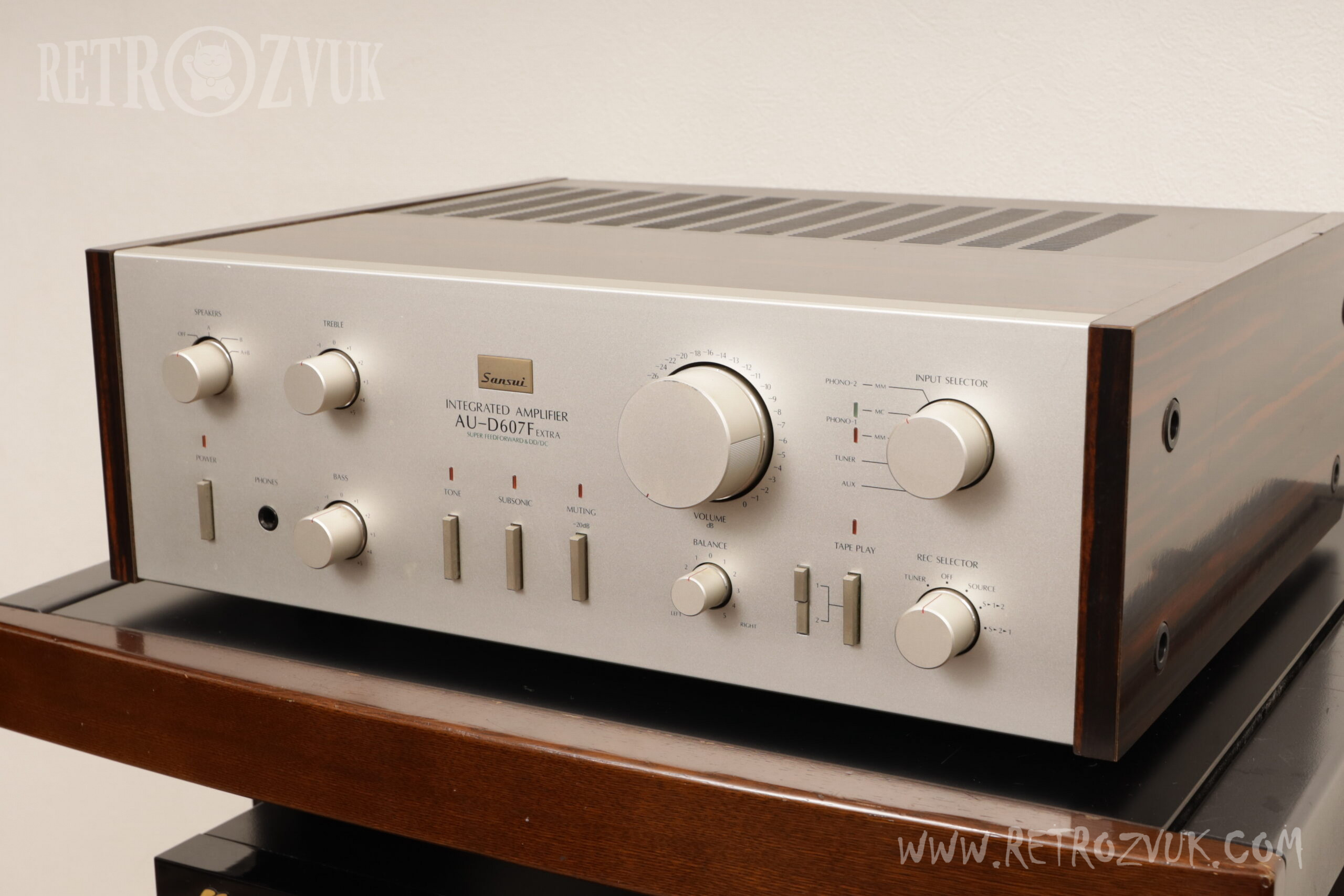

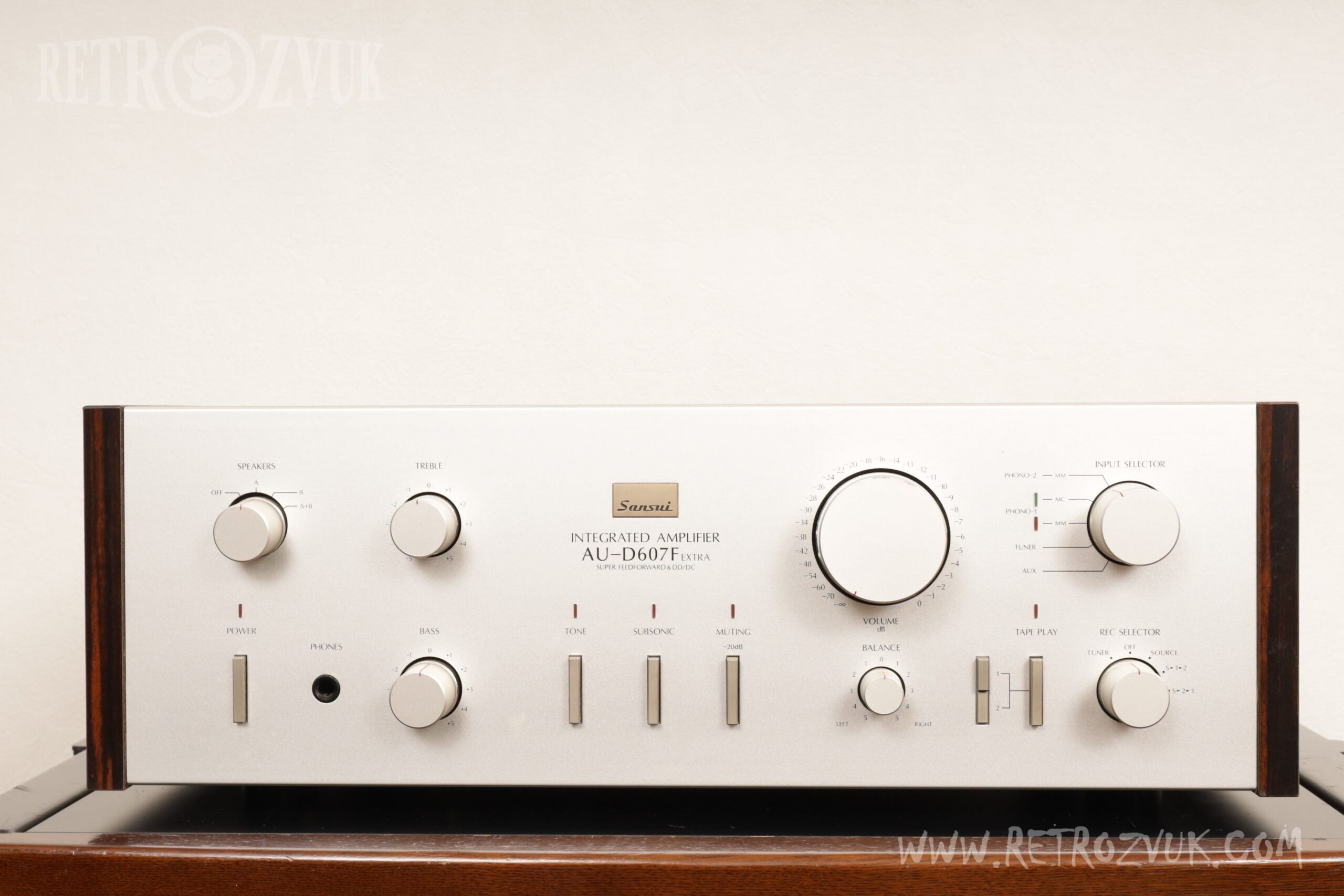

SANSUI AU-D607F Extra – 78 000 иен (релиз 1981 г.)
Описание
Интегрированный усилитель, представляющий собой усовершенствованную версию модели AU-D607F.
Усилитель мощности
Используются схемы Super Feedforward (Супер FF) и Diamond Differential (Алмазный дифференциальный каскад).
Для достижения более высокого класса производительности, AU-D607F Extra использует ту же схему, что и старшая модель AU-D707F Extra.
Входной каскад — дифференциальный усилитель с источником стабильного тока на сдвоенных полевых транзисторах (FET) с низким уровнем шума и способностью работать с большим током.
Второй каскад — Diamond Differential на сдвоенных комплементарных транзисторах со значительно улучшенными динамическими характеристиками.
Выходной каскад — усовершенствованная схема Super FF.
Выходные транзисторы — высокоскоростные NM-LAPT для улучшения характеристик.
Блок питания
Раздельное питание для левого и правого каналов.
Используется крупный трансформатор с отличной стабилизацией напряжения.
Суммарная емкость конденсаторов фильтра — 32 800 мкФ.
Усилитель коррекции (фонокорректор)
Применена новейшая схема Hi-Precision MC/MM, совместимая с Moving-Coil и Moving-Magnet картриджами.
Обеспечивает невозможное отклонение АЧХ от стандарта RIAA в пределах ±0.2 дБ (20 Гц – 300 кГц).
Входной каскад — на сдвоенных FET с низким шумом и высокой крутизной (gm).
Схема построена на двух дифференциальных каскадах с токовыми зеркалами и push-pull драйвере, с чистыми комплементарными транзисторами в выходном каскаде (SEPP).
Все разделительные конденсаторы в тракте сигнала (от входа до выхода на колонки) исключены.
Для фонокорректора используется отдельный стабилизированный источник питания с линейным серво-регулятором, обеспечивающий чистое и стабильное напряжение даже при переходных процессах в нагрузке.
Общие особенности конструкции
Применение тепловых трубок (Heat Pipe) и объемного монтажа для упрощения и укорочения трактов сигнала.
Использование NM-транзисторов и NM-резисторов для снижения магнитных искажений, ухудшающих звук.

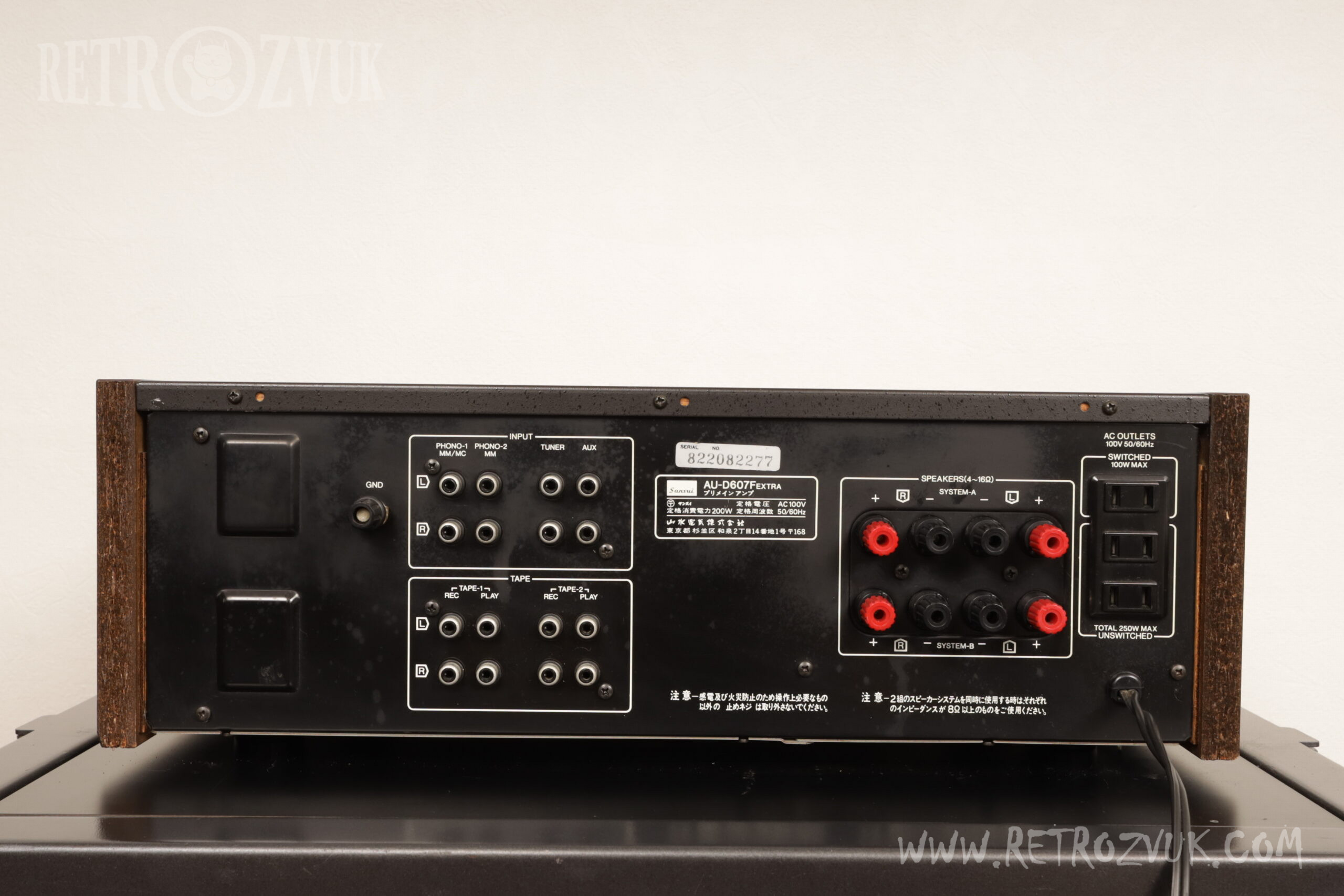

Релейная коммутация обеих пар выходов для акустики (A, B). Управление реле вынесено на пульт, что устраняет длинные провода к переключателю и снижает влияние магнитных полей.
Наличие субсонного фильтра (Subsonic Filter).
Регулятор громкости с фиксацией (детент).

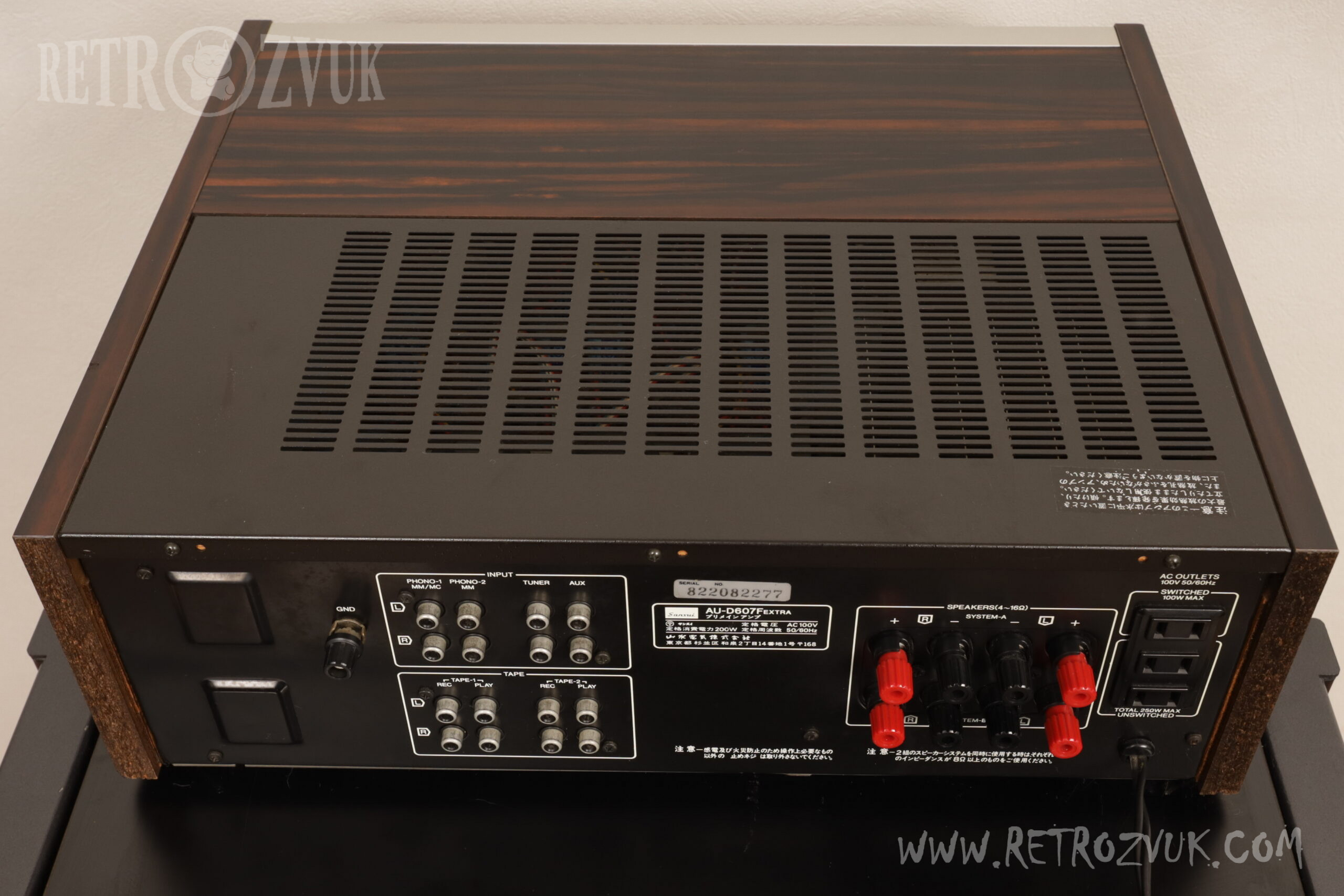

Крупные клеммы для подключения акустических систем.
Функция аудио-заглушения (Muting) -20 дБ.

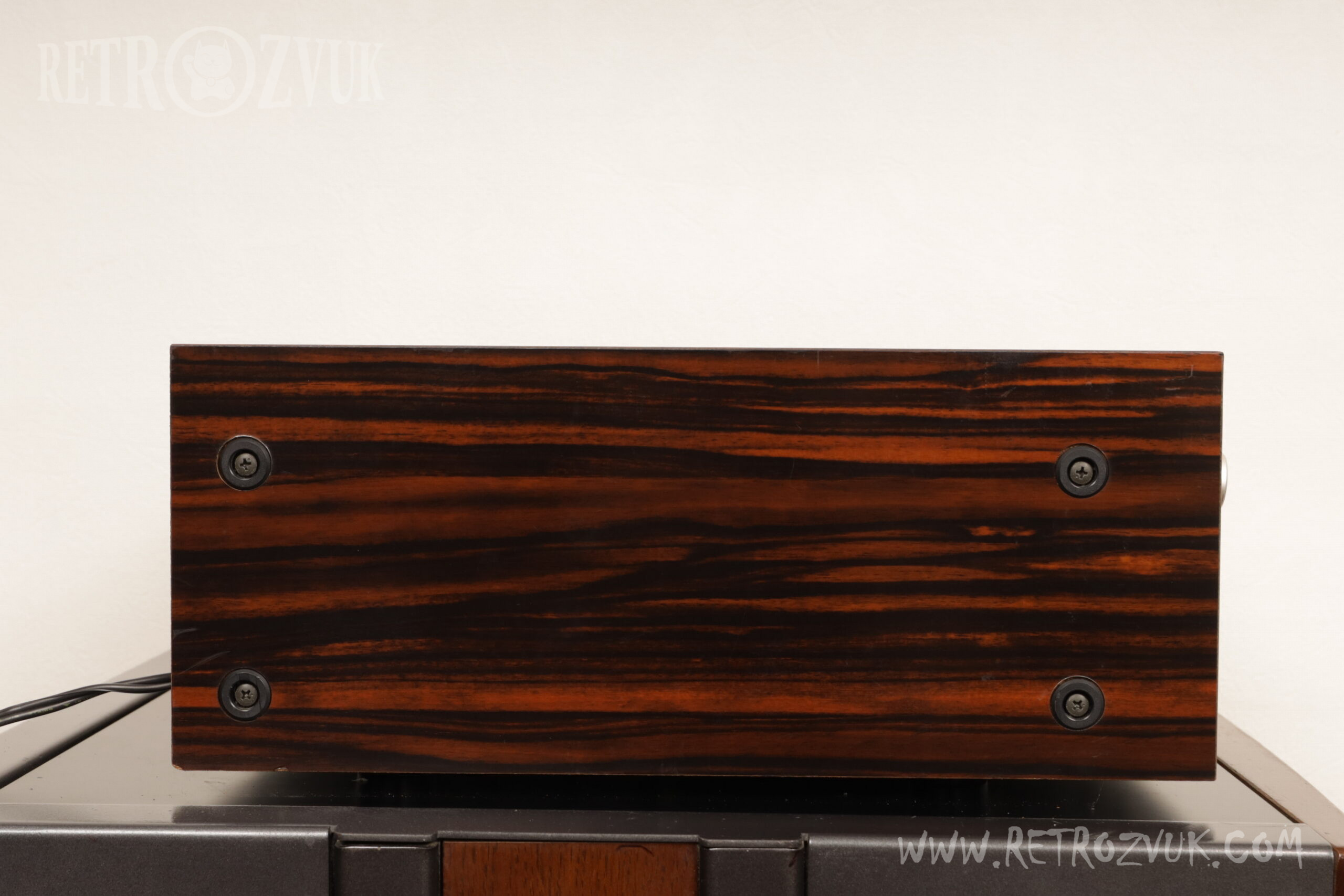

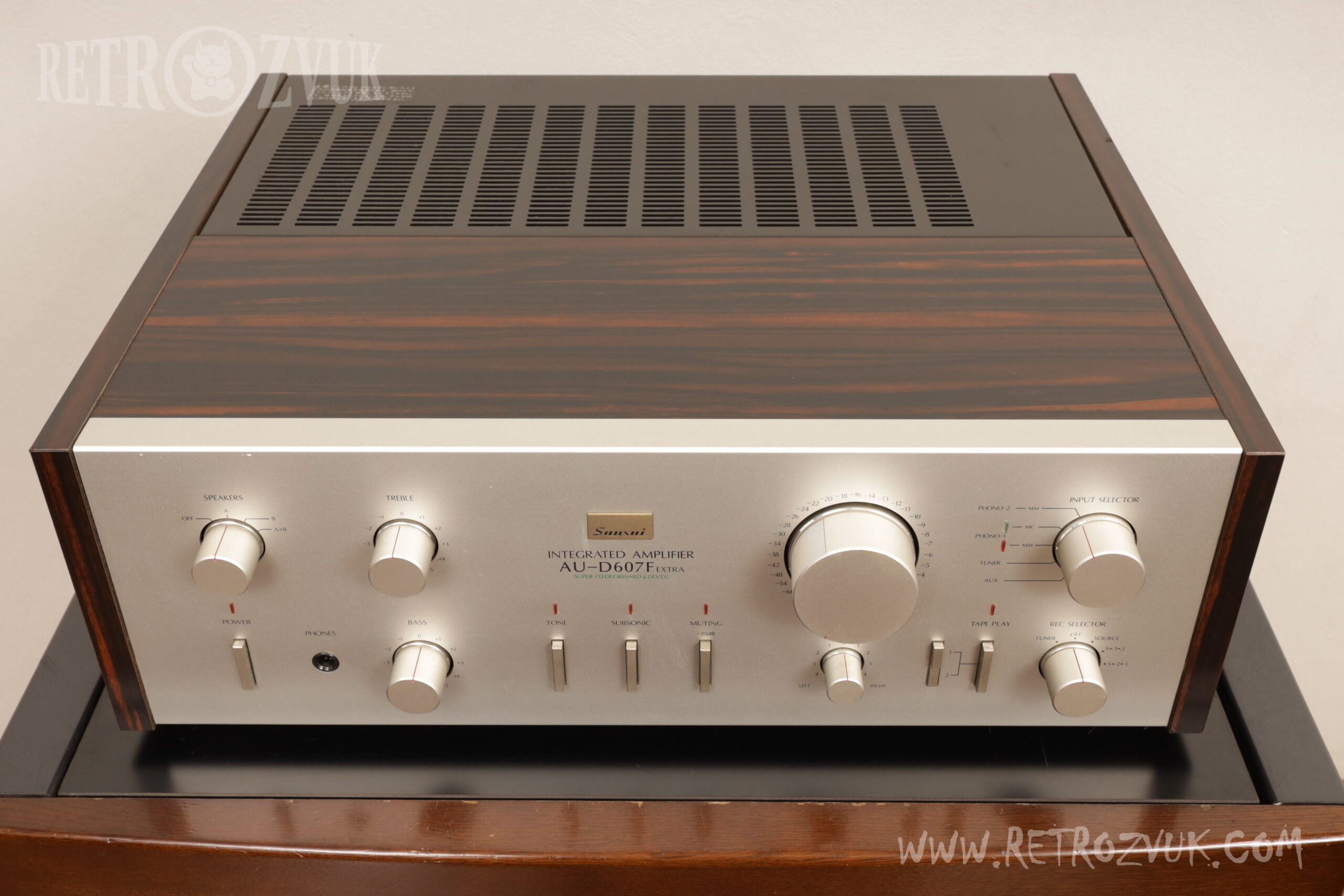

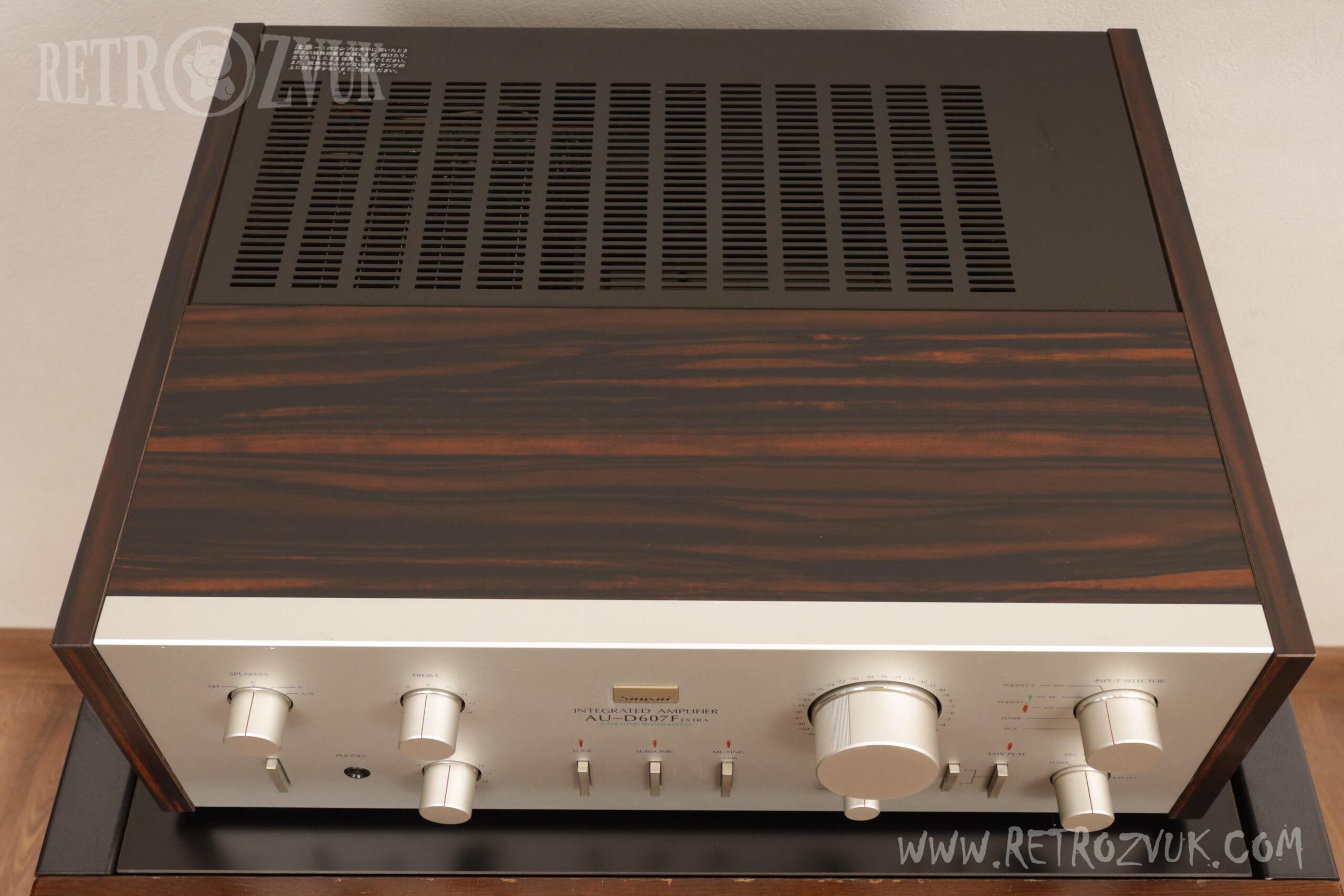

Боковые и верхняя панели выполнены из натурального дерева (Real Wood).
Предлагался в двух цветах: черном и серебристом.

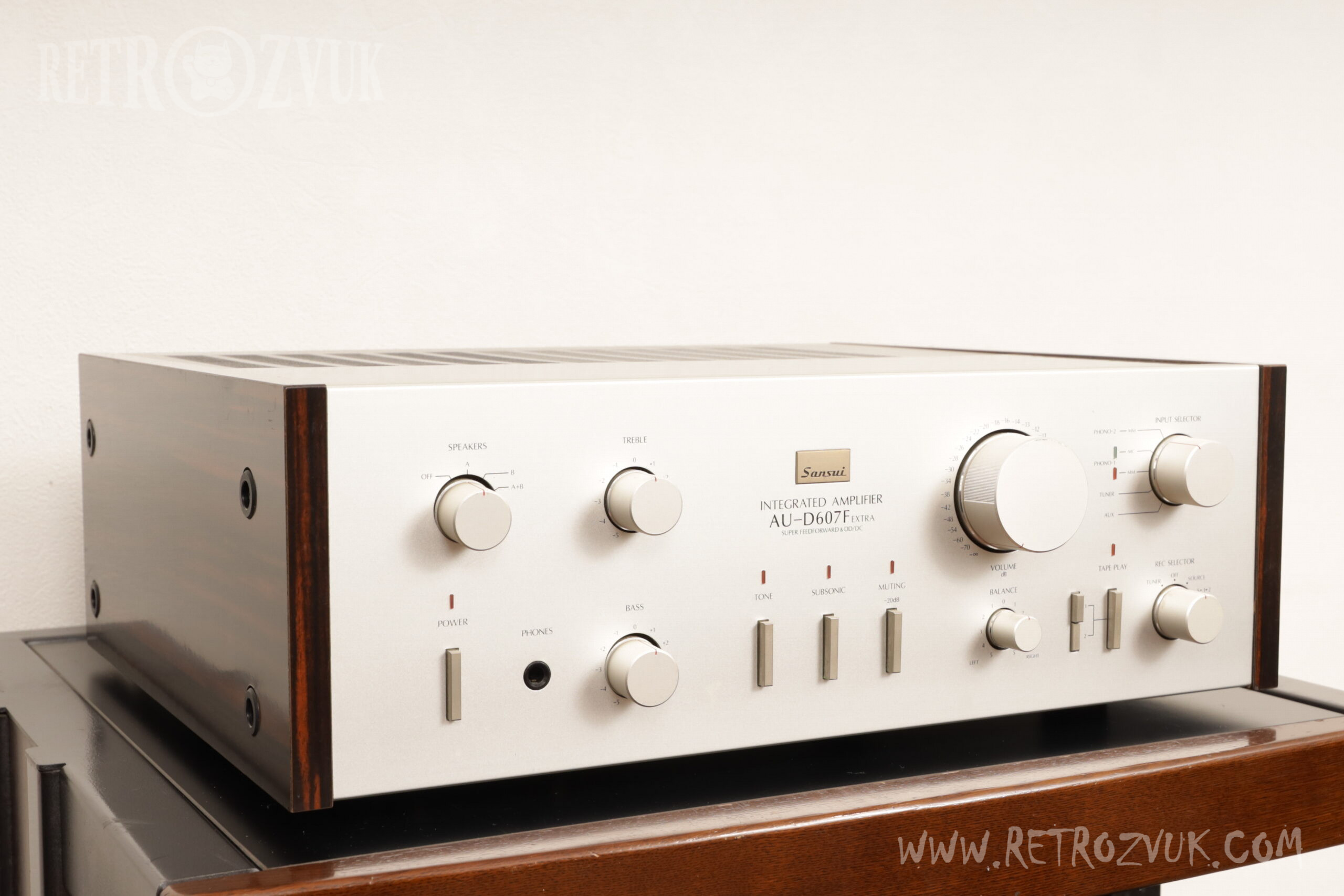

Функциональность
Независимый селектор записываемого источника для двух разных источников.
Функция двойного мониторинга/копирования с магнитофона (2 Tape).
| Тип | Интегрированный усилитель (DC) |
| <Усилитель мощности (Super Feedforward & DD/DC)> | |
| Максимальная выходная мощность | 80 Вт + 80 Вт (8 Ом, 10 Гц – 20 кГц, КНИ 0.003%) 80 Вт + 80 Вт (8 Ом, 1 кГц, КНИ 0.002%) |
| Коэффициент гармонических искажений (10 Гц – 20 кГц, при макс. мощности) | не более 0.003% (8 Ом) |
| Коэффициент интермодуляционных искажений (60 Гц:7 кГц=4:1, SMPTE) | не более 0.003% (8 Ом) |
| Полоса пропускания (IHF, оба канала, КНИ 0.02%) | 5 Гц – 70 кГц (8 Ом) |
| Коэффициент демпфирования (новый IHF, 20 Гц – 20 кГц) | 100 (8 Ом) |
| АЧХ (при 1 Вт) | постоянный ток – 300 кГц +0 -3 дБ |
| Динамические искажения (Envelope) | ниже порога измерений |
| Искажения типа TIM (метод пилообразного сигнала) | ниже порога измерений |
| Скорость нарастания (Slew Rate) | ±180 В/мкс (8 Ом) |
| Время нарастания (Rise Time) | 0.8 мкс |
| <Усилитель коррекции (Hi-Precision DC серво-эквалайзер)> | |
| Чувствительность / Входное сопротивление (1 кГц) | Phono1, 2 MM: 2.5 мВ / 47 кОм Phono1, 2 MC: 250 мкВ / 100 Ом Tuner, Aux, Tape Play1, 2: 250 мВ / 27 кОм |
| Макс. допустимый вход Phono (1 кГц, КНИ 0.01%) | MM: 200 мВ MC: 20 мВ |
| Уровень выхода / Импеданс (1 кГц) | Tape Rec (PIN): 250 мВ (47 кОм) / 600 Ом |
| Коэффициент гармонических искажений (20 Гц – 20 кГц, при 5 В на выходе) | Phono1, 2 MM: не более 0.005% Phono1, 2 MC: не более 0.006% |
| Отклонение от кривой RIAA (MM, Rec out) | 20 Гц – 300 кГц ±0.2 дБ |
| Соотношение С/Ш (А-взвешивание, вход замкнут) | Phono1, 2 MM: не менее 88 дБ Phono1, 2 MC: не менее 70 дБ Tuner, Aux, Tape Play: не менее 110 дБ |
| Входной шум Phono (А-взвешивание, вход замкнут) | Phono1, 2 MM: -140 дБВ Phono1, 2 MC: -142 дБВ |
| Разделение каналов (1 кГц) | Phono1, 2 MM: не менее 60 дБ Phono1, 2 MC: не менее 50 дБ Tuner, Aux, Tape Play: не менее 80 дБ |
| Тонкомпенсация | НЧ: ±6 дБ (50 Гц) ВЧ: ±6 дБ (10 кГц) |
| Фильтр | НЧ: 16 Гц (-3 дБ, 6 дБ/окт) |
| Ослабление сигнала (Audio Muting) | -20 дБ |
| <Общие характеристики> | |
| Номинальная потребляемая мощность | 200 Вт |
| Габаритные размеры (Ш x В x Г) | 460 x 160 x 404 мм |
| Вес | 13.2 кг |
