Luxman CL-38

LUXMAN CL-38 (выпуск октябрь 1993 года)

Описание

Ламповый контрольный усилитель (контрольный предварительный усилитель), спроектированный с использованием технологий и опыта, накопленных при разработке полупроводниковых усилителей.

Отказ от встроенного фонокорректора в пользу исключительно линейного усилителя позволил повысить качество исполнения.

Все каскады усиления сигнала построены на лампах для работы с современными цифровыми источниками и раскрытия их музыкальности. Во входном каскаде используется лампа 6CG7, во втором каскаде — 12BH7A.

Применена простая двухкаскадная конструкция с емкостной связью (конденсаторная связь) на основе катодных и анодных резисторов, с уровнем обратной связи не более 20 дБ (примерно вдвое меньше обычного). Это позволяет не подавлять избыточно энергию входного сигнала и обеспечивает плотное, хорошо демпфированное звучание.

В блоке питания применена полупроводниковая вспомогательная схема питания (Semiconductor Assist Power Supply). Высокое напряжение подается от крупного силового трансформатора, раздельно для левого и правого каналов, на линейный усилитель и тон-компенсатор. Используется простая конструкция: без сложных стабилизаторов, с фильтром пульсаций и развязкой по питанию между первым и вторым каскадами. Это сводит к минимуму многокаскадную развязку, характерную для ламповых схем, и избегает фазовых искажений, вызванных избыточным использованием конденсаторов.

Питание реле подается от отдельного источника 12 В. Цепи накала разделены на три независимые группы с отдельными выпрямителями; для каждой лампы установлена схема стабилизации тока (Constant Current Circuit), что исключает взаимные помехи и продлевает срок службы ламп.

На каждой печатной плате установлены локальные стабилизаторы, подключенные кратчайшим путем к схемам, что устраняет петли и шумы, вызванные разводкой цепей стабилизаторов.

Применены современные технологии заземления и шумоподавления. В цепи питания B+ (высокое напряжение) установлены два крупных дросселя (Choke Coils) для стабилизации напряжения; для предотвращения влияния конденсаторов на качество звука широко используются резисторы для подавления шумов. При необходимости используются экранирующие пластины для максимального подавления шумов от блока питания и внешних источников.

Унаследована хорошо зарекомендовавшая себя концепция «звездного» монтажа (Star Circuit), обеспечивающая четкую организацию заземления.

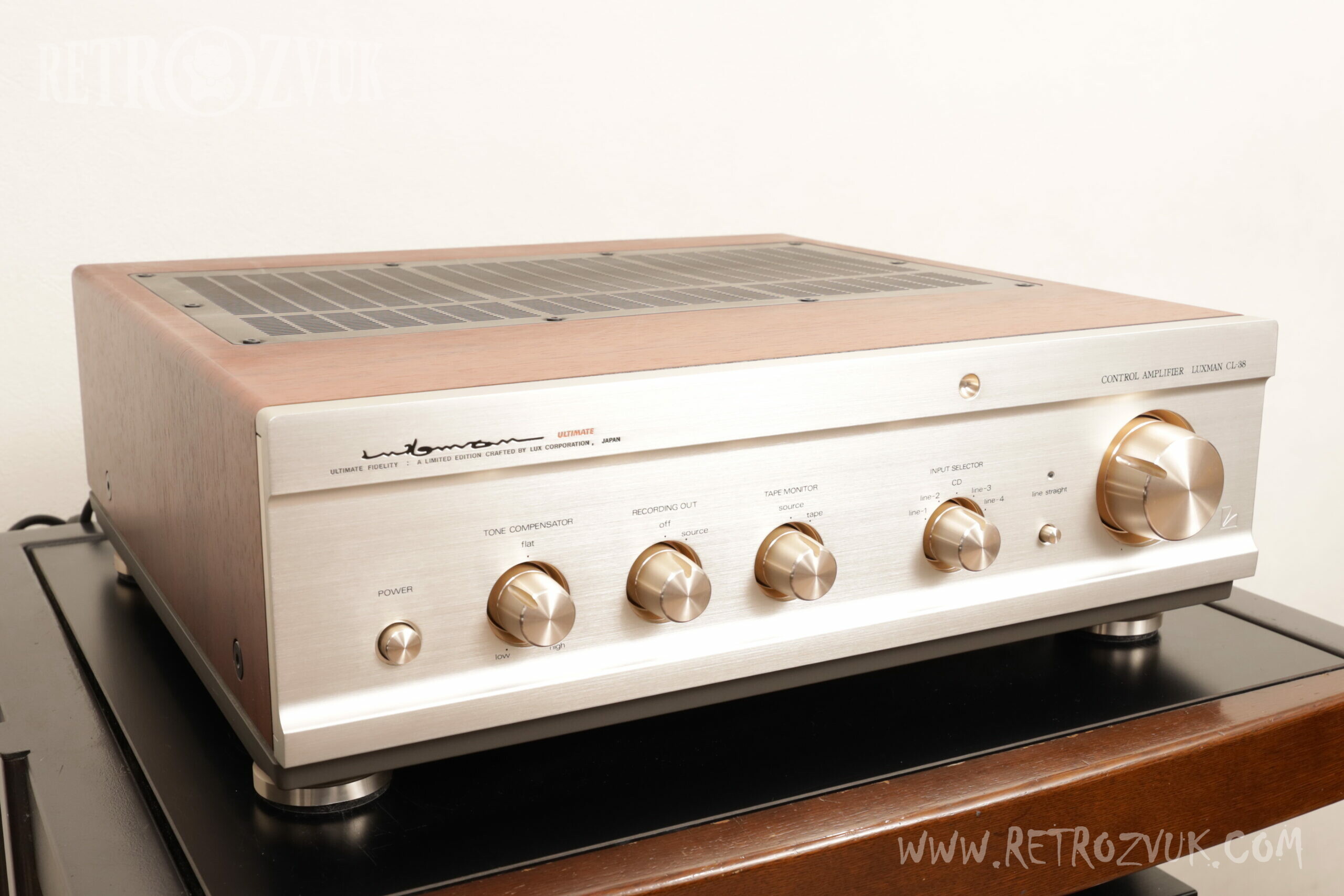

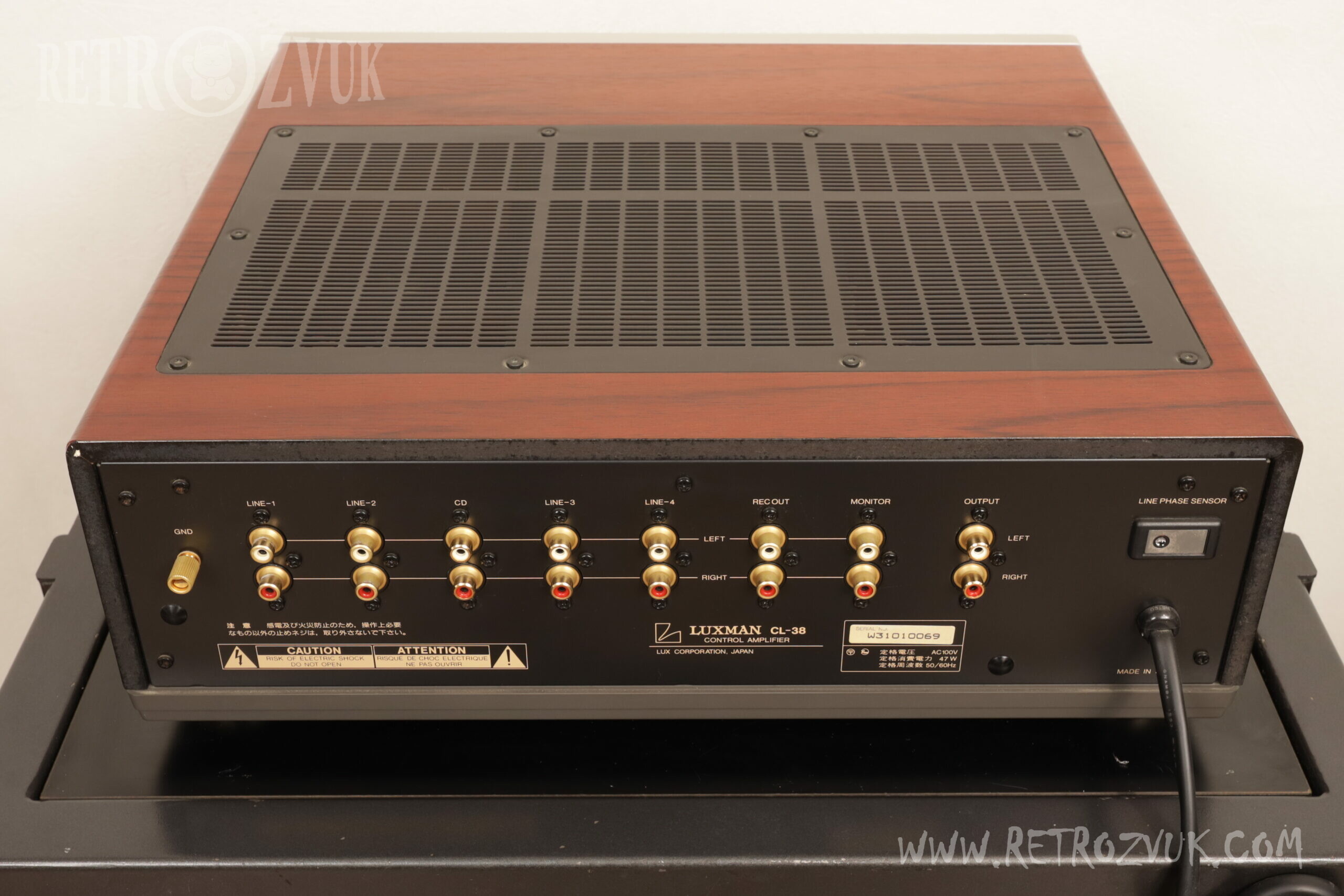

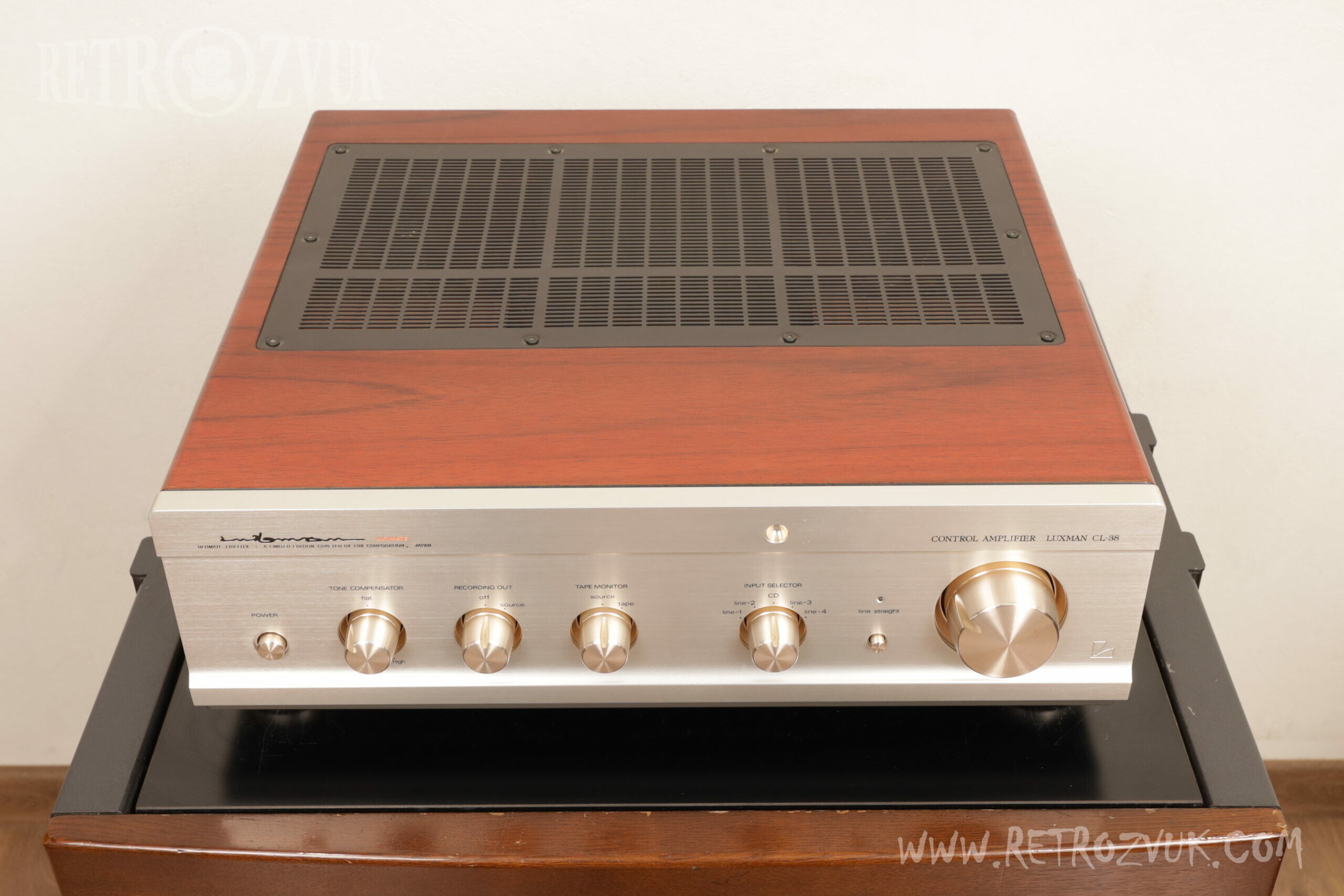

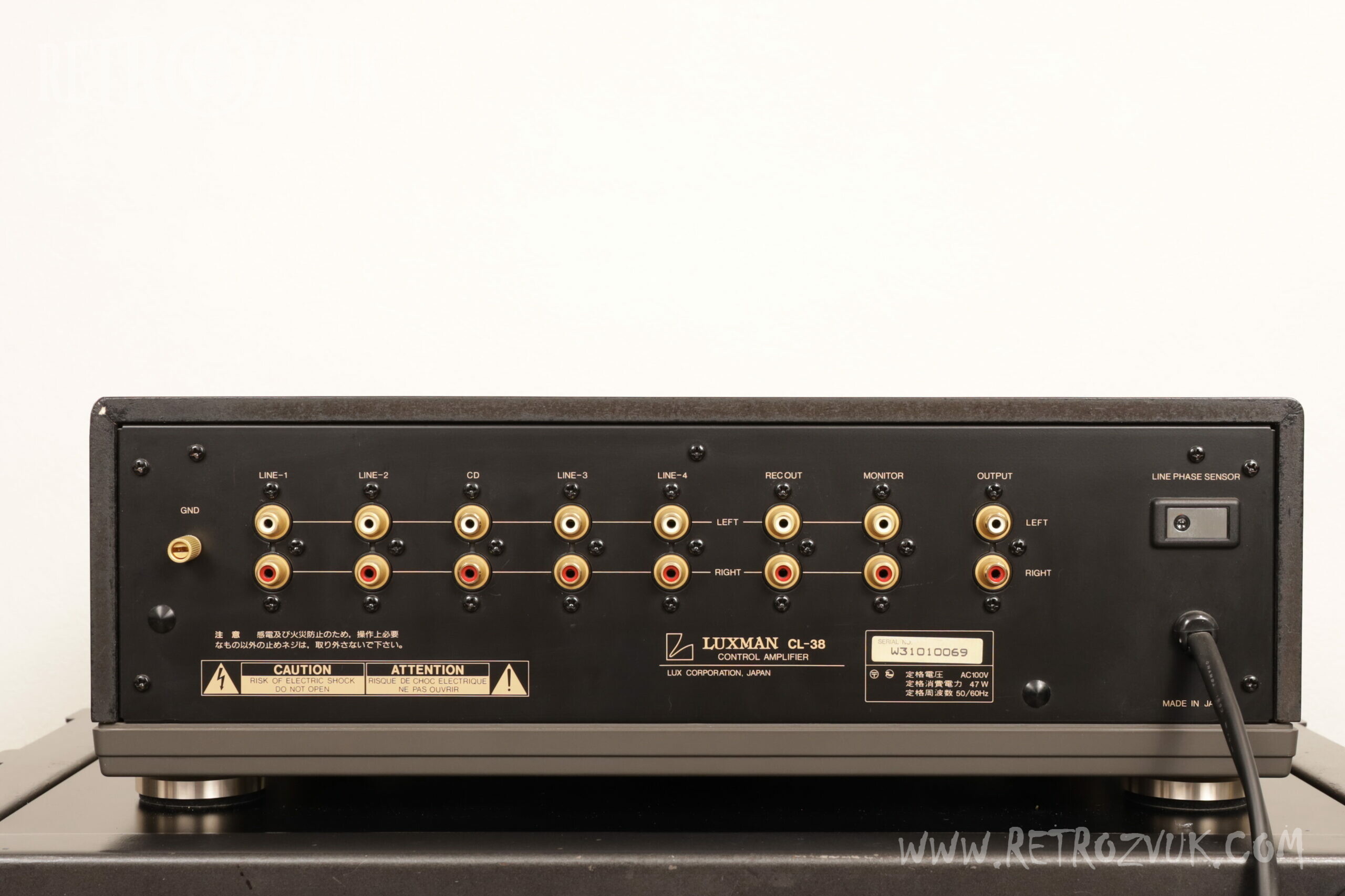

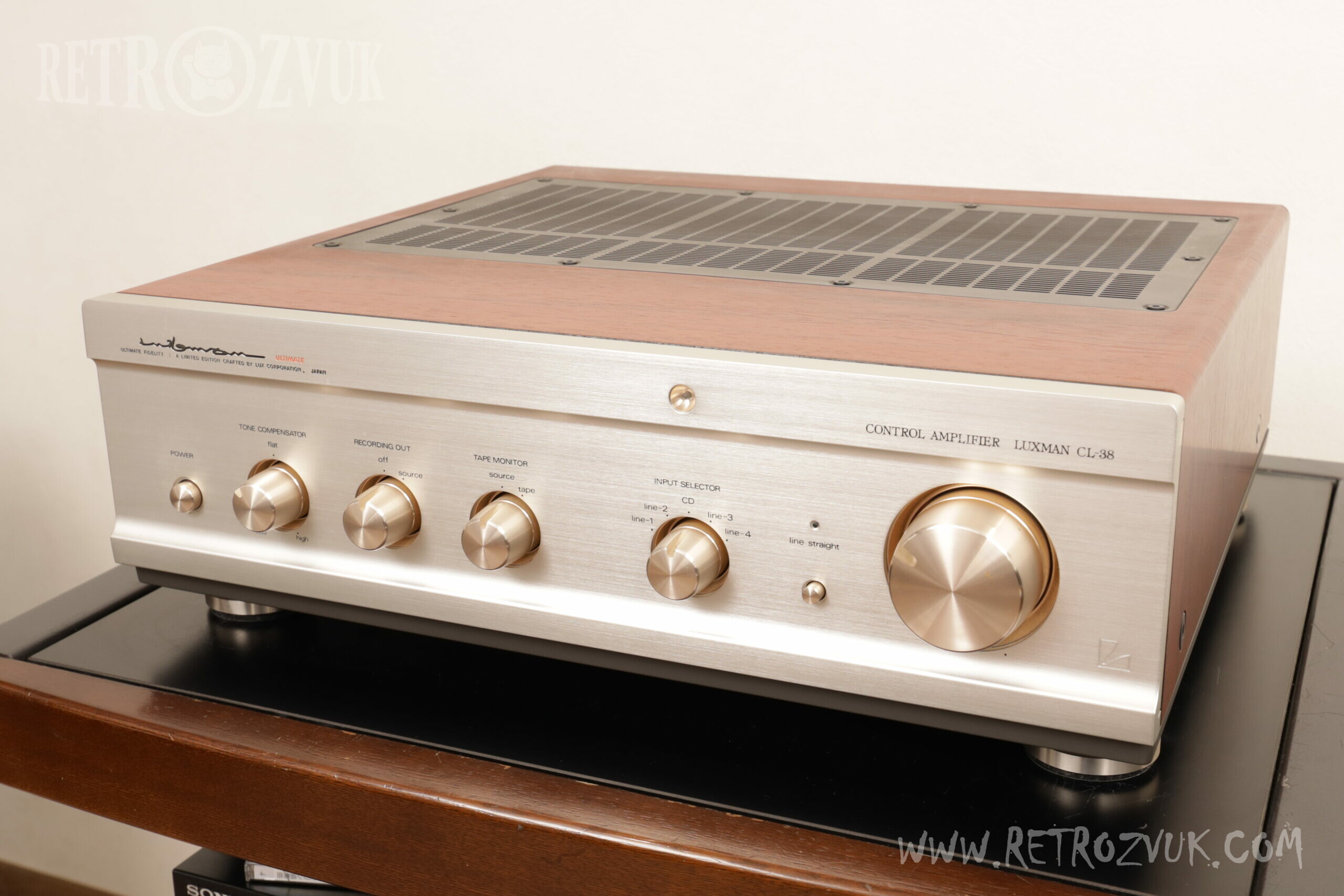

Оснащен 5 входами и входом/выходом для магнитофона (Recorder). Переключение осуществляется с помощью реле, что снижает потери в разводке и контактах. Реле также используются для переключения выхода на запись и вспомогательных цепей.

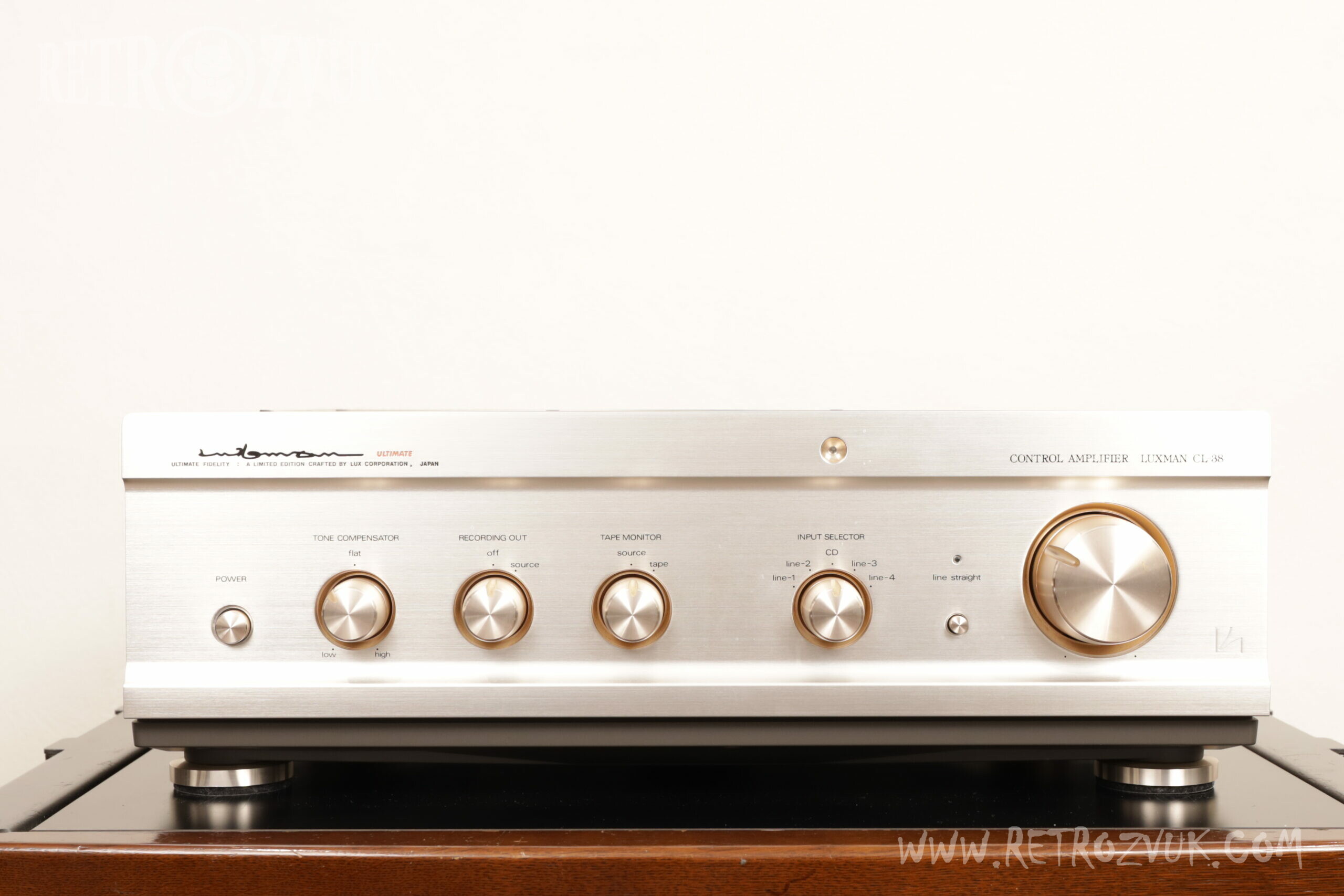

В регулировках тембра применен не обычный тип с подъемом на высоких и низких частотах, а тон-компенсатор (Tone Compensator) с балансным (качелеобразным) изменением. Схема построена на лампе 6CG7 с обратной связью (NF). В центральном положении регулятор находится в режиме обхода (Defeat), но также может быть полностью задействован переключателем Line Straight.

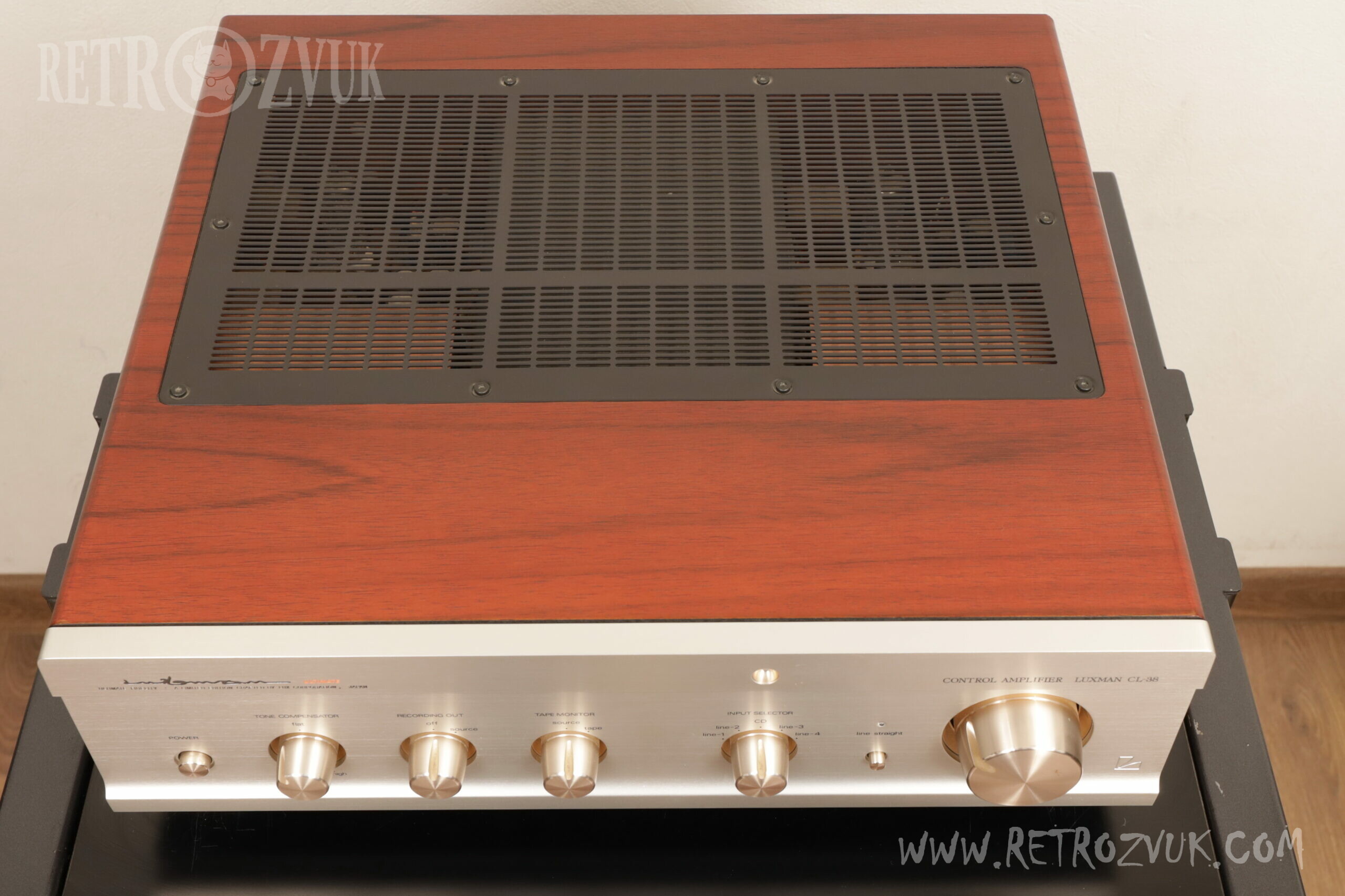

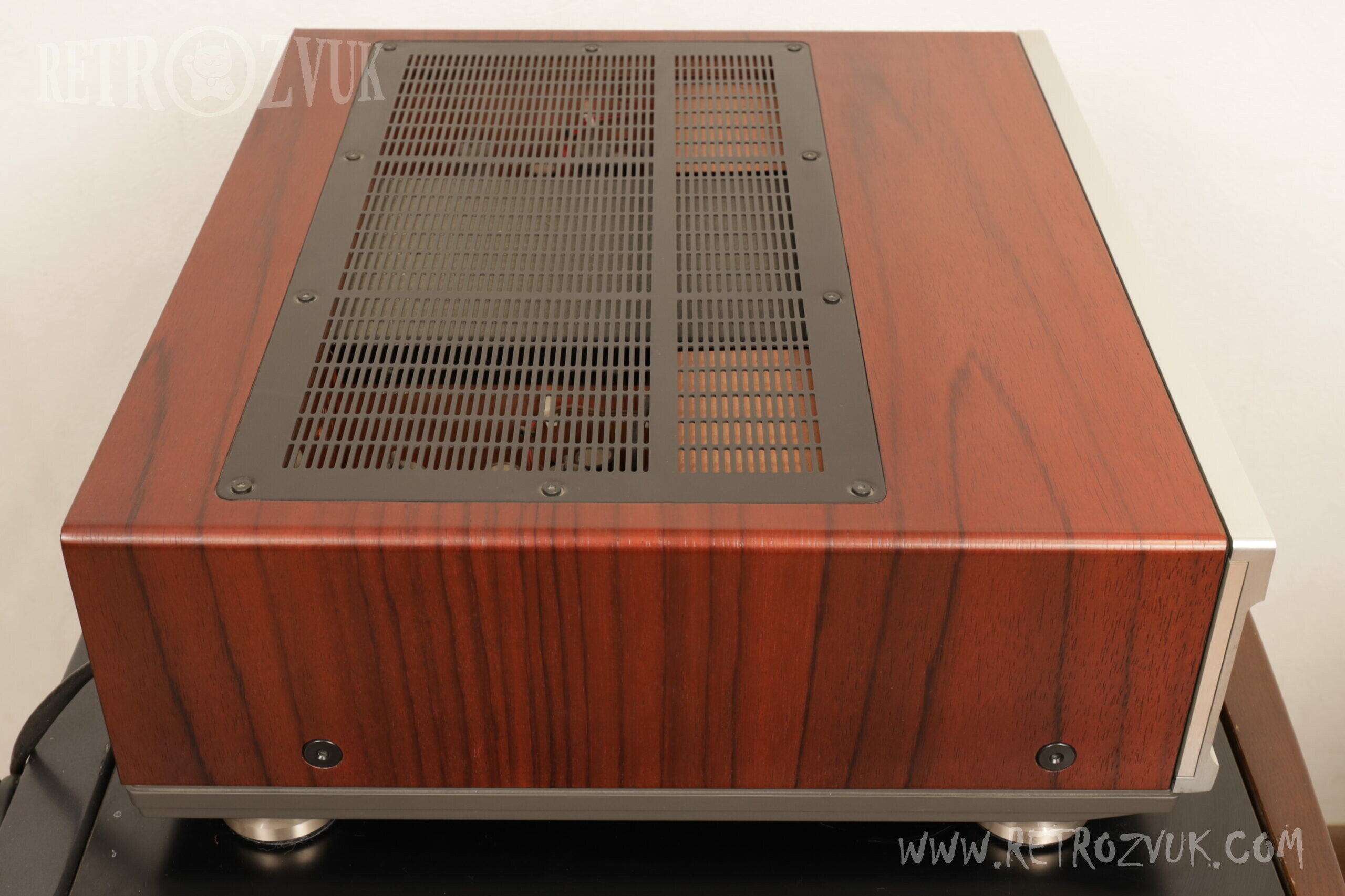

В основании усилителя используется FRP (стеклопластик), а крупное медненое шасси толщиной 1,6 мм обеспечивает надежное крепление компонентов и массивную конструкцию, снижая влияние внешних вибраций.

Регулятор громкости — 32-позиционный фиксированный аттенюатор (Ultimate Attenuator) с переключением резисторов.

Все конденсаторы в сигнальном тракте изготовлены по специальному заказу. Резисторы — крупные углеродные пленочные, тщательно отобранные, что повышает общее качество. Печатные платы — стеклоэпоксидные с медной фольгой 70 мкм.

Оснащен датчиком фазы сети (Line Phase Sensor) для проверки полярности включения в сеть.
