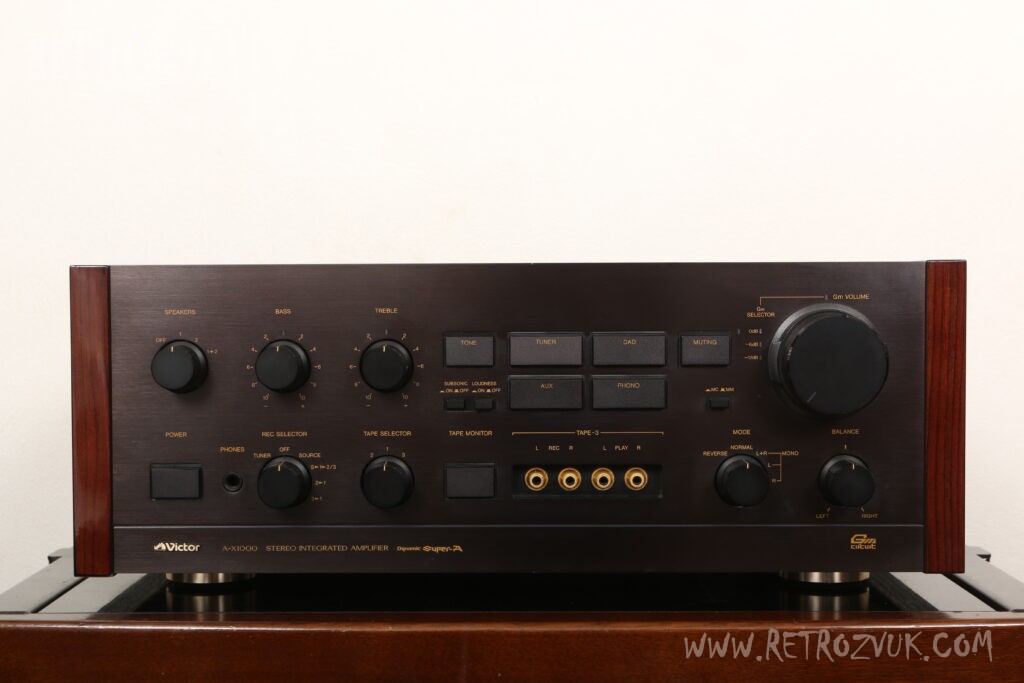

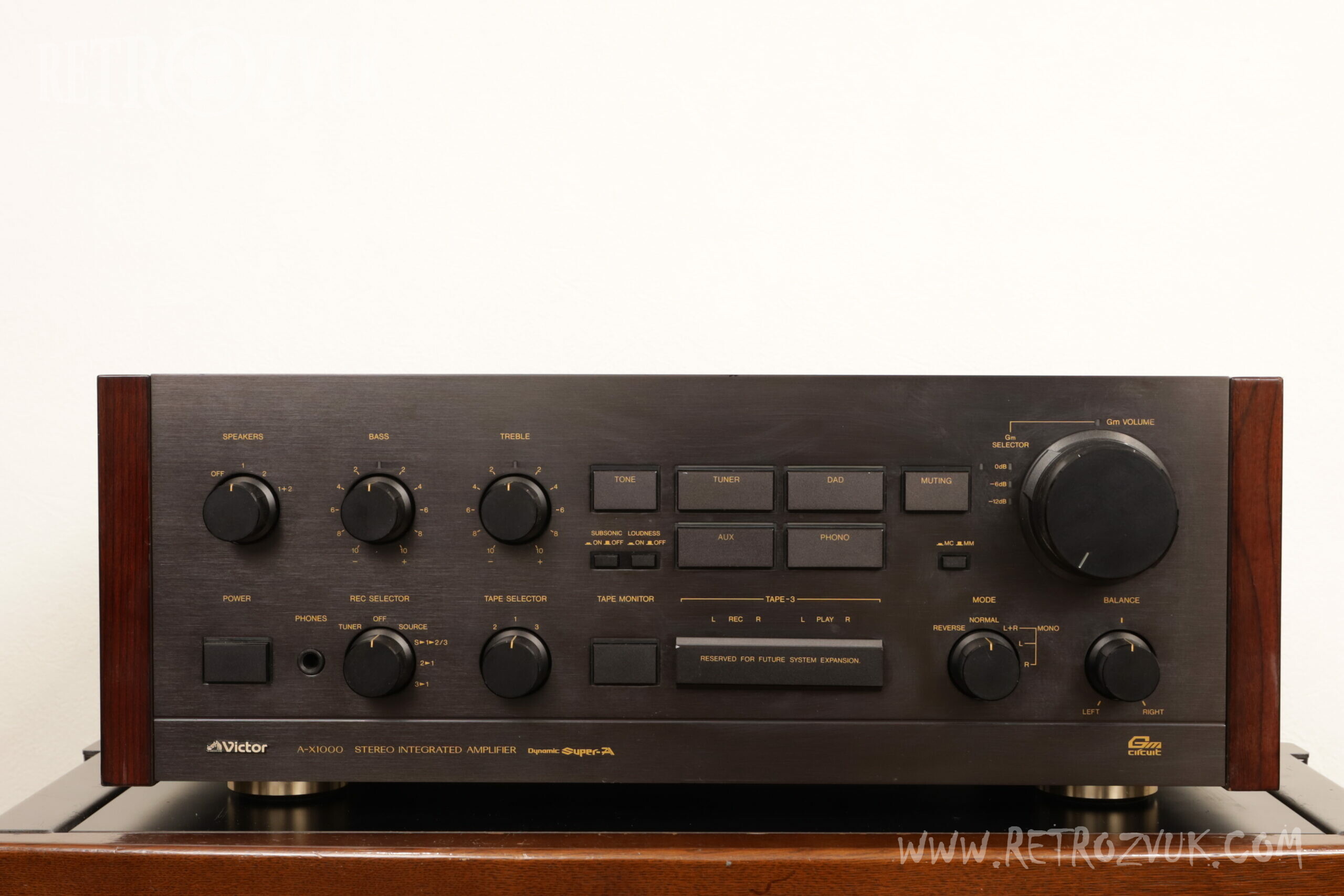

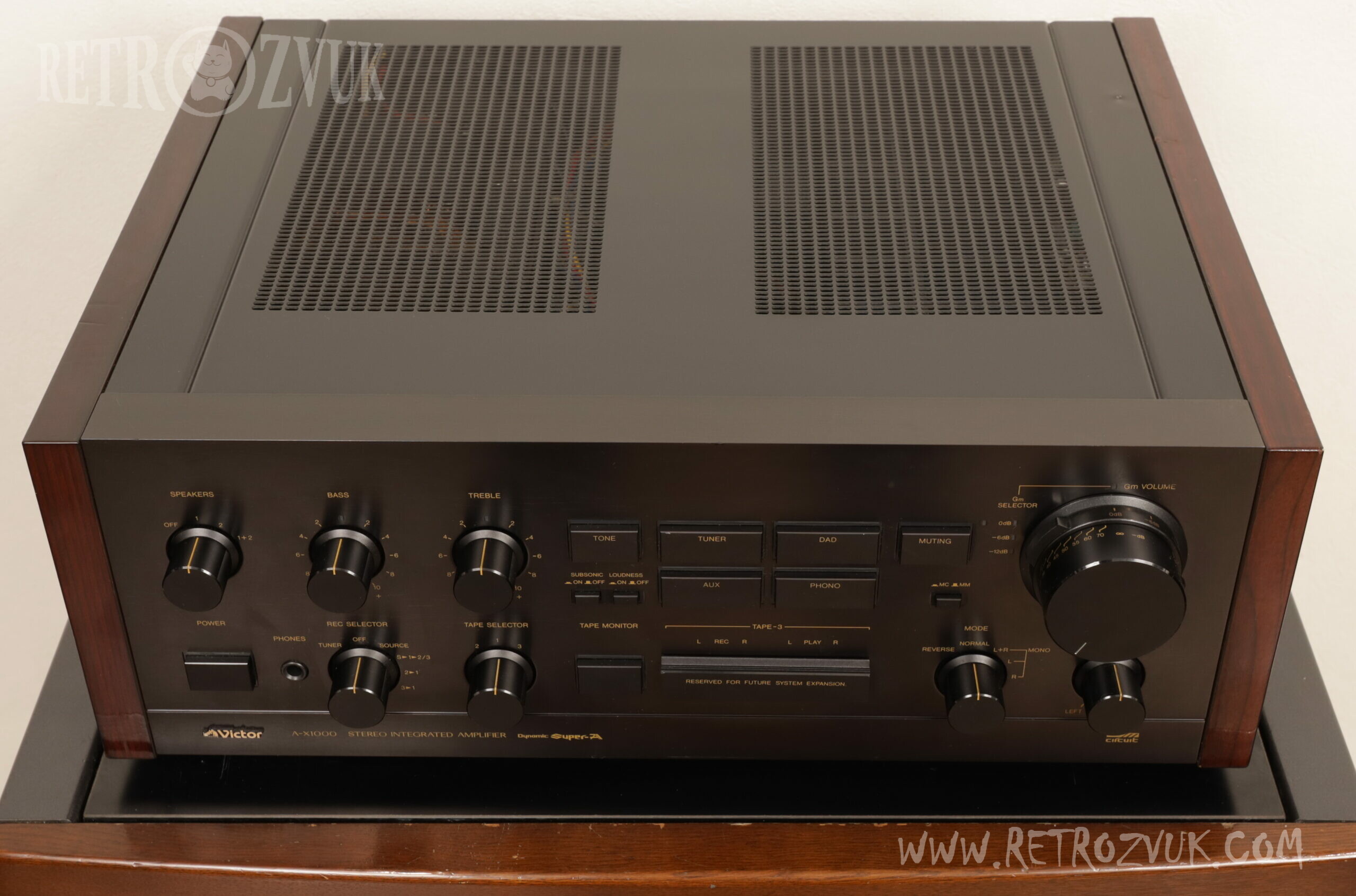

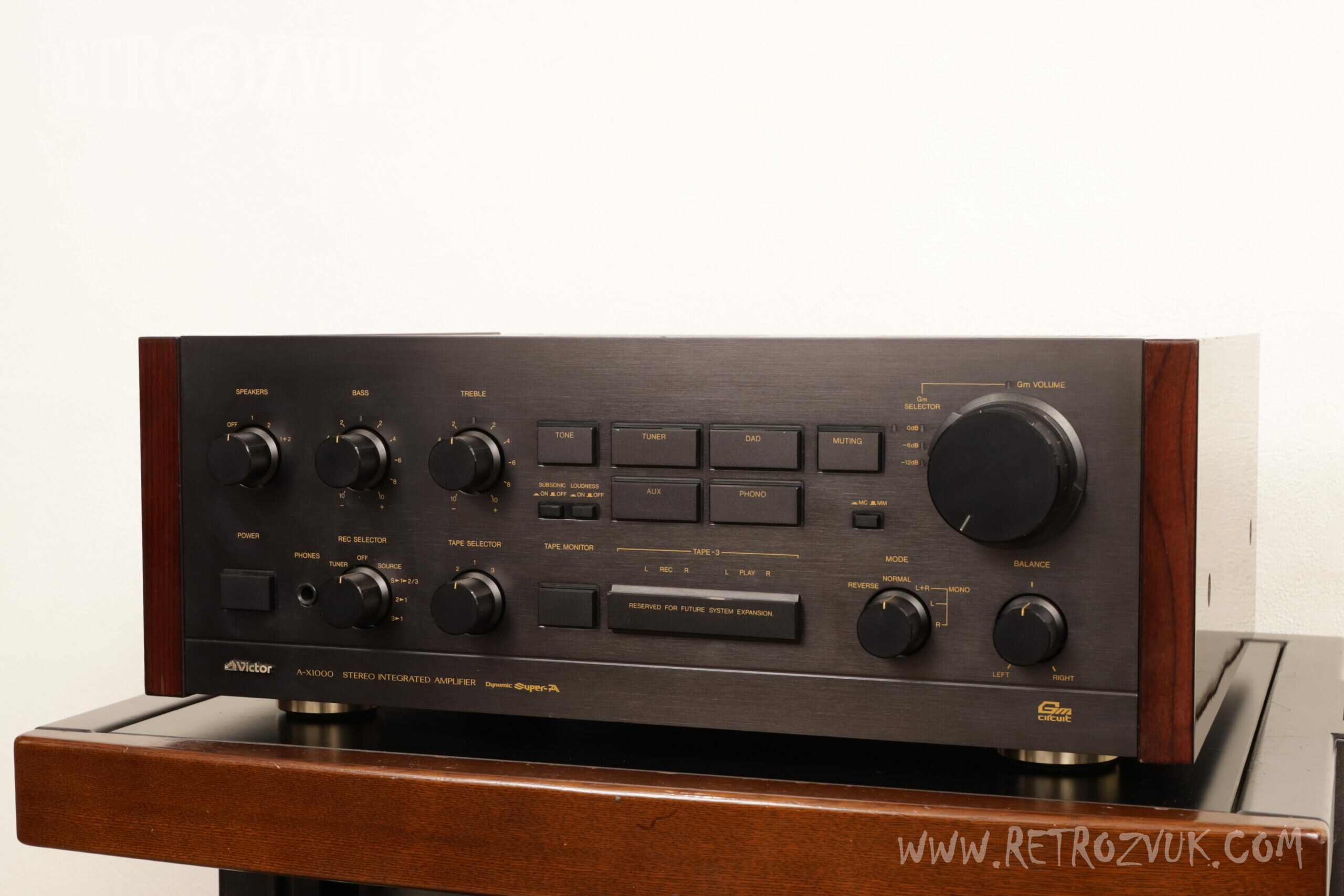

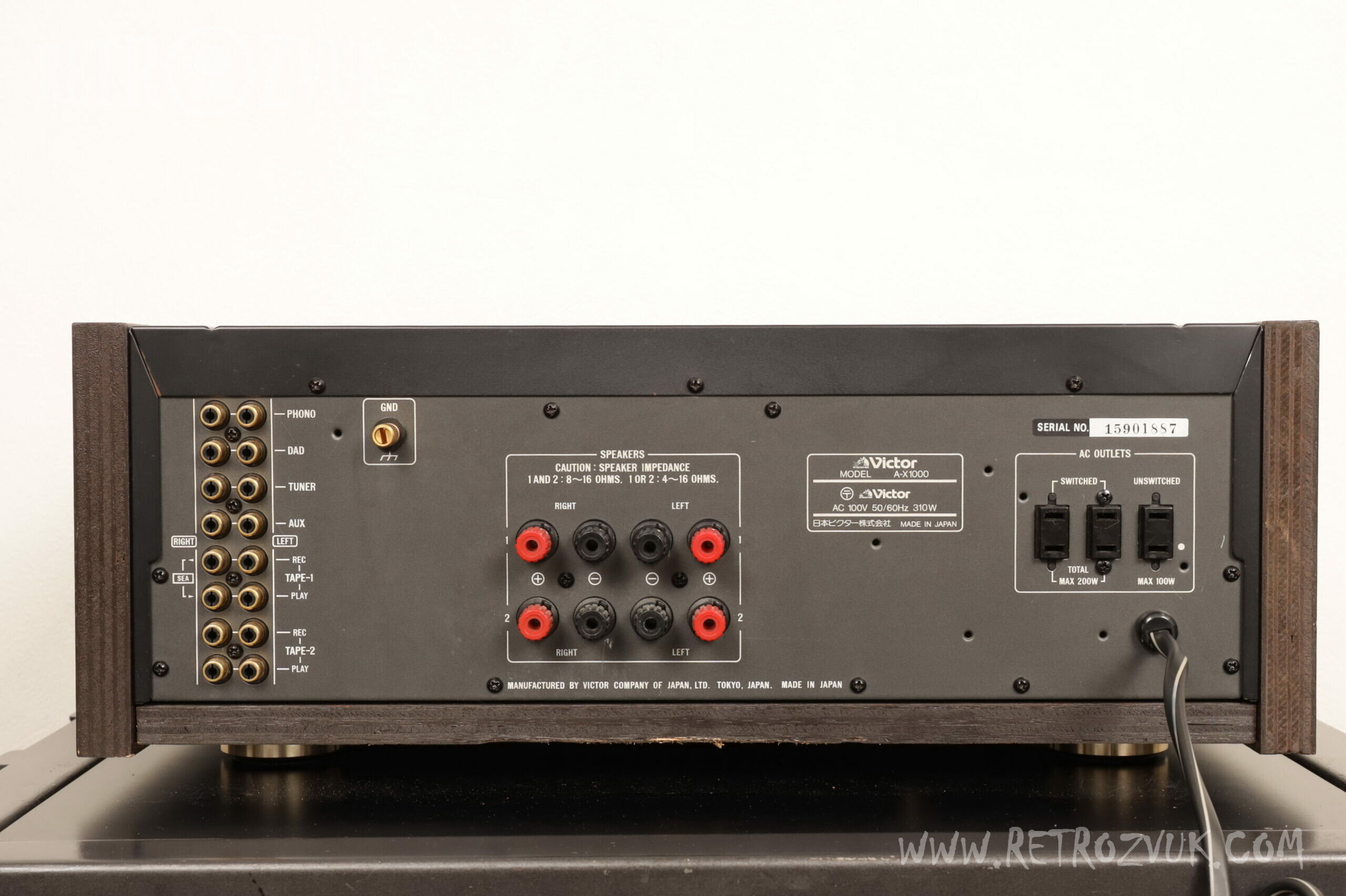

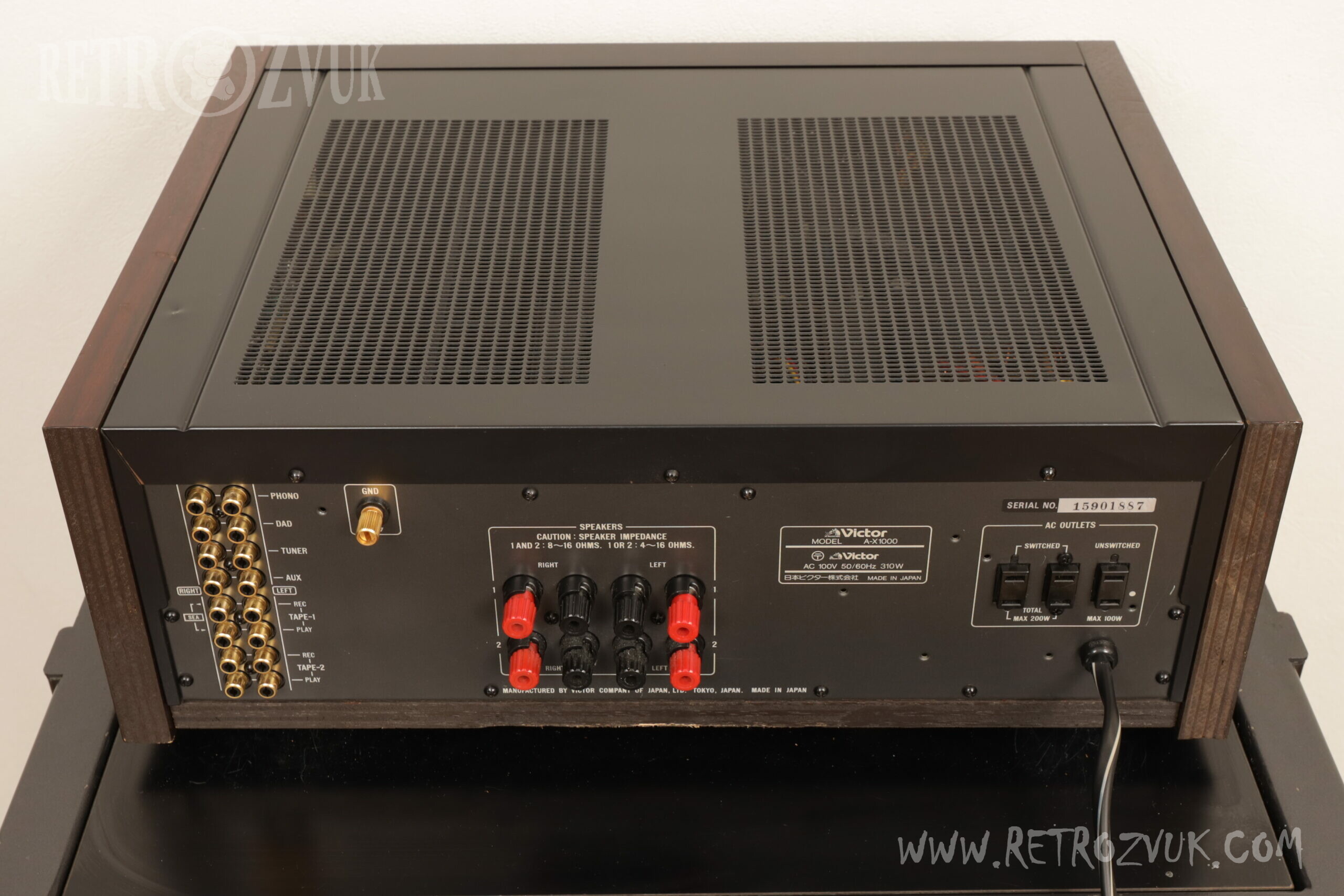

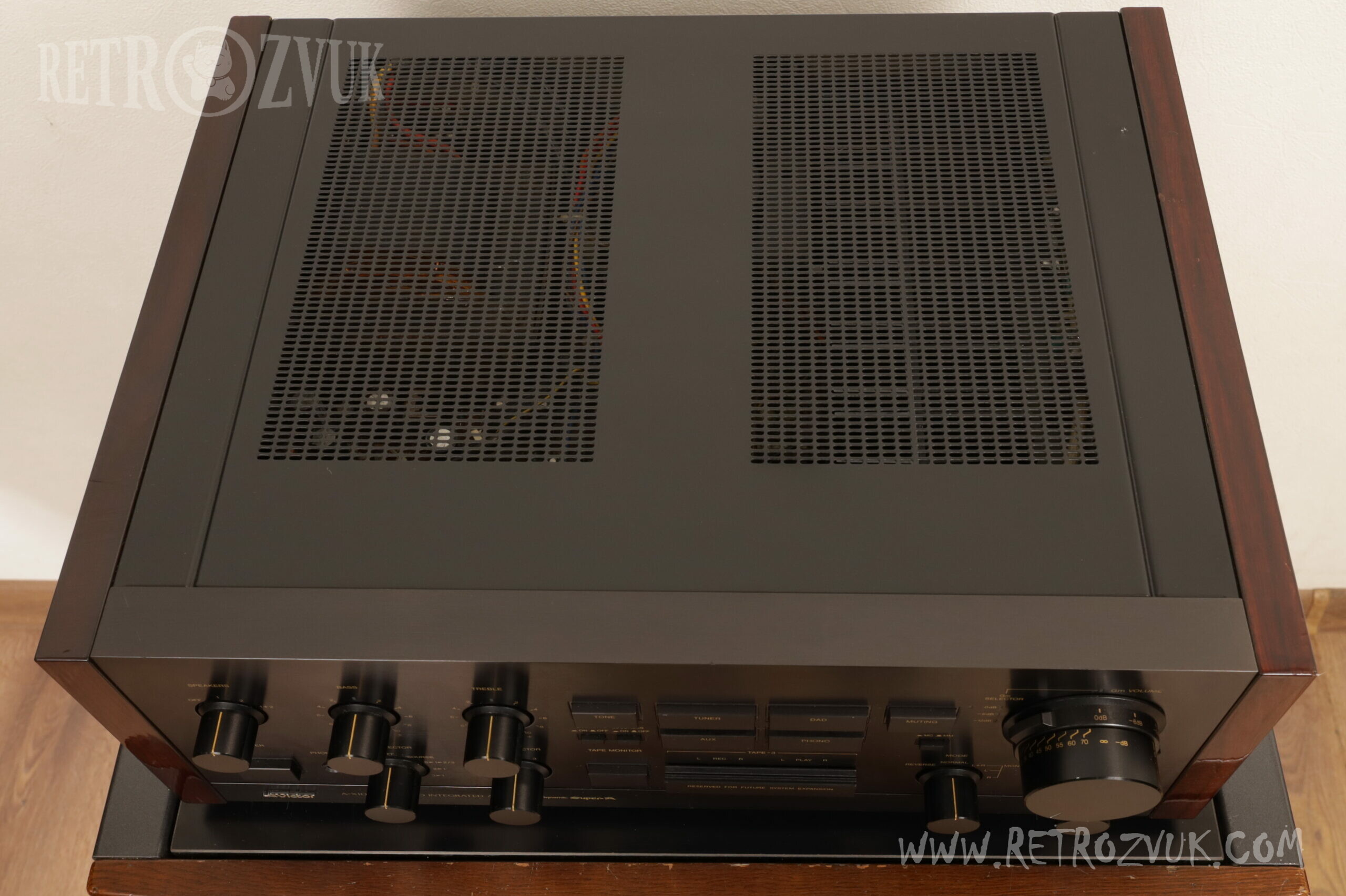

Усилитель интегральный. Производство Япония. Выпуск 1985 г.

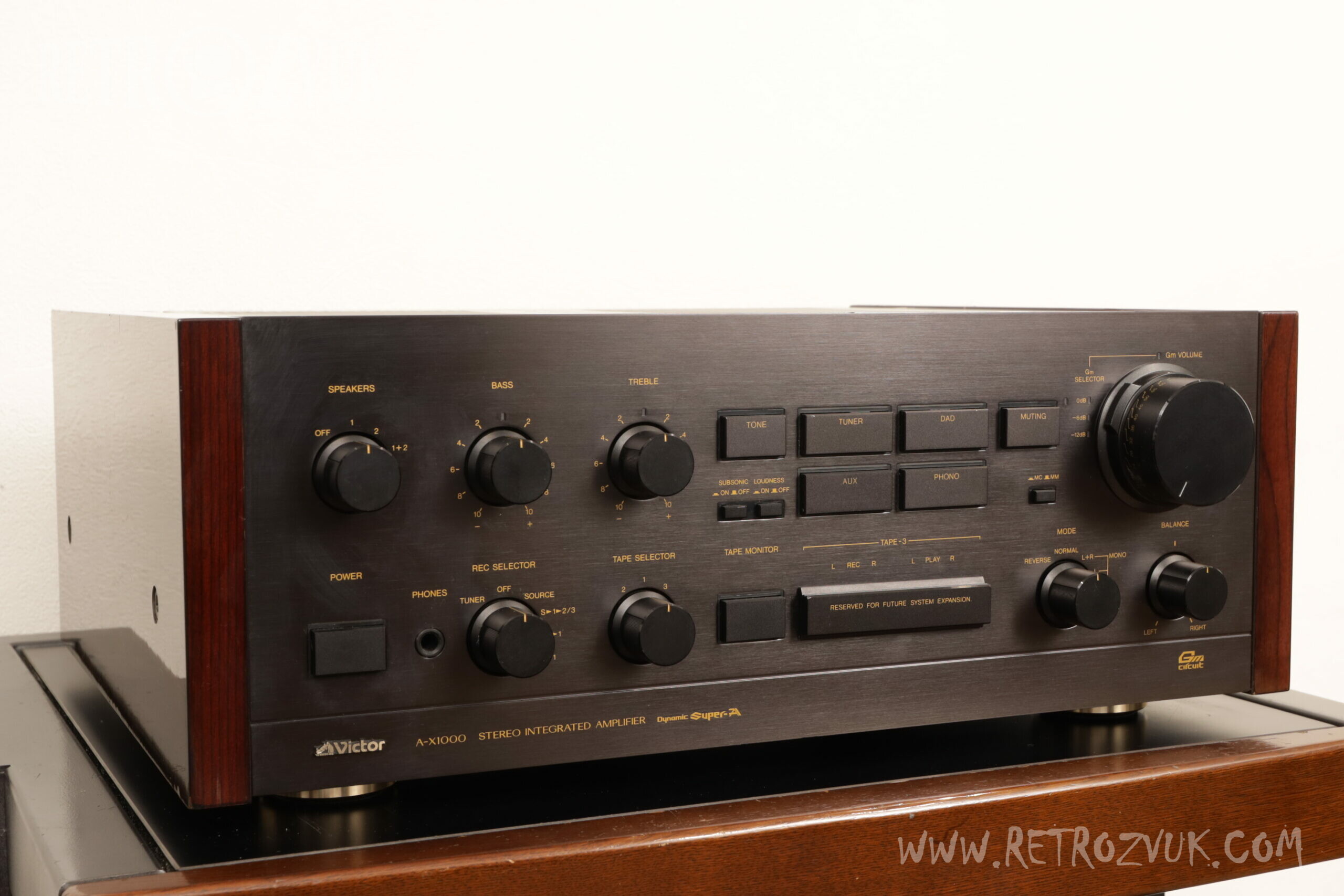

Усилитель VICTOR A-X1000, динамический со специальными схемами Gm, которая применяется для всех сигнальных цепей от эквалайзера до схемы усиления мощности.
В цепи напряжения с прямыми транзисторами также использована подобная схема для достижения оптимального значения деформации и показателя SN. Использование данной схемы для эквалайзера позволило достичь широкого динамического диапазона при низком искажении и оптимальном значении SN.
За счёт схемы разделения усиления удалось предотвратить увеличение перекрестных помех и снизить остаточный шум. В усиления мощности динамический блок питания Super A с нулевым импедансом переключения, за счёт управления низким импедансом удалось достичь устойчивости к колебаниям нагрузки.
Схема питания представлена большим трансформатором 420 ВА и конденсатором большой емкости 22000 мкФ, силовой транзистор тщательно экранирован для снижения влияния шума.
| Особенности | |||
| Эквалайзер | ICL, EL-FET M /MM с двойным наклоном DC-сервопривод · усилитель с Gm схемой с высоким коэффициентом усиления | ||
| Усилитель мощности | Gm (GM Volume/Gm Selector/Gm Driver) динамичесвкое усиление с высоким коэффициэнтом | ||
| Блок питания | прямое питание | ||
| Общие Характеристики | |||
| Эффективная выходная мощность (DAD, Тюнер, Aux, Tape → SPout) | 200 Вт TASU 200 Вт (20 Гц ~ 20 кГц, 6 Ом, THD 0.005 %) 170 Вт TASU 170 Вт (20 Гц ~ 20 кГц, 8 Ом, THD 0.003 %) 180 Вт TASU 180 Вт (1 кГц, 8Omu, THD 0.0005 %) |
||
| Общий коэффициент гармонического искажения (выход) |
|
||
| Коэффициент интермодуляционных искажений | 0,001% (60 Гц: 7 кГц = 4: 1, выход, 8 Ом, DAD, Тюнер, Aux, Tape -> SPout) | ||
| Переключение искажений | 0 | ||
| Искажение TIM | 0 (LPF fc = 100 кГц) | ||
| Выходная полоса частот | 5 Гц до 60 кГц (IHF, при работе на обоих каналах, 8 Ом, THD 0,05%, DAD, Тюнер, Aux, Tape → SPout) | ||
| Частотная характеристика | 3 Гц до 100 кГц + 0 -3 дБ (DAD, Тюнер, Aux, Tape → SPout) | ||
| Чувствительность входа/импеданс (1 кГц) |
Phono MM: 2,5 мВ/47 кОм Phono MC: 200 мкВ/100 Ом |
||
| Отношение S /N | Phono MM: 86 дБ (короткое замыкание IHF-A) 83 дБ (новый IHF) Phono MC: 72 дБ (короткое замыкание IHF-A, вход 250 мкВ) 75 дБ (новый IHF) DAD, тюнер, Aux, кассета: 110 дБ ) 92 дБ (новый IHF) |
||
| Управление тональностью | Низкие частот: ± 8 дБ (100 Гц) Высокие частоты: ± 8 дБ (10 кГц) |
||
| Дозвуковой фильтр | 18 Гц, -6 дБ/окт. | ||
| Эквалайзер | |||
| Максимально допустимый входной сигнал Phono | Phono MM: 150 мВ (1 кГц, THD 0,001%) Phono MC: 11 мВ (1 кГц, THD 0,002%) |
||
| Отклонение RIAA | От 15 Гц до 30 кГц ± 0,2 дБ (как MM, так и MC) | ||
| Общий коэффициент гармонических искажений | Phono MM: 0,002% (от 20 Гц до 20 кГц при выходе 5 В). Phono MC: 0,005% (от 20 Гц до 20 кГц при выходе 7 В) |
||
| Выходное напряжение/импеданс | Вывод: 200 мВ/660 Ом | ||
| Общая информация | |||
| Электропитание | AC 100 В, 50 Гц/60 Гц | ||
| Расход энергии | 310 Вт | ||
| Внешние размеры | 477 x 182 x 411 мм | ||
| Вес | 18,0 кг | ||
