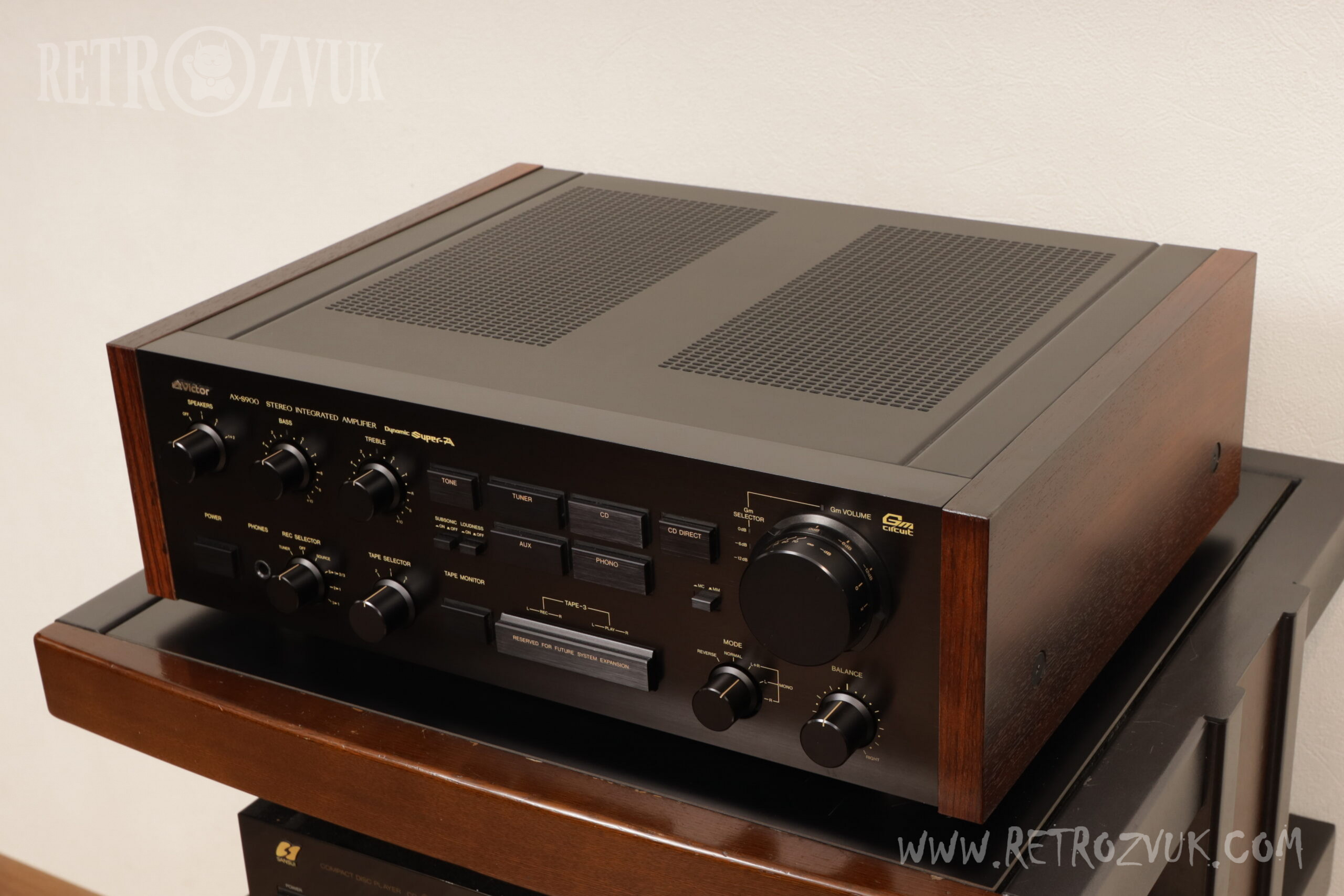

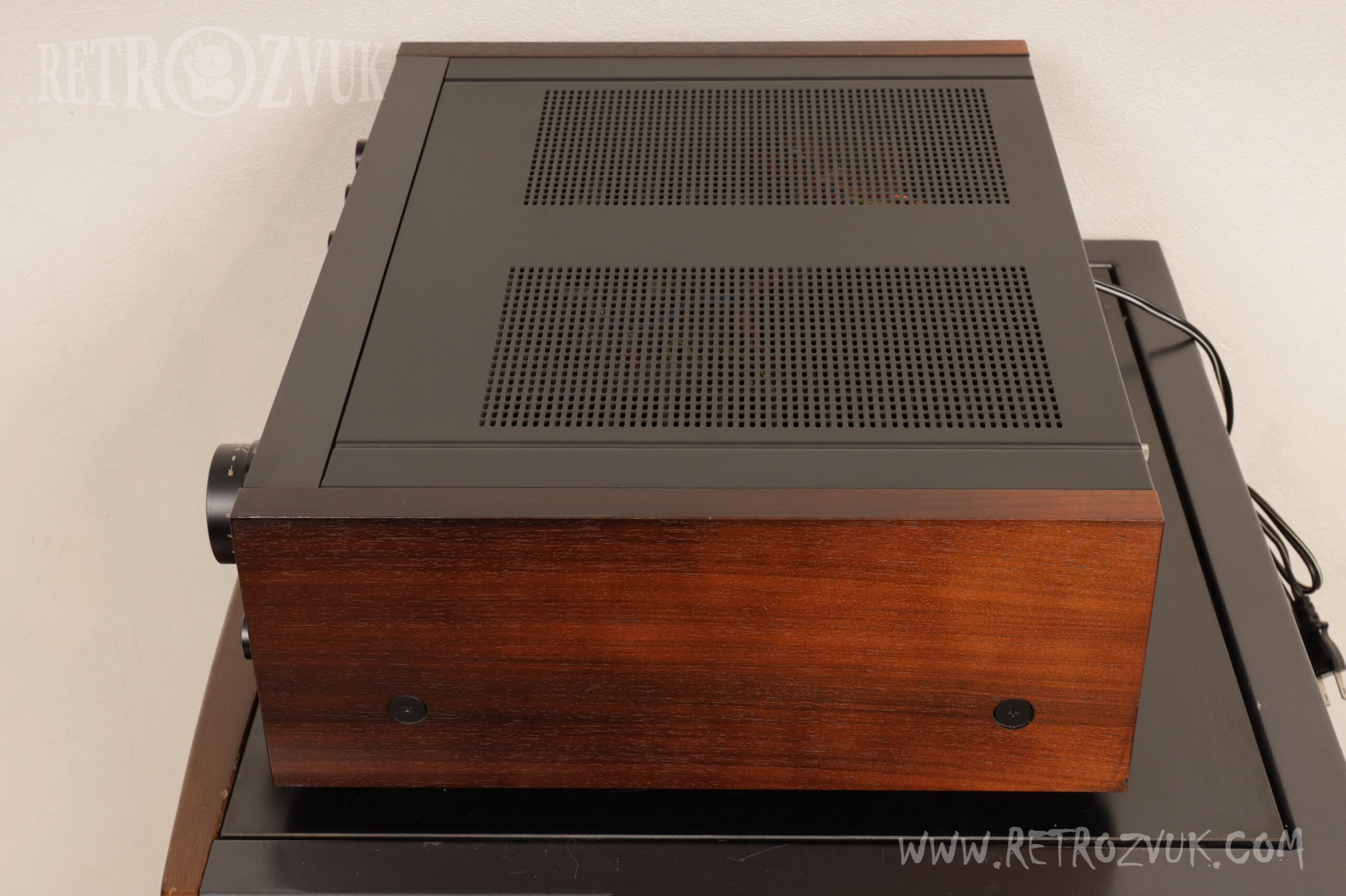

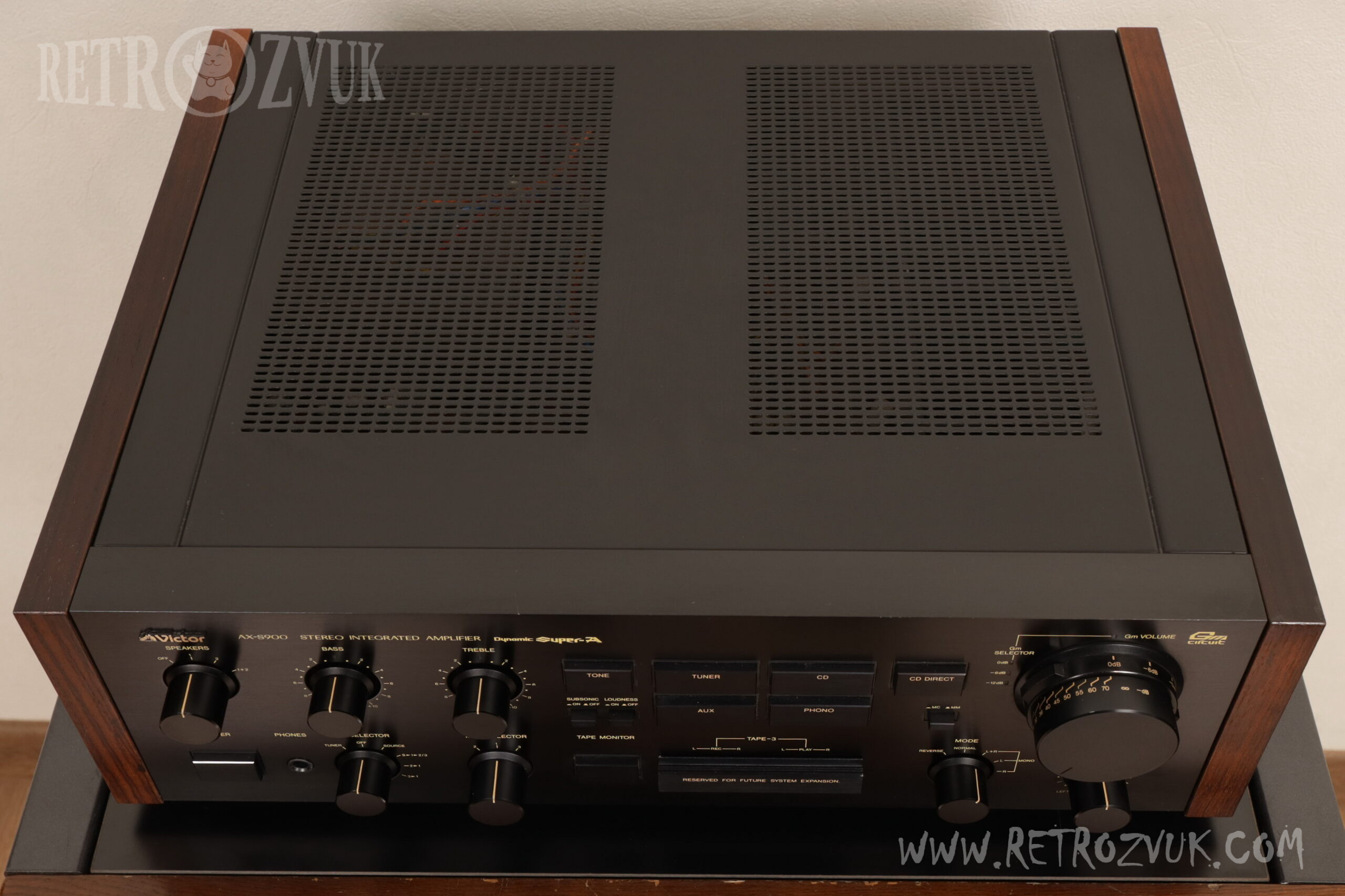

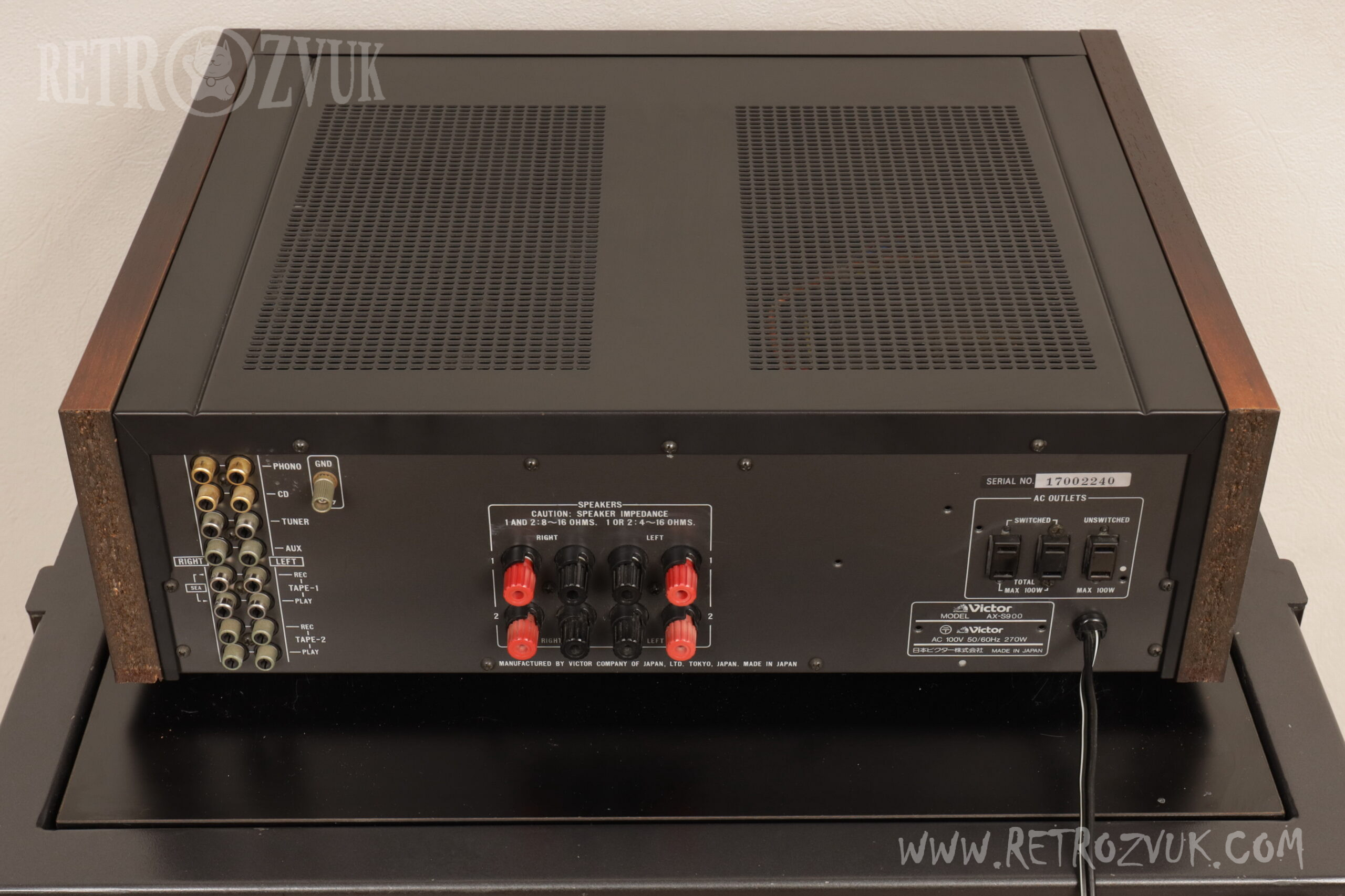

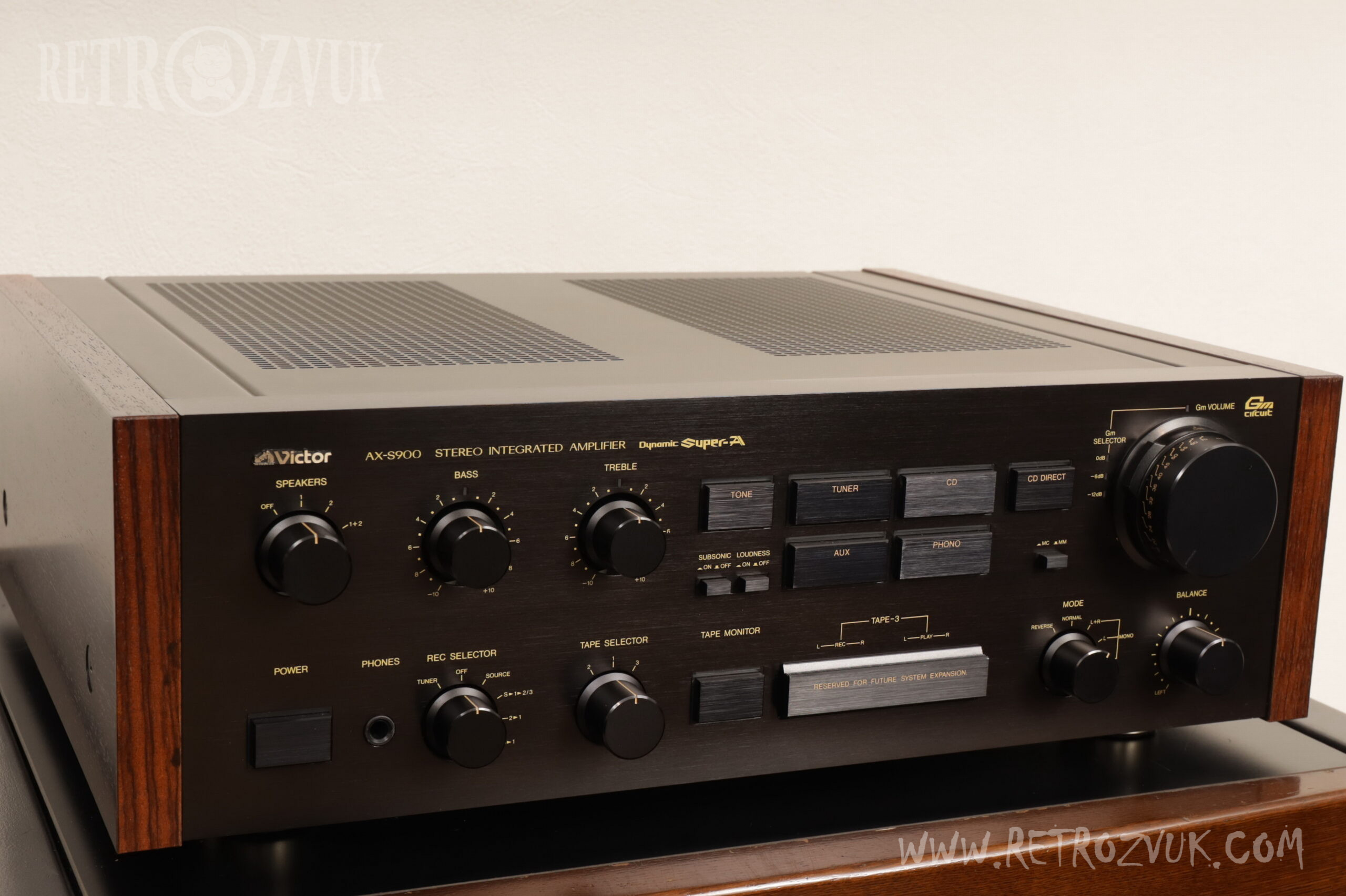

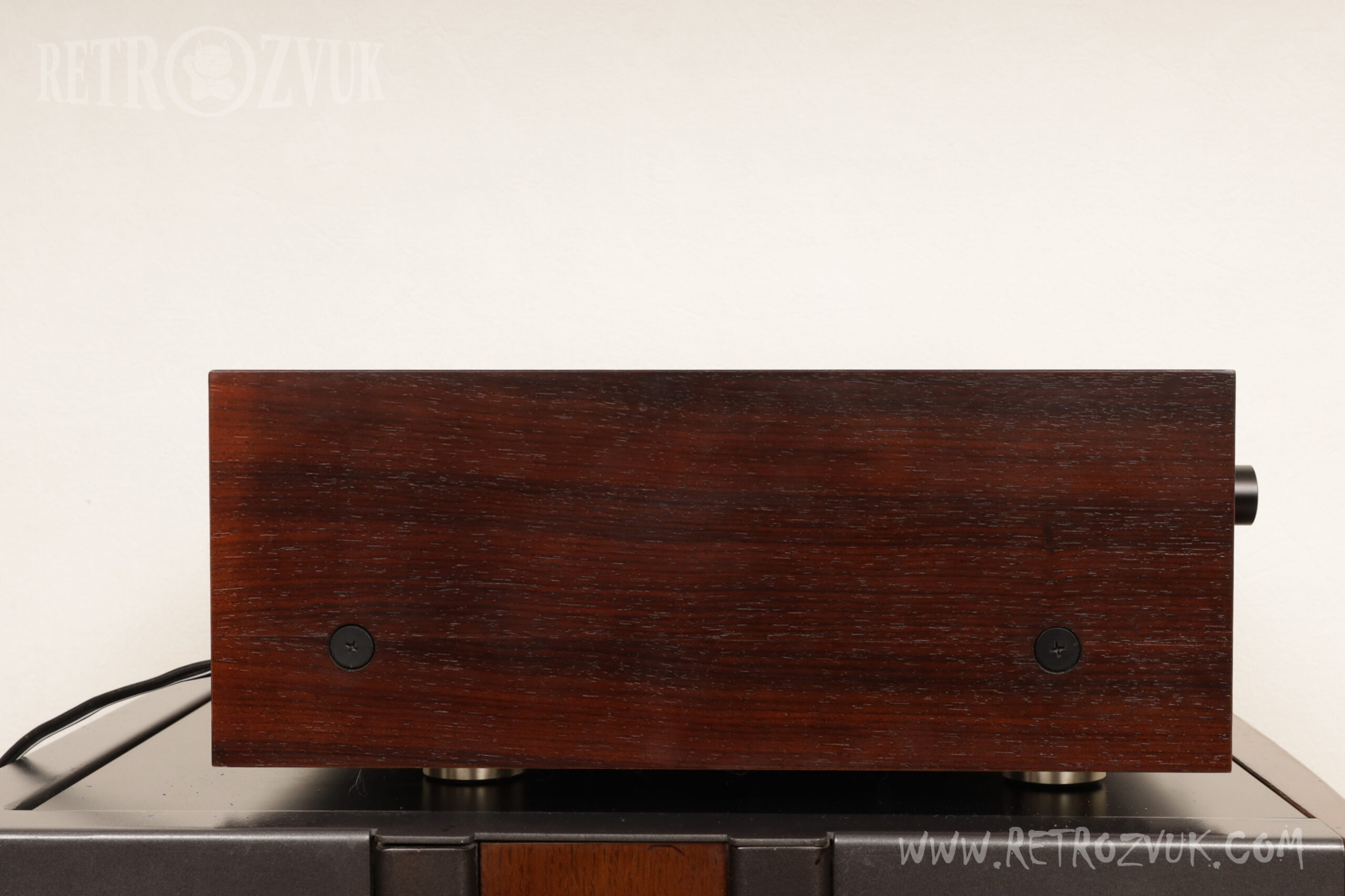

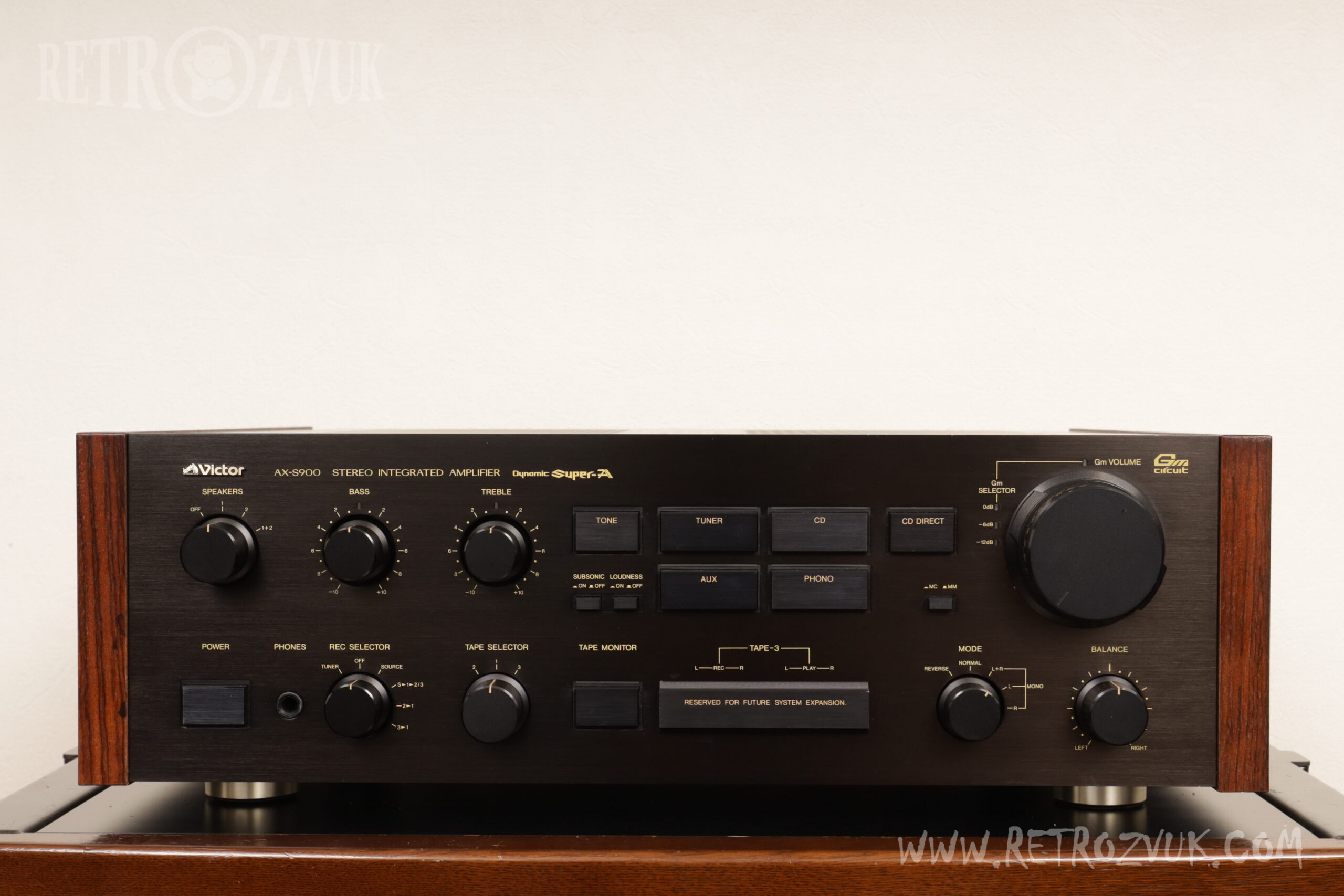

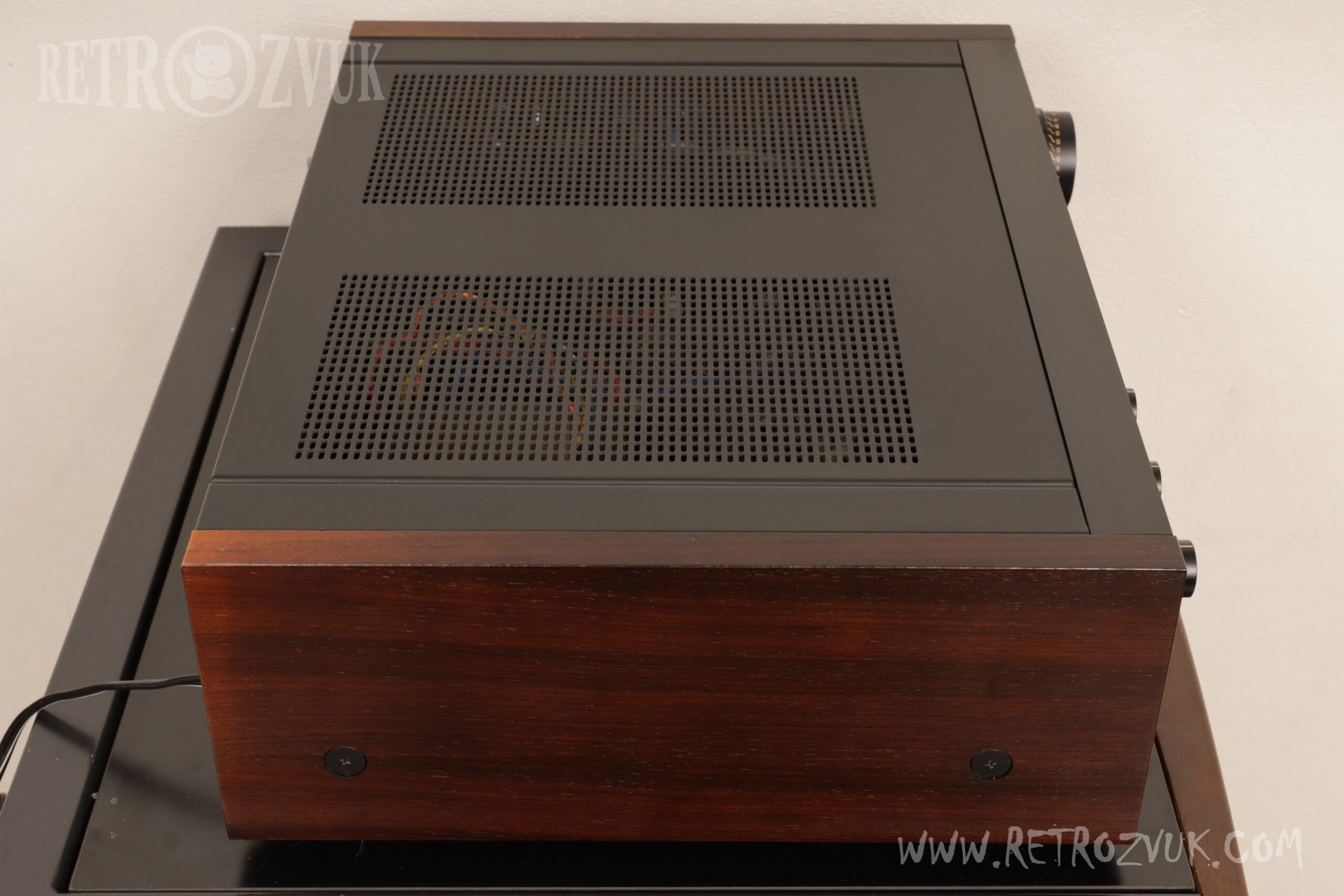

К сожалению данной позиции сейчас нет в наличии. Мы можем доставить ее под Ваш индивидуальный заказ – просто оформите заявку.Усилитель интегральный. Производство Япония. Выпуск 1985 г.
Интегрированный усилитель, который принял динамический супер А и схему Gm.
Он использует собственную схему Gm Виктора.
В этой схеме применяется метод усиления с преобразованием напряжения в ток, используемый в предусилителе лабораторной серии P-L10, и значительно улучшается отношение сигнал/шум во время фактического использования с громкостью Gm, что уменьшает шум при уменьшении громкости. Кроме того, селектор Gm отключает ненужное усиление при прослушивании на малой громкости.
Эти схемы снижают уровень шума максимум на 25 дБ по сравнению с обычными продуктами.
Драйвер Gm используется в секции усилителя мощности, и за счет управления силовым каскадом с низким импедансом подавляются эффекты колебаний импеданса динамика и обратной электродвижущей силы, а также уменьшаются искажения силовых транзисторов.
Кроме того, Dynamic Super A используется для достижения как качества звука усилителя класса A, так и высокой эффективности усилителя класса B для стабильного управления динамиком.
В секции усилителя эквалайзера используется схема сервопривода постоянного тока с двойным наклоном и сверхнизким уровнем искажений, чтобы подчеркнуть производительность картриджа MC. Кроме того, интерференционное искажение источника питания также устраняется за счет источника питания с шунтирующим замком передней и задней независимости сцены.
Используется источник питания с низким импедансом.
интегральный усилитель | |||
Секция усилителя эквалайзера | ICL, первый каскад EL-FET MC/MM, сервоусилитель с высоким коэффициентом усиления постоянного тока с двойным наклоном и высоким коэффициентом усиления | ||
Секция усилителя мощности | Схема Gm + динамический усилитель мощности с высоким коэффициентом усиления Super A | ||
источник питания | Прямой источник питания (силовой каскад) | ||
Общие характеристики | |||
Эффективный выход (DAD, Tuner, Aux, Tape→SPout) | 150 Вт + 150 Вт (20 Гц ~ 20 кГц, 8 Ом, КНИ 0,003%) 160 Вт + 160 Вт (1 кГц, 8 Ом, КНИ 0,0005 %, система анализа звука JVC) |
||
Общее гармоническое искажение (во время эффективного выхода) |
|
||
интермодуляционные искажения | 0,001% (60 Гц: 7 кГц = 4: 1, эффективный выход, 8 Ом, DAD, тюнер, Aux, Tape→SPout) | ||
коммутационное искажение | 0 | ||
ТИМ криво | 0 (ФНЧ fc = 100 кГц) | ||
выходная полоса пропускания | 5Hz-60kHz (IHF, при работе обоих каналов, 8ohms, THD0.05%, DAD, Tuner, Aux, Tape->SPout) | ||
Частотная характеристика | 3Гц~100кГц +0-3дБ(DAD、Тюнер、Aux、Tape→SPout) | ||
коэффициент демпфирования | 80 (1 кГц, 8 Ом, DAD, тюнер, Aux, кассета → SPout) | ||
Входная чувствительность/импеданс (1 кГц) |
Phono MM: 2,5 мВ/47 кОм Phono MC: 200 мкВ/100 Ом DAD, тюнер, Aux, лента: 200 мВ/39 кОм |
||
Отношение SN | Phono MM: 86 дБ (короткое замыкание IHF-A) 83 дБ (новый IHF) Phono MC: 70 дБ (короткое замыкание IHF-A, вход 250 мкВ) 75 дБ (новый IHF) DAD, Tuner, Aux, Tape: 110 дБ (короткое замыкание IHF-A) ) 92 дБ (новый IHF) |
||
регулятор тембра | Низкие частоты: ± 8 дБ (100 Гц) Высокие частоты: ± 8 дБ (10 кГц) |
||
дозвуковой фильтр | 18 Гц, -6 дБ/окт. | ||
громкость | +4 дБ (100 Гц) | ||
Отключение звука | -20 дБ | ||
Усилитель эквалайзера (Phono->Rec out) | |||
Максимально допустимый вход фонокорректора | Phono MM: 150 мВ (1 кГц, THD0,002%) Phono MC: 11 мВ (1 кГц, THD0,003%) |
||
отклонение RIAA | 20 Гц ~ 20 кГц ± 0,2 дБ (всего MM, MC) | ||
Общее гармоническое искажение | Phono MM: 0,002% (при выходе 7 В, 20 Гц ~ 20 кГц) Phono MC: 0,008% (при выходе 7 В, 20 Гц ~ 20 кГц) |
||
Выходное напряжение/импеданс | Выход записи: 200 мВ/660 Ом | ||
Прочее | |||

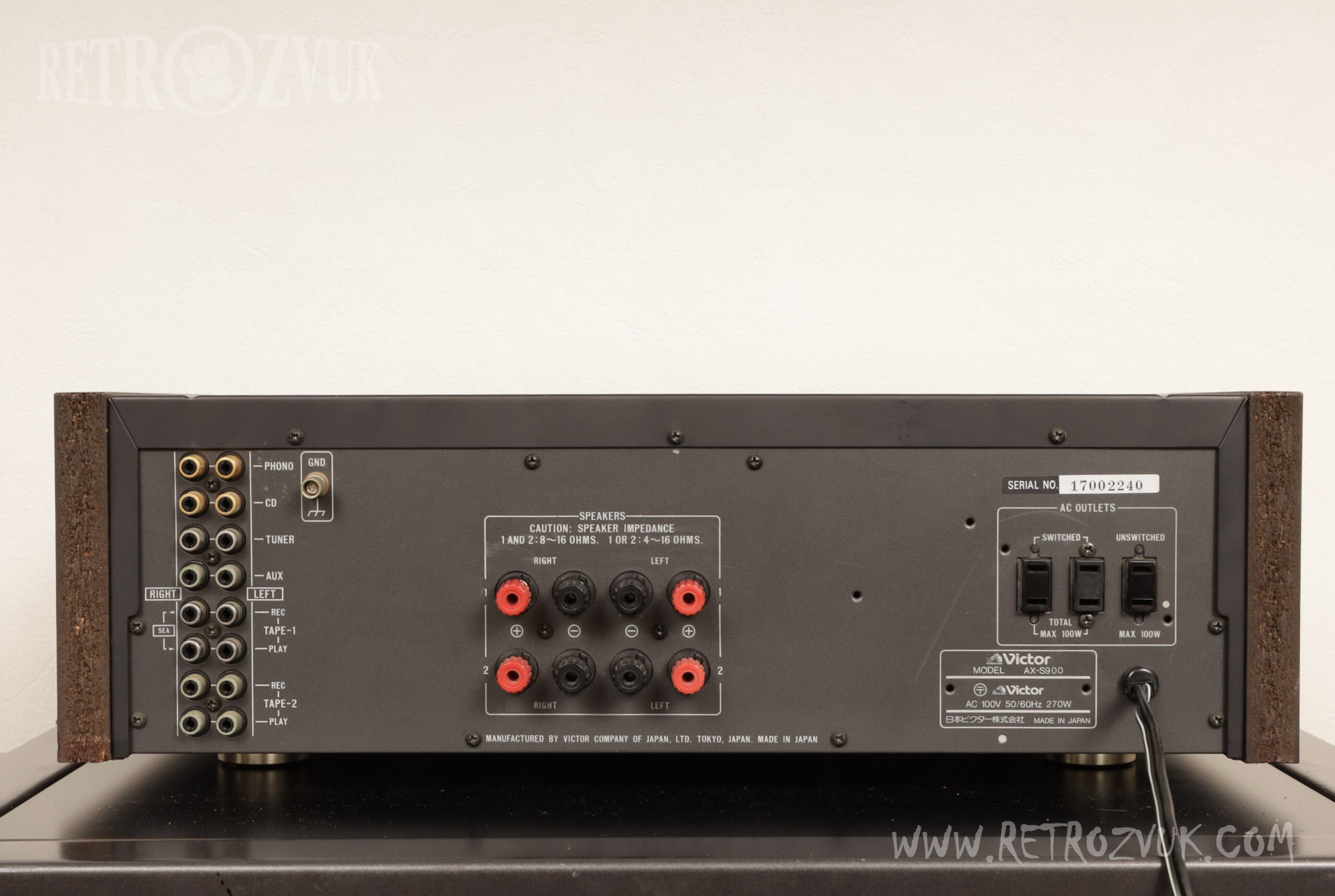

розетка | коммутируемый: 2 системы некоммутируемый: 1 система |
||
источник питания | 100 В переменного тока, 50 Гц/60 Гц | ||
Фиксированное энергопотребление | 225W (Закон о контроле за электроприборами и материалами) | ||
Внешние размеры | Ширина 435x высота 149x глубина 406 мм | ||
Вес | 12,6 кг |
