Описание

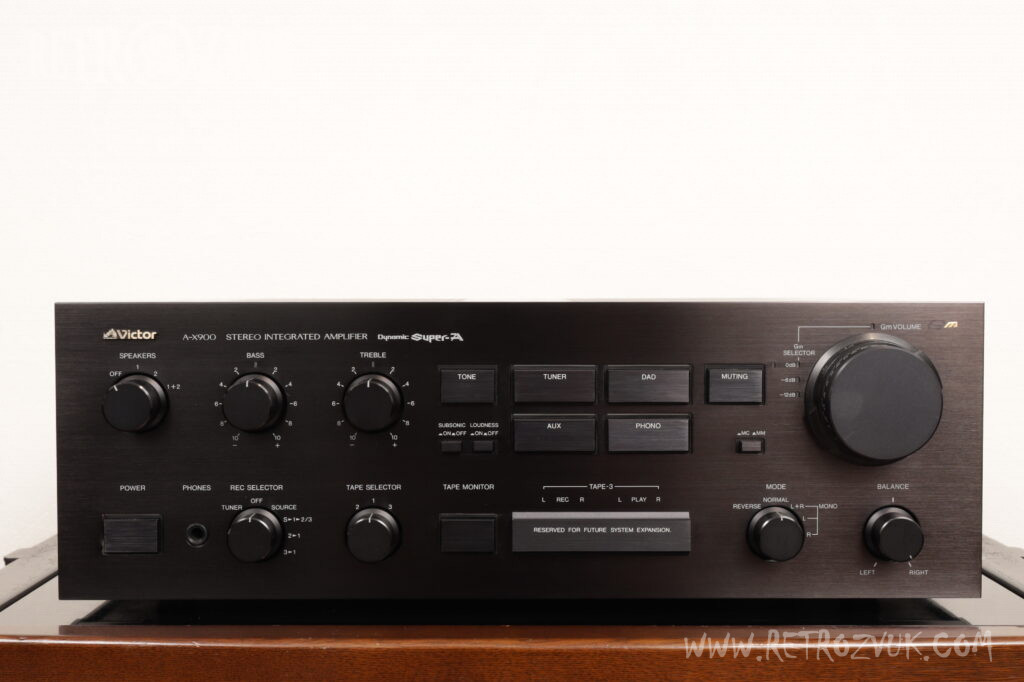

Усилитель интегральный. Производство Япония. Выпуск 1985 г.
Усилитель с динамической цепью «Gm», собственной разработки фирмы VICTOR. Применение такой схемы усиления позволило улучшить отношением сигнал/шум и уменьшить возможные искажения сигнала, возникающие в цепи. Удалось избавиться от излишнего усиления на селекторе, что приводило к появлению лишних звуков. Схема обеспечивает уровень шума на 25 дБ меньше по сравнению с прошлым поколением техники.
Динамическая схема А класса позволяет достигать высокого качества звучания. Схема мощности с подавлением вариаций импеданса и обратной ЭДС с низким сопротивлением, уменьшены искажения силового транзистора.
Схема выпрямителя с минимальным искажением.
Источник питания низкого сопротивления.
К сожалению данной позиции сейчас нет в наличии. Мы можем доставить ее под Ваш индивидуальный заказ – просто оформите заявку.
Характеристики
| Система | |||
| Эквалайзер | ICL, EL-FET MC/MM, DC серво, усилитель с высоким коэффициентом усиления | ||
| Усилитель мощности | Gm контур + динамический усилитель мощности с высоким коэффициентом усиления | ||
| Питание | Прямой источник питания (силовой каскад) | ||
| Общие характеристики | |||
| Эффективная мощность (DAD, Tuner, Aux, Tape) | 150 Вт + 150 Вт (20 Гц ~ 20 кГц, 8 Ом, THD 0.003%) 160 Вт + 160 Вт (1 кГц, 8 Ом, THD 0.0005% ) |
||
| Суммарный коэффициент гармонических искажений (при эффективной мощности) |
|
||
| Переключение искажения | 0 | ||
| ТИМ искажение | 0 (ФНЧ = 100 кГц) | ||
| Ширина полосы выхода | 5Гц ~ 60 кГц (IHF, 8 Ом, THD 0.05%, DAD, Tuner, Aux, Tape | ||
| Частотная характеристика | 3 Гц ~ 100 кГц +0 -3 Дб (DAD, Tuner, Aux, Tape ) | ||
| Коэффициент демпфирования | 80 (1 кГц, 8 Ом, DAD, Tuner, Aux, Tape ) | ||
| Чувствительность/импеданс входа (1 кГц) | Phono MM: 2.5 мВ/47 кОм Phono MC: 200 мкВ/100 Ом DAD, Tuner, Aux, Tape: 200 мВ/39 кОм |
||
| Отношение SN | Phono MM: 86 дБ (IHF-A); 83 дБ (IHF) Phono MC：70 дБ (IHF-A), 250 мкВ; 75 дБ (IHF） DAD、Tuner、Aux、Tape：110 дБ (IHF-A); 92 дБ (IHF） |
||
| Регулятор тембра | Низкие частоты: ± 8 дБ (100 Гц) Высокие частоты: ± 8 дБ (10 кГц) |
||
| Дозвуковой фильтр | 18 Гц, -6 дБ/октава | ||
| Громкость | + 4 дБ (100Гц) | ||
| Затухание | -20 дБ | ||
| Раздел эквалайзер | |||
| Максимально допустимое Phono | Phono MM: 150 мВ (1 кГц, THD 0.002%) Phono MC: 11 мВ (1 кГц, THD 0.003%) |
||
| RIAA | 20 Гц ~ 20 кГц ± 0,2 дБ (MM, MC) | ||
| Искажения | Phono MM: 0,002% (7 В, 20 Гц ~ 20 кГц) Phono MC: 0,008% (7 В, 20 Гц ~ 20 кГц) |
||
| Выходное напряжение/импеданс | 200 мВ/660 Oм | ||
| Другие | |||
| Питание | AC100 В, 50 Гц/60 Гц | ||
| Номинальная потребляемая мощность | 225 Вт | ||
| Габаритные размеры | 435 × 149 × 406 мм | ||
| Вес | 12.6 кг | ||
