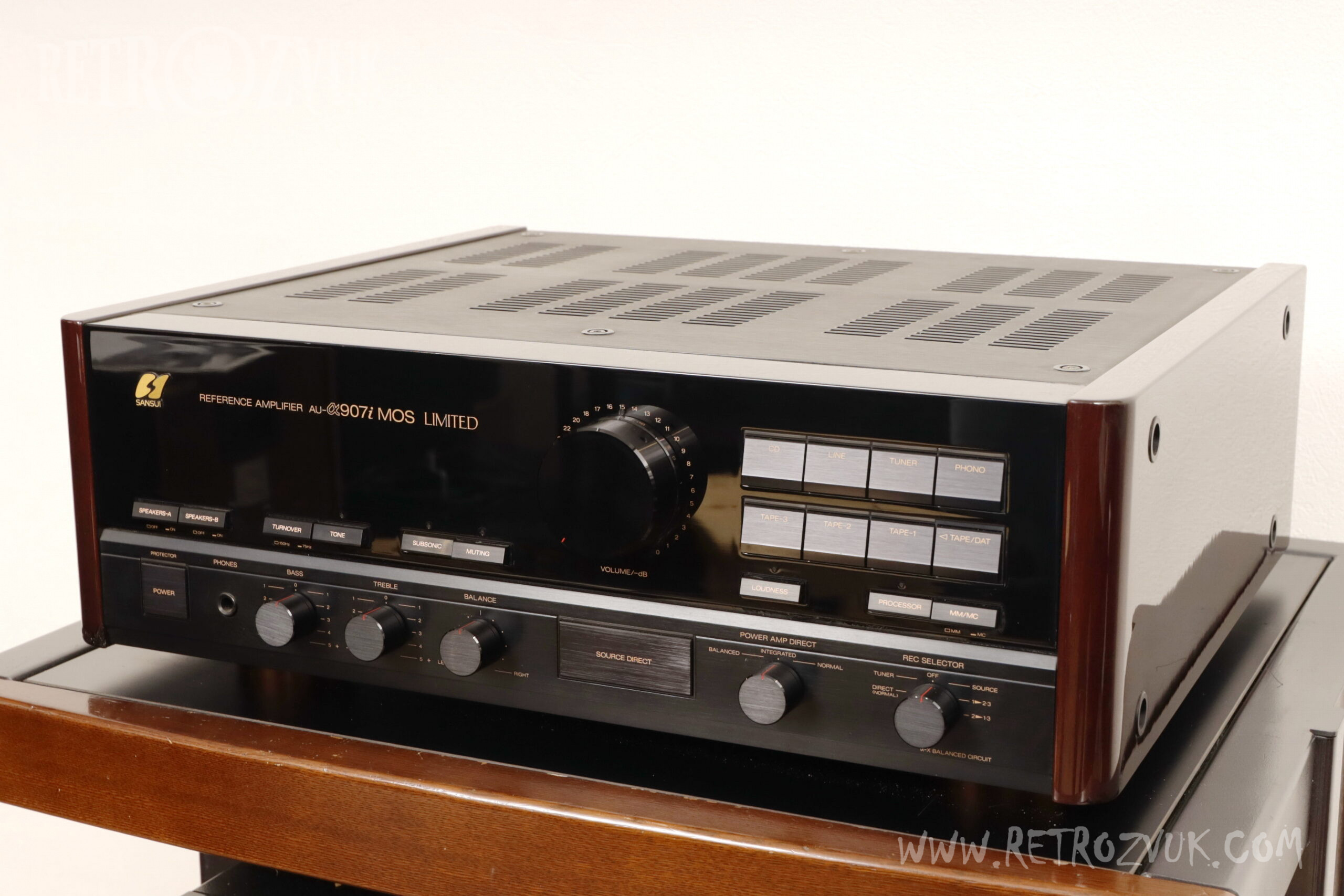

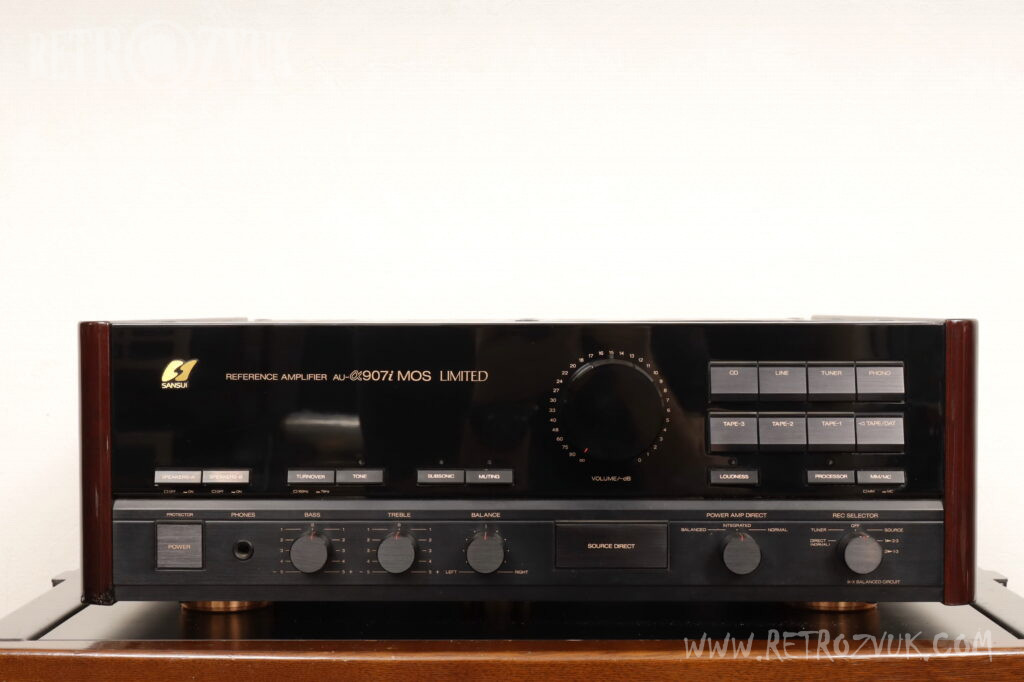

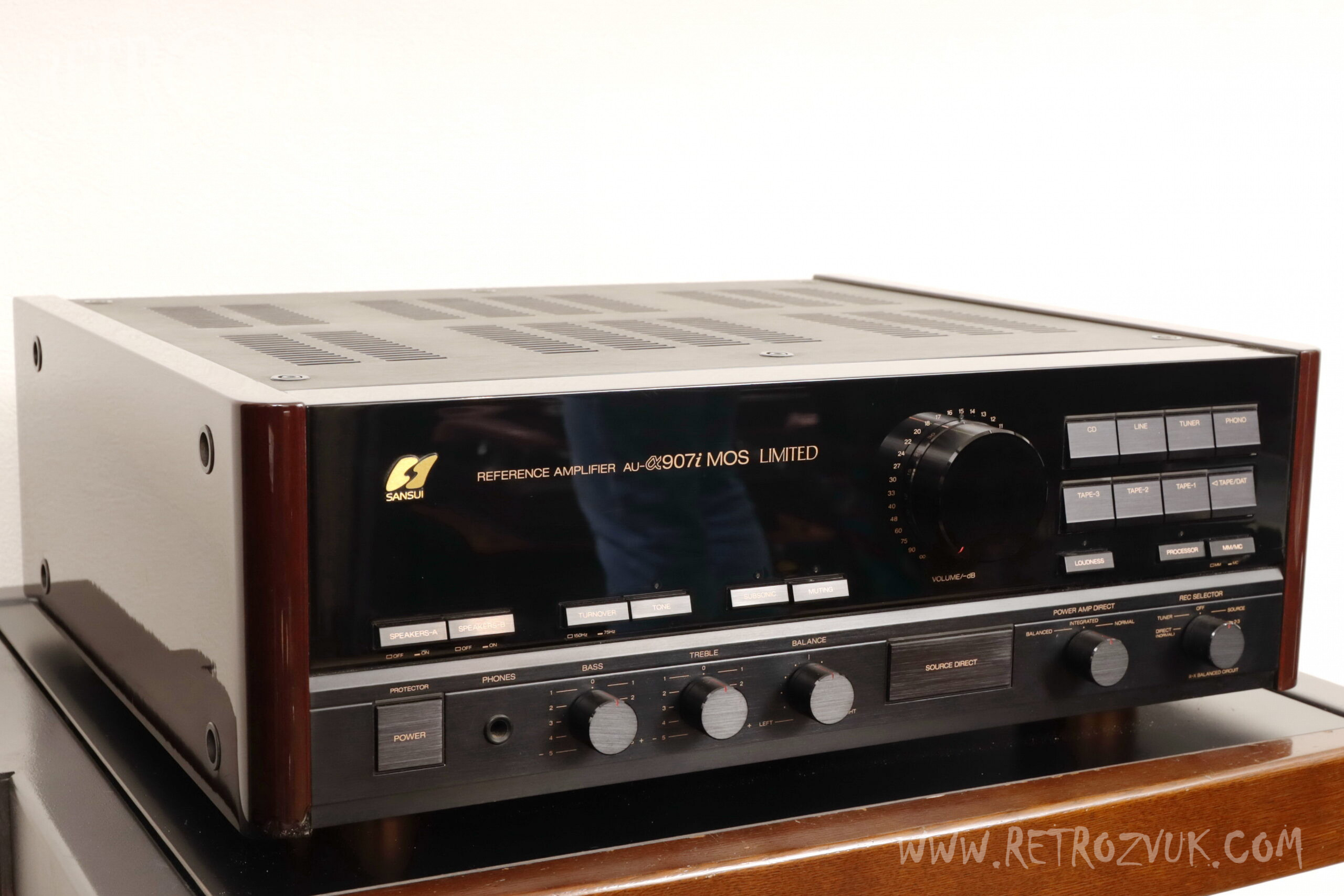

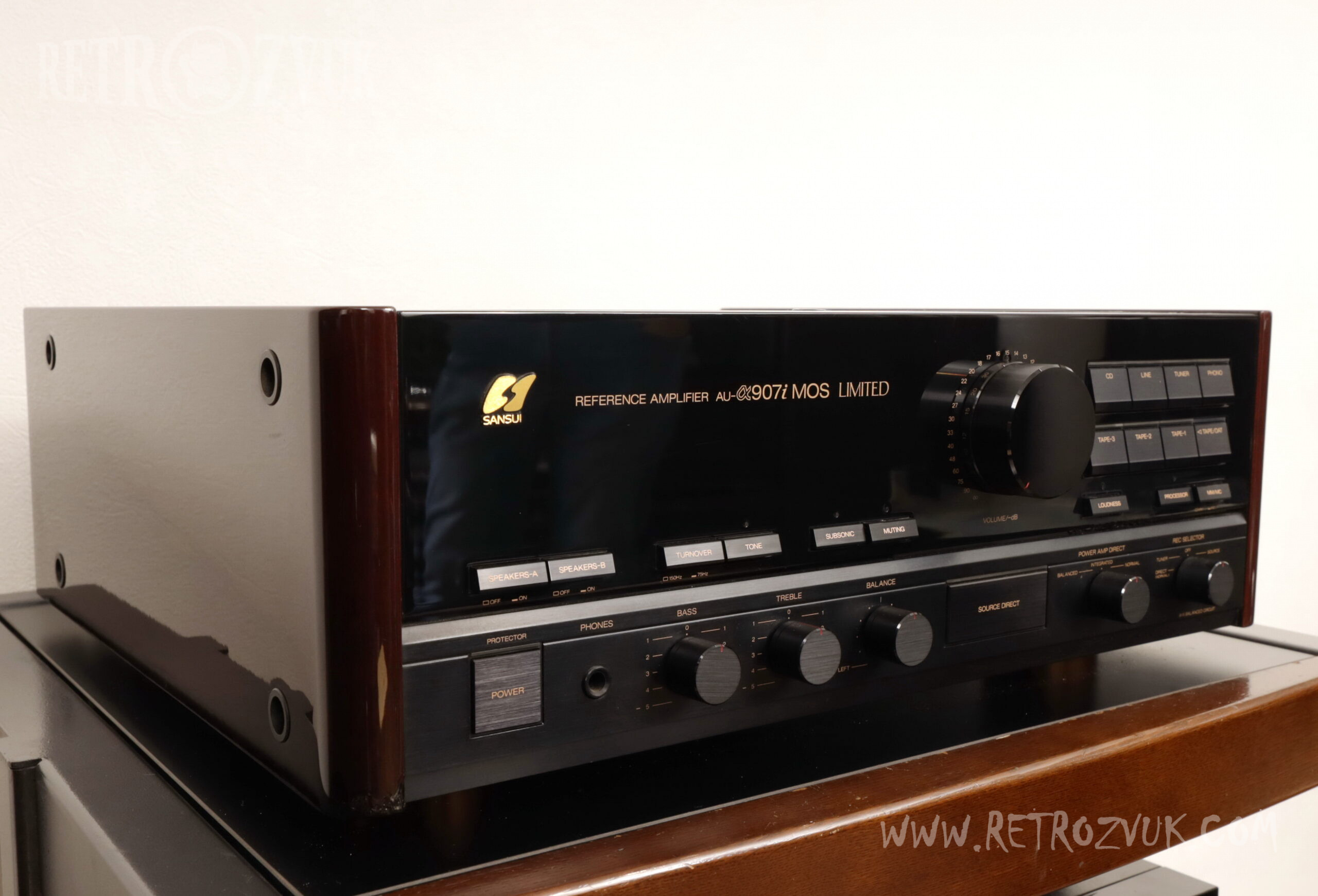

Sansui AU-a907i MOS Limited

SANSUI AU-α907i MOS Limited ※ ограниченный выпуск
(выпуск 1987 года)

Описание

Интегральный усилитель, созданный в ознаменование 40-летия компании Sansui, в котором все элементы — схемотехника, конструкция, материалы — были доведены до совершенства.

В качестве выходных транзисторов, определяющих характер усилителя, используются MOS FET, отобранные по строгим спецификациям Sansui с подобранными характеристиками. Они включены по строго согласованной параллельной двухтактной схеме (Parallel Push-Pull), что в сочетании со схемой α-X Balance Circuit обеспечивает высококачественное стабильное управление акустикой даже при изменениях импеданса и фазовых сдвигах.

Применен оригинальный балансный источник питания с замкнутым контуром, независимый от земли. Благодаря тому, что токи в положительном и отрицательном плечах всегда равны, предотвращается негативное влияние небаланса питания. Схема также устойчива к помехам от сети переменного тока и колебаниям напряжения, обеспечивая чистое питание. Кроме того, в дополнение к мастер-регулятору, на платах эквалайзера, предварительного и основного усилителей установлены локальные регуляторы, отслеживающие динамически изменяющийся музыкальный сигнал.

Применена фирменная схема передачи и усиления Sansui — α-X Balance Circuit. Сигнальная цепь, включая выходной каскад на MOS FET, и даже цепь питания выполнены по единой схеме α-X Balance, с драйвом с обеих сторон (+ и -) в равной степени. Это приводит к подавлению нежелательных гармонических составляющих, обеспечивая низкий уровень искажений и мощное управление акустикой. Благодаря гальванической развязке с землей, шумы от блока питания не проникают в сигнал, а также отсутствует интермодуляция IHM (Interface Hum Modulation), вызванная противо-ЭДС от динамиков.

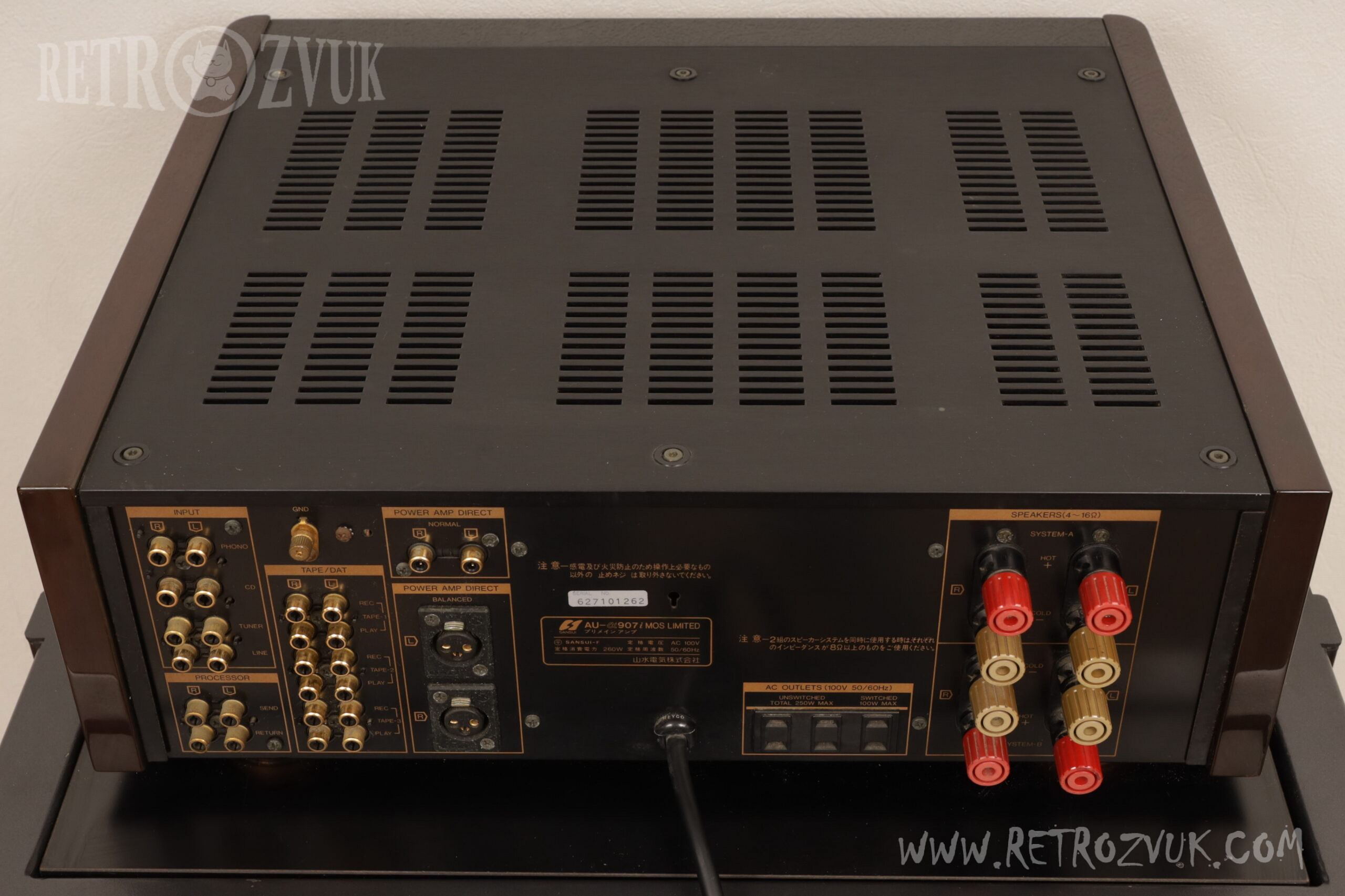

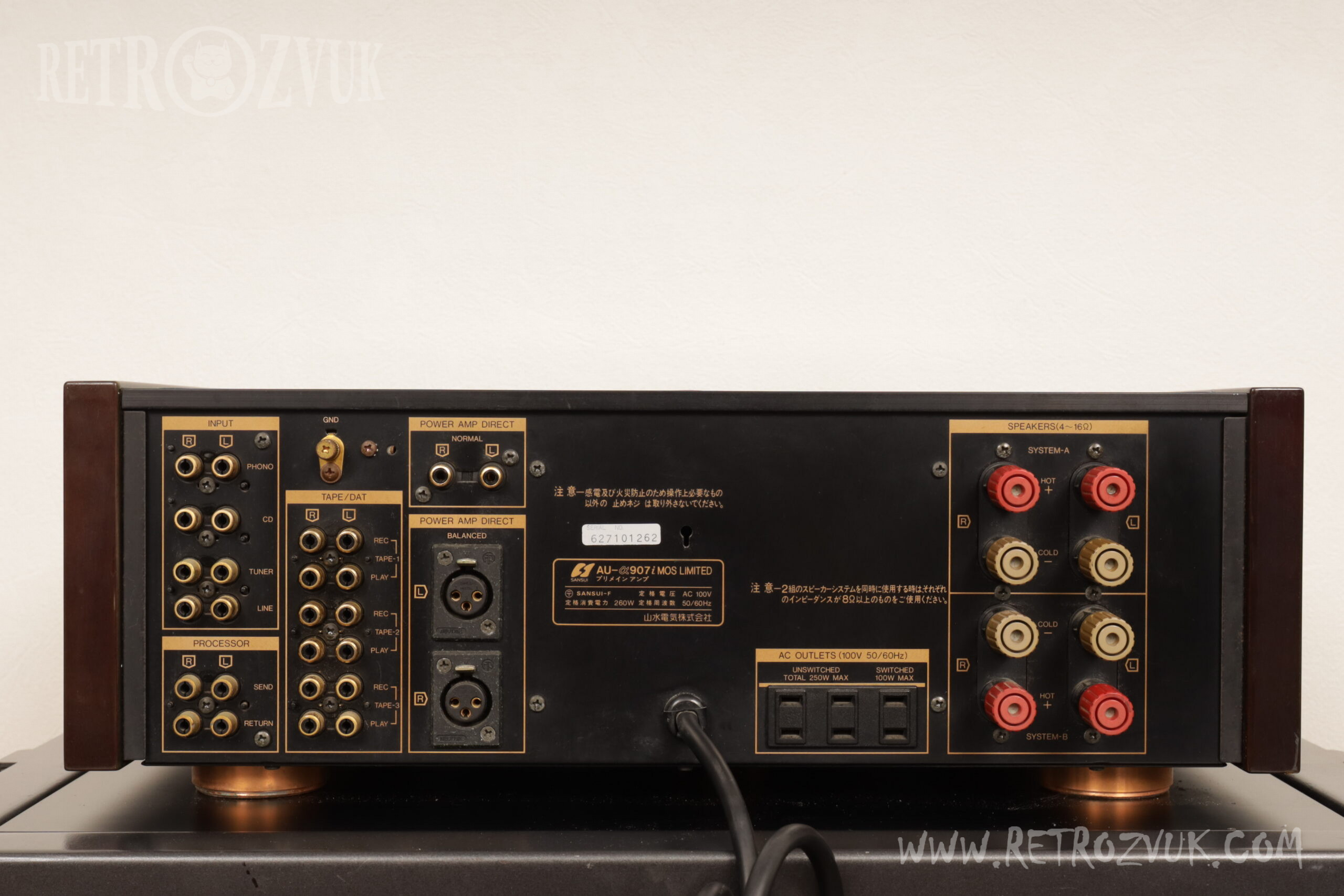

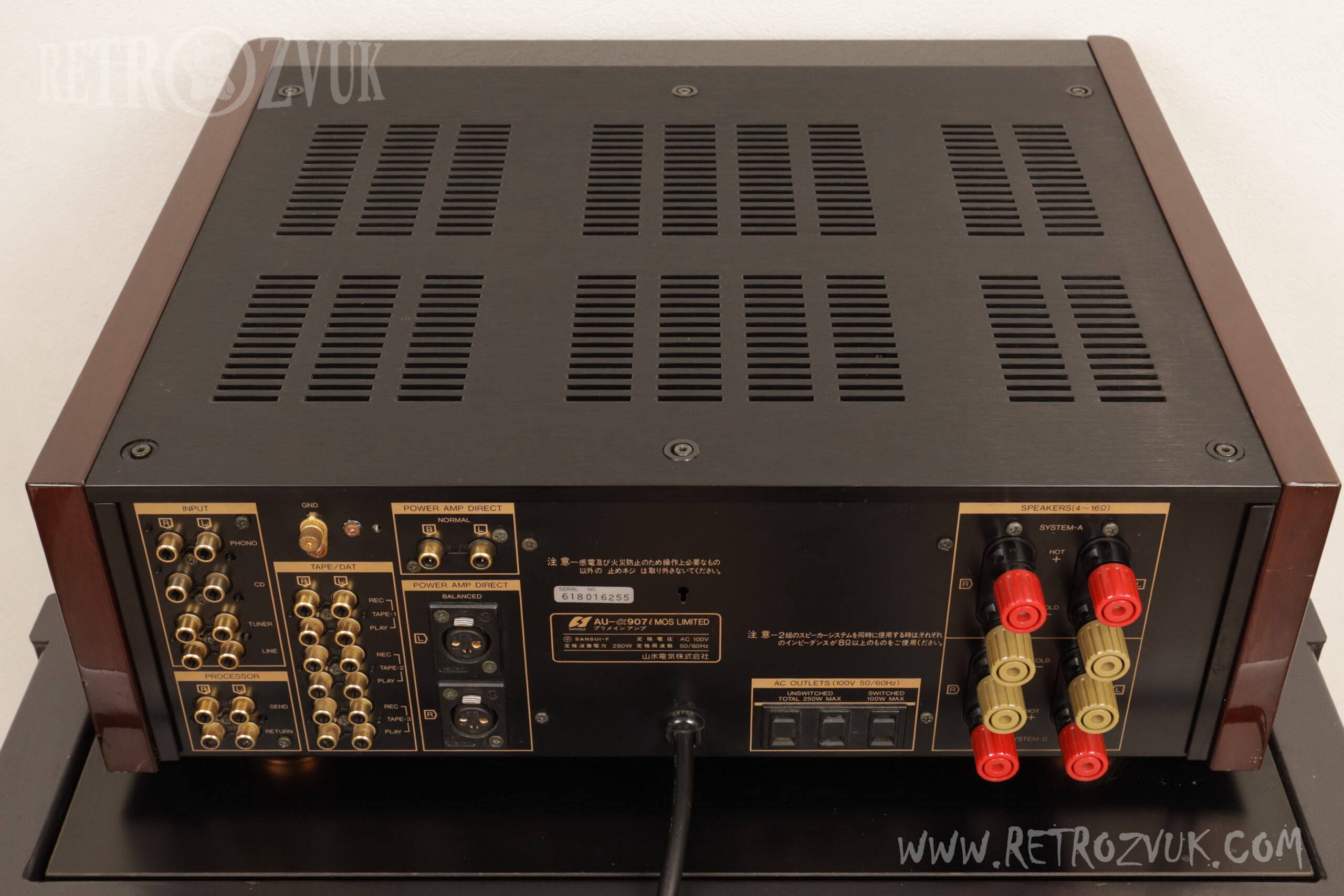

Для обеспечения балансной передачи и усиления высокой чистоты предусмотрены балансные входы и функция прямого подключения к усилителю мощности (Power Amp Direct) как для балансного, так и для обычного (небалансного) входов. Подключение CD-плеера с балансным выходом позволяет построить систему воспроизведения с полностью балансной передачей и усилением — от источника до динамиков.

Оснащен функцией Source Direct, которая подключает любой выбранный источник непосредственно к схеме α-X Balance Circuit, минуя вспомогательные цепи (приглушение, субсоник-фильтр, баланс).

В блоке питания используется новый крупный трансформатор, заполненный высокоплотным компаундом, с полной защитой от вибраций и нагрева. Также применяются новые специальные конденсаторы питания с низким уровнем искажений и высокой скоростью (Limited Edition Custom Power Supply Capacitors) и быстровосстанавливающиеся диоды, что обеспечивает низкий импеданс и высокое быстродействие всего блока питания.

Применена двухмоноблочная конструкция (Twin-Mono Construction) с блоком питания в центре и раздельными усилителями мощности, установленными на крупных радиаторах, симметрично слева и справа. Такая компоновка оптимизирует путь сигнала, теплоотвод и механическую прочность.

Перегородки, разделяющие каскады, имеют медное покрытие, что полностью исключает влияние цифровых электромагнитных шумов и магнитных искажений. Каждая перегородка закреплена на верхней панели и нижнем шасси с помощью крупных винтов, обеспечивая жесткую цельную конструкцию шасси.

Для полного устранения вибраций и резонансов в местах крепления выходных MOS FET, силового трансформатора, конденсаторов блока питания и мастер-регулятора громкости используются пластины из бескислородной меди. В усилителе мощности применяется демпфирующая плата (Disposal Board) с виброзащитой, а также радиаторы и изоляторы из чистой меди, что дополнительно подавляет вибрации. Все эти решения основаны на многорежимном вибрационном анализе, проведенном при подаче на усилитель свип-сигнала на номинальной мощности, для выбора оптимальных материалов и форм, минимизирующих вибрации в каждой точке.

Каждый компонент тщательно отобран: резисторы выбраны в соответствии с характеристиками каждой схемы, а конденсаторы — по результатам многократных прослушиваний.

Применен 6-секционный мастер-регулятор громкости, обеспечивающий одновременное управление уровнем на двух этапах (после селектора входа — 2 секции, и перед усилителем мощности — 4 секции). Это расширяет диапазон регулировки, позволяя уменьшать громкость до -90 дБ.
