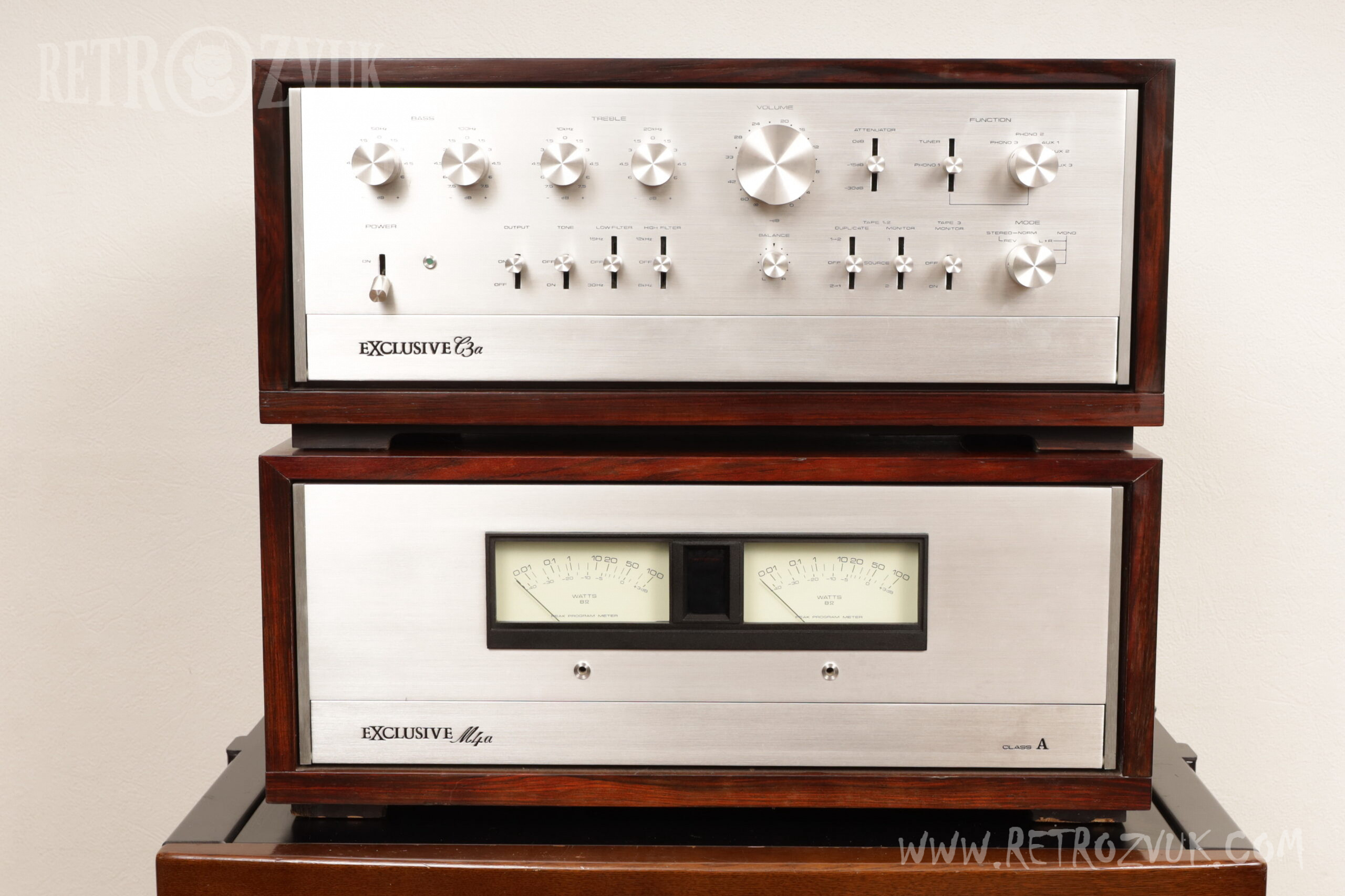

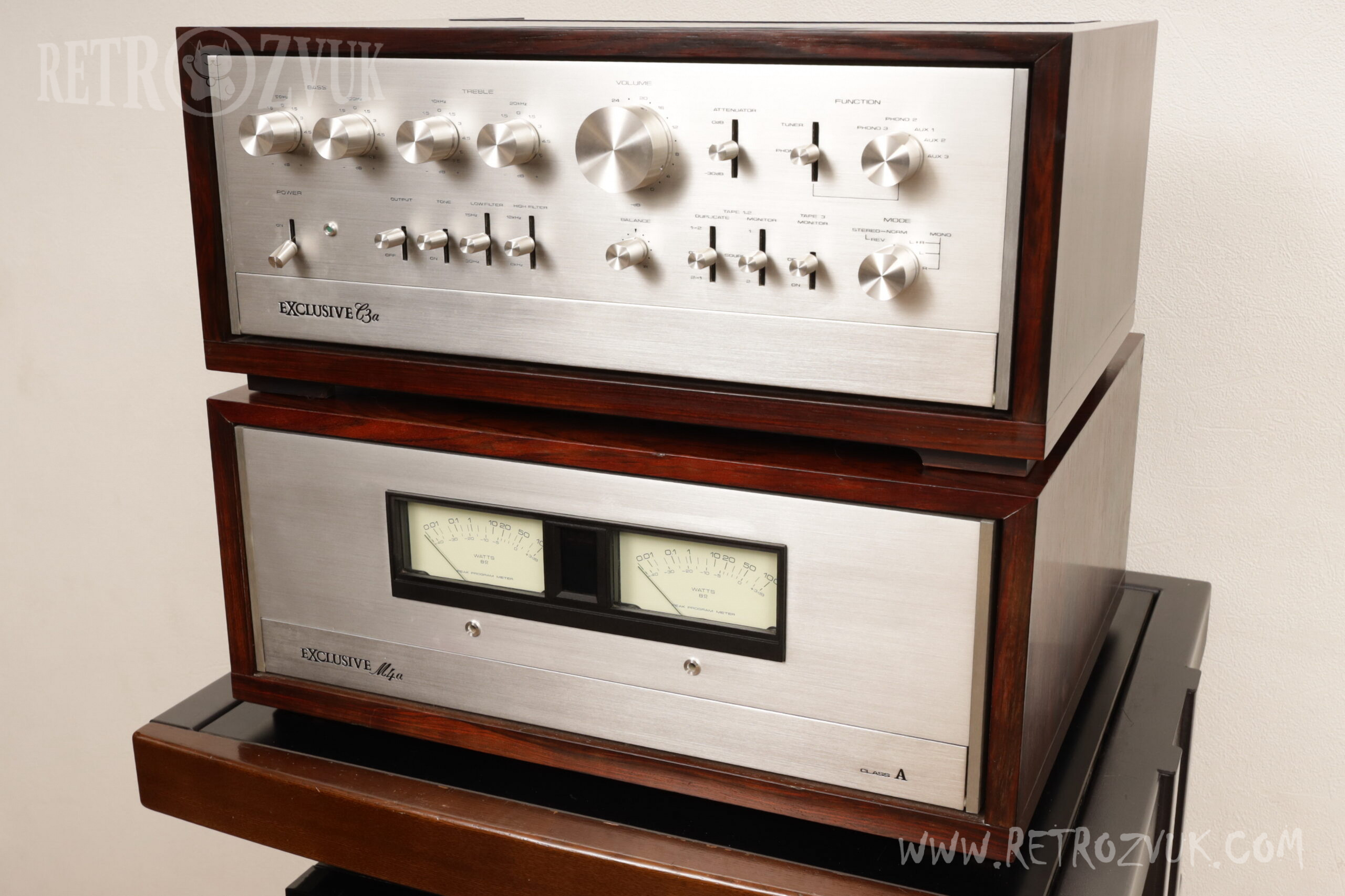

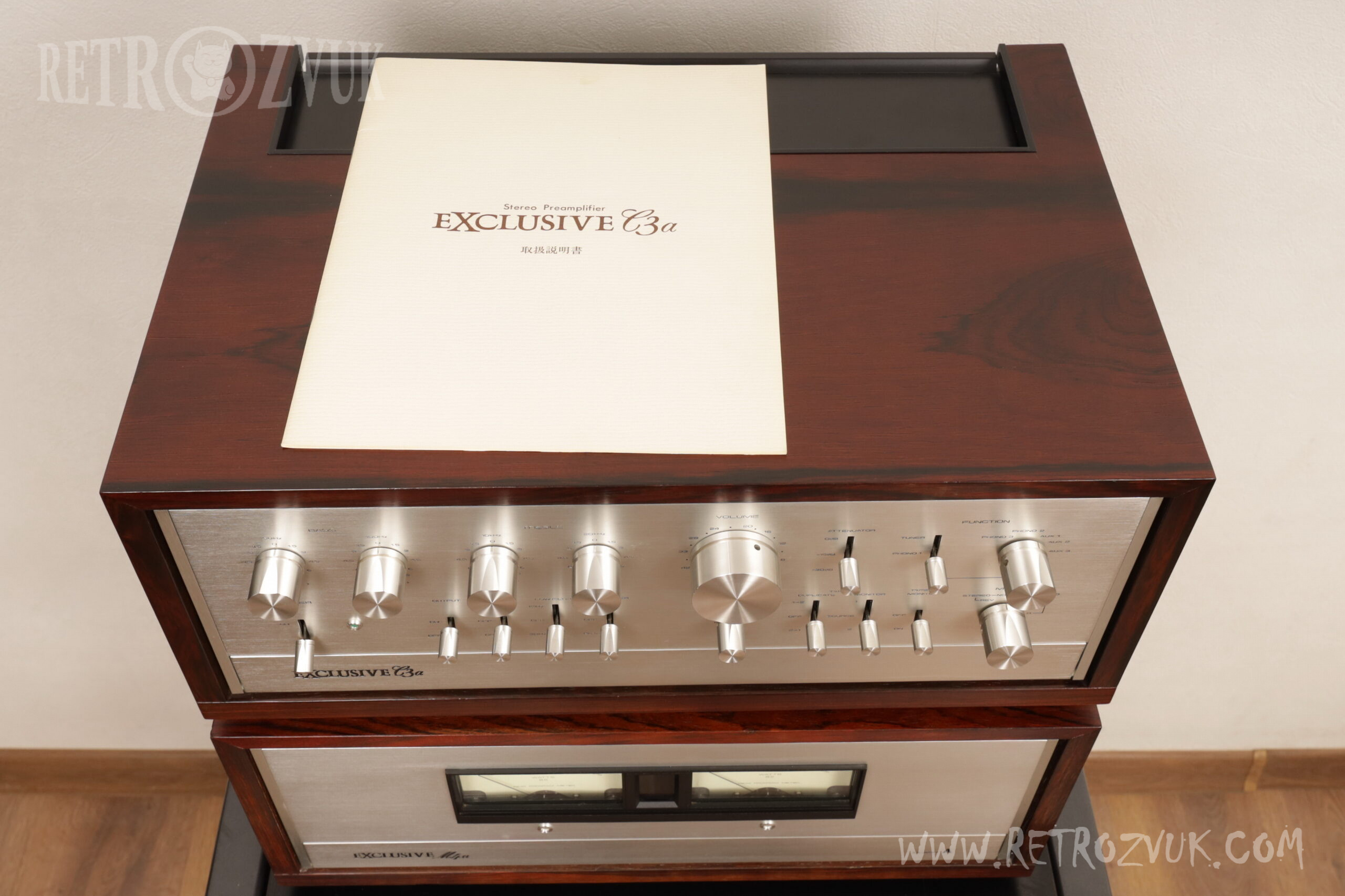

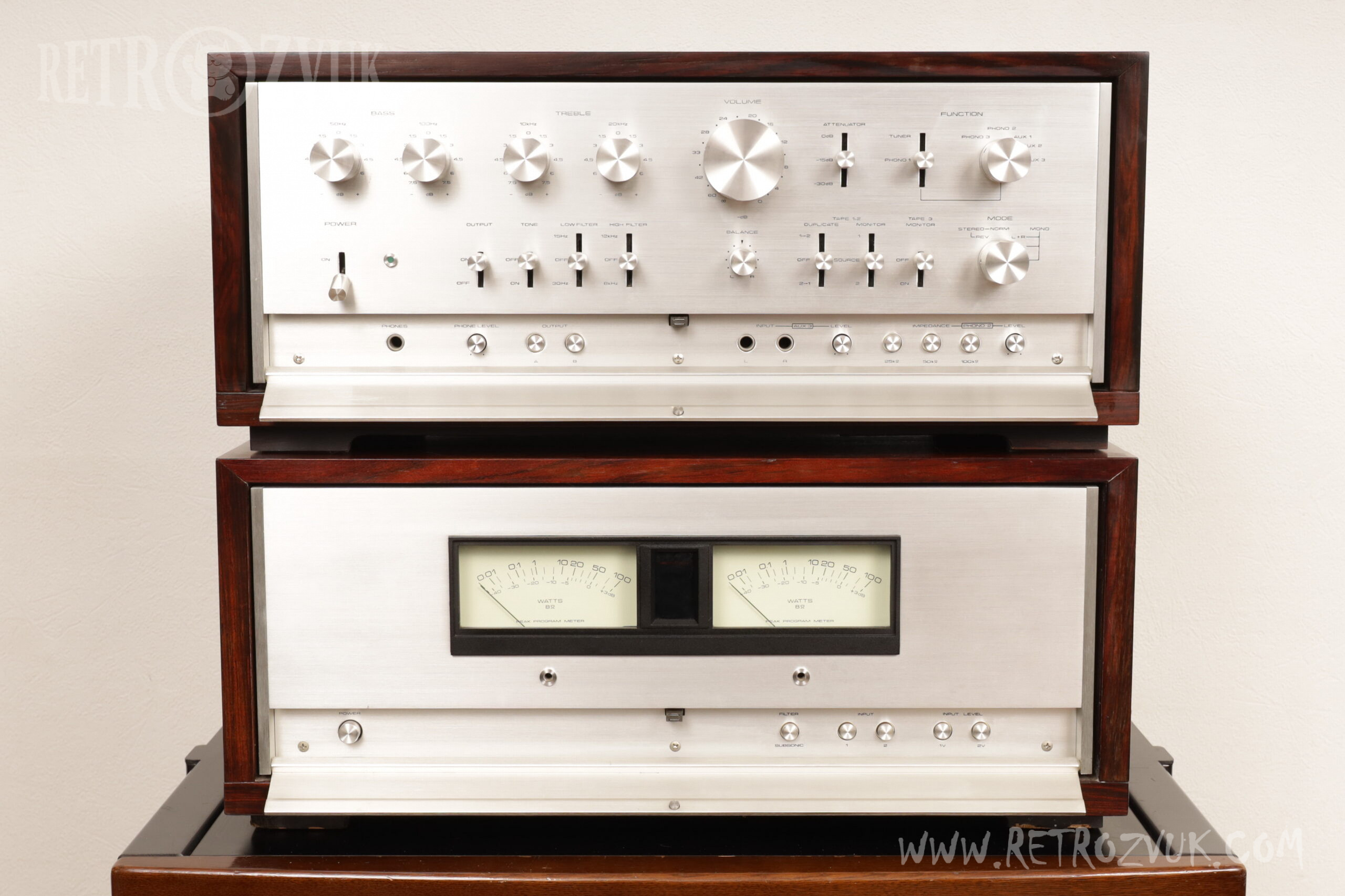

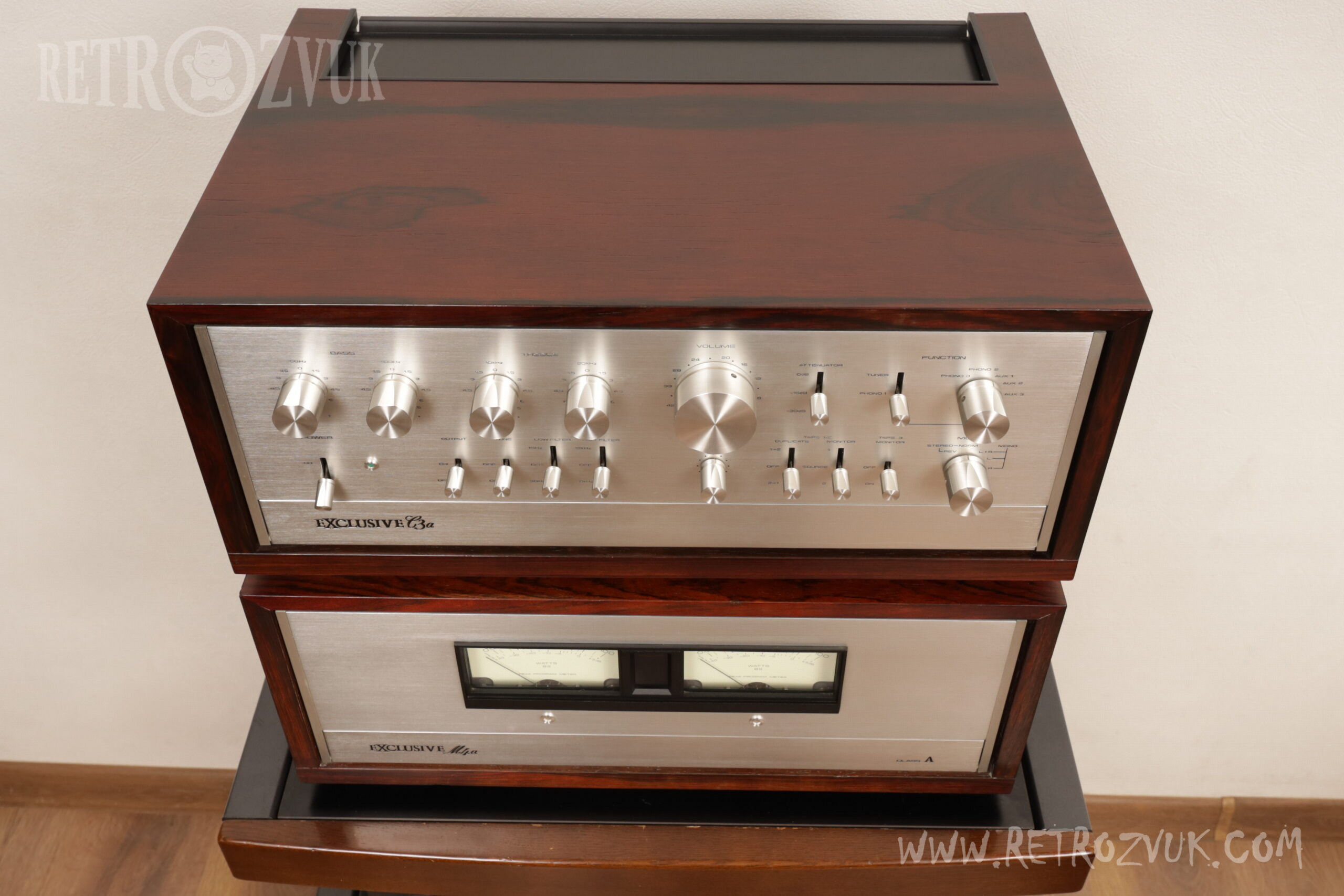

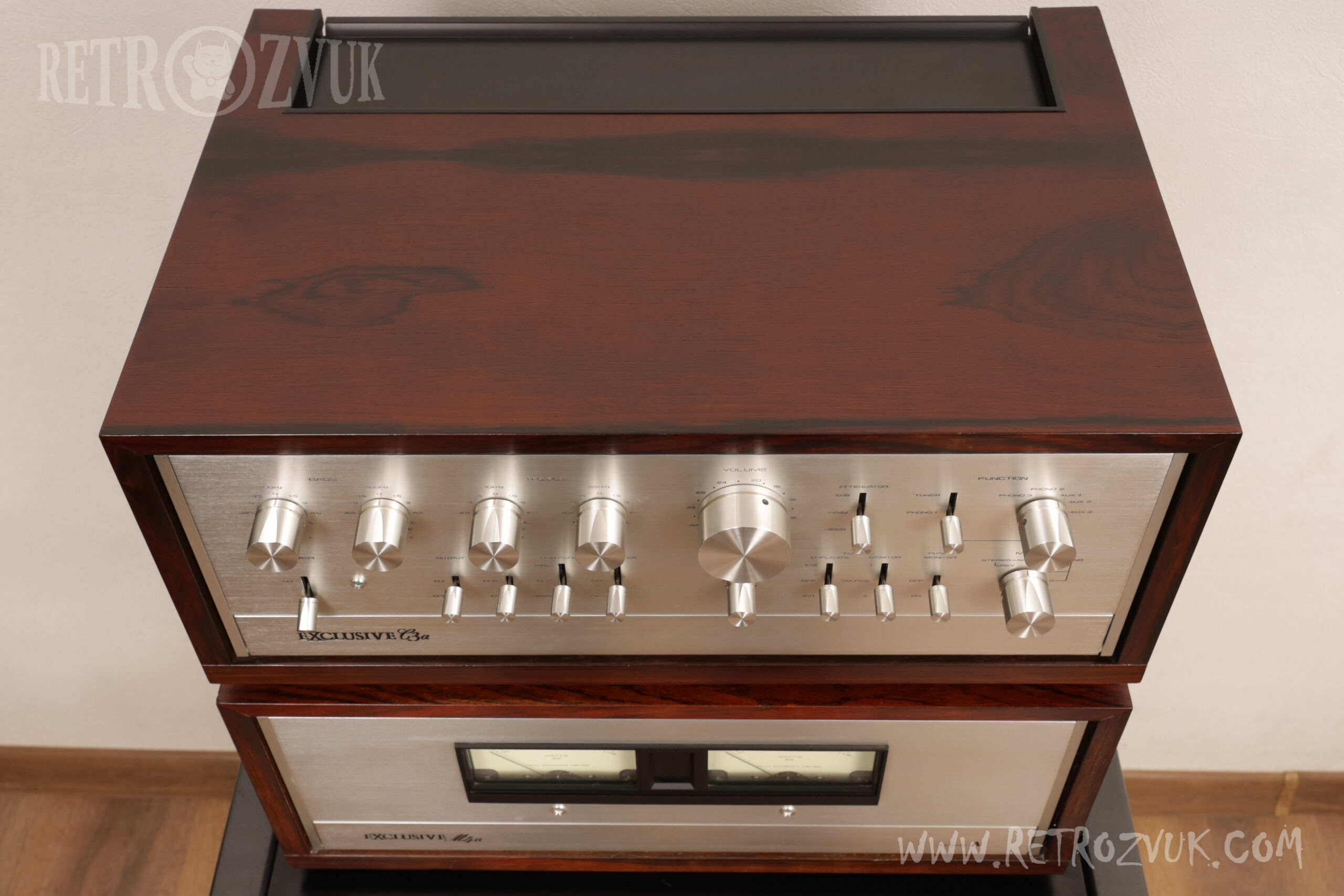

Описание
Стерео предусилитель, созданный в pursuit прекрасного звука с использованием передовых технологий и тщательно отобранных компонентов.
Ключевые особенности
Схема коррекции (фонокорректор): Работает при высоком напряжении 140 В, что обеспечивает высокий допустимый уровень входного сигнала.
Регулятор громкости: Используется 4-секционный аттенюатор с 22 позициями переключения. Управление осуществляется в двух точках: на входе усилителя и в его конечном каскаде, что способствует снижению остаточного шума.
Компоненты и монтаж:
Все детали и проводники — специального исполнения.
Конденсаторы: используются пленочные (Mylar), полистирольные (Styrofoam), электролитические и типа VII.
Монтажные провода — из бескислородной меди (OFC) для минимизации искажений.
Печатные платы — стеклотекстолит с медной фольгой толщиной 140 мкм (в 4 раза толще стандартной 35 мкм) для снижения сопротивления (DCR) и индуктивности на плате.

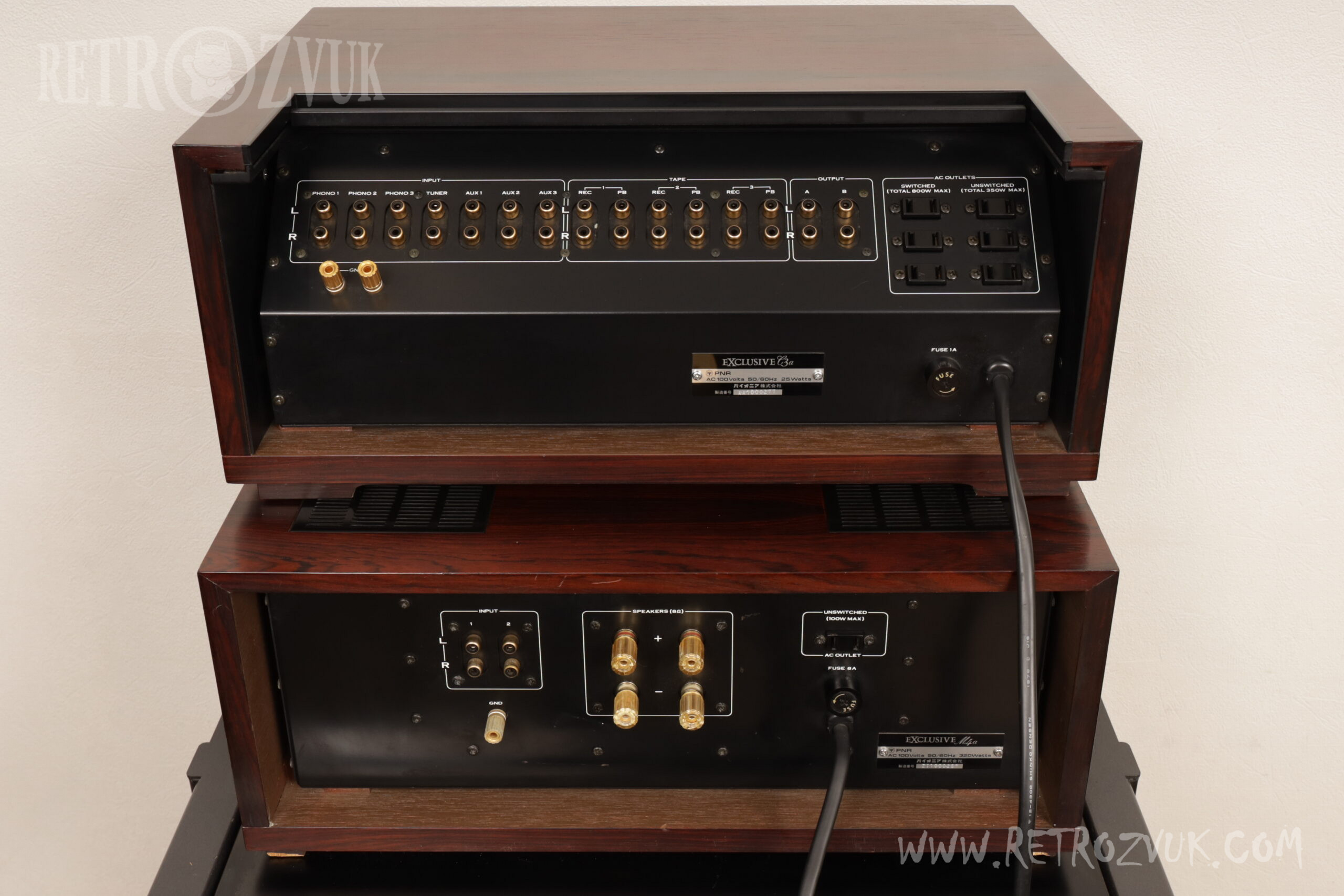

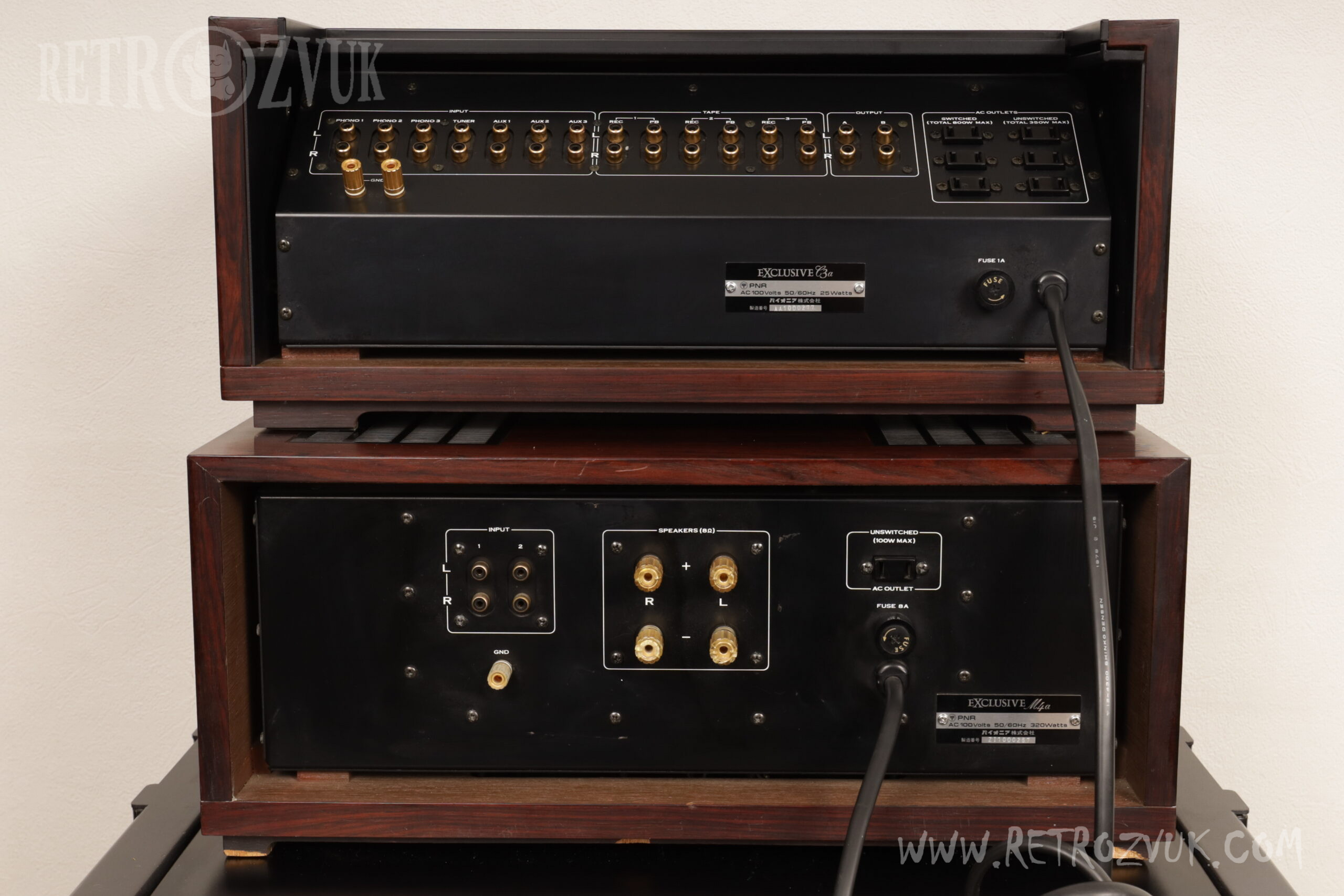

Разъемы и соединения
Все входные/выходные разъемы и клеммы имеют позолоту для стабильности, надежности и улучшения проводимости.
В новейших разъемах типа «pin jack» вместо магнитного никелевого подслоя используется немагнитный подслой с аналогичной или лучшей стабильностью, что исключает искажения, вызванные гистерезисом, и обеспечивает надежный контакт.
Кабели питания и межблочные
Сетевой кабель: Высоконадежный, с двойной изоляцией и рассчитанный на большой ток (15 А). Жилы имеют цветовую маркировку (белый/черный) для соблюдения правильной полярности подключения к сетевой вилке.
Соединительные кабели:
Проводники — из бескислородной меди (OFC).
Разъемы — позолоченные, с немагнитным основанием для минимизации искажений.
Конструкция — Star-Quad: вместо традиционной коаксиальной, четыре жилы скручены попарно, что снижает индуктивность.
Полная экранировка проводящим полимерным материалом и оплеткой.
Результат: минимальные искажения, низкие потери, высококачественная передача сигнала.

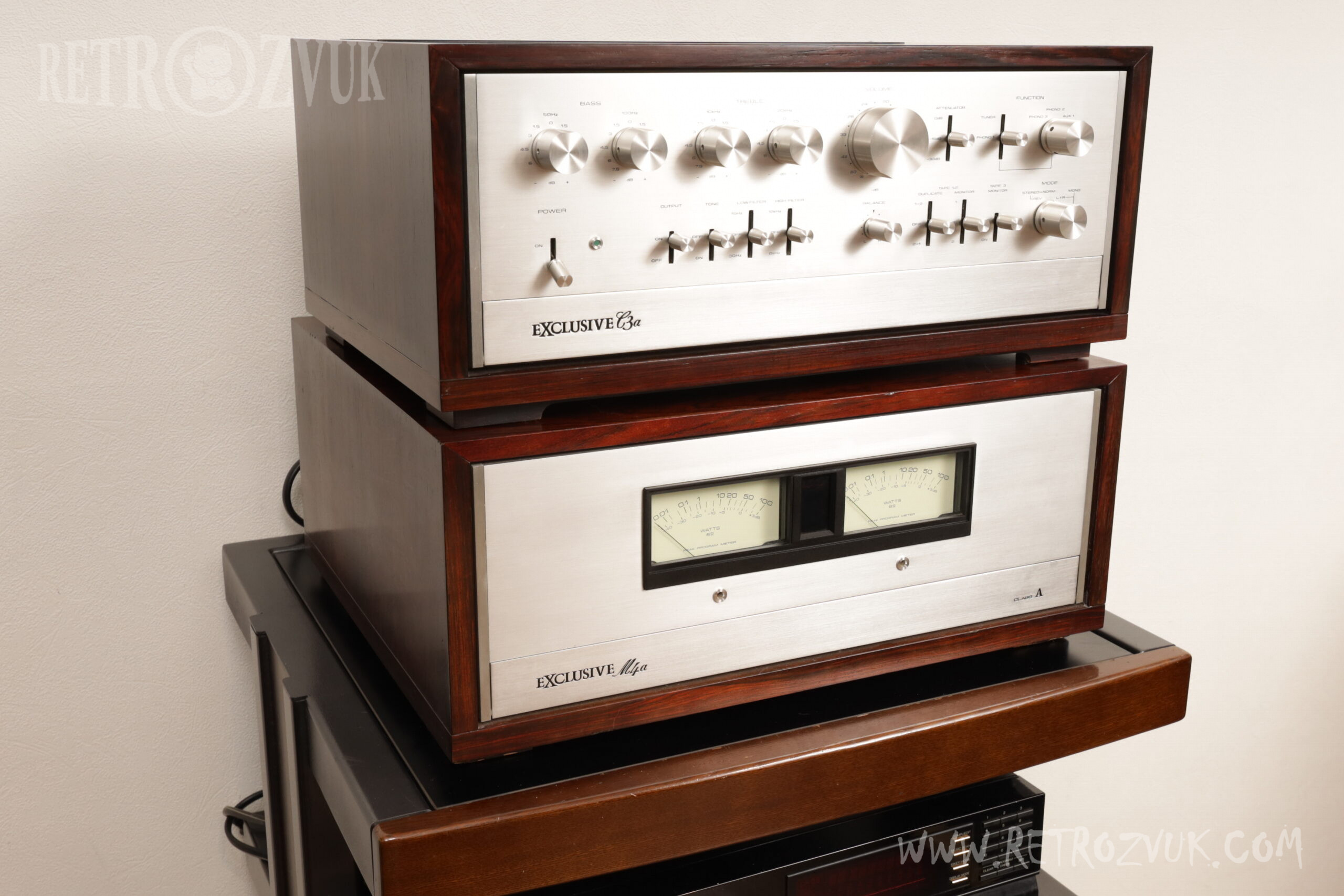

Описание
Стерео усилитель мощности, в котором высококачественное звучание достигнуто за счет использования схемы усиления класса А.
Схемотехника и конструкция
Схема: Входной дифференциальный каскад управляет push-pull каскадом предварительного усилителя, который, в свою очередь, управляет выходным каскадом. На канал используется 8 силовых транзисторов (по 4, соединенных параллельно).
Класс А: Push-pull схема, работающая в классе А, не имеет ступенчатых (notch) и кроссоверных искажений, поэтому обладает малыми искажениями даже без применения общей обратной связи (NFB). Отсутствие колебаний источника питания в зависимости от мощности обеспечивает превосходную стабильность на низких частотах и переходные характеристики.
Компоненты и материалы
Используются специально разработанные компоненты: конденсаторы (пленочные, полистирольные, электролитические), безындукционные резисторы с немагнитным основанием и т.д.
Монтажные провода — из бескислородной меди (OFC) для минимизации искажений.
Печатные платы — стеклотекстолит с медной фольгой толщиной 140 мкм (в 4 раза толще стандартной 35 мкм) для снижения сопротивления (DCR) и индуктивности.
Разъемы и соединения
Все входные/выходные разъемы и клеммы имеют позолоту для стабильности, надежности и улучшения проводимости.
В новейших разъемах типа «pin jack» вместо магнитного никелевого подслоя используется немагнитный подслой с аналогичной или лучшей стабильностью, что исключает искажения, вызванные гистерезисом, и обеспечивает надежный контакт.
Кабели питания и межблочные
Сетевой кабель: Высоконадежный, с двойной изоляцией и рассчитанный на большой ток (15 А). Жилы имеют цветовую маркировку (белый/черный) для соблюдения правильной полярности подключения к сетевой вилке.
Соединительные кабели:
Проводники — из бескислородной меди (OFC).
Разъемы — позолоченные, с немагнитным основанием для минимизации искажений.
Конструкция — Star-Quad: вместо традиционной коаксиальной, четыре жилы скручены попарно, что снижает индуктивность.
Полная экранировка проводящим полимерным материалом и оплеткой.
Результат: минимальные искажения, низкие потери, высококачественная передача сигнала.
Охлаждение и защита

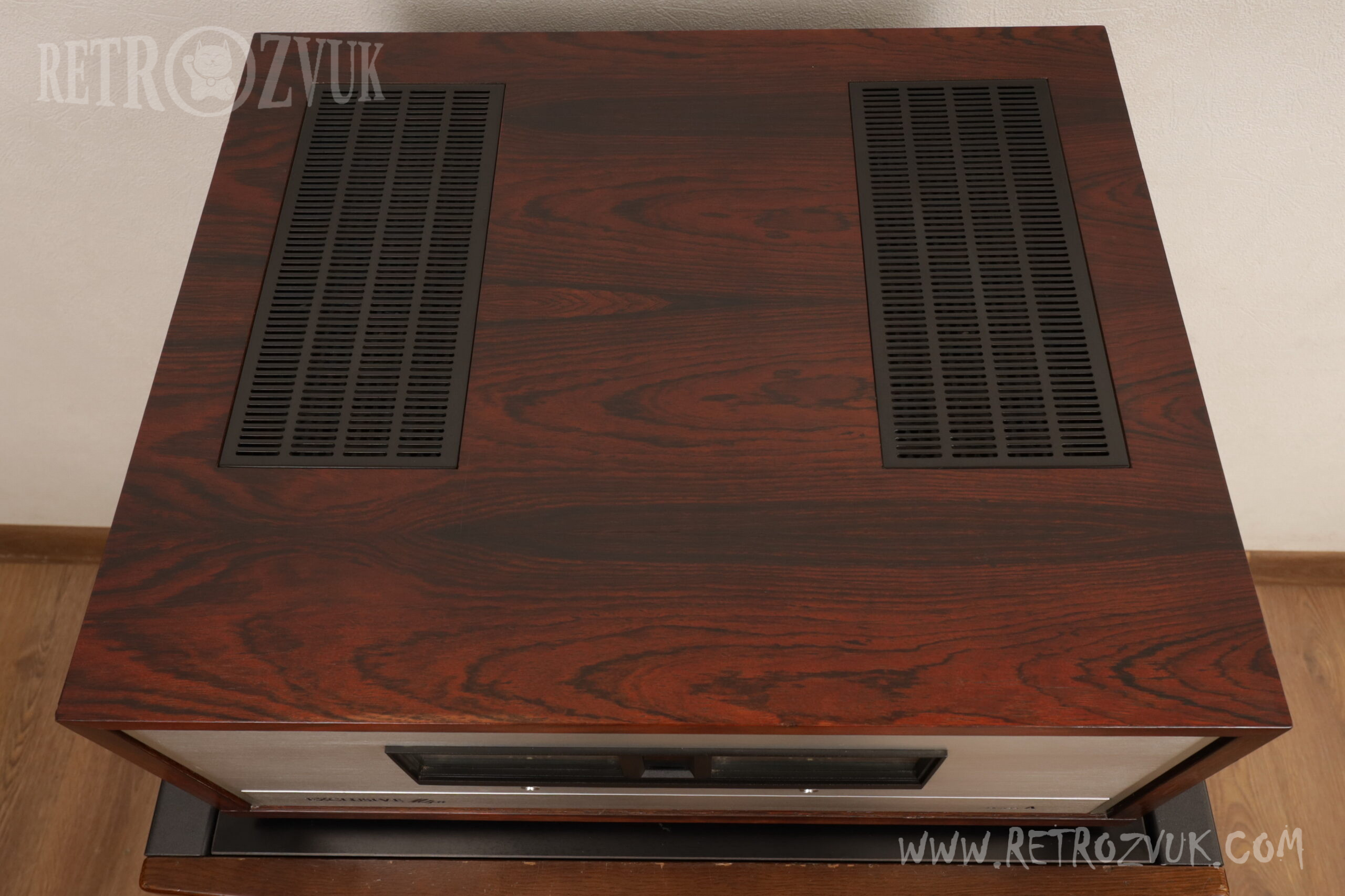

Система охлаждения: Для отвода тепла, характерного для усилителей класса А, внутреннее пространство шасси образует охлаждающий воздуховод. Используется принудительное воздушное охлаждение с помощью двух вентиляторов, установленных в нижней части корпуса. Вентиляторы работают на пониженном напряжении и низкой скорости для минимизации шума.
Система защиты: Помимо традиционной схемы защиты, отслеживающей постоянную составляющую на выходе (реле + электронная схема), добавлена дополнительная защита с использованием позисторов для термического контроля и симисторов.
| Тип | Стерео предусилитель | ||||
| Схема | Усилитель коррекции: 1 дифференциальный каскад, 3-каскадная прямая связь, класс А, SEPP Усилитель линейного сигнала: 1 дифференциальный каскад, 3-каскадная прямая связь | ||||
| Чувствительность / Входное сопротивление | Phono1: 2.5 мВ / 50 кОм Phono2: 2.5 мВ – 10 мВ / 25 кОм, 50 кОм, 100 кОм Phono3: 2.5 мВ / 50 кОм Tuner, Aux1, 2, Tape PB1, 2, 3: 150 мВ / 100 кОм Aux3: 150 мВ – ∞ / 100 кОм | ||||
| Макс. входной сигнал Phono (КГИ 0.01%, 1 кГц) | Phono1, 3: 700 мВ Phono2: 1.4 В | ||||
| Уровень выхода / Импеданс | Tape rec1, 2, 3: 150 мВ / 2.5 кОм
| ||||
| Коэффициент гармонических искажений (20 Гц – 20 кГц) | не более 0.01% (при 2 В на выходе) не более 0.01% (при 15 В на выходе) | ||||
| АЧХ | Phono: 20 Гц – 20 кГц ±0.2 дБ Tuner, Aux, Tape PB: 20 Гц – 20 кГц +0 -0.5 дБ 10 Гц – 90 кГц +0 -1 дБ | ||||
| Тонкомпенсация | НЧ (осн.): ±7.5 дБ (100 Гц), шаг 1.5 дБ НЧ (доп.): ±6 дБ (50 Гц), шаг 1.5 дБ ВЧ (осн.): ±7.5 дБ (10 кГц), шаг 1.5 дБ ВЧ (доп.): ±6 дБ (20 кГц), шаг 1.5 дБ | ||||
| Фильтры | ВЧ-фильтр (Low cut): 15 Гц (12 дБ/окт.), 30 Гц (18 дБ/окт.) НЧ-фильтр (High cut): 12 кГц (12 дБ/окт.), 8 кГц (18 дБ/окт.) | ||||
| С/Ш (IHF, А-взвешивание, вход замкнут) | Phono: 80 дБ Tuner, Aux, Tape PB: не менее 90 дБ | ||||
| Аттенюатор | -15 дБ, -30 дБ | ||||
| Используемые полупроводники | Транзисторы: 65 шт. Диоды: 48 шт. | ||||
| Напряжение питания | 100 В, 50 Гц / 60 Гц | ||||
| Потребляемая мощность (макс.) | 25 Вт | ||||
| Розетки на задней панели | Связанные с выключателем: 3 Не связанные с выключателем: 3 | ||||
| Габаритные размеры (Ш x В x Г) | 468 x 206 x 342 мм | ||||
| Вес | 12.5 кг | ||||
| Комплектация | Соединительный кабель со штекерами |
| Тип | Стерео усилитель мощности |
| Схема | 2 дифференциальных каскада, PP-драйвер, 2-каскадная схема Дарлингтона, учетверенный PP Полностью комплементарная OCL (работа в классе А) |
| Максимальная выходная мощность (20 Гц – 20 кГц, оба канала) | 50 Вт + 50 Вт (8 Ом) |
| Коэффициент гармонических искажений (20 Гц – 20 кГц) | не более 0.01% (при макс. мощности) не более 0.01% (при 25 Вт) не более 0.01% (при 1 Вт) |
| Коэффициент интермодуляционных искажений | не более 0.01% (при макс. мощности) не более 0.01% (при 25 Вт) не более 0.01% (при 1 Вт) |
| Полоса пропускания по мощности (IHF, оба канала) | 5 Гц – 100 кГц (КГИ 0.05%) |
| АЧХ (при 1 Вт) | 3 Гц – 60 кГц +0 -1 дБ |
| Чувствительность / Входное сопротивление | Input1, 2: 1 В, 2 В / 50 кОм |
| Выходные клеммы | Акустика: 8 Ом |
| Коэффициент демпфирования (20 Гц – 20 кГц, 8 Ом) | 30 и более |
| Субсонический фильтр | 8 Гц, 6 дБ/окт. |
| С/Ш (IHF, А-взвешивание, вход замкнут) | 110 дБ и более |
| Используемые полупроводники | Транзисторы: 59 шт. ИС: 6 шт. Диоды и проч.: 67 шт. |
| Напряжение питания | 100 В, 50 Гц / 60 Гц |
| Потребляемая мощность (макс.) | 320 Вт |
| Розетки на задней панели | Не связанные с выключателем: 1 |
| Габаритные размеры (Ш x В x Г) | 468 x 206 x 385 мм |
| Вес | 27.3 кг |
| Комплектация | Соединительный кабель со штекерами |
