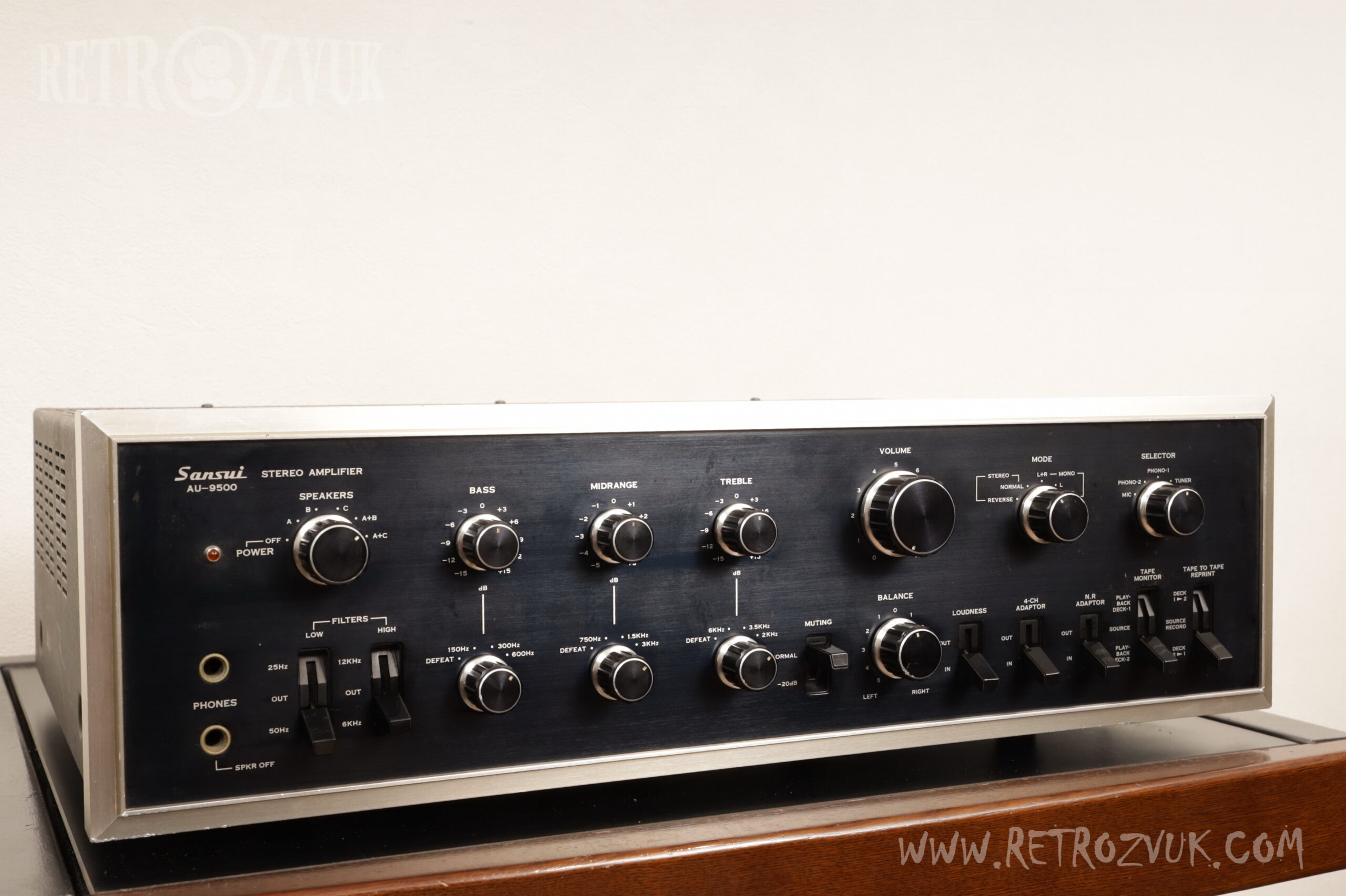

Sansui AU-9500

Усилитель интегральный Производство Япония Выпуск 1972

Sansui AU-9500 собран из тщательно отобранных элементов с использованием лучших технологий того времени, оснащённый высококлассной схемой предварительного усиления. Выход параллельный двухтактный с низким уровнем искажений даже на краях диапазона.

Блок питания оснащен большим силовым трансформатором и конденсатором большой ёмкости 4 × 4,700μF. Питание силового каскада и предварительного усилителя осуществляется другим блоком в связи с разностью напряжений питания, для обеспечения стабильности. Схема для управления силовыми транзисторами способна уменьшить в несколько раз ток коллектора и использовать в работе исключительно ту часть характеристик, которые максимально приближены к идеальным. Влияние дифференциального усилителя в комбинации с малошумящими транзисторами практически не оказывает влияния на схему. Усилитель устойчиво работает как на сверхнизких, так и на сверхвысоких частотах, что позволяет достигать звучания высокого качества.

Cхема эквалайзера трехступенчатая PNP-NPN-PNP. За счет обеспечения стабильного питания высокого напряжения удалось достичь максимально допустимого входа в 300 мВ. RIAA отклонение, влияющее на качество звучания – минимально. Схема обладает защитой транзисторов в случае перегрузки с использованием ограничителей тока. С помощью быстродействующих предохранителей осуществляется защита транзисторов и динамиков при отклонении от нормы. Для обеспечения высокого входного сопротивления на первой стадии используется прямое двухступенчатое подключение контура NF типа и использованием малошумящего полевого транзистора. Селектор оснащен переключателями и может быть отрегулирован в 9 позициях для низких, средних и высоких частот. Система активной фильтрации цепи позволяет воспроизводить звук в высоких и средних частотах без помех. При проигрывании кассеты можно её записывать и контролировать воспроизведение.

При подключении адаптера 4ch можно настроить систему стерео с четырьмя каналами. За счет использования специального адаптера осуществляется шумоподавление при воспроизведении кассеты. Громкоговорители оснащены переключателями сопротивления. Предусилитель и основной блок усиления можно использовать по-отдельности.

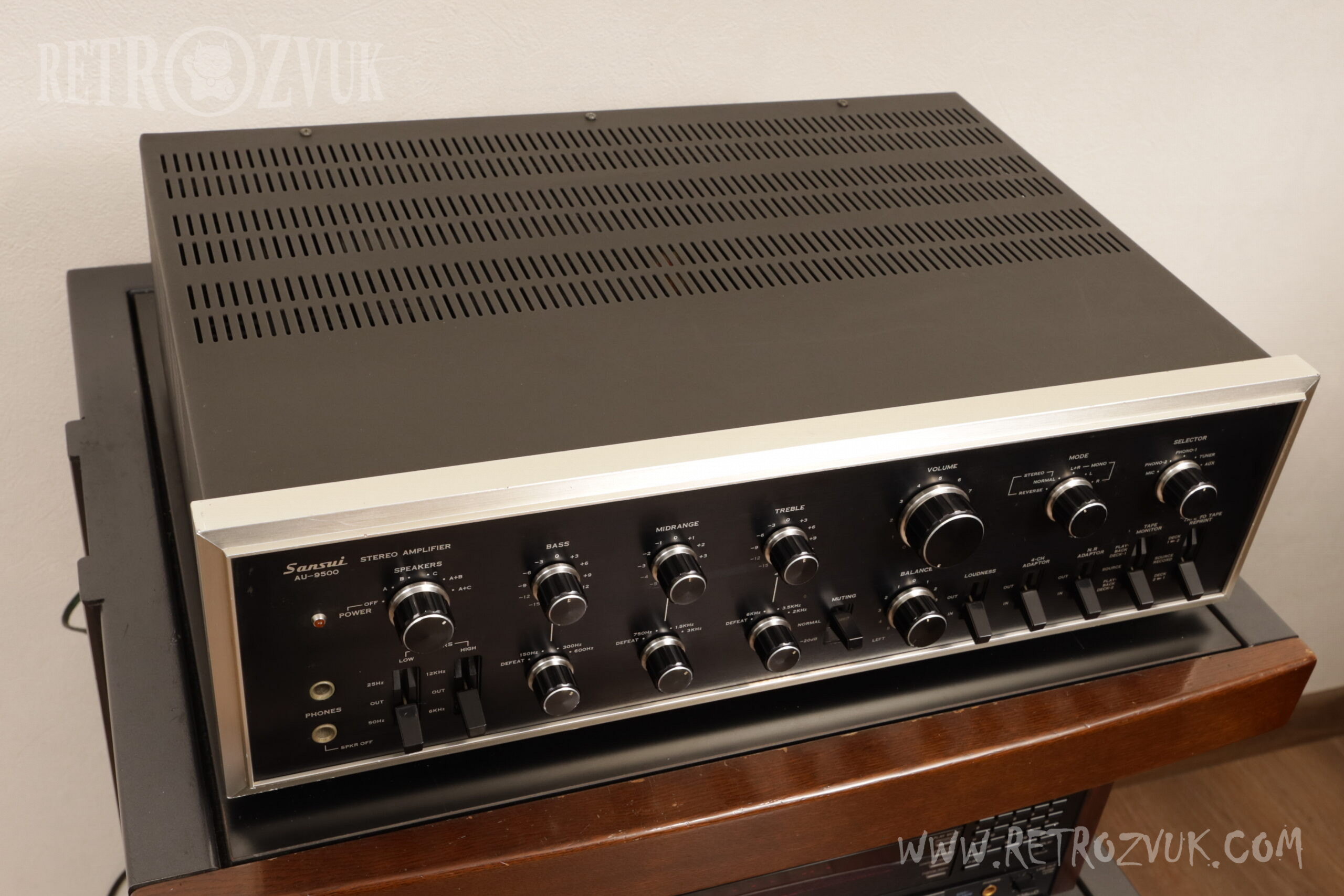

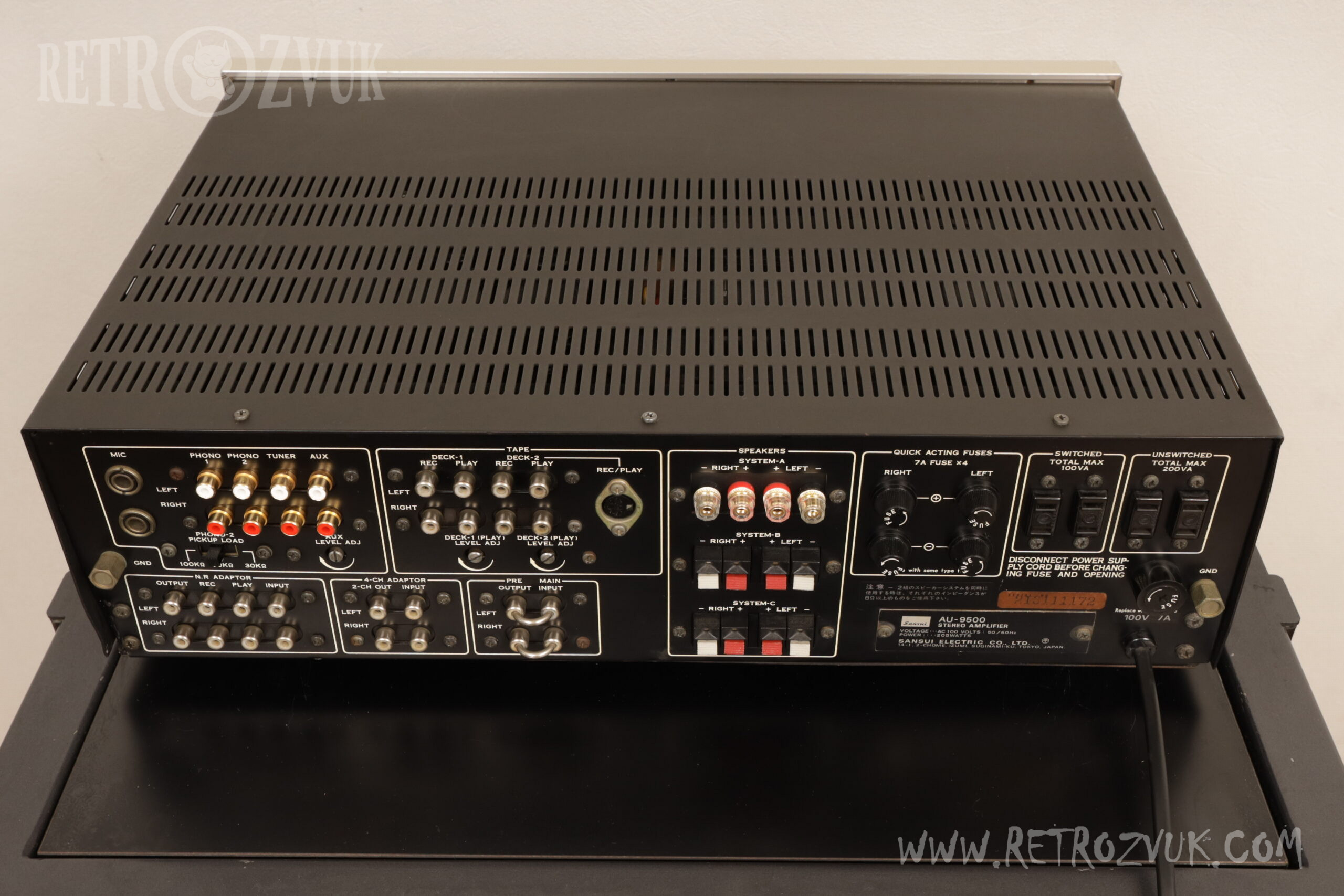

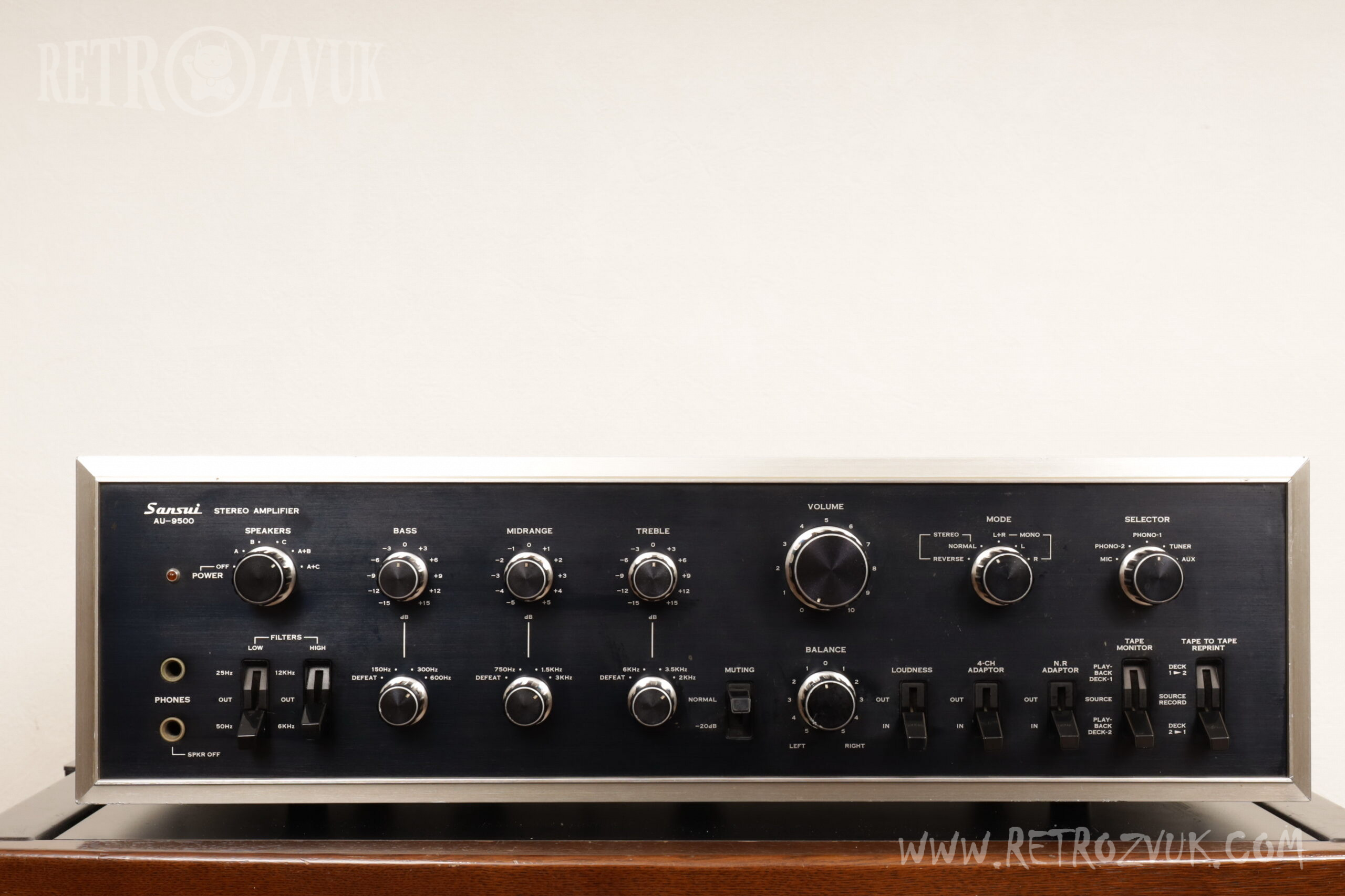

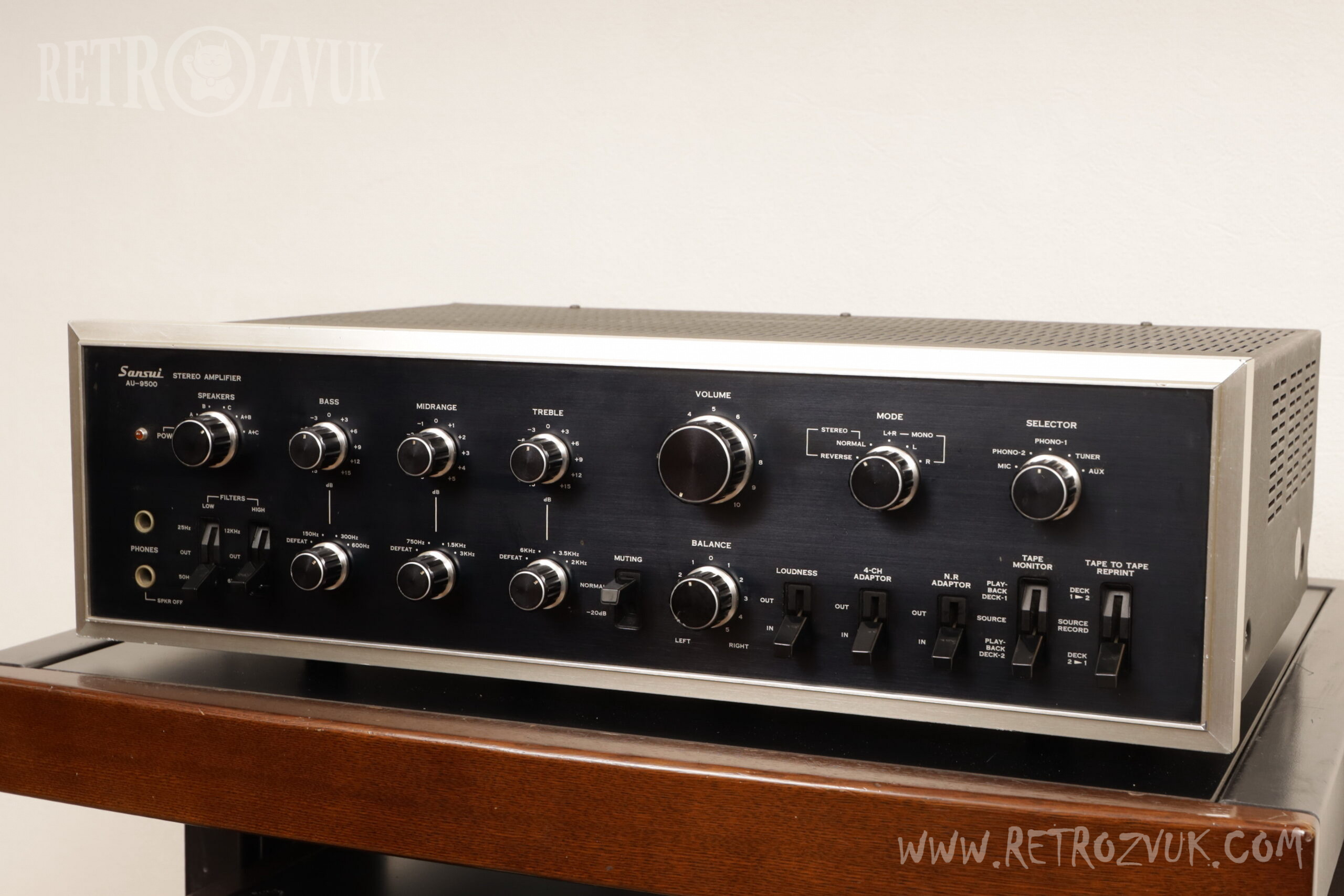

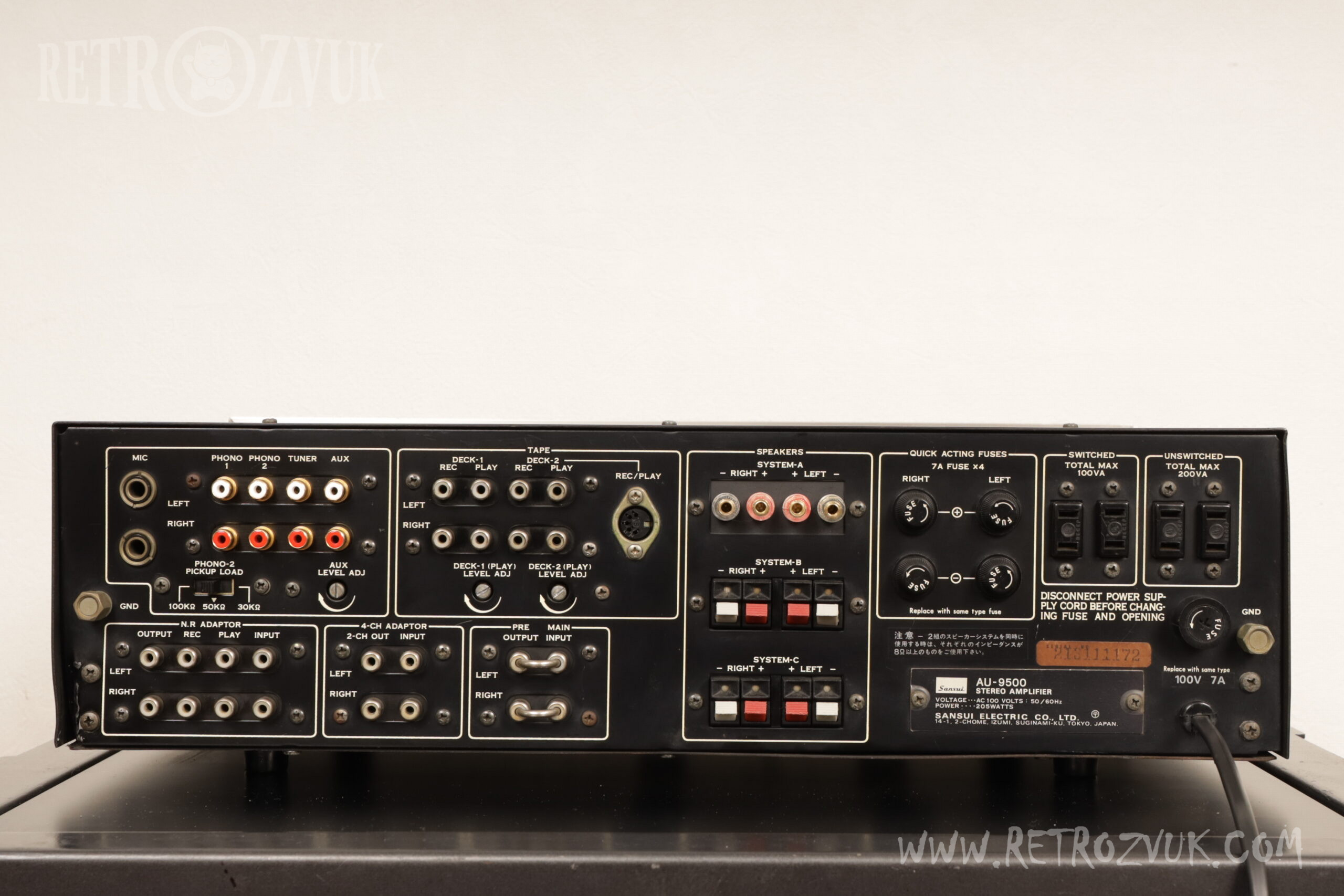

Усилитель оснащен: регулятором уровня, разъёмом DIN для упрощения подключения магнитофона, пятипозиционным переключателем режимом, разъёмом для наушников, система с автоматическим переключением между динамиками и наушниками, двумя клеммами заземления, а также четырьмя выходами переменного тока. Все ручки изготовлены из алюминия.
