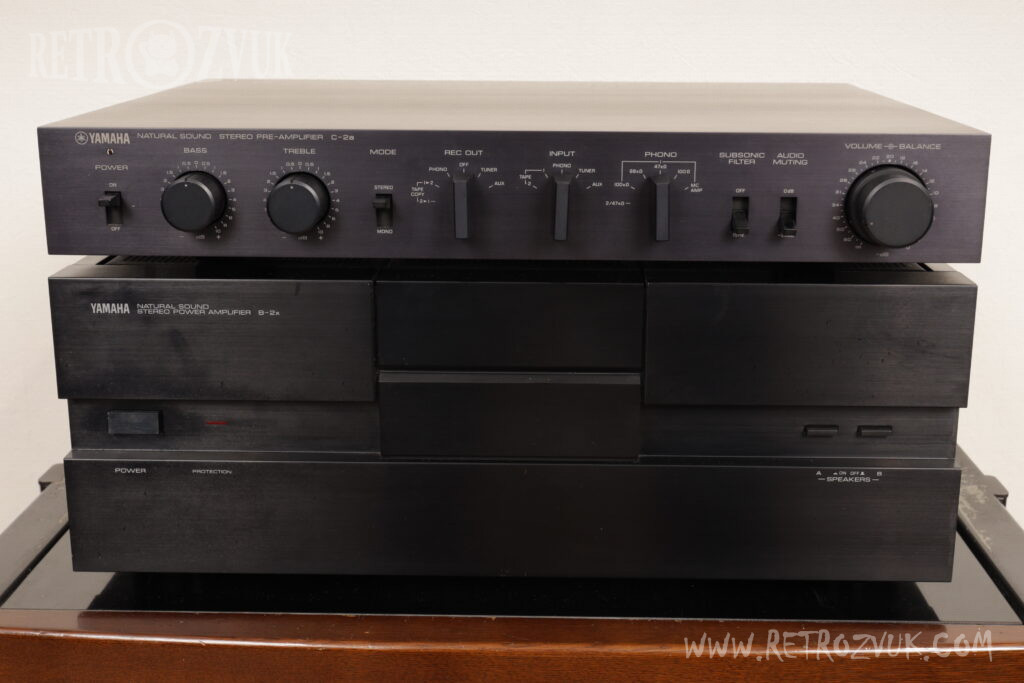

Yamaha C-2a + B-2x

Усилитель C-2a

 представляет собой усовершенствованную версию модели C-2, в которой используются новейшие разработки, включая малошумящие Dual FET с высокой крутизной (High-gm).

Основная схема включает:

• Малошумящий предусилитель для МС-картриджей

• Корректор с подавлением токовых шумов

• Высокоточный тон-контроль
  Все каскады выполнены по балансной push-pull схеме с минимальными искажениями и DC-связью.

Улучшения в C-2a по сравнению с C-2:

• Значительное улучшение параметров: коэффициента гармоник, соотношения сигнал/шум, АЧХ, переходных характеристик

• Добавлен выбор Phono/Rec out

• Плавная регулировка тембра

• Применены тщательно отобранные компоненты

Корректор RIAA:

• Входной каскад: новейшие малошумящие Dual FET 2SK101 с:

  • Рекордно низким 1/f-шумом

  • Высокой крутизной 120 мСм

  • Идеальной парной характеристикой

• Инновационная каскодная bootstrap-схема:

  • Подавление дрейфа нуля в DC-усилителе

  • Улучшение АЧХ

  • Снижение токовых шумов

  • Автобалансирующая активная нагрузка

Предоконечный каскад построен на current-mirror дифференциальной схеме, выходной каскад — двухтактный комплементарный эмиттерный повторитель с:

• Сверхнизким выходным сопротивлением (100 Ом)

• Высоким напряжением при минимальных искажениях

Компоненты RIAA-коррекции:

• Прецизионные металлоплёночные резисторы

• Термокомпенсированные полипропиленовые конденсаторы нового поколения

Подавление токовых шумов:

• Применены высокоомные резисторы с активной компенсацией

• Эквивалентное сопротивление нагрузки снижает шумы в 4-5 раз

МС-усилитель:

• 8 параллельных малошумящих транзисторов (4 NPN/4 PNP)

• Каскодная комплементарная push-pull схема

• Исключительные параметры по шумам (1.5 нВ/√Гц)

Гибкая настройка Phono:

• 3-позиционный переключатель нагрузки

• Возможность подключения внешних конденсаторов

• Специальный режим 100 Ом для высокоомных МС-картриджей

Тон-контроль:

• Дифференциальная схема с FET на входе

• Полное отключение коррекции в среднем положении

• Прецизионные полипропиленовые конденсаторы (точность 1%, ТК 50 ppm/°C)

• Специальные проводящие пластиковые потенциометры

Питание:

• Трансформеры с OI-сердечником

• Аудиофильские электролиты

• Стабилизаторы с avalanche-диодами

• Отдельный низкоимпедансный источник для МС-усилителя

Дополнительные функции:

• Субсонный фильтр

• Аудио-мьютинг -20 дБ

• Независимый выбор Rec out

• Защита от щелчков при включении

• Розетка для периферии

Компонентная база:

• Платы с медными шинами
• Конденсаторы Yamaha Original

• Позолоченные разъёмы

• Прецизионные резисторы и конденсаторы
