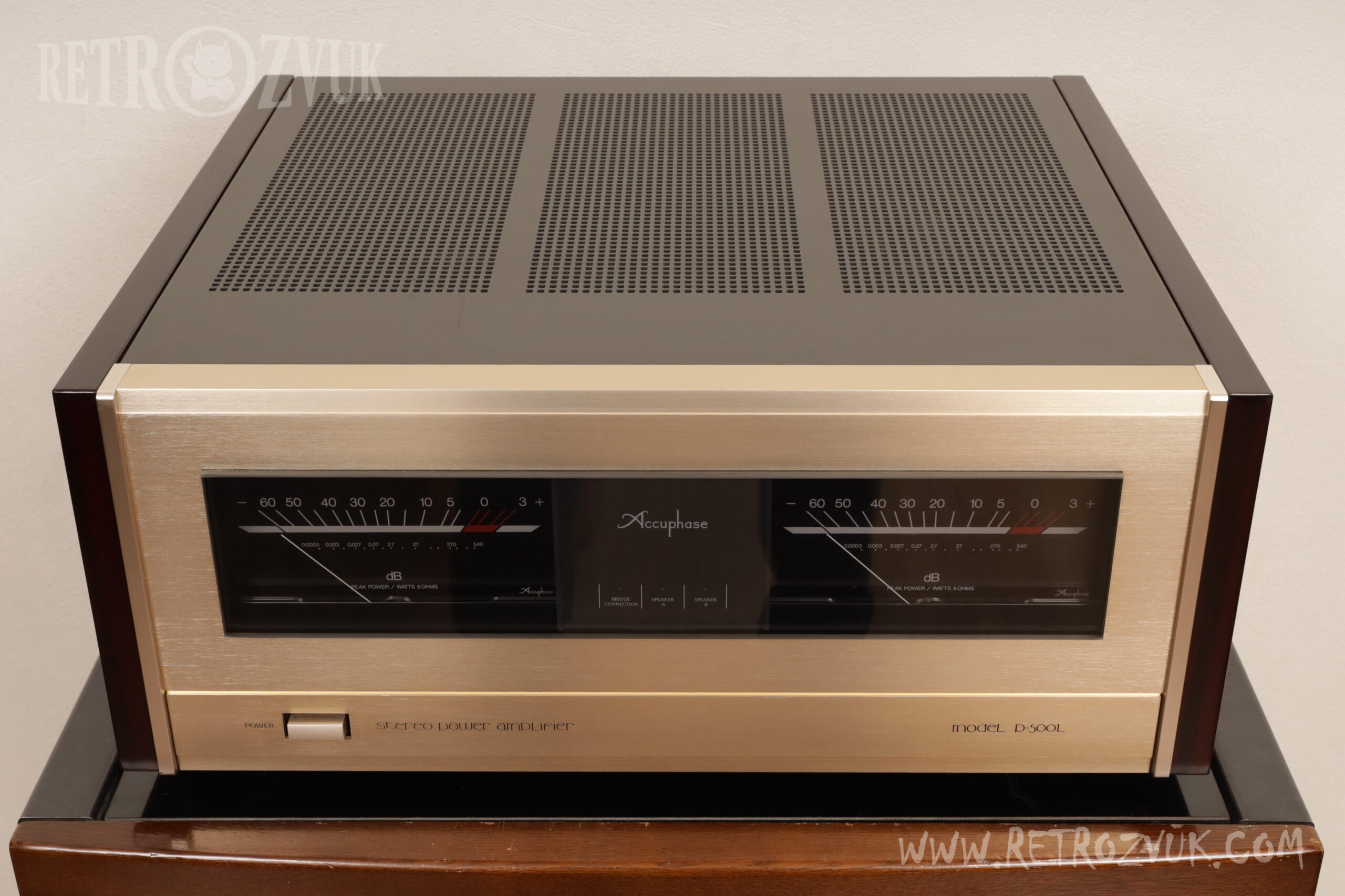

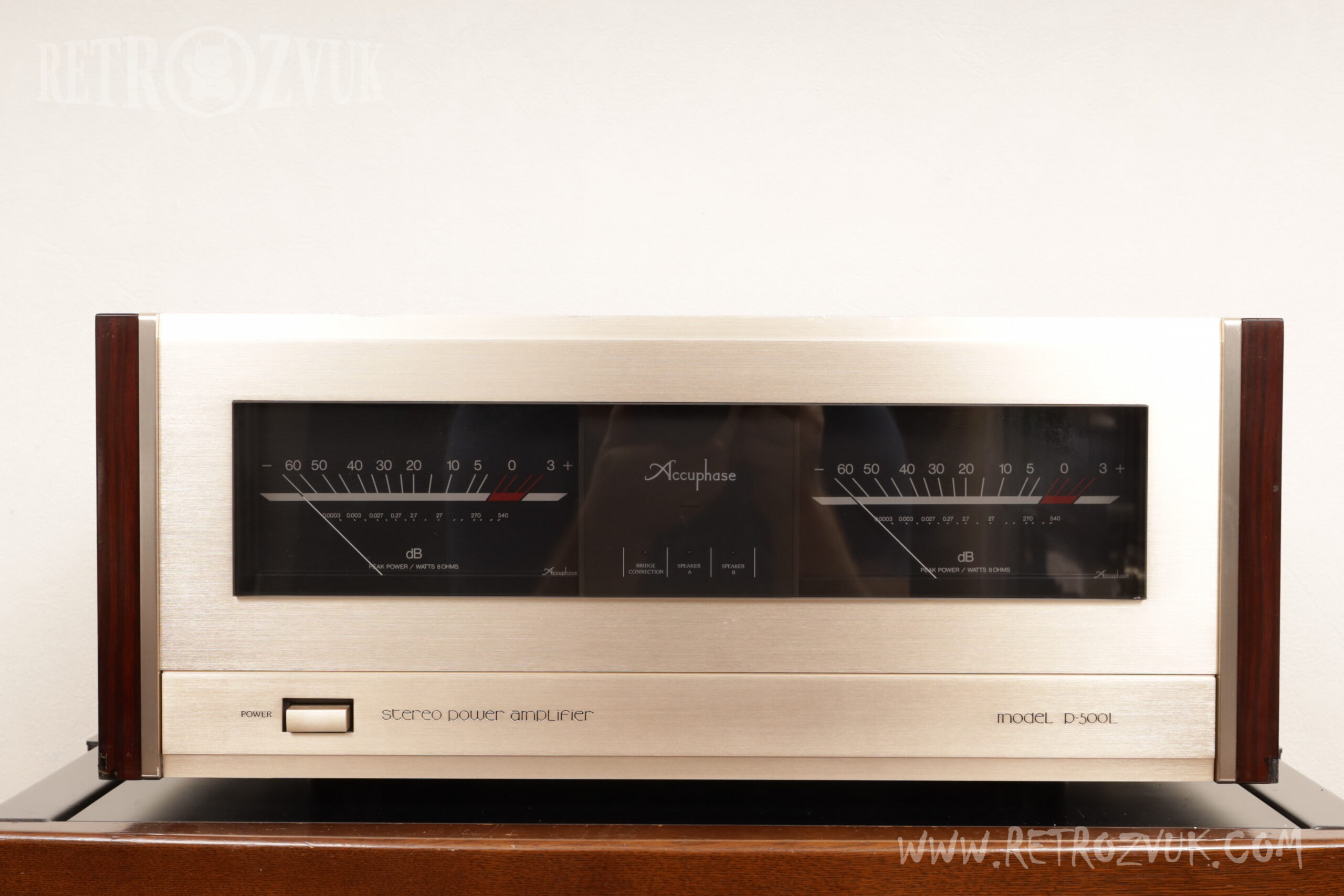

Усилитель мощности, пр-во Япония, Выпуск 1989 г.
Разработан с использованием технологий, применённых в моделях M-1000 и P-800.
1. Выходной каскад
10 пар мощных транзисторов (Pc 150W) на канал в параллельном push-pull включении
Снижение импеданса в 10 раз по сравнению с одиночными транзисторами
Суммарная мощность рассеивания 3000W обеспечивает стабильную работу с акустикой сложного импеданса
2. Устранение переходных искажений
Точная установка рабочей точки для исключения режима отсечки
Предварительный каскад на MOSFET в классе А
Каскодная push-pull схема с:
Широкой полосой пропускания
Высокой линейностью
Расширенным динамическим диапазоном
3. Входной каскад
Дифференциальная push-pull схема класса А
Улучшенные фазовые характеристики ВЧ-диапазона
4. Режим мостового включения (BTL)
Преобразование в моноусилитель без дополнительных инвертирующих каскадов
Переключение полярности через дифференциальные входы
5. Блок питания
Раздельные обмотки трансформатора для выходного и предварительного каскадов
Независимые выпрямители для каждого канала
6. Входные цепи

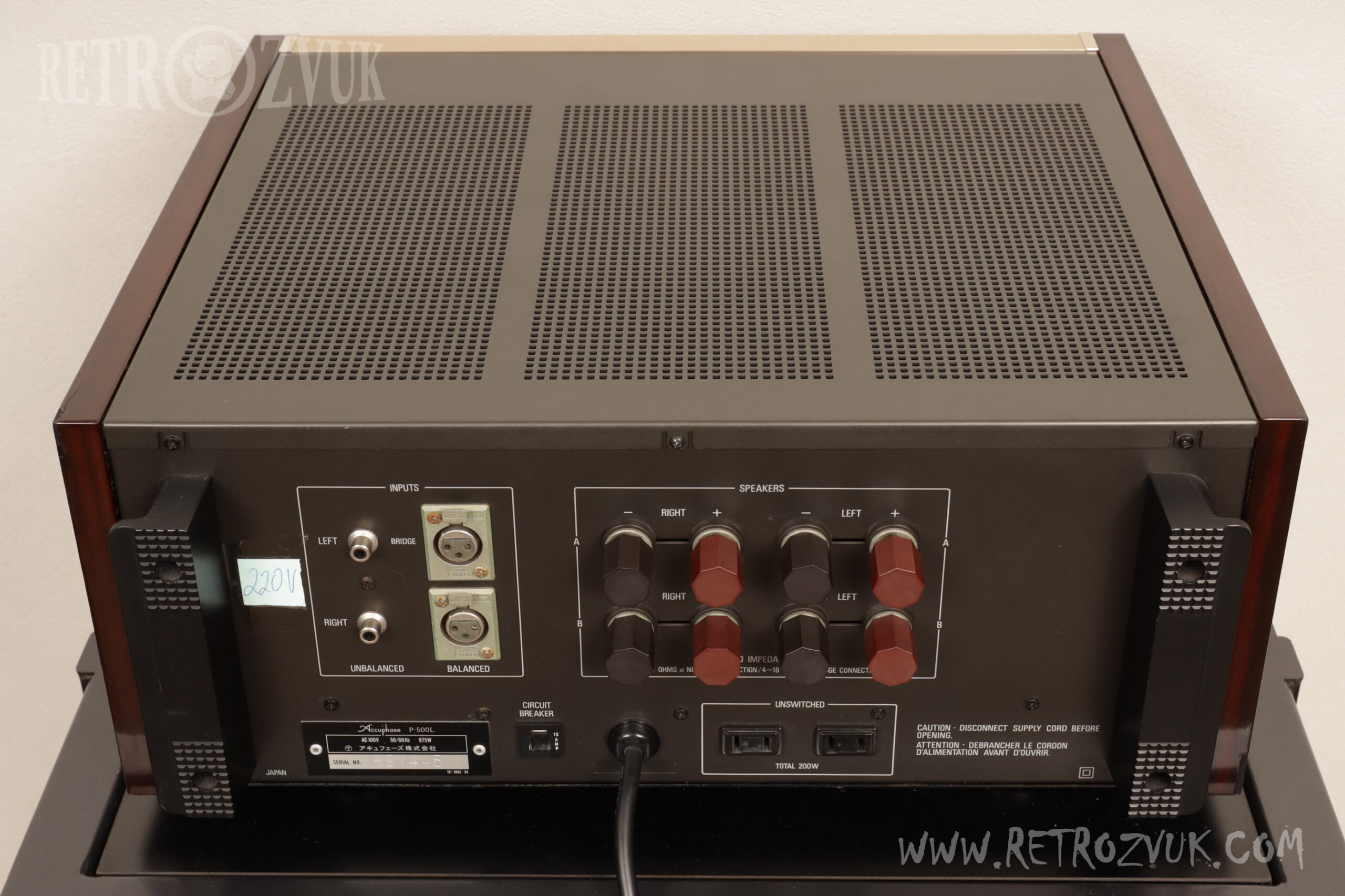

2 типа входов:
Стандартный (20 кОм)
Профессиональный балансный (40 кОм, XLR)
Прецизионный аттенюатор с шагом 1 дБ
7. Защита и индикация
DC-сервосистема для устранения смещения постоянного тока

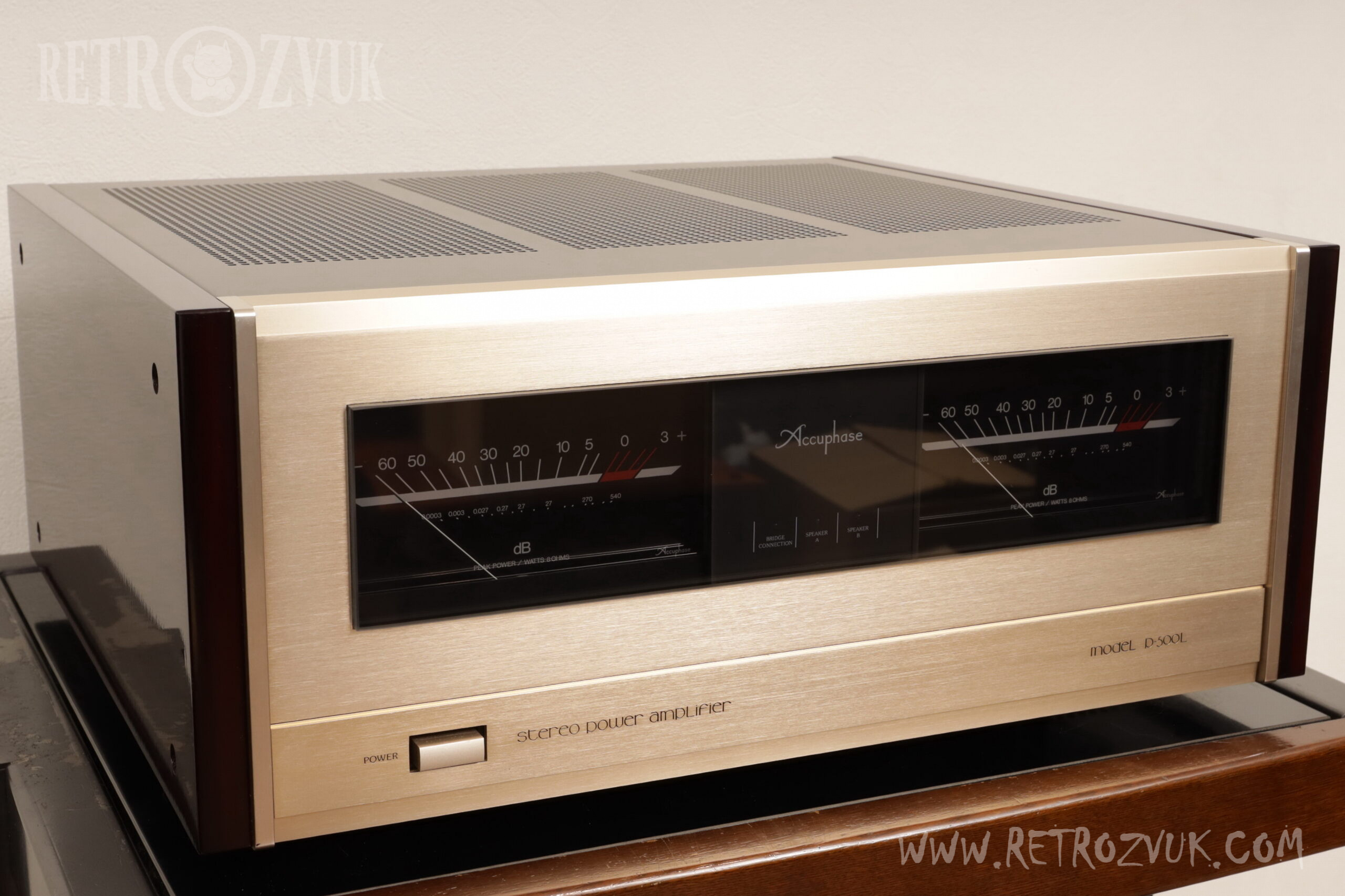

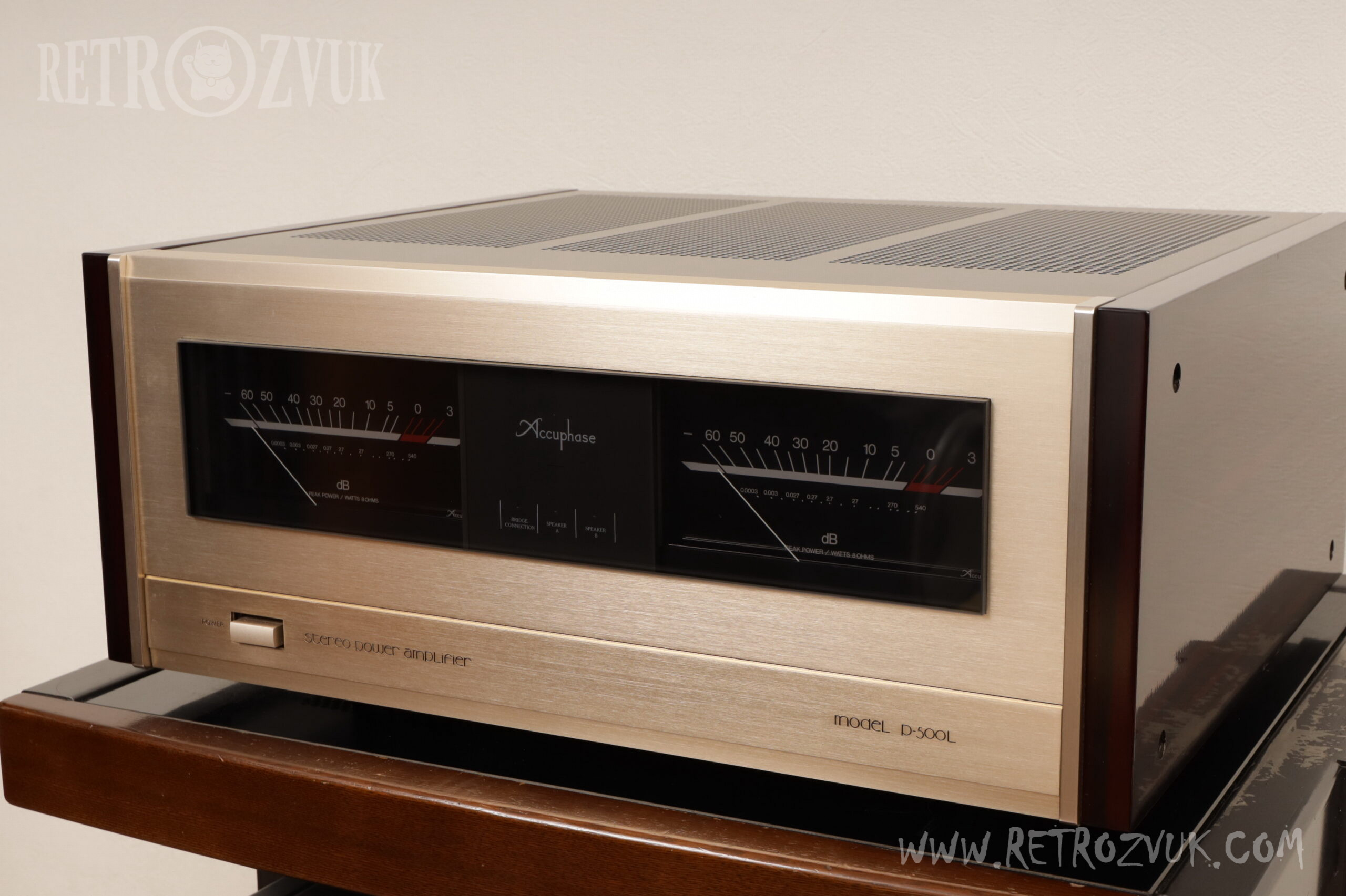

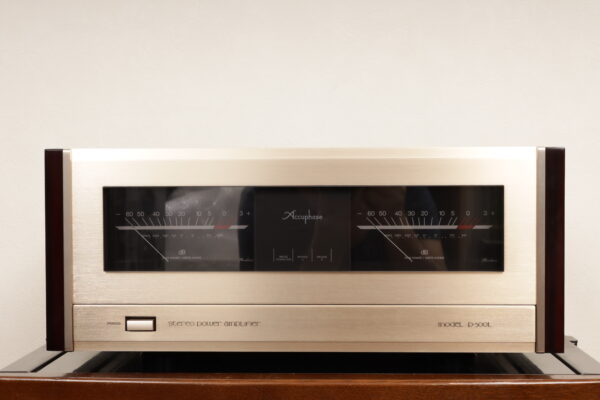

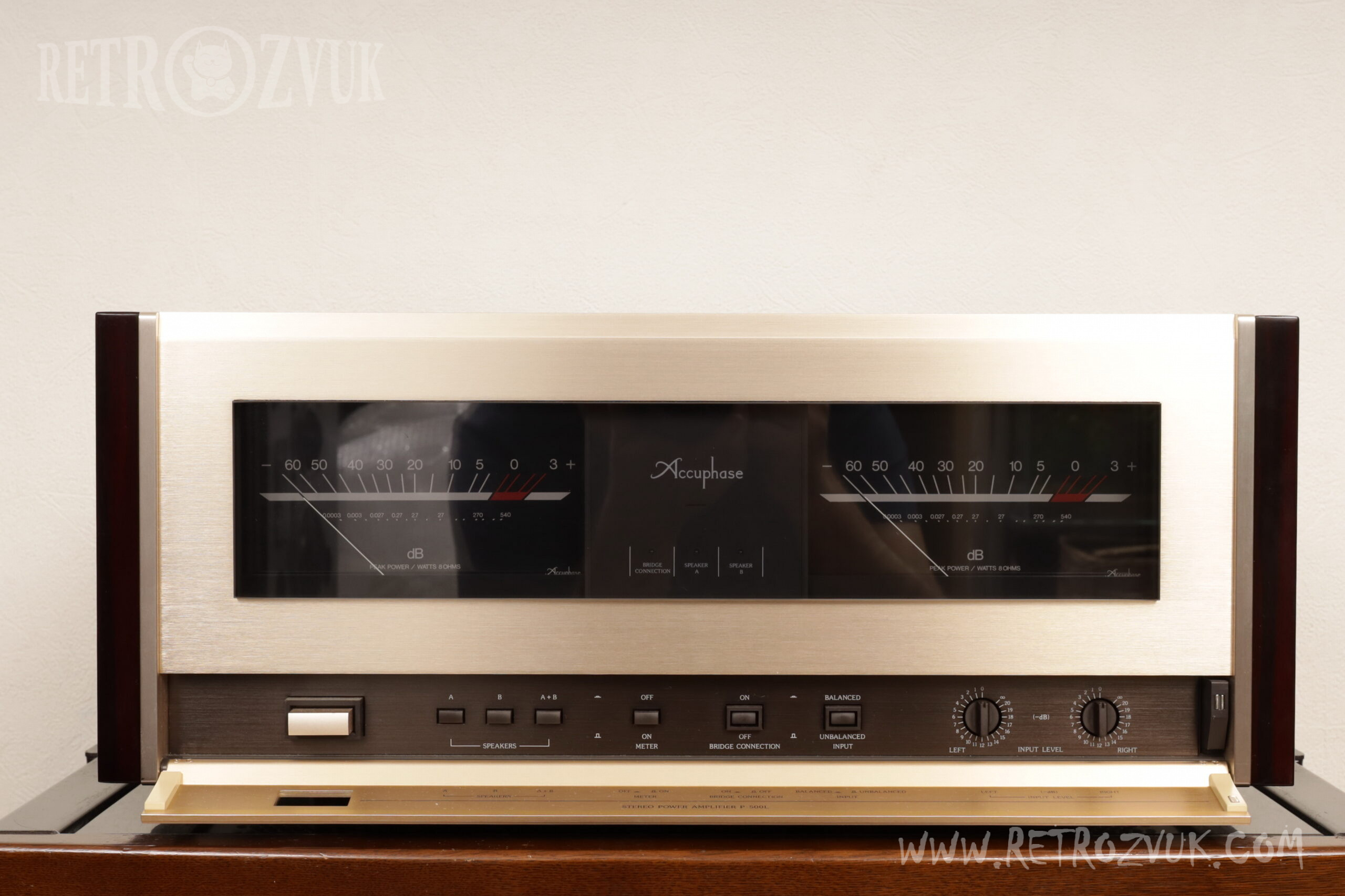

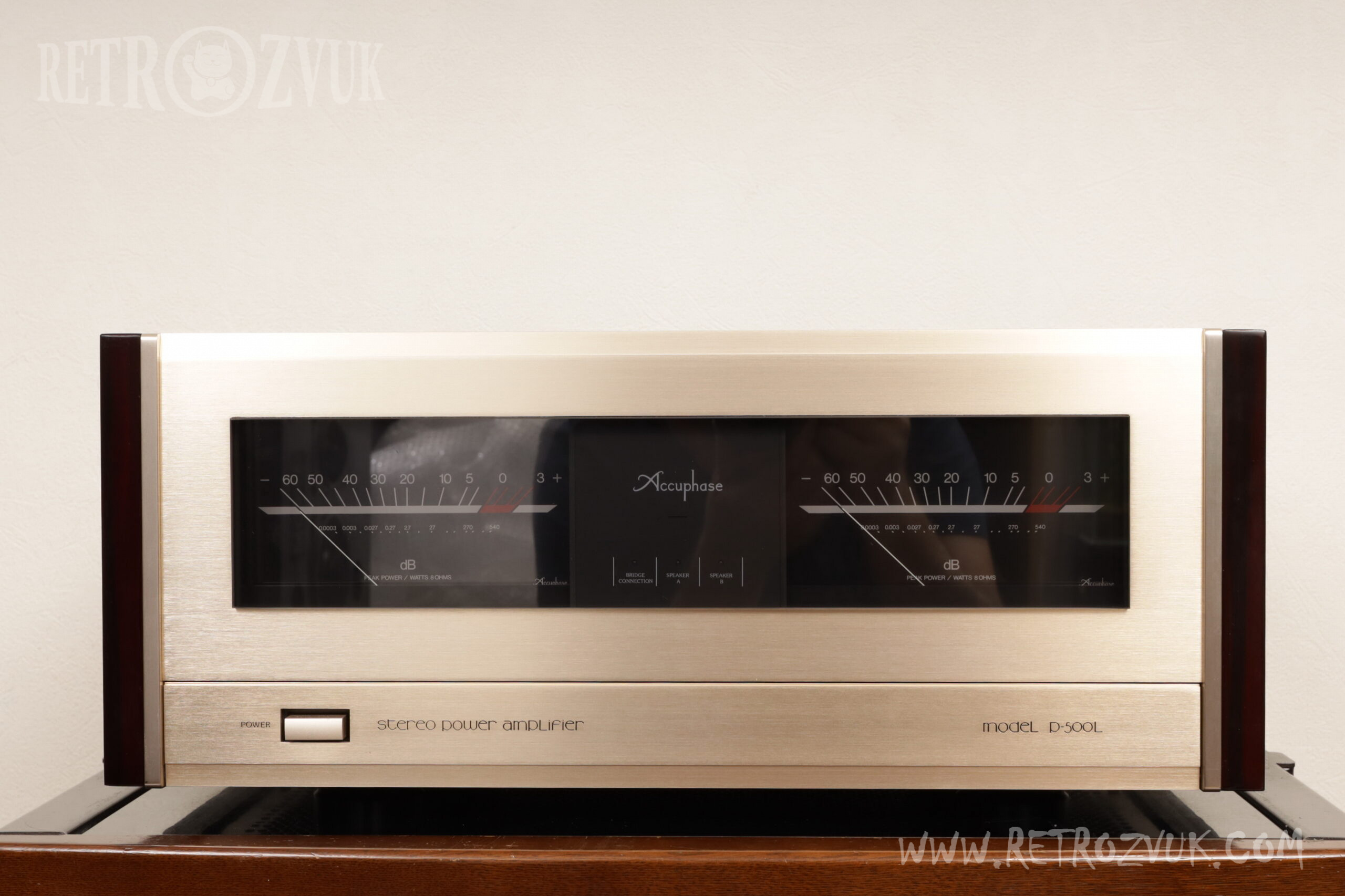

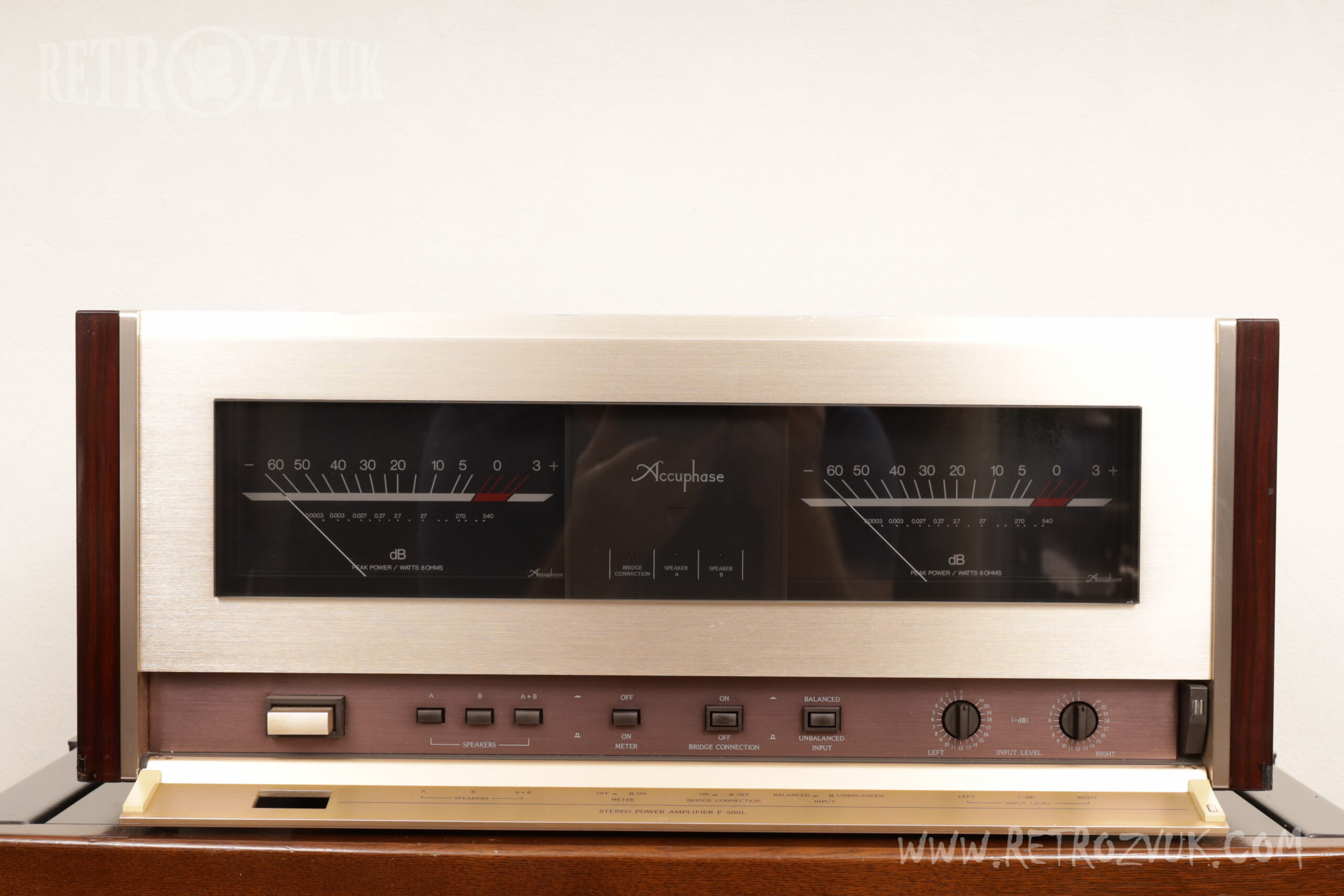

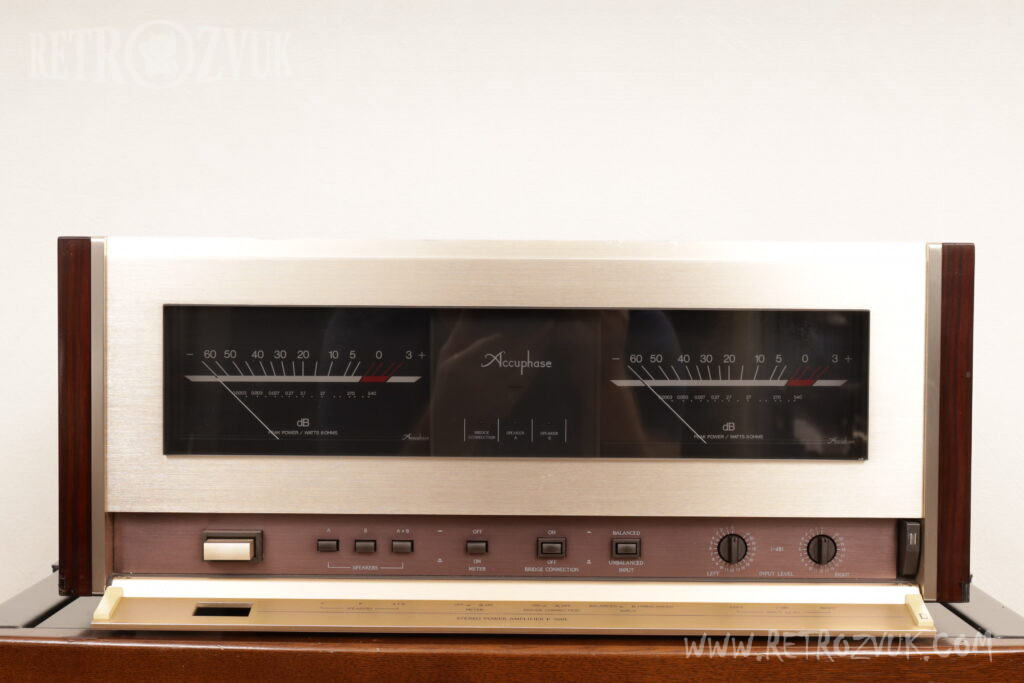

Аналоговый измеритель мощности с диапазоном -60 дБ (0.00027 Вт) до +3 дБ (540 Вт)
Возможность отключения подсветки

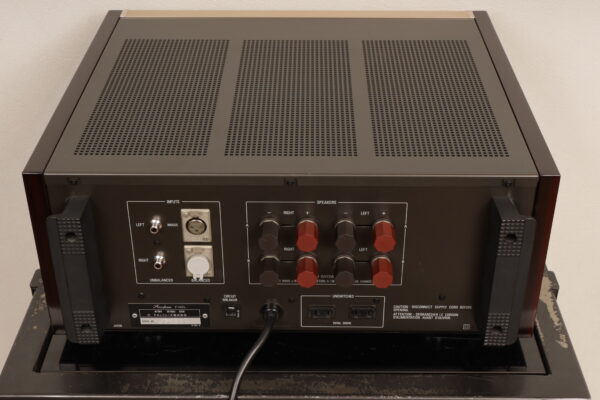

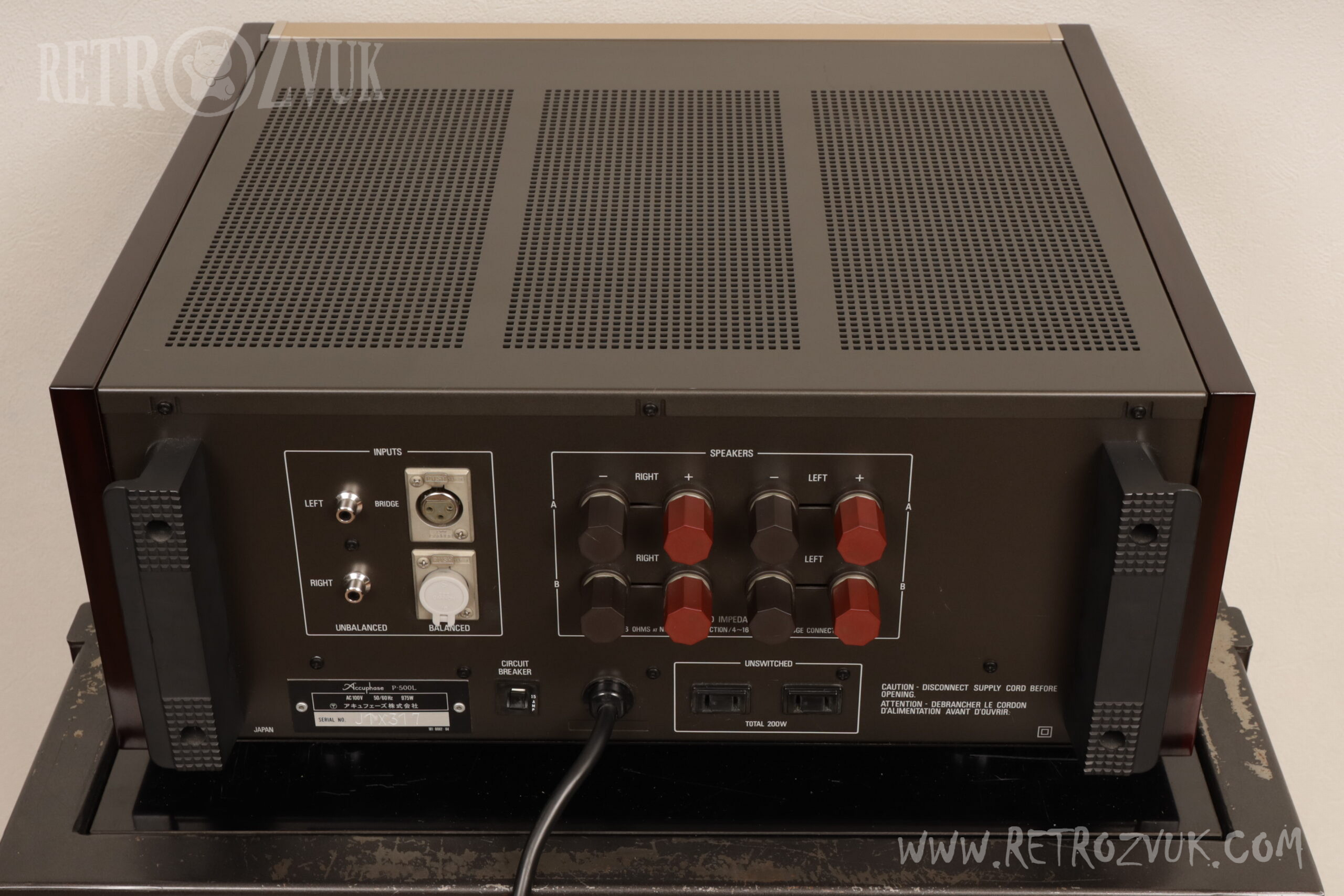

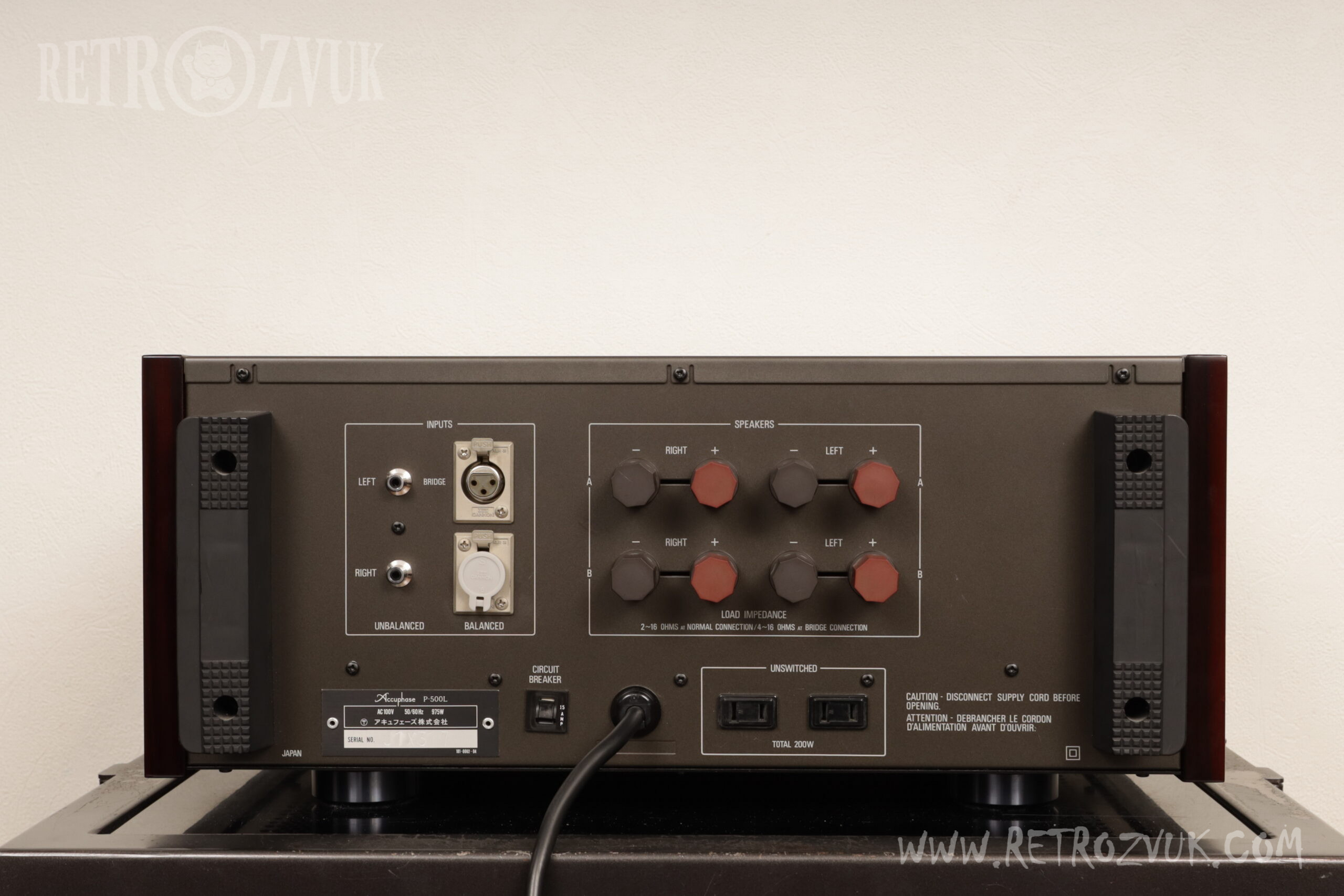

8. Коммутация акустики

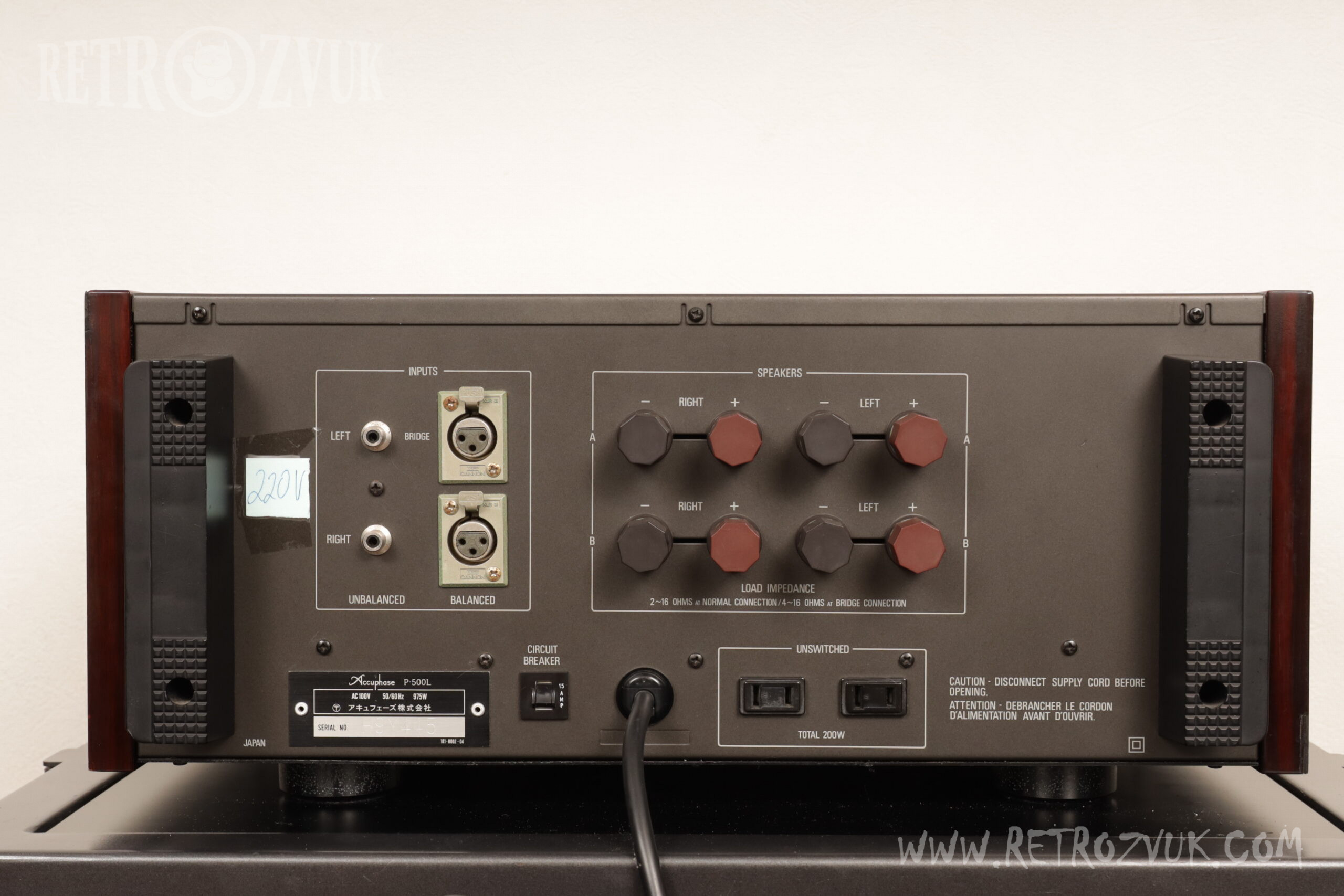

2 пары клемм с возможностью:
Параллельного включения
Подключения bi-wiring систем
Дизайн:

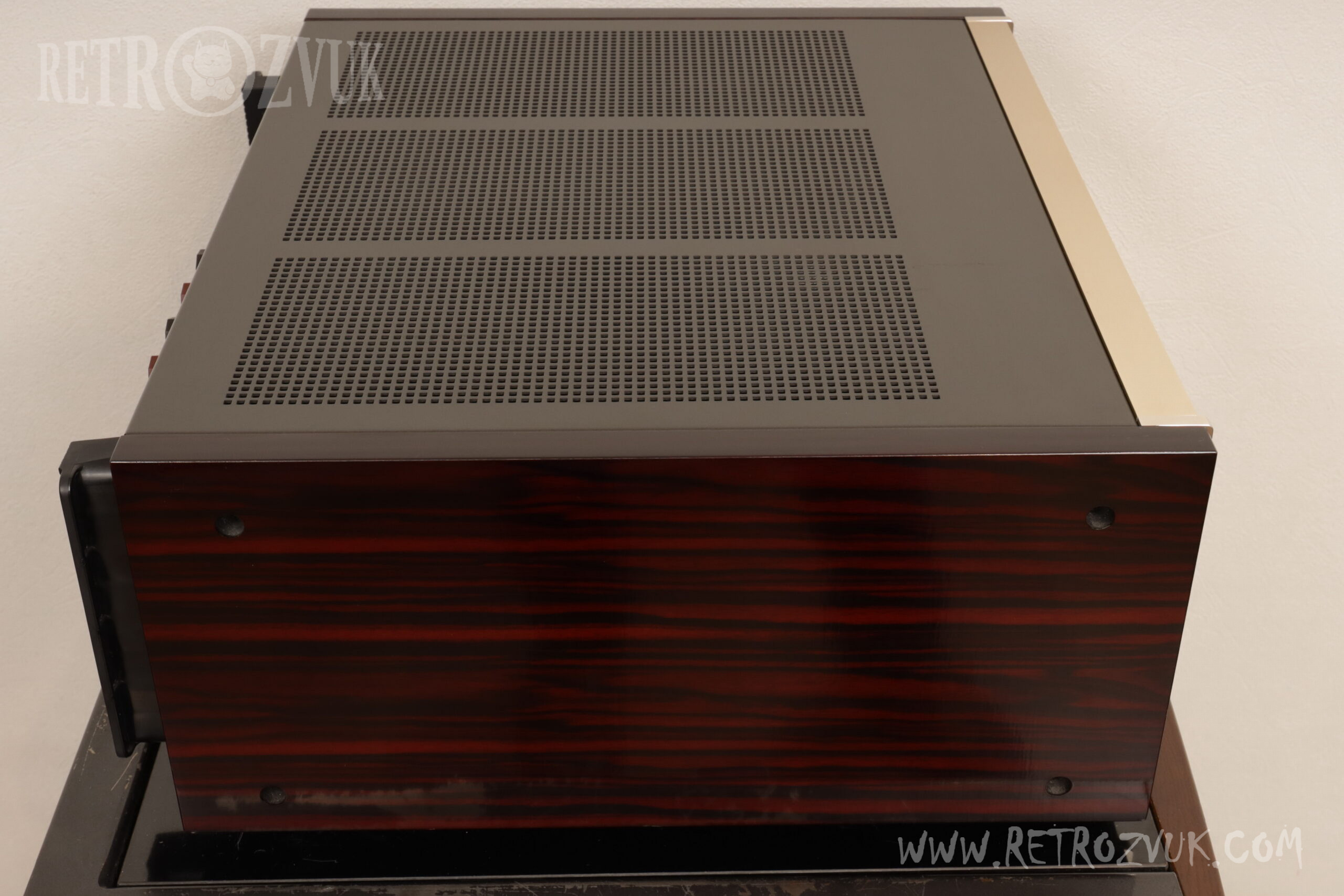

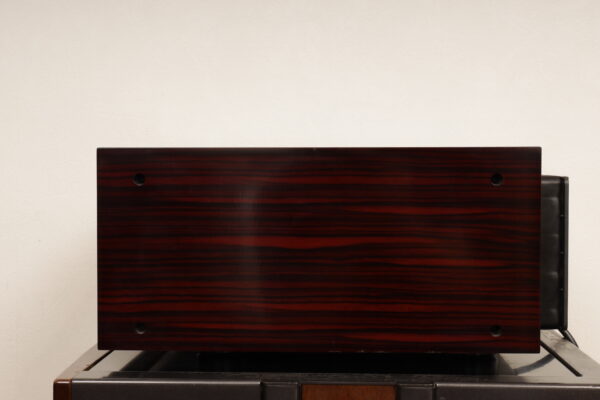

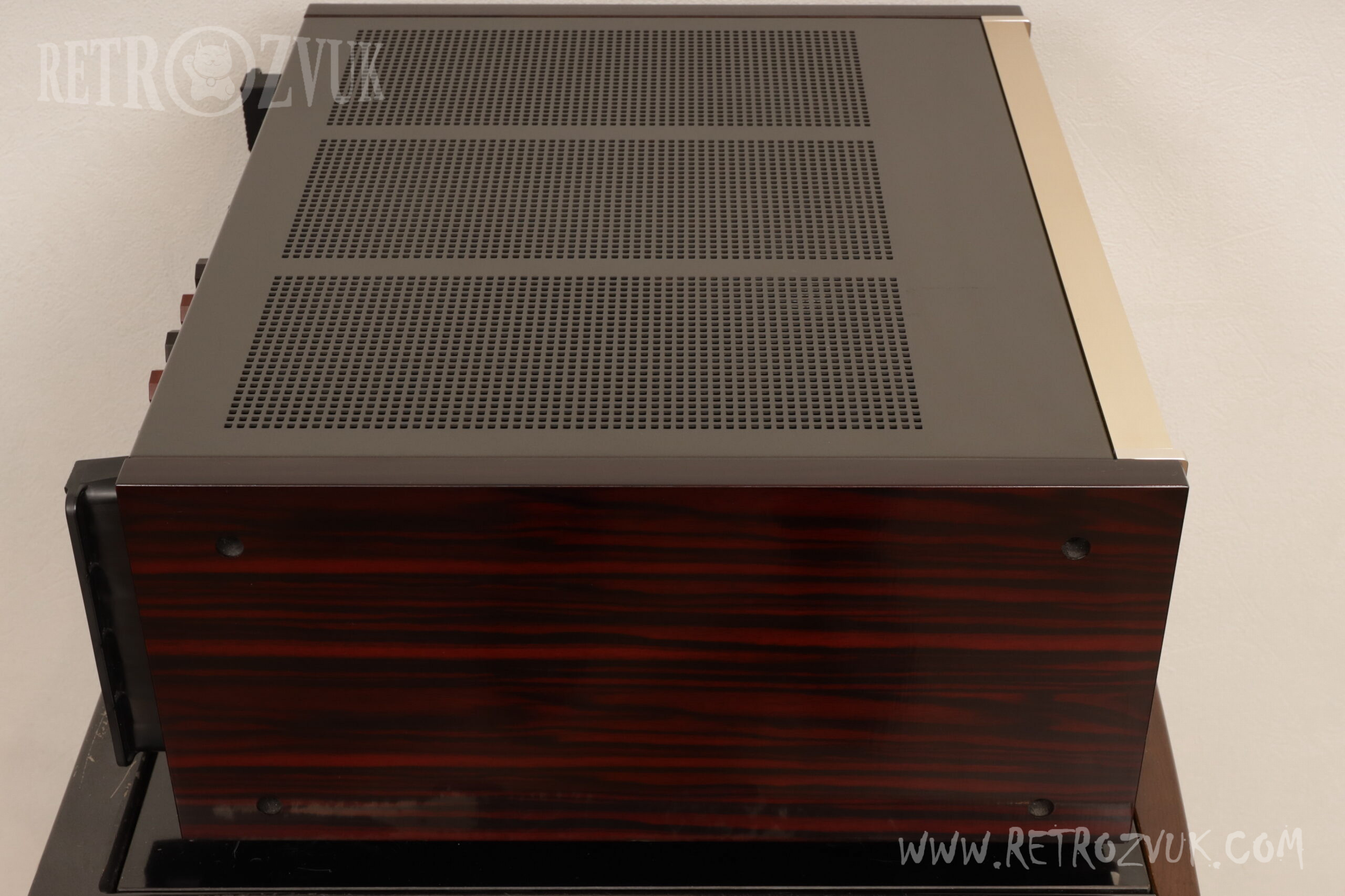

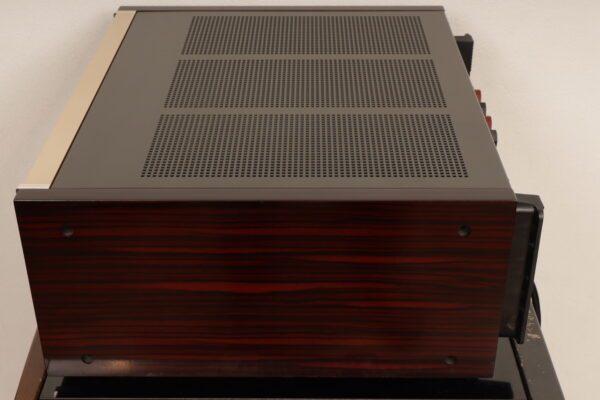

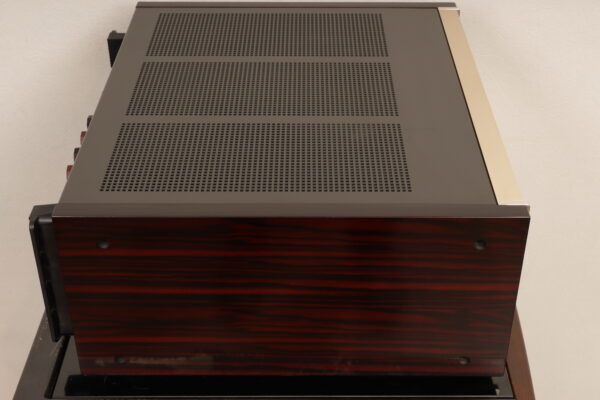

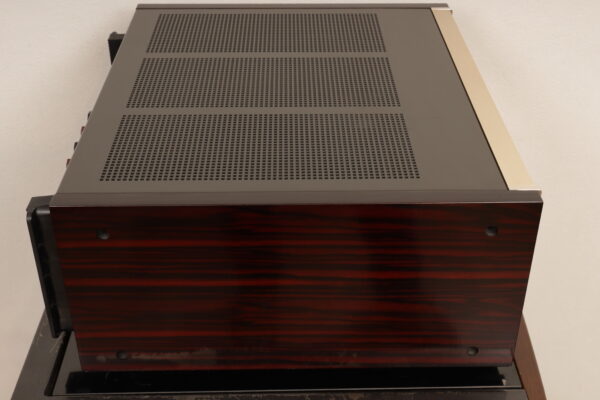

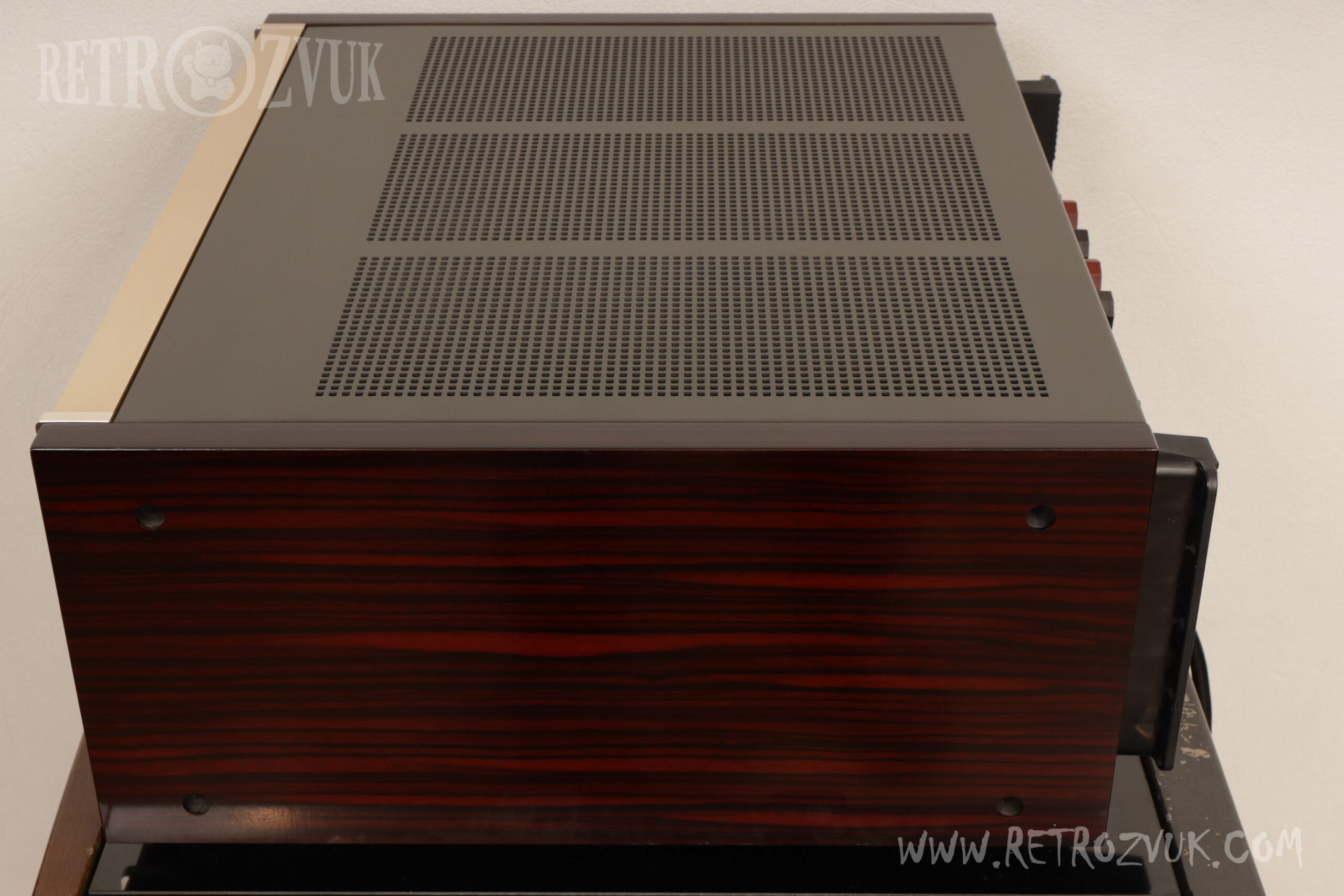

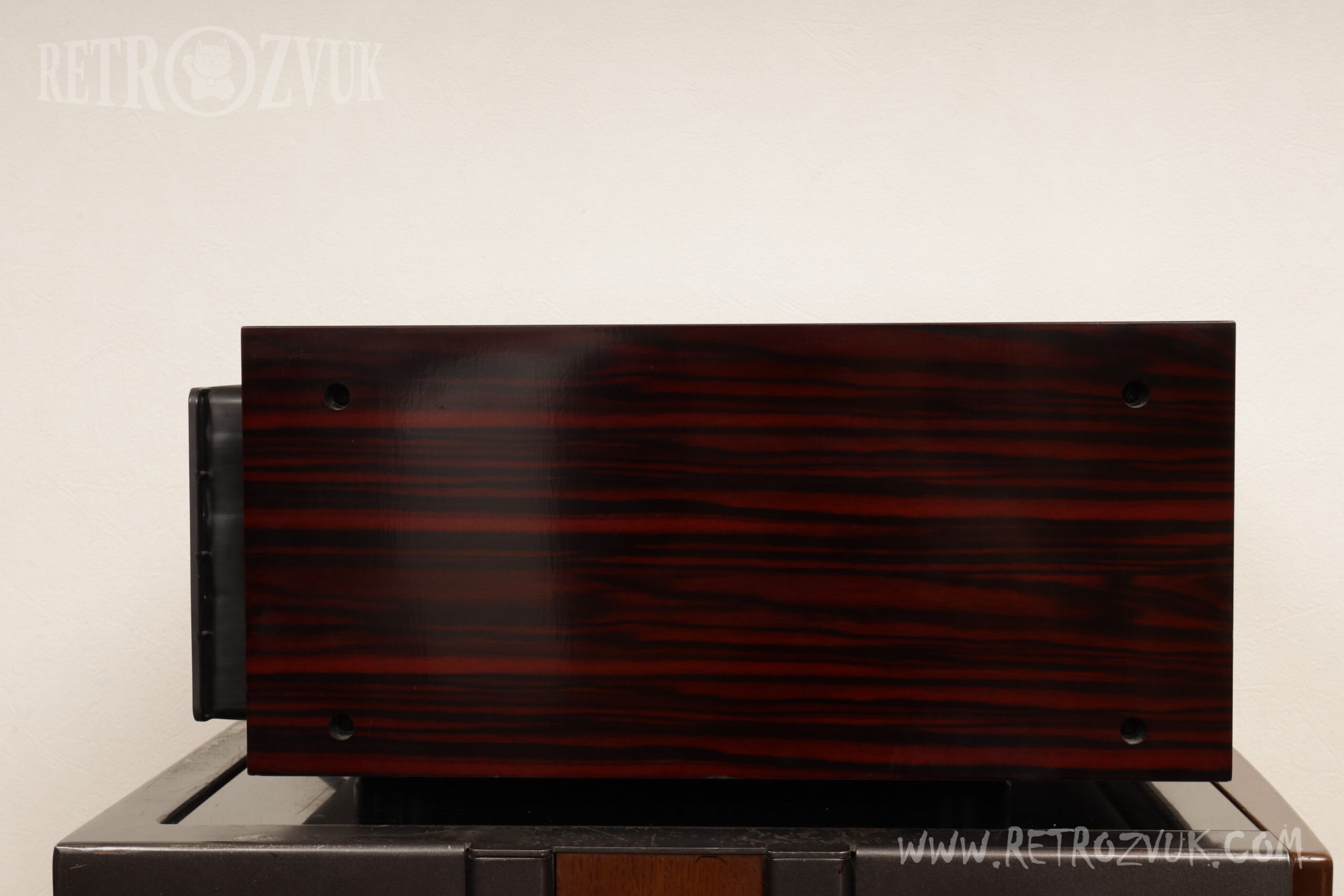

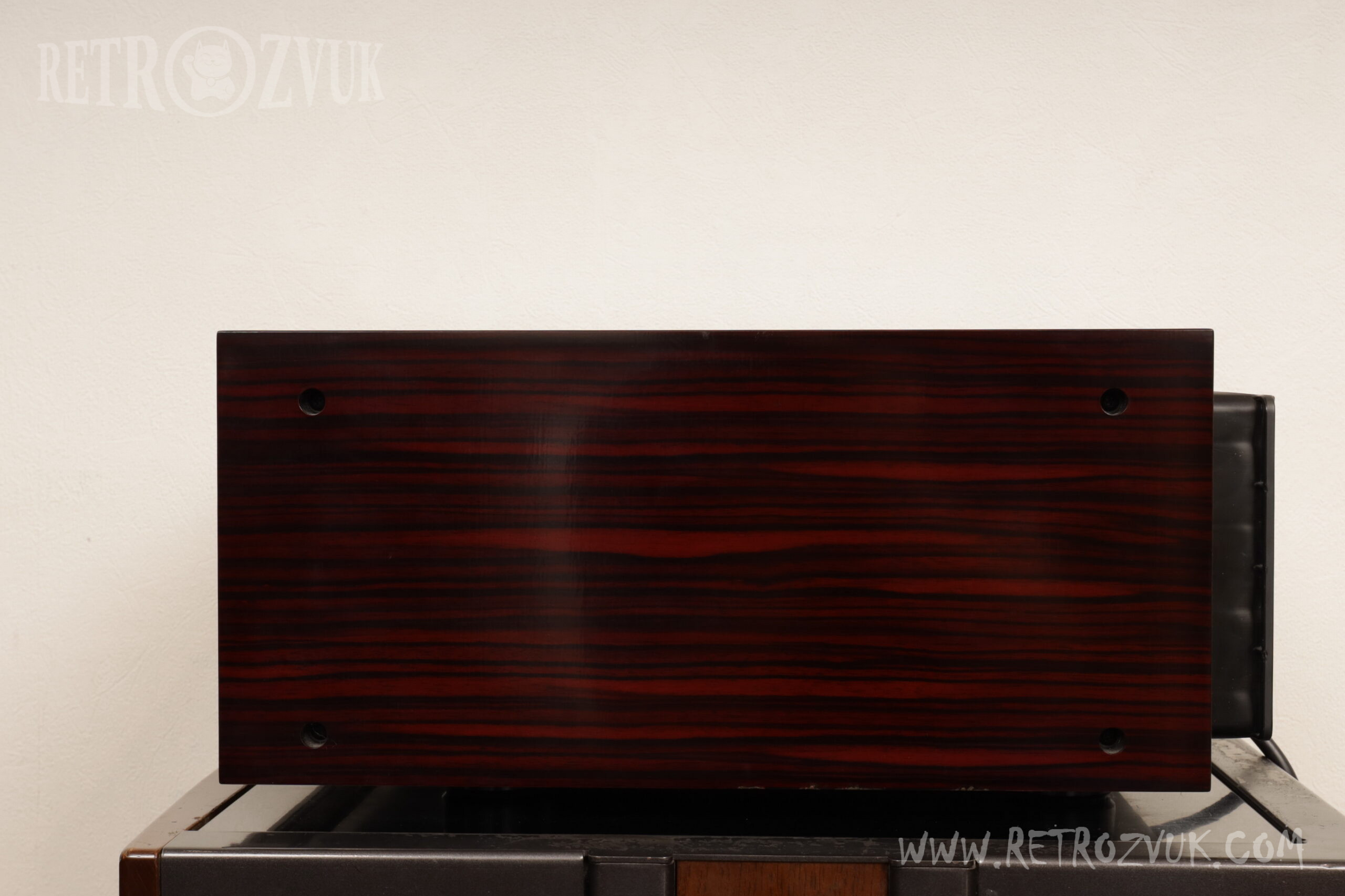

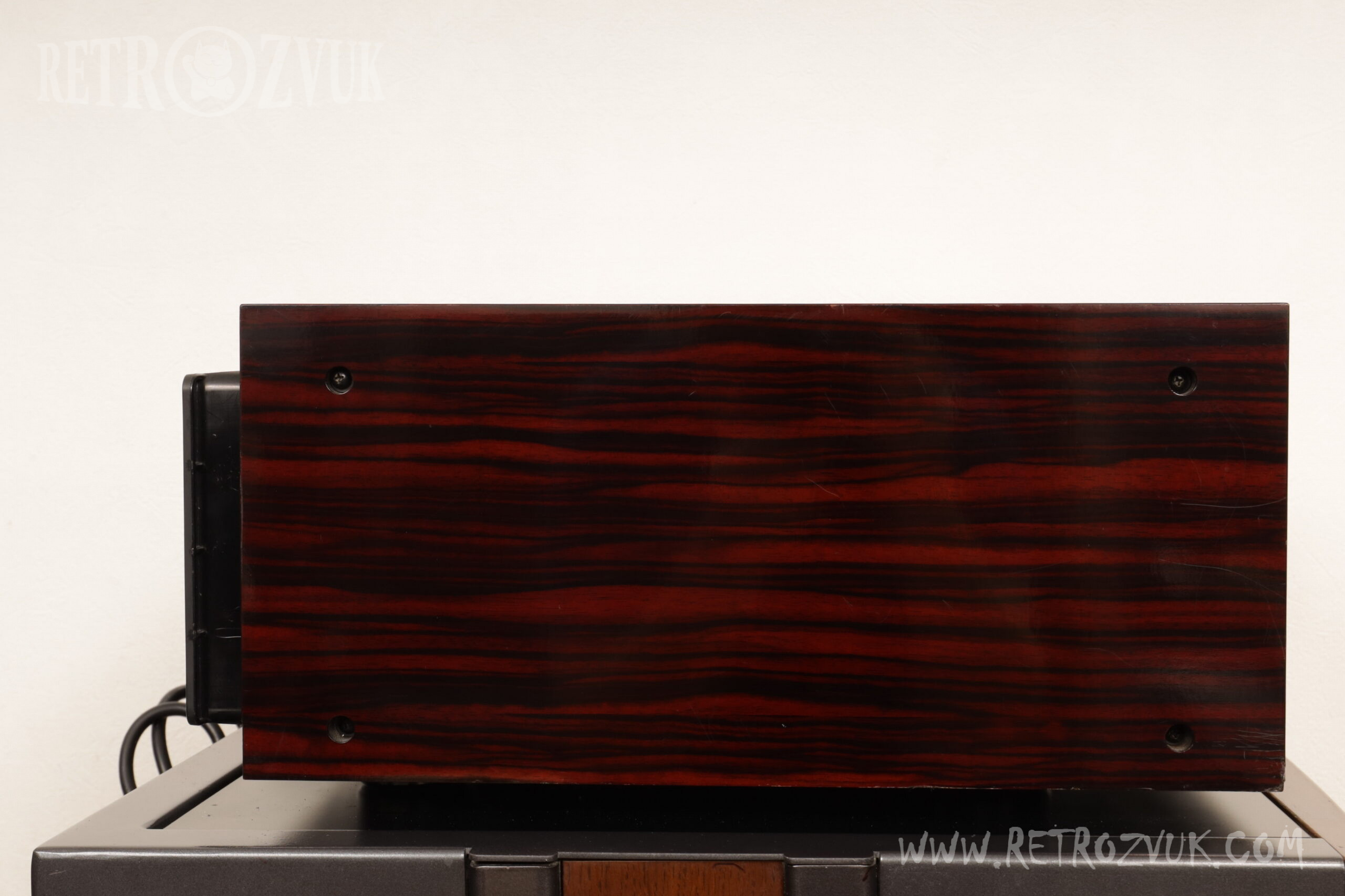

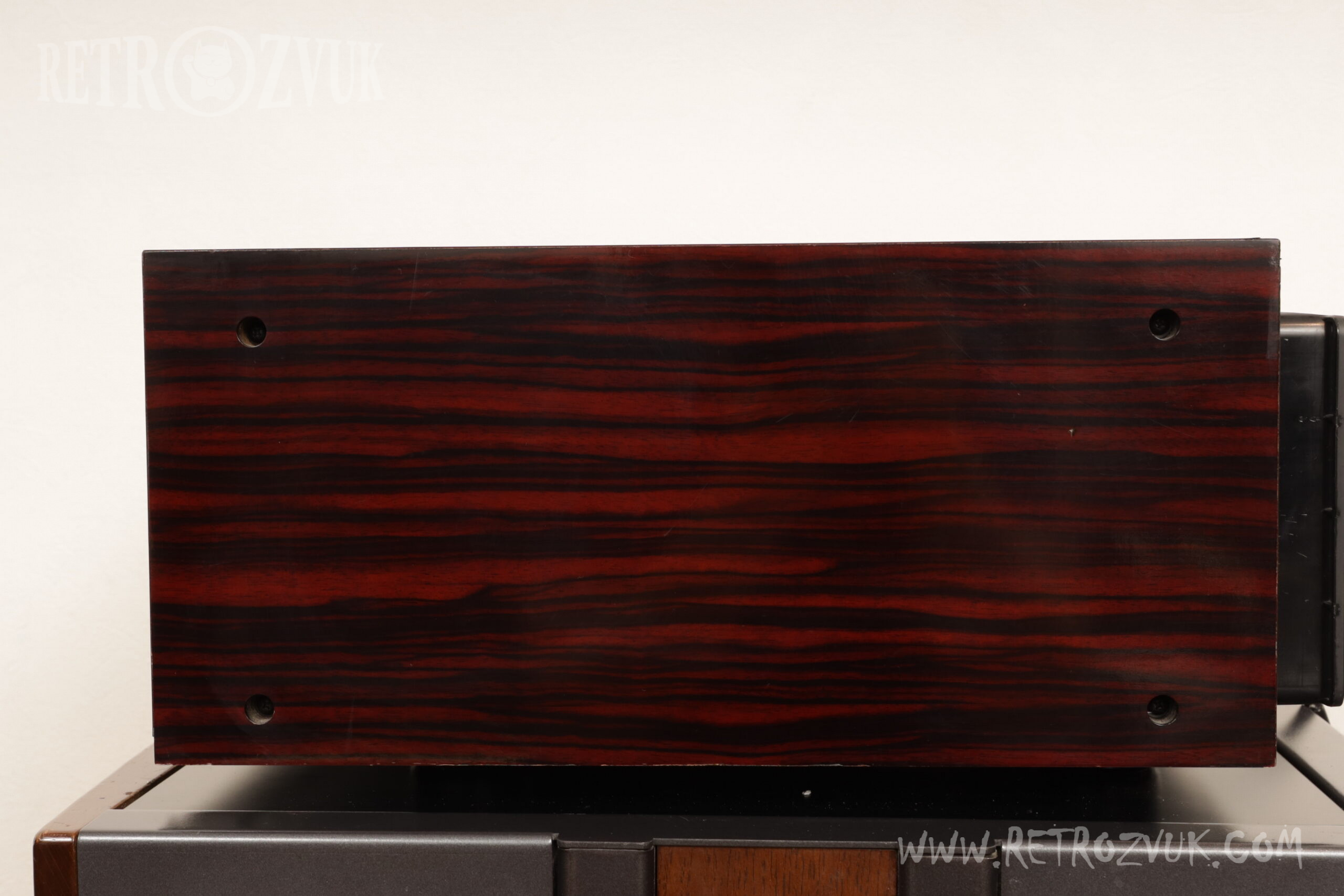

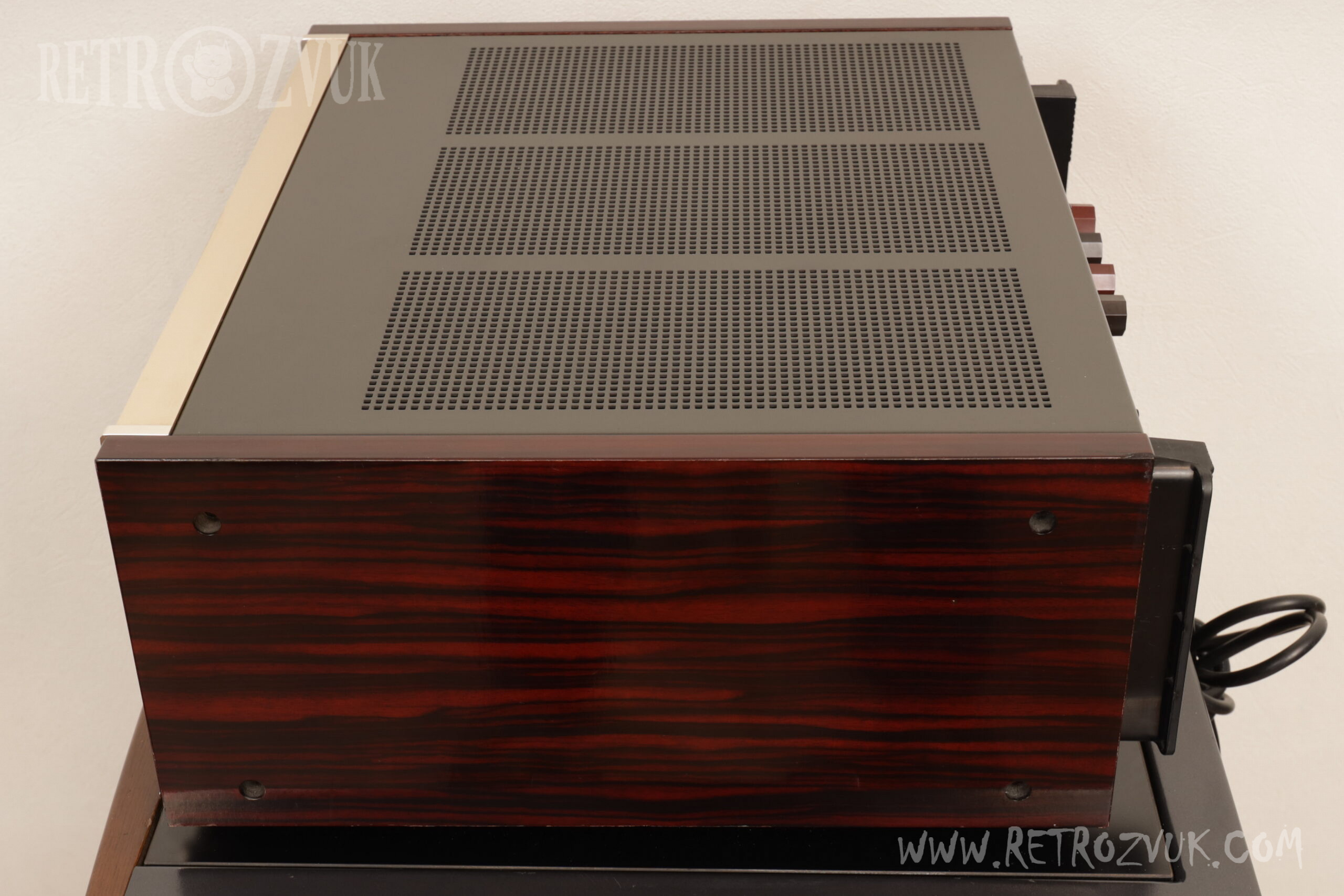

Боковые панели из натурального чёрного дерева (хурма)
Коэффициент нелинейных искажений: 0.005%
Полоса частот: 10 Гц — 100 кГц (±1 дБ)
Соотношение сигнал/шум: 120 дБ
Вес: 33 кг (массивная конструкция для подавления вибраций)
Этот усилитель воплощает идеальный баланс между мощностью 400Вт (BTL) и способностью точно передавать микронюансы музыкального сигнала.
| Тип | Стерео усилитель мощности | ||||
| Непрерывная средняя мощность (20Hz-20kHz) |
| ||||
| Коэффициент гармонических искажений (для стерео и моно режимов) | 0.01% (4Ω-16Ω) 0.02% (2Ω) | ||||
| Коэффициент интермодуляционных искажений | 0.003% | ||||
| Частотная характеристика | 20Гц-20кГц +0 -0.2дБ (при номинальной мощности, регулятор уровня на MAX) 0.5Гц-180кГц +0 -3.0дБ (при 1Вт выходной мощности, регулятор уровня на MAX) 0.5Гц-150кГц +0 -3.0дБ (при 1Вт выходной мощности, регулятор уровня на -6дБ) | ||||
| Усиление | 28.0дБ (для стерео и моно режимов) | ||||
| Сопротивление нагрузки | Стерео режим: 2Ω-16Ω Моно режим (мостовое включение): 4Ω-16Ω | ||||
| Демпинг-фактор | Стерео режим: 500 Моно режим (мостовое включение): 250 | ||||
| Чувствительность (при нагрузке 8Ω) |
| ||||
| Входное сопротивление | Несимметричный вход: 20кΩ Симметричный вход: 40кΩ | ||||
| Соотношение сигнал/шум (взвеш. А, для стерео и моно режимов) | 120дБ (вход замкнут, при номинальной мощности) 95дБ (вход 1кΩ, при 1Вт выходной мощности) | ||||
| Индикатор выходной мощности | Логарифмическая шкала -60дБ — +3дБ и прямая индикация мощности | ||||
| Используемые полупроводники | Транзисторы: 88 Полевые транзисторы: 16 Микросхемы: 8 Диоды: 60 | ||||
| Питание | AC100В/117В/220В/240В, 50Гц/60Гц | ||||
| Потребляемая мощность | 185Вт (без сигнала) 980Вт (по японскому стандарту) 920Вт (при номинальной мощности на 8Ω) | ||||
| Габариты (Ш×В×Г) | 481×210 (с ножками)×445мм | ||||
| Вес | 35.0кг |
