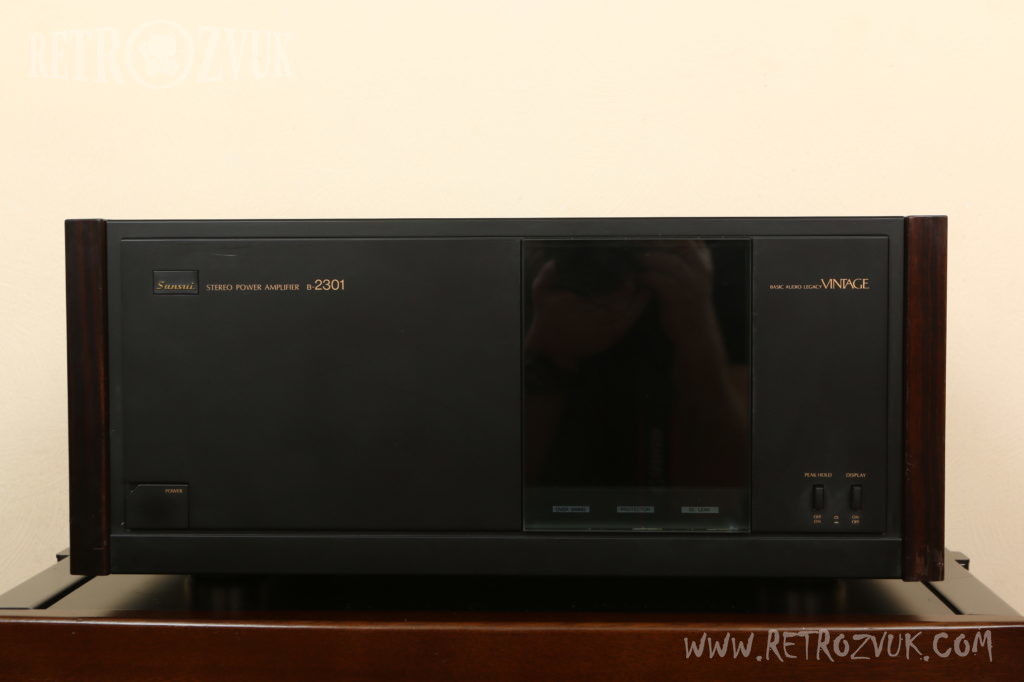

Sansui B-2301

Усилитель. Производство Япония. Выпуск 1983 г

Высококлассный стереоусилитель мощности, разработанный путем анализа и решения технических проблем с новой точки зрения на основе технологий и достижений, накопленных в области интегральных усилителей.

В конфигурации схемы используется недавно разработанный алмазный силовой каскад с 4-параллельной конфигурацией с использованием восьми силовых транзисторов PC200W на канал в выходном каскаде и двухтактный каскад с каскодным соединением с улучшенными высокочастотными характеристиками в предварительном каскаде. принят.

Секция питания оснащена большим тороидальным трансформатором 178х173х120мм.
　Этот трансформатор весит 12 кг и имеет большую мощность – 1,3 кВА. Более того, мы вложили беспрецедентные ноу-хау в метод намотки катушки и уделили внимание качеству звука, вплоть до наполнителя.
　Секция источника питания использует этот трансформатор в качестве ядра и использует конденсатор чистого фокуса емкостью 60 000 мкФ для силового каскада и конденсатор чистого фокуса емкостью 40 000 мкФ для каскада предварительного привода, что делает систему с шестью источниками питания с независимыми каскадами и независимыми левым и нужные каналы. Это не только поддерживает высокую мощность при большом пространстве, но и полностью исключает IHM, который крайне вреден для качества звука.

В конструкции шасси используется подшасси из чистой меди, которое обеспечивает электромагнитное экранирование и экранирование электромагнитных волн, а также обеспечивает виброизоляцию за счет умеренных внутренних потерь. Кроме того, используя корпус из чистой меди и прочный алюминиевый корпус, мы добиваемся эффекта экранирования и подавления вибрации за счет используемых материалов.
　Кроме того, для предотвращения вибрации силового транзистора в качестве сэндвич-конструкции используется специальный алюминиевый блок и пластина из чистой меди, а за счет прочного крепления к большому радиатору уровень вибрации значительно снижается, одновременно предотвращая электромагнитное излучение.

В дополнение к недавно разработанному конденсатору с чистым фокусом, используемому в секции питания, в сигнальной системе используются стирольный конденсатор из медной фольги, тщательно отобранный для обеспечения качества звука, и бутиловый конденсатор с демпфирующим материалом, предотвращающим вибрацию, а силовой транзистор предназначен для устранения резонансных явлений.Мы используем продукцию самого высокого качества. Кроме того, мы тщательно отобрали и внедрили самые лучшие на тот момент детали, включая использование чрезвычайно высококачественных углеродных резисторов и лямбда-резисторов.

Печатный рисунок, нанесенный на печатную плату, имеет толщину 140 мкм, что в четыре раза превышает толщину обычного рисунка, и имеет чрезвычайно низкий импеданс как при постоянном, так и при переменном токе.

В секции дисплея используется жидкокристаллический измеритель мощности.
　Это логарифмический измеритель компрессии, который может считывать показания до -60 дБ, что позволяет надежно контролировать выходной сигнал на расстоянии. Также возможно переключение между инструкцией пикового уровня и инструкцией удержания пикового значения (3 секунды).
　Кроме того, в маловероятном случае утечки постоянного тока сработает схема защиты и загорится индикатор утечки постоянного тока. Кроме того, Protector загорается в случае колебаний или короткого замыкания нагрузки из-за неправильного подключения, а Over Swing загорается в случае чрезмерного входного напряжения, что делает его легко видимым индикатором, работающим в сочетании с схема защиты.

Входные клеммы покрыты 3-микронным золотом, которое в 5–6 раз толще обычных. Кроме того, он оснащен терминалом Cannon балансного типа входа, а селектор входа позволяет переключаться между обычным и балансным входом одним касанием.
Кроме того, для настройки входного уровня используется тип аттенюатора.

Используется шнур питания с указанием полярности.
