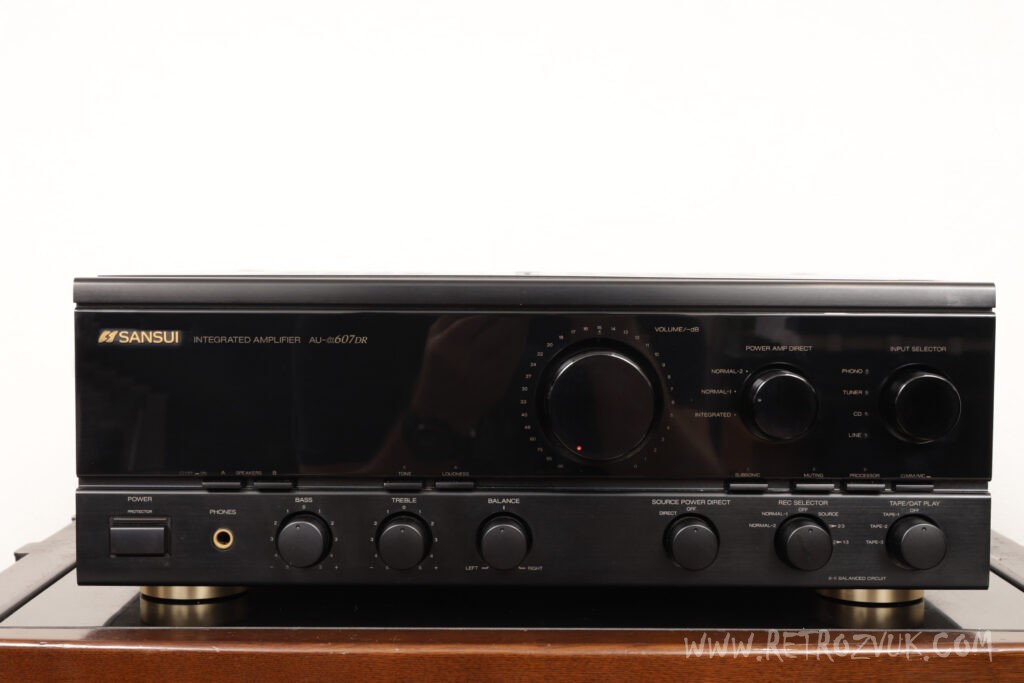

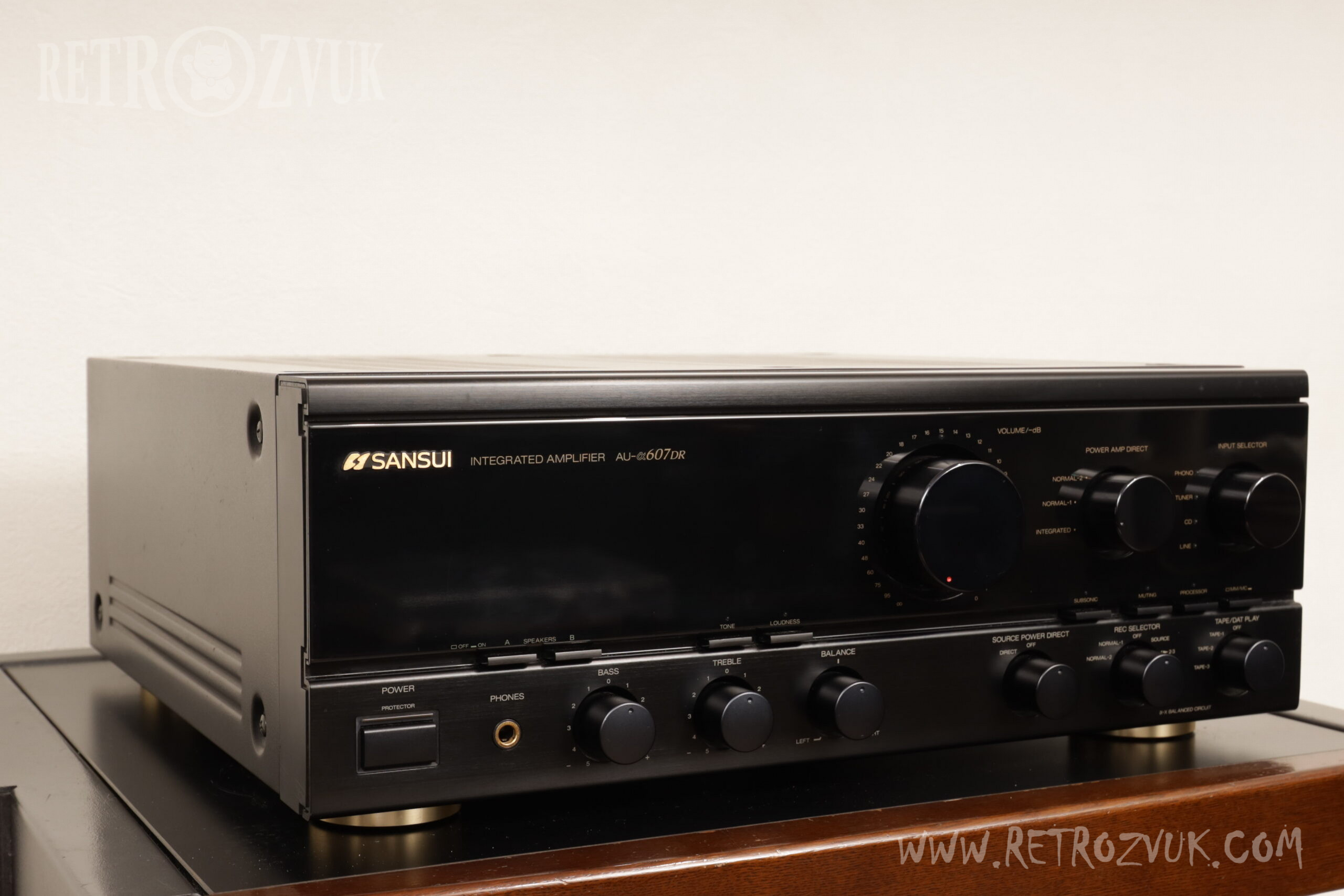

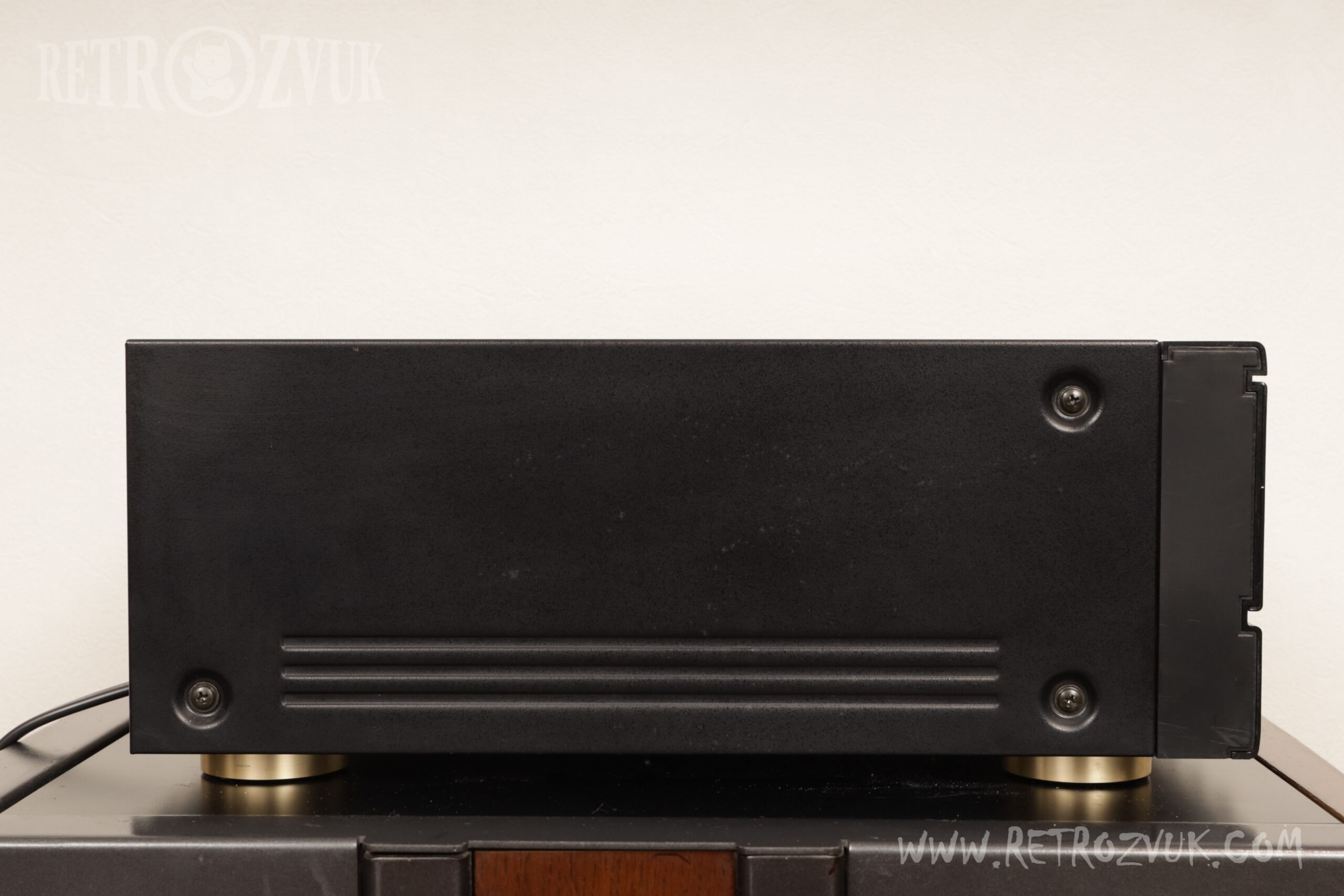

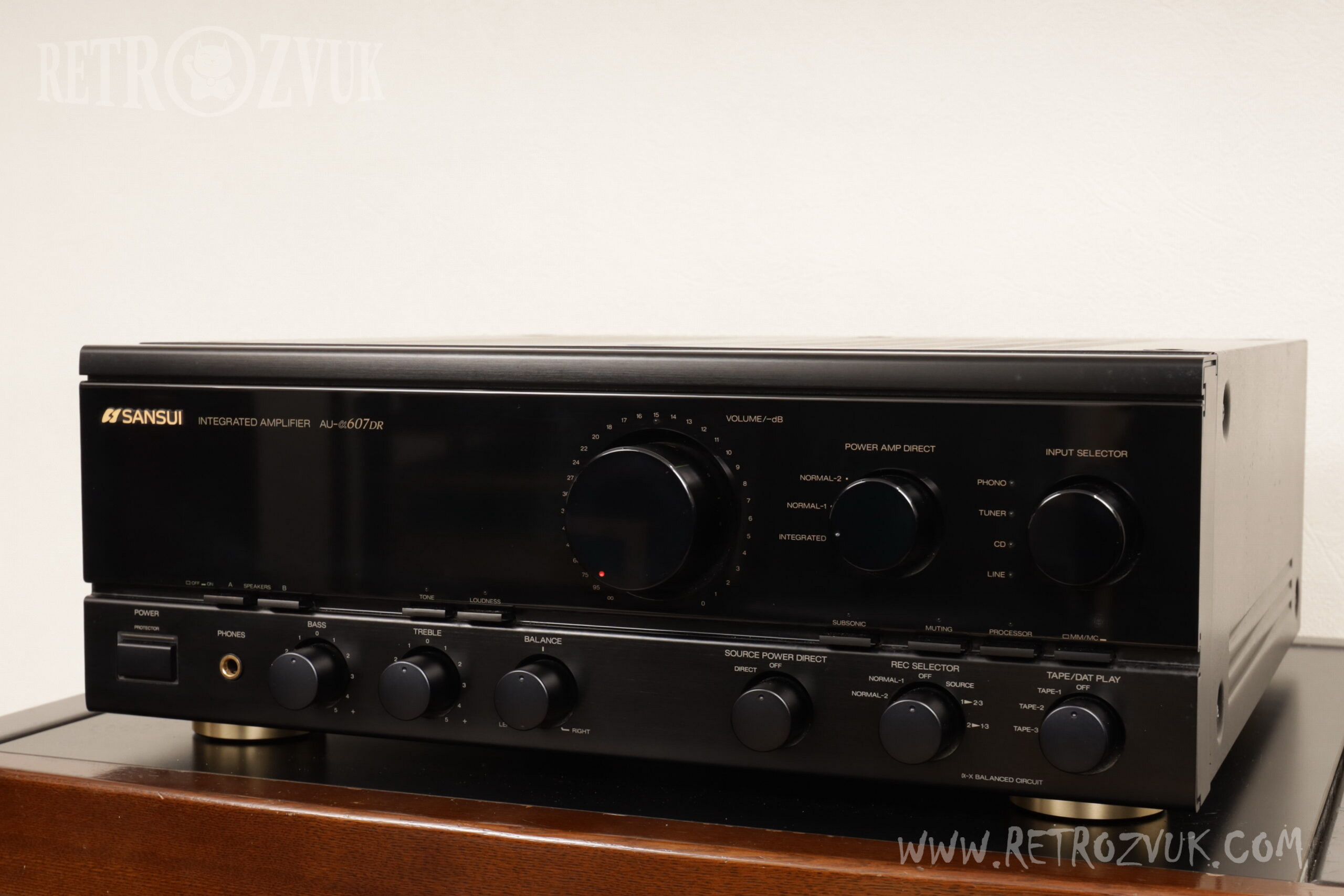

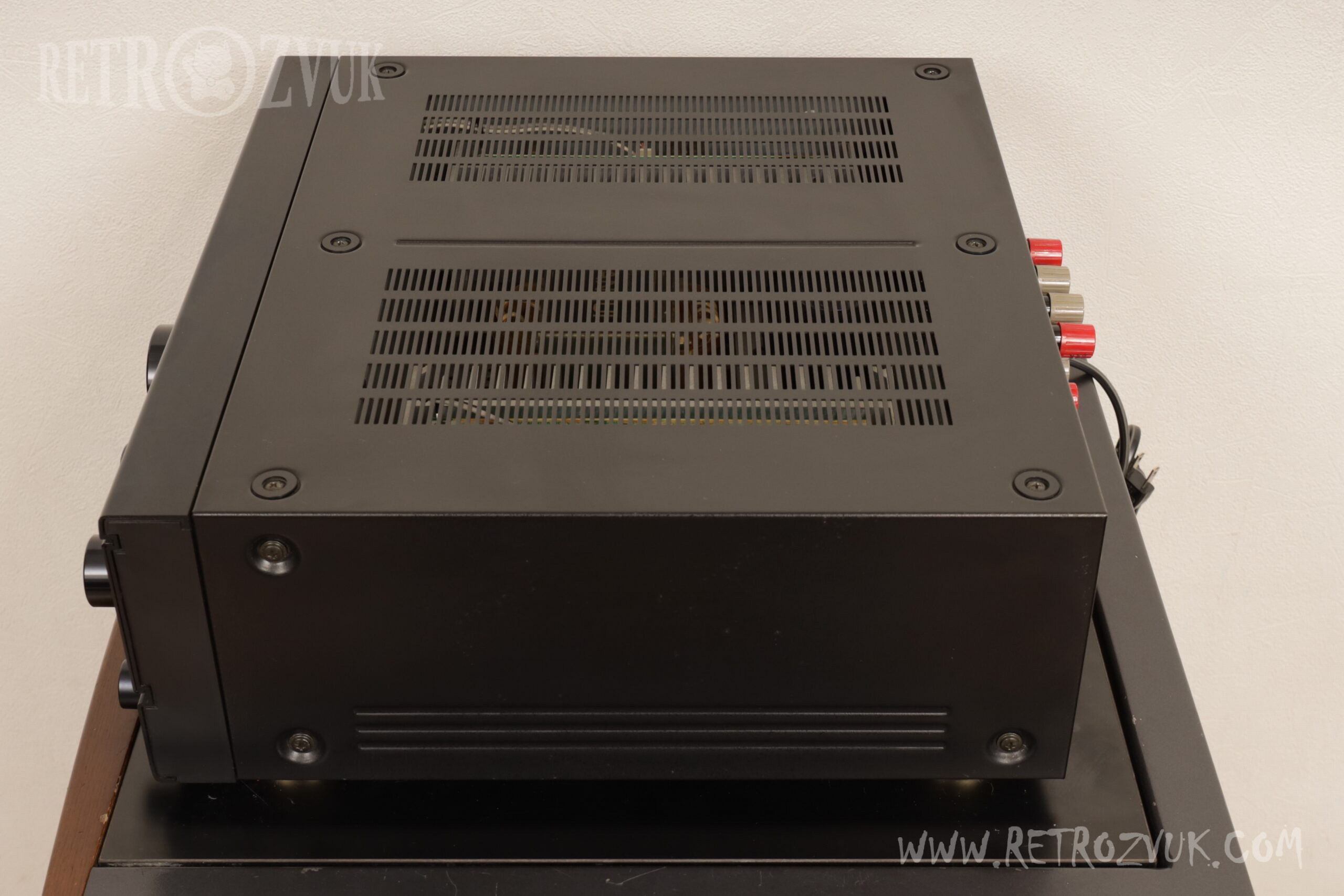

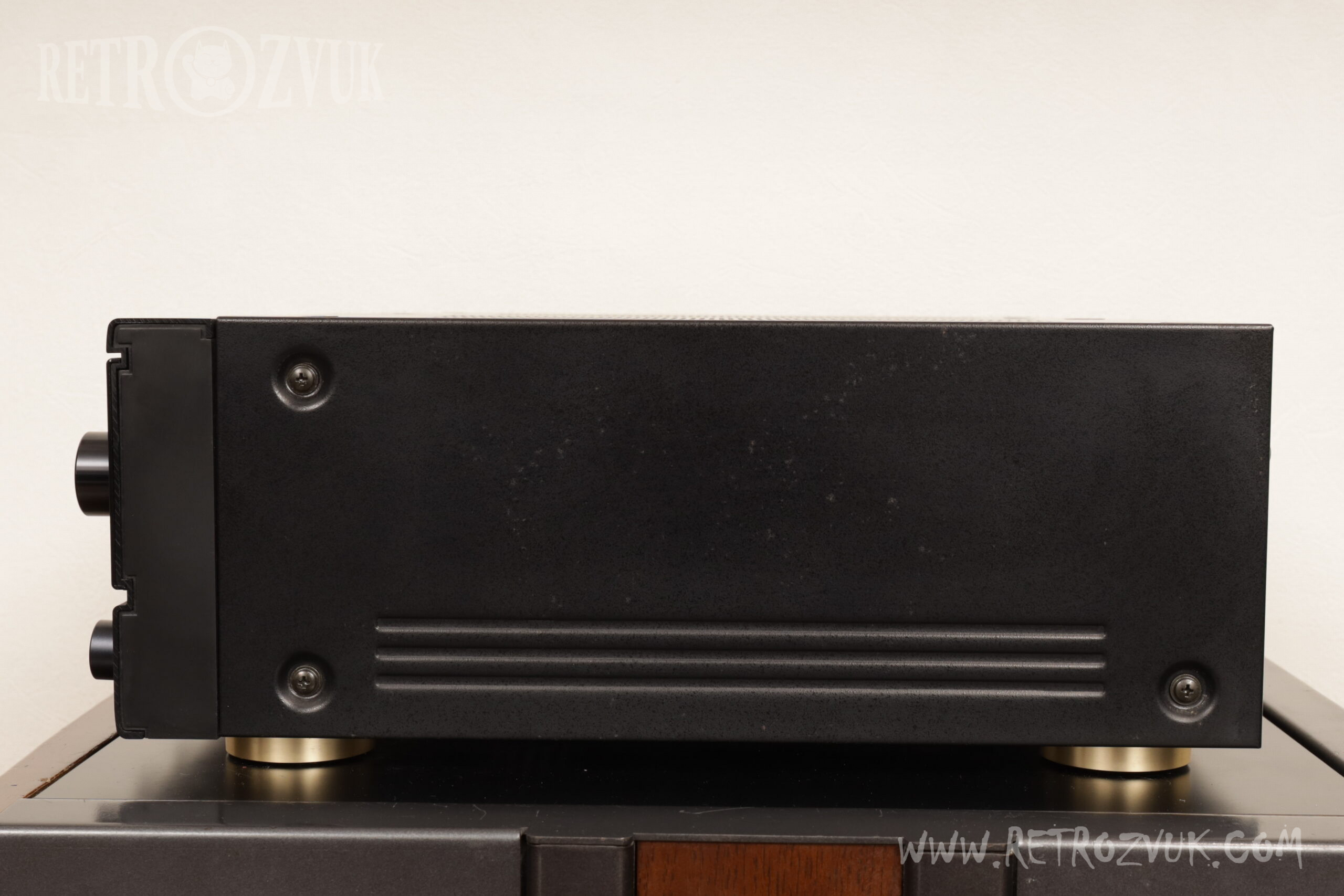

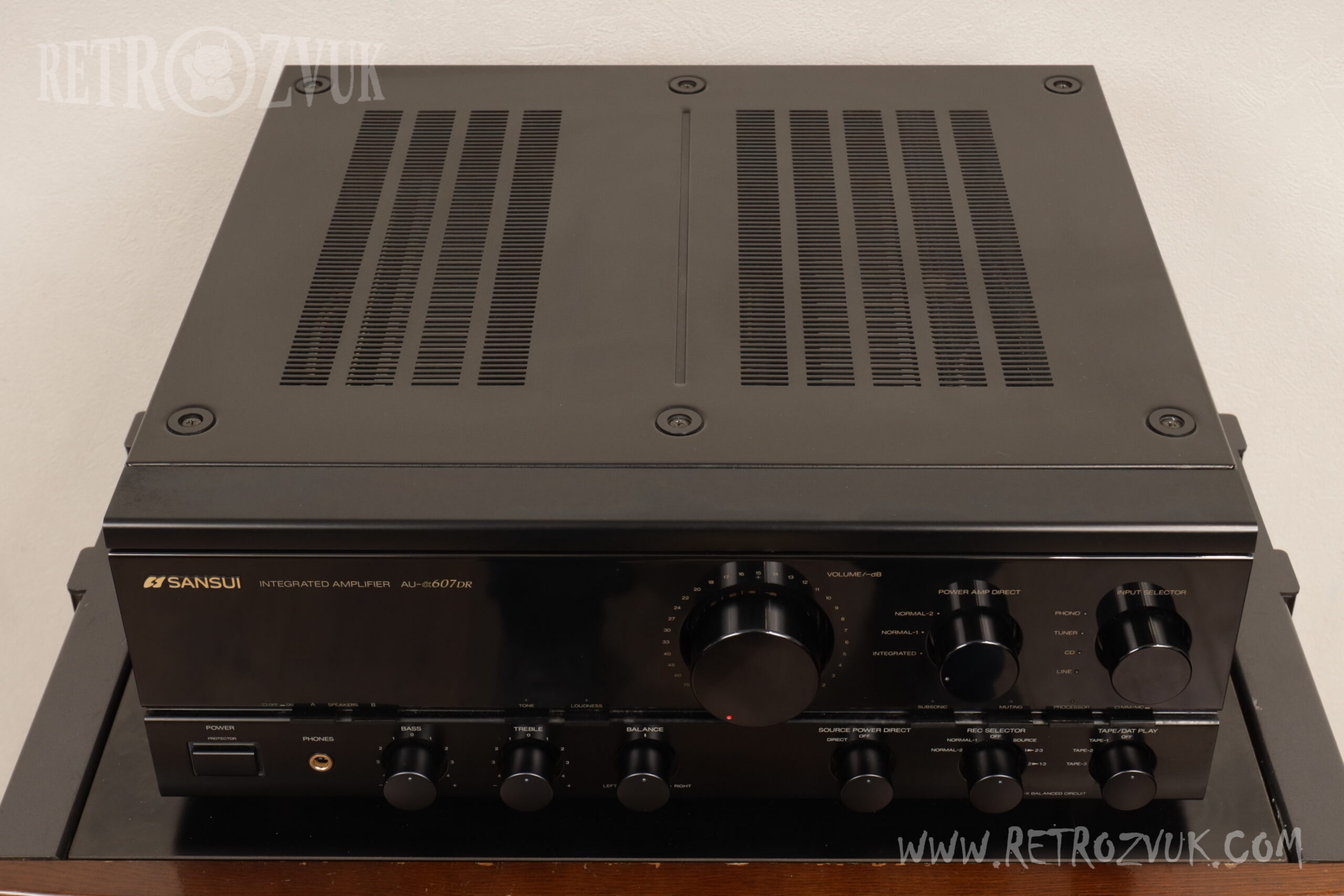

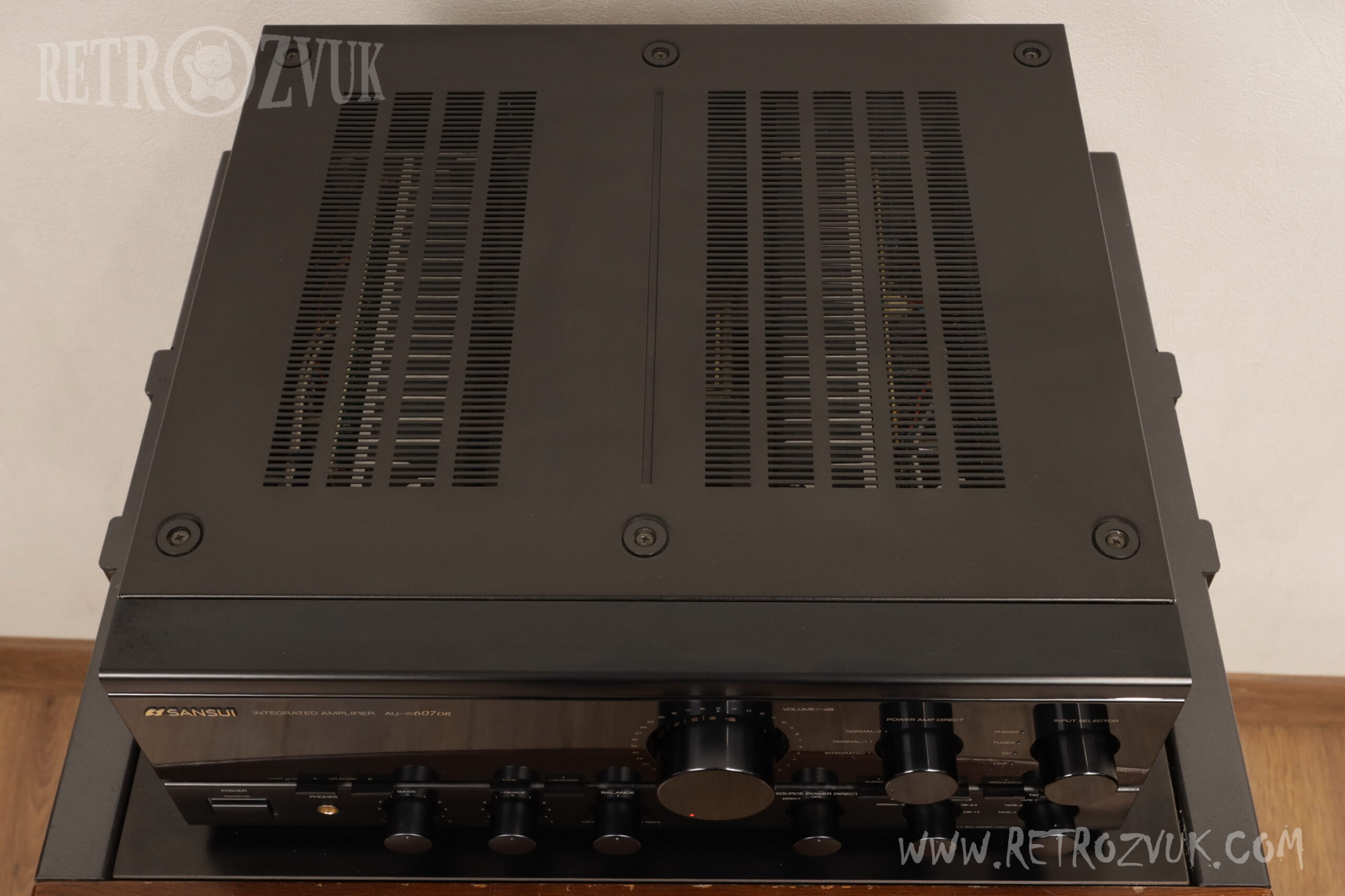

Sansui AU-a607DR

SANSUI AU-α907i  (выпуск 1987 года)

Описание

Стереофонический интегральный усилитель с применением схемы α-X-Balance.

Схема α-X-Balance — это метод передачи и усиления сигнала, при котором для положительной (+) и отрицательной (-) сторон сигнала используются отдельные независимые усилители. Благодаря гальванической развязке с «землей», этот метод в своей основе подавляет влияние шумов и искажений, исходящих от земли.

Кроме того, входной каскад усилителя мощности выполнен по балансной дифференциальной схеме на малошумящих полевых транзисторах (FET). Благодаря высокому коэффициенту подавления синфазной помехи (CMRR) для положительной и отрицательной сторон сигнального тракта, сама схема подавляет синфазные шумы и искажения.

Также, в отличие от обычных усилителей, которые работают между выходом усилителя и землей, здесь драйв осуществляется с обеих сторон (+ и -). Это предотвращает проникновение шумов от блока питания и подавляет возникновение интермодуляционных помех (IHM), вызванных противо-ЭДС от динамиков.

В блоке питания применен оригинальный балансный источник питания с замкнутым контуром, независимый от земли. Благодаря тому, что токи в положительном и отрицательном плечах всегда равны, предотвращается негативное влияние небаланса питания на сигнал. Схема также устойчива к помехам от сети переменного тока и колебаниям напряжения.

В усилителе установлен сверхкрупный трансформатор, виброизоляция и термостойкость которого усилены за счет использования высокоплотного компаунда.

Также используются специальные заказные электролитические конденсаторы для аудио с высокой скоростью заряда/разряда и быстровосстанавливающиеся диоды с большой токовой нагрузкой.

Применена система двойного регулирования (Twin Regulator System), включающая мастер-регулятор, работающий в паре с сетевым трансформатором, а также локальные регуляторы, размещенные на плате фонокорректора и плате предварительного усилителя. Благодаря двухступенчатой структуре регуляторов, усилитель устойчив к колебаниям питания и нагрузки, что обеспечивает стабильное и чистое электропитание.

Применена двухмоноблочная конструкция (Twin Mono Construction), в которой блок питания с основным трансформатором расположен в центре, а секции усилителя мощности симметрично размещены слева и справа от него.

Кроме того, в платах усилителя мощности используется специальная демпфирующая основа (Disposal Board), снижающая микровибрации.

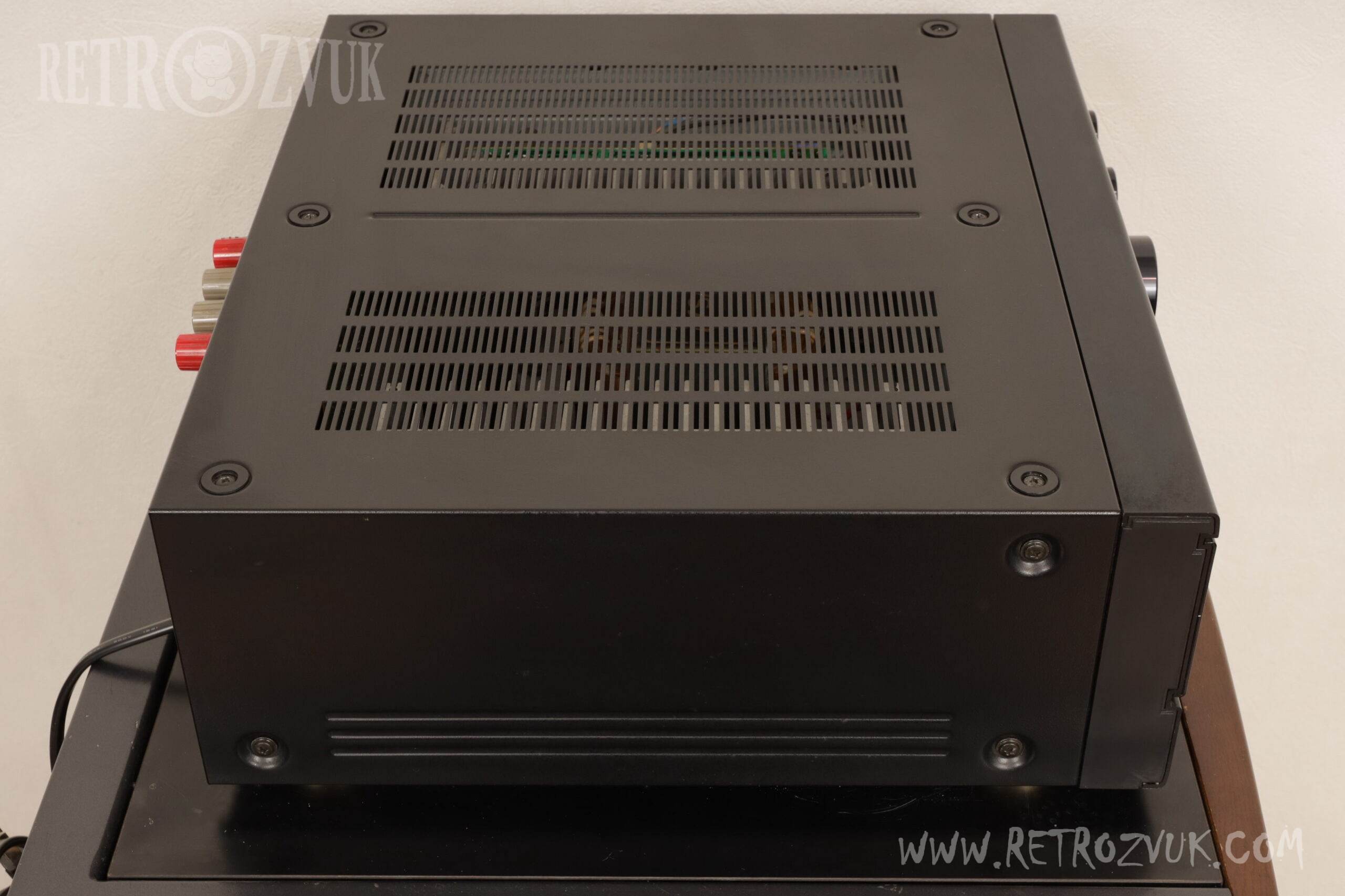

В шасси применена конструкция Solid & Anti-Flux Chassis, разработанная для исключения вибраций и шумовых помех. Каждый каскад полностью экранирован и отделен перегородками, а также используются пять крупных изоляторов с оптимальным распределением нагрузки (изоляторы CF5).

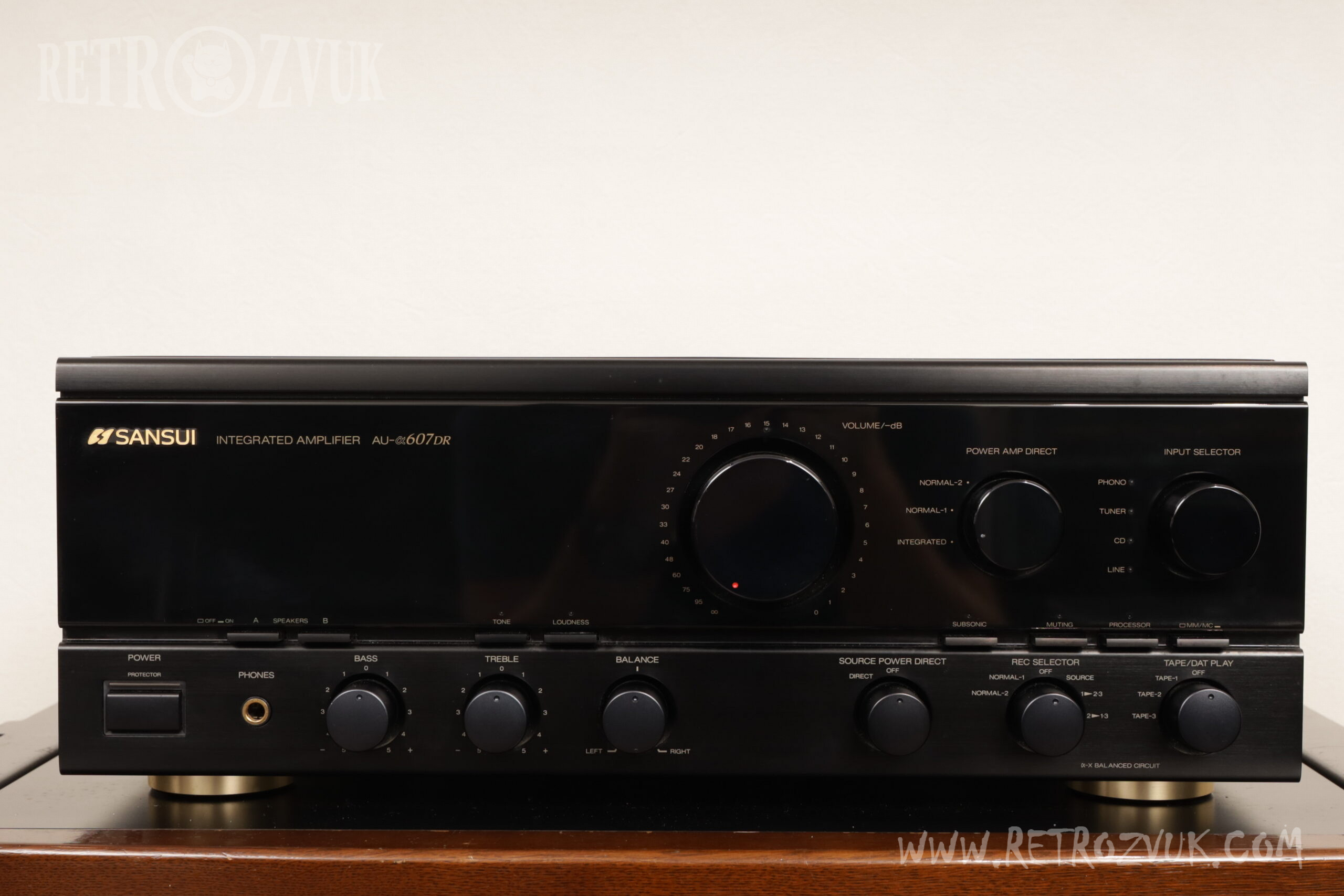

Регулятор громкости — высокоточный, 6-секционный, детентного типа (с фиксацией положения), обеспечивающий малые ухудшения качества звука и высокую точность сопряжения каналов. Он позволяет регулировку вплоть до -90 дБ, что улучшает реализационное соотношение сигнал/шум.

В секции эквалайзера для аналоговых дисков применяется дискретный фонокорректор.

Предусмотрены регулировки тембра с функцией обхода (Defeat).

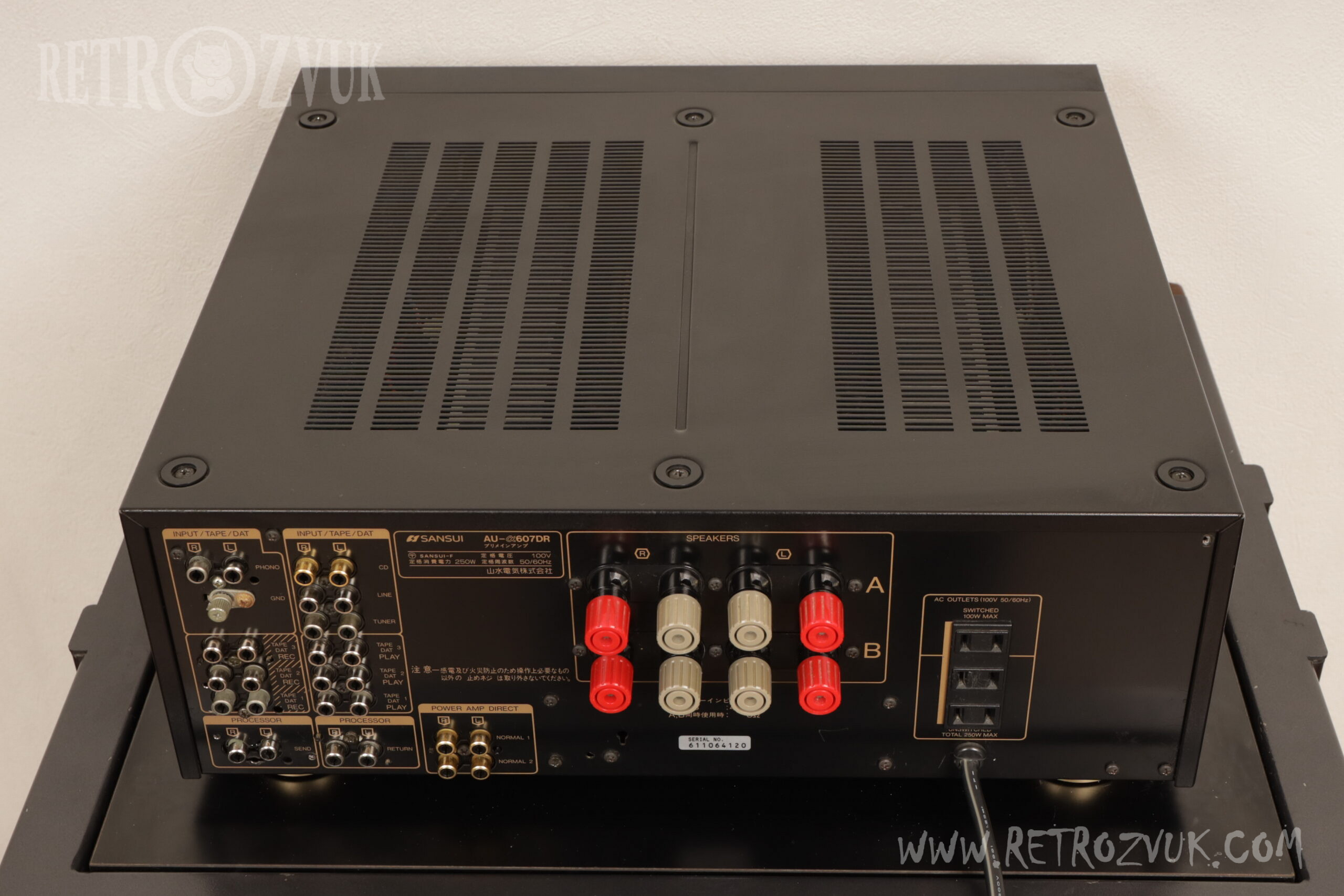

Оснащен балансными входами, позволяющими осуществлять балансную передачу и усиление высокой чистоты, а также функцией прямого входа на усилитель мощности (Power Amp Direct).

Оснащен функцией Source Direct, которая подключает любой выбранный источник непосредственно к предварительному драйверному каскаду, минуя вспомогательные цепи (субсоник-фильтр, приглушение, баланс).
