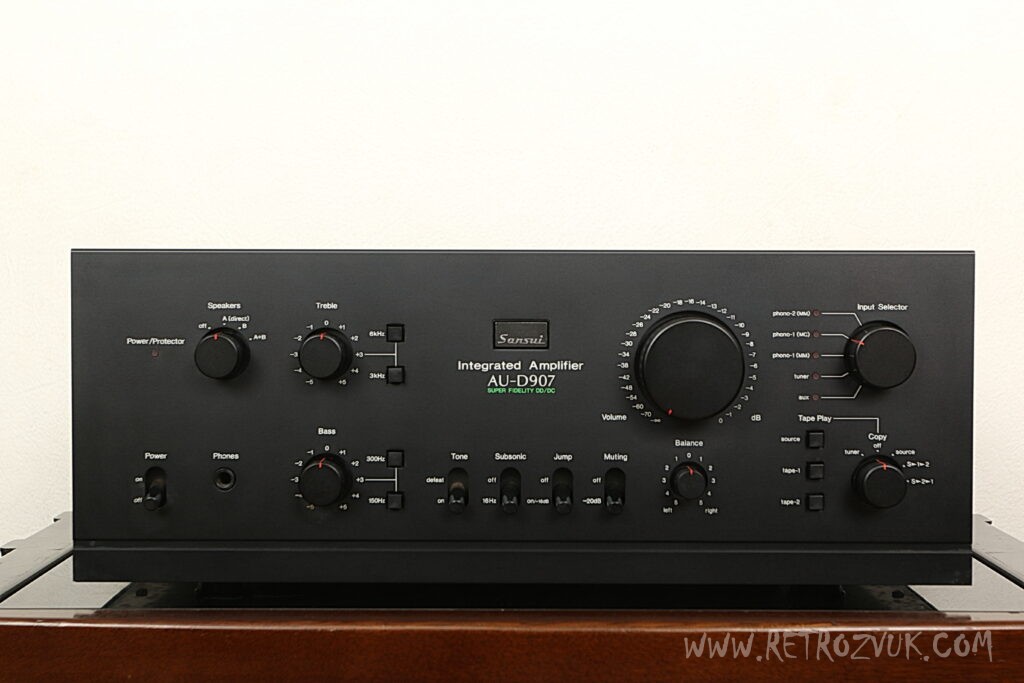

Усилитель. Производство Япония. Выпуск 1979 г.
Усилитель с использованием транзисторов в цепи постоянного тока собственной разработки с улучшенными динамическими характеристиками. Раздел эквалайзера с двухтактным выходом с улучшенными «чистыми» характеристиками. Входной конденсатор подключён на прямую в соответствии с входными каскадами транзисторов для обеспечения чистоты звука и широкого спектра музыкального сигнала. Все FET транзисторы с низким уровнем шума, значительно уменьшены ТИМ искажения, и искажение огибающей.
Схема усилителя мощности трехступенчатая с методом амплификации. На заключительном этапе усиления используются НМ транзисторы в симметричной схеме.
МС усилитель представляет двухтактную цепь с новой схемой на FET транзисторах с независимыми источниками питания каналов и обеспечивает стабильную работу. ЗА счет такой конфигурации схемы значительно улучшены динамические характеристики. Схема прямого подключения рассчитана на нейтрализацию влияния конденсатора на качество звучания. Левый и правый каналы независимы от силового каскада для регулирования которых использован тороидальный трансформатор в соответствии с выпрямительной схемой.
Усилитель оснащён прямым выходом на динамик, есть возможность подавать сигнал напрямую без прохождения через переключающий коммутатор. Обладает инфразвуковым фильтром, регулятором баланса, 2 схемы воспроизведения (функции копирования). Вход с позолоченным покрытием. Секции усилителя мощности и пред усиления можно использовать по отдельности.
| Раздел усилитель мощности | |
| Полезная мощность | TASU 100 Вт 100 Вт (10 Гц ~ 20 кГц, THD 0,008 %, 8 Ом)
100 Вт 100 Вт TASU (1 кГц, THD 0,003 %, 8 Ом) |
| Суммарный коэффициент гармонических искажений | Не более 0,008% (10 Гц ~ 20 кГц, 8 Ом) |
| Интермодуляционные искажения (70 Гц: 7 кГц = 4: 1) | Не более 0,008% |
| Ширина полосы выхода | 3 Гц ~ 70 кГц (IHF, 1 кГц, 8 Ом) |
| Коэффициент демпфирования | 100 (IHF, 1 кГц, 8 Ом) |
| Частотная характеристика | DC ~ 500 кГц + 0 -3 дБ |
| Чувствительность / импеданс входа (1 кГц) | 1 В/47 кОм |
| Отношение SN | Более 125 дБ (IHF, сеть, короткое замыкание) |
| Разделение каналов (IHF, 1 кГц) | Более 95 дБ |
| Время нарастания | 0.5 мксек |
| Раздел предусилитель | |
| Чувствительность/импеданс входа (1 кГц) | 1 MM-фоно: 2.5 мВ/47 кОм
фоно-1 MC: 0,1 мВ/100 Ом Phono-2 ММ: 2.5 мВ/47 кОм AUX, Тюнер, Воспроизведение кассеты 1,2 (PIN): 150 мВ/47 кОм |
| MC (импеданс) | Не более 100 Ом |
| Максимальный допустимый вход Phono (1 кГц) | ММ Phono: 350 мВ (THD 0,01 %)
Phono MC: 30 мВ (THD 0,03 %) |
| Выходное напряжение (1 кГц) | Кассета Rec 1,2 (PIN при 47 кОм): 150 мВ
(47 кОм) Pre Out: 1 В Макс Pre Out (THD 0,05 % при 47 кОм): 4 В |
| Выходное сопротивление (1 кГц) | Кассета, запись 1,2: не более 600 Ом |
| Суммарный коэффициент гармонических искажений | Phono MC (1 кГц, 6 В): не более 0,005%
Phono MM (20 Гц ~ 20 кГц, 6 В): не более 0,005% AUX, Тюнер, Воспроизведение кассеты 1,2 ( 20 Гц ~ 20 кГц, 1 В): не более 0,005% |
| Интермодуляционные искажения (70 Гц: 7 кГц = 4: 1) | AUX, Тюнер, Воспроизведение кассеты 1,2 (1 В): не более 0,005% |
| Частотная характеристика | RIAA отклонение (Phono 1,2,20 Гц ~ 20 кГц): ± 0,2 дБ
AUX, Тюнер, воспроизведение кассеты 1,2: 5 Гц ~ 100 кГц, TASU 0 -1 дБ |
| Отношение SN (IHF, сеть, короткое замыкание) | Phono MC (преобразование вход): – 154 DBV
Phono MM: не более 90 дБ AUX, Тюнер, Воспроизведение кассеты 1,2: не более 100 дБ |
| Разделение каналов (IHF, 1 кГц) | Phono MC: не менее 70 дБ
Phono MM: не менее 75 дБ AUX, Тюнер, Воспроизведение кассеты 1,2: не менее 80дБ |
| Регулятор тембра | Низкие частоты: ± 6 дБ (50 Гц)
Селектором (частоты): 300Гц, 150Гц Высокие частоты: ± 6 дБ (15 кГц) Селектор (частоты): 6 кГц, 3 кГц |
| Дозвукой Фильтр | 16 Гц (-3 дБ, 6 дБ/октава) |
| Разъем для наушников | 120 мВт (8 Ом) |
| Общие | |
| Сопротивление нагрузки | 4 ~ 16 Ом |
| Номинальная потребляемая мощность | 250 Вт |
| Внешние размеры | 430 × 168 × 428 мм |
| Вес | 20.8 кг |
| Питание | 100 вольт |
