Усилитель интегральный Производство Япония Выпуск 1984
α-X Сбалансированный Интегрированный усилитель. В устройстве используется дифференциальная схема на транзисторах с обратной связью, что подавляет возникновение помех, вызываемых системой питания.
Характеристики и погрешности работы усилителя значительно улучшены.
Блок питания с крупногабаритным трансформатором имеет удобную систему регулирования. Питания подаётся на разные части по отдельности, что удобно при работе устройства на высокой мощности.
Устройство оснащено широкополосным эквалайзером, позволяющим управлять высокочастотными характеристиками.
Используются двойные транзисторы с низким уровнем шума.
Применена дискретная структура улучшающая звучание.

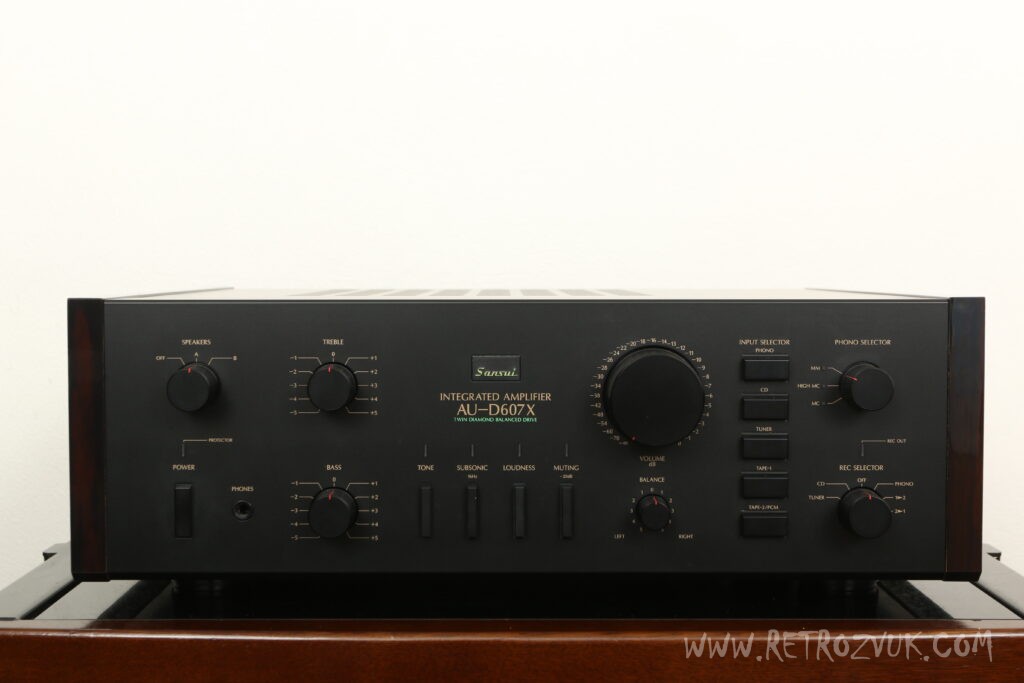

SANSUI AU-D607X оснащён переключателем записи, есть возможность делать запись одного источника во время воспроизведения другого.
В устройстве используется компактный высокопроизводительный конденсатор с использованием медной фольги. Детали из немагнитных элементов. Конструкцией корпуса нейтрализованы вибрации, возникающие из-за силового транзистора. Инфразвуковой фильтр и регулятор тембра, есть возможность отключения звука. Две линии связи.
По бокам дерево, есть два цветовых варианта: черный и серебристый.
| Раздел усилителя мощности | |
| Эффективная мощность (оба сп приводом) | 100 Вт + 100 Вт (6 Ом, 10 Гц ~ 20 кГц) 90 Вт + 90 Вт (8 Ом, 10 Гц ~ 20 кГц) 125 Вт + 125 Вт (4 Ом, 1 кГц) 110 Вт + 110 Вт (6 Ом, 1 кГц) 100 Вт + 100 Вт (8 Ом, 1 кГц) |
| Суммарные гармонические искажения | 0,003% (8 Ом, 10 Гц ~ 20 кГц, когда эффективный выход) 0,005% (6 Ом, 10 Гц ~ 20 кГц, 1/2, когда эффективный выход) |
| Интермодуляционные искажения (60 Гц: 7 кГц = 4: 1) | 0,003% (8 Ом, когда эффективный выход) |
| Ширина полосы выхода (IHF, как CH операции, THD0.03%) | 5 Гц ~ 70 кГц |
| Коэффициент затухания (новый IHF, 20 Гц ~ 20 кГц) | 80 (6 Ом) |
| Частотная характеристика (1 Вт) | DC ~ 300кГц +0 -3 дБ |
| Искажение огибающей | Ниже предела измерения |
| Искажение ТИМ (Метод Пилообразная) | Ниже предела измерения |
| Скорость нарастания выходного напряжения | ± 180 В / мкс (6 Ом) |
| Время нарастания | 0.6 μsec |
| Эквалайзер, усилитель | |
| Входная чувствительность / Входной импеданс (1 кГц) | Phono MM: 2.5 мВ / 47кОм Phono MC Высокая: 2.5 мВ / 100 Ом Phono MC: 300 мкВ / 100 Ом CD, тюнер, Tape1,2: 150 мВ / 47кОм |
| Phono максимальная допустимая вход (1 кГц, THD 0.01%) | ММ: 300 мВ Высокая МС: 300 мВ MC: 30 мВ |
| Выходной уровень / импеданс | Кассета, запись: 150 мВ / 600 Ом |
| Отклонение RIAA (ММ, Rec Out) | 20Гц ~ 300 кГц ± 0,2 дБ |
| Отношение SN (Сеть) Короткое замыкание | Phono MM: 88 дБ Phono MC: 70 дБ CD, тюнер, кассета: 110 дБ |
| Регулятор тембра | Бас: ± 10 дБ (50 Гц) ВЧ: ± 10 дБ (10 кГц) |
| Дозвуковой Фильтр | 16 Гц (-3 дБ, 6 дБ/окт) |
| Громкость (Volume-30 дБ) | + 8 дБ (50 Гц), +6 дБ (10 кГц) |
| Аудио заглушка | 20дБ |
| Общие | |
| Номинальная потребляемая мощность (Закон об Управлении материала Электроприбор) | 230 Вт |
| Внешние размеры | 466 × 161 × 43 мм |
| Вес | 15.0 кг |
| Питание | 100 вольт |
