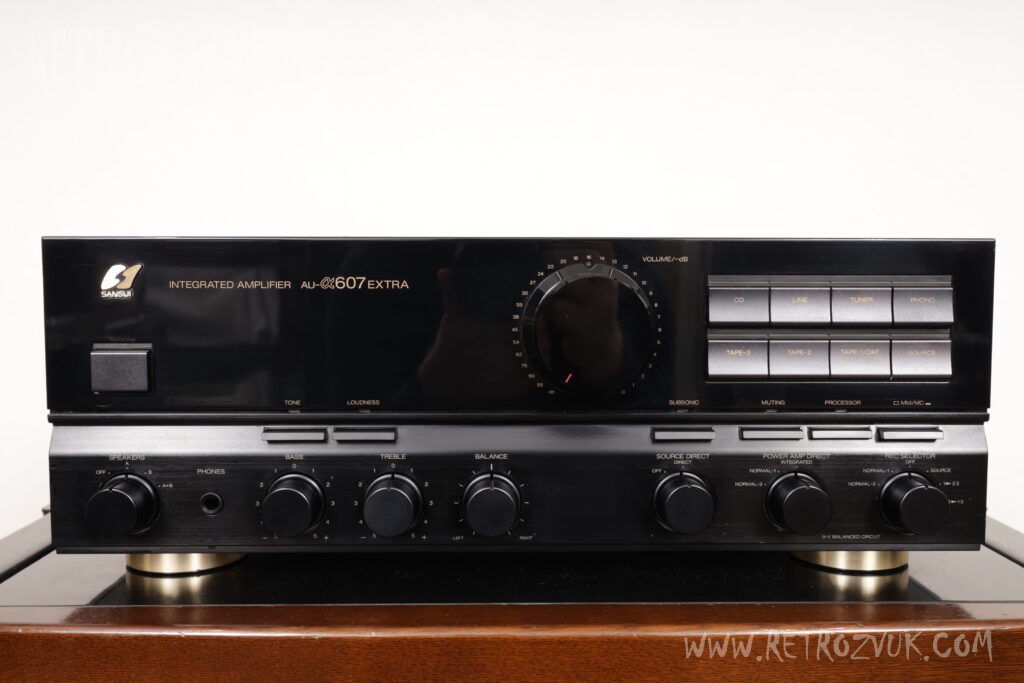

Винтажный усилитель Sansui AU-a607 Производство 1989г
Усилитель α607Extra со схемой баланса α-X на основе современных дифференциальных транзисторов, конфигурация система со сбалансированным методом амплификации, что позволило избавиться от шумов. Применение новой схемы на транзисторах позволила добиться уменьшения сопротивления цепи, что позитивно сказывается на качестве звучания. На первом этапе в каскадном соединении использованы FET транзисторы.
Усилитель мощности прямой, поэтому нужно уменьшить влияние на качество звучание подключаемого оборудования. . За счет того, что + и – тока равны, негативные последствия для музыкального сигнала, который возникает из-за дисбаланса полярности максимально уменьшены. Для трансформатора использован электролитический конденсатор, разработанный специально для аудио систем. Блок питания расположен в центре и отделён от усилителя мощности.
Прямой усилитель мощности имеет 2 входа с возможностью переключаться между источниками на прямую. Контактная часть переключателя позолочена. Присутствует регулировка громкости, отключение звука без участия дозвукового фильтра.
| Раздел усилитель мощности | |
| Эффективная мощность (10 Гц ~ 20 кГц, и CH привод) | 6 Ом: 105 Вт + 105 Вт 8 Ом: 90 Вт + 90Вт |
| Общее гармоническое искажение (для эффективной мощности) | 0,003% или меньше (8 Ом) |
| Частотная характеристика (1 Вт) | DC ~ 300кГц + 0 -3 дБ |
| Интермодуляционное искажение | 0,003% или меньше (8 Ом) |
| Коэффициент демпфирования | 150 (8 Ом) |
| Входная чувствительность | 1В (Нормальный) |
| Отношение SN (Сеть) | 120 дБ или более |
| Искажение TIM | Измерение предельного значения или меньше |
| Скорость нарастания выходного напряжения | ± 180 В/мкс |
| Время нарастания | 0.6 мкс |
| Раздел предусилитель | |
| Входная чувствительность / импеданс (1 кГц) | Phono MM: 2.5 мВ / 47 кОм Phono MC: 300 мкВ / 100 Ом CD, тюнер, линейный, воспроизведение кассеты 1-2-3: 150мВ / 20 кОм |
| Phono максимально допустимое входное напряжение | ММ (THD 0.01%): 210 мВ MC (THD 0,1%): 21 мВ |
| Частотная характеристика | Phono MM: 20 Гц ~ 20000 Гц, ± 0,2 дБ CD, линейный: DC ~ 300 кГц, + 0 -3 дБ Кассета(воспроизведение) 1, 2, 3: 1 Гц ~ 300 кГц +0 -3 дБ |
| Отношение С.Н. | Phono MM: не менее 88 дБ Phono MC: не менее 70 дБ компакт-диск, тюнер, линейный, кассета Play-1 · 2 · 3: не менее 110 дБ |
| Максимальный контроль изменения | BASS: ± 6 дБ (50 Гц) TREBLE: ± 6 дБ (15 кГц) |
| Инфразвуковой фильтр | 16 Гц (-3 дБ), 6 дБ/окт |
| Громкость | 50 Гц + 8 дБ 10 кГц: + 6 дБ |
| Общие | |
| Номинальная потребляемая мощность | 250 Вт |
| Внешние размеры | 430 × 160 × 450 мм |
| Вес | 18.0 кг |
| Питание | 100 вольт |
