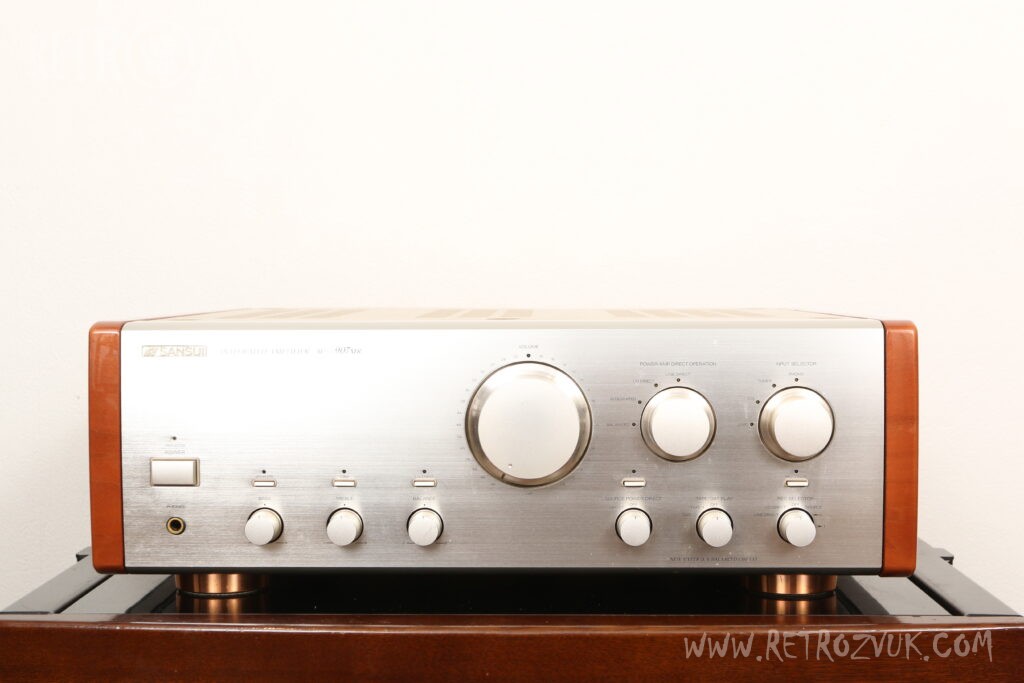

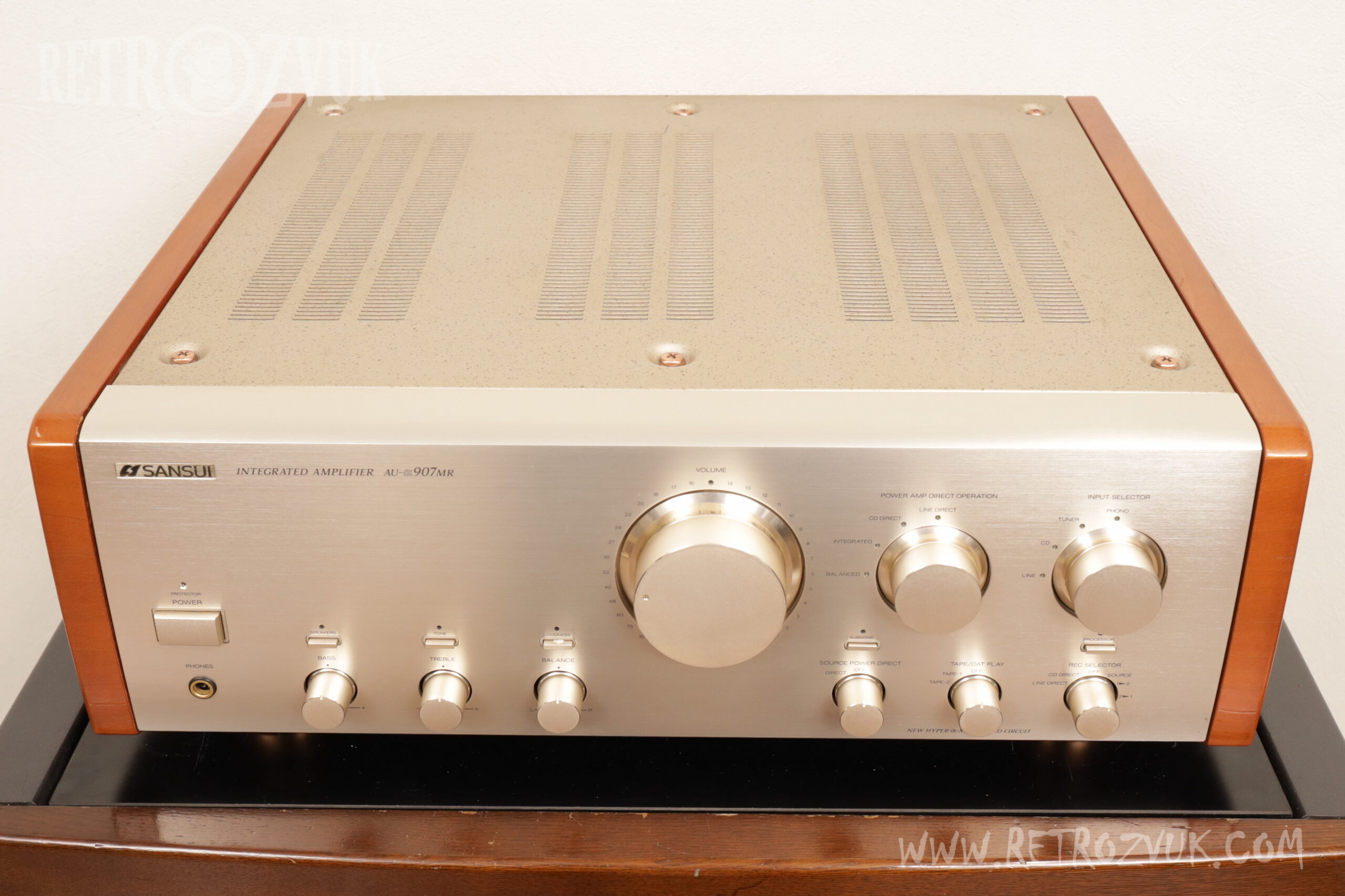

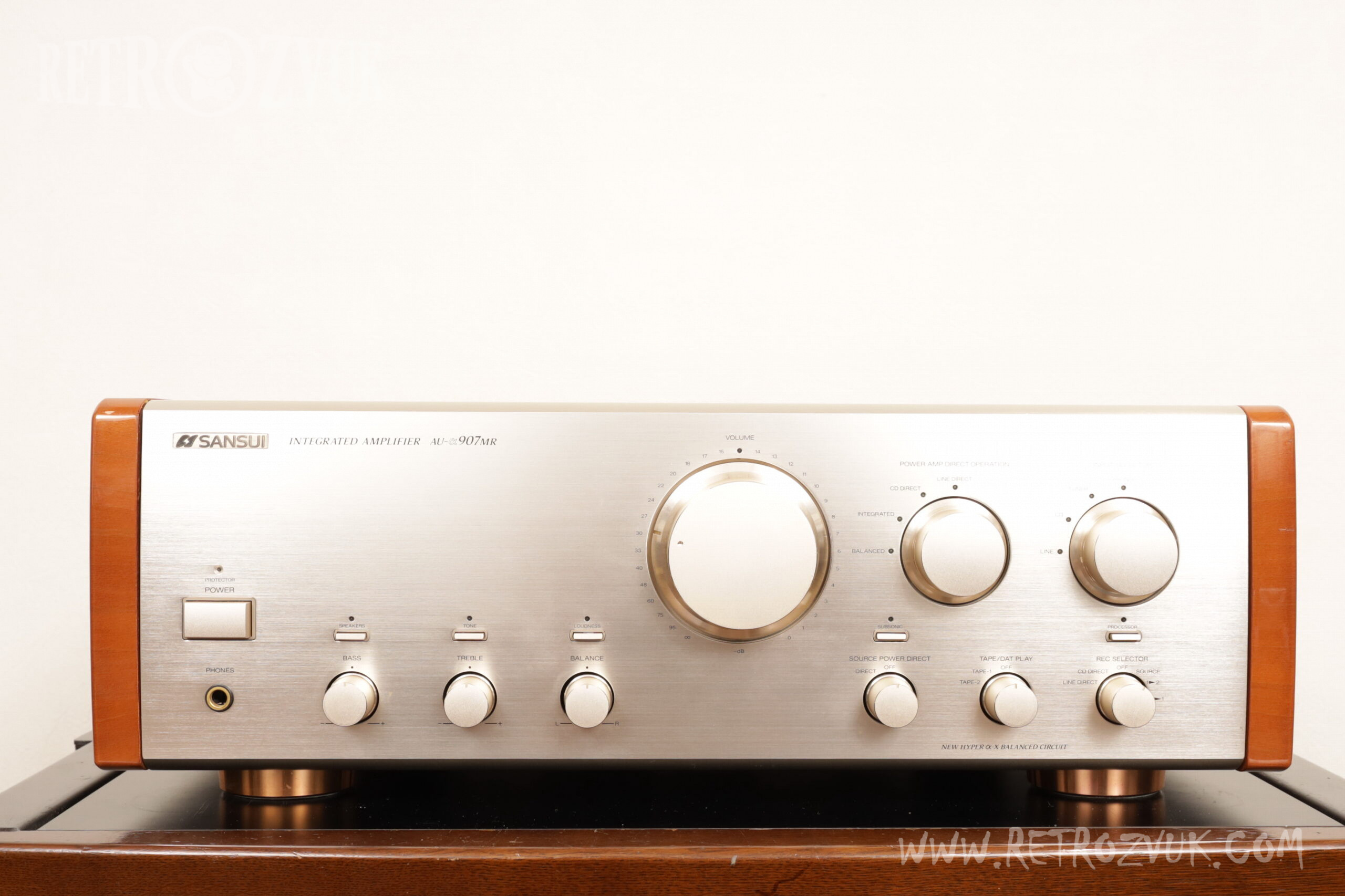

Sansui AU-a907MR

SANSUI AU-α907MR  (выпуск 1995 года)

Описание

Интегральный усилитель с новой схемой Hyper α-X Balance.

Применена новая схема New Hyper α-X Balance, которая принципиально устраняет электрические шумы, возникающие внутри схемы. Эта схема развивает Hyper α-X Balance, используя усовершенствованную схему Wilson Current Mirror с высоким CMRR (коэффициентом подавления синфазного сигнала), обеспечивающую теоретическое улучшение CMRR на 140 дБ. В результате, цепь драйверного каскада выполнена по замкнутому контуру с отдельной обмоткой, что выравнивает разброс токов, вызванный DC-смещением из-за асимметрии элементов в схеме, и повышает стабильность работы самой схемы. Кроме того, основной блок питания выходного каскада, объединяющий трансформатор и электролитические конденсаторы, также выполнен по замкнутому контуру с отдельной обмоткой, создавая оптимальные условия работы для балансного усилителя от входа до выхода.

Для повышения скорости отклика на быстрые сигналы в драйверном каскаде применена новая схема Diamond Differential Circuit, позволяющая получать инвертированный выходной сигнал без инверсии фазы. Это обеспечивает высокую способность подачи тока при резких изменениях входного сигнала и превосходные характеристики.

Кроме того, в дополнение к каскодному соединению полевых транзисторов (FET) во входном каскаде, источник питания драйвера выполнен по симметричной балансной схеме, что расширяет диапазон и повышает скорость работы, улучшая характеристики усилителя New α-X Balance. Это также предотвращает ухудшение качества звука при подключении внешних устройств с различным импедансом.

В блоке питания применен источник питания New α-X Balance. Выходной каскад выполнен по замкнутой балансной схеме, драйверный каскад — по симметричной балансной схеме с постоянным током, а вся цепь полностью отделена от земли (Closed-Loop), что предотвращает негативное влияние на звук небалансных токов в питании.

Кроме того, используются тщательно отобранные компоненты оригинальной разработки, включая крупный силовой трансформатор общим весом 13 кг с высокоплотным заполнителем внутри 4-слойного экрана, снижающим вибрации при работе, а также электролитические конденсаторы питания и быстровосстанавливающиеся диоды, обеспечивающие стабильную подачу большого тока.

Для предотвращения вибраций в цепях питания и сигнала применена усиленная двухмоноблочная конструкция (Reinforced Twin-Mono Construction). Блок питания, содержащий крупный трансформатор и электролитические конденсаторы — источники вибраций, — расположен в центре. Усилительные блоки (мощные транзисторы и радиаторы), являющиеся источниками вибраций в сигнальной цепи, размещены на отдельных платах слева и справа, симметрично относительно центра. Это предотвращает взаимные помехи между каналами, обеспечивает оптимальное распределение веса и структурно контролирует собственные вибрации усилителя.

Для прерывания путей передачи вибраций применена разработанная на основе собственного опыта система Isolated Mechanical Feedback. В критических точках — между мастер-регулятором громкости и шасси, между силовыми транзисторами и радиаторами, в местах крепления электролитических конденсаторов — используются изолирующие детали из чистой меди с высокими внутренними потерями и превосходной способностью поглощать вибрации. Кроме того, для изоляции между изоляторами и нижней панелью, между радиаторами, верхней панелью и шасси широко используется тефлоновая лента и тефлоновые листы, молекулярная структура которых стабильна, что обеспечивает защиту от ухудшения качества звука из-за вибраций.

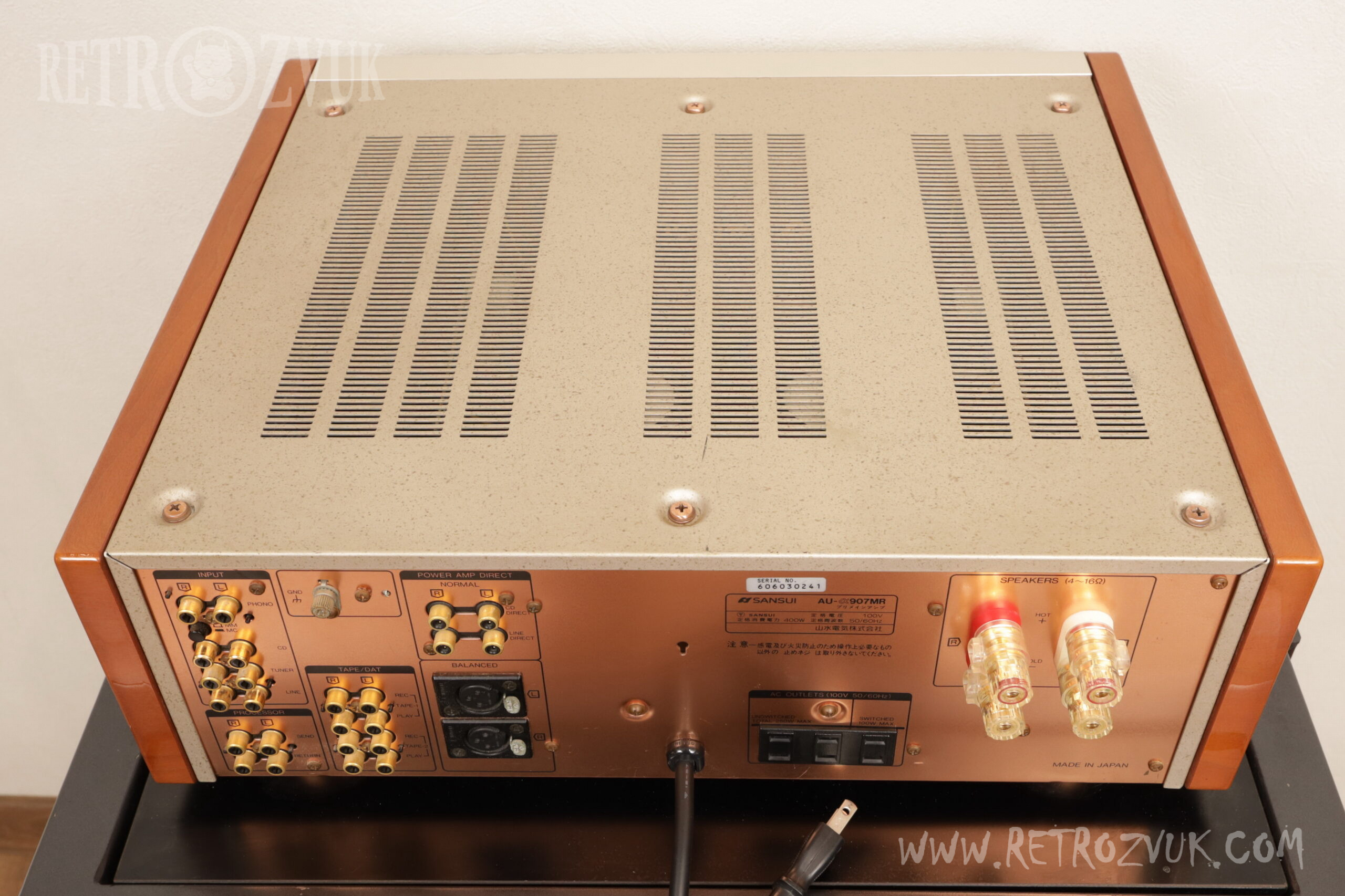

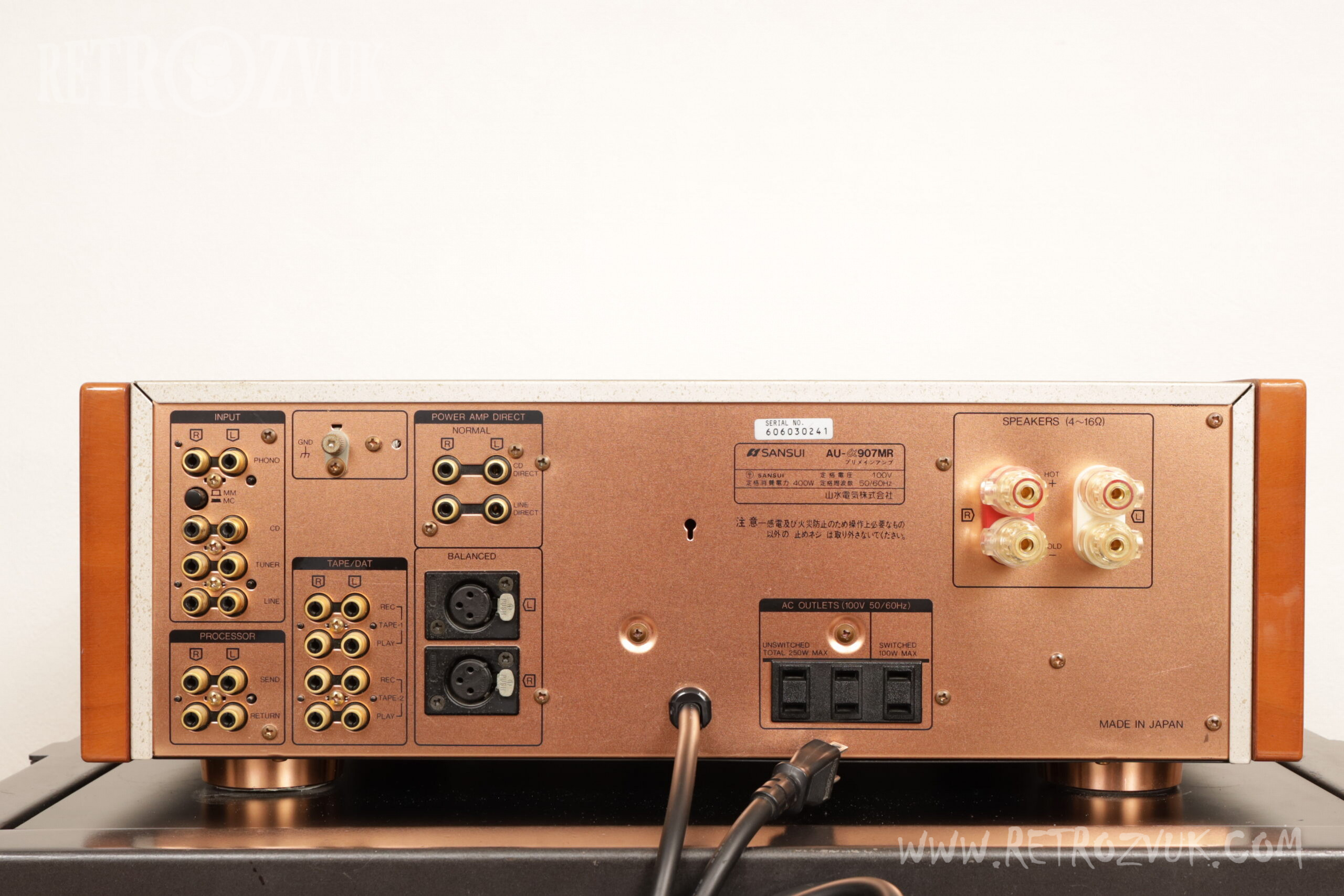

В клеммах для акустических систем используются позолоченные клеммы из OFC-сплава (бескислородная медь) с твердым золотым покрытием (24K) немецкой компании WBT, обеспечивающие малые потери сигнала и поддержку подключения Bi-Wiring. Кроме того, применяются изоляторы из чистой меди овальной формы с превосходными вибродемпфирующими характеристиками и ручки регулятора громкости из цельного алюминия, обеспечивая полную виброзащиту, низкий импеданс и немагнитность.

Оснащен входами Power Amp Direct (балансный, CD, линейный), позволяющими подавать сигнал напрямую на усилитель мощности, минуя схему предварительного усилителя.

Фонокорректор поддерживает картриджи MC и MM.
