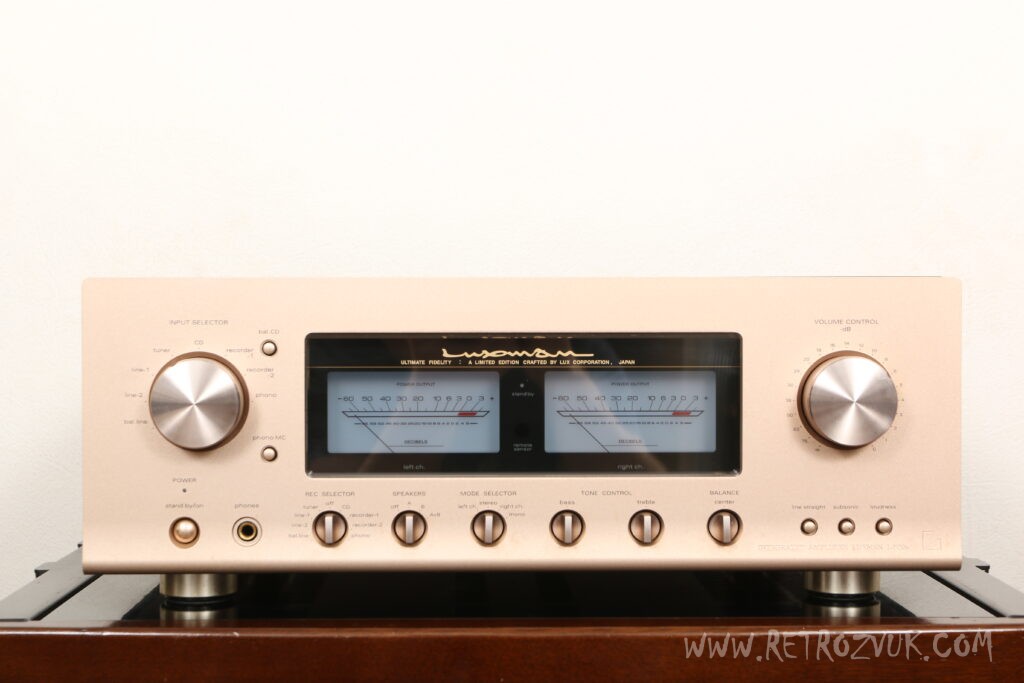

Luxman L-509S

Интегрированный усилитель с улучшенными экономическими характеристиками благодаря технологии, которая есть у Luxman.

Электрическая схема CSSC (Дополнительная Единственная Цепь Ступени) принимается как часть усилителя.
Эта схема в значительной степени разделена на три части со стороны входа и состоит из части дифференциального усилителя комплементарного состава со стороны входа, каскада передачи тока во втором каскаде и выходной цепи в заключительном каскаде. В части дифференциального усилителя зарабатывается исходное усиление схемы усилителя. И ступень передачи электрического тока приняла цепь заземления базы с помощью транзистора, применяемого к части, которая требует высокой передачи fT (частота среза) с помощью высокочастотной цепи и т. Д. Конечным каскадом является выходная цепь, преобразование импеданса осуществляется усилителем управления, а усиление мощности осуществляется усилителем мощности.
Вообще существует много типов усилителей, в которых функция усиления обеспечена в первом и втором каскадах, а частоты среза первого и второго каскадов являются ориентировочными значениями, поэтому суммарной характеристикой является фаза в сверхвысоком диапазоне. будут большие расхождения. По этой причине он имеет структуру, в которой фаза аналоговой информации с выхода инвертируется с помощью NFB и возвращается на вход, за счет чего улучшаются различные электрические характеристики. Однако, когда происходит большой фазовый сдвиг на выходе, обратная связь становится близкой к положительной, что приводит к положительной обратной связи или подобному неустойчивому состоянию. Во избежание этого в качестве дополнения используется еще одна локальная петля обратной связи, но сама эта высокочастотная коррекционная петля сильно влияет на качество звука, из-за чего звук теряет естественность.
В схеме CSSC, поскольку частота среза в области высоких частот чрезвычайно высока в каскаде передачи тока с заземленной базой во втором каскаде, можно сказать, что частотная характеристика дифференциального усилителя в первом каскаде доминирует над всей CSSC, и только некоторые Стабильная работа может быть обеспечена с минимальной коррекцией, и реализована высокая скорость нарастания.

Оригинал цепи ODβ с Lux несут.
Схема ODβ представляет собой версию схемы β усилителя (NFB) с оригинальной инновацией Lux. В обычных усилителях NFB имеет отдельную обратную связь в областях постоянного и переменного тока, но при вставке сервоусилителя постоянного тока или подобного устройства в контур обратной связи для обеспечения стабильности в области постоянного тока разница в балансе между областью переменного тока и областью переменного тока была уменьшена. сработал. В схеме ODβ за счет значительного улучшения основных характеристик схемы превосходная стабильность по постоянному току обеспечивается только базовой обратной связью по постоянному току без использования сервоусилителя постоянного тока и т.п. Кроме того, оптимизирована NFB в диапазоне переменного тока, отрегулирован баланс энергии во всех диапазонах и реализовано ощущение единства окраски тона во всех диапазонах частот.

Часть усилителя мощности имеет трехступенчатую конфигурацию Дарлингтона для выходного каскада и использует комплементарную схему, использующую низкий внутренний импеданс, большой ток и мощные транзисторы типа fT (Pc150W, Ic(max) 15A).
Кроме того, стабильность повышается за счет использования таких деталей, как большой радиатор, форма которого подавляет чрезмерный визг, обеспечивая при этом характеристики теплового излучения, транзистор с высоким выдерживаемым напряжением и двойной транзистор для дифференциального усиления.

В источнике питания используется высокоэффективный силовой трансформатор с большим сердечником EI и конденсатор большой емкости с отличными характеристиками мгновенной зарядки и разрядки.
Кроме того, тщательная конструкция с низким импедансом обеспечивает подачу, соответствующую музыкальной фазе.

Терминал динамика использует винтовой тип тисков, изготовленный из уникального материала, что позволяет надежно зафиксировать кабель.
Этот терминал также поддерживает вилки типа «банан».

В комплект входит беспроводной пульт дистанционного управления. С помощью этого пульта дистанционного управления вы можете управлять основными функциями, такими как включение/выключение питания, выбор входа, регулировка громкости и включение/выключение звука.
Схема привода двигателя принимается как объем и селектор входа. Кроме того, селектор входов оснащен механизмом сцепления, который повышает удобство работы, обеспечивая тактильный щелчок при ручном управлении, и обеспечивает плавность работы при управлении с помощью пульта дистанционного управления.

Завершение линии шины несут, и проигрыватель компакт-дисков, сделанный из LUXMAN, и операция дистанционного управления могут быть заблокированы.

Внутренняя компоновка разработана с учетом ненужных мер по противодействию вибрации и шуму, а общая симметричная структура поддерживает баланс веса и обеспечивает чрезвычайно высокую стабильность при компоновке каждой секции, минимизирующей помехи. Вдобавок ко всему, благодаря изоляционной конструкции коробки с защитной пластиной, высокочастотный шум и поток рассеяния полностью устранены.

Передняя панель из алюминия специально обработана матовым покрытием. Сочетание этого с глянцевой деревянной отделкой коробки придает ему ощущение роскоши.

Измеритель мощности несут на передней панели.
В этом измерителе используется метод логарифмического сжатия, а уникальная атмосфера достигается за счет соблюдения цветовой схемы.

Изготовленные на заказ детали, разработанные для L-509, используются в качестве внутренней схемы.

Несут такие функции, как регулировка тембра, громкость, дозвуковой фильтр, управление балансом, селектор записи и селектор режима.
Кроме того, прямую функцию линии несут, и качество звука с высокой чистотой получено путем обхода неиспользуемой цепи (управление тембром/селектор режима/левый-правый баланс).

На клемму наушников был отдан эксклюзивный релейный контакт, а влияние на клемму динамика устранено.

Перевернутую точку переключения несут, и фазу входа линии баланса можно обратить.

Датчик фазы линии несут, и полярность во время введения штепсельной вилки может быть проверена.

Используются силовой кабель нестандартного типа и вход переменного тока.

Оснащен линией шины для связи операций дистанционного управления, таких как проигрыватель компакт-дисков LUXMAN.
