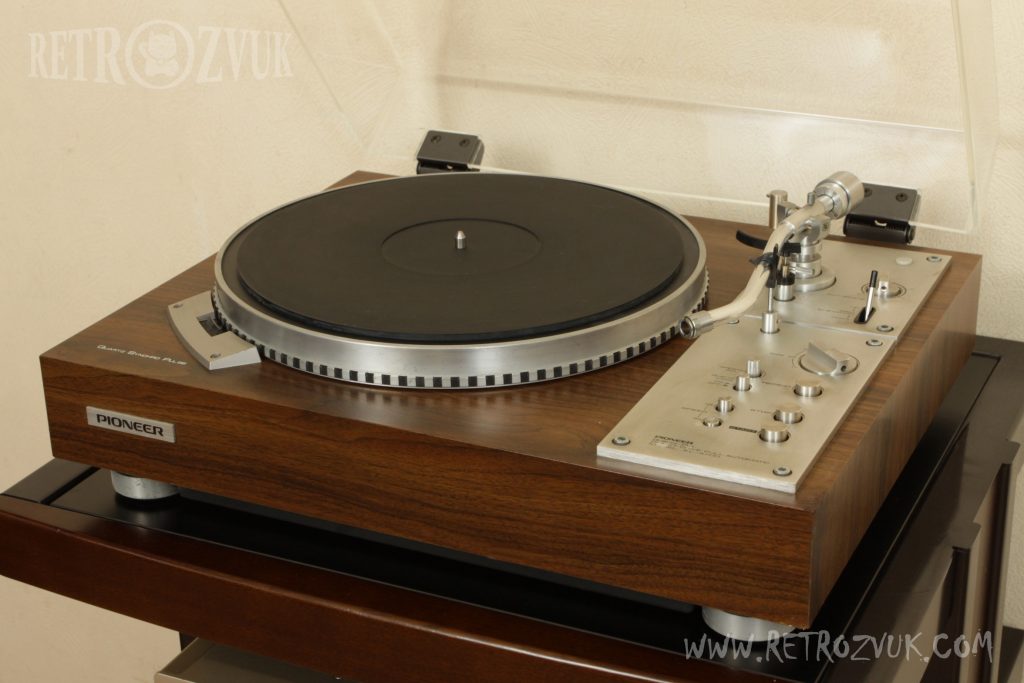

Pioneer XL-A700

Полностью автоматический плеер, который имеет Quartz PLL для сервопривода.
Производитель Япония. Выпуск 1976 год.

Полностью автоматизированный винтажный проигрыватель винила. Pioneer XL-A700 принадлежит к топовой линейке 1976-1979 годов. Модель разработана для внутреннего рынка Японии.

Проигрыватель оснащен массивным столом, мотором с прямым приводом и кварцевой стабилизацией (при необходимости ее можно отключить). Для управления тонармом предусмотрен дополнительный двигатель.

Уникальная схема, которая приводит в движение стол, поддерживает стабильную скорость вращения. Двунаправленный привод работает в прямом и обратном направлениях. Это обеспечивает быстрый отклик при малейших изменениях скорости.

Преимущества двигателя:

• использована уникальная функция трех элементов Холла, разработанная Pioneer;
• переключение магнитных полюсов;
• идеальное соотношение S/N;
• долговечность.

Диаметр поворотного стола 32,4 см, масса инерции 340 кг/см 2. Безупречную функциональность обеспечивают качественно обработанные валы и подшипники.

Стробоскоп имеет многополосную схему формирования сигнала. Она устраняет неблагоприятные сигналы от источника питания и при переключении скорости вращения.

Сервосистема на основе встроенного высокочастотного генератора CR. Проигрыватель оснащен устройством для точной регулировки звучания.

Движение поворотного стола обеспечивает приводной двигатель. В дополнение к нему использован прецизионный редукторный двигатель. Последний не создает нагрузку на поворотную систему. Его основные функции:

• автоматическое отключение;
• возврат;
• повторное воспроизведение;
• быстрое воспроизведение с автоматическим включением питания.

В XL-A700 вместо механической системы функциональности рычага используется оптическая. В ее схеме использованы фототранзистор и светодиод.

Тонарм S-образного типа. Снижена масса рычага. Для уменьшения трения и увеличения чувствительности в вертикальных и горизонтальный вращающихся деталях использованы радиально-упорные подшипники.

Деревянные корпус проигрывателя прочно соединен с жесткой литой алюминиевой рамой. Резонанс, вибрации, внутренние потери звука предотвращаются за счет жесткости и твердости конструкции.
