Sony CDP-X777ES

Проигрыватель компакт-дисков серии ES с недавно разработанным импульсным преобразователем 8D/A.

Система линейного преобразователя высокой плотности принимается как часть цифро-аналогового преобразования, и несут 45-битный шумообразующий цифровой фильтр и импульсный цифро-аналоговый преобразователь.

Импульсный цифро-аналоговый преобразователь состоит из одного источника тока и одного электронного переключателя и выражает музыкальные формы волны путем переключения между двумя значениями 0 и 1 с высокой скоростью. В результате выводится волна PLM (импульсная модуляция длины импульса), уровень амплитуды которой всегда постоянен и изменяется только в направлении оси времени. Затем, пропуская его через фильтр нижних частот, удаляются ненужные высокочастотные шумы за пределами звукового диапазона, чтобы получить форму музыкального сигнала.

Чтобы уменьшить шум квантования в слышимом диапазоне до 20 кГц, импульсный цифро-аналоговый преобразователь оснащен многоступенчатой ​​операцией формирования шума, в которой используется 64-кратная передискретизация и метод Sony Extended Noise Shaping. Передискретизация уменьшает шум квантования в слышимом диапазоне за счет увеличения частоты дискретизации. Кроме того, при нойз-шейпинге, когда число битов уменьшается, ошибка повторного квантования возвращается обратно на вход, чтобы уменьшить шум квантования в пределах слышимой полосы. Эти технологии обеспечивают высокий динамический диапазон.

Импульсный цифро-аналоговый преобразователь работает со скоростью 45 мегаимпульсов в секунду и принципиально устраняет дифференциальные нелинейные искажения, глитчи и искажения перехода через нуль, которые были затруднены в традиционном методе.

Недавно разработанный импульсный цифро-аналоговый преобразователь имеет выход 4D/A, который выводит положительную фазу и обратную фазу, а также каждый сигнал LR.

В серии ES два импульсных цифро-аналоговых преобразователя установлены в дополнительном режиме с выходом 8D/A. Дополнительный режим модулирует так, что два импульсных цифро-аналоговых преобразователя могут взаимно дополнять друг друга и выполнять дифференциальный синтез, а также устранять гармонические искажения и улучшать коэффициент искажения. Кроме того, коэффициент SN повышается за счет удвоения значения выходного тока.

Чтобы воспользоваться преимуществами импульсного цифро-аналогового преобразователя в системе линейного преобразователя высокой плотности, на предыдущем этапе был установлен 45-битный цифровой шумообразующий фильтр.

Эта схема выполняет высокоточный расчет передискретизации и выполняет расчет первичного шумоподавления на результат расчета, чтобы обеспечить высокий динамический диапазон.

Чтобы устранить проблему дрожанием, несут прямую цифровую синхронизацию.

Кроме того, в этом методе задающие часы формируются на той же микросхеме, что и импульсный цифро-аналоговый преобразователь, а джиттер генерируется в принципе за счет выполнения устранения джиттера непосредственно перед электронным переключением, которое является завершающим этапом импульса D/. Преобразователь потерян.

Аналоговый фильтр нижних частот использует фильтр нижних частот типа GIC, который не включает последовательно включенные пассивные элементы, такие как конденсаторы и катушки. Кроме того, CDP-X777ES оснащен линейным усилителем с дискретной конфигурацией, в котором используются малошумящие полевые транзисторы, и состоит из входного/дифференциального двухкаскадного входного каскада на полевых транзисторах и выходного каскада класса А. А уникальная входная характеристика FET с высоким импедансом обеспечивает полное отделение от шумовой составляющей фильтра нижних частот переднего каскада.

Низкий уровень шума и высокая стабилизация достигаются за счет включения ВЧ-усилителя в секцию звукоснимателя.

БИС цифровой обработки сигналов использует БИС 4-го поколения для проигрывателей компакт-дисков Sony, а оперативная память, которая ранее была внешней, была увеличена до 32 кбит и встроена, а также принят строгий 6-кратный метод исправления ошибок. , повышается точность обработки сигналов.

Недавно разработанный прекрасный привод принимается как схема привода оптического датчика.

В этой схеме одиночная схема возбуждения, которая традиционно была заземлена с одной стороны, отделена от земли путем замены ее на сбалансированную двухтактную схему возбуждения с системой питания ± 2. Она реализует привод звукоснимателя.

Сервосхема оснащена сервоприводом S S III, который работает с шумом за пределами диапазона, и усовершенствованным сервоприводом TS, работающим внутри диапазона сервопривода.

В S servo III высокочастотная шумовая составляющая тока сервопривода удаляется с помощью фильтра нижних частот для обеспечения плавного тока сервопривода. Это стабилизирует питание от блока питания и предотвращает неблагоприятное влияние на качество звука.

Усовершенствованный сервопривод TS уменьшает электрический ток, необходимый для работы сервопривода, почти на 10 дБ, а недавно разработанный демпфирующий механизм предусмотрен в приводной части оптического датчика для дальнейшего повышения бесшумности оптической системы.

Цифровой сервопривод CLV установлен в цепи сервопривода системы привода, которая управляет вращением диска.

Цифровой сервопривод CLV определяет вращение двигателя шпинделя и управляет им с 10-битным разрешением. Это поддерживает точную линейную скорость независимо от внутренней или внешней окружности диска. Он также определяет разницу в инерционной массе между 12-сантиметровыми и 8-сантиметровыми CD-дисками и управляет ими более точно.

Алюминиевый литой основной блок принимается как основа механизма оптической системы.

Внешняя вибрация полностью устранена за счет использования алюминиевого литья под давлением, которое имеет низкий уровень резонанса и высокую точность и точность обработки, а также за счет использования плавающей конструкции с двойной подвеской, содержащей гель с высокой вязкоупругостью.

Отверстие передней панели, где хранится лоток, оснащено акустическим экраном, а также предусмотрен специальный резиновый демпфер для повышения герметичности и уменьшения влияния вибраций воздуха, попадающих на шасси.

Кроме того, для самого лотка используется высокопрочный лоток G, изготовленный из того же материала, что и базовый блок G, что предотвращает передачу ненужных вибраций на диск.

Шасси FB принято в качестве конструкции шасси, и все шасси прочно соединено рамой, окружающей внешнюю периферию, и балкой, проходящей между передней и задней частью, что обеспечивает устойчивость конструкции к вибрации.

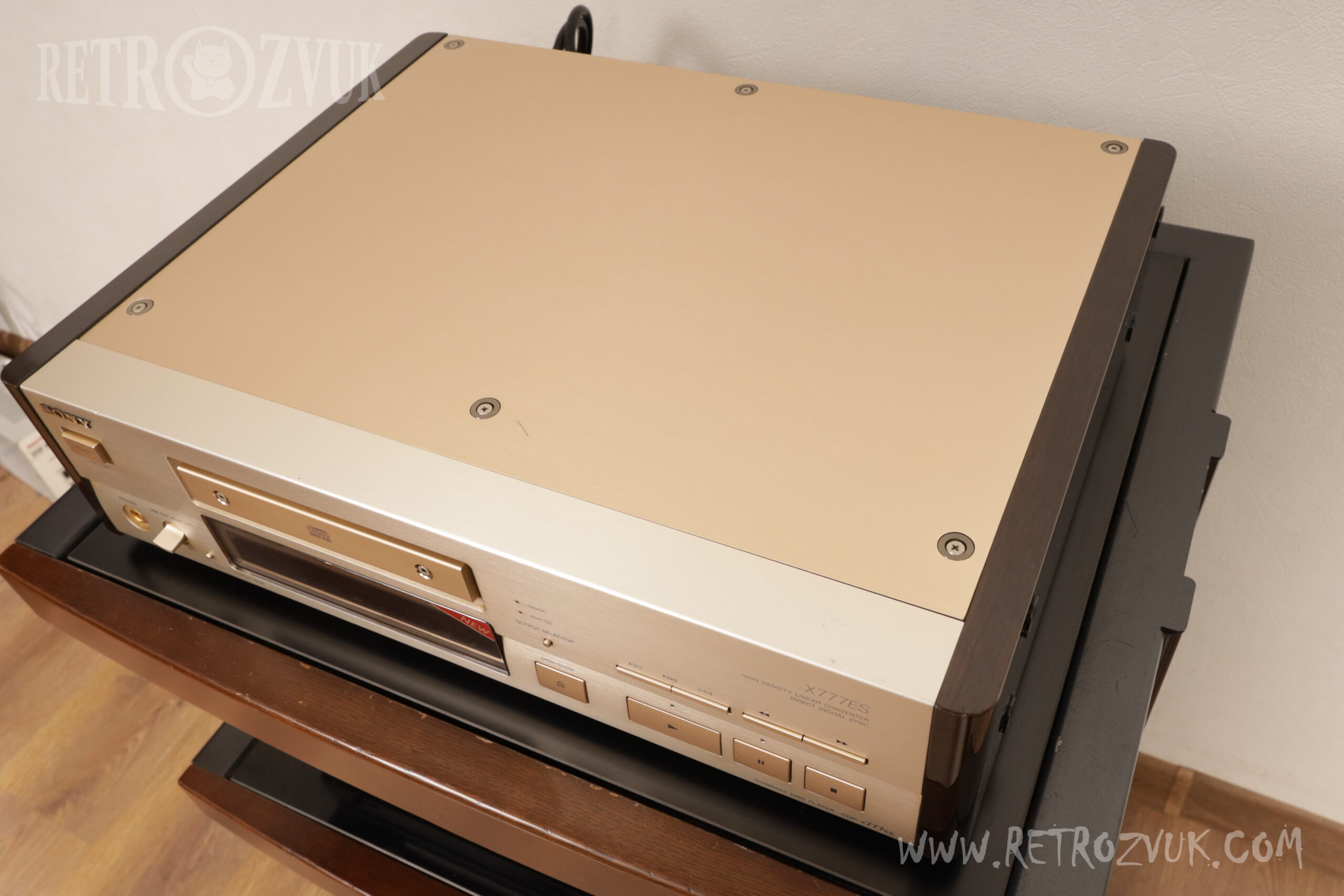

В CDP-X777ES внутренняя часть шасси покрыта медью, а верхняя алюминиевая пластина высокой жесткости используется для тщательного размагничивания шасси, исключая возникновение магнитострикции.

Прекрасный керамический изолятор принимается в качестве ноги.

Блок питания имеет двухтрансформаторную конфигурацию и независимо питает цифровой сервоблок и аудиоблок. Кроме того, цепь питания предусмотрена для секции цифро-аналогового преобразователя, чтобы полностью устранить помехи через источник питания. Кроме того, чтобы вибрация трансформатора не передавалась механически, при плавающей установке используются четыре резиновых демпфера.

В CDP-X777ES используется сверхмощный трансформатор с защитным кожухом, а весь сердечник трансформатора затвердевает с помощью закаленного наполнителя, представляющего собой смесь полибутадиеновой смолы и кварцевого песка для подавления тонких шумов трансформатора.

Также учитывается конфигурация печатной платы, а помехи от цифровой секции аналоговой секции подавляются за счет конфигурации отдельного листа, в которой цифровая печатная плата и звуковая печатная плата разделены.

Кроме того, плата ES из высокопрочного стекла с эпоксидной смолой используется для цифровой схемы, цепи питания и звуковой платы, чтобы предотвратить ухудшение качества звука из-за внутренней вибрации и электростатической паразитной емкости.

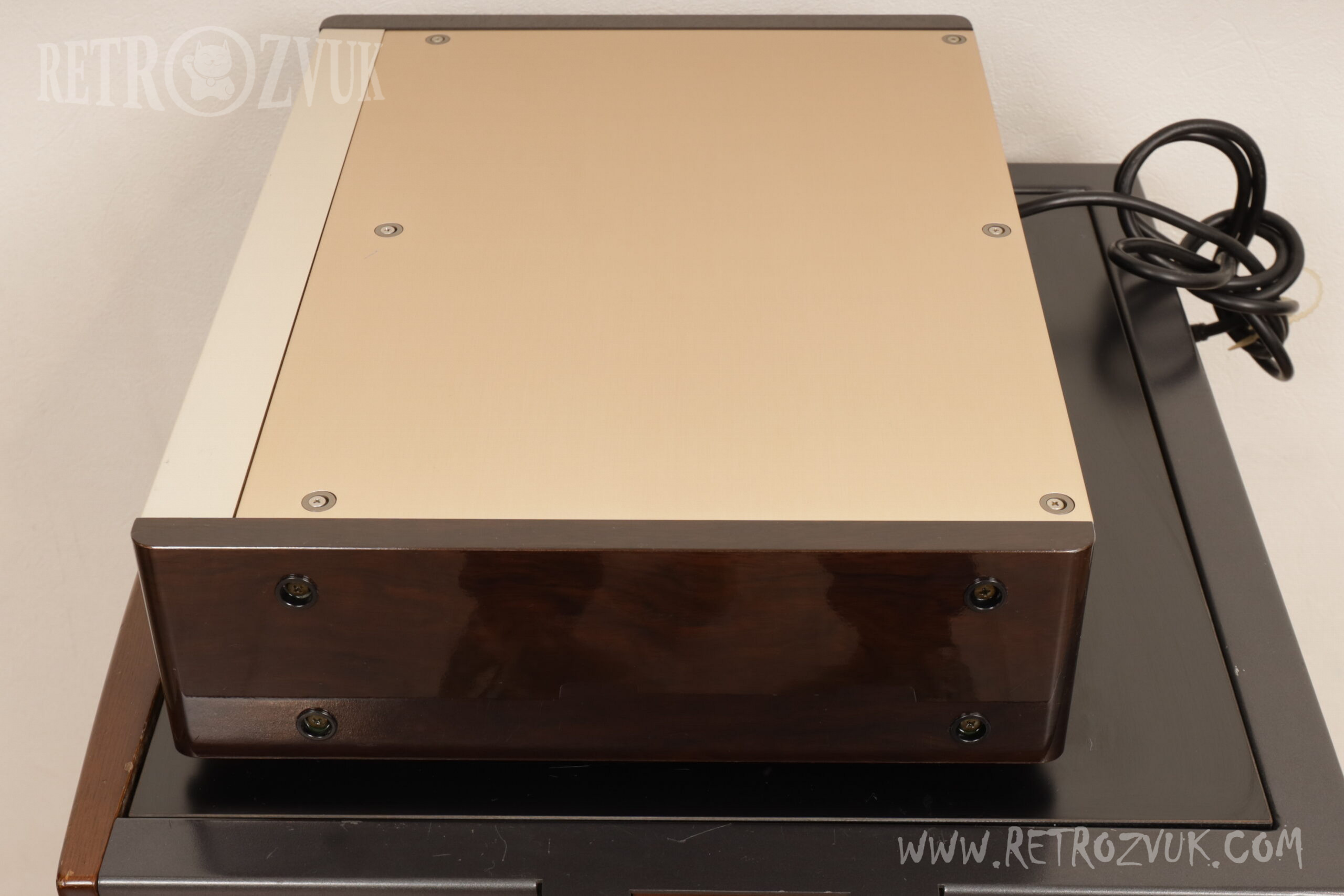

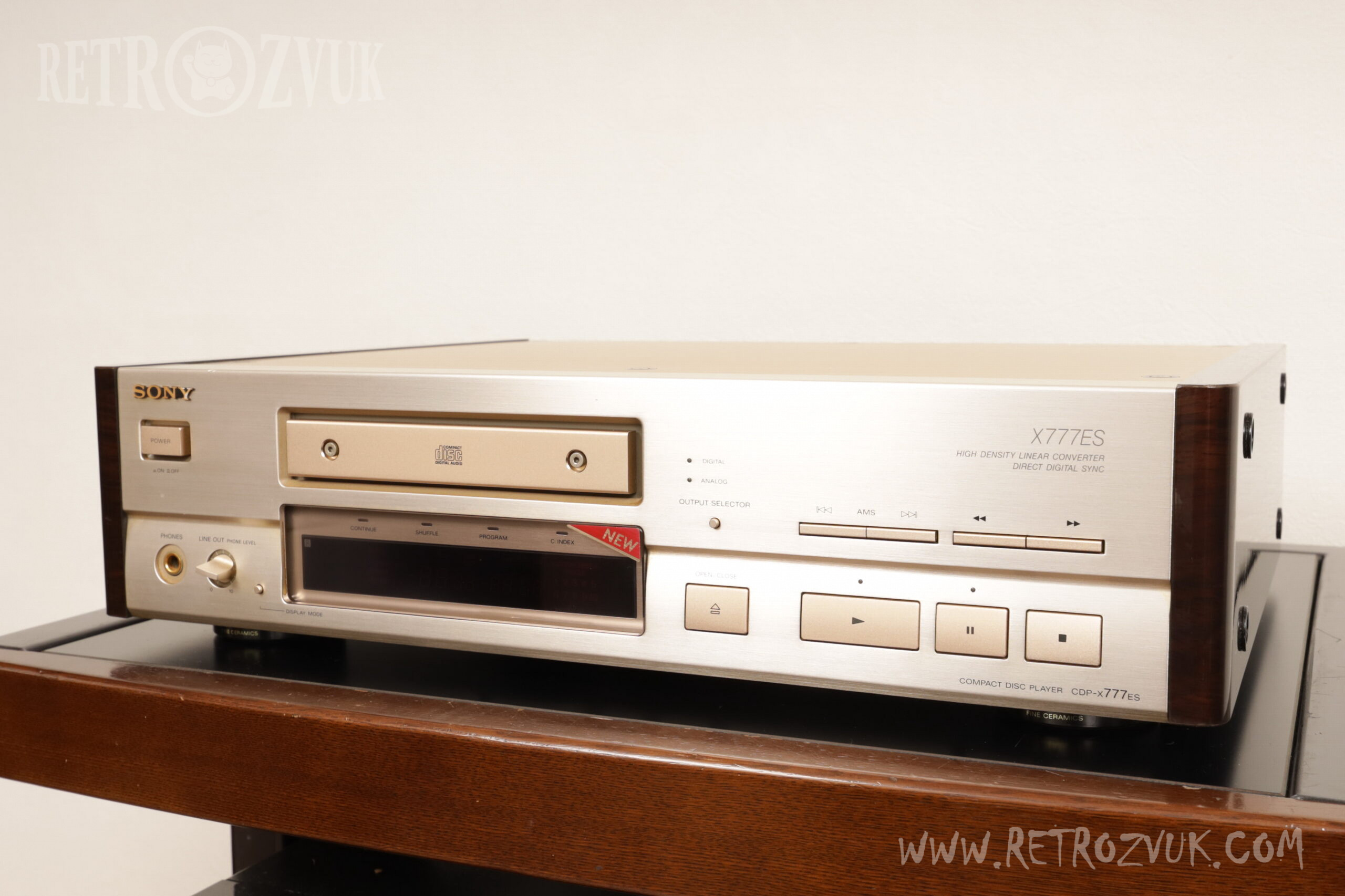

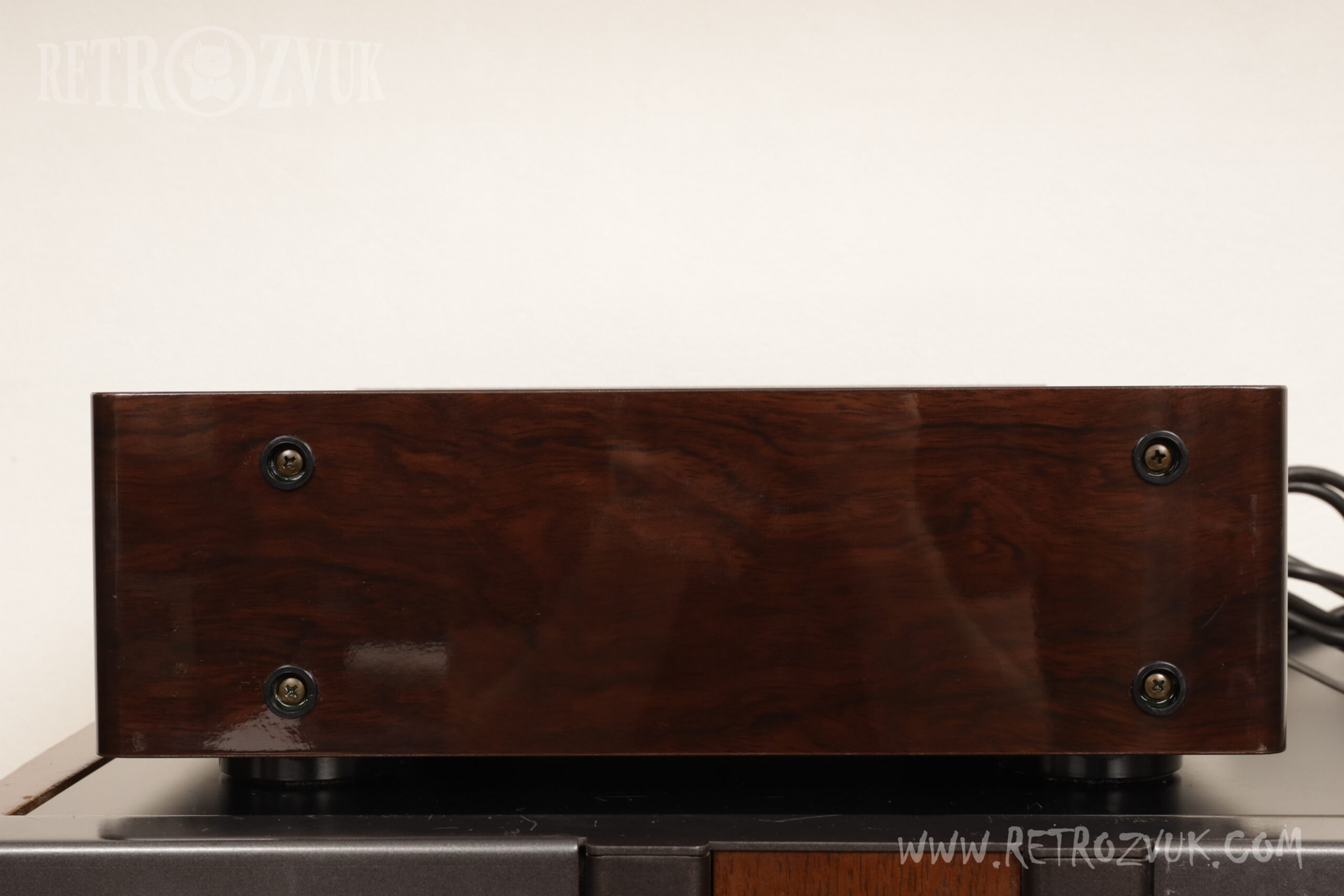

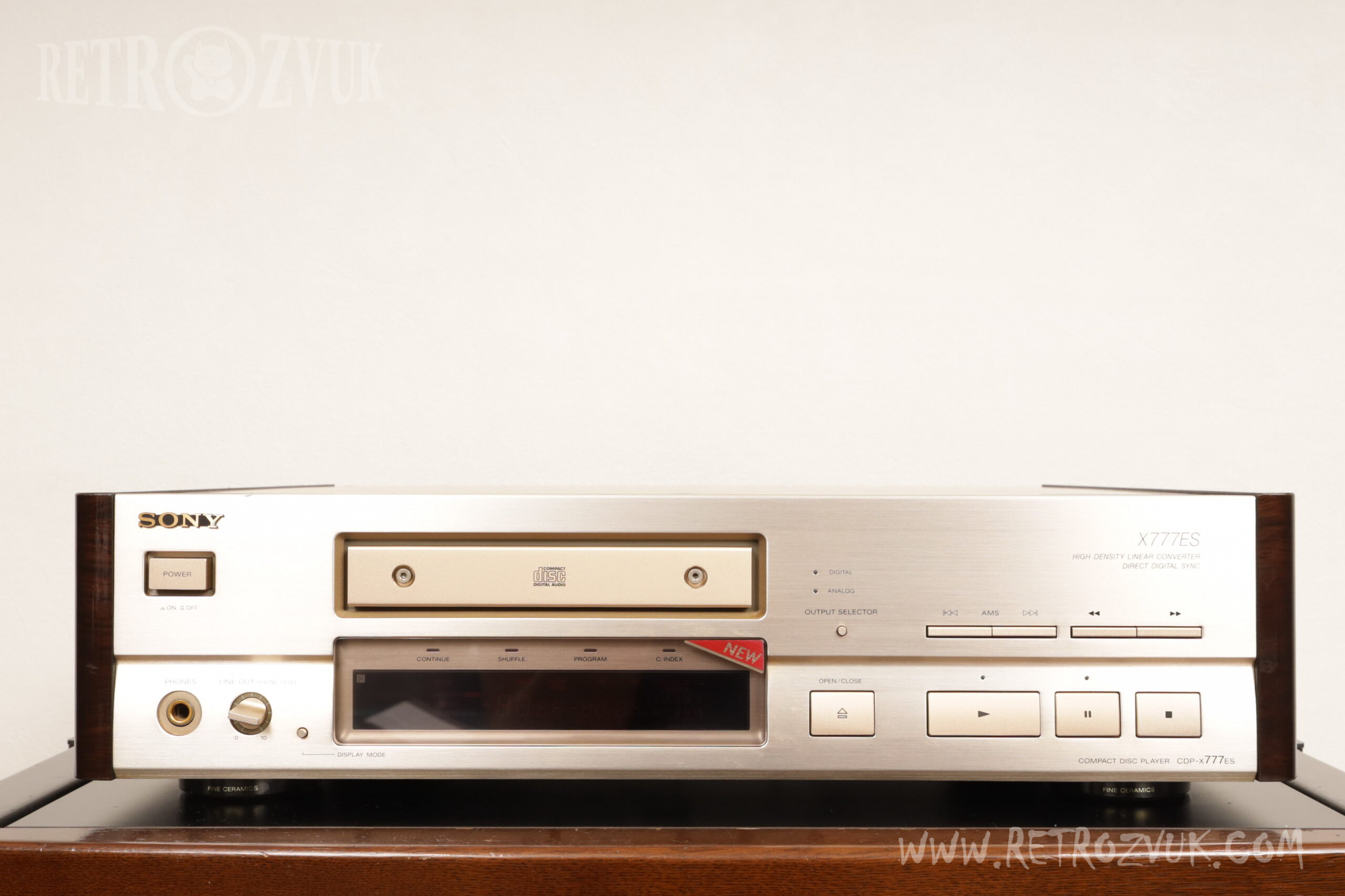

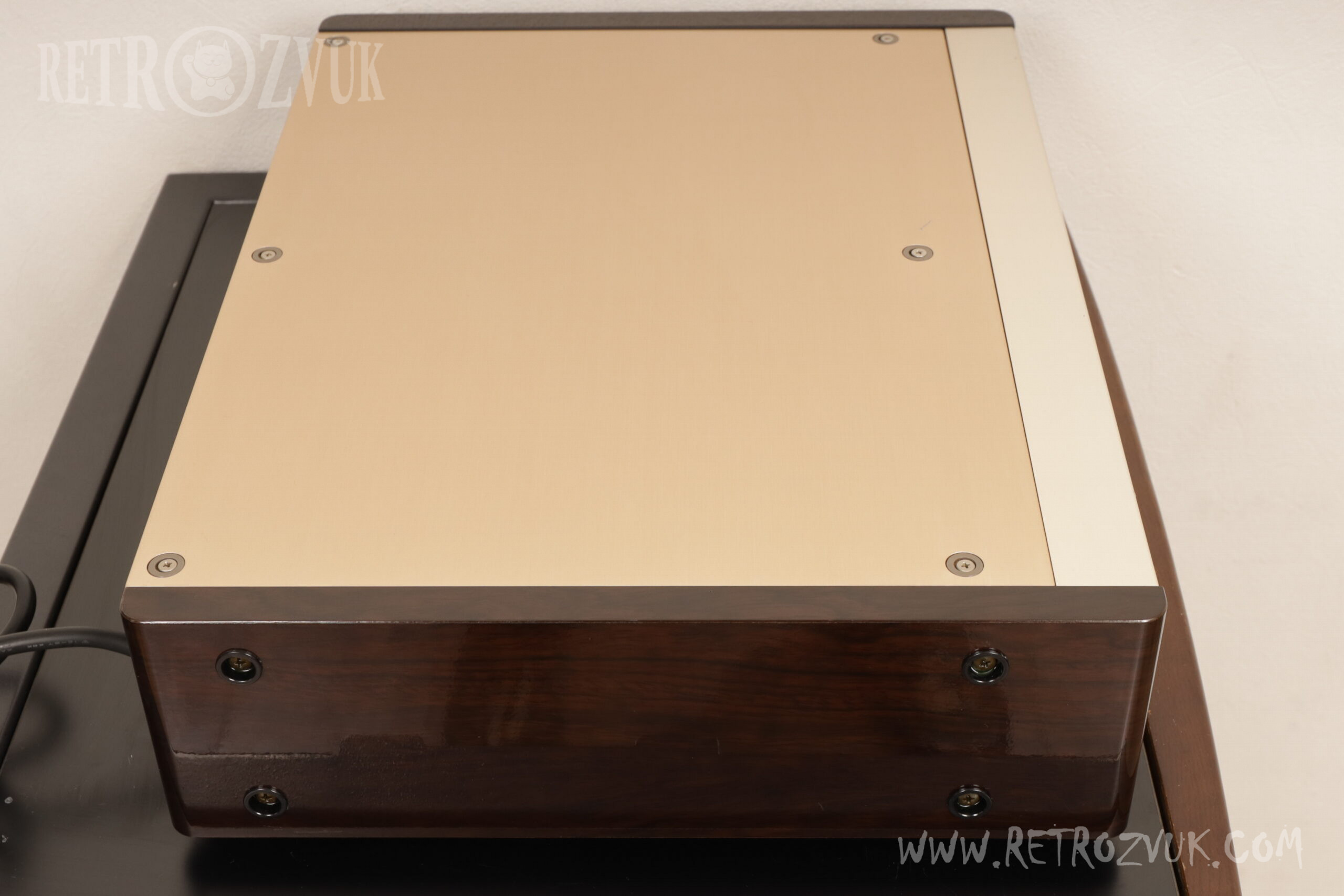

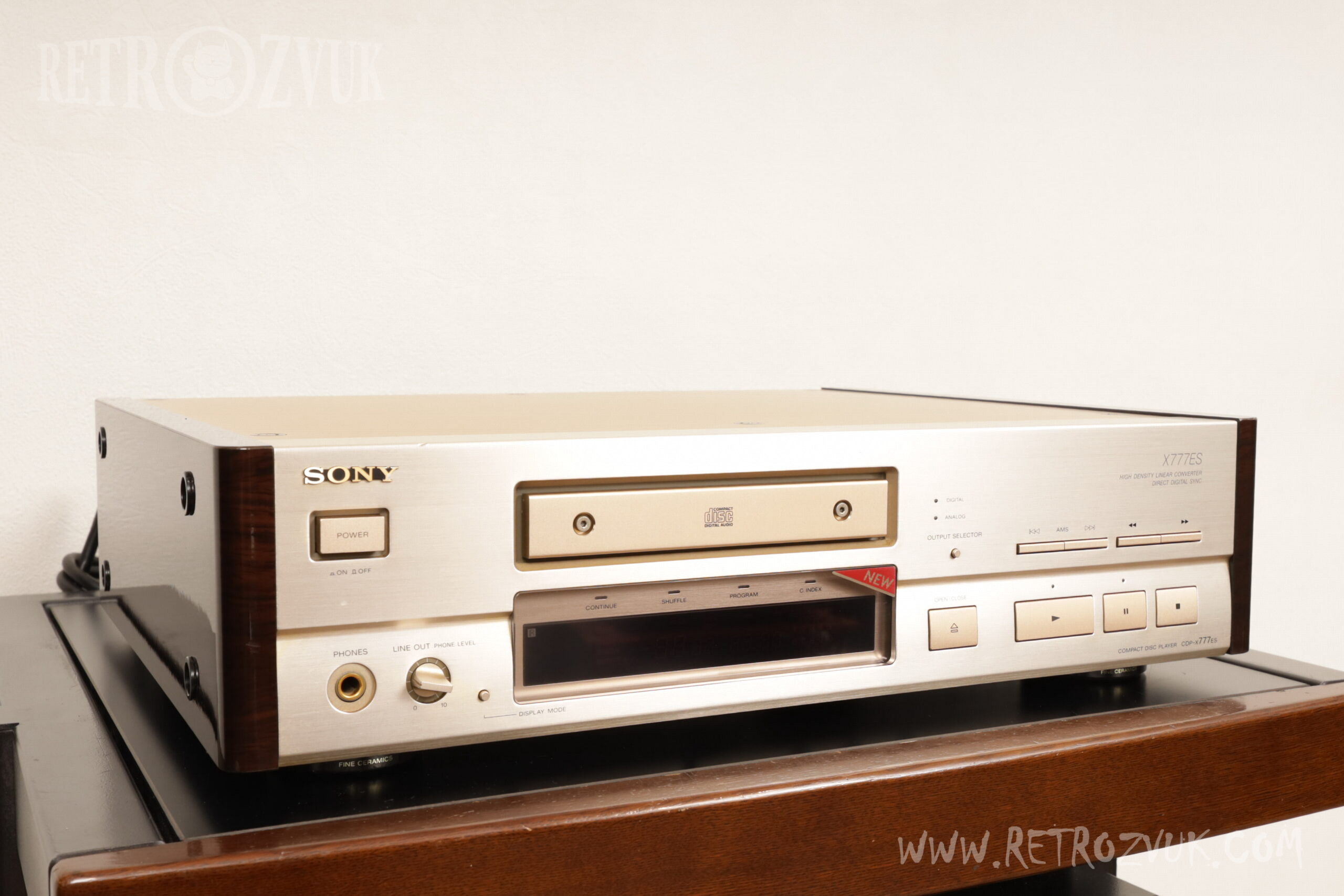

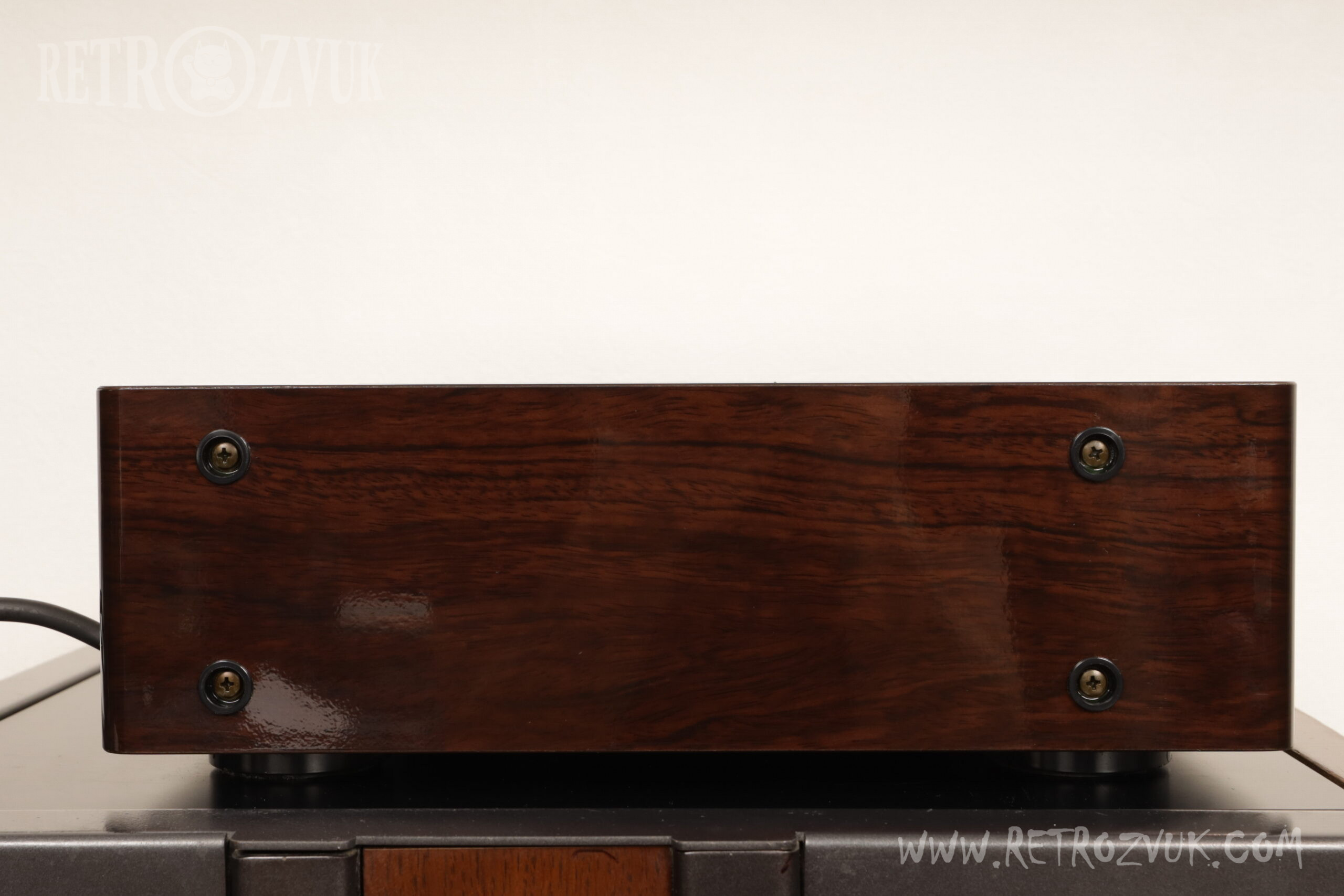

Алюминиевая панель используется в качестве передней панели, а боковая древесина оборудована сбоку.

Несут пользовательскую функциональность редактирования, и несут две функции, редактирование программы и ручной фейдер.

С программным редактированием вы можете вручную редактировать свои любимые песни в любом порядке.

Запрограммируйте свои любимые песни в любом порядке, проверяя накопленное время с помощью клавиши AMS или прямой клавиши. В это время, если вы включите автопробел, вы можете отредактировать время исполнения каждой песни, добавив пробел в 3 секунды. Когда вы нажимаете кнопку паузы, вы можете запрограммировать сторону A, а затем сторону B одновременно.

С помощью ручного фейдера вы можете плавно увеличивать/уменьшать уровень сигнала там, где вам нравится.

Пользовательскую функцию файла несут, и могут использоваться четыре функции, пользовательский индекс, банк программ, память последнего режима и отзыв файла.

Пользовательское индексирование позволяет вам индексировать диск в любом месте. Для каждого диска можно установить максимум 10 точек, возможна точная настройка с шагом около ±0,15 секунды.

Банк программ позволяет сохранять настройки программного воспроизведения.

В памяти последнего режима можно запомнить режим воспроизведения и время затухания, которые были установлены непосредственно перед извлечением диска с пользовательским файлом, и при вставке того же диска режим вызывается автоматически.

С помощью File Recall вы можете проверить, какие файлы были вставлены.

Эту функцию можно вызвать, даже если диск не установлен, а ненужные файлы можно удалить на месте.

Оснащенный функцией случайного удаления 99 дорожек, вы можете оставить только свои любимые дорожки и воспроизводить их в случайном порядке.

Несут функциональные возможности, такие как функция выполнения программы максимума 20 нот, и повторение 6 режимов одной музыки/всей музыки/части (только дистанционное управление)/программа/перетасовка/пользовательский индекс.

Часть дисплея оснащена функцией режима отображения, и дисплей можно переключать между полным освещением/частичным освещением/отключением света.

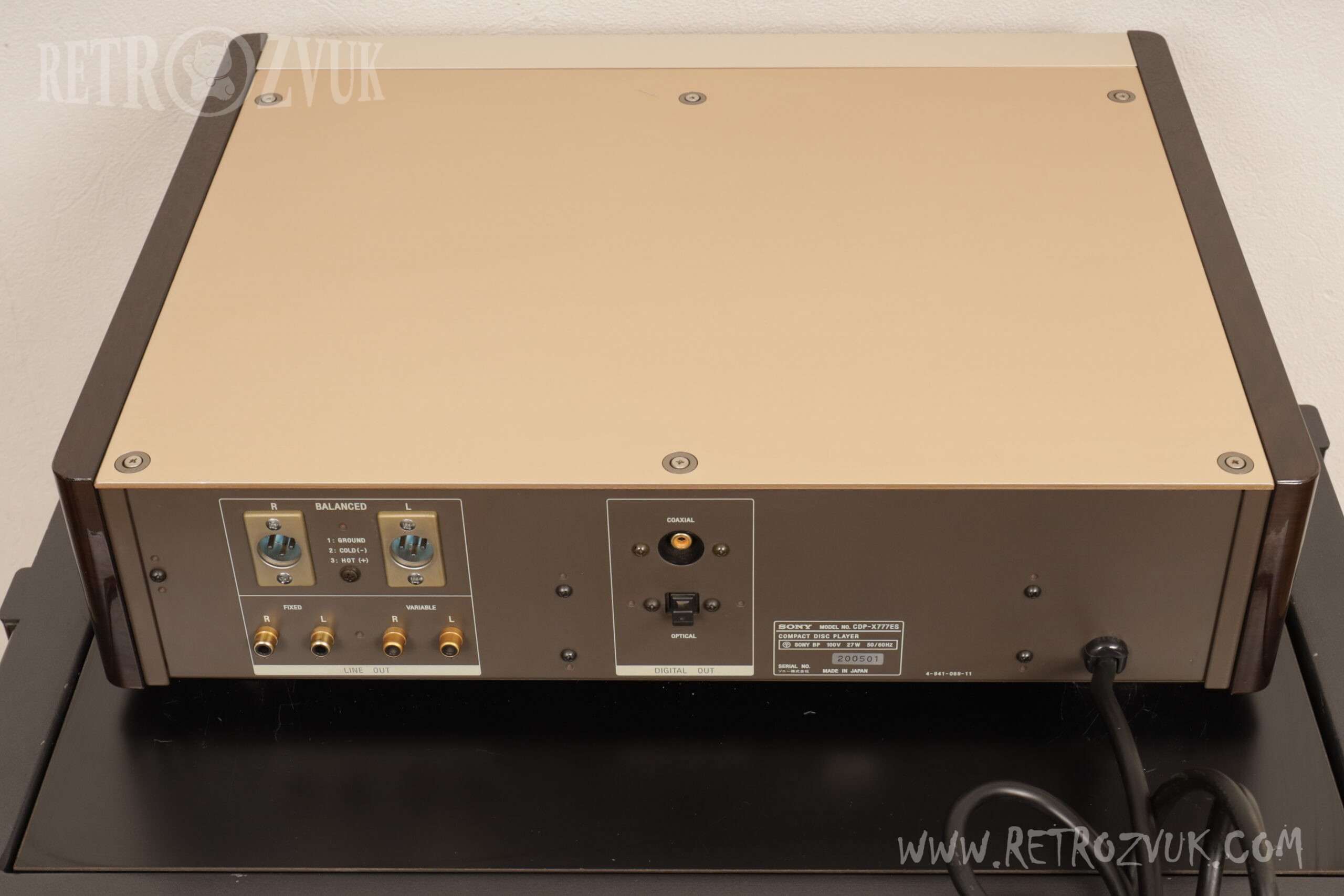

Оптический цифровой выход несут.

Кроме того, CDP-X777ES также имеет коаксиальный цифровой выход с защелкой для коррекции временной оси.

Несут прекращение прямого баланса D/A.

Сбалансированный выход CDP-X777ES использует дополнительный выход импульсного 8D/A преобразователя для прямого вывода аудиосигналов с положительной и отрицательной фазой без прохождения через дифференциальный усилитель, сводя к минимуму ухудшение качества звука.

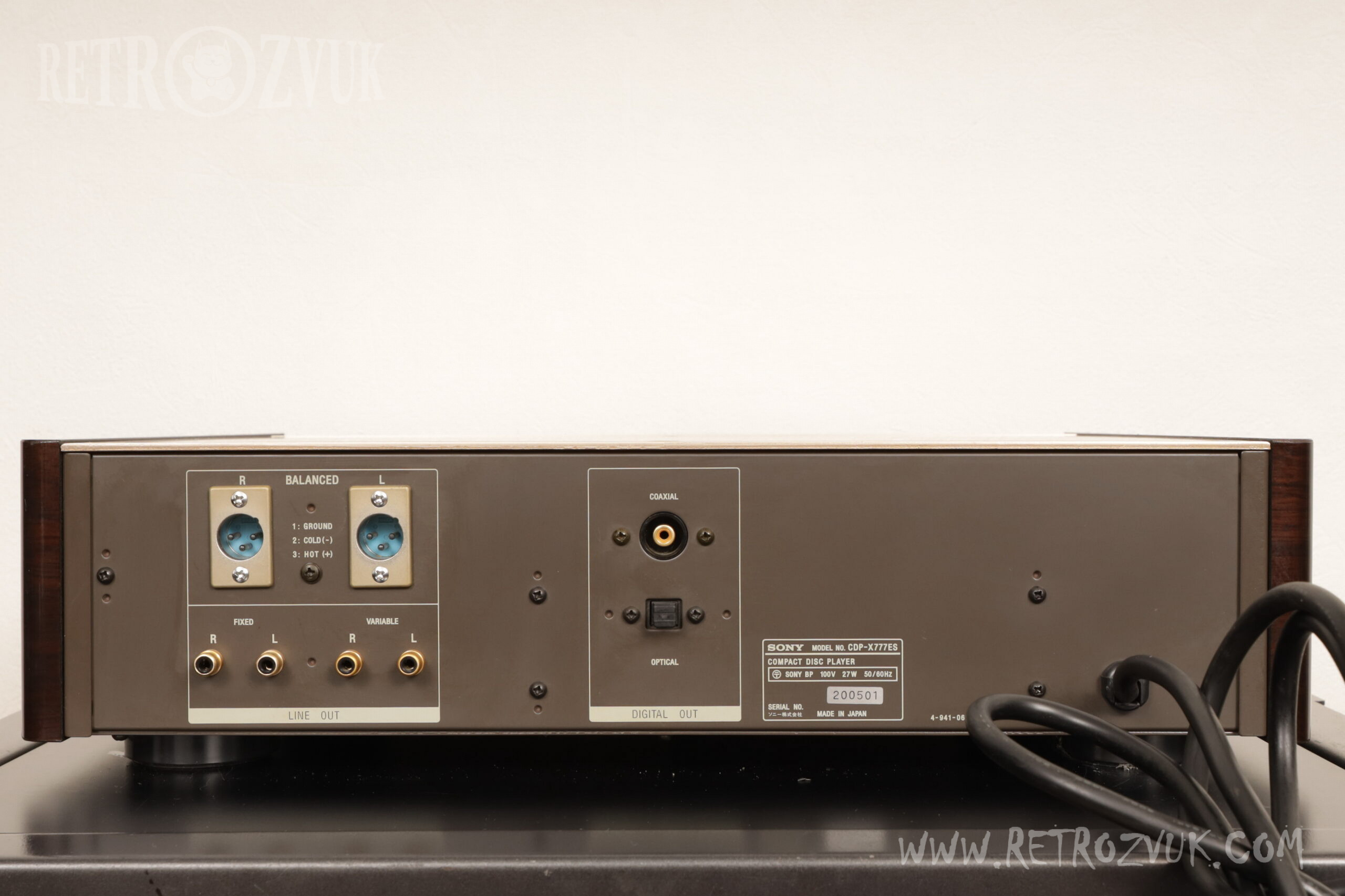

Несут два линейных терминала, фиксированный и переменный.

Кроме того, гнездо для наушников с блокирующим объемом линейного выхода несут.

В комплект входит беспроводной пульт дистанционного управления.

Поиск по индексу выполняется в этом пульте дистанционного управления.

CDP-X555ES выпускается в двух цветовых вариантах: золотом и черном, и поставляется с пультом дистанционного управления, соответствующим каждому цвету.
