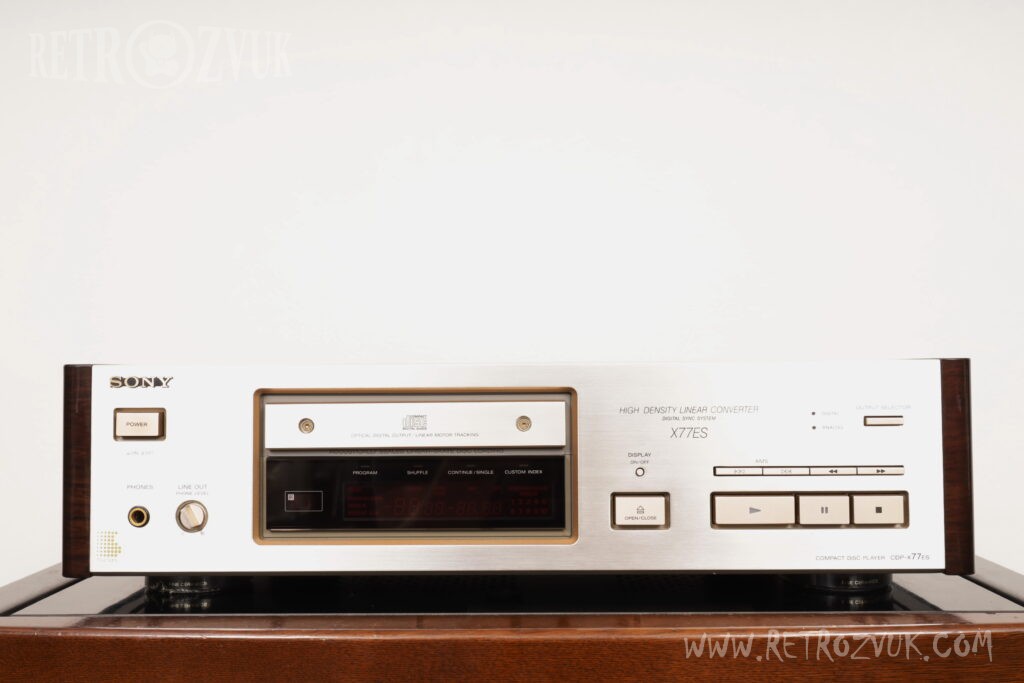

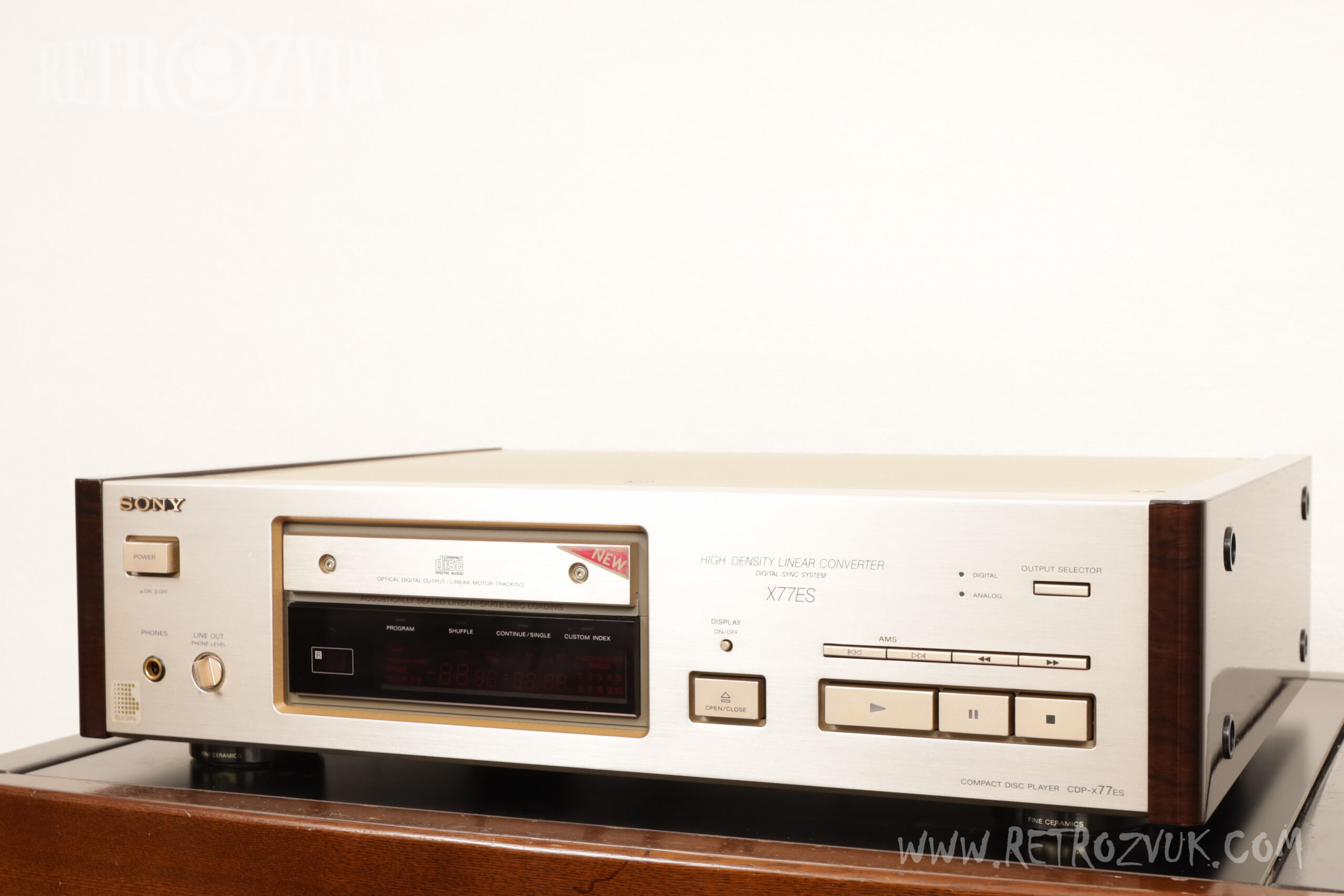

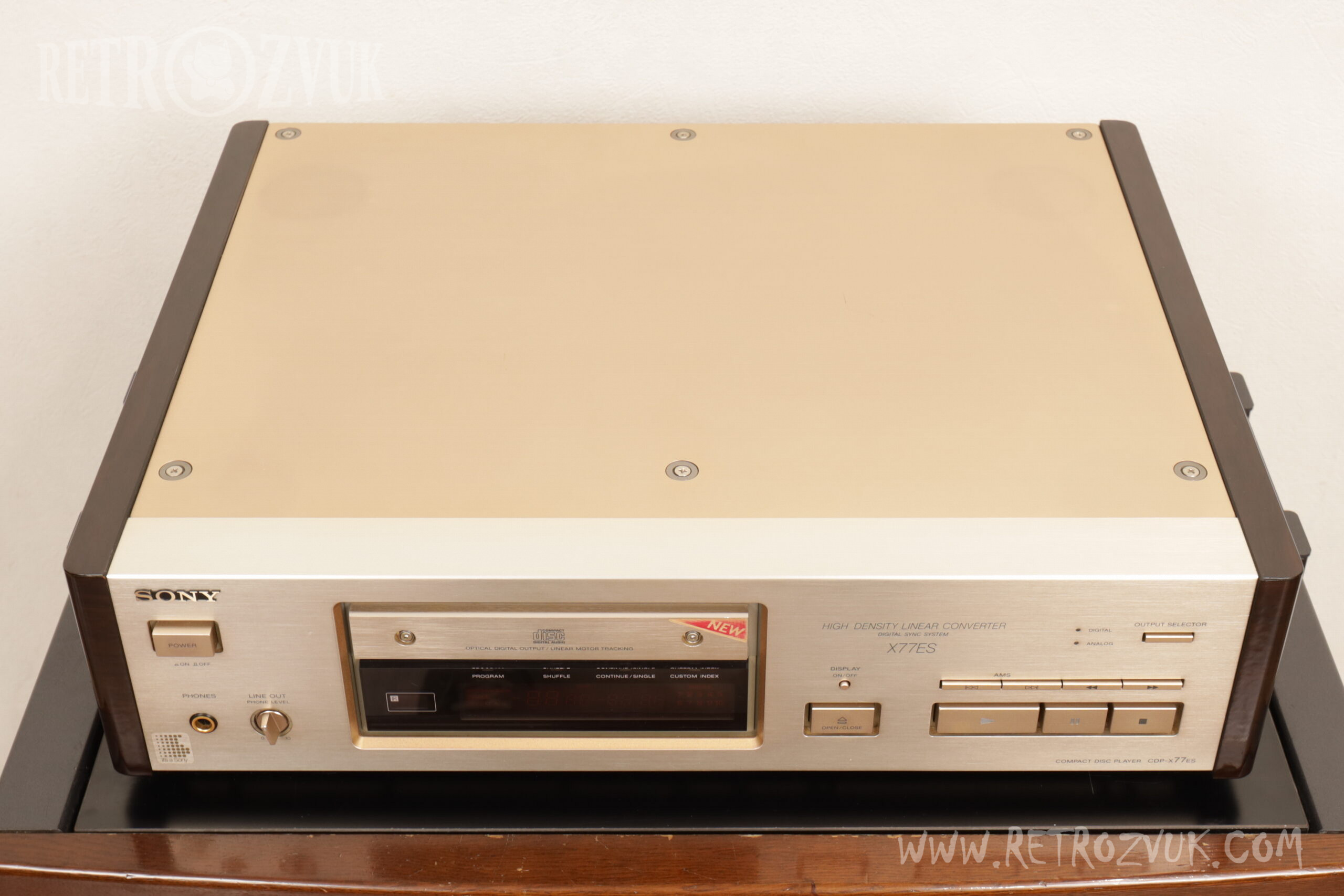

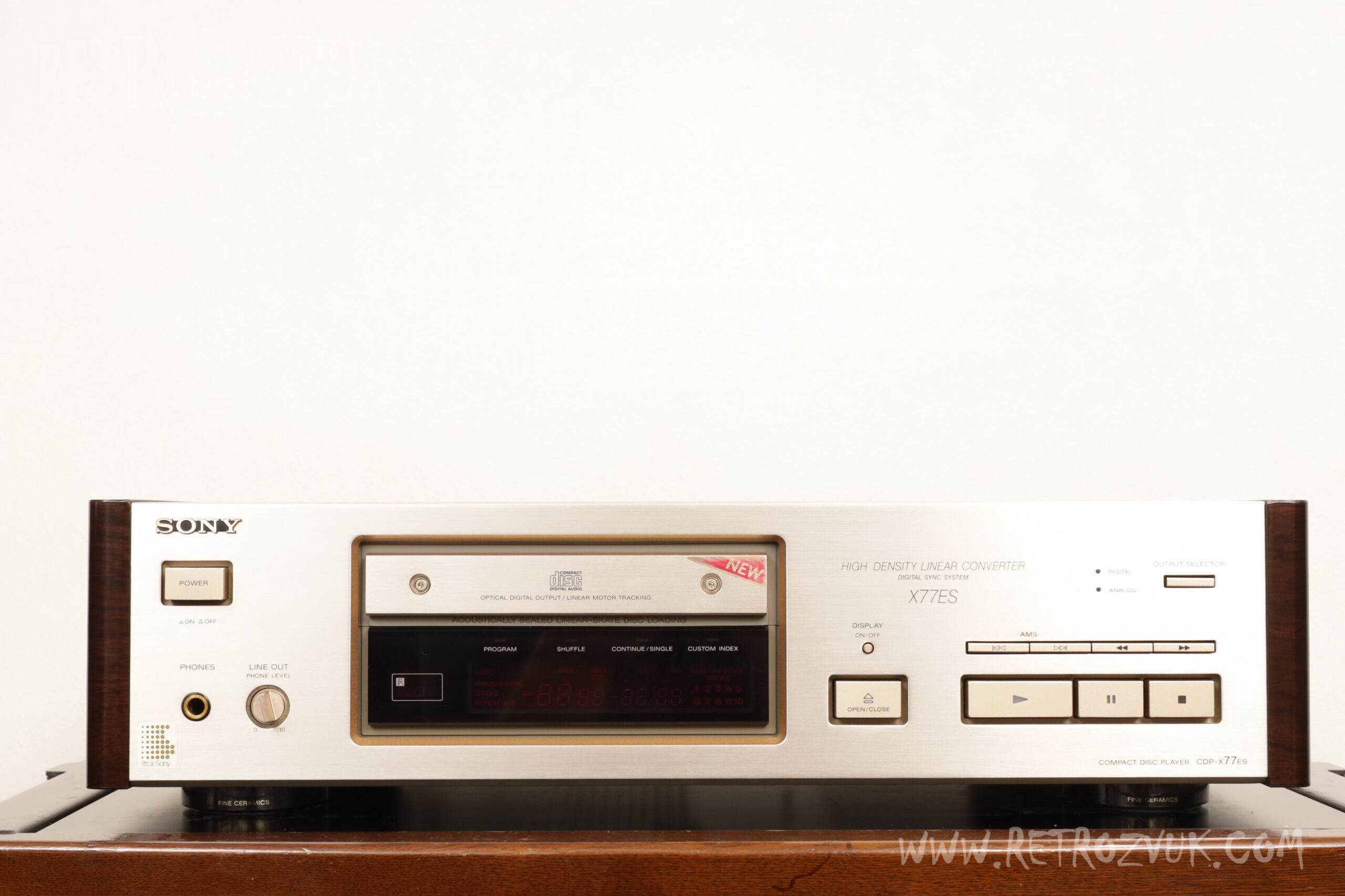

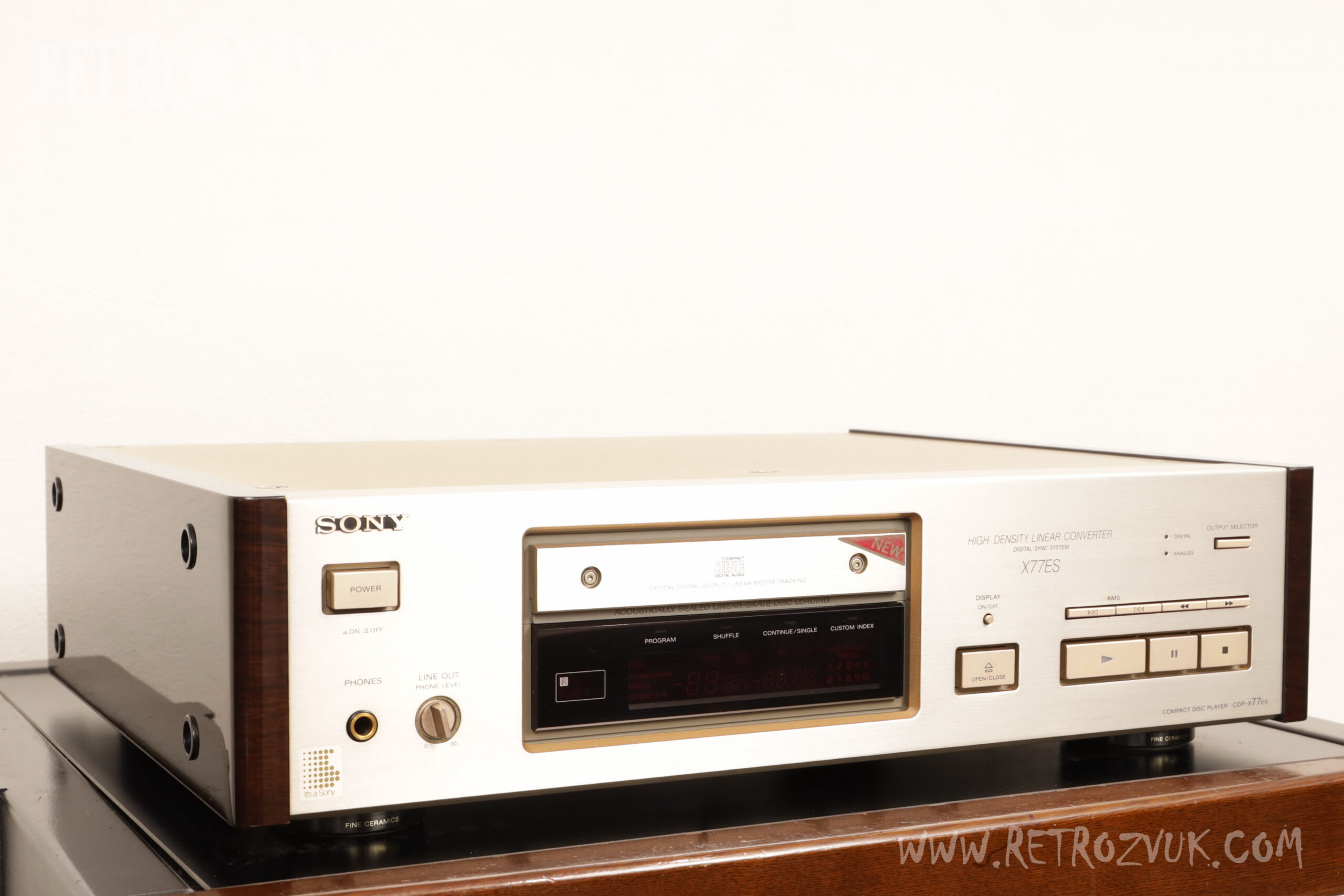

SONY CDP-X77ES  (выпуск 1989 года)

Описание

Проигрыватель компакт-дисков серии ES, оснащенный системой High-Density Linear Converter System.

В секции цифро-аналогового преобразования применена новая система High-Density Linear Converter System с новым ЦАП CXD-2552. В отличие от традиционных многобитных ЦАП, использующих множество источников тока и соответствующих электронных переключателей, CXD-2552 построен по схеме с одним источником тока и одним электронным переключателем. За счет высокой скорости переключения достигается достаточное количество импульсов, формирующих звуковой сигнал за счет изменения плотности импульсов (импульсно-плотностная модуляция).

В импульсном ЦАП (Pulse D/A Converter) увеличение числа импульсов обеспечивает более гладкую форму волны и улучшение характеристик. Количество импульсов определяется тактовой частотой ЦАП; в CXD-2552 достигнута максимальная рабочая частота 50 МГц (50 миллионов импульсов в секунду). В цифровой вычислительной схеме, определяющей появление высоких и низких уровней импульсов, используется новая схема цифровых вычислений Sony Extended Noise Shaping, обеспечивающая высокую плотность импульсной последовательности.

Этот метод обеспечивает высокий динамический диапазон и принципиально свободное от дифференциальной нелинейности, глитчей и искажений на нуле (zero-cross distortion) звучание без окраски. Кроме того, в CDP-X77ES используются два параллельно включенных импульсных ЦАП CXD-2552, что удваивает выходной ток и улучшает отношение сигнал/шум.

Система High-Density Linear Converter System выполняет цифро-аналоговое преобразование в два этапа: вычисления оверсемплинга и вычисления по методу Sony Extended Noise Shaping. В вычислениях оверсемплинга используется 45-битный цифровой фильтр с шейпингом шума CXD-1244, обеспечивающий полный шейпинг шума на всех этапах и достаточно широкий вычислительный диапазон для более точного ЦАП-преобразования.

Для устранения джиттера, являющегося проблемой цифровых сигналов, применена технология Direct Digital Sync. В этой системе цифровой сигнал перестраивается в соответствии с точностью мастер-тактового генератора, устраняя джиттер и предотвращая фазовые искажения сигнала. Эта схема встроена в кристалл импульсного ЦАП, а подавление джиттера осуществляется непосредственно перед конечным электронным переключателем, что принципиально исключает причины его возникновения.

В цифровой схеме используется LSI четвертого поколения CXD-2500. В CXD-2500 память RAM, которая ранее была внешней, увеличена до 32 кбит и встроена в один кристалл. Поскольку обмен цифровыми данными происходит внутри LSI, значительно снижены нежелательные излучаемые шумы, уменьшено влияние на аудиосхемы и повышена способность коррекции ошибок.

В блоке считывания используется новый оптический блок со встроенным RF-усилителем, обеспечивающий низкоомный выход сигнала для снижения шумов и повышения стабильности.

В сервосистеме применена технология S-Servo III. В ней шумовые компоненты сервотока удаляются с помощью фильтра нижних частот, обеспечивая плавную подачу сервотока. Это стабилизирует питание от блока питания и снижает влияние на аудиосхемы.

В конструкции шасси используется FB-шасси (Frame Beam Chassis). В нем используются металлические материалы достаточной толщины и прочности, а также жесткая рама по периметру и балки, соединяющие переднюю и заднюю части, что обеспечивает высокую жесткость. Это снижает негативное влияние внутренних и внешних вибраций на схемы. Кроме того, внутренняя поверхность шасси имеет медное покрытие, а верхняя панель выполнена из высокожесткого алюминия, что обеспечивает полную размагничивающую обработку.

В механическом узле используется литое алюминиевое основание. Благодаря низкому резонансному режиму, высокой прочности и точности обработки литого алюминия снижается возникновение нежелательных вибраций. Кроме того, применяется плавающая конструкция с двойной подвеской на высоковязкоупругом геле, обеспечивающая полное подавление внешних вибраций.

Для устранения влияния звукового давления от акустических систем в проеме передней панели для дискового лотка установлены демпферы из специальной резины, повышающие герметичность лотка и устраняющие влияние воздушных вибраций, проникающих через переднюю панель. Лоток (G-Tray) изготовлен из того же материала, что и G-Base Unit (материал на основе карбоната кальция в специальной смоле, армированной стекловолокном), используемый в таких моделях, как CDP-X55ES, что предотвращает передачу нежелательных внешних вибраций на диск.

Внутренняя компоновка спроектирована с учетом устранения вибраций и шумов. Учитывая, что влияние шумов от FL-дисплея не является незначительным, он размещен под механическим шасси, вдали от печатных плат. Само механическое шасси смещено к центру, вдали от ножек, чтобы избежать вибраций от пола.

Кроме того, в CDP-X77ES применяются раздельные платы цифровой и аналоговой схем (Separate Sheet Construction) с экранирующей пластиной между ними, а также керамические изоляторы (Fine Ceramic Insulator) в комбинации с нереактивной резиной.

Блок питания содержит два трансформатора, обеспечивающих раздельное питание цифровых/сервосистем и аудиосекции, что исключает взаимные помехи через питание. Для предотвращения передачи вибраций от трансформаторов на аудиосхемы, они установлены на резиновых демпферах в четырех точках. В CDP-X77ES используются тяжелые трансформаторы в экранирующих корпусах, а весь сердечник трансформатора залит отверждающимся компаундом из полибутадиеновой смолы с примесью кварцевого песка для подавления даже малейших микрофонных эффектов трансформатора.

Аудиосхема выполнена по двухмоноблочной конструкции (Twin-Mono) в соответствии с направлением сигнала, что исключает фазовые сдвиги и взаимные помехи между каналами. Кроме того, в CDP-X77ES используется высокопрочная стеклоэпоксидная плата ES-типа (ES Board) с превосходными характеристиками по температуре и влажности, предотвращающая ухудшение качества звука из-за вибраций платы и паразитной емкости.

Функция Custom Edit

Оснащен функцией Custom Edit, доступной с пульта дистанционного управления и включающей два режима: Program Edit и Manual Fader.

Program Edit позволяет с помощью цифровых кнопок или кнопок AMS программировать треки в желаемой последовательности, отслеживая суммарное время. Нажатие кнопки Pause завершает программирование стороны А, после чего можно продолжить программирование стороны В.

Manual Fader позволяет вручную выполнять нарастание (fade-in) и затухание (fade-out) громкости в любой момент.

Функция Custom File

Оснащен функцией Custom File, доступной с пульта ДУ и включающей три режима: Custom Index, Program Bank и File Recall.

Custom Index позволяет устанавливать собственные точки индекса на диске, даже если на диске нет записанных индексов. Можно установить до 10 точек на диск с шагом регулировки около ±0,15 секунды; предусмотрен режим репетиции (Rehearsal) для точной настройки.

Program Bank позволяет сохранять настройки программирования для последующего использования.

File Recall позволяет просмотреть, какие файлы (настройки) были сохранены, даже без установленного диска. Ненужные файлы можно удалить на месте.

Оснащен функцией Delete Shuffle на 99 треков, позволяющей выполнять случайное воспроизведение, оставляя только выбранные треки.

Оснащен функцией Index Search, управляемой с пульта ДУ.

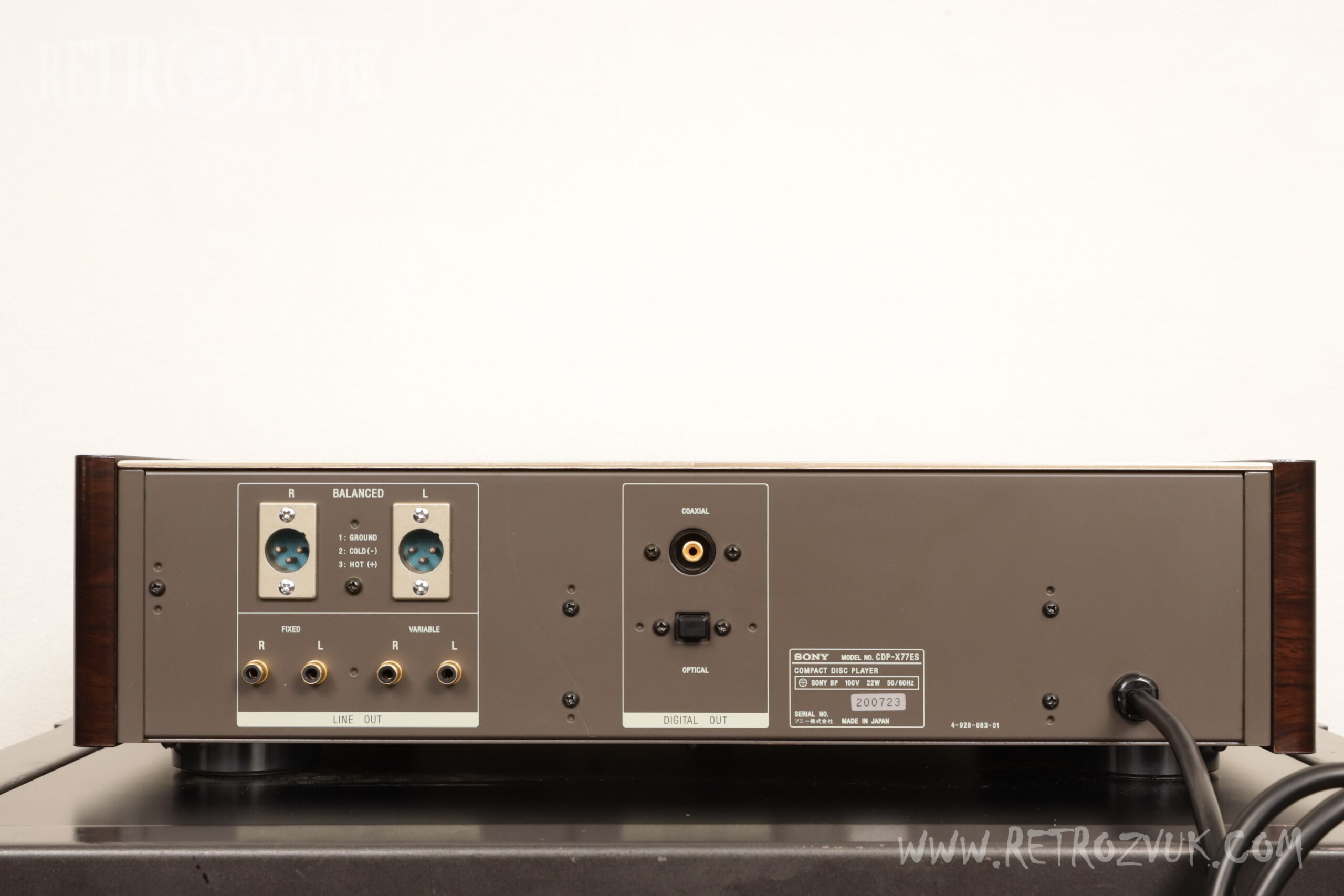

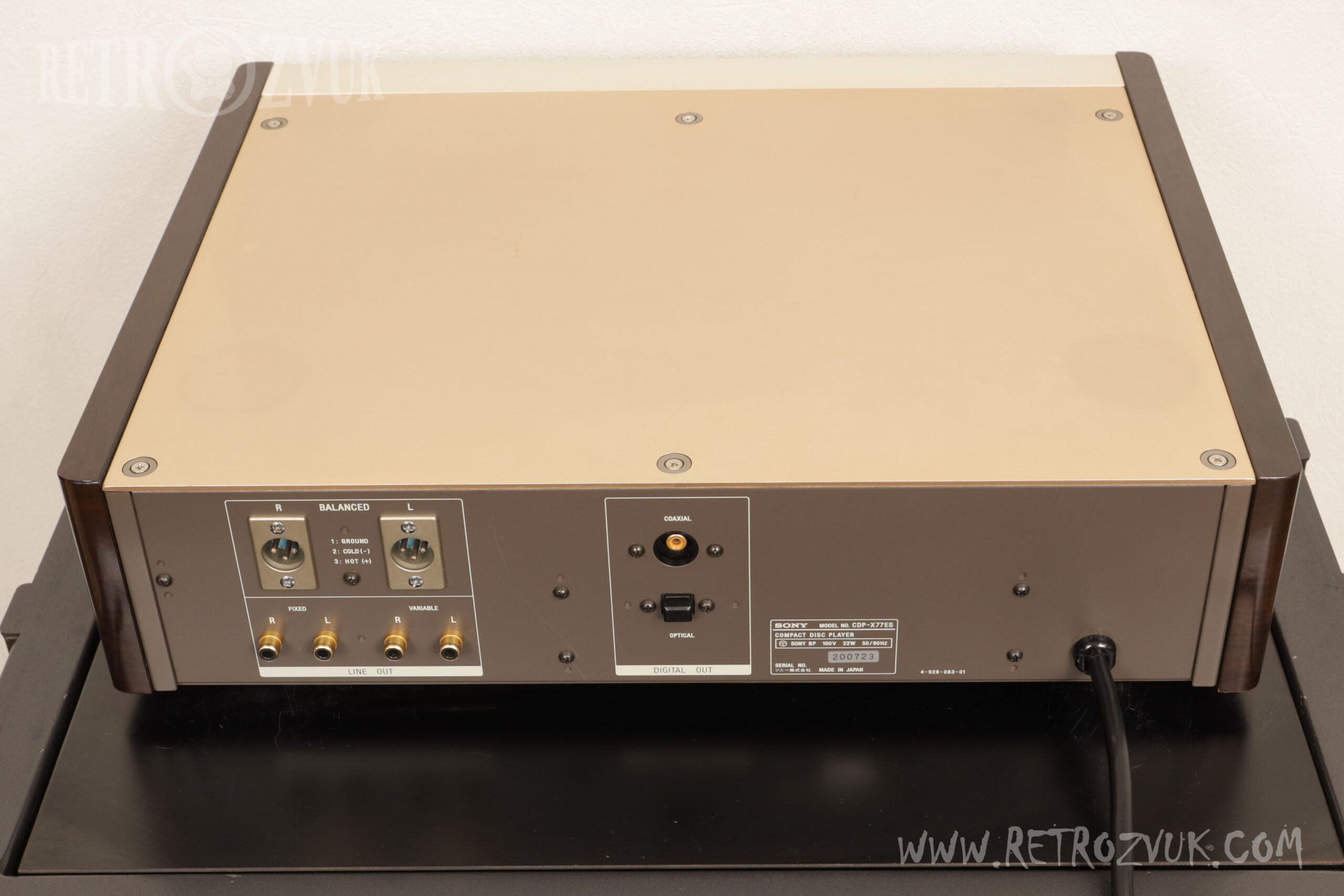

Линейные выходы представлены двумя системами (фиксированный и регулируемый) с позолоченными разъемами RCA. Также имеется выход для наушников с регулятором громкости, синхронизированным с линейным выходом (с мигающим светодиодом при работе с пульта).

Цифровые выходы представлены двумя системами: оптический и коаксиальный. Коаксиальный цифровой выход оснащен схемой фиксации (Latch) для коррекции временной оси (Latch-type Coaxial Digital Output).

Оснащен балансными выходными разъемами типа XLR.

CD проигрыватель.
Производитель Япония, Выпуск 1989 г.

Проигрыватель компакт дисков серии ES оснащенный линейным преобразователем «Hayden». Конвертер нового развития серии CXD-2552 – имеет структуру которая включает и выключает один из источников тока в одном электронном коммутаторе, скорость работы коммутатора можно увеличить за счет количества импульсов. Количество импульсов определяется тактовым генератором преобразования, максимальная рабочая частота 50 МГц в CXD-2552 (50 млн. импульсов в секунду), для достижения высокой плотности импульсов цифровой арифметический метод Sony Extended Noise Shaping. Отношение сигнал-шум удалось увеличить в два раза. Схема передискретизации CXD-1244 – 45 битный цифровой фильтр, который обеспечивает преобразование с полным ограничением шума в широком диапазоне. Схема проигрывателя оснащена цифровой сигнальной схемой CXD-2500, позволяет обеспечивать обмен цифровыми данными, а также значительно снижает шумовое излучение.

Сервопривод обеспечен плавным током от стабильного работающего блока питания. Шасси дисковода из прочного металлического материала и прочно закреплено, что позволяет уменьшить негативное влияние на участке цепи из-за вибрации внутри и снаружи. Для того чтобы исключить влияние звукового давления от динамика используется специальная заслонка из резинового материала. Лоток для диска с армированным стекловолокном с добавлением карбоната кальция, специальная смола использована для поглощения вибрации действующей от диска.

Блок питания изолирован от цифровой части, чтобы исключить возможные помехи. Трансформатор установлен с резиновым демпфером, чтобы избежать вибрации. Аудио схема обладает отличными температурными характеристиками, а также устойчивостью к высокой влажности.

Проигрыватель оснащен функциями: редактирование воспроизведения, можно воспроизводить песни в любом порядке с памятью на 99 позиций, также можно задать воспроизведение с любимого места в песне.

Линейный выход позолоченный, оснащен линейным выходом под наушники. Цифровой выход оптический и коаксиальный. Проигрыватель оснащен пультом дистанционного управления.
