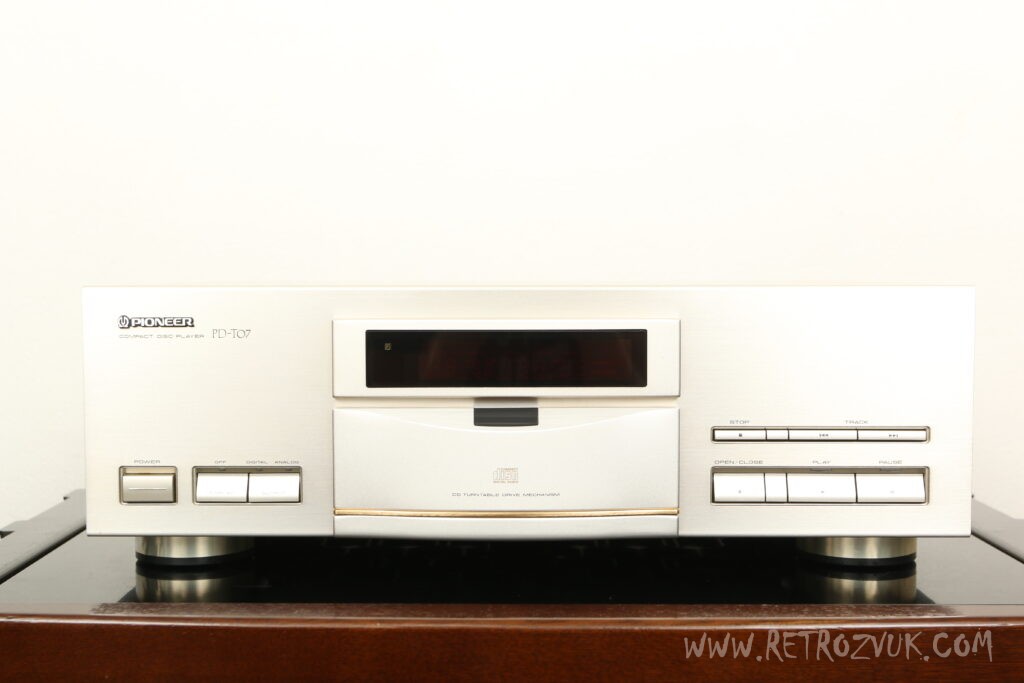

Pioneer PD-T07

Проигрыватель компакт-дисков, который усовершенствовал оригинальную систему проигрывателя путем дальнейшего развития идеи сделать диск невибрирующим и нерезонансным, которая была выработана при разработке стабилизатора диска, и впервые применил ее.

В системе проигрывателя компакт-дисков звукосниматель и двигатель шпинделя устанавливаются над диском, чтобы удерживать диск снизу. По этой причине диск помещается на поворотный стол так, чтобы поверхность ямки, которая представляет собой поверхность воспроизведения диска, была обращена вверх, диск вращается вместе с поворотным столом, а ямки считываются звукоснимателем на верхней части диска.
С помощью этого механизма можно подавить ненужные вибрации за счет большой инерции, присущей только механизму проигрывателя компакт-дисков, не только из-за воздействия внешних вибраций и звукового давления, но и при изменении состояния вращения из-за деформации дисков и т. д. Я здесь.
Кроме того, момент инерции поворотного круга был улучшен примерно в три раза по сравнению с предыдущей моделью, что хорошо работает против пульсаций крутящего момента и заеданий.Получена высокая управляемость.
В результате возникновение дрожания сигнала считывания из-за вибрации и размытия поверхности было улучшено примерно на 15%.

В качестве звукоснимателя используется собственный разработанный чистый лазерный датчик.
За счет уменьшения количества оптических частей, таких как коллиматорные линзы, потери мощности оптической системы уменьшаются, аберрации на оптическом пути уменьшаются, и сигнал ямок можно считывать чисто и с небольшими искажениями.
Кроме того, используется фотодетектор со встроенным преобразователем I/V, который, усиливая слабый сигнал в несколько мкА до порядка 200 мВ, обеспечивает передачу, менее чувствительную к помехам.
В качестве корпуса звукоснимателя используется корпус из высокоточного конструкционного пластика, а прецизионная форма достигается путем разделения корпуса звукоснимателя примерно на 1000 элементов и выполнения анализа прочности.

В приводе подборщика установлен бесшумный сервомеханизм линейного двигателя с отличной реакцией и меньшим уровнем вибрации.
Кроме того, для вращения проигрывателя компакт-дисков, который имеет большую инерционную массу, двигатель шпинделя оснащен большим бесщеточным двигателем Холла с пусковым моментом 65 г см. Стабильная управляемость достигается даже при колебаниях числа оборотов. от внешней части к внешней части.

Фотодетектор разделен на четыре части, чтобы получить высокоточный сервопривод фокусировки, но при приеме лазерного луча возникает разность фаз между ведущим сигналом и ведомым сигналом, что вызывает помехи в синтезированном радиочастотном сигнале.
Чтобы улучшить это, была принята система Accu Focus, и за счет задержки ведущего сигнала с помощью схемы задержки и согласования замыкающего сигнала и фазы был получен радиочастотный сигнал с небольшими ошибками считывания сигнала.

Цифровой фильтр 8fs и левый/правый независимый 1-битный ЦАП битового потока принимаются как цифро-аналоговый преобразователь.
Новый 1-битный ЦАП с битовым потоком имеет только один электронный переключатель и один источник тока, а включение/выключение этого одного электронного переключателя выражает аналоговую величину.Поскольку нет таких проблем, как ошибка или отклонение времени срабатывания, он имеет превосходную линейность и, в принципе, не создает нелинейных искажений или искажений перехода через ноль.
Кроме того, многобитные ЦАП выражают аналоговые сигналы по ширине вертикальной амплитуды (высоте импульса), а 1-битные ЦАП выражают их по горизонтальной оси времени (импульсные компрессионные волны). , импульсы генерируются с высокой скоростью 1/10 000 секунды, а форма аналогового сигнала преобразуется в волну импульсов сжатия.
Кроме того, с 1-битным ЦАП выполняется формирование шума для уменьшения шума переквантования, связанного с битовым сжатием, для подавления эффектов внеполосного шума.
Принимая низкую системную тактовую частоту 16,93 МГц для системных тактовых импульсов, необходимых для управления всеми операциями 1-битного ЦАП, влияние джиттера подавляется.
Кроме того, внимание было уделено также применению, был подготовлен колебательный контур, который стал независимым, а также выполнена обработка против сотрясения и магнитного экрана.

Чтобы защитить оптический механизм от вибрации снаружи, используется основание механизма lamisert.
Это делается путем укладки двух стальных пластин и формования из специальной смолы, а также дополнительно покрывается медью, чтобы подавить улучшение характеристик гашения вибрации и возникновение магнитострикции.
Кроме того, это механическое основание крепится к механическому шасси через коаксиальную подвеску, в которой коаксиально используются специальная резина и пружины. Аналогичным образом, нижнее основание поворотного стола также крепится через коаксиальную подвеску для создания поплавковой конструкции. Это блокирует внешние вибрации от

Была принята прямая конструкция, каждый блок схемы был расположен просто и прямо по ходу прохождения сигнала, реализована кратчайшая трактовка сигнала.
Кроме того, цифровые/серво- и аудиоплаты разделены для предотвращения взаимных помех, а экранированная печатная плата (двухсторонняя плата) используется для цифровых и аналоговых систем, обеспечивая выгодный эффект экранирования от скачков шума от цифровой системы к аналоговая система. Кроме того, аналоговая печатная плата также подключена к кратчайшему расстоянию от входа до выходной клеммы и настроена как лево-правая симметричная композиция.

Буферный усилитель FET операции класса A принимается как аудиосхема после цифро-аналогового преобразования, и путем снижения выходного импеданса подавляется влияние нагрузки подключенного усилителя. Кроме того, установив его как работу класса А, можно уменьшить колебания потребления мощности во время работы, подавить влияние на другие схемы и реализовать низкое искажение.

Двойной силовой трансформатор сделан независимым для цифровой/сервосхемы, и аналоговая цепь принимается как силовой трансформатор.
Кроме того, бифилярный объем используется в качестве преобразователя для звуковых цепей, и, повышая степень баланса выходного импеданса и индуктивности, источник питания стороны + и стороны подается в том же состоянии, и это способствует звуку. улучшение качества.
Кроме того, четыре части серво/цифрового, сервопривода и аудио + и — выпрямляются независимо друг от друга, чтобы устранить взаимные помехи, что обеспечивает низкое напряжение питания, устойчивое к колебаниям нагрузки. Кроме того, для ЦАП используются независимые левый и правый блоки питания, а питание сервопривода разделено для поворотного стола и других приводов, и за счет стабилизации каждого устраняется влияние работы двигателя и привода.

В качестве шасси используется недавно разработанное сотовое шасси с многослойной структурой.
Это шасси основано на сотовом шасси из BMC (Bulk Molding Compound), которое имеет большие внутренние потери и отличные антивибрационные эффекты и прочность.Реализуется эффект вибрации. Кроме того, в PD-T07 выполняется процесс меднения, а также улучшаются свойства снижения магнитострикции и демпфирования.
Помимо большого сотового изолятора, поглощающего внешние вибрации, в центре шасси установлен пятый изолятор для балансировки демпфирования и веса и надежной поддержки центрального механизма.

Толстая крышка из экструдированного алюминия покрыта амортизирующим материалом, обладающим превосходными демпфирующими свойствами для устранения резонанса.

В шнуре питания используется 4-жильный шнур с отдельными жилами для сервосистемы и аналоговой системы от штепсельной вилки.
Кроме того, в материале используется OFC (высокочистая бескислородная медь).

То, что выбрано тщательно, например, конденсатор и резистор только для звука, принимается.
Кроме того, печатная плата и детали экранированы, чтобы высокие частоты не влияли на другие схемы.Материал также обрабатывается с помощью уникальной обработки, а меры по подавлению шума тщательно реализованы.

Выходной терминал баланса несут так, чтобы это могло быть связано с усилителем с входом баланса.

Чистый микрокомпьютер, который управляет микрокомпьютером, только когда клавиша нажата, несут, и слабый шум сканирования отменяется.

Кроме того, дисплей выключателя, который подавляет генерацию шума во время освещения.
