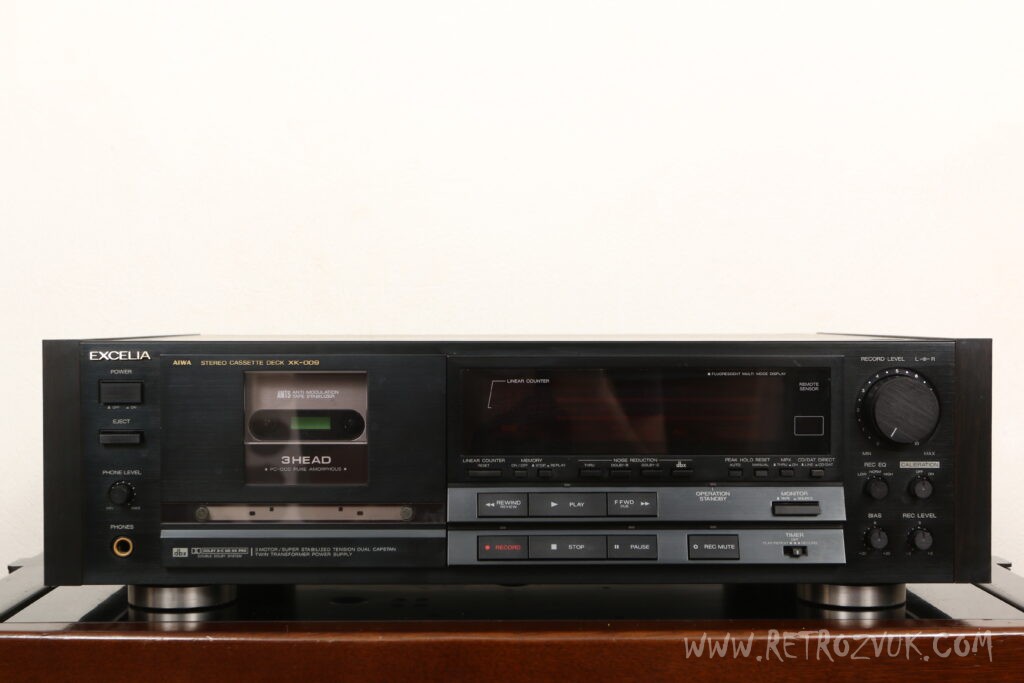

AIWA XK-009

Кассетная дека эталонной модели, которая стремится к совершенству в аналоговых деках и нацелена на мастер-номера.

Чтобы уменьшить вибрацию половины кассеты, несут A, M, T и S (Антистабилизатор ленты модуляции).
В A/M/T/S кассетная коробка имеет двухслойную структуру, состоящую из немагнитной алюминиевой пластины и специальной неотталкивающей резины, тщательно подобранной для обеспечения качества звука. Это резко уменьшило шум модуляции и шум бегущей ленты.

Механизмная часть оснащена двойным механизмом со сверхстабилизированным натяжением.
В этом механизме всегда поддерживается постоянное натяжение ленты от начала намотки до конца намотки двумя шпилями. Кроме того, оригинальная микрозернистая обработка Aiwa применяется к ведущему валу на приемной стороне, а за счет выполнения мелкозернистой обработки поверхности ведущего вала предотвращается проскальзывание ленты и предотвращается износ ленты и самого ведущего колеса.
Кроме того, за счет использования двойного ведущего вала с частотным разделением, который изменяет диаметр вала двух ведущих валов, устраняется перекрытие частот и предотвращается резонанс.

Принята конфигурация с тремя двигателями, и один специальный двигатель установлен для FF / REW, один для шпиля и один для намотки во время записи / воспроизведения. Кроме того, двигатель с обмоткой оснащен ременным приводом для улучшения качества звука и избавлен от заеданий, возникающих при обучении FF/REW.
Кроме того, за счет выполнения высокоточной обработки тяжелого литого цинкового маховика и монтажа каждого после достижения динамической балансировки достигаются отличные характеристики.

Для головного блока используется тяжелый литой головной блок из цинка весом 30 г. Уменьшение шума модуляции направлено на подавление этим мелких колебаний головки. Кроме того, в головном блоке установлен экран смещения для подавления утечки смещения и утечки сигнала от провода записывающей головки к проводу головки воспроизведения.

Для головок записи и воспроизведения используются аморфные головки с превосходной плотностью магнитного потока насыщения, магнитной проницаемостью, износостойкостью и т. д. Кроме того, для намотки головки используется PC-OCC с чистотой 99,997% и содержанием кислорода 5 частей на миллион или меньше.
Кроме того, оригинальный дизайн Aiwa адаптирован для формы головы с полным вниманием к эффекту контура, подавляющему низкочастотный диапазон.

Механизм сдвоенного ведущего колеса обеспечивает постоянное более высокое натяжение ленты, чем одиночное ведущее колесо, что обеспечивает лучшее сцепление ленты с головкой. По этой причине, если для стирающей головки используется обычный ферритовый материал, спонтанное намагничивание, связанное с коэрцитивной силой ферритового материала = Hc (от 0,1 до 0,15), вызовет ухудшение высокочастотного диапазона сигнала ленты. По этой причине в качестве стирающей головки используется сендаст-головка с низким значением Hc от 0,007 до 0,02.

В качестве системы шумоподавления установлена ​​двойная система Dolby B/C, а также установлена ​​система dbx.

Dolby HX pro, который улучшает динамический диапазон и частотную характеристику высокого региона, несут.
В Dolby HX Pro характеристики улучшаются за счет записи с регулировкой величины смещения с шагом 1/1000 секунды для соответствия высокочастотному сигналу.
Кроме того, при настройке схемы Dolby HX Pro в дискретной конфигурации оптимальные константы схемы выбираются одна за другой в соответствии с используемой головкой, что еще больше улучшает качество звука.

Намотанная головка воспроизведения PC-OCC и усилитель воспроизведения напрямую соединены проводами PC-OCC, а разъемы и разделительные конденсаторы, вызывающие ухудшение качества звука, а также обостряющие конденсаторы, вызывающие фазовые сдвиги в верхнем диапазоне, полностью удалены. Исключенный.
Кроме того, малошумящий, с низким уровнем искажений, высоким выдерживаемым напряжением и усилителем конфигурации постоянного тока с высокой скоростью нарастания, разработанный исключительно для элемента усиления, принимается. В сочетании с высокоточным элементом эквалайзера и т. д. реализуется расширение динамического диапазона и качественное звучание.

Силовой трансформатор большой емкости, который стал независимым в логической системе и сигнальной системе, соответственно, принимается как часть источника энергии. Цифровой сигнал логической системы и аналоговый сигнал сигнальной системы полностью разделены, а утечка сигнала и нежелательные эффекты от цифровой системы к аналоговой системе подавляются.

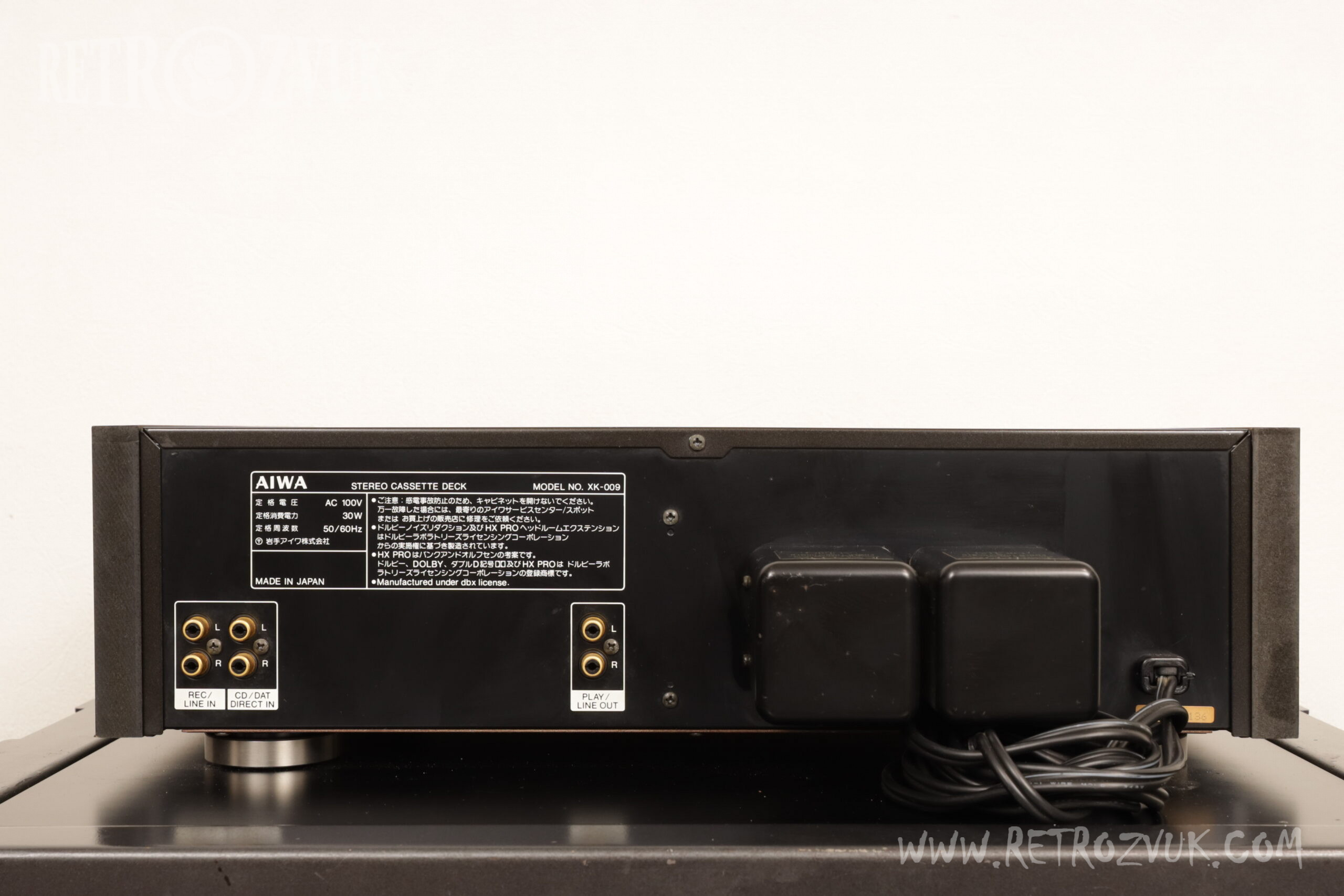

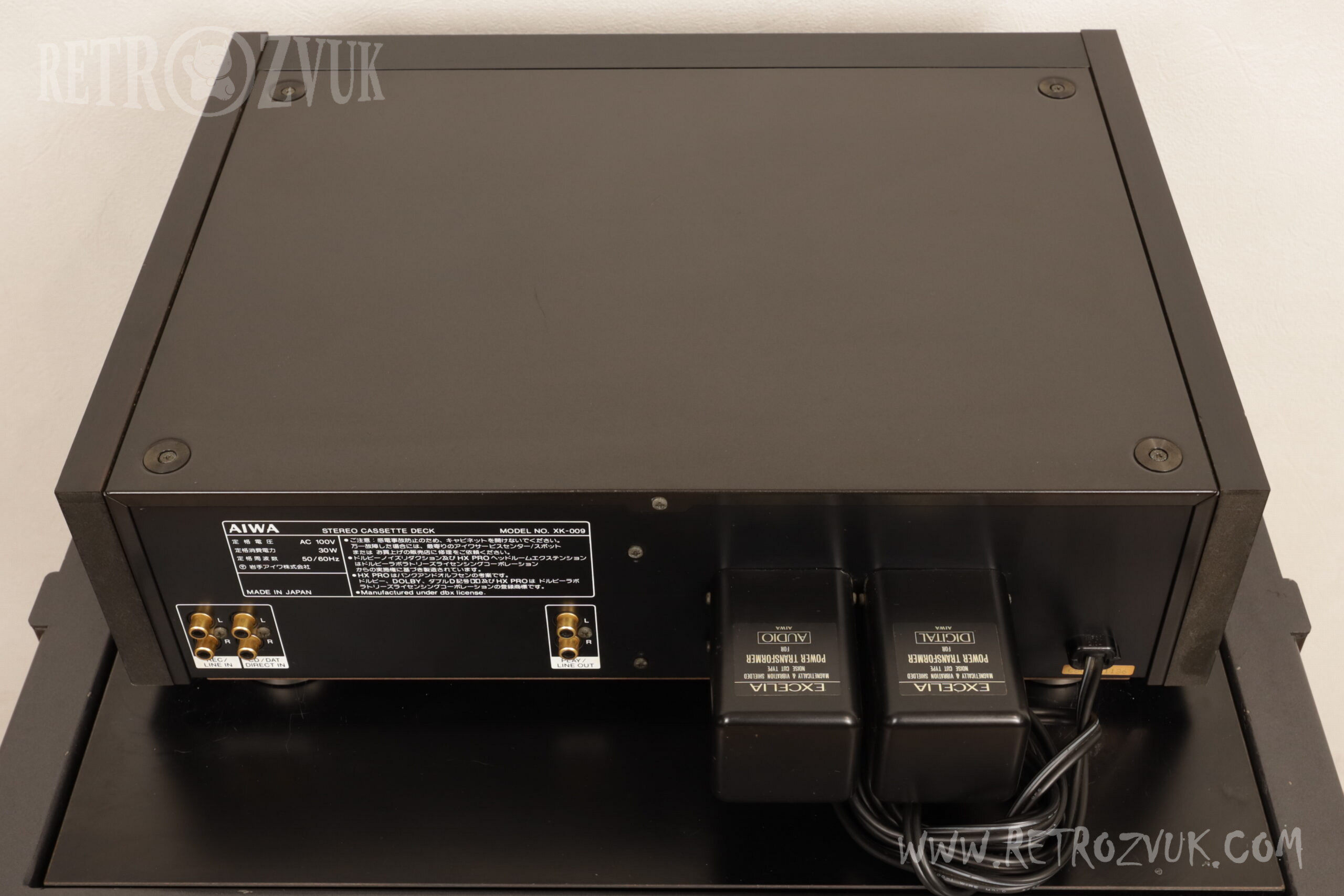

Кроме того, сам трансформатор имеет виброзащитную конструкцию, которая упрочнена наполнителем на основе эпоксидной смолы, а за счет установки трансформатора вне основного блока снижается неблагоприятное воздействие потока и микровибраций, создаваемых силовым трансформатором, на ленточную головку и сигнальную система устранена.

Печатные платы механической логической системы, системы отображения и системы сигнализации выполнены независимыми, соответственно, и принята независимая структура разделения, в которой они установлены через достаточные интервалы.
Механическая логическая система и система отображения изолированы внутренним шасси, чтобы исключить помехи в сигнальной системе. Кроме того, система записи и система воспроизведения также полностью разделены, чтобы предотвратить влияние сигнала системы записи, смещения высоких частот во время записи и т. д. на систему воспроизведения.

Простая и прямая передача сигнала достигается за счет максимально возможного исключения электронных переключателей, коммутационных схем, разъемов и печатных рисунков, вызывающих ухудшение качества звука.
Кроме того, установлены такие механизмы передачи, как схема MPX со сквозным положением и схема приглушения открытого типа во время исполнения, не вызывающие ухудшения качества звука при выключении.

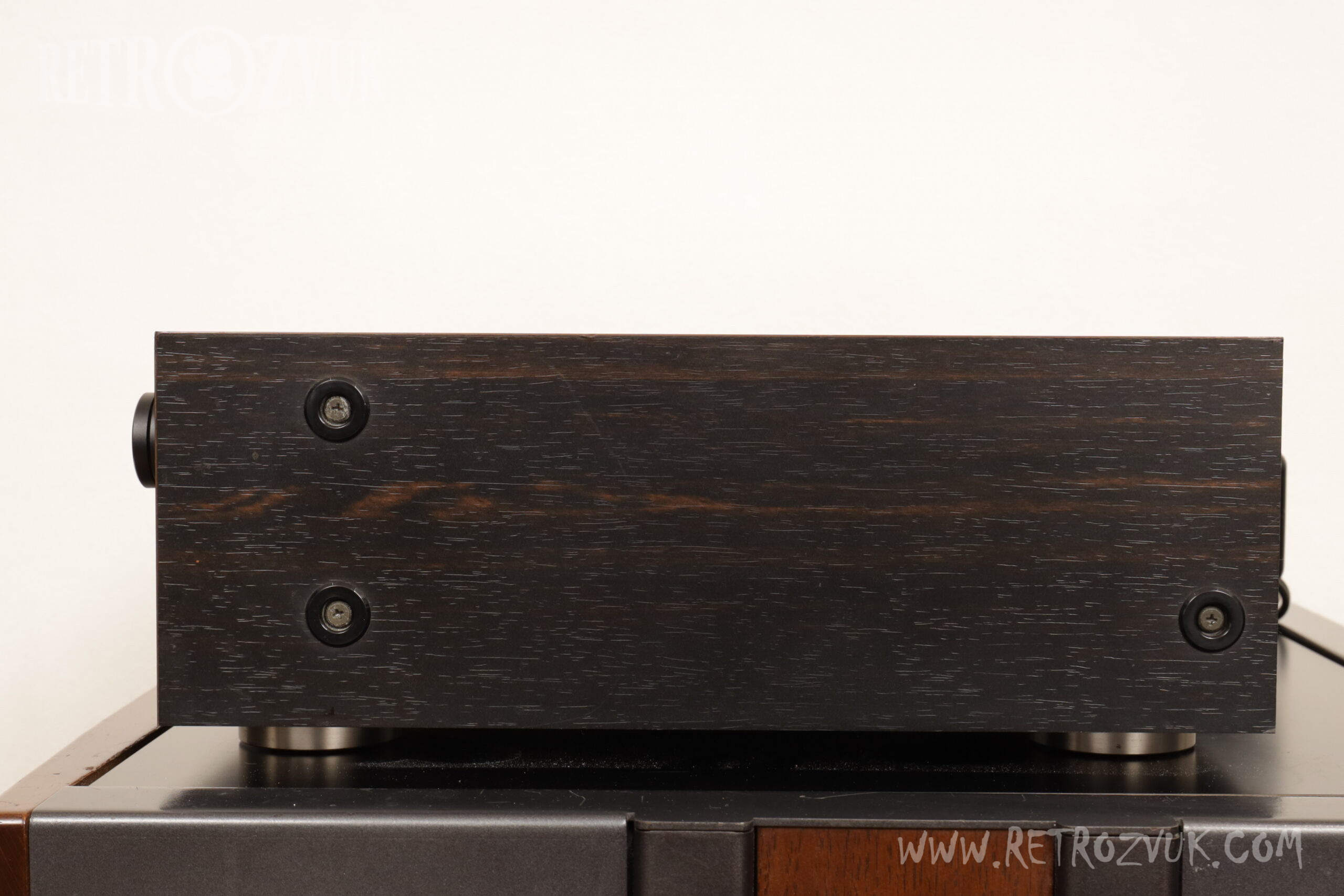

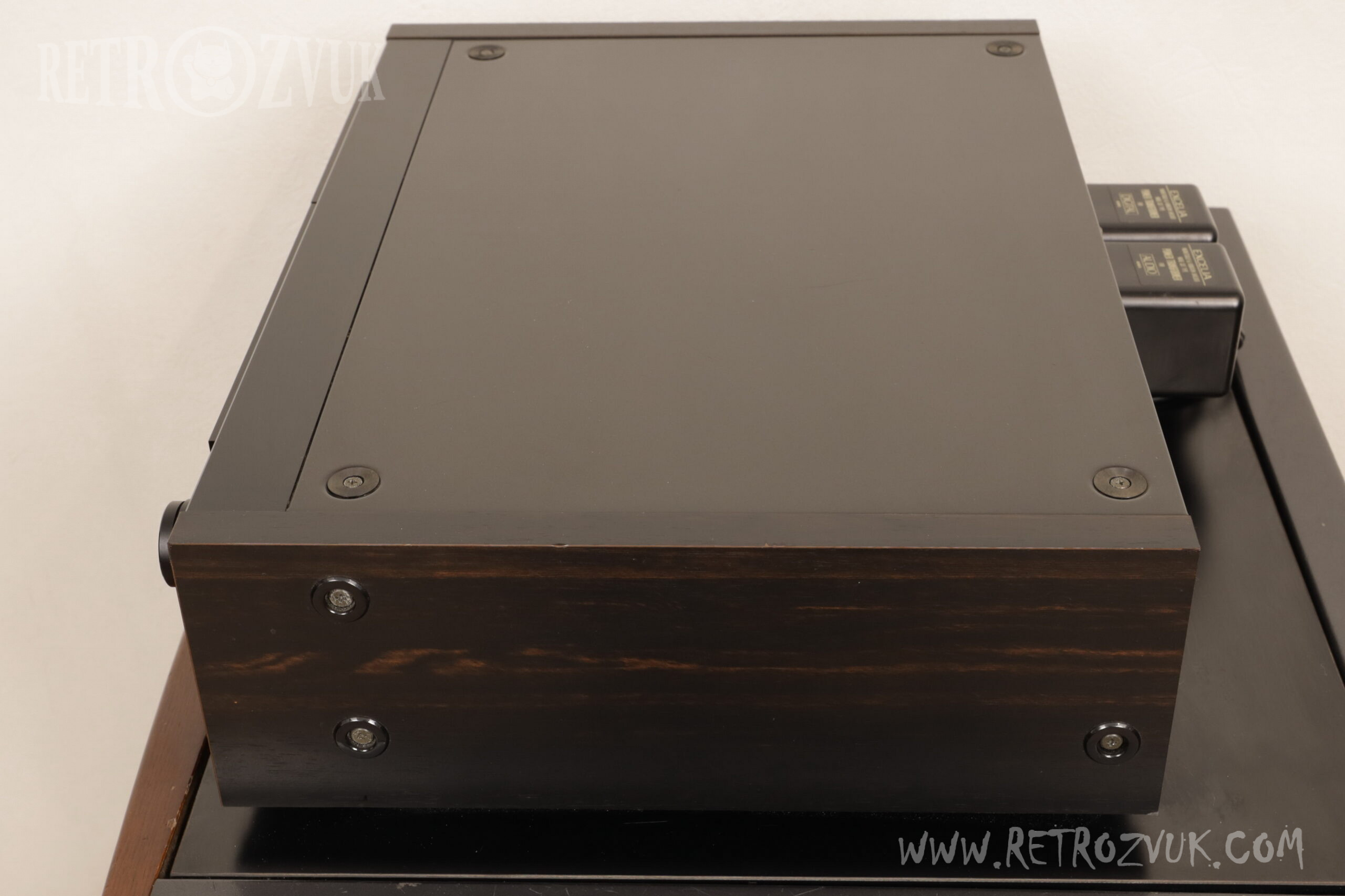

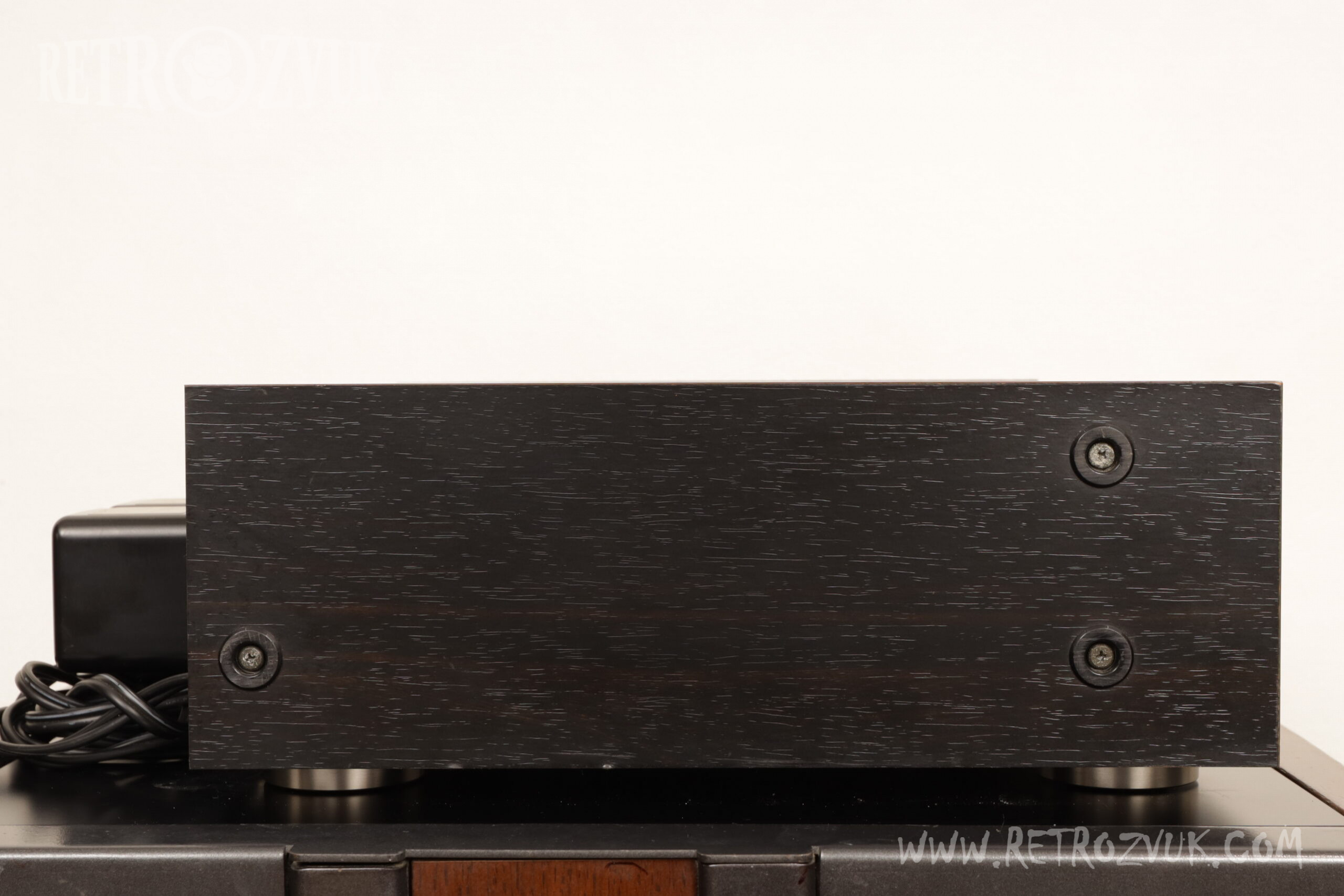

Нижняя часть основного корпуса оснащена изолятором уникальной структуры, а боковые стороны оснащены боковинами для предотвращения резонанса.

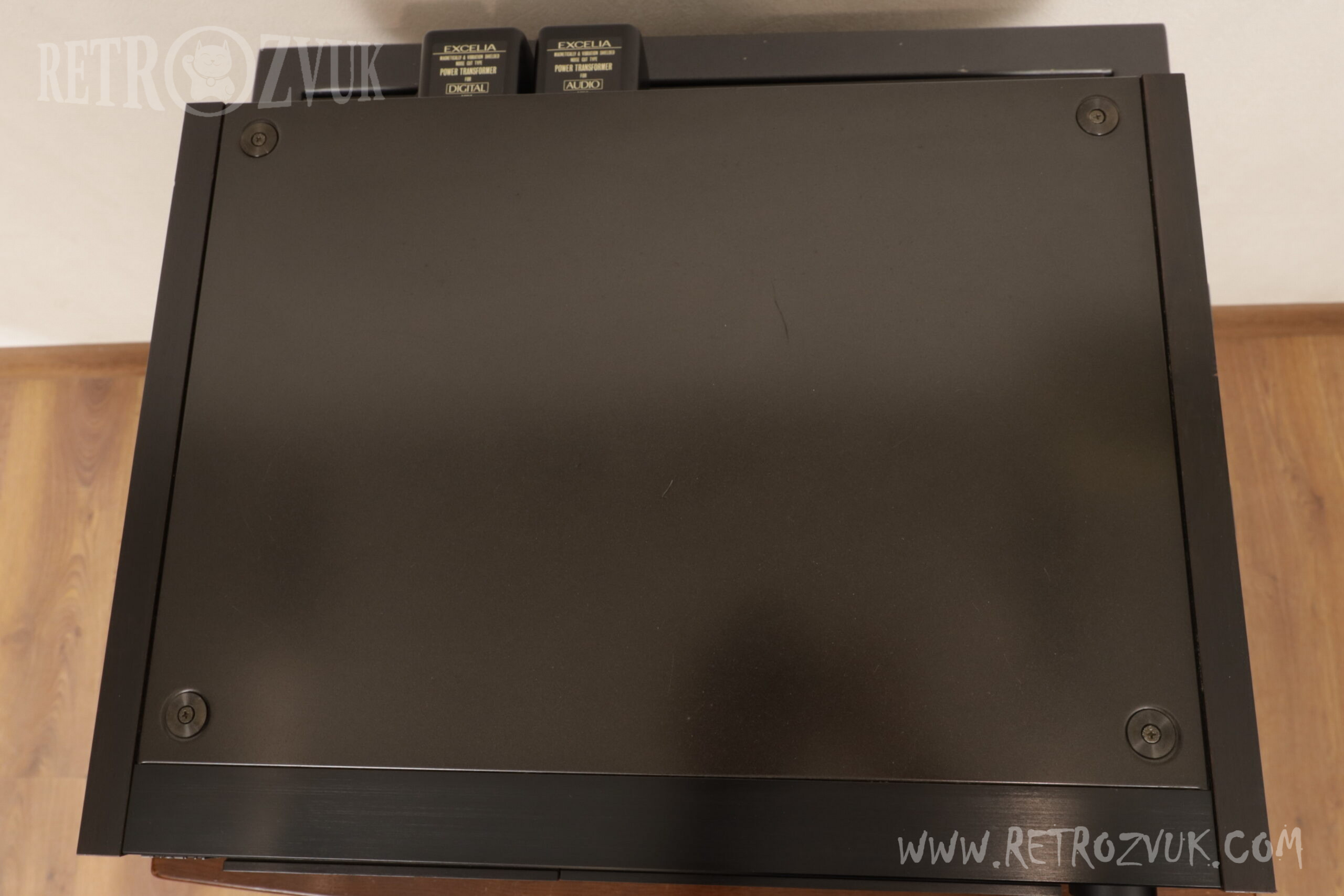

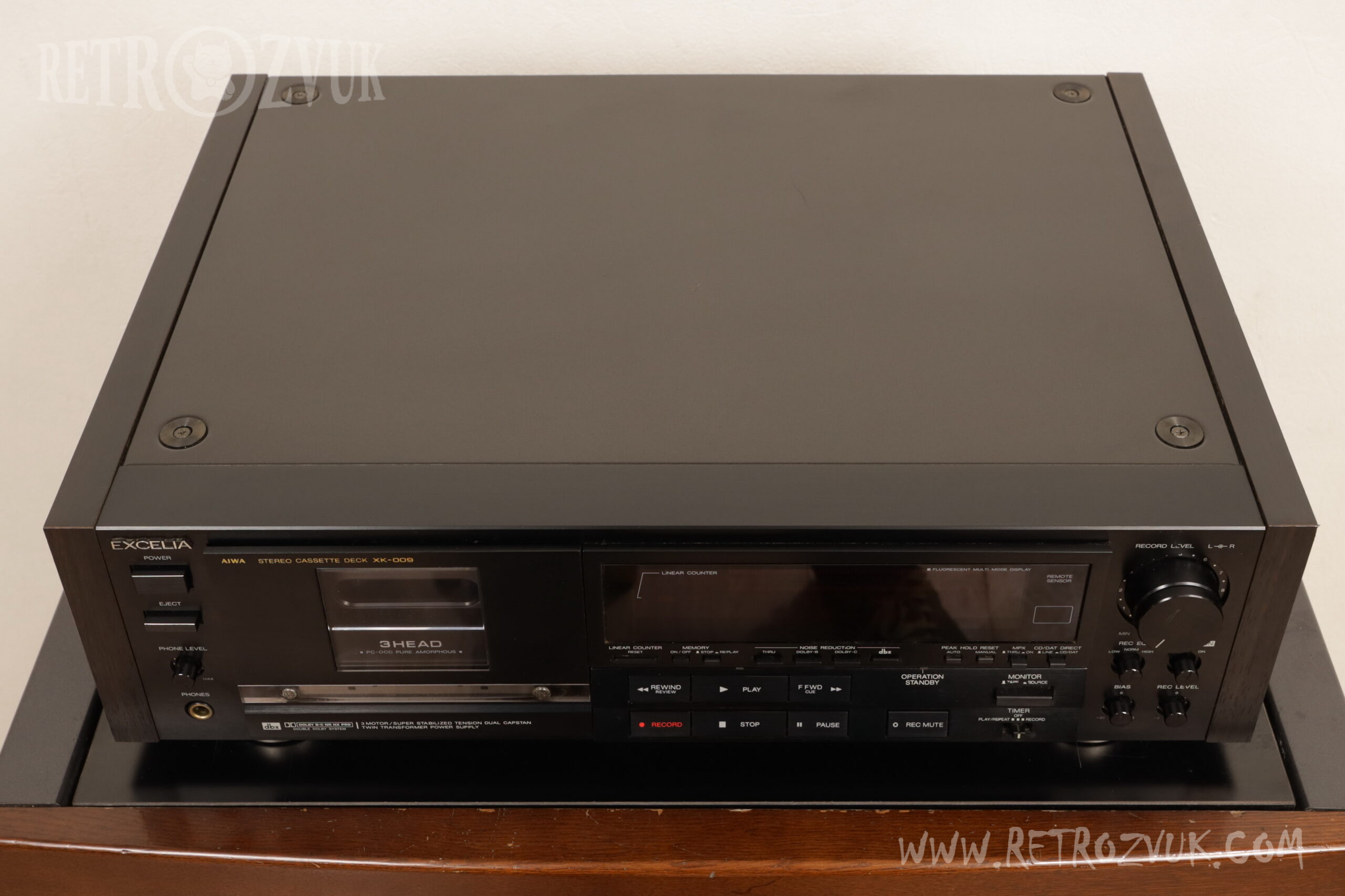

Кроме того, для верхней и нижней пластин используется антивибрационный материал, а переработанная доска прочно фиксируется двумя специальными держателями и шестью специальными винтами с фланцами.

Есть ручная калибровка. Кроме того, поскольку встроенный генератор настроен на 400 Гц и 10 кГц, можно настроить более широкую частотную характеристику.
Кроме того, поскольку во время калибровки измеритель уровня расширяется до шагов 0,5 дБ, можно выполнять высокоточную калибровку.

Трехуровневый эквалайзер записи можно настроить в соответствии с типом источника записи и ленты.
High подчеркивает низкий MOL (максимальный выходной уровень), Norm является стандартной настройкой, а Low подчеркивает высокий MOL.

Линейный счетчик несут, импульс от стенда катушки на любой стороне может быть рассчитан на высокой скорости, и бег ленты может быть показан в цифровом виде на основе минуты-секунды. Он может отображаться во всех режимах движения.
Во время записи несут мигалку перед концом, которая мигает и уведомляет за 3 минуты до конца ленты (при использовании C-60).

Фильтр MPX и фильтр-ловушка смещения, которые используют обмотку PC-OCC и сердечник с малым искажением, принимаются.

Пиковый метр с пиковым удержанием 24 сегментов x2ch несут.
Этот измеритель способен к автоматическому/ручному сбросу.

Используется фиксированный объем записи с превосходными характеристиками разделения и перекрестных помех, а также с небольшой ошибкой взаимной блокировки левого и правого каналов и ухудшением качества звука.

Используется печатная плата из медной фольги толщиной 70 микрон.

Принят код AC с полярным дисплеем с использованием материала OFC.

Позолоченные клеммы используются для входных/выходных клемм и разъемов для наушников.

В специальной трехслойной структуре используется конденсатор из металлизированной полиэфирной пленки, который уменьшает искажения слуха.

Используется радиатор OFC.

В комплект входит беспроводной пульт дистанционного управления.
