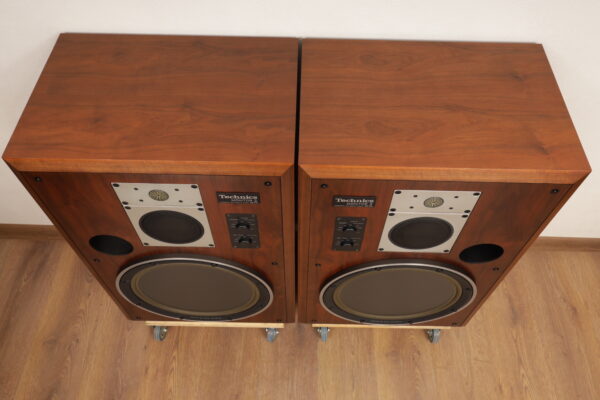

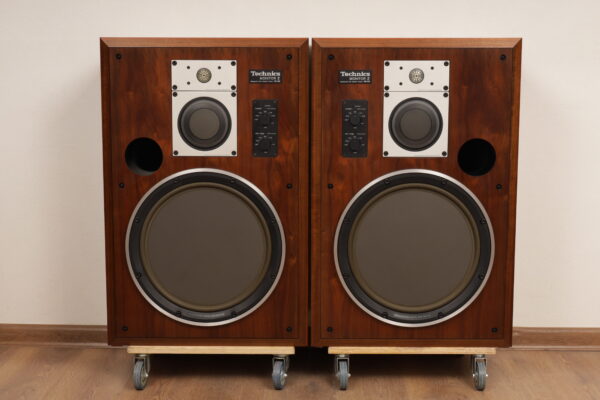

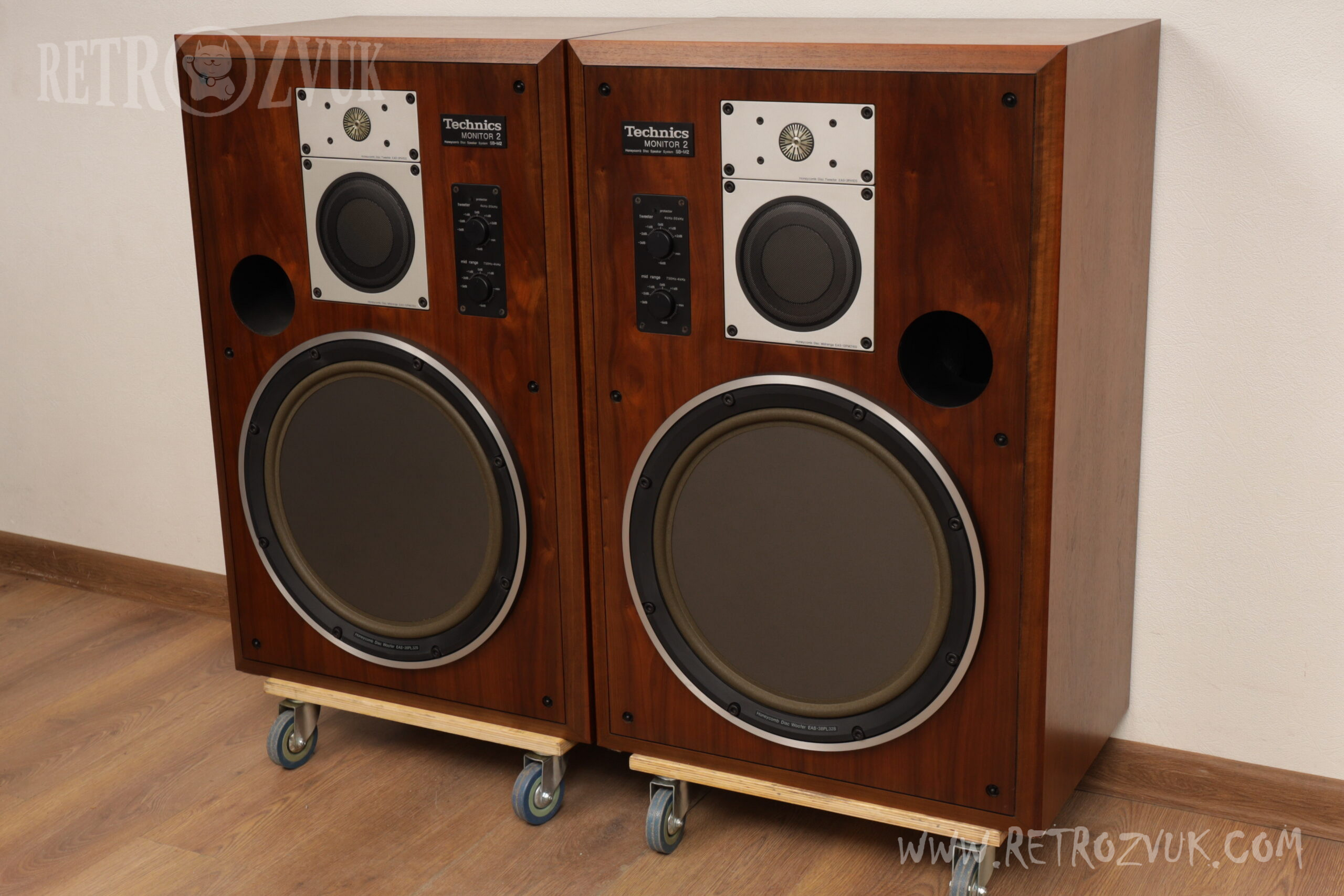

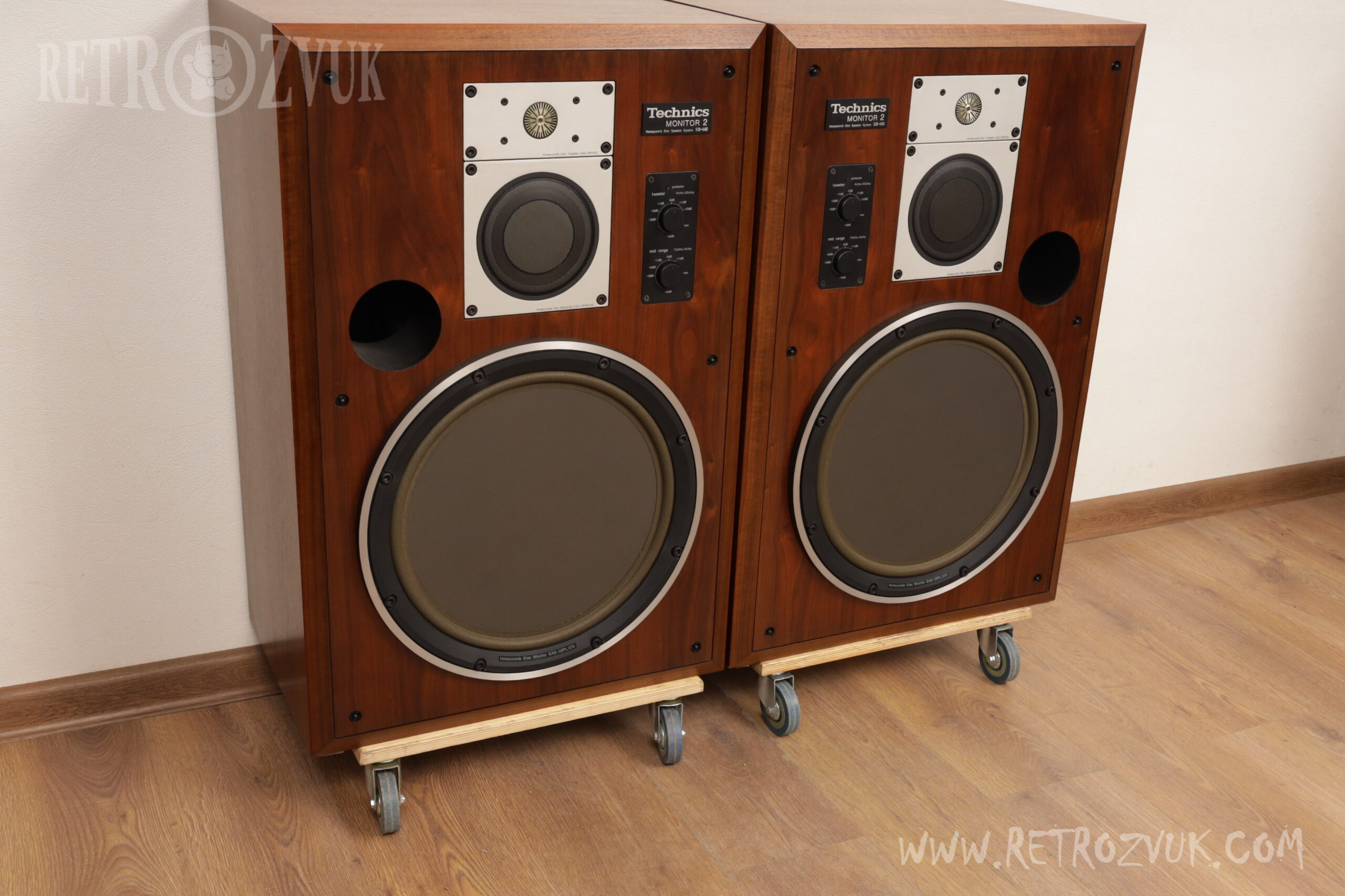

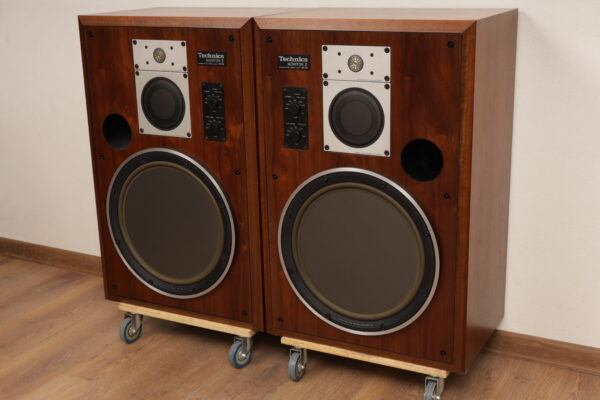

Technics SB-M2

Акустическая система, пр-во Япония, Выпуск 1982 г.

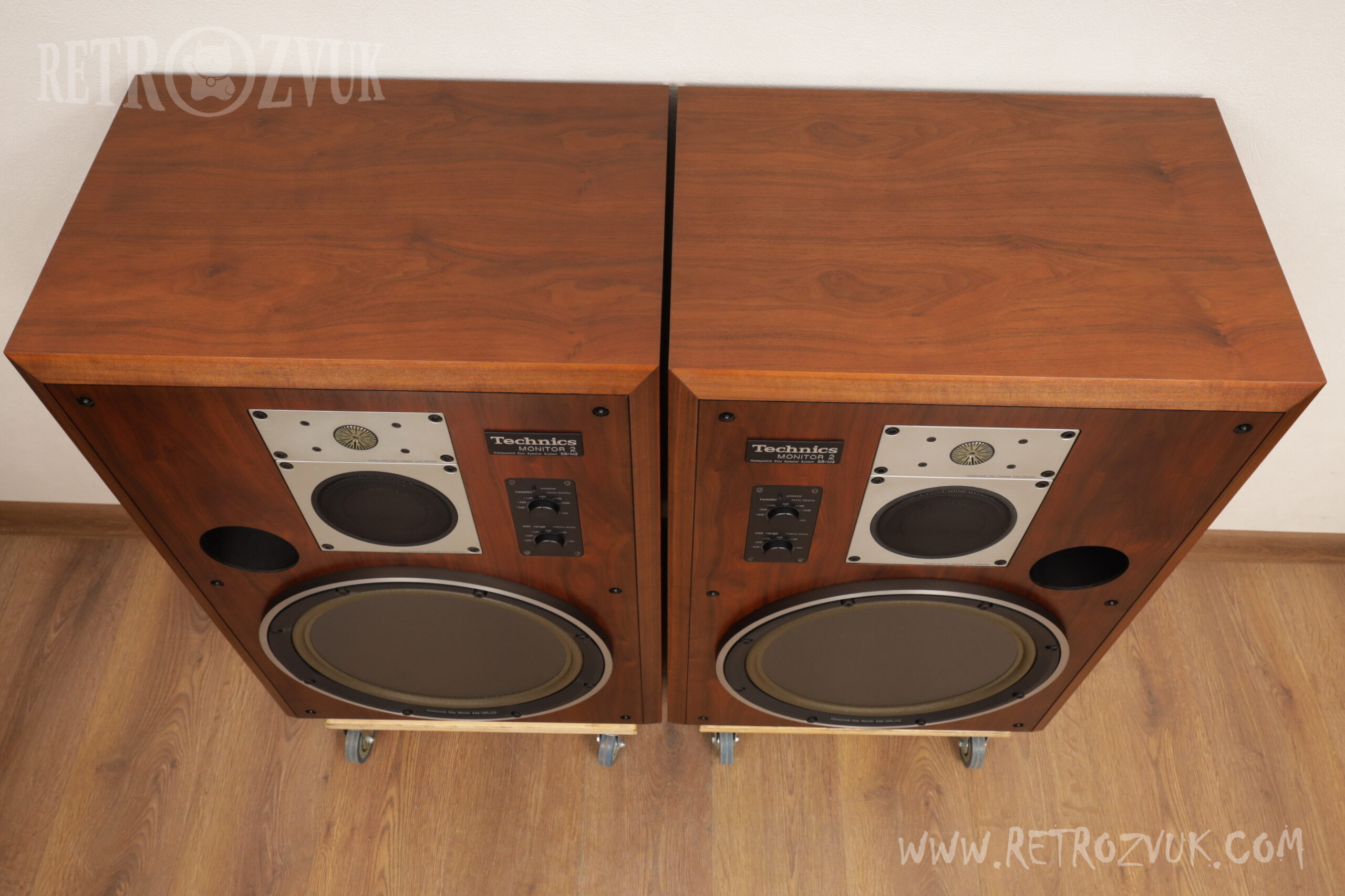

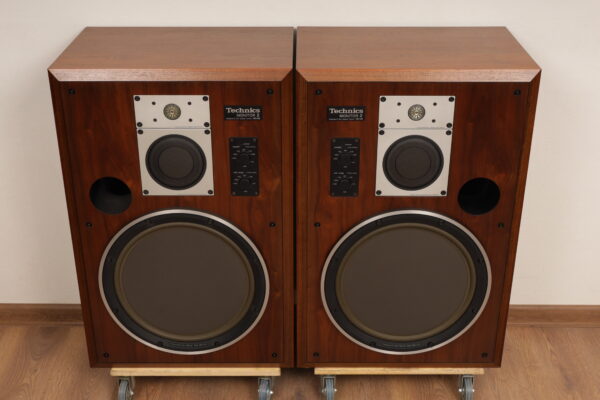

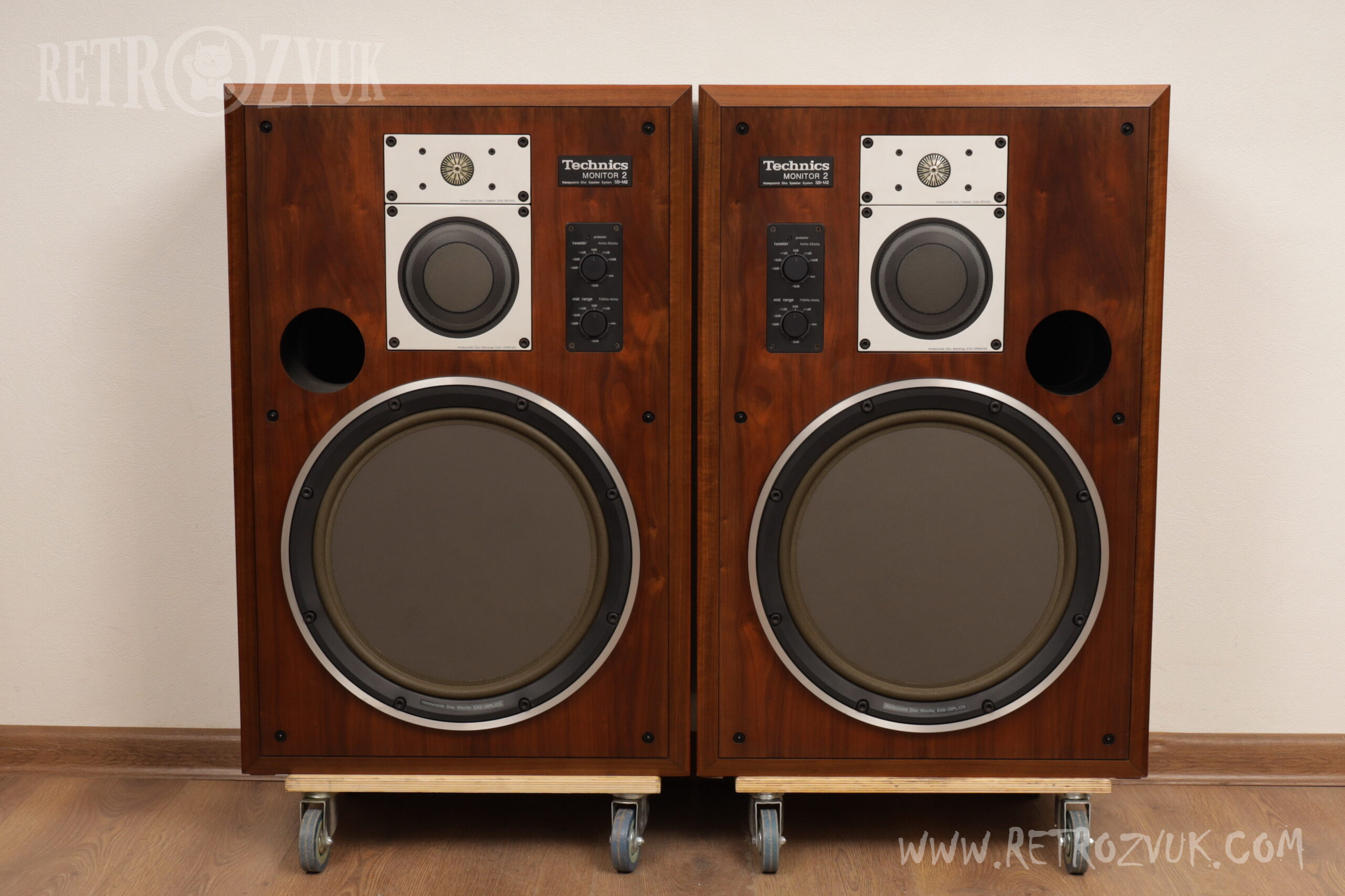

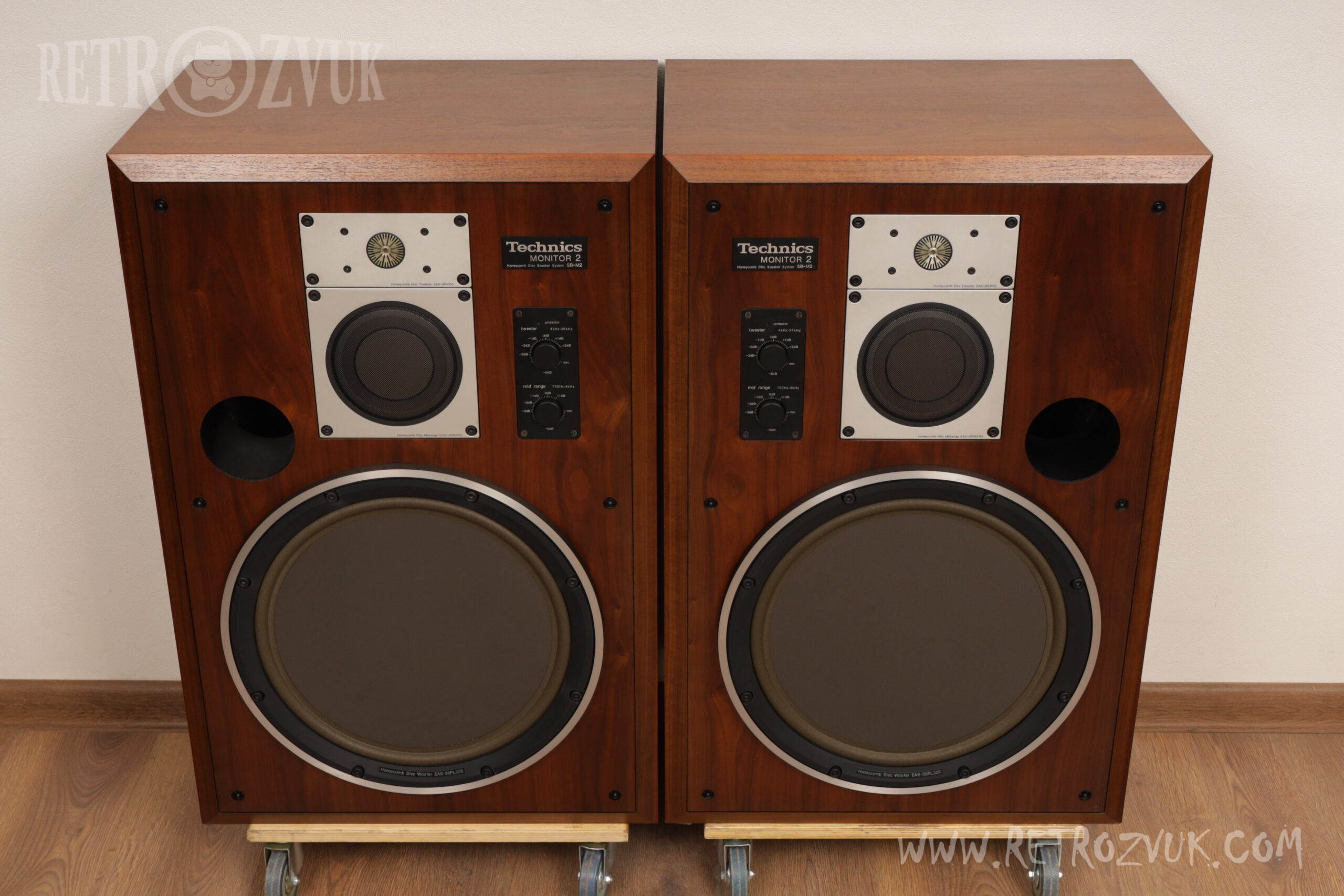

Это 3-полосная мониторная акустическая система, использующая ноу-хау SB-M1, которая обеспечивает наилучшие физические характеристики мониторного громкоговорителя.

В каждом блоке используется сотовая плоская диафрагма, разработанная по собственной технологии.
В динамике с плоской диафрагмой положение центра источника звука четко определено перед диафрагмой. Кроме того, не происходит ухудшения частотных характеристик из-за эффекта передней камеры, возникающего в блоках конического типа и т.п., и, таким образом, получаются отличные фазовые характеристики.
Эта сотовая плоская диафрагма отличается своим методом привода. В общем случае при вибрации плоской диафрагмы в свободном пространстве появляется часть (узел), которая вообще не движется с определенной частотой. Движение в положении узла отменяет режим резонанса, значительно улучшает диапазон движения поршня и обеспечивает частотные характеристики с низким уровнем искажений.
Technics использует уникальный круглый осесимметричный сотовый сердечник и реализует идеальный узловой привод с одной круглой звуковой катушкой.

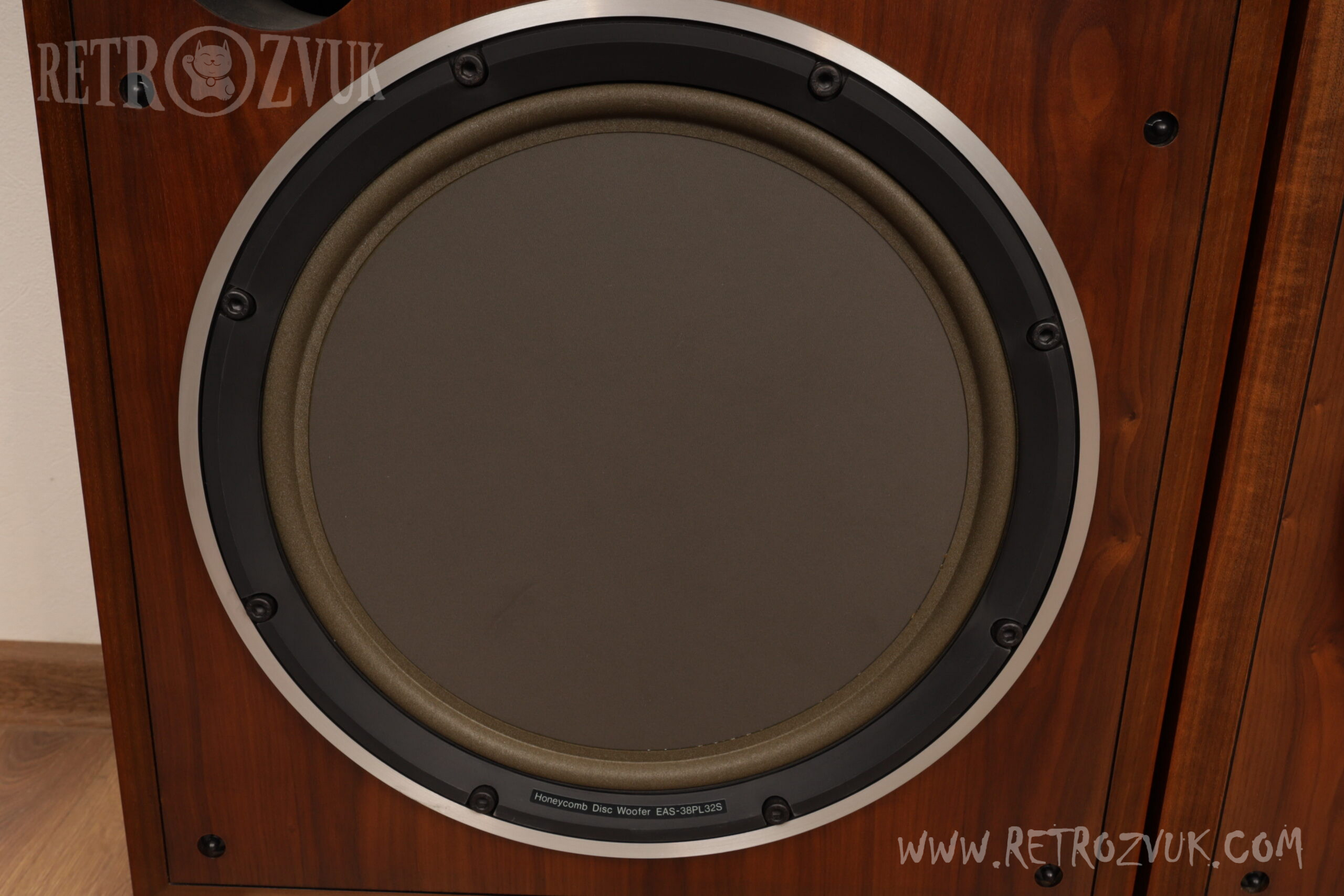

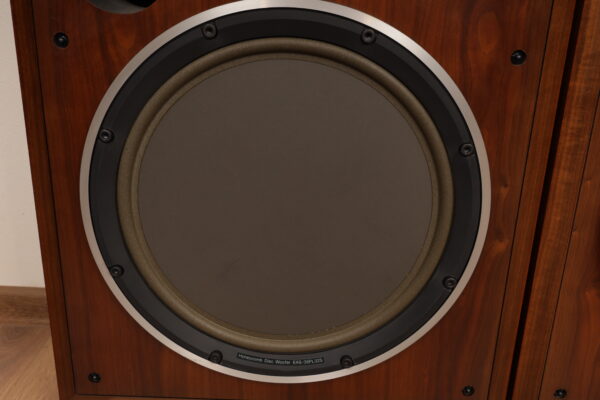

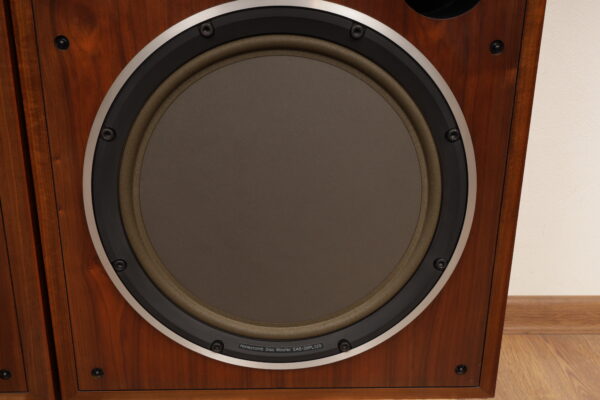

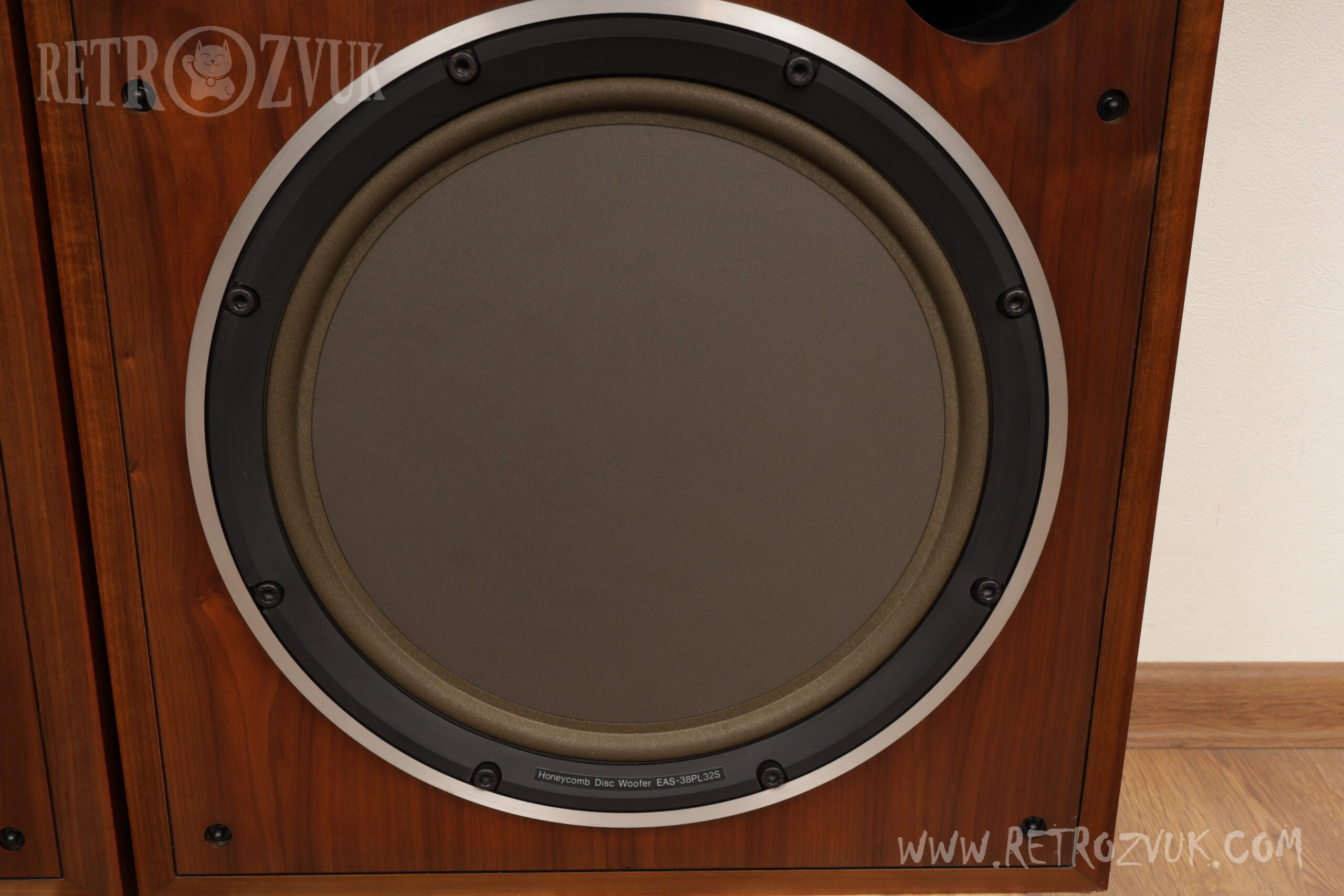

В низкочастотном диапазоне установлен 38-сантиметровый низкочастотный динамик с сотовой структурой. Этот узел допускает движение поршня с частотой до 2 кГц при большом диаметре 38 см от узлового привода.
В нем используется линейный демпфер особой формы с вертикально симметричными сборками, расположенными в четырех направлениях. Он имеет в 10 раз большее сопротивление наклону, чем обычный демпфер, поэтому он имеет превосходную линейность мощности от времени силы Ойра до времени большого входного сигнала.
Большой сильный магнит диаметром 200 мм, весом 3,1 кг, плотностью магнитного потока 14 800 Гс и общим магнитным потоком 500 000 максвеллов используется для достижения высокой эффективности. Полиимидный стеклопластик используется для бобины звуковой катушки, а также используется конструкция с высоким входным сопротивлением, которая может выдерживать высокую температуру 250 ℃.

СЧ-диапазон с 8-сантиметровым сотовым плоским СЧ-диапазоном
Диафрагменный узел напрямую приводится в действие звуковой катушкой диаметром 50 мм, что обеспечивает движение поршня до 10 кГц. Для достижения высокой эффективности используется большой магнит диаметром 140 мм и массой 1,2 кг.
Кроме того, полость, состоящая из краевой части и краевой крышки, контролируется для подавления пика и провала частотной характеристики.

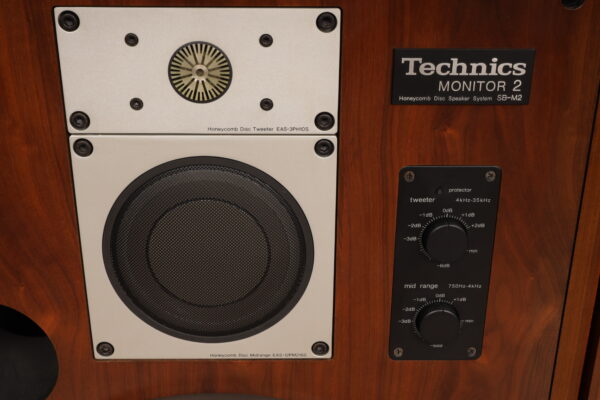

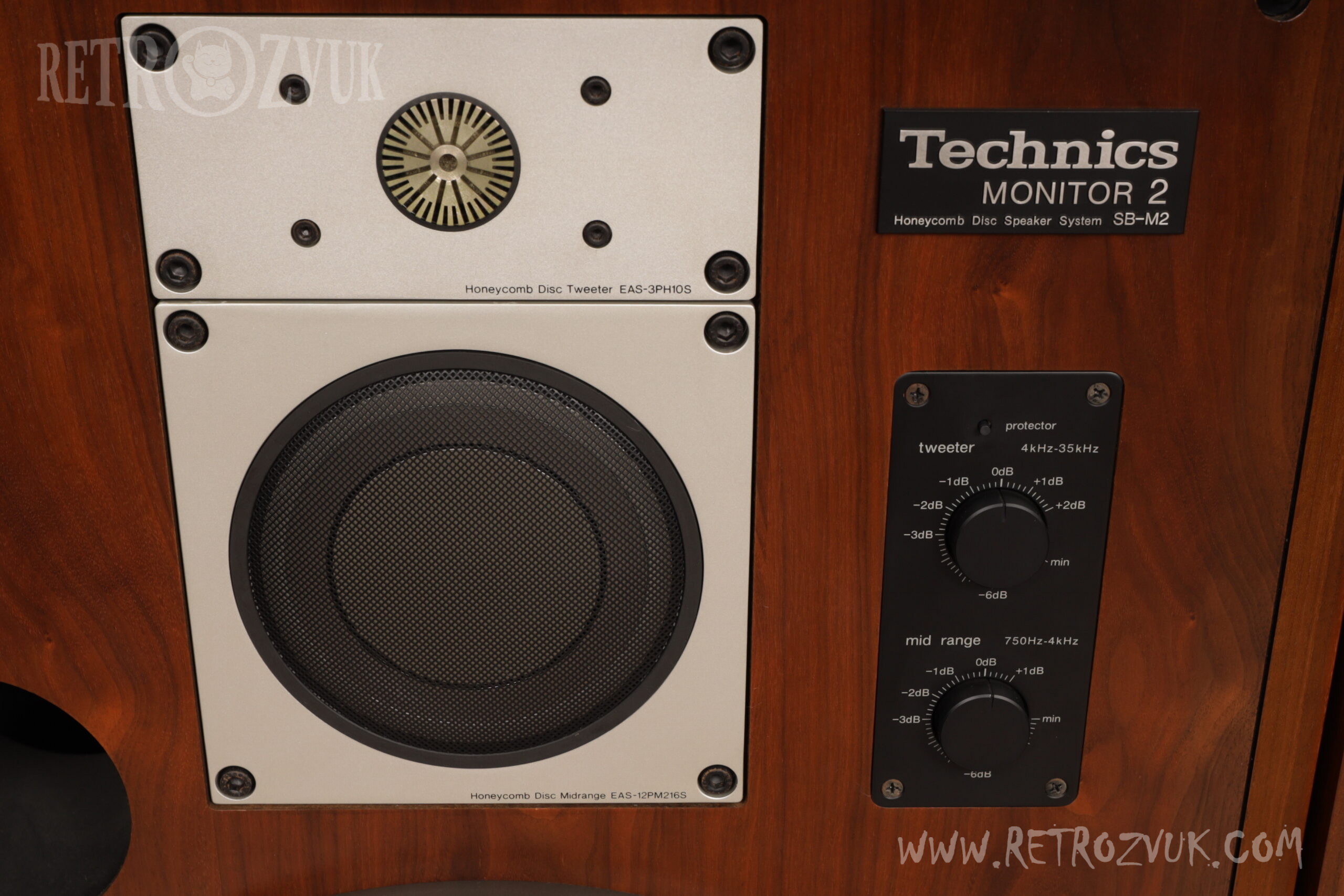

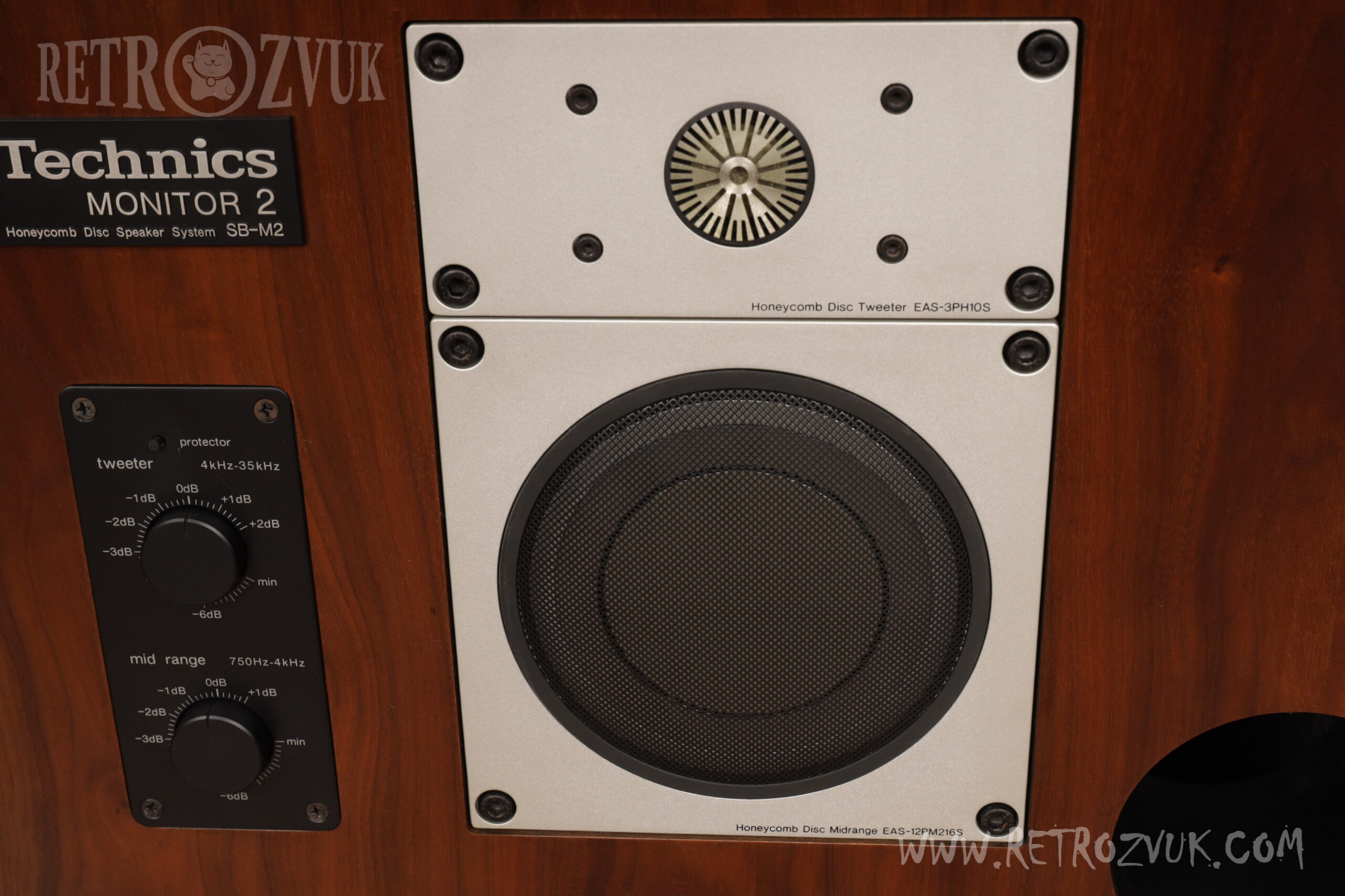

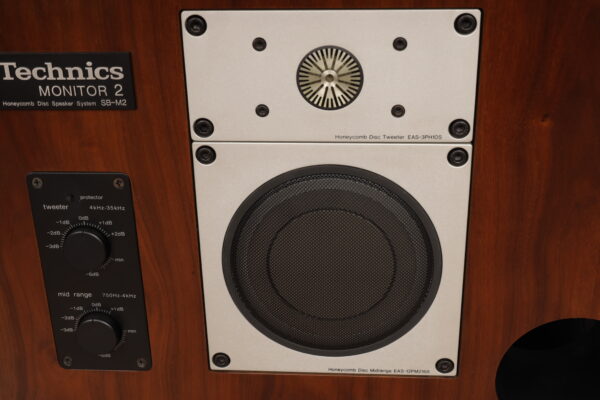

Плоский твитер с сотовой структурой диаметром 2,8 см установлен в верхнем диапазоне.
Сотовый сердечник представляет собой ленту из алюминиевого сплава шириной 0,9 мм и толщиной 20 мкм, которая точно обработана в форме цветка хризантемы. Уникальная форма твитера с улучшенной направленностью. Кроме того, для обшивки сердечника используется слоистая слюда. Превосходные характеристики: скорость звука 6700 м, удельный вес 1,9 и жесткость на изгиб примерно в 3 раза выше, чем у алюминия, делают диафрагму легкой и очень жесткой.
Кроме того, для более высокой эффективности используется большой магнит весом 800 г, а магнитная жидкость заполнена между звуковой катушкой и полюсным наконечником для улучшения входного сопротивления, тем самым увеличивая эффект теплового излучения.

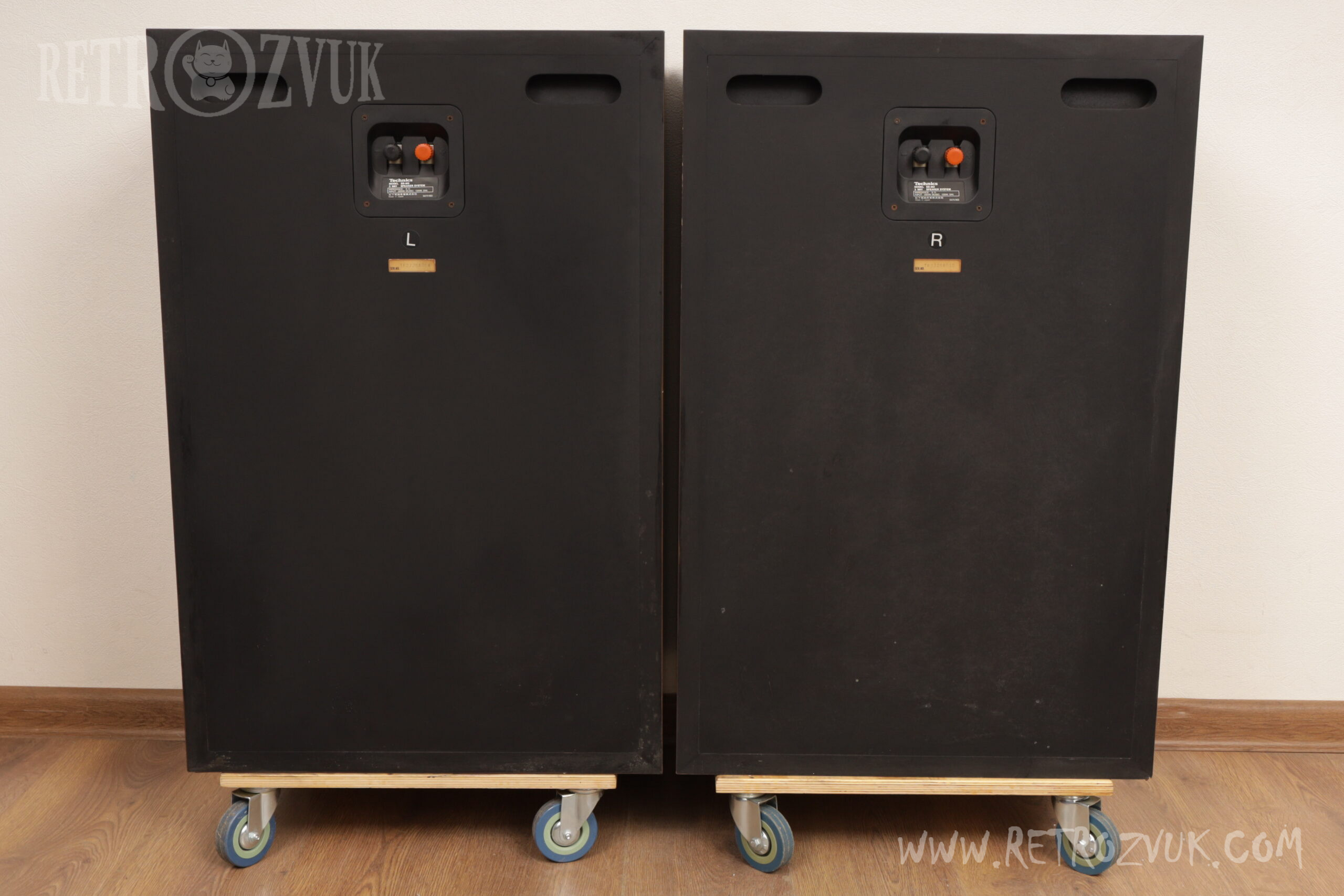

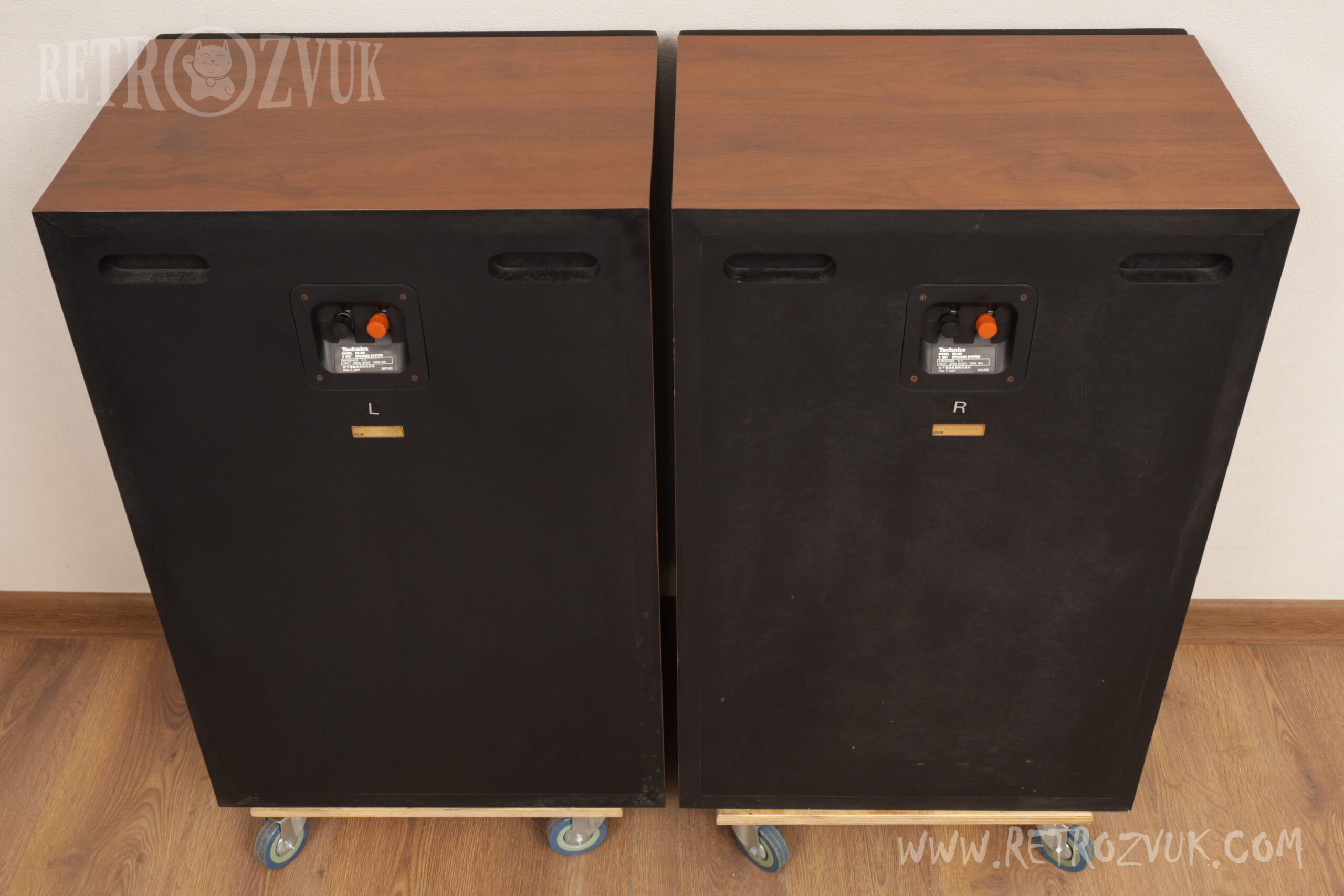

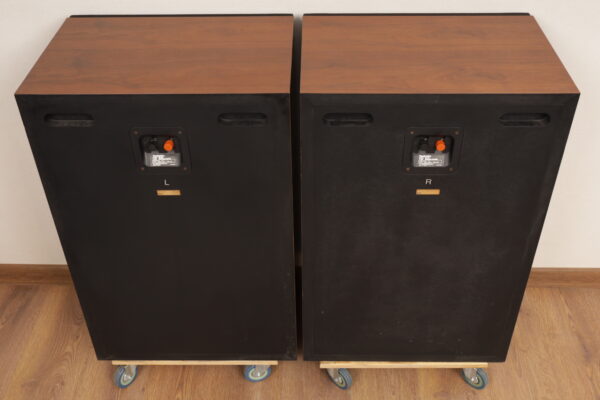

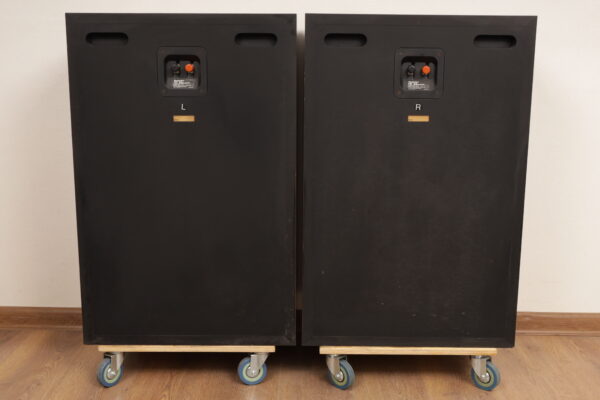

Сеть разделена на две секции, одна для низкочастотного динамика, а другая для твитера среднего диапазона. Каждая секция устанавливается на дно корпуса, а другая — на заднюю часть терминала, чтобы предотвратить ухудшение качества звука из-за взаимных помех.
Для сердечника дросселя используется ферритовый сердечник с малыми потерями и малыми искажениями, а для НЧ-динамика используется дроссельная катушка с диаметром провода примерно 1,6 мм для минимизации сопротивления постоянному току.
В цепи твитера используется металлизированный полиэфирный пленочный конденсатор с превосходными высокочастотными характеристиками.

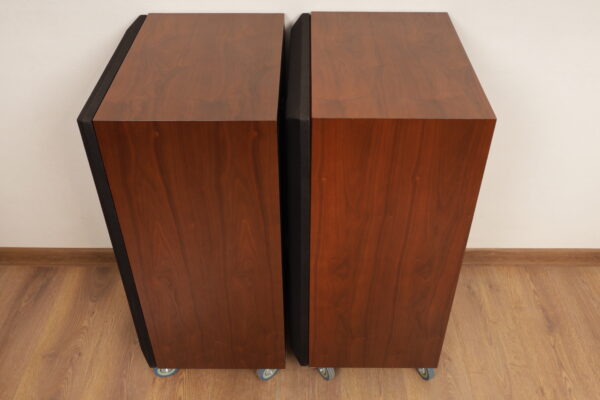

Корпус фазоинверторного типа с внутренним объемом 115 литров.

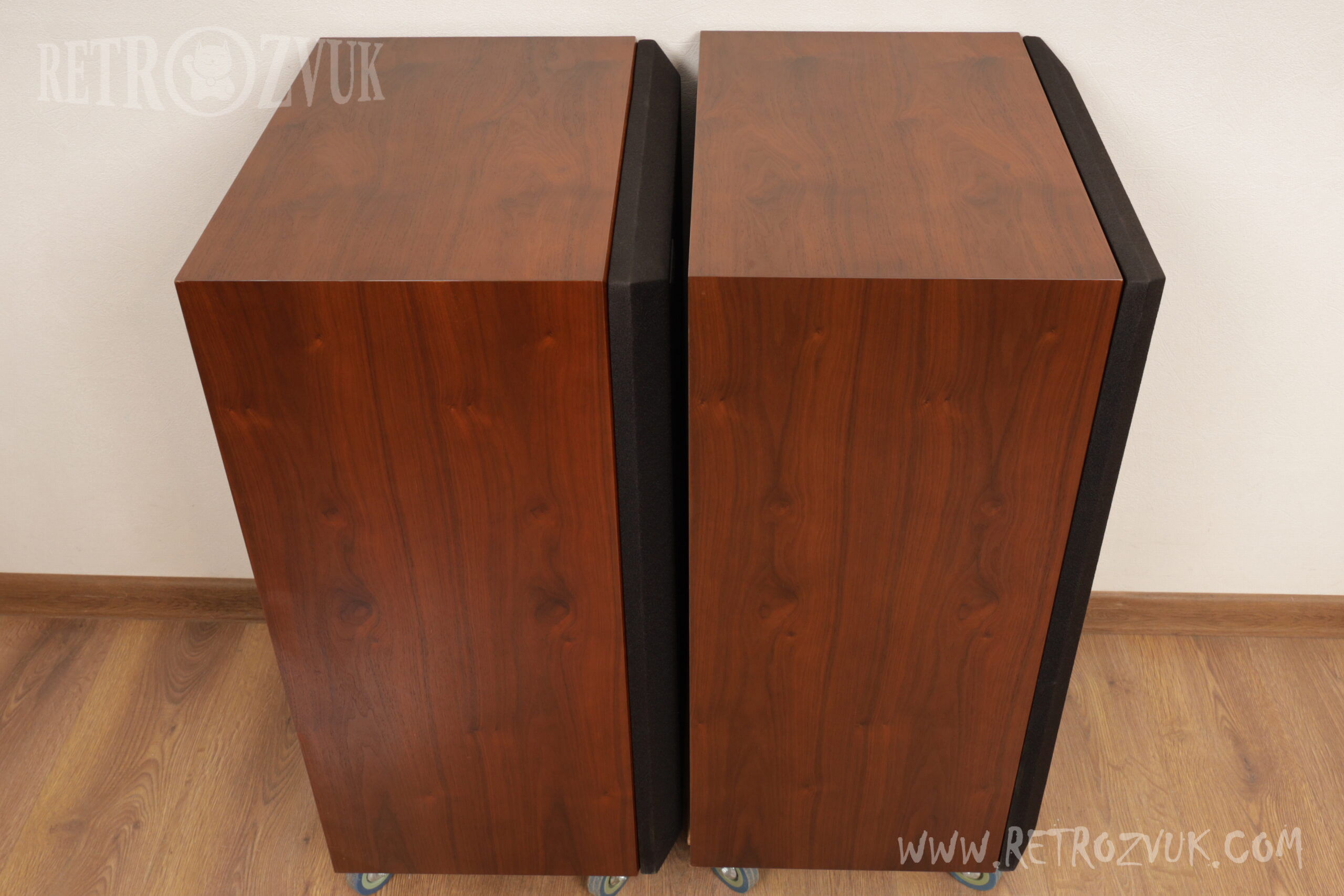

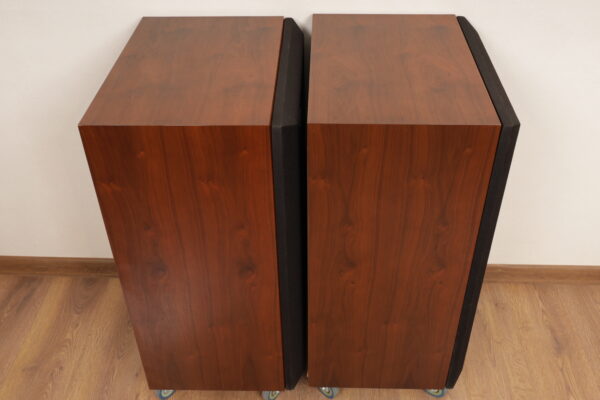

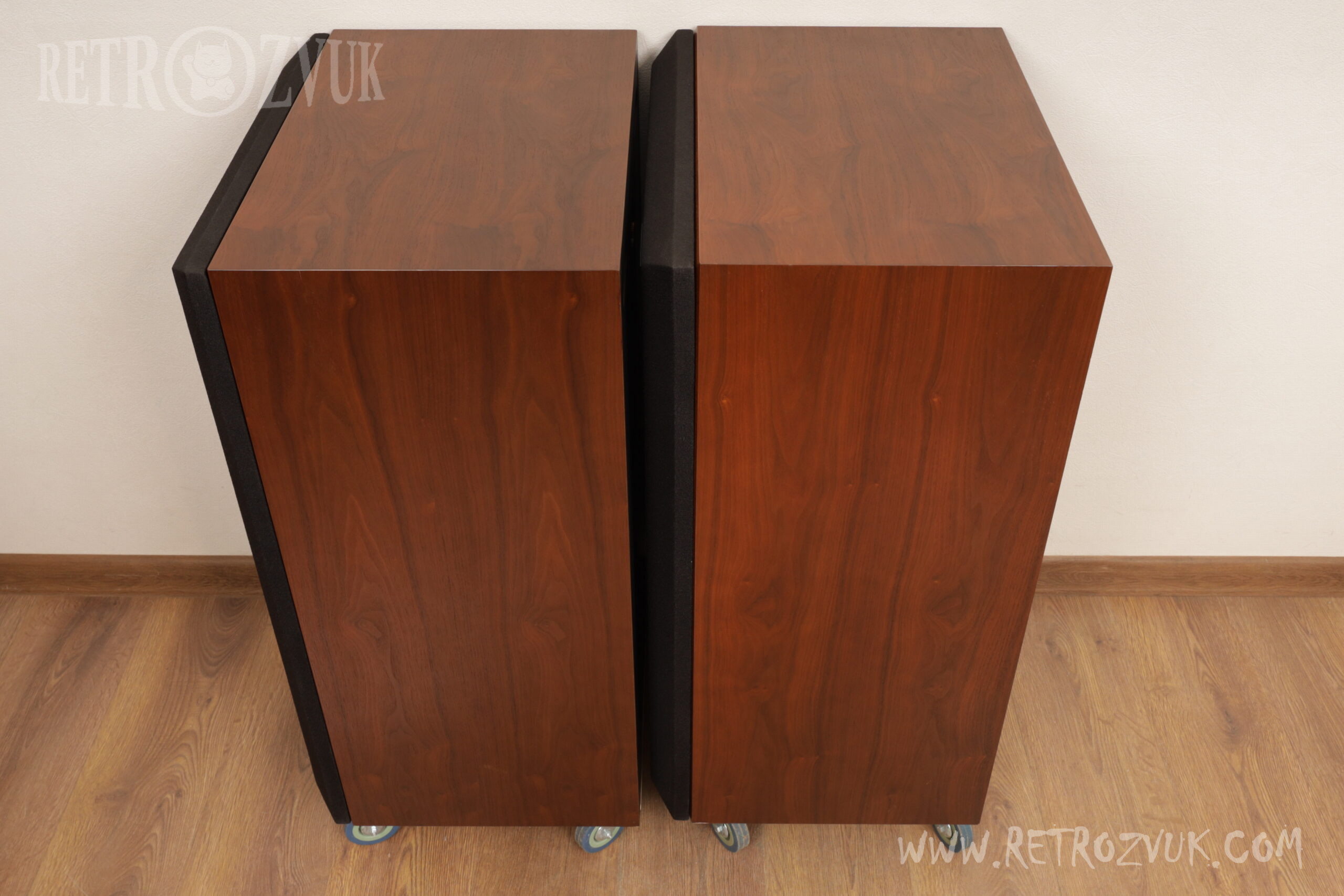

Материал — ДСП высокой плотности толщиной 25 мм, а весовая категория с общим весом 50 кг исключает такие нежелательные эффекты, как грохот коробки.

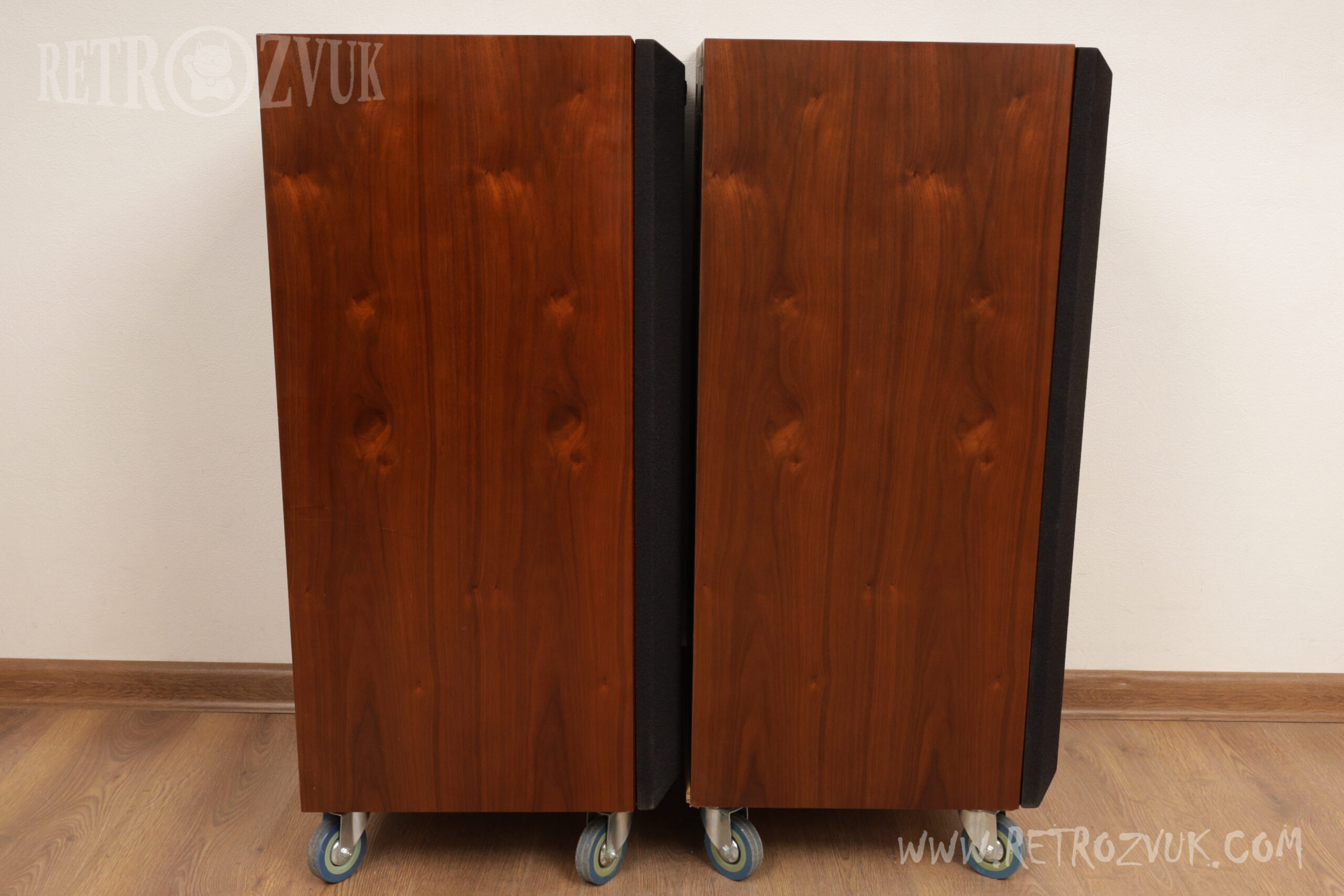

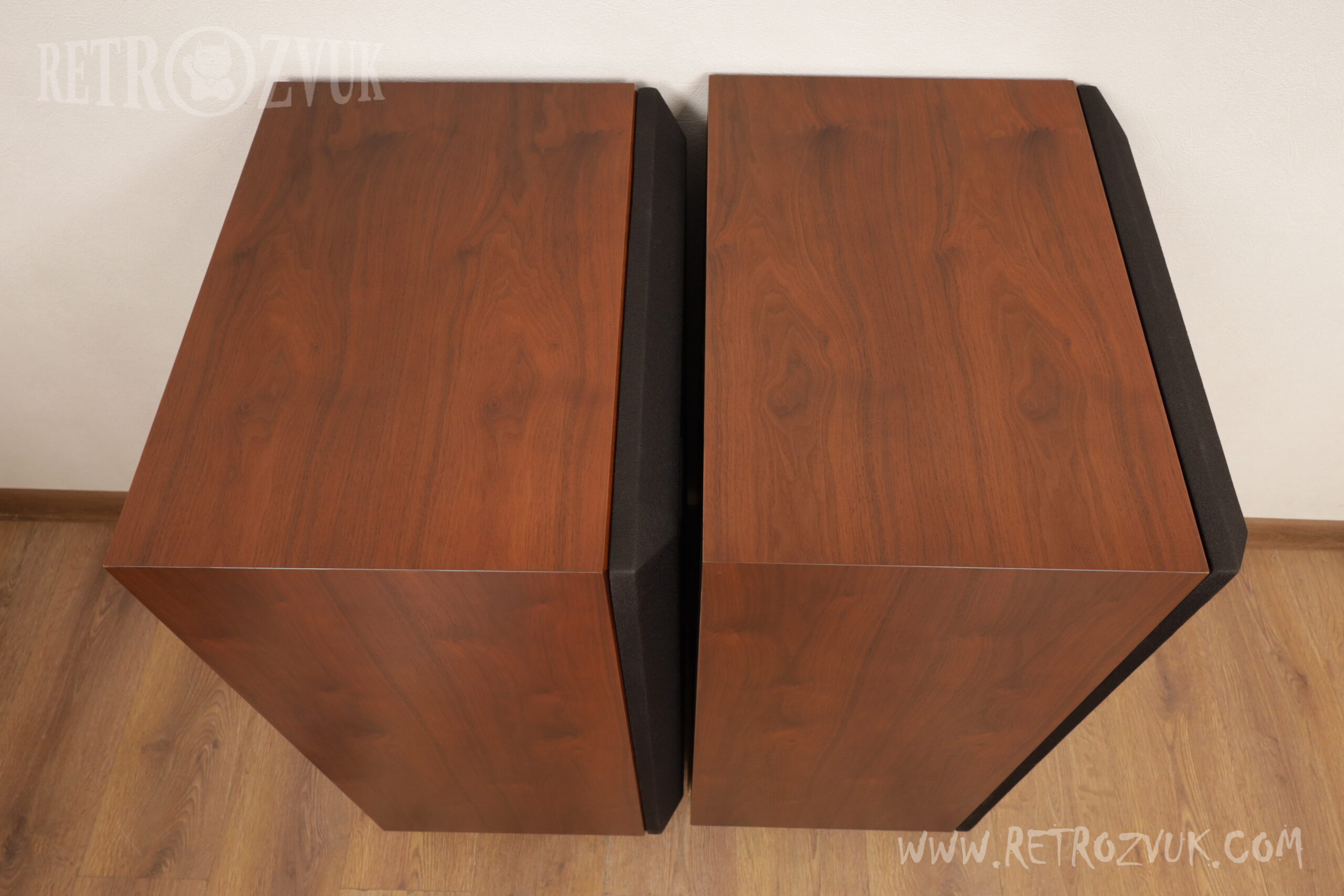

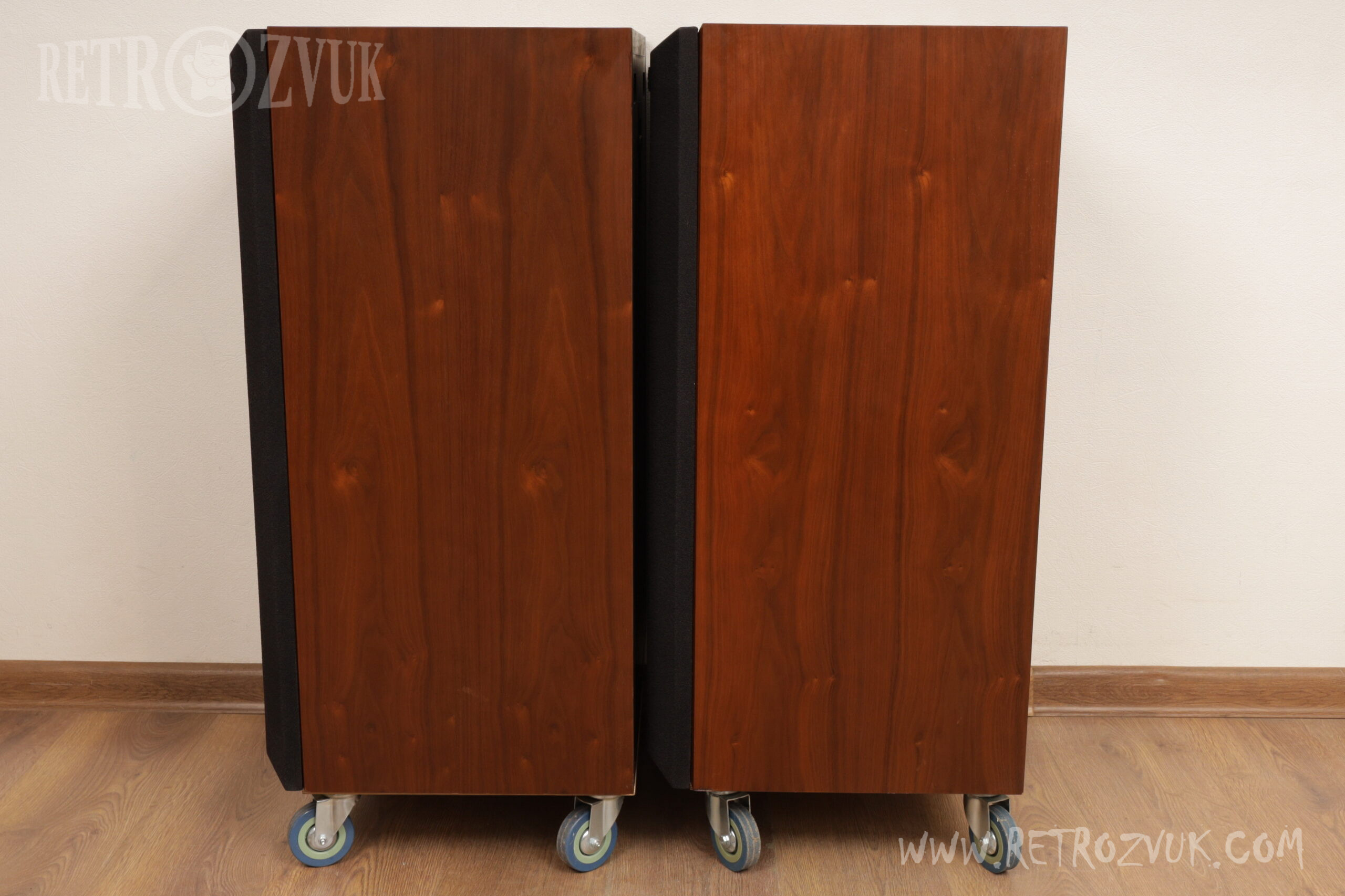

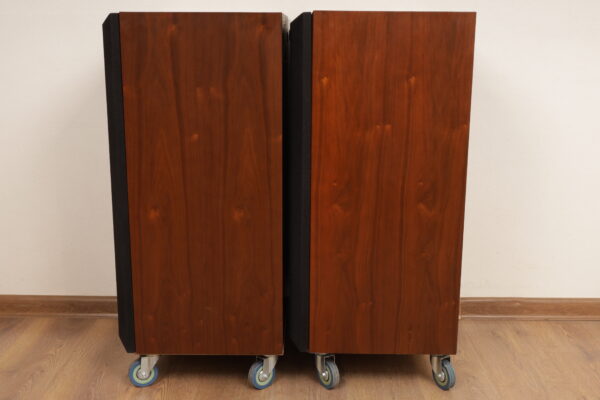

Было 2 модели: SB-M2-S с серой окраской и SB-M2-M с отделкой под дерево с использованием тщательно отобранного ореха.
