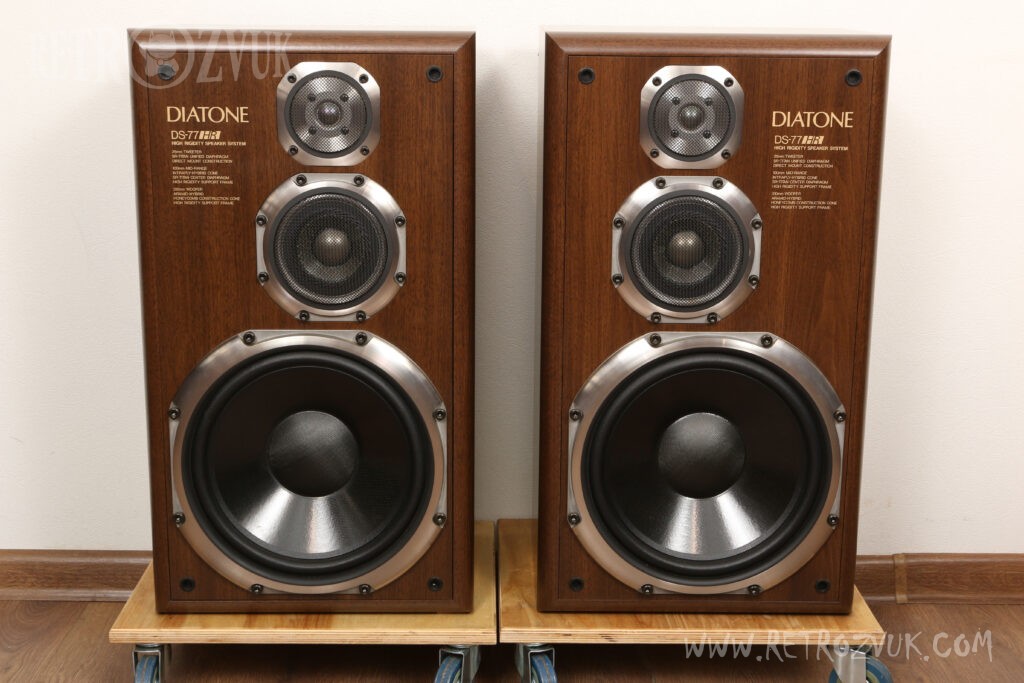

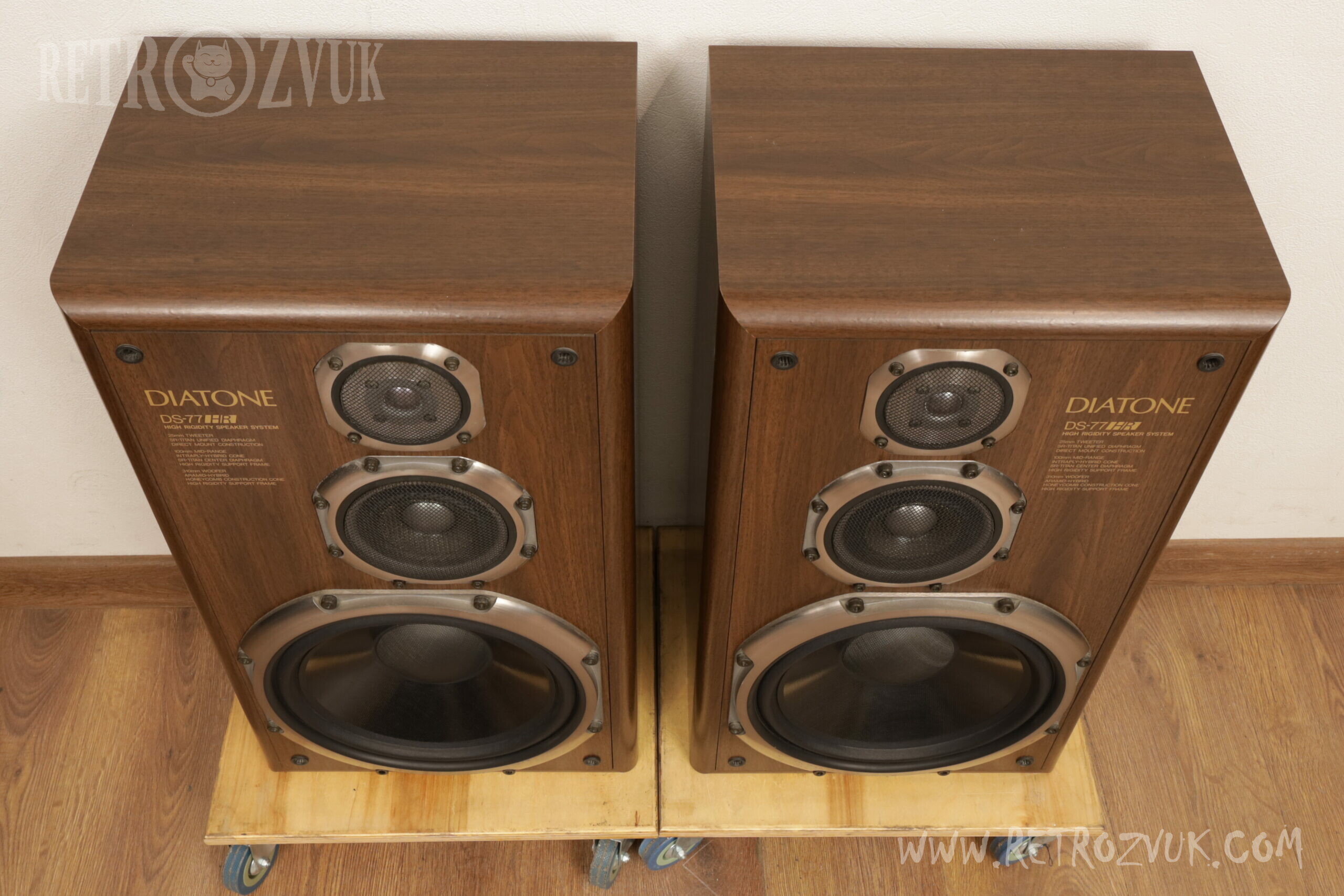

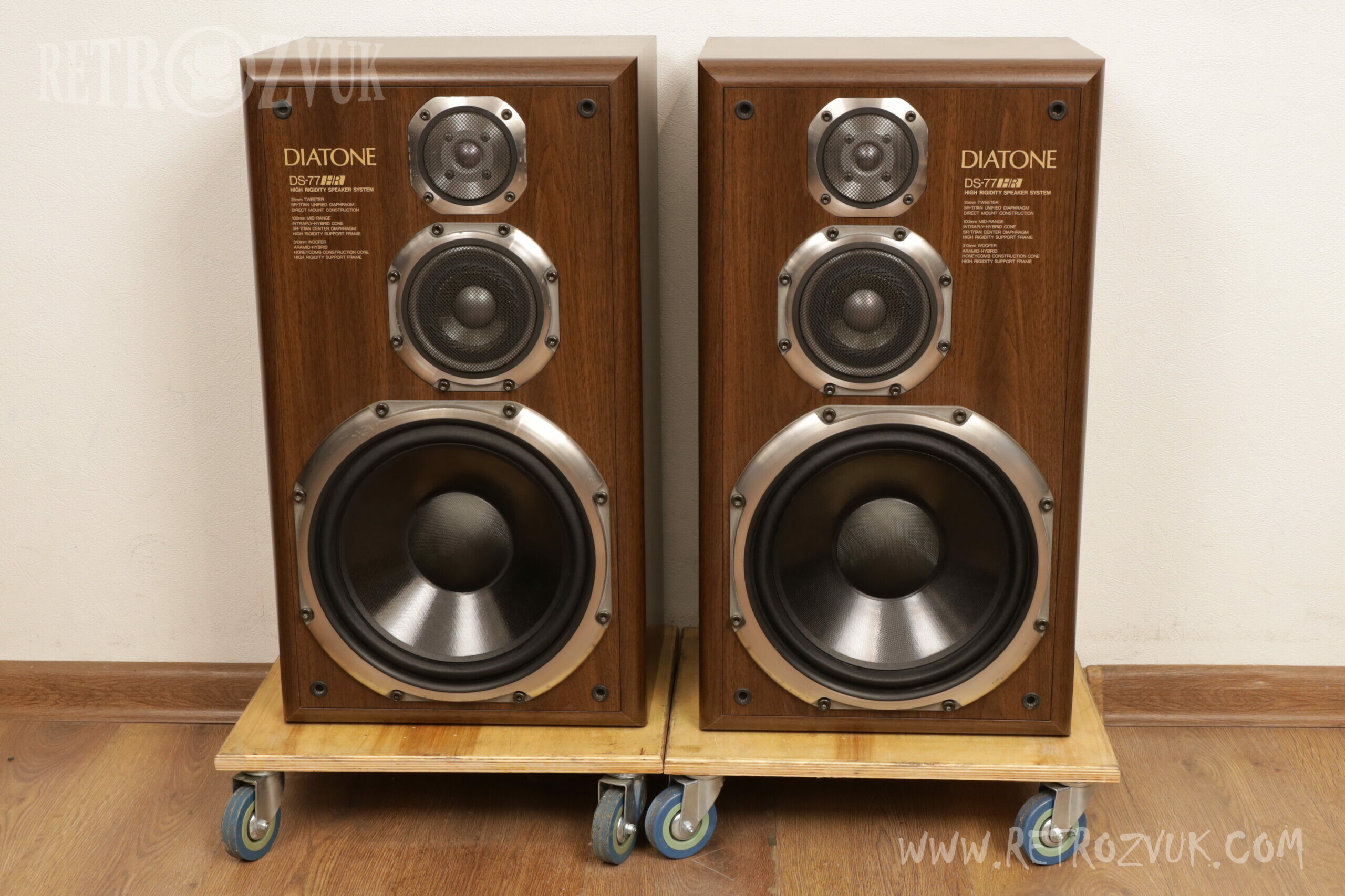

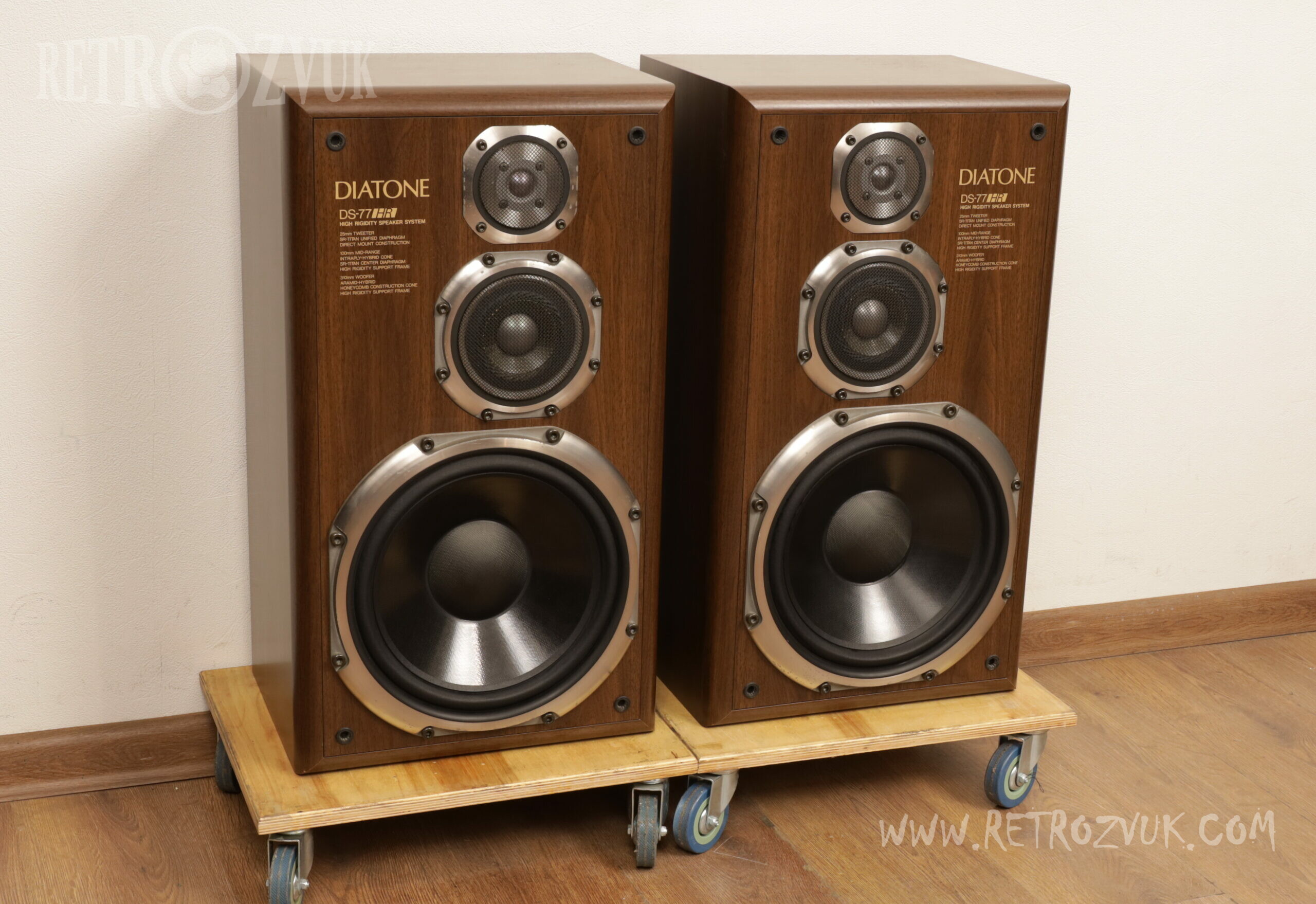

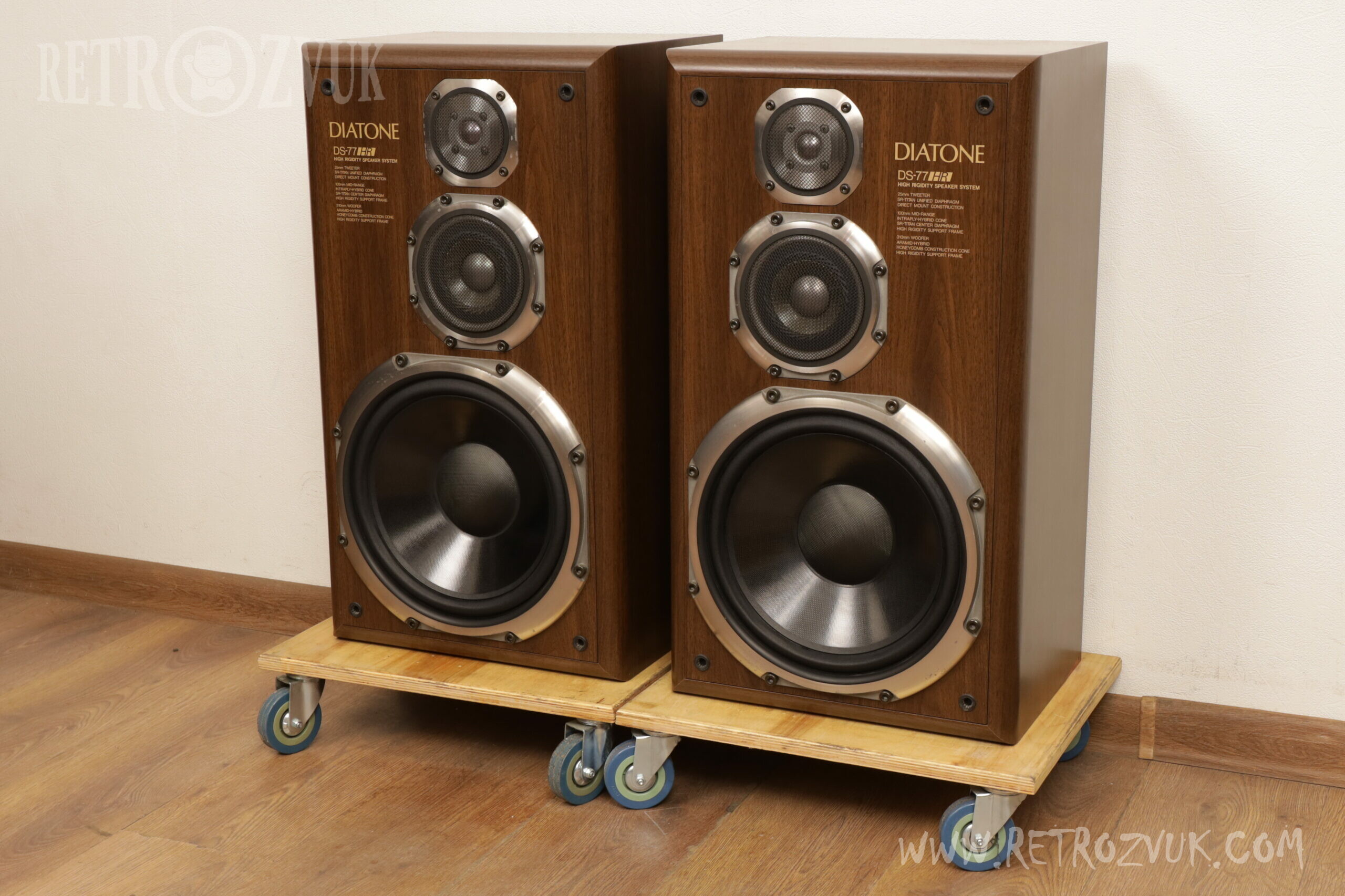

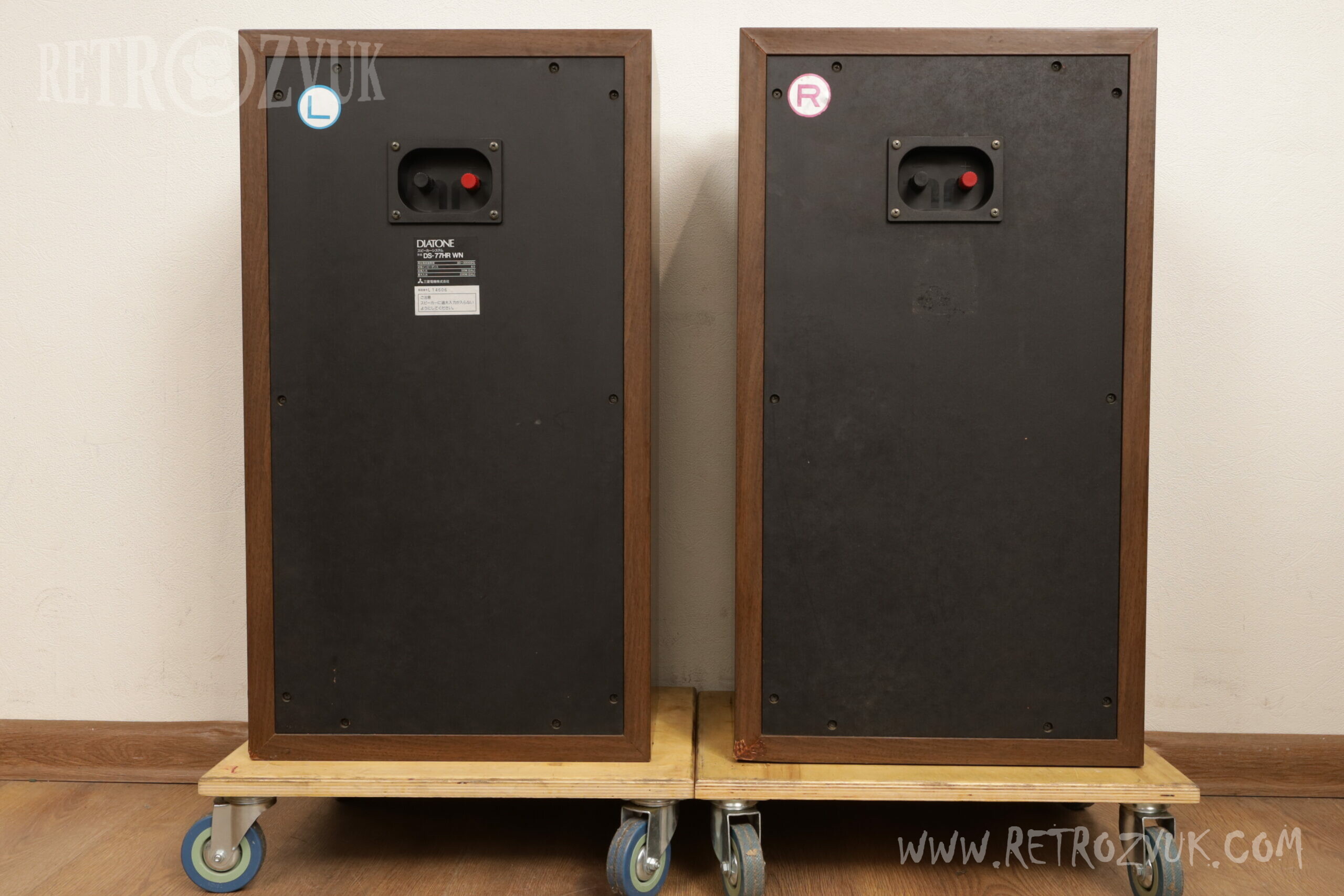

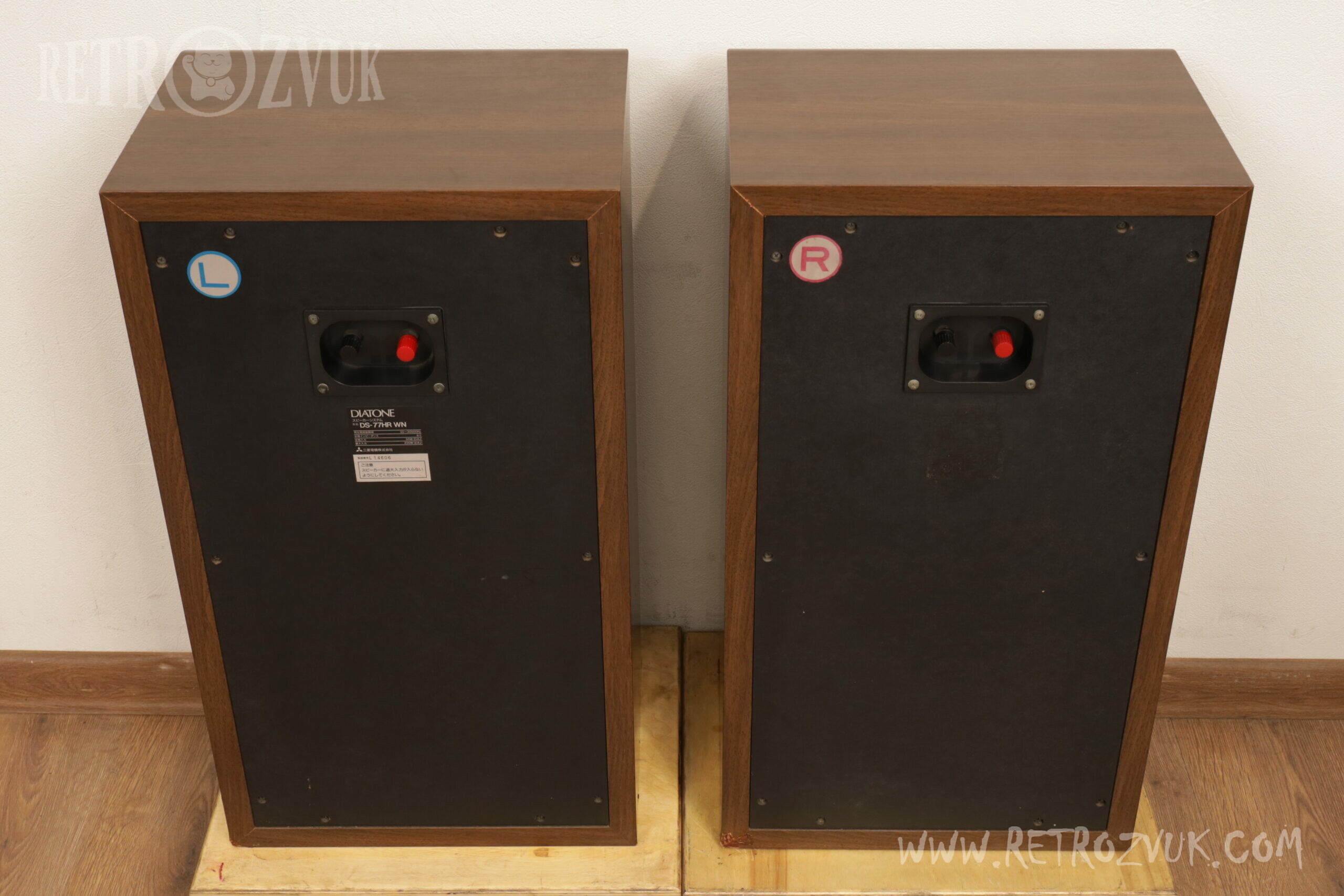

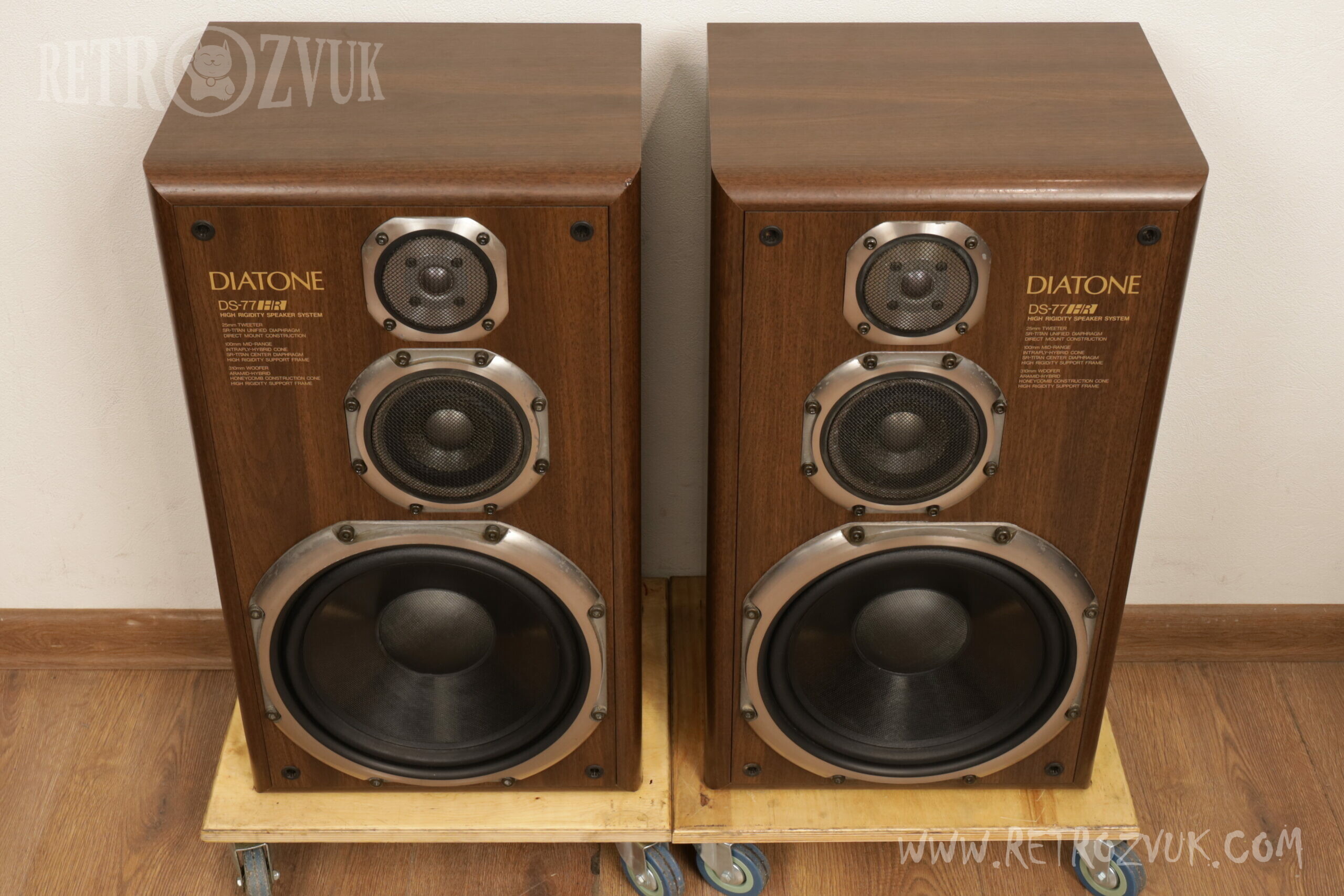

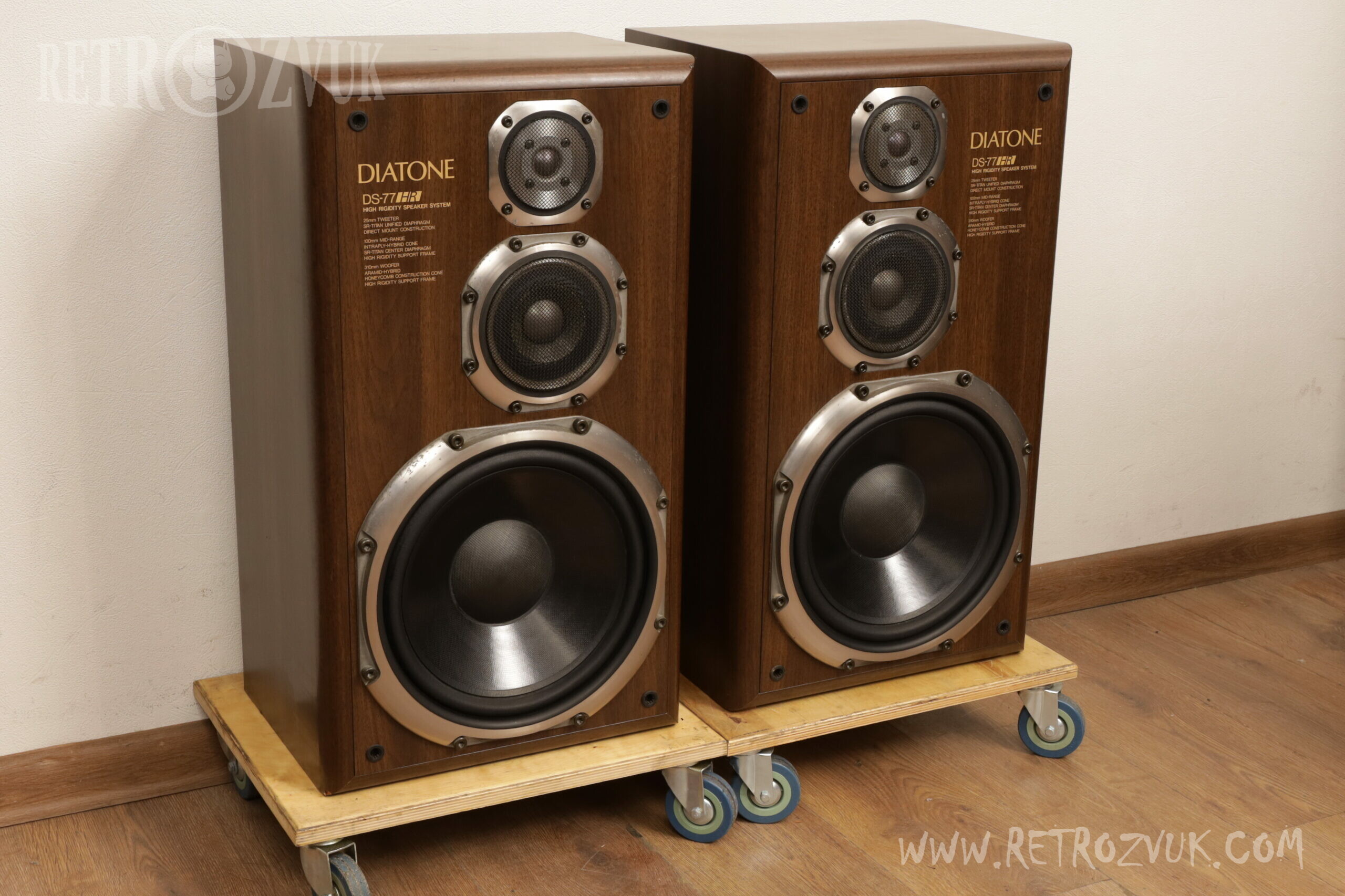

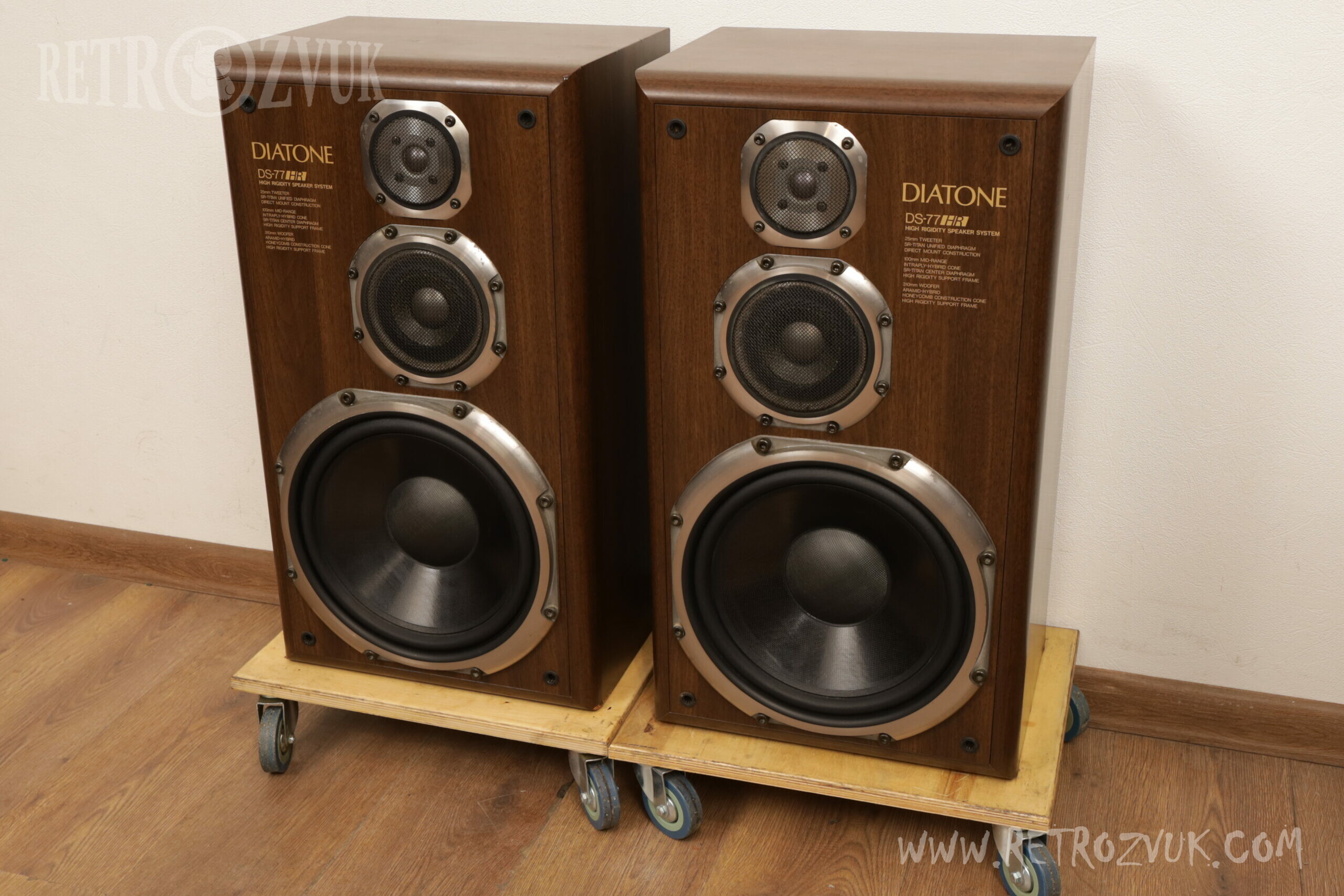

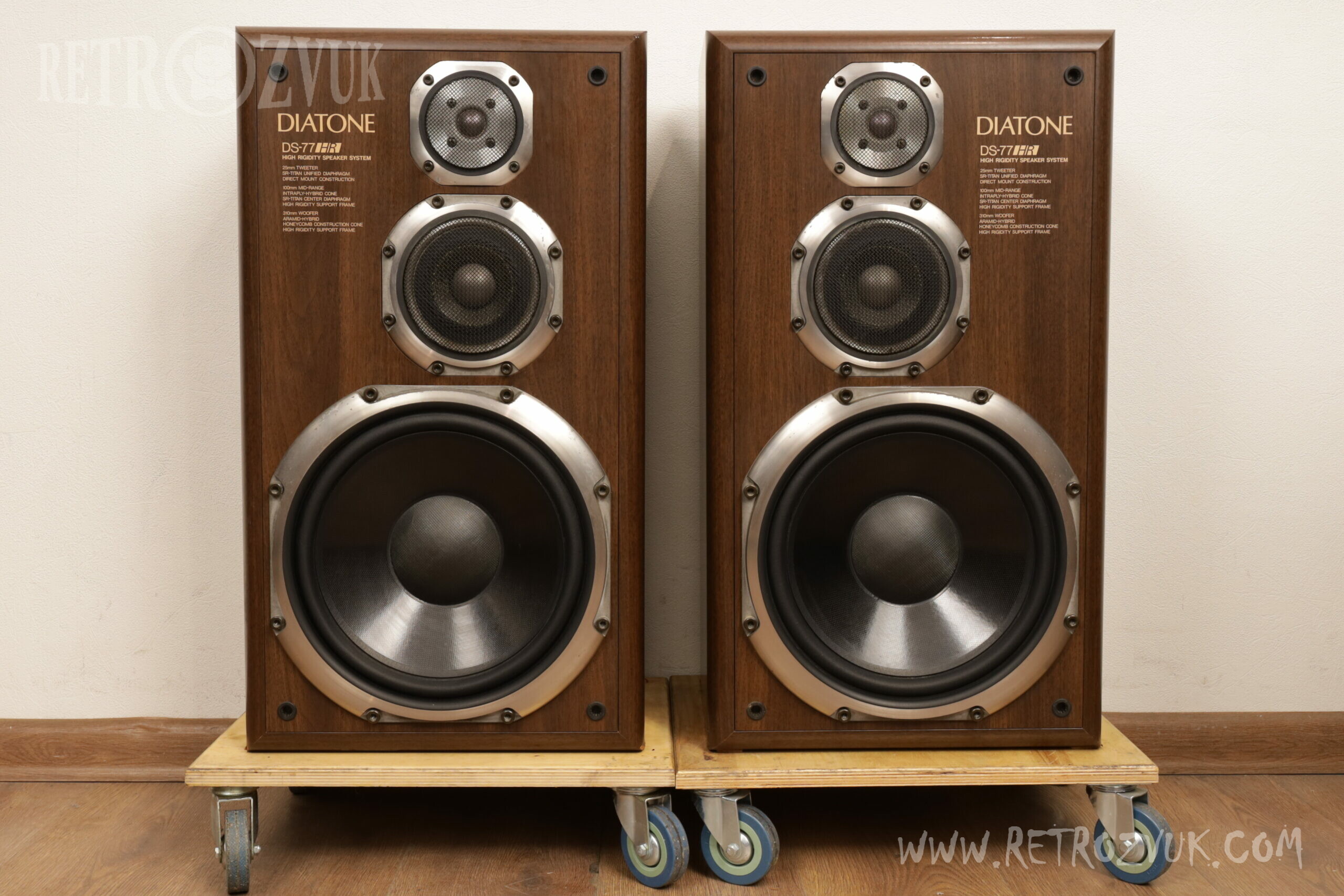

DIATONE DS-77HR (выпуск июнь 1987 года)
Описание
Акустическая система, в которой реализована концепция «гибридизации» (Hybridate) — не просто погоня за высокой жесткостью, а сочетание высокого удельного модуля упругости и оптимального коэффициента потерь на высоком уровне.
Вуфер (НЧ-секция)

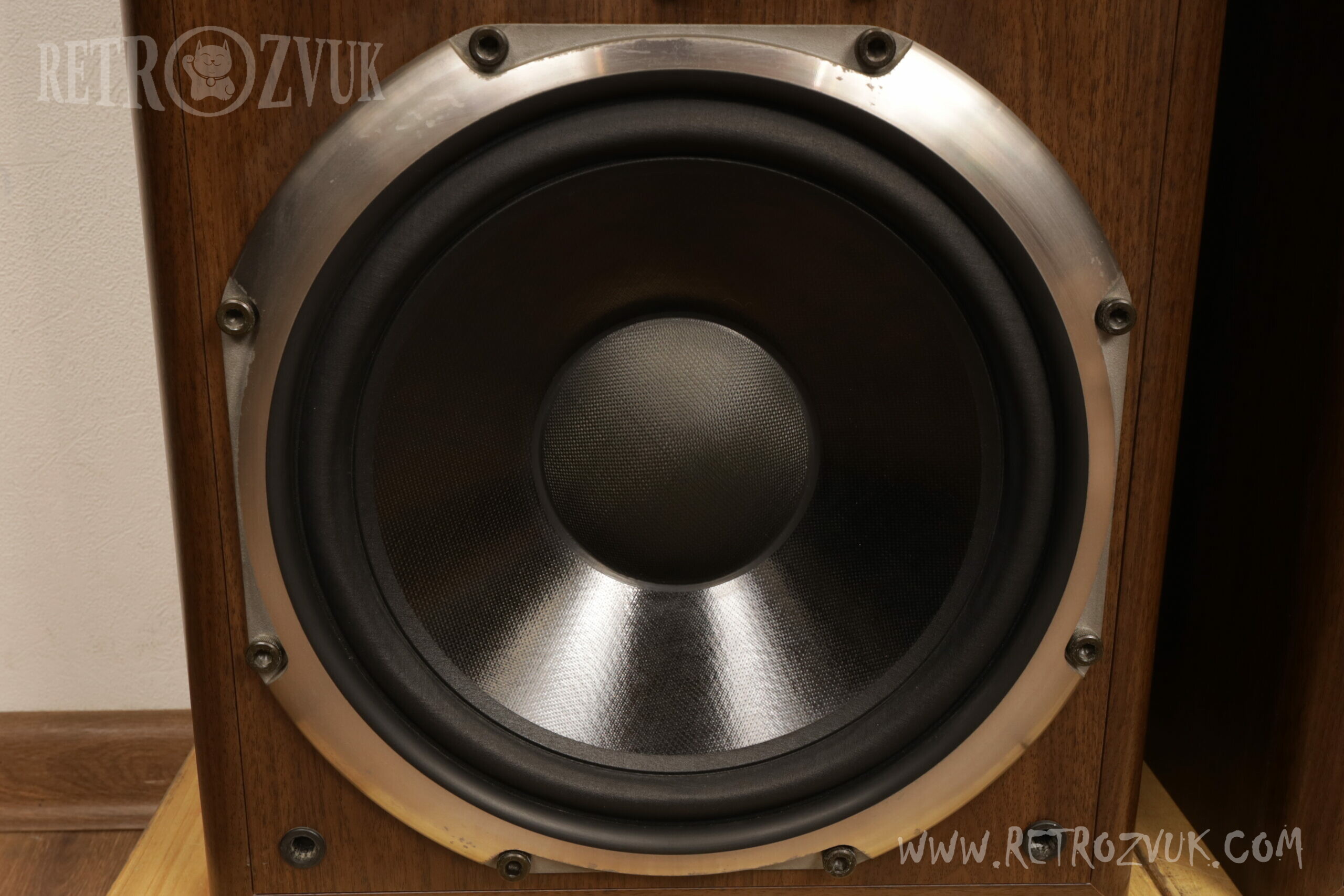

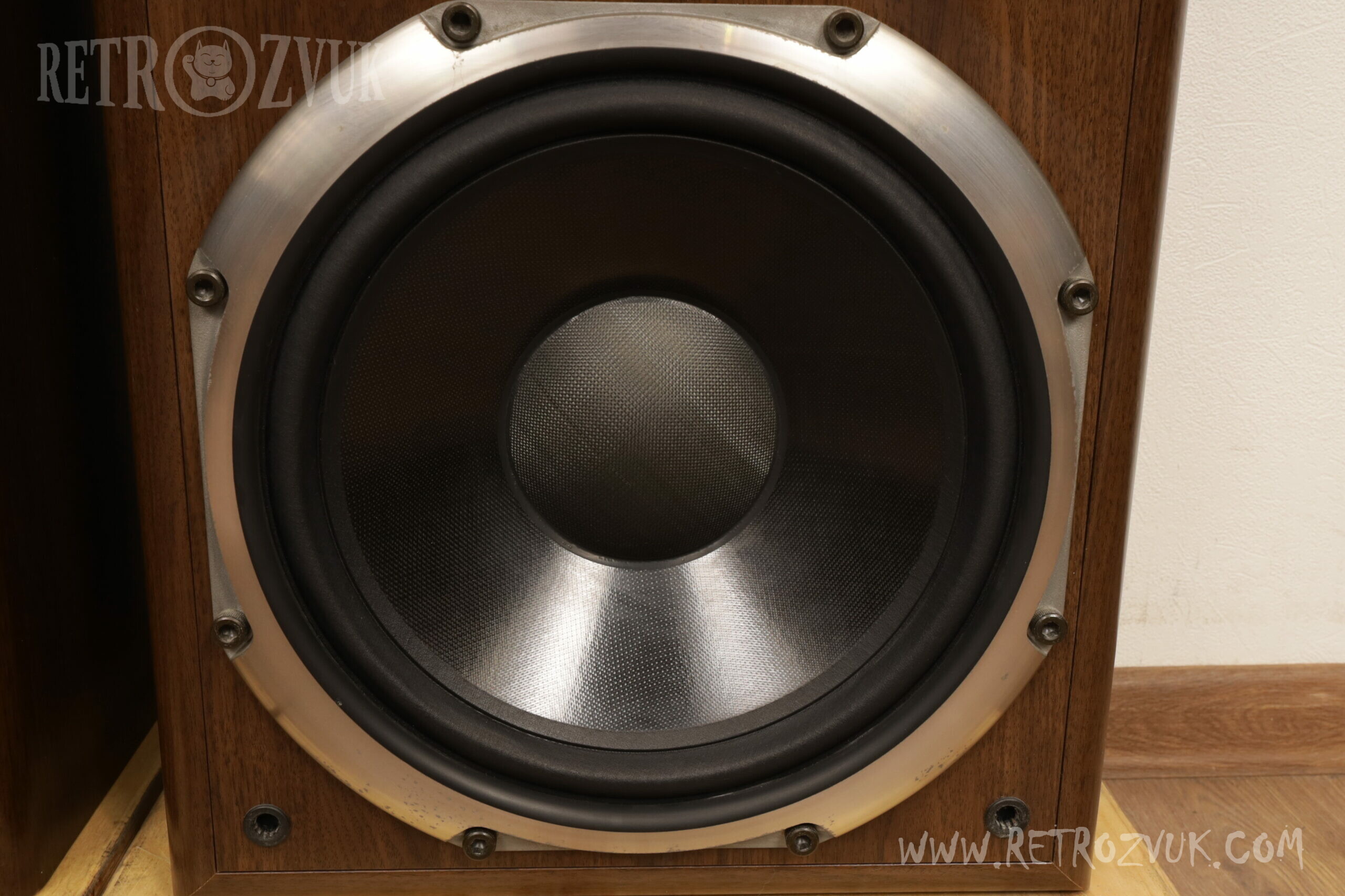

В низкочастотной секции установлен 31-сантиметровый конический вуфер.

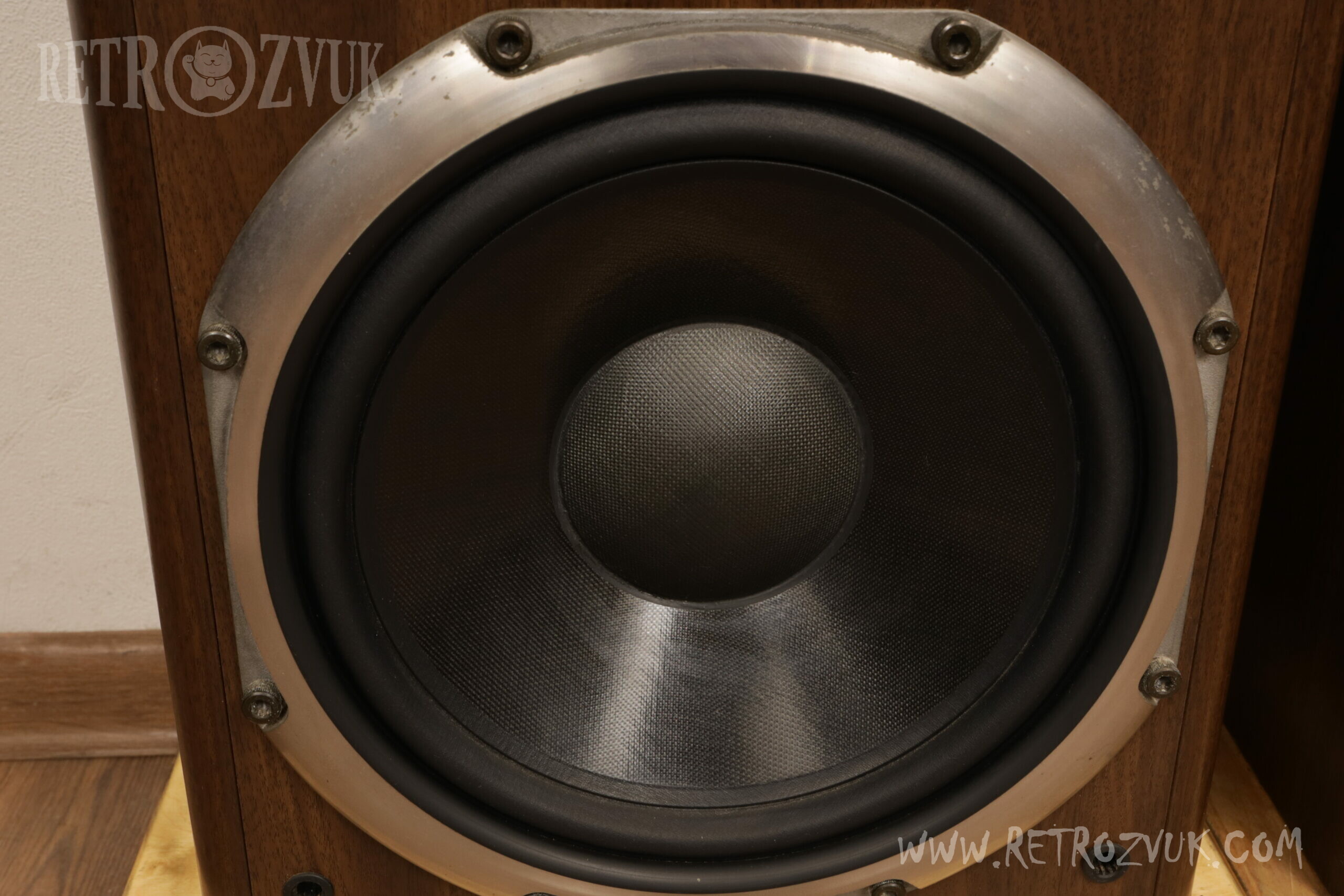

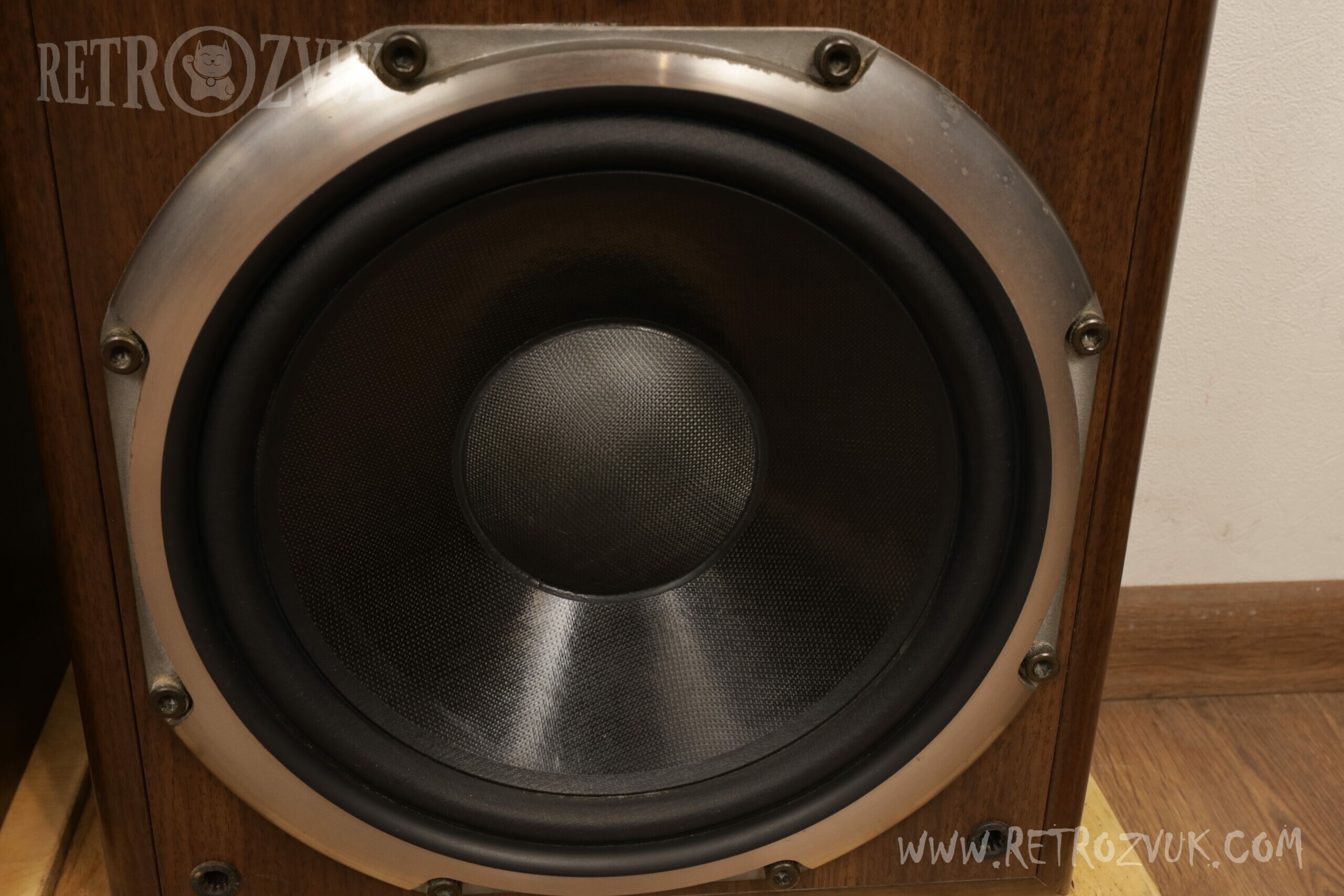

В диффузоре применена арамидная гибридная сотовая диафрагма (Aramid Hybrid Honeycomb Diaphragm), в которой внешний слой (скин) выполнен из арамидного гибридного FRP, а внутренний — из целлюлозного волокнистого материала.
Внешний слой из арамидного гибридного FRP имеет интраплейную структуру (Intra-ply Structure), сочетающую органическое арамидное волокно и неорганическое волокно аморфного кремнезема. Арамидное волокно — это ароматическое полиамидное волокно, обладающее высокой прочностью, высоким удельным модулем упругости, малой плотностью и оптимальными внутренними потерями. Аморфный кремнезем — волокно, само по себе обладающее высокой жесткостью. Благодаря гибридному ткачеству (Hybrid Weaving), объединяющему эти два волокна в интраплейной структуре, получен материал облицовки с высоким удельным модулем упругости и оптимальным коэффициентом потерь.
Внутренний слой выполнен из целлюлозного волокнистого материала, отличающегося превосходными внутренними потерями. Объединение этих двух слоев в гибридную структуру позволяет максимально раскрыть преимущества каждого из них и достичь оптимальных физических свойств для низкочастотной диафрагмы.
В конструкции рамы применена высокожесткая R.S.-рама (Rigid Structure Frame), надежно закрепленная в корпусе восемью точками крепления.
Скорер (СЧ-секция)
В среднечастотной секции установлен 10-сантиметровый конический среднечастотный динамик.
В конической части диффузора применена интраплейная гибридная диафрагма (Intra-ply Hybrid Diaphragm), состоящая из органического арамидного волокна и неорганического высокопрочного углеродного волокна PAN-типа, объединенных в интраплейную структуру. Углеродное волокно PAN-типа изготавливается из полиакрилонитрила и обладает чрезвычайно высоким удельным модулем упругости. Благодаря гибридному ткачеству с органическим арамидным волокном в интраплейной структуре достигается высокий уровень баланса между высоким удельным модулем упругости и коэффициентом потерь при сохранении высоких характеристик обоих материалов.
В центральной диафрагме (Center Diaphragm) применен купол S.R. Titanium Dome — титан, подвергнутый поверхностному упрочнению, что обеспечивает баланс между высоким удельным модулем упругости и коэффициентом потерь. Объединение всей диафрагмы в гибридную конструкцию из металлической центральной части и FRP-конической части улучшает согласованность воспроизводимого звука.
Для подвеса (края) применен тангенциальный подвес (Tangential Edge). Он представляет собой слоистую конструкцию из двух тангенциальных тканей, покрытых специальным демпфирующим материалом для повышения отзывчивости, с целью контроля резонансов, что обеспечивает выравнивание характеристик и снижение искажений.
Для повышения жесткости динамика в раме, как и в вуфере, применена R.S.-рама.
Твитер (ВЧ-секция)

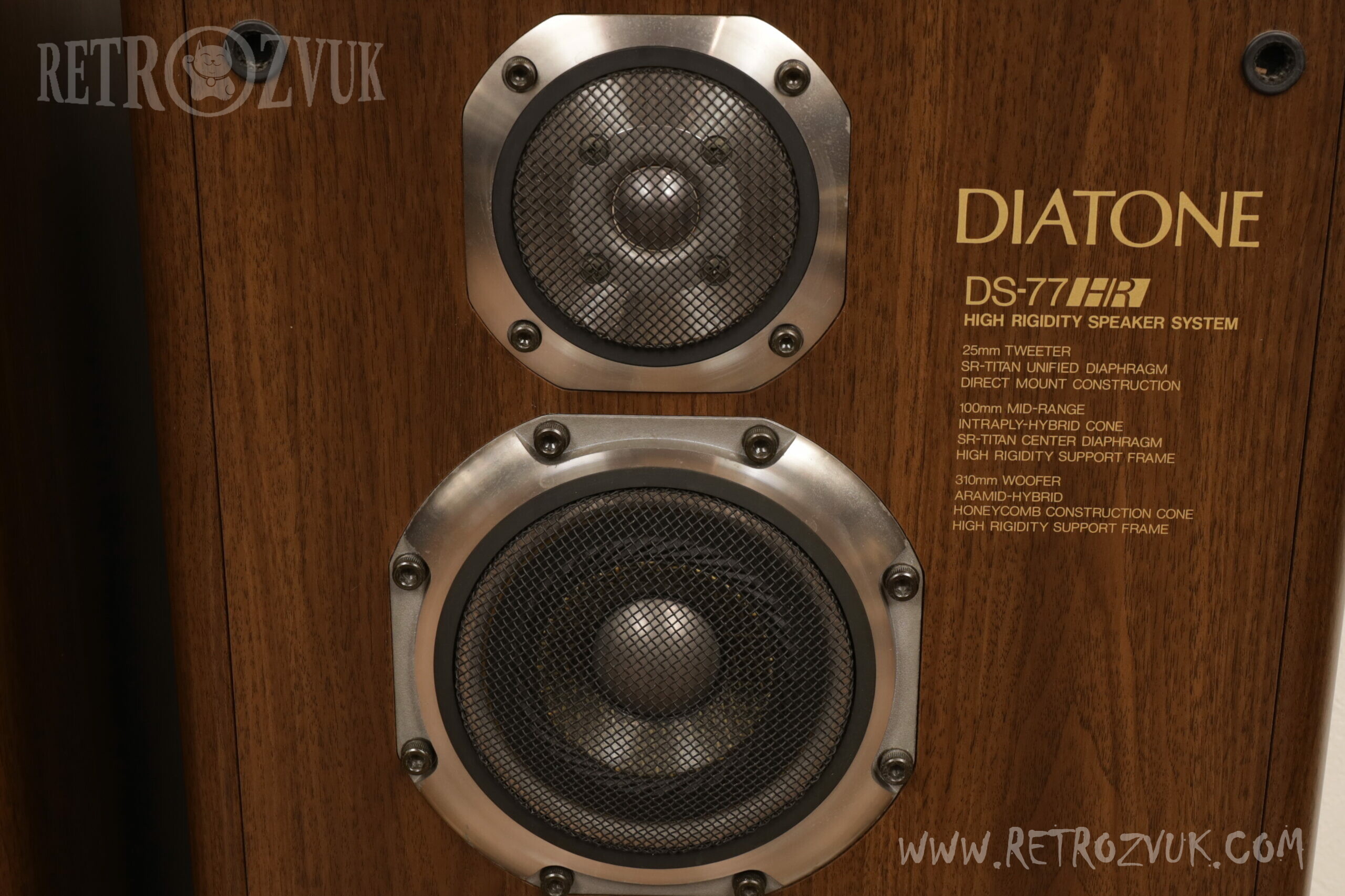

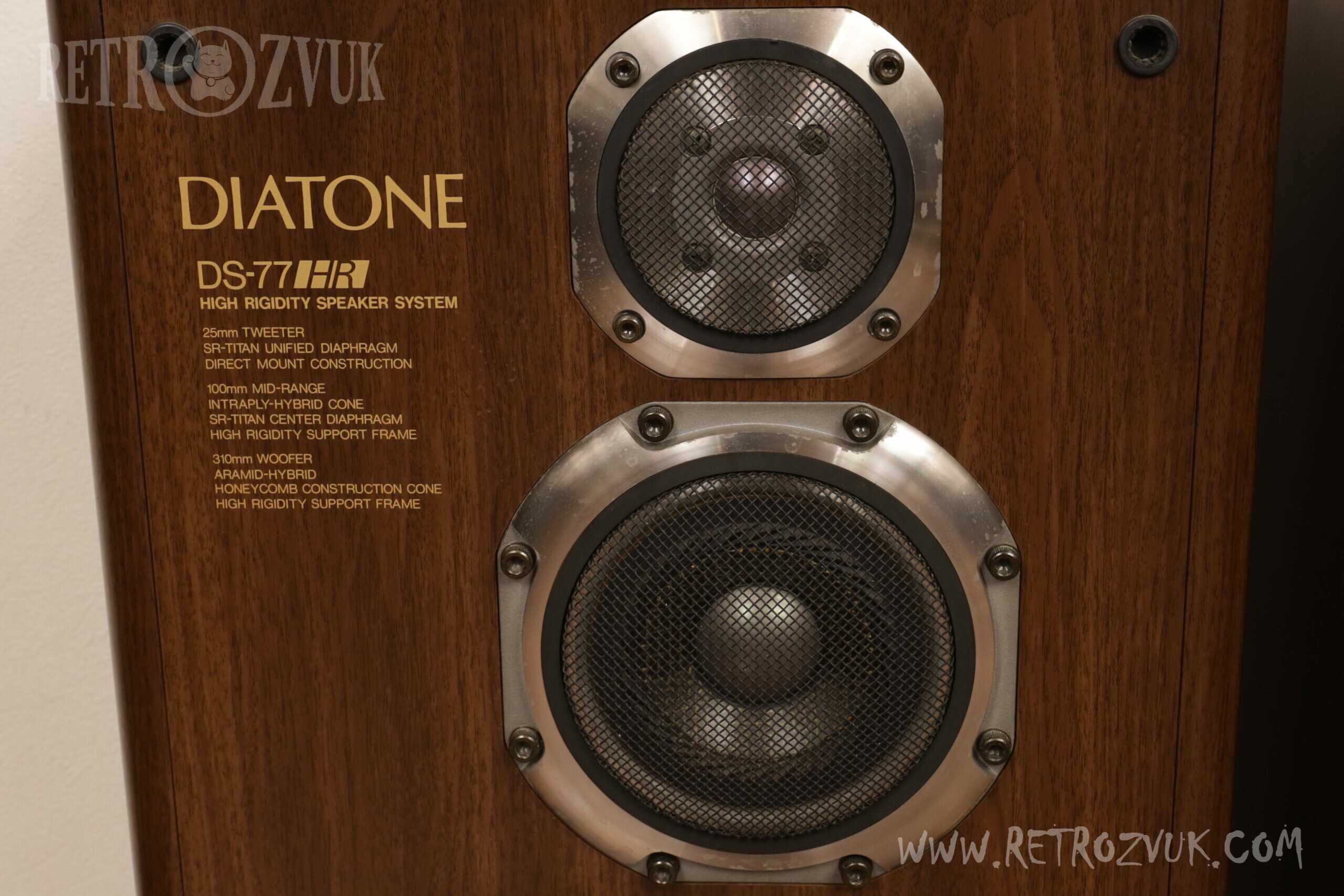

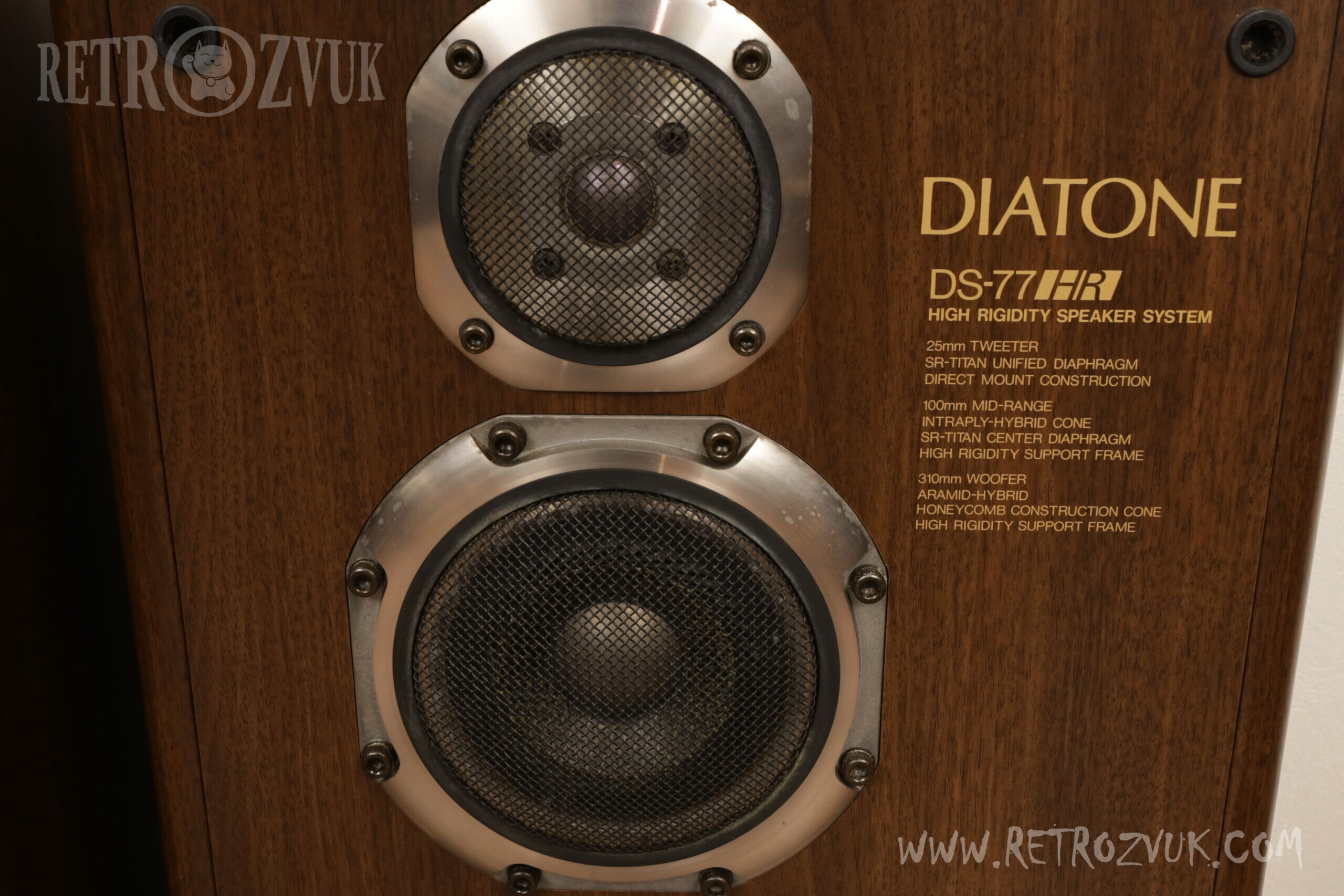

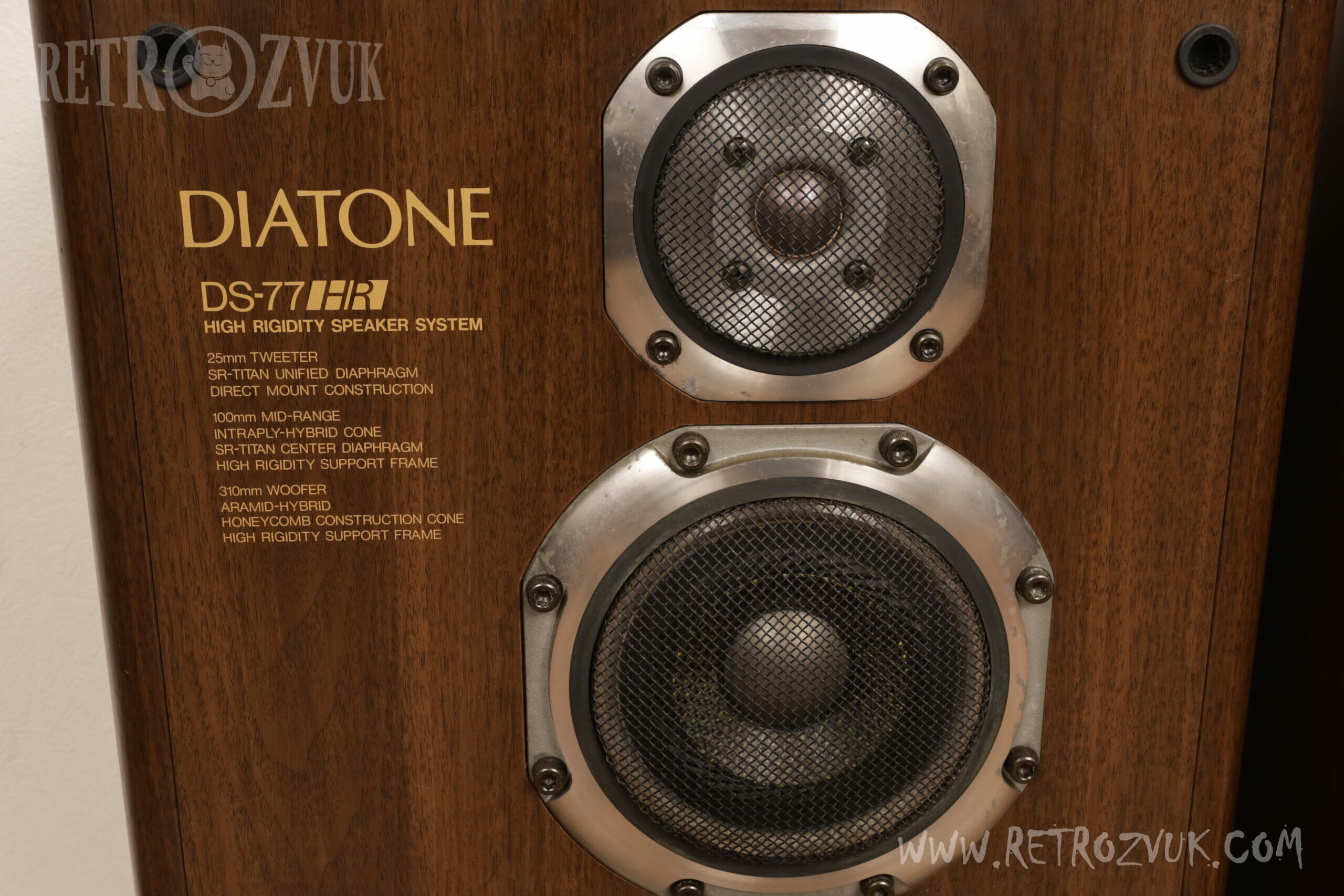

В высокочастотной секции установлен 2,5-сантиметровый купольный твитер.
В диафрагме применен купол S.R. Titanium Dome — титан, подвергнутый поверхностному упрочнению, что обеспечивает сочетание высокой твердости и оптимальных внутренних потерь. Кроме того, благодаря применению фирменной конструкции D.U.D. (Direct Unified Diaphragm), в которой звуковая катушка наматывается непосредственно на диафрагму, достигнуты расширение рабочего диапазона и высокая скорость отклика на импульсные сигналы.
В конструкции динамика применена фирменная конструкция D.M. (Direct Mount). В D.M. структуре часть магнитной цепи выполняет функцию рамы, и крепление производится непосредственно к передней панели (баффлу); роль традиционной рамы выполняет низкоуглеродистая мягкая сталь, обладающая превосходными магнитными свойствами. В DS-77HR для дополнительного демпфирования резонансов этого материала посредством преобразования их в тепло трения на границах разнородных металлов, вся пластина магнитной цепи заключена в алюминиевый литой корпус (Aluminum Alloy Casting) и закреплена в корпусе. Это обеспечивает высокую жесткость и высокий вибродемпфирующий эффект, подавляя резонансы и создавая конструкцию динамика, излучающего звук диафрагмы.

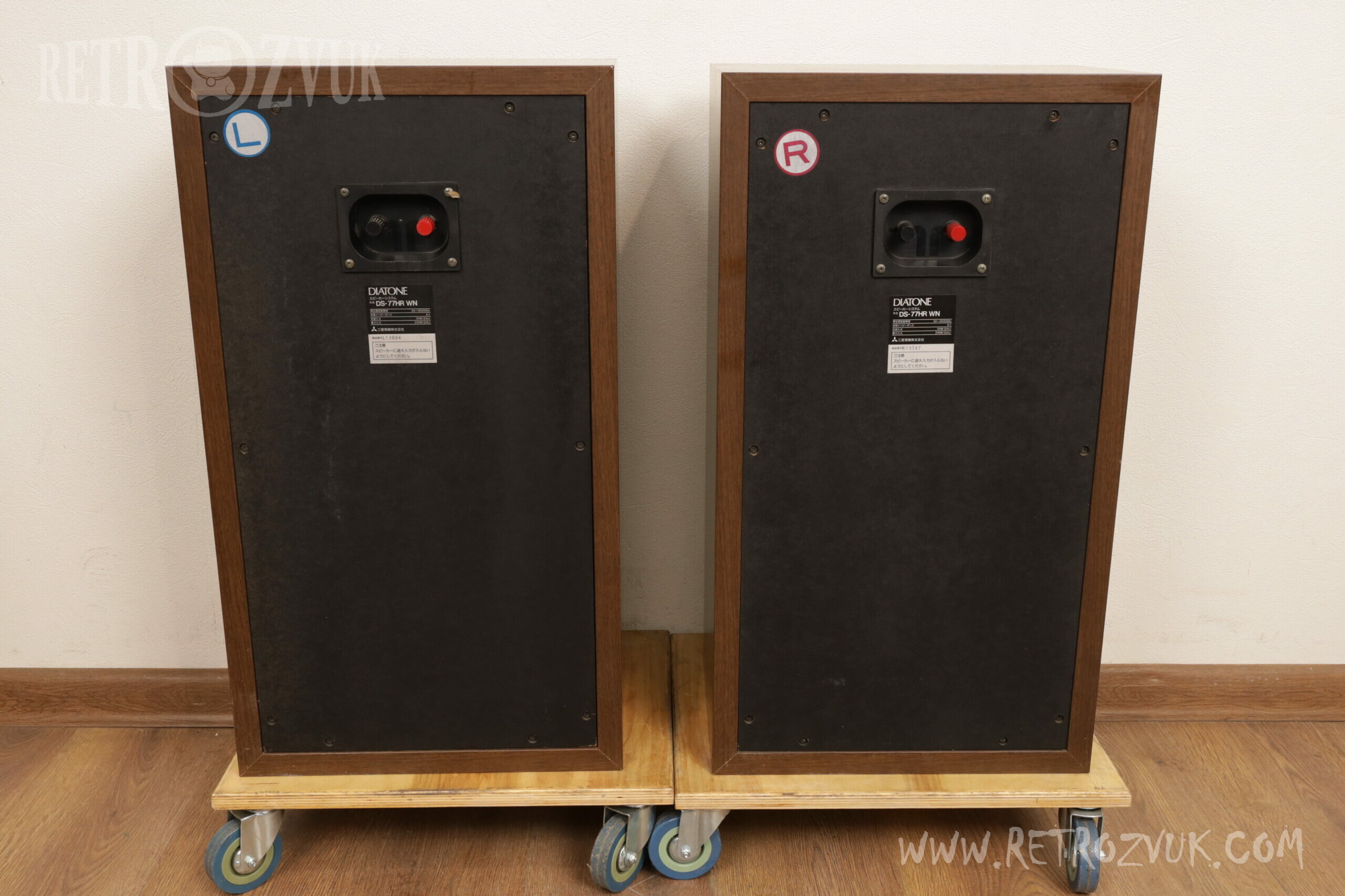

Разделительный фильтр (сеть)
Для соединений в разделительном фильтре применен метод обжимного монтажа (Crimping Wiring): провода пропускаются через гильзу и обжимаются, что исключает искажения на границах разнородных металлов, возникающие при пайке, и улучшает субъективные характеристики.
Для снижения потерь при подаче сигнала проводка от входных клемм до каждого динамика выполнена независимо. В частности, для подключения от входных клемм к каждому динамику применен метод централизованного обжима в одной точке (One-Point Concentrated Crimping), обеспечивающий сбалансированную подачу тока.
Применена двухсекционная конструкция (2-Split Structure) с вынесением в отдельную секцию элементов вуфера, генерирующего большой магнитный поток, что исключает интермодуляционные искажения, являющиеся причиной «мутности» звука. В катушках используются ламинированные ориентированные сердечники (Laminated Oriented Core), в проводах — бескислородная медь (OFC).
Кроме того, конденсаторы и резисторы отобраны по результатам повторных измерений и прослушиваний.

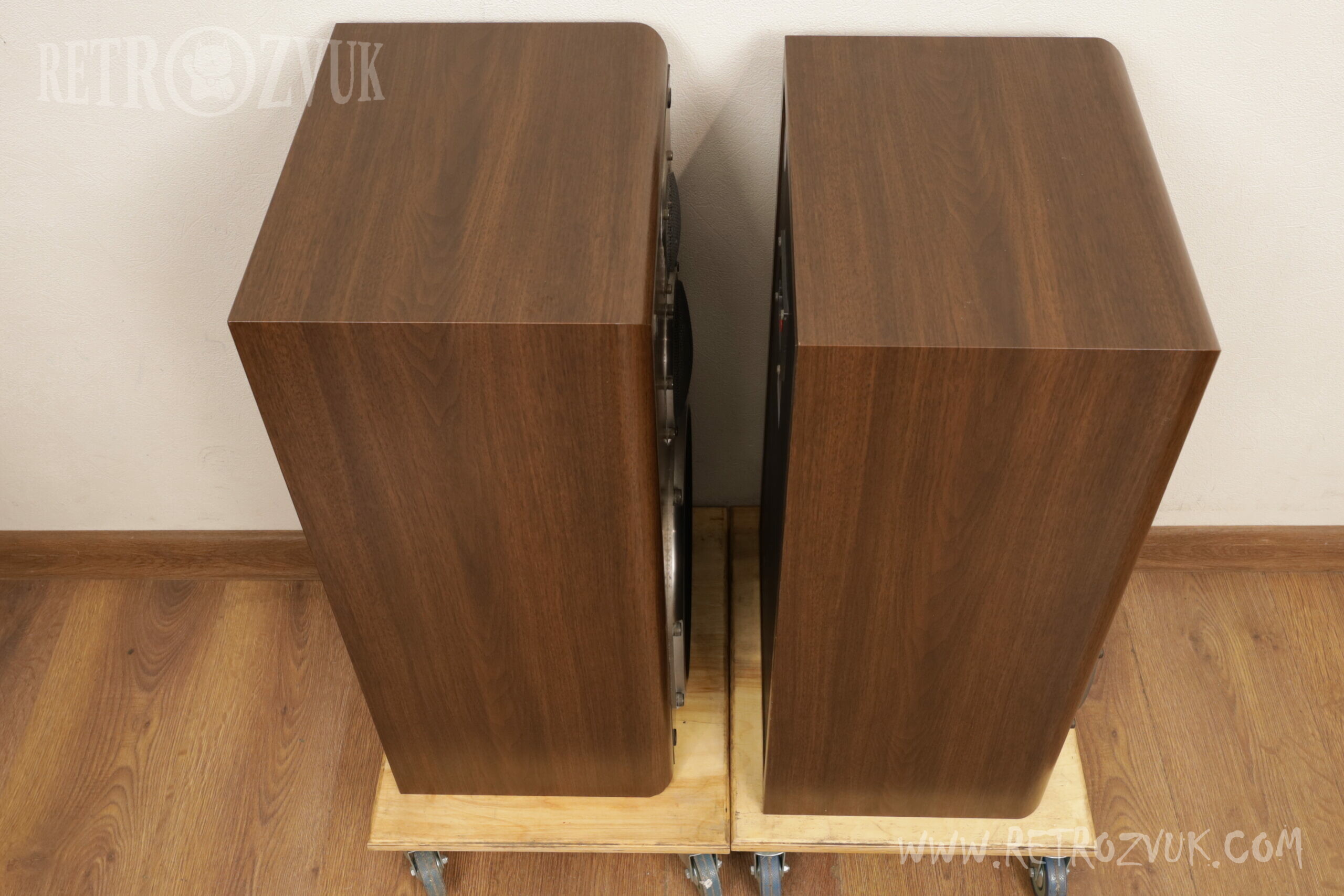

Корпус

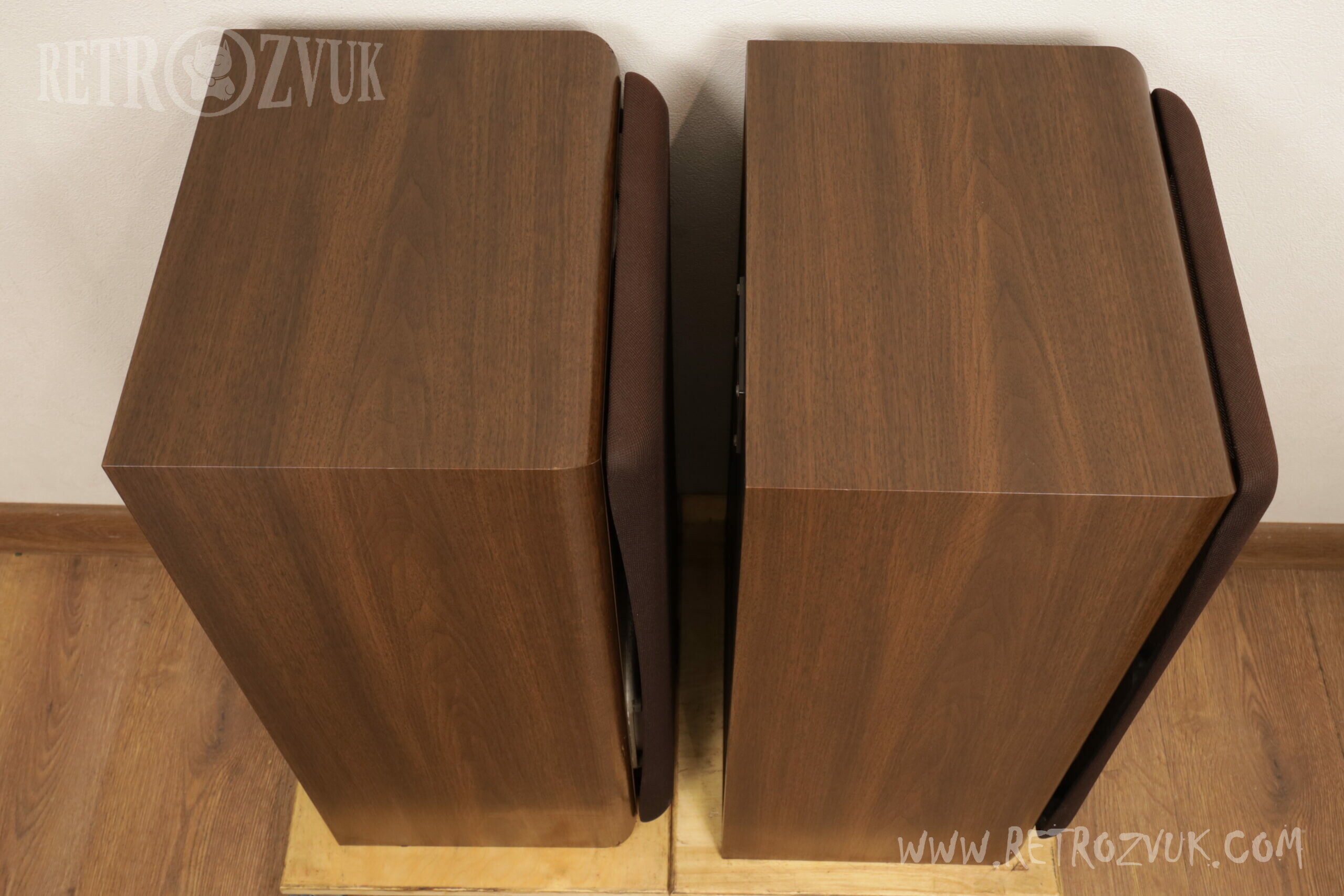

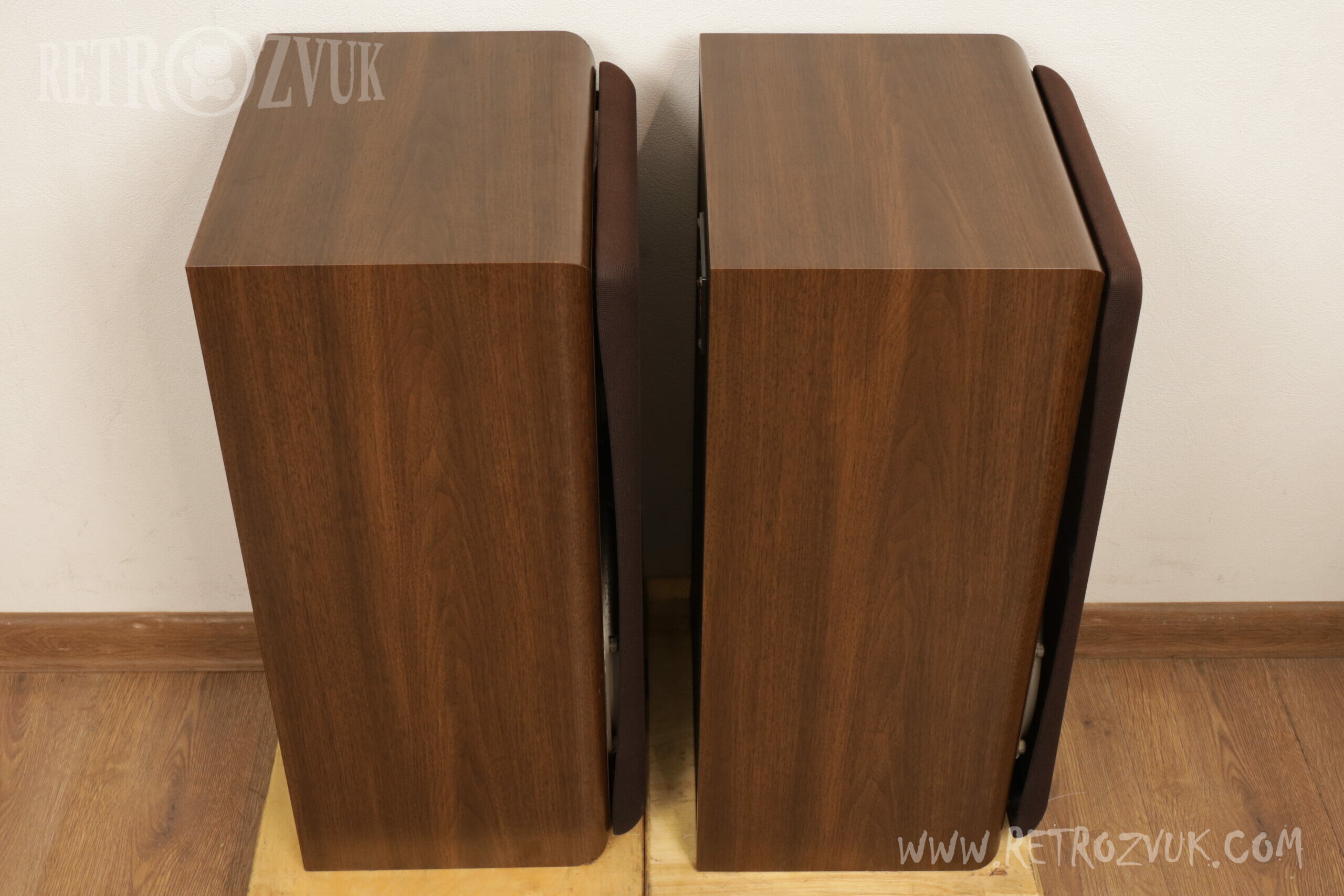

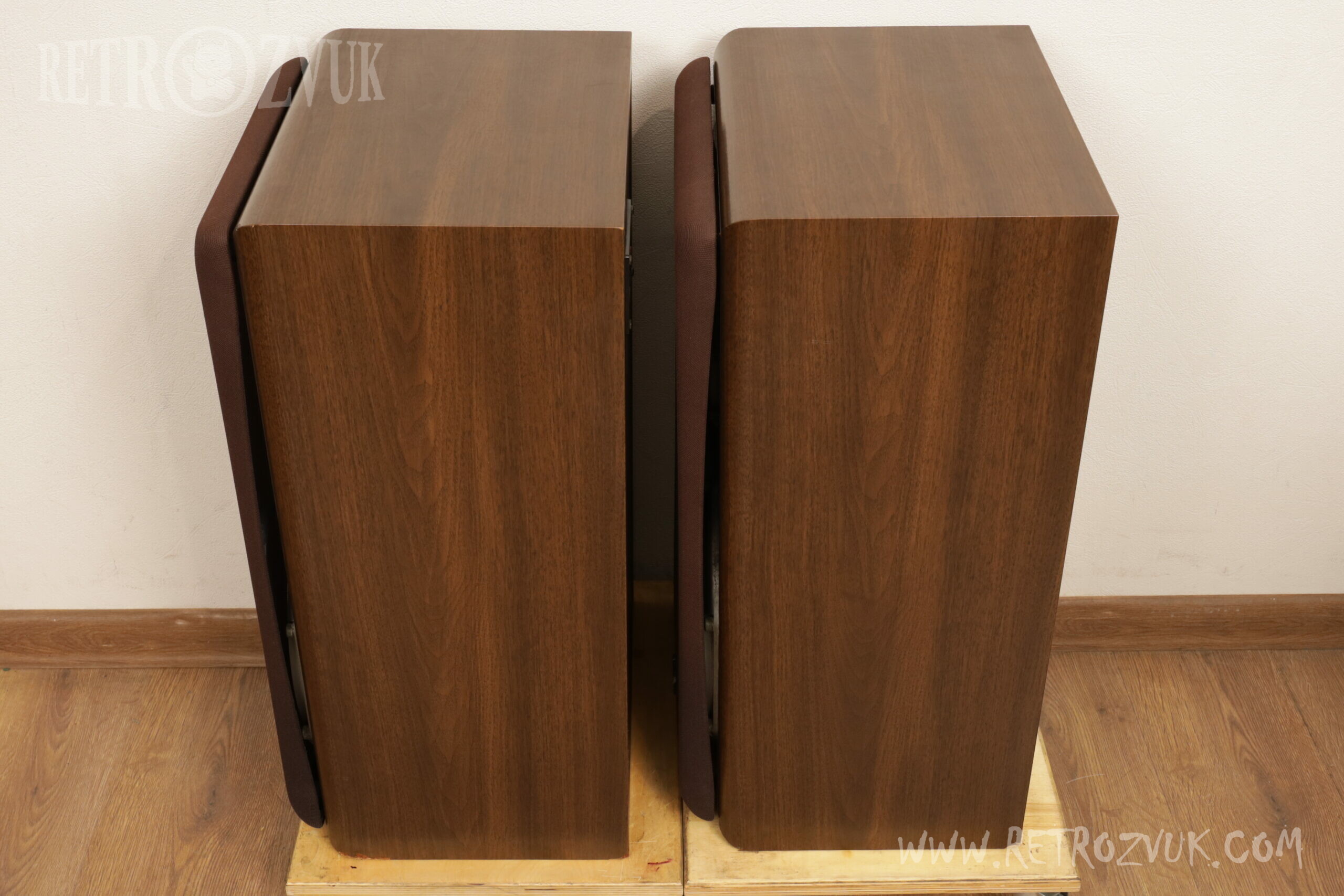

Применена крупная эллиптическая закругленная передняя панель с закруглением всех четырех сторон (4-Side Round Baffle), что подавляет дифракцию звуковых волн и улучшает локализацию звуковых образов и ширину звуковой сцены.
Применена конструкция корпуса, разработанная с использованием собственных аналитических технологий Diatone, включая модальный анализ (Modal Analysis).
В DS-77HR для материала корпуса тщательно отобраны высокожесткие плиты с малым собственным призвуком. Для подавления резонансов низших мод (First Mode) повышена жесткость самого корпуса, а для высших мод применена фирменная конструкция с распределенными резонансами (Discrete Resonance Structure).
Прочее
В качестве опции предлагалась специальная стойка DK-77, разработанная для DS-77HR.
В стойке DK-77 в качестве материала используется та же высокоплотная древесностружечная плита (High-Density Particle Board), что и в корпусе DS-77HR. Форма стойки максимально избавлена от параллельных плоскостей для контроля стоячих волн. Кроме того, для устойчивости основания ножек применены оригинальные регулировочные элементы (Adjuster).
DS-77HR выпускалась в двух цветовых вариантах отделки: под орех (Walnut) и под черное дерево (Black Wood Grain). Стойка DK-77 также имела два цветовых варианта, соответствующих DS-77HR.
