Technics SB-7

Technics SB-7 60 000 иен (1979 года выпуска)

Описание

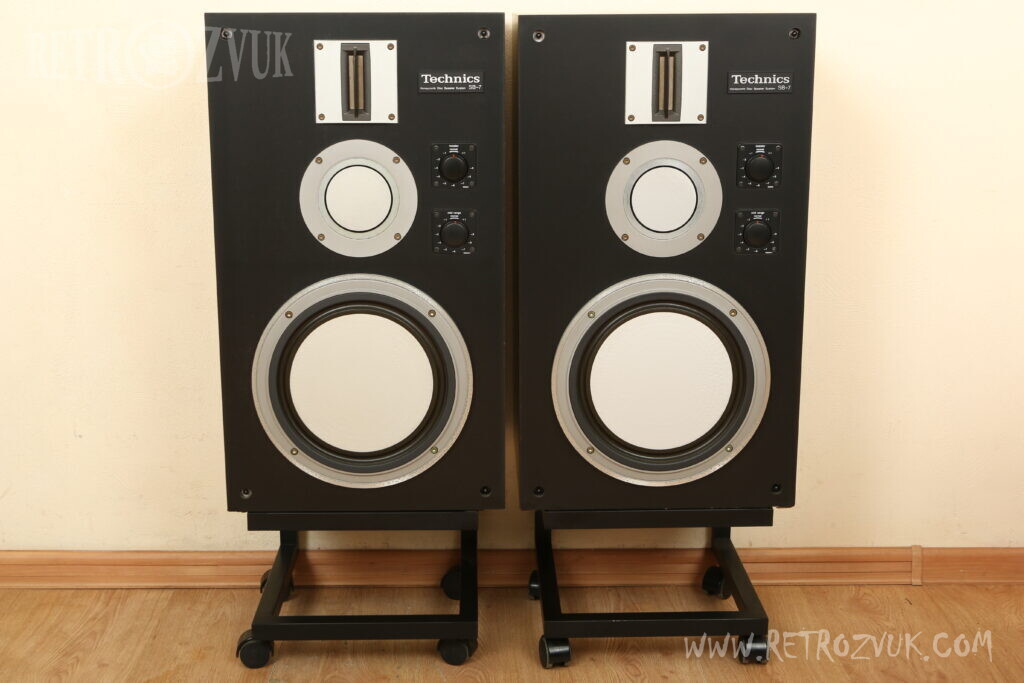

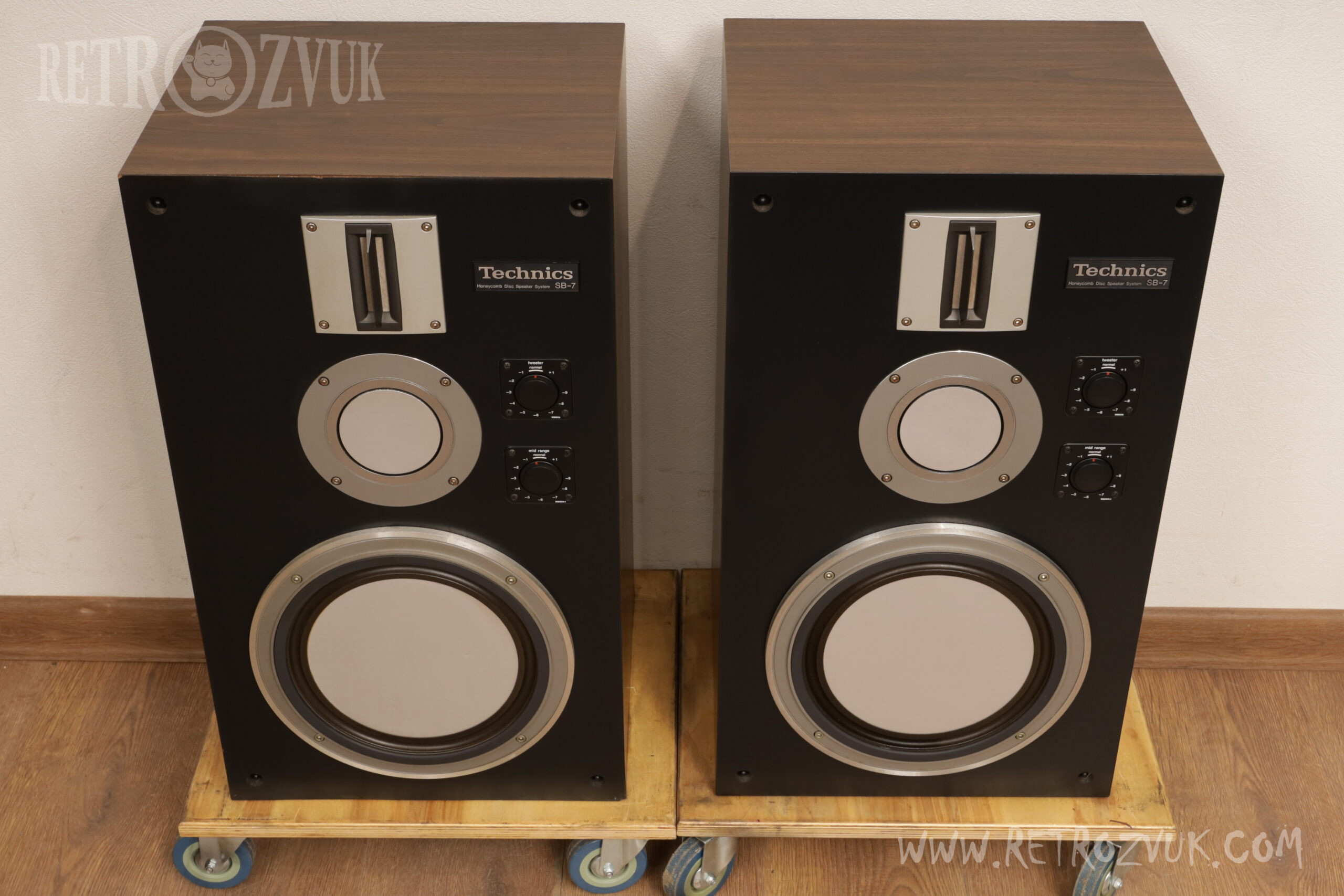

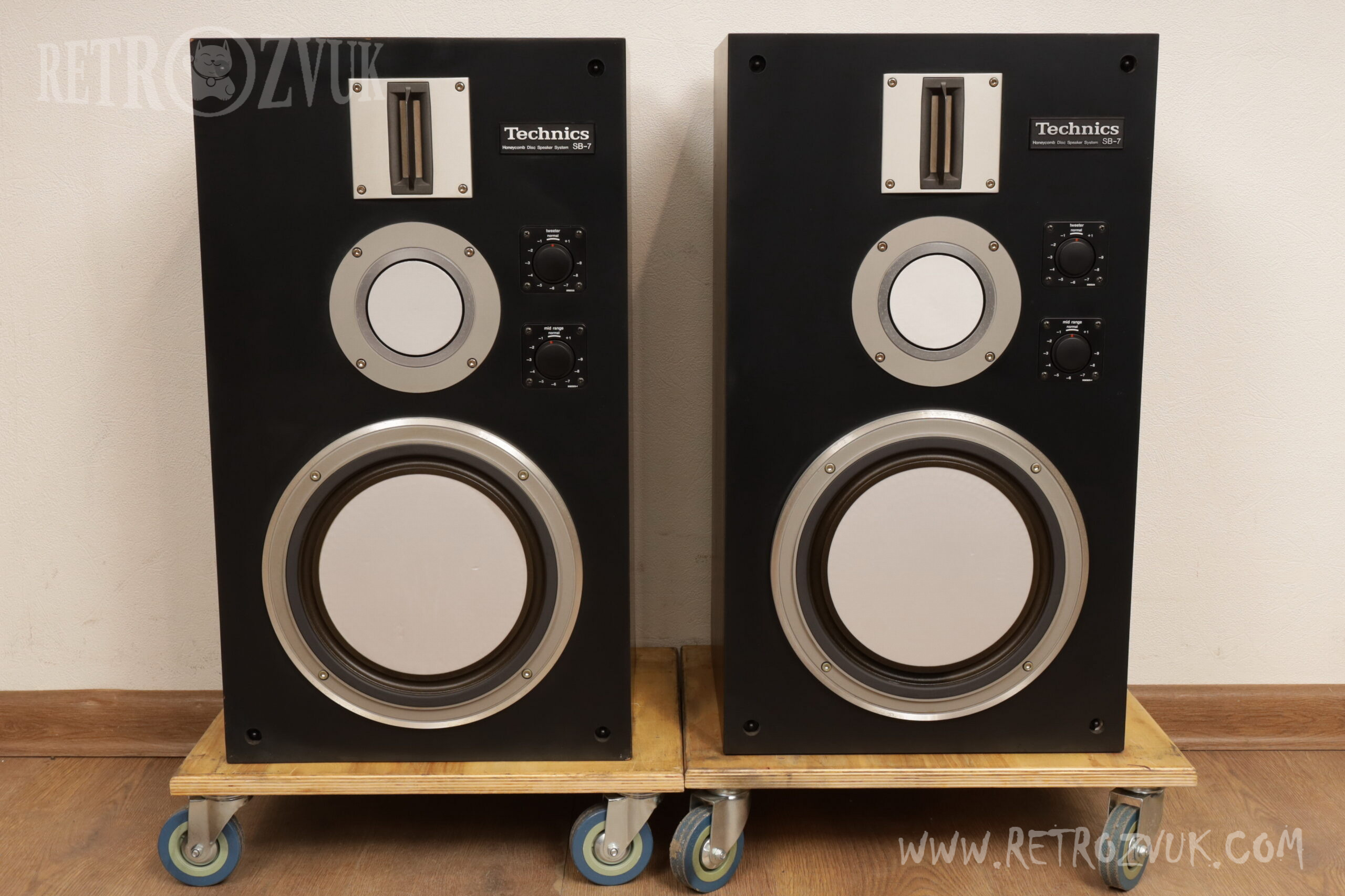

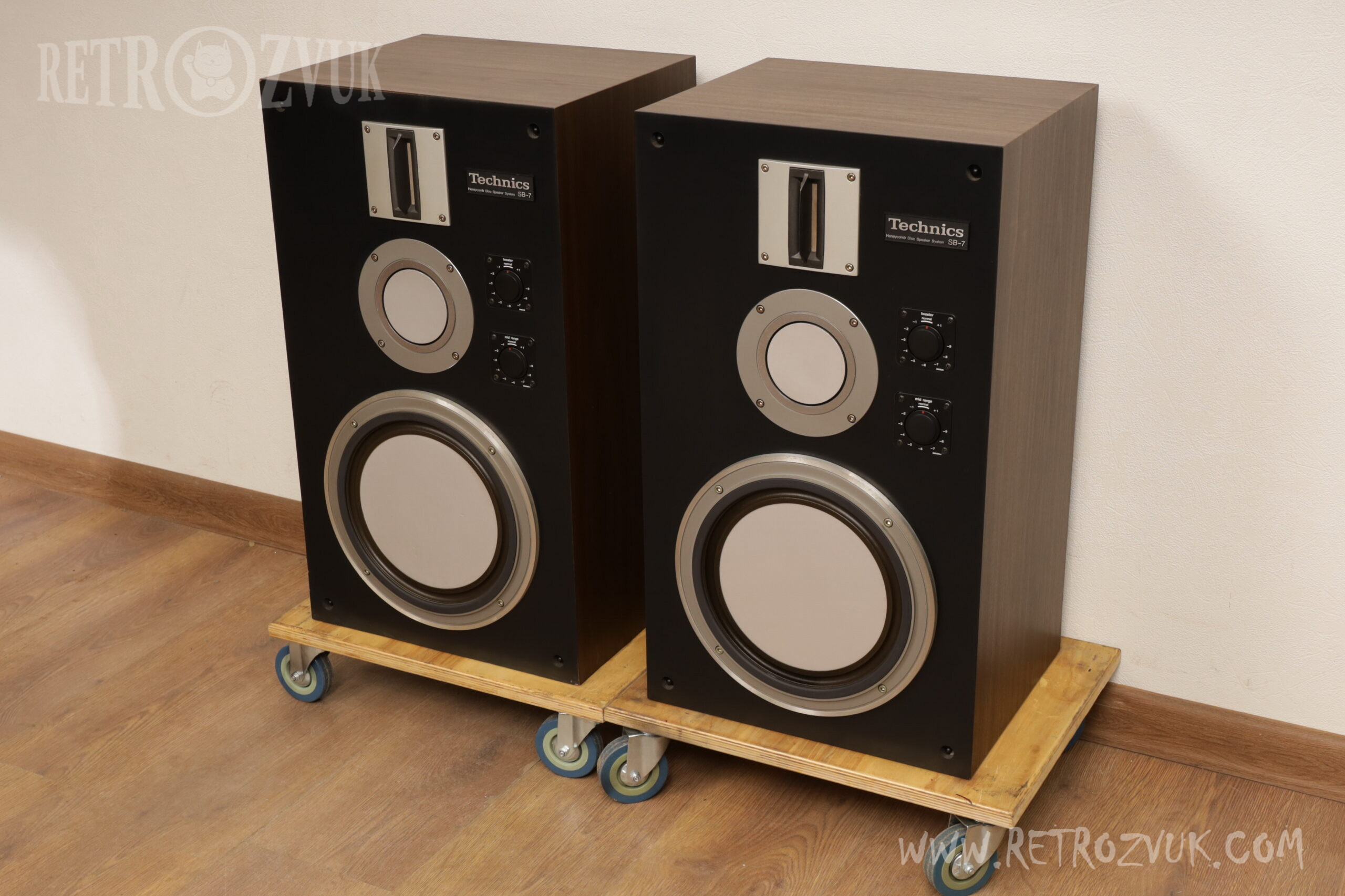

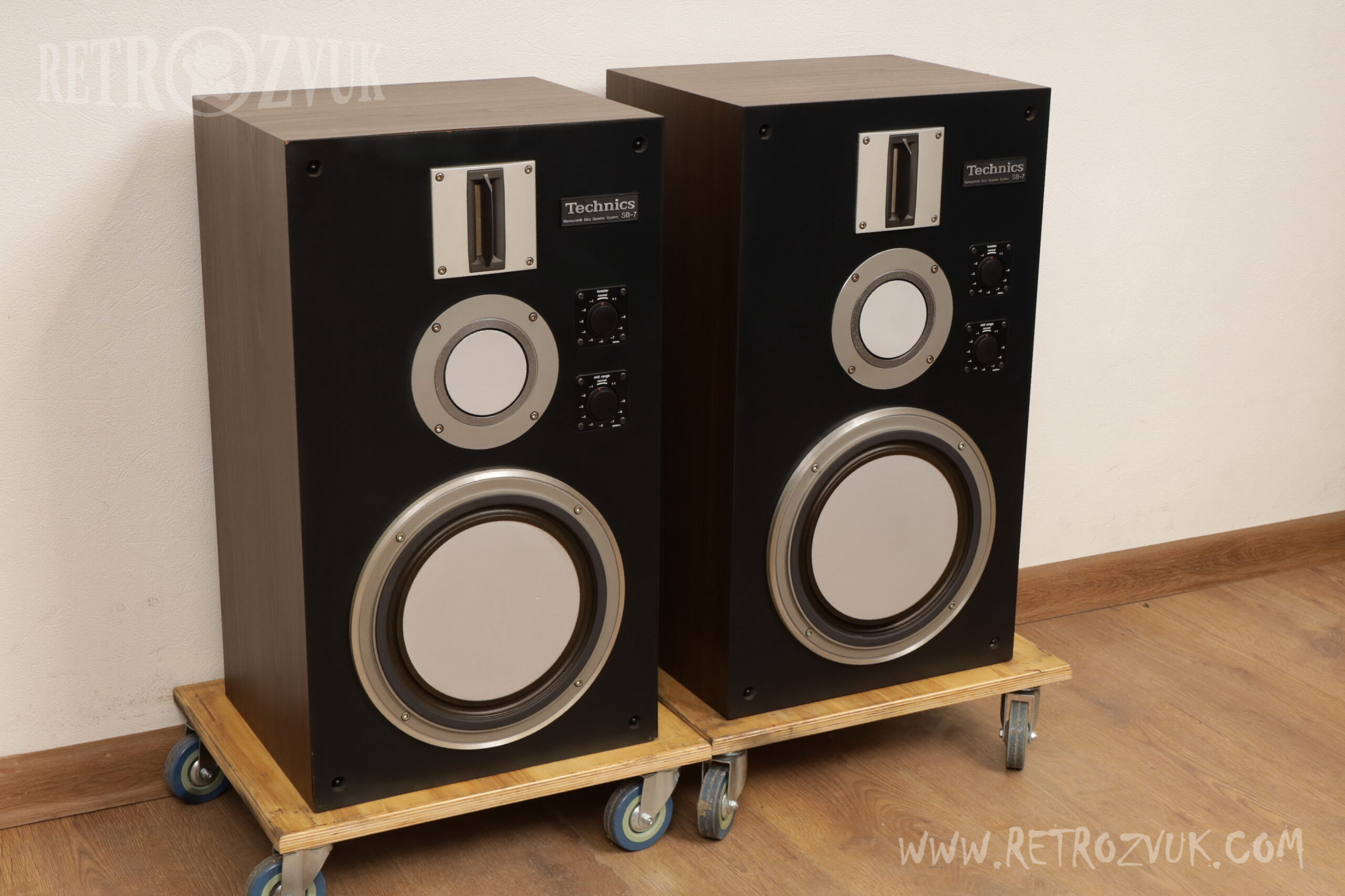

Трехполосная акустическая система с сотовой плоской диафрагмой.

Сотовая структура была разработана для конструкций реактивных самолетов и космических кораблей и представляет собой сэндвич-конструкцию из сотового сердечника (ячеистого заполнителя), облицованного алюминиевыми листами, что обеспечивает легкость и высокую жесткость. Чтобы в полной мере использовать преимущества этой сотовой структуры, была выбрана форма плоской диафрагмы, что позволило устранить неравномерности частотной характеристики, вызываемые резонансом воздуха, характерные для конических диффузоров.

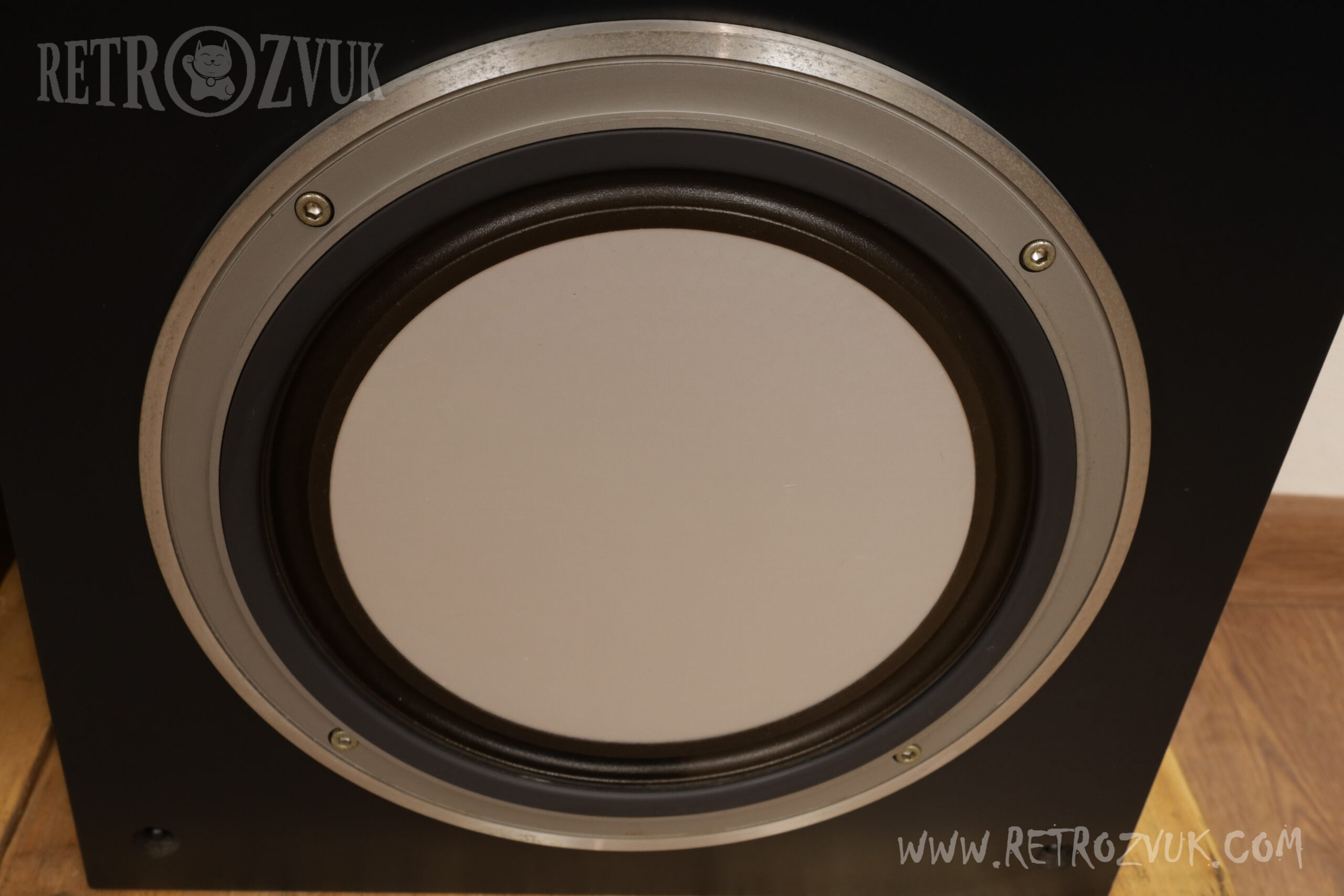

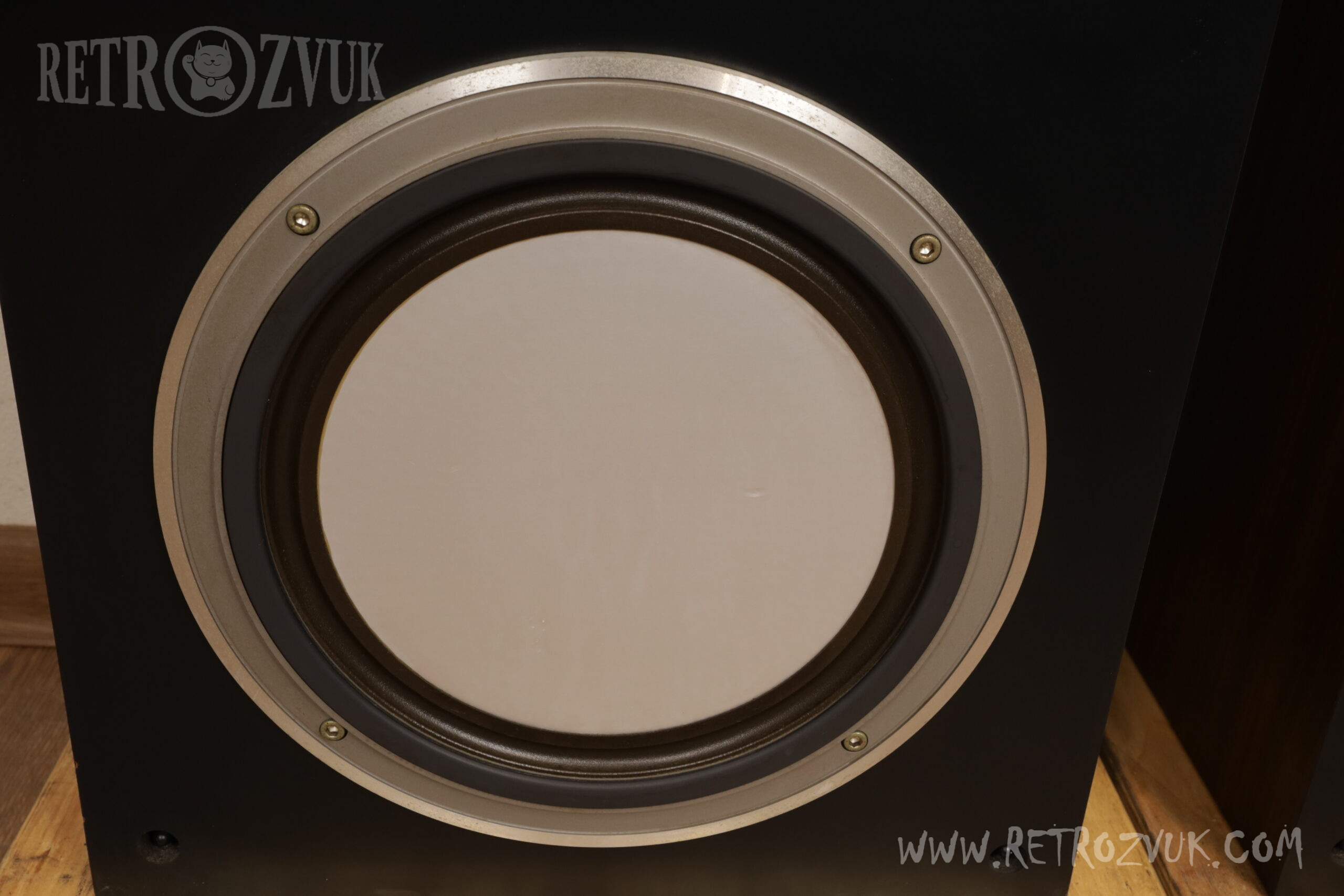

В низкочастотной секции установлен плоский вуфер с 25-сантиметровой сотовой дисковой диафрагмой. Применена система узлового привода сотовой дисковой диафрагмы через жесткий алюминиевый драйв-конус (приводной конус), что расширяет диапазон поршневого движения до 3,3 кГц. Для подвеса используется пенополиуретан, обеспечивающий отличную линейность при больших амплитудах; для уменьшения негативного влияния дифракции применена форма с завалом края (down-roll).

Звуковая катушка выполнена по высоконадежной конструкции, выдерживающей температуру до 200 °C.

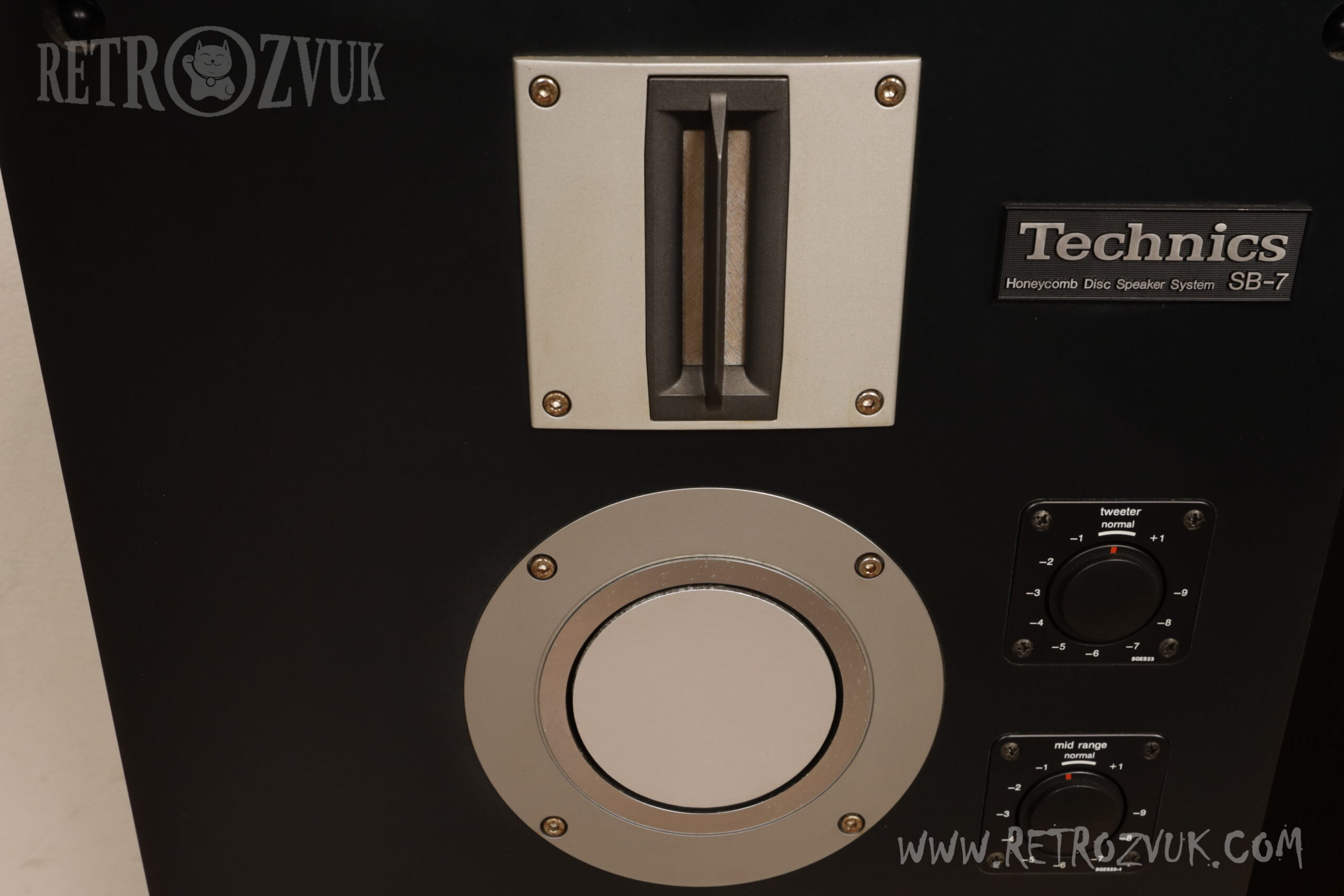

В среднечастотной секции установлен плоский среднечастотный динамик с 8-сантиметровой сотовой дисковой диафрагмой. Узловой привод через жесткий алюминиевый драйв-конус подавляет резонансные моды низших порядков, обеспечивая плоскую частотную характеристику в широкой полосе от 200 Гц до 7,5 кГц. Подвес имеет форму с завалом (down-roll), чтобы предотвратить ухудшение частотной характеристики из-за излучения от края на высоких частотах, а также закрыт специальным кольцом (edge cover).

Звуковая катушка намотана высокотемпературным проводом на алюминиевый каркас, обеспечивающий хорошее рассеивание тепла, что дает высокую допустимую мощность.

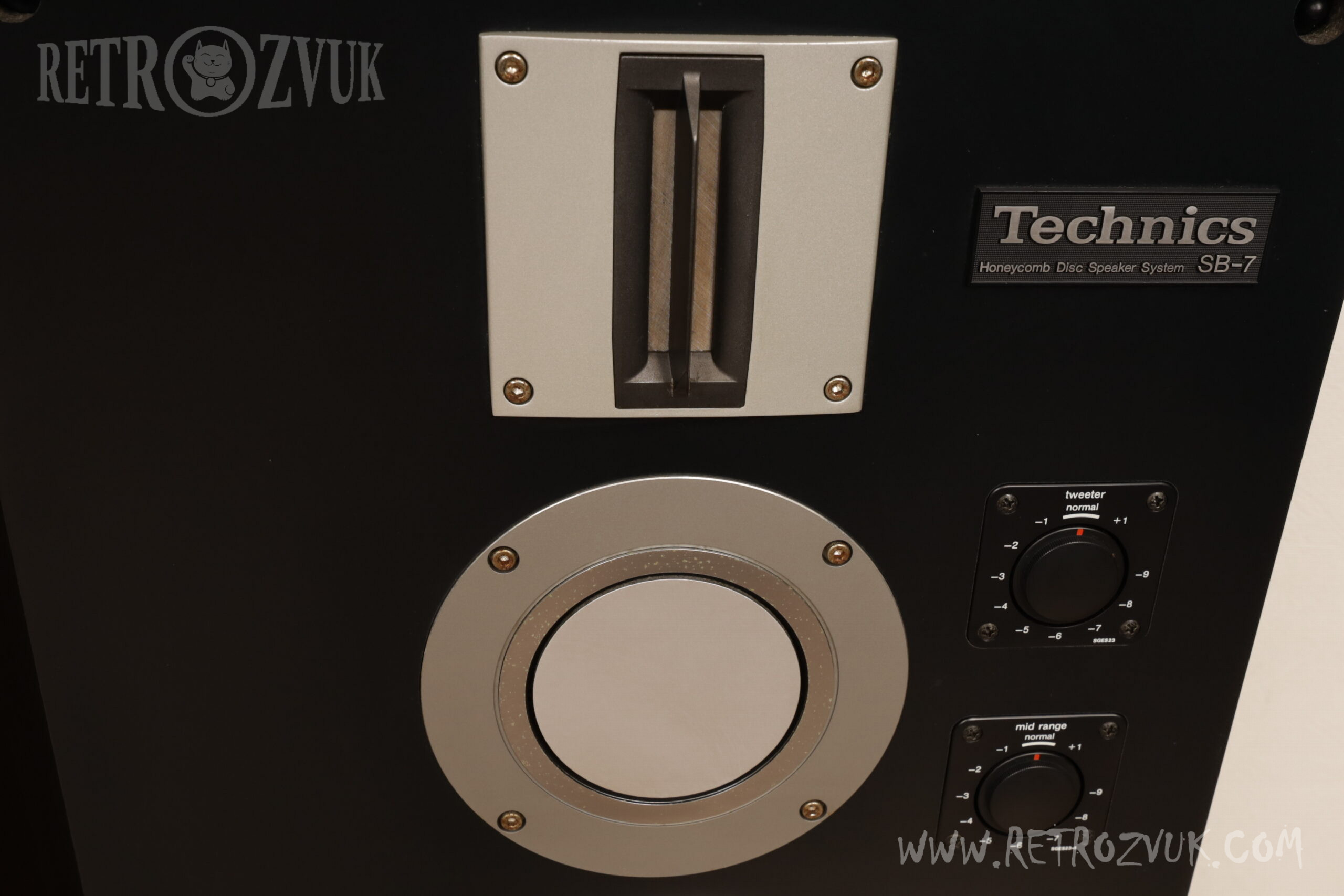

В высокочастотной секции установлен ленточный твитер со всей площадью привода, который наследует характеристики модели 10TH800. Этот динамик полностью идентичен твитеру, использованному в модели SB-10. Он обеспечивает выдающееся воспроизведение сверхвысоких частот до 125 кГц и рассчитан на высокую допустимую мощность, выдерживая непрерывный синусоидальный сигнал мощностью 20 Вт (RMS).

Для твитера и среднечастотного динамика предусмотрены независимые плавные регуляторы уровня.

Акустическое оформление — полностью закрытый (герметичный) корпус из высокоплотной древесностружечной плиты толщиной 18 мм. Внутренняя часть усилена с помощью анализа методом конечных элементов, а для минимизации утечек воздуха используется высокоточное соединение с трехсторонним креплением (Z-образное соединение).

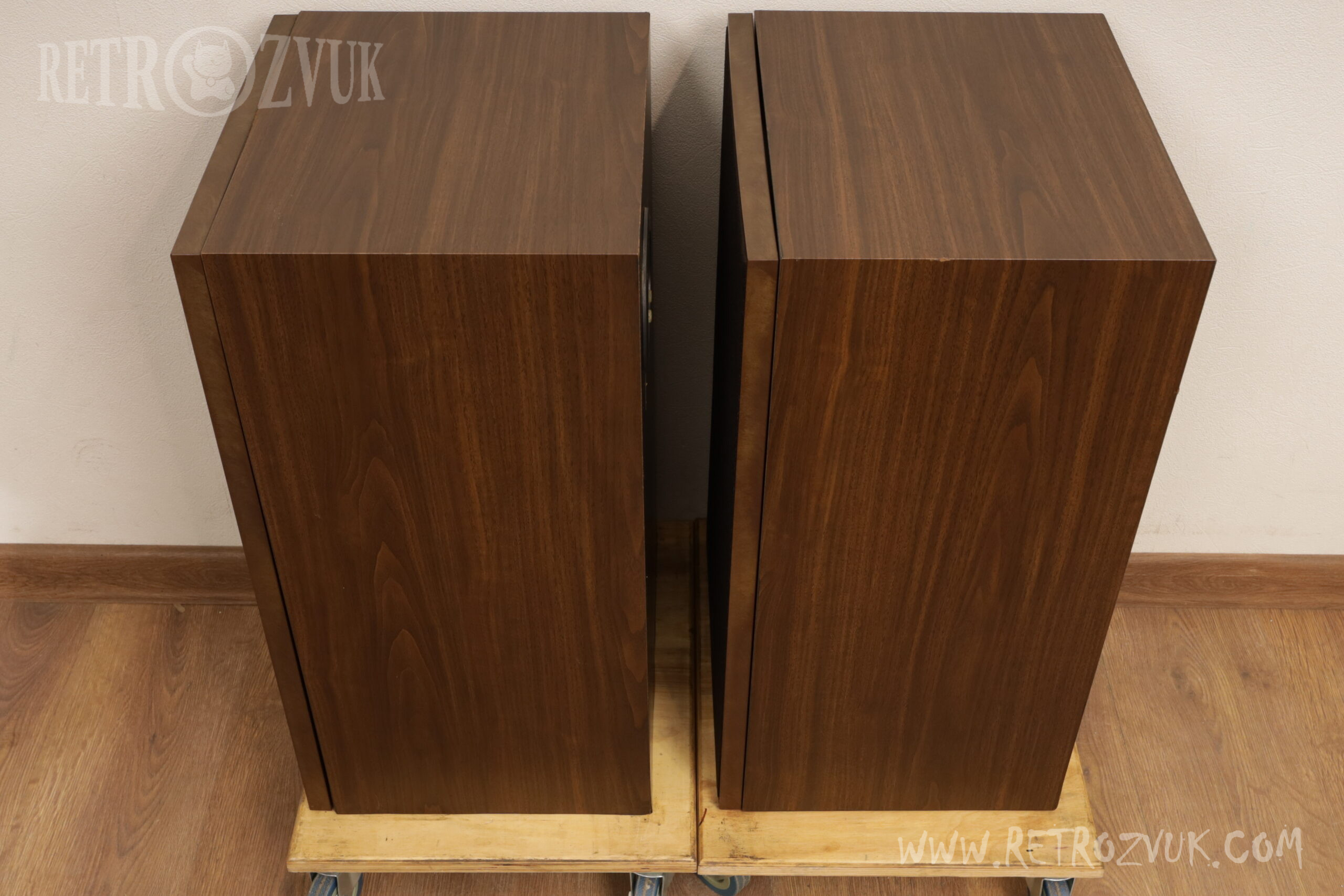

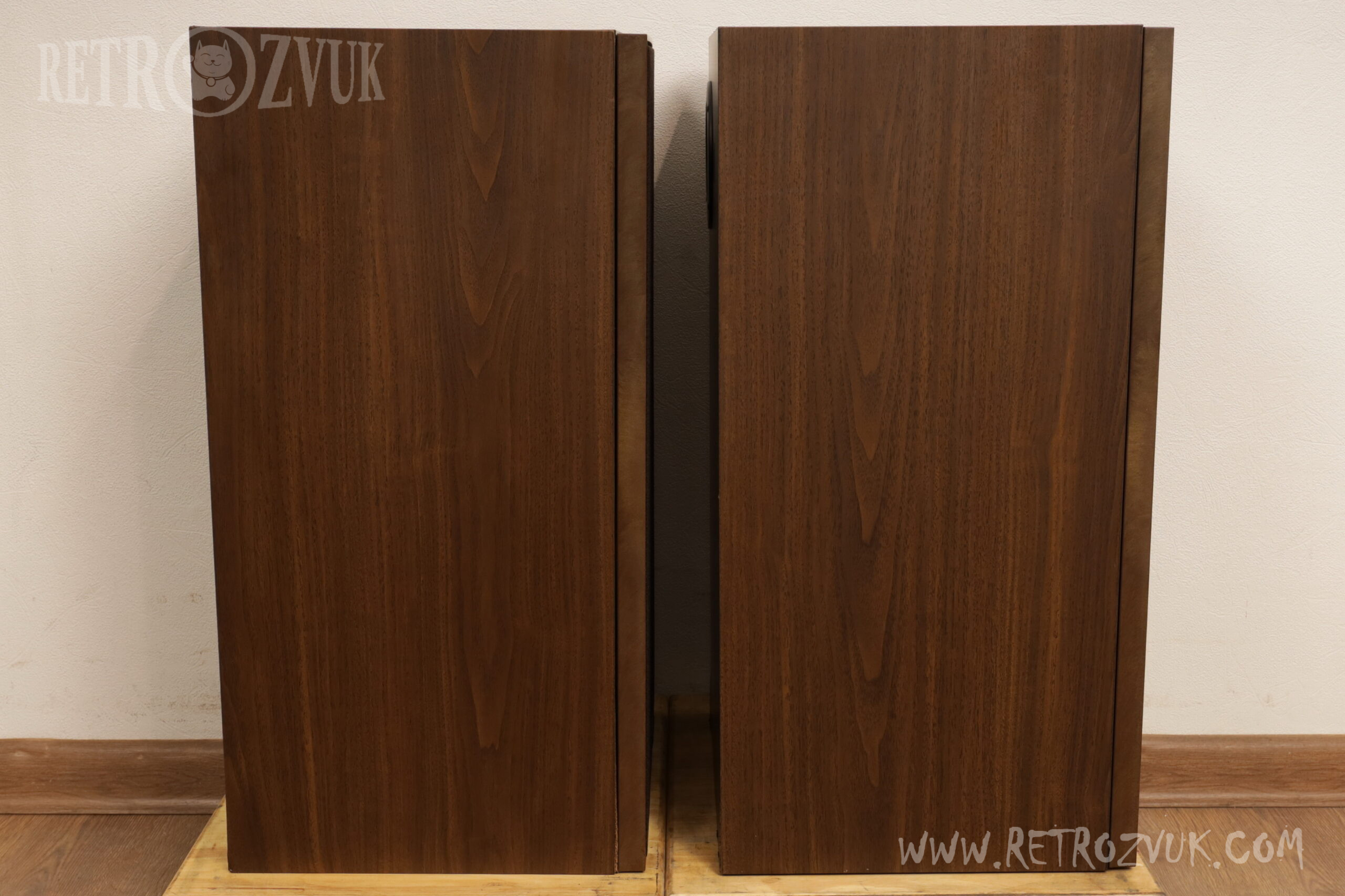

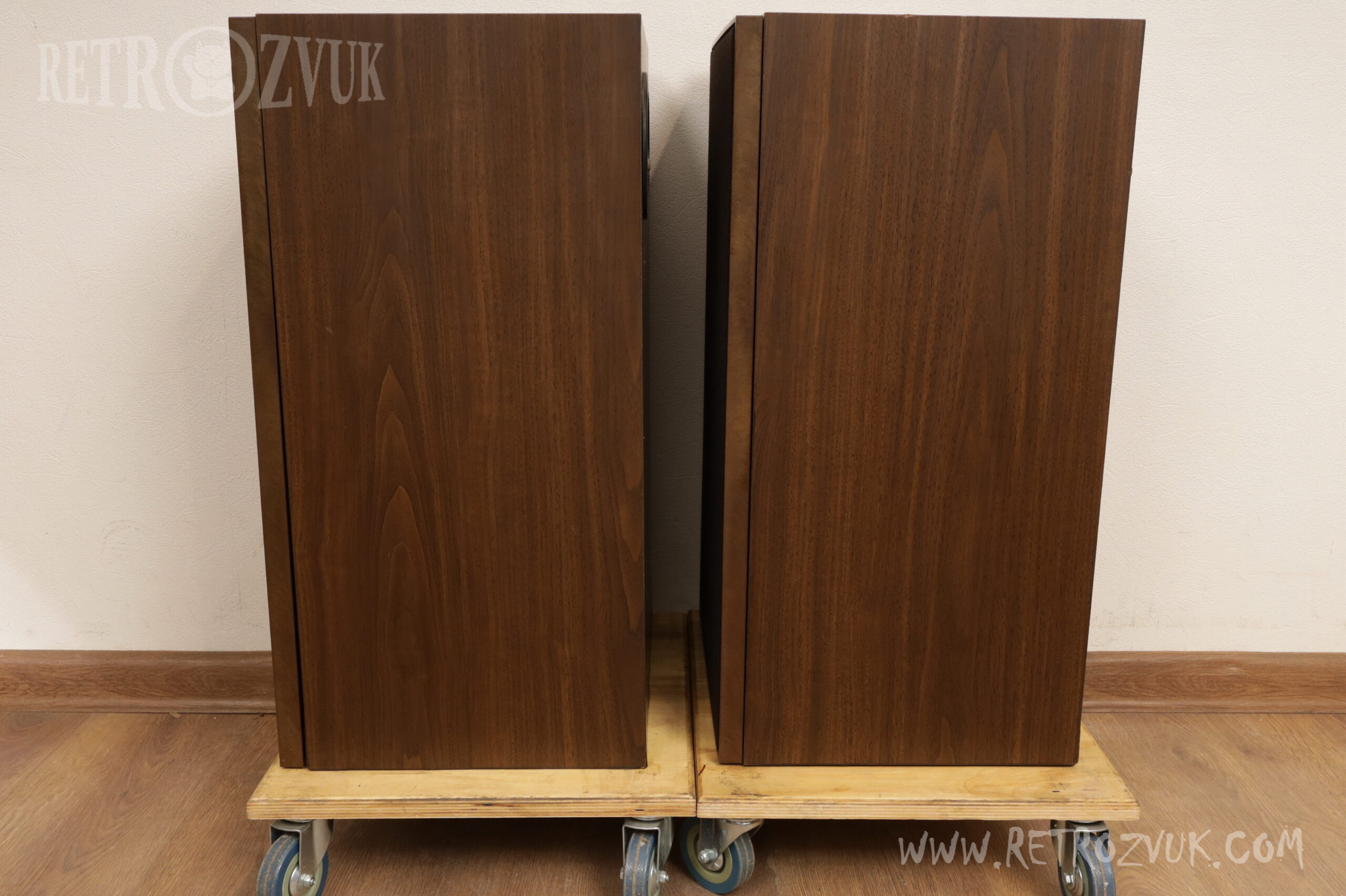

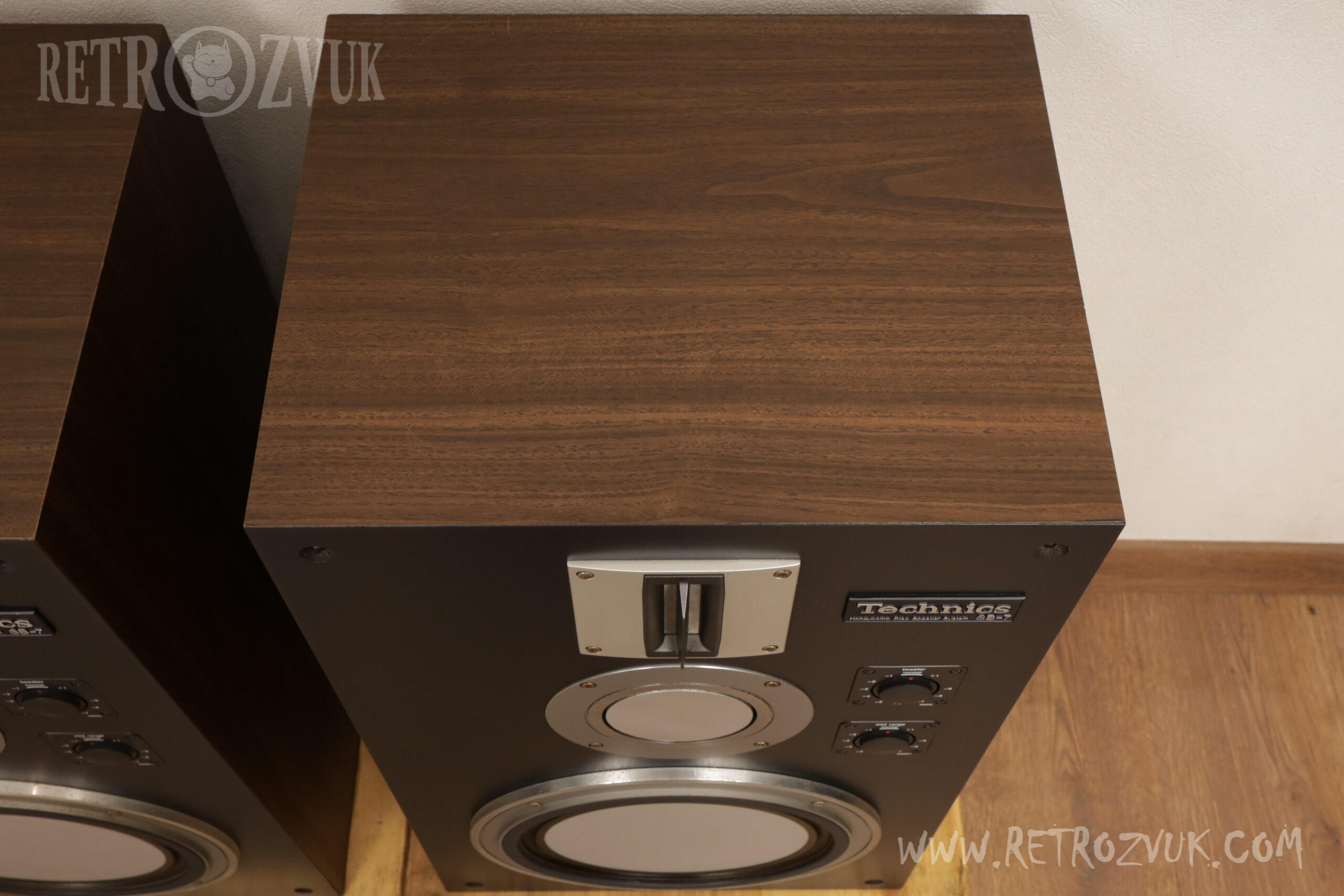

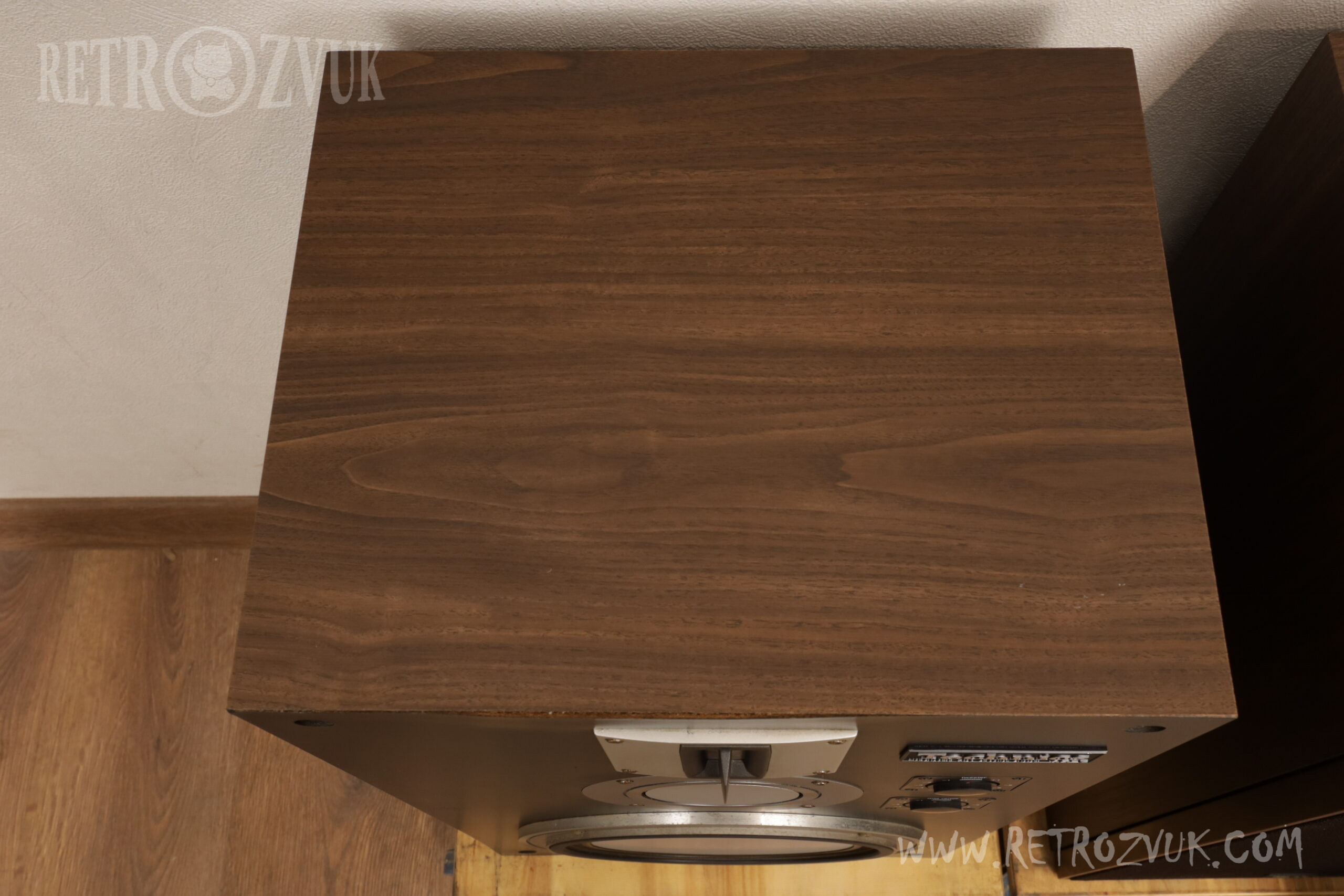

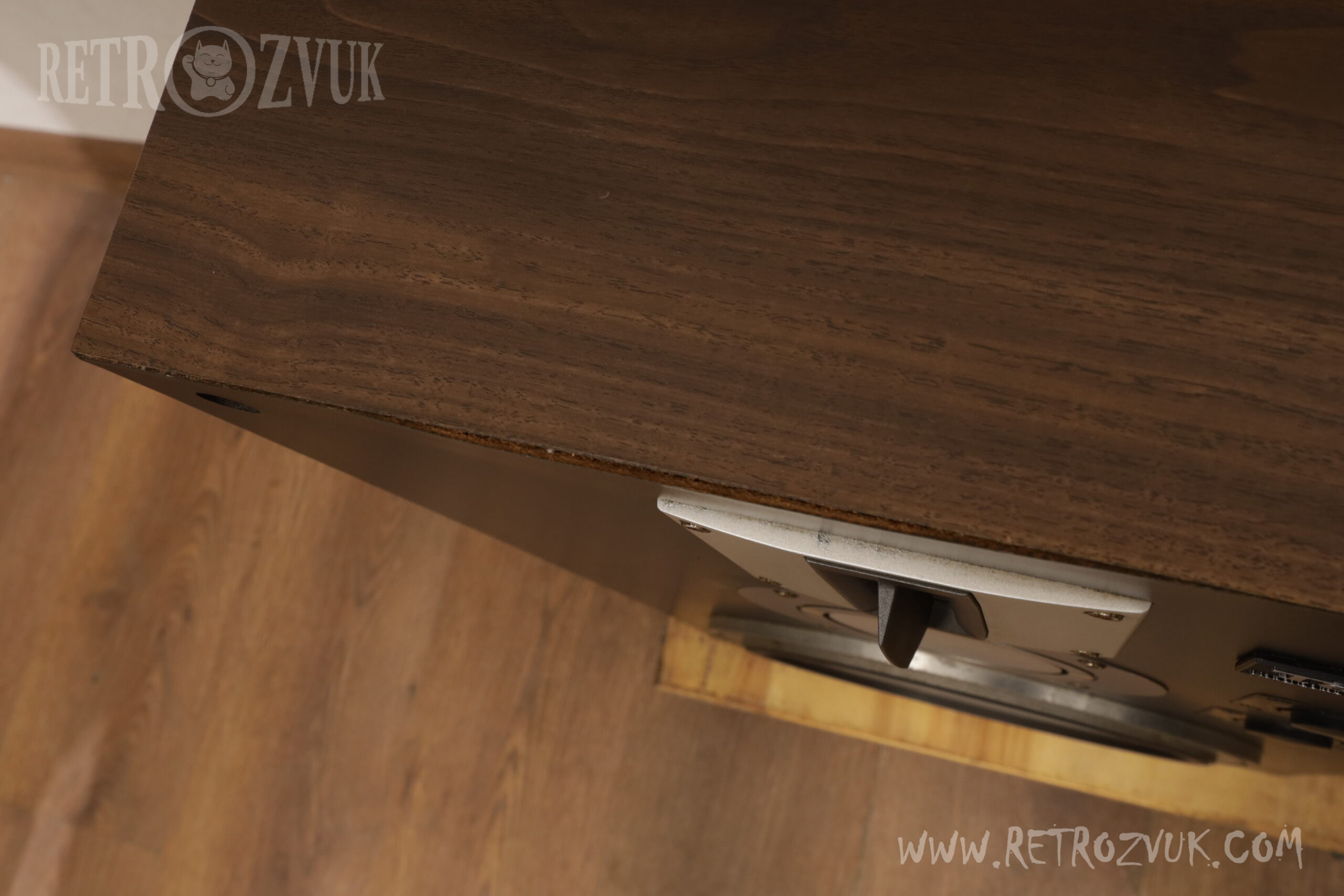

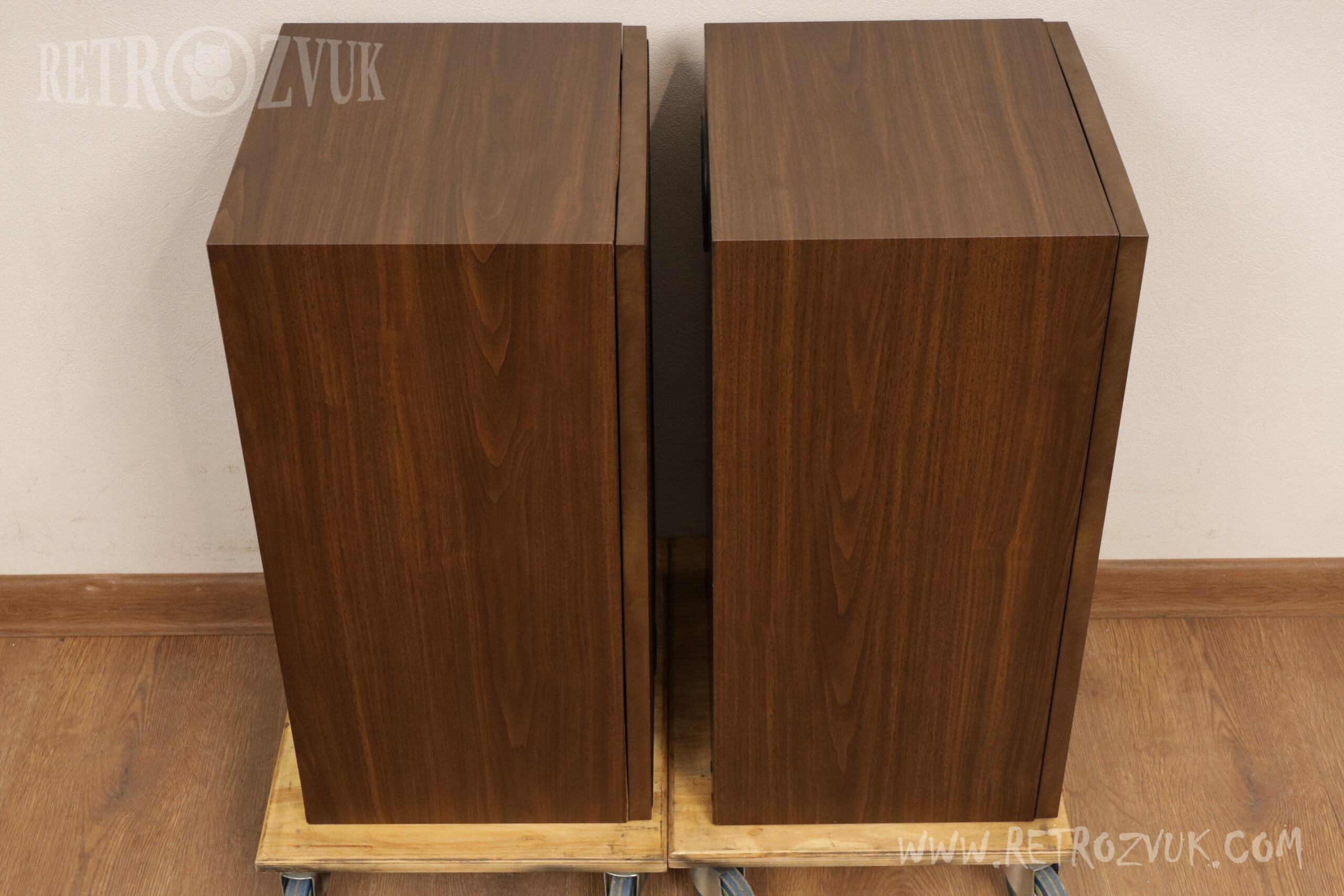

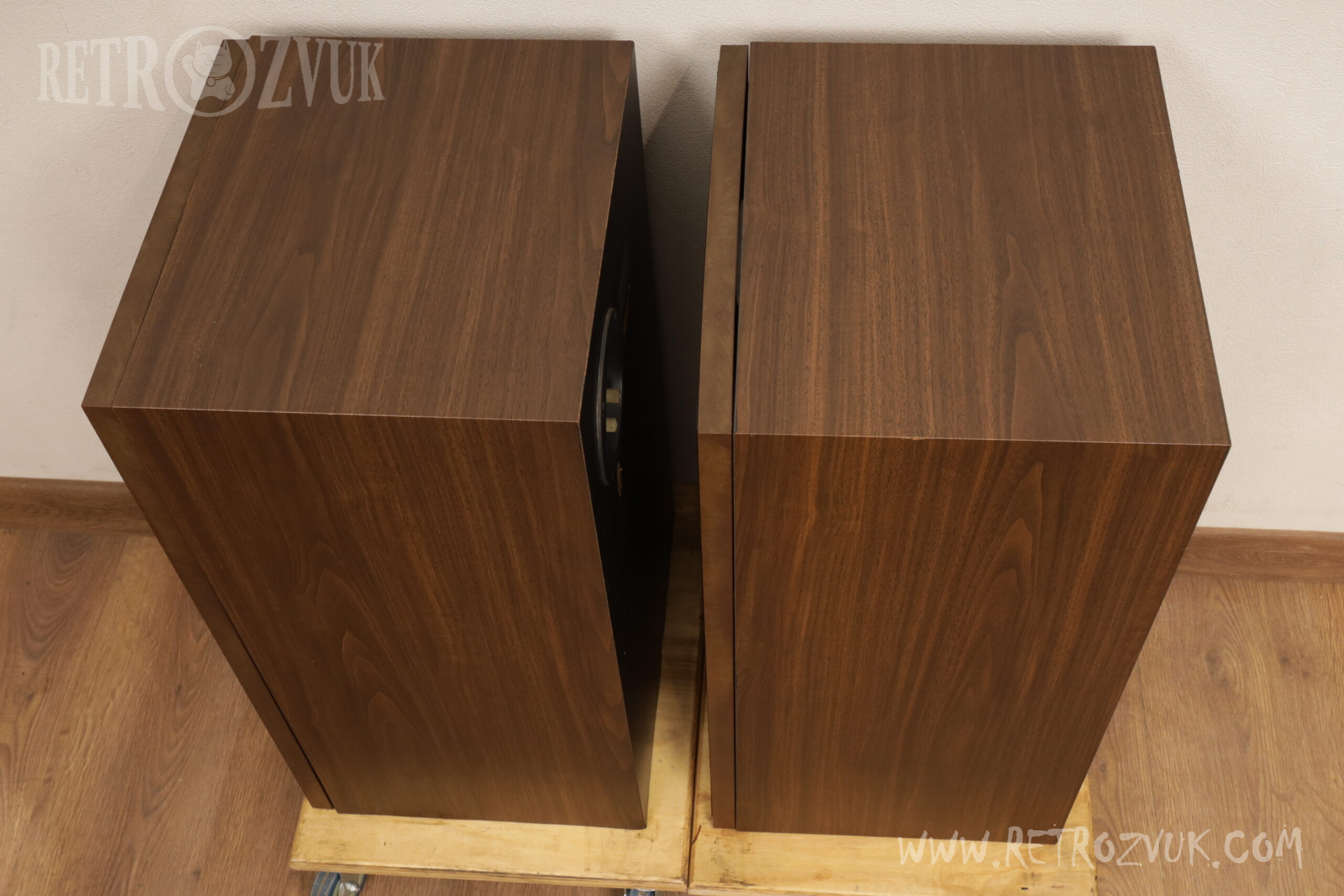

Внешняя отделка выполнена под орех (walnut).
