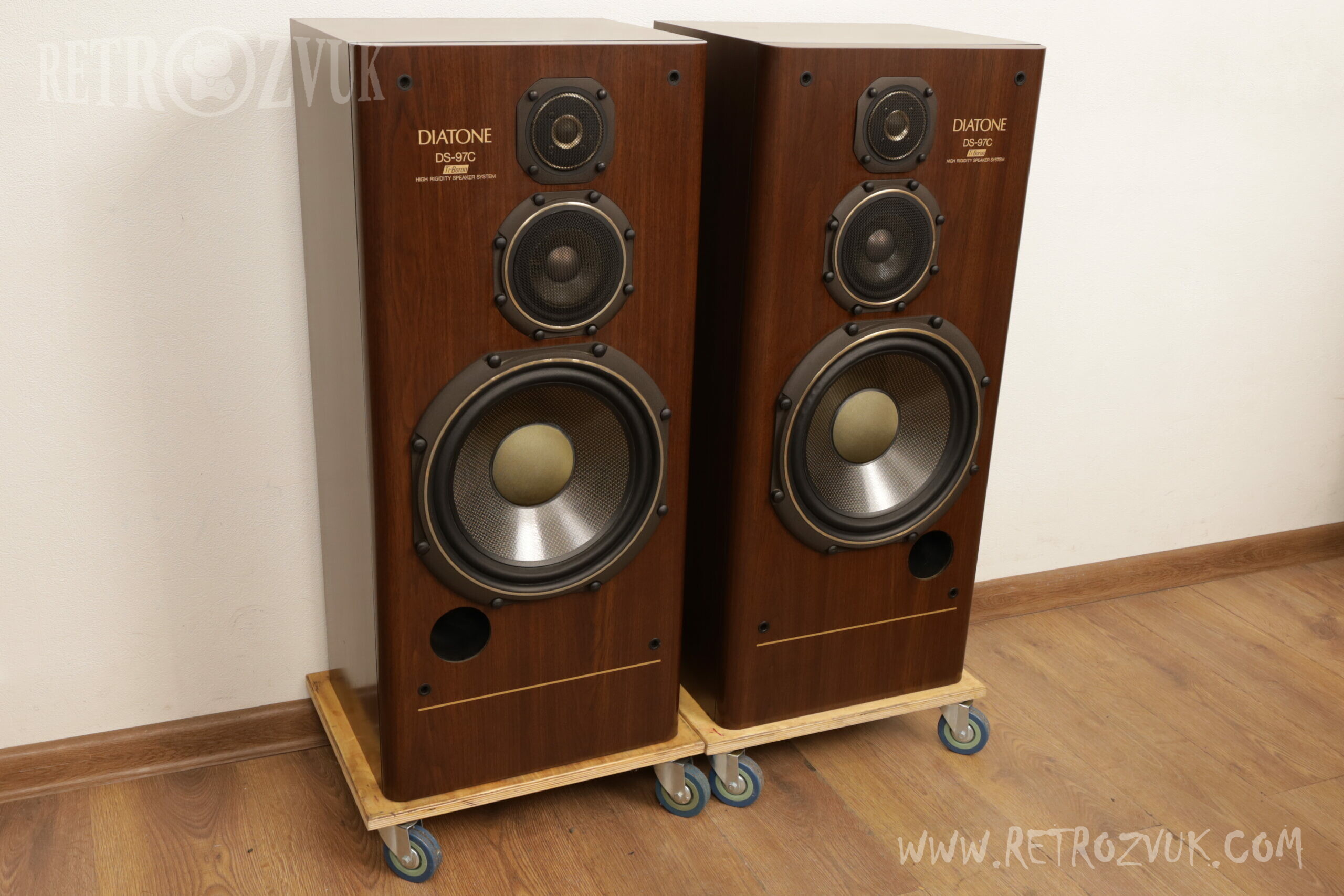

Diatone DS-97C

DIATONE DS-97C – (выпуск с ноября 1988 г.)

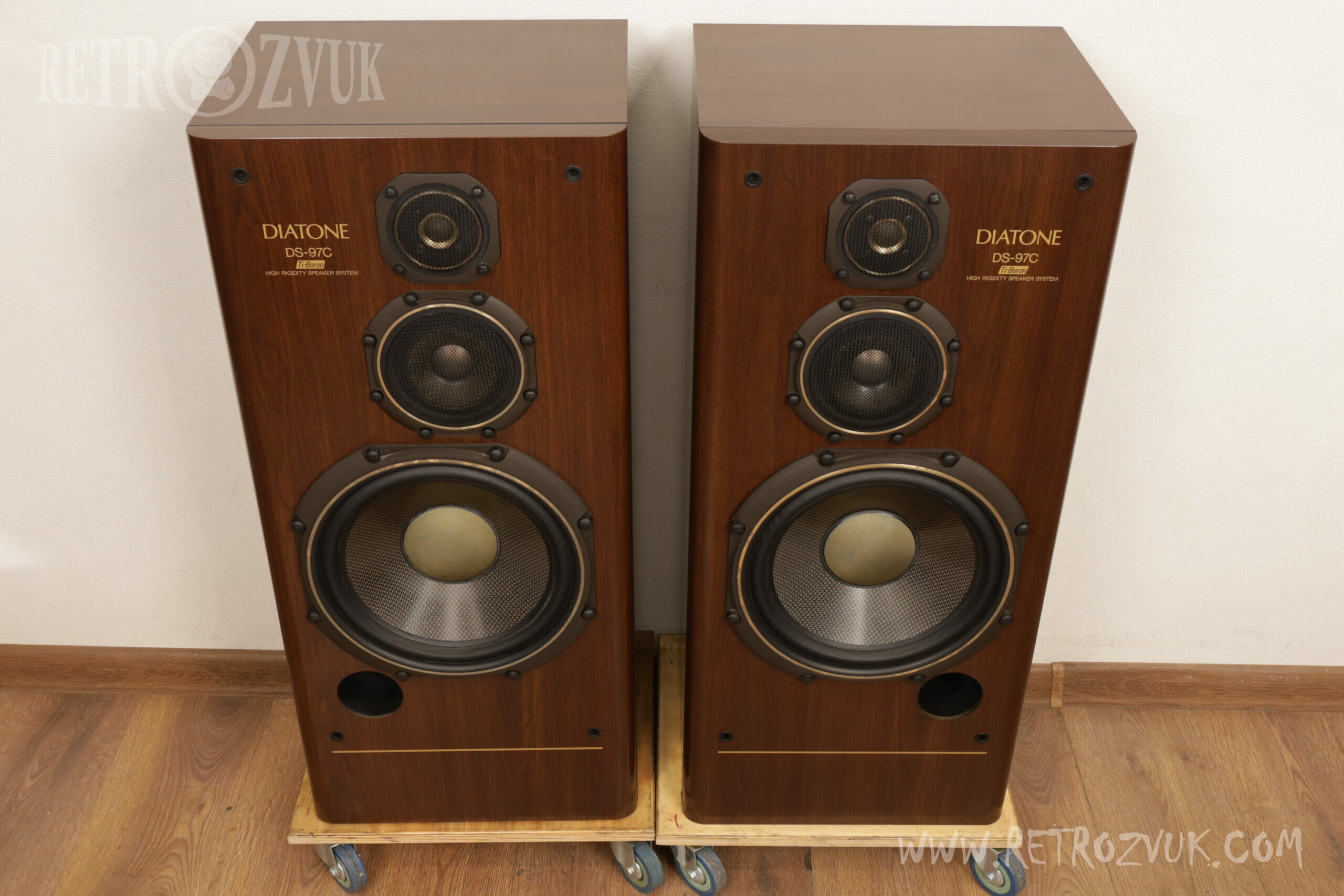

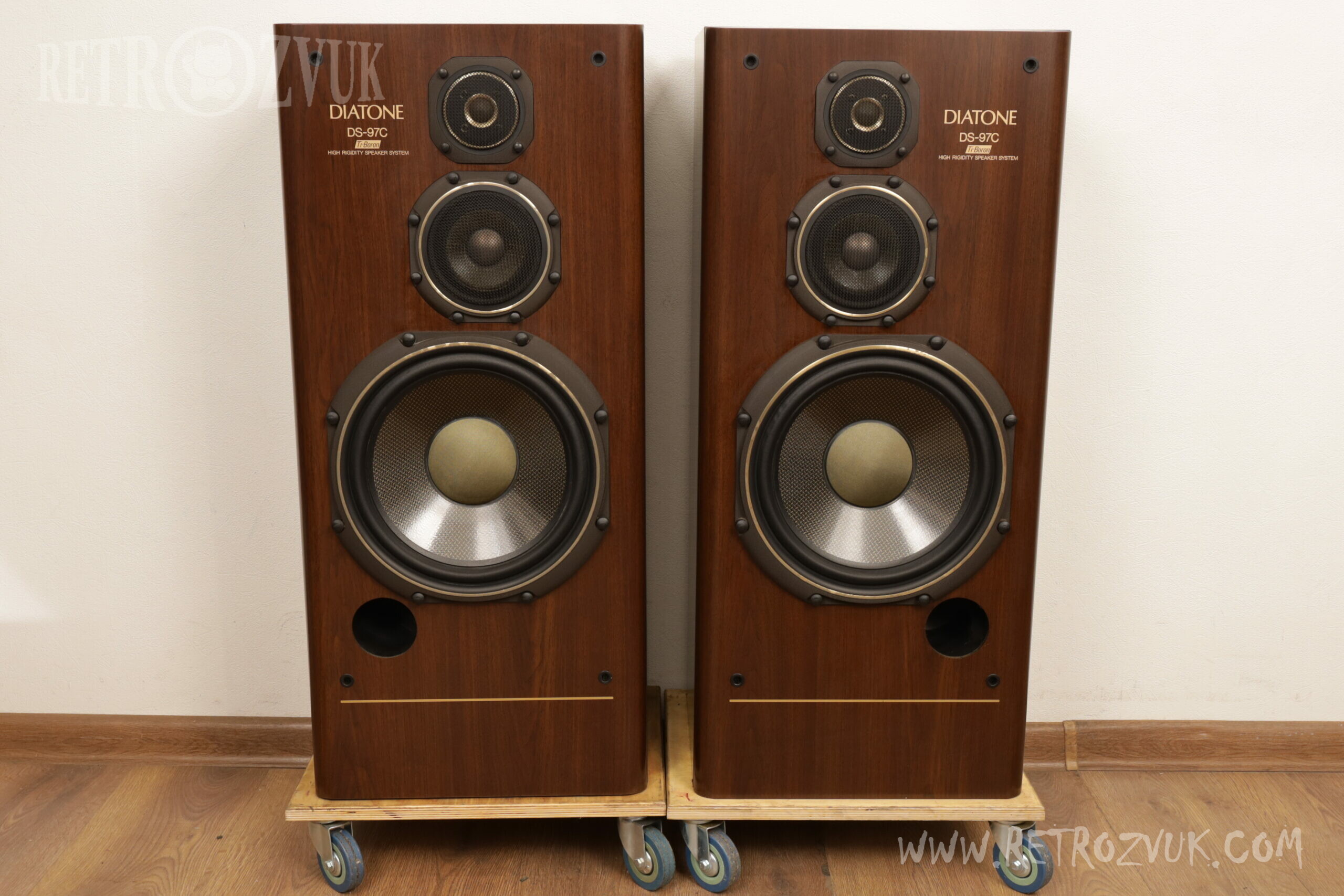

Описание

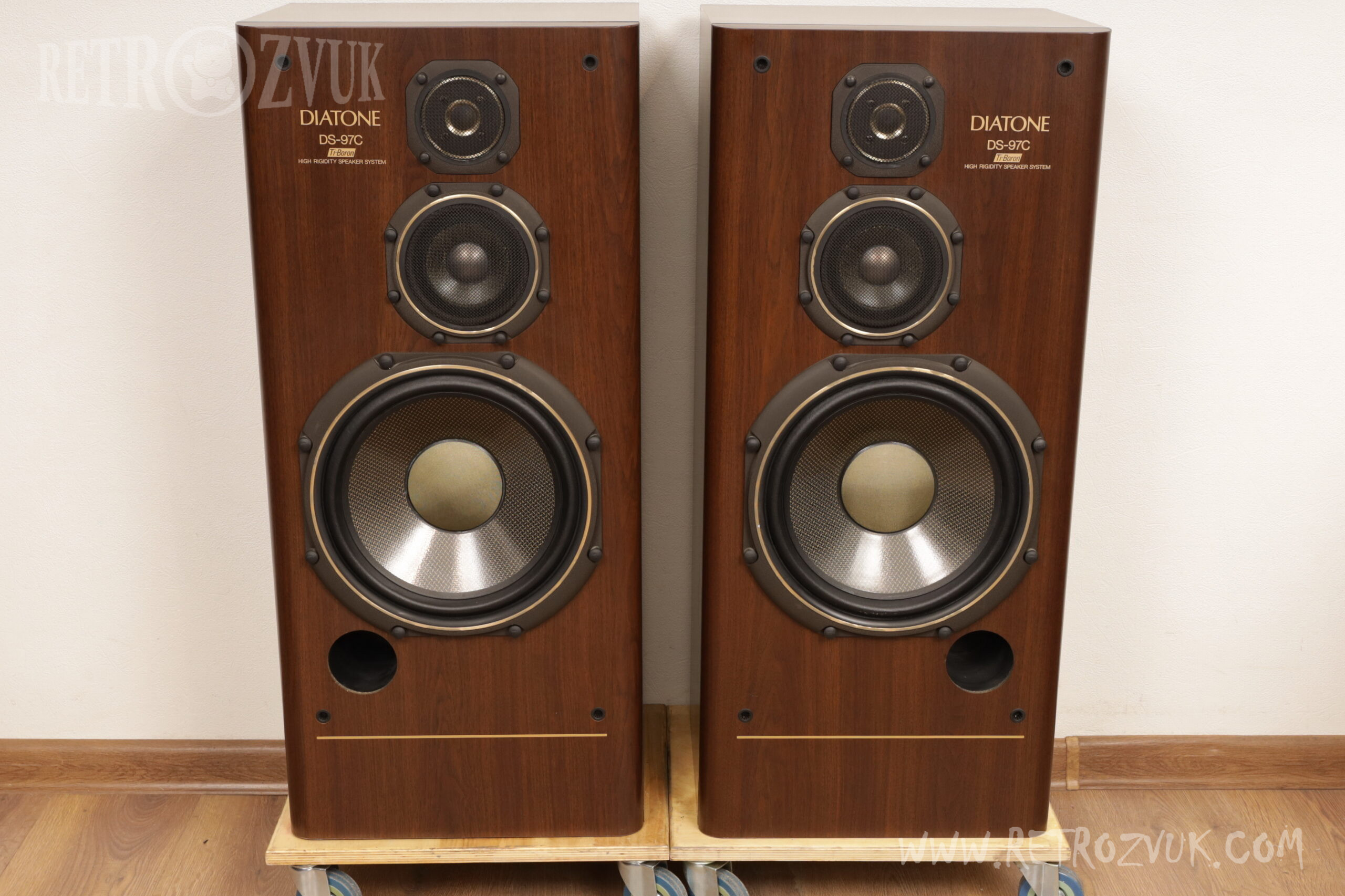

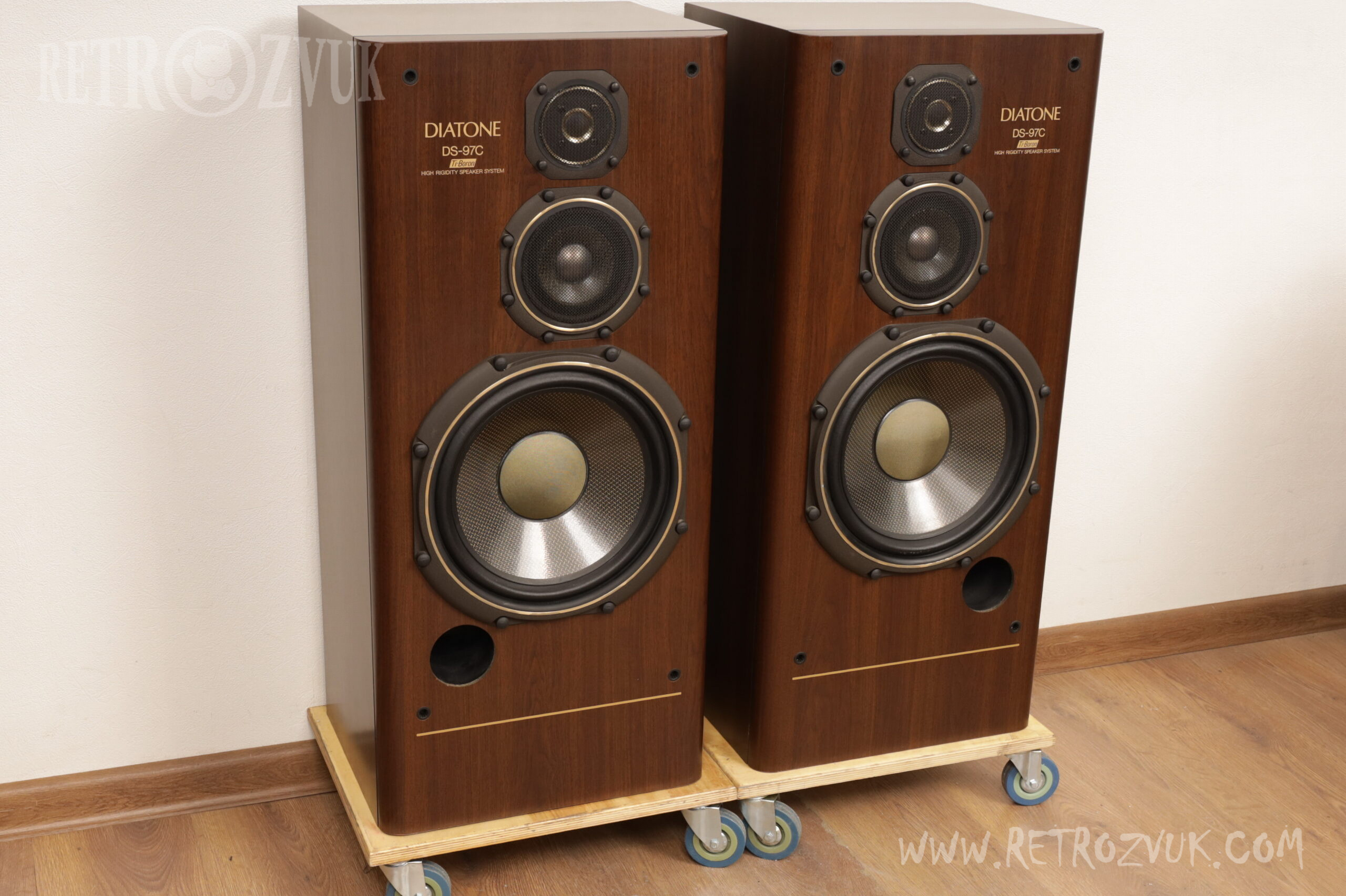

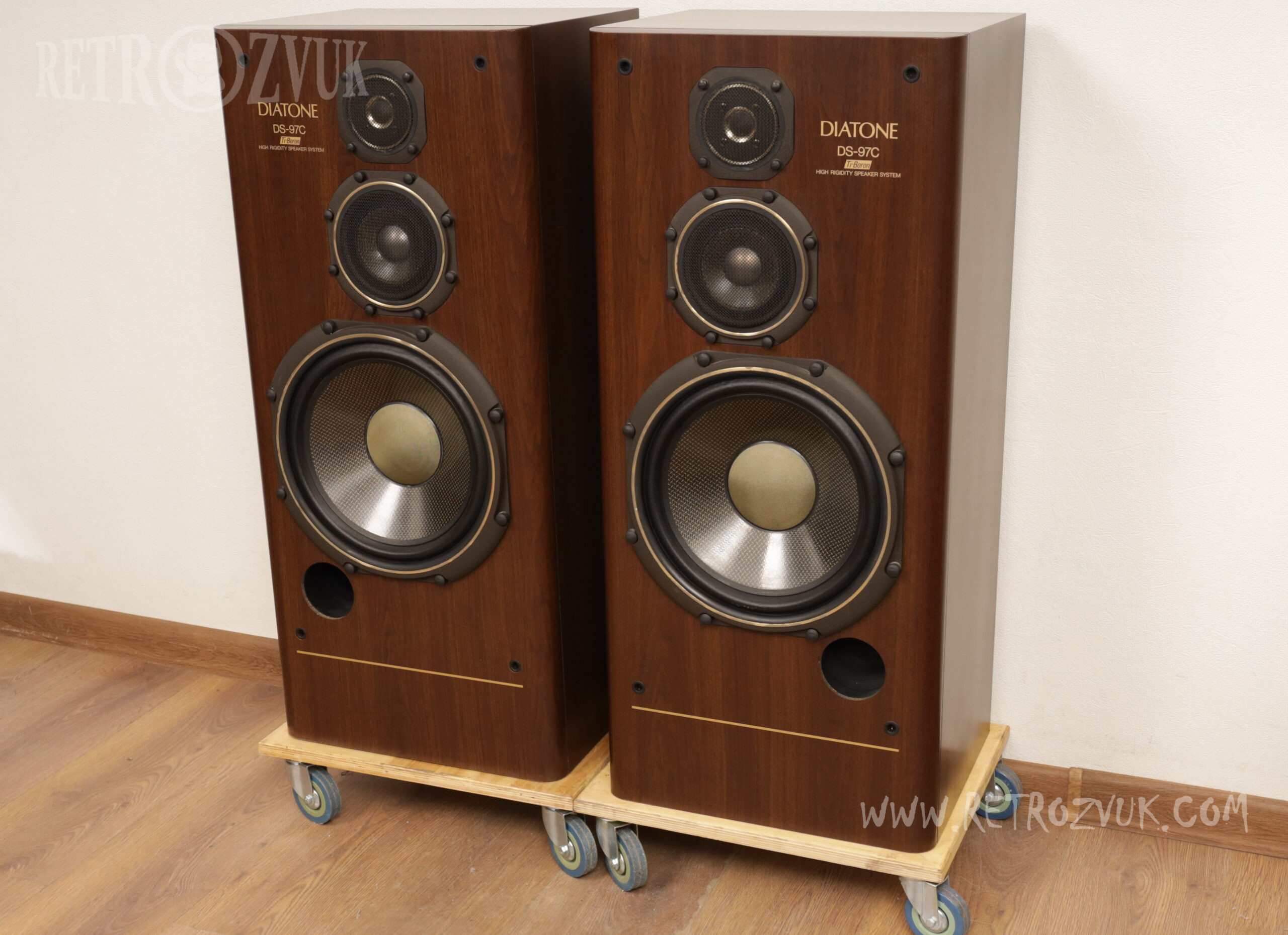

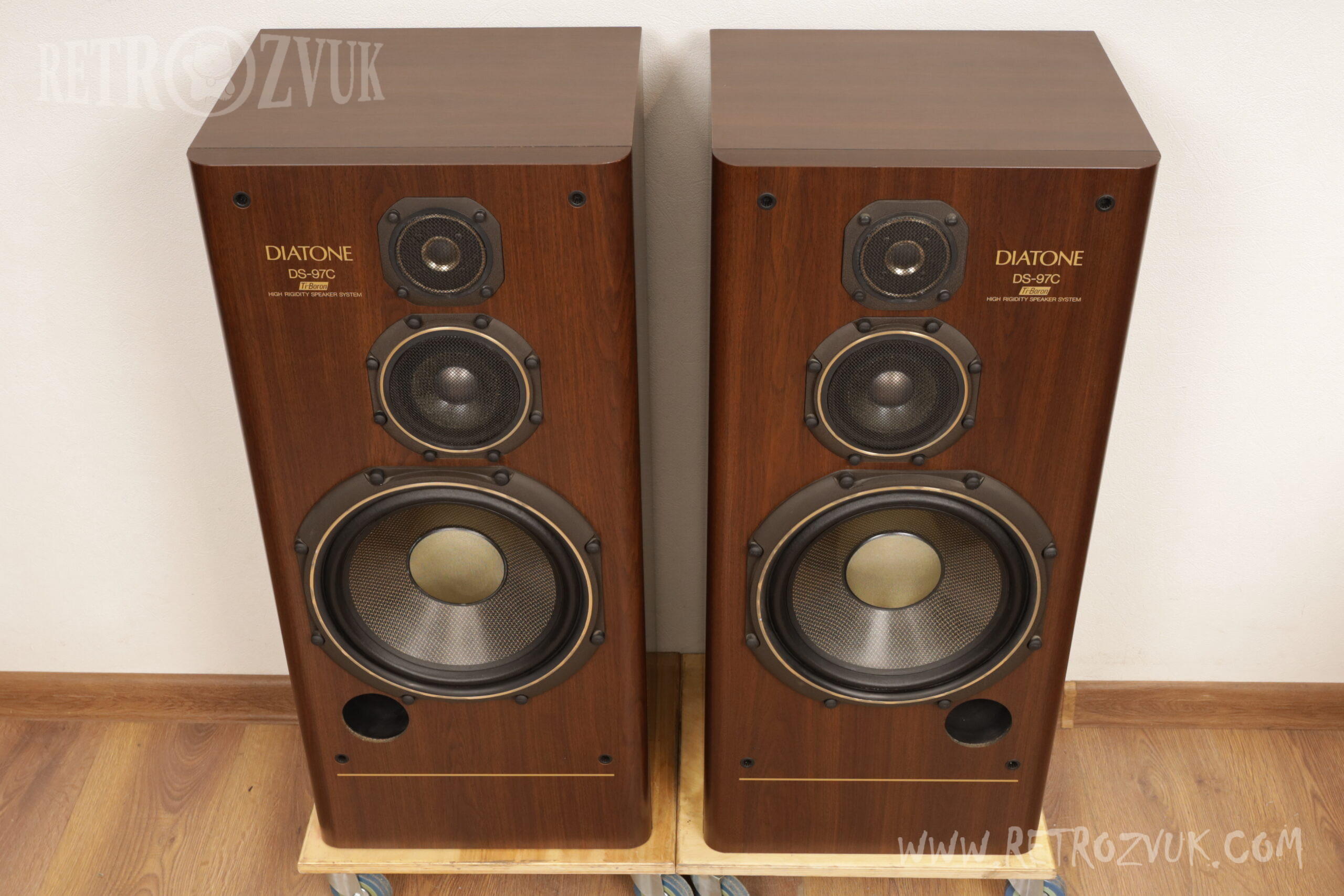

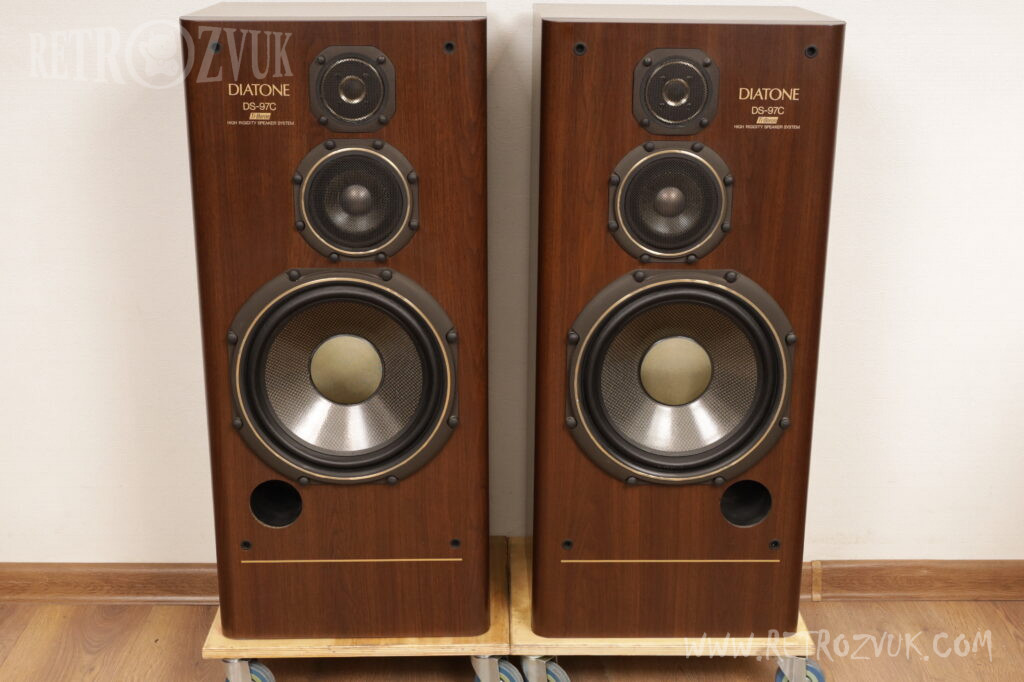

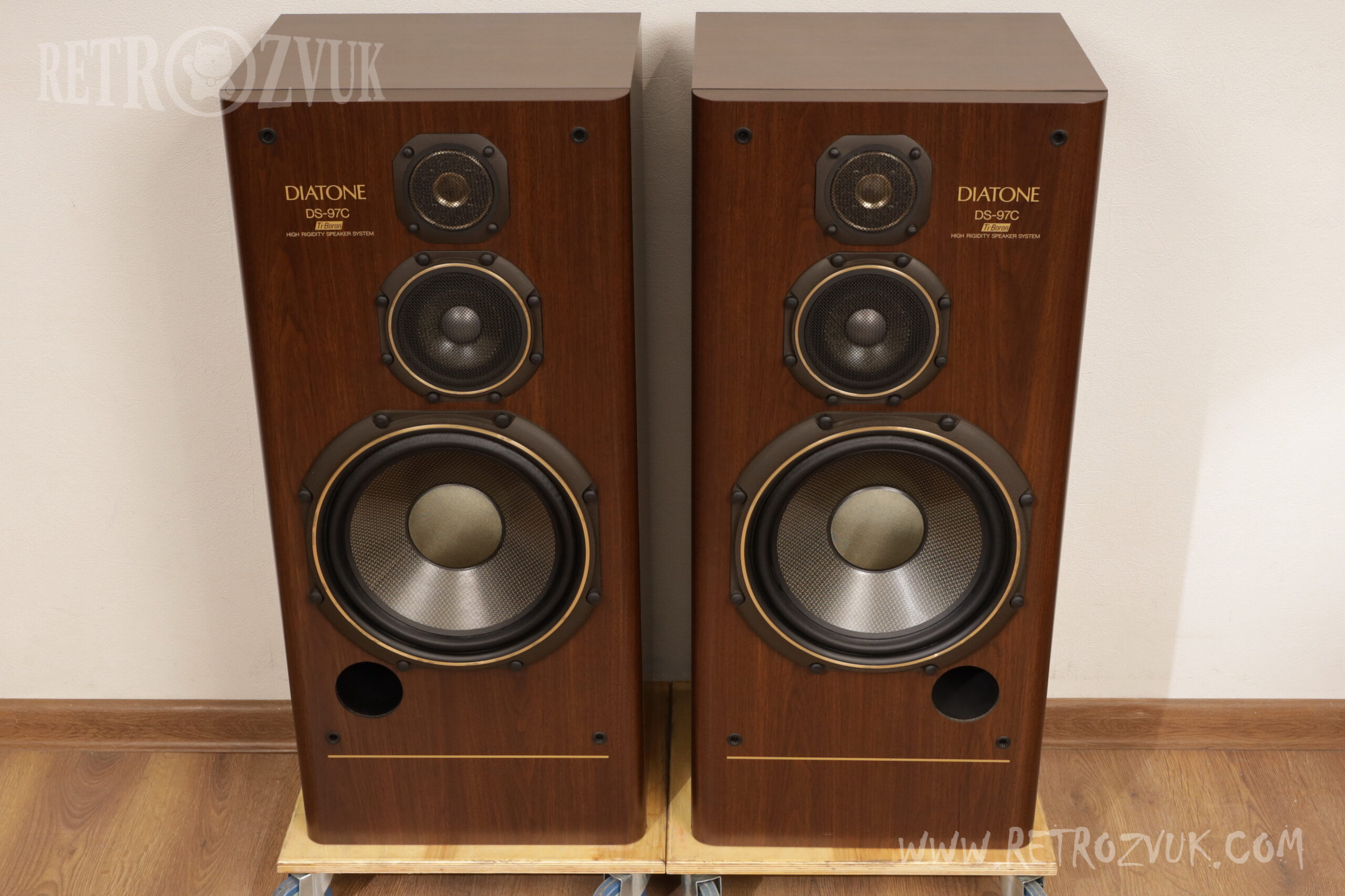

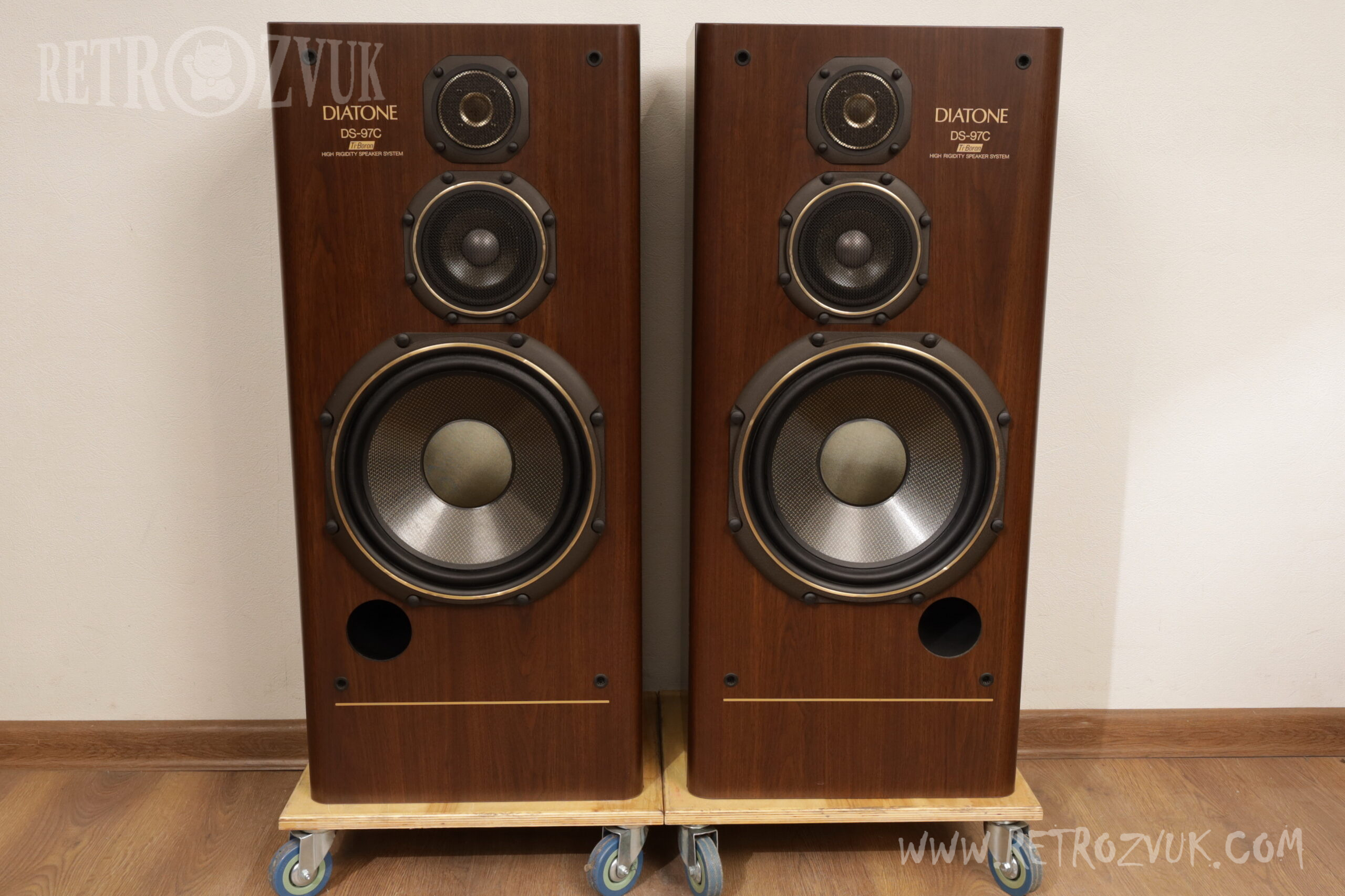

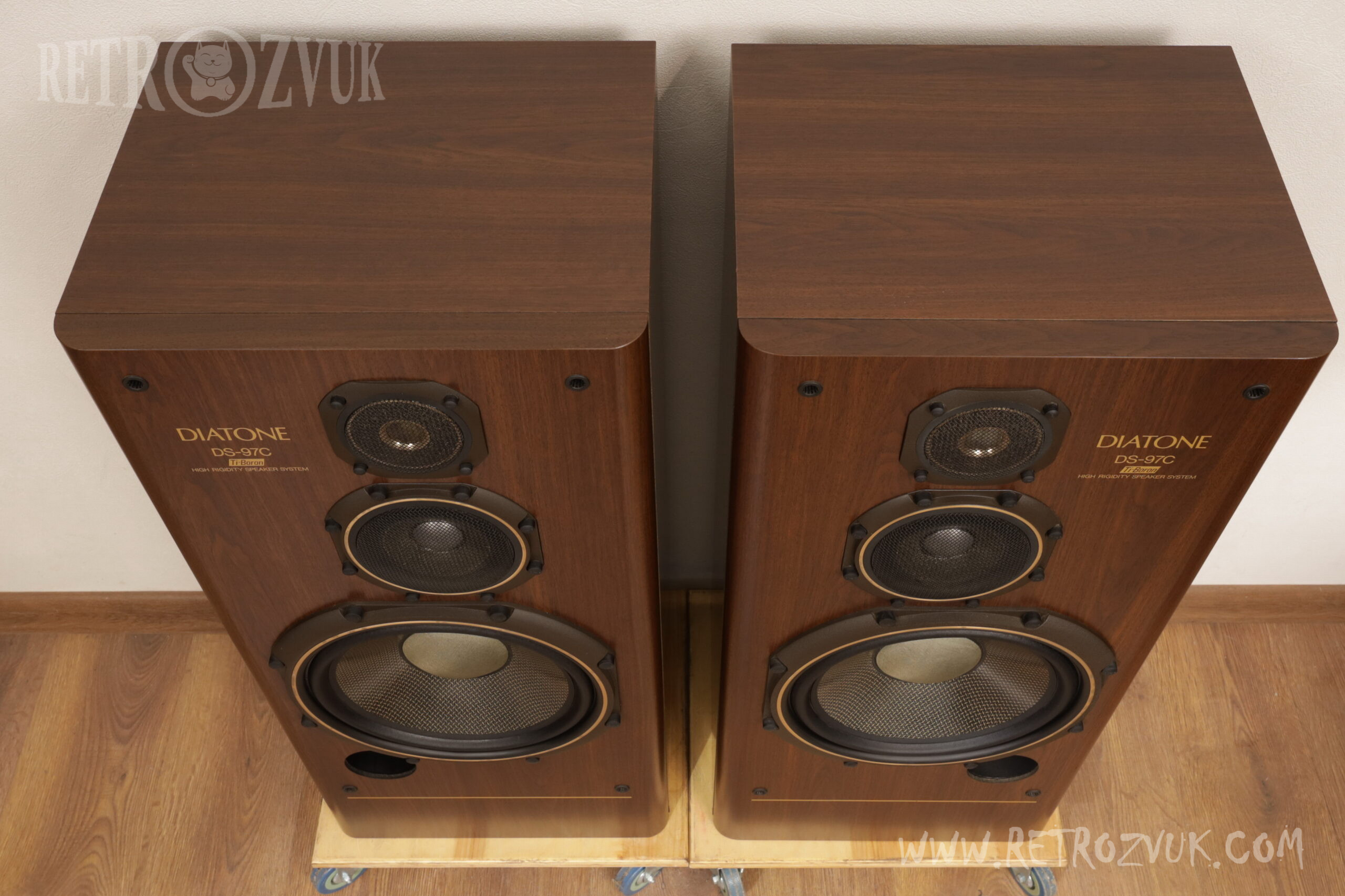

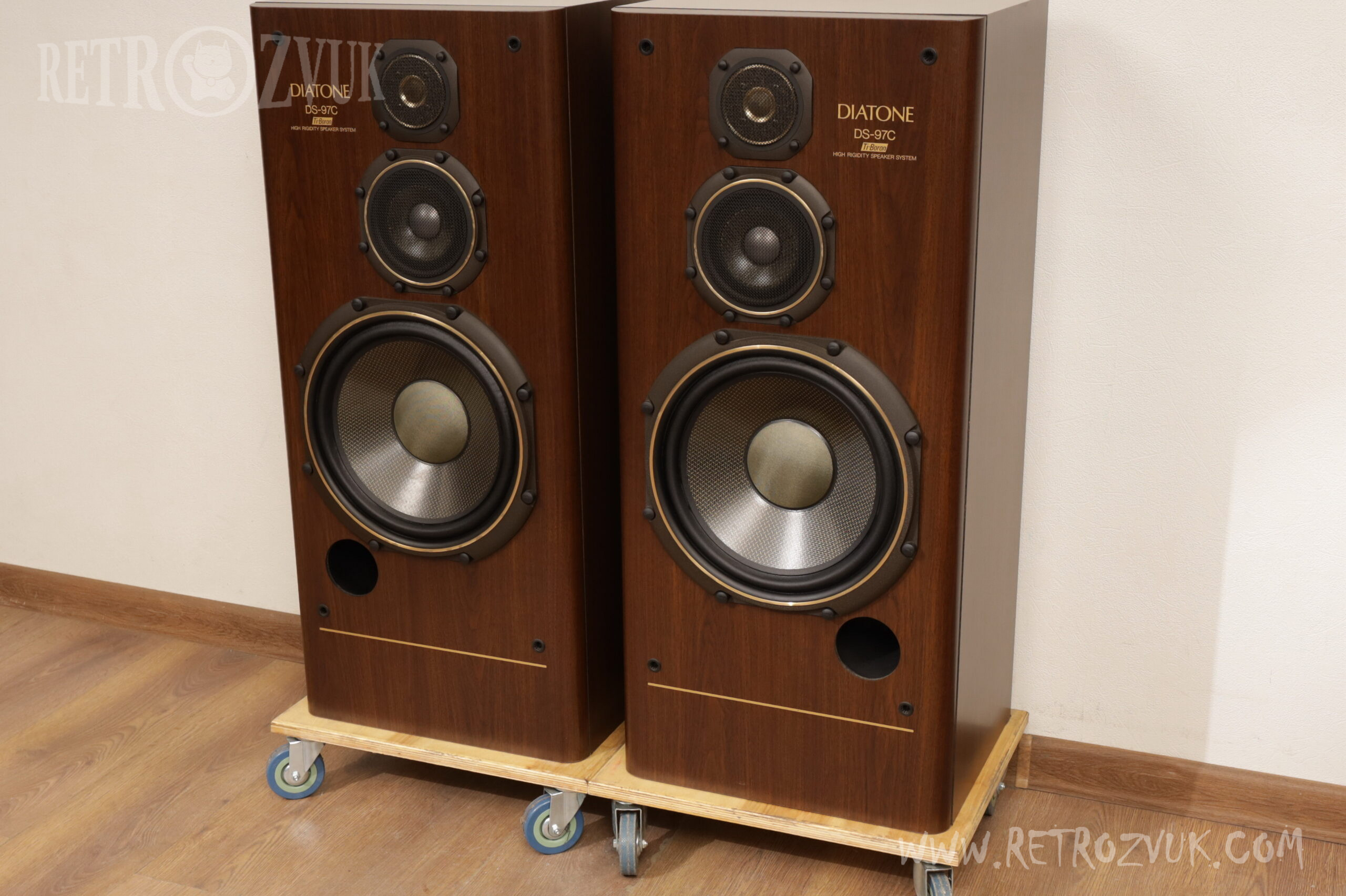

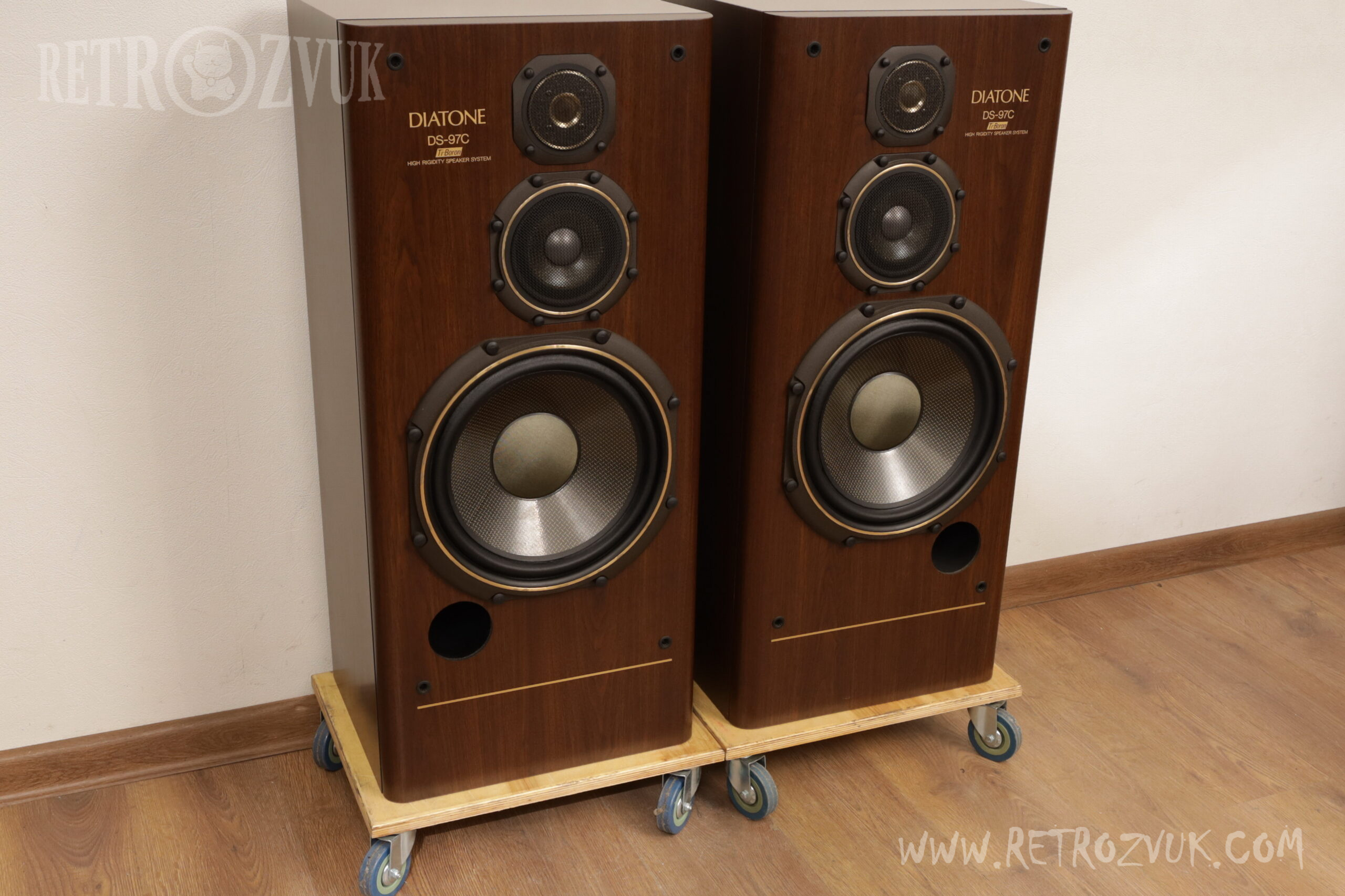

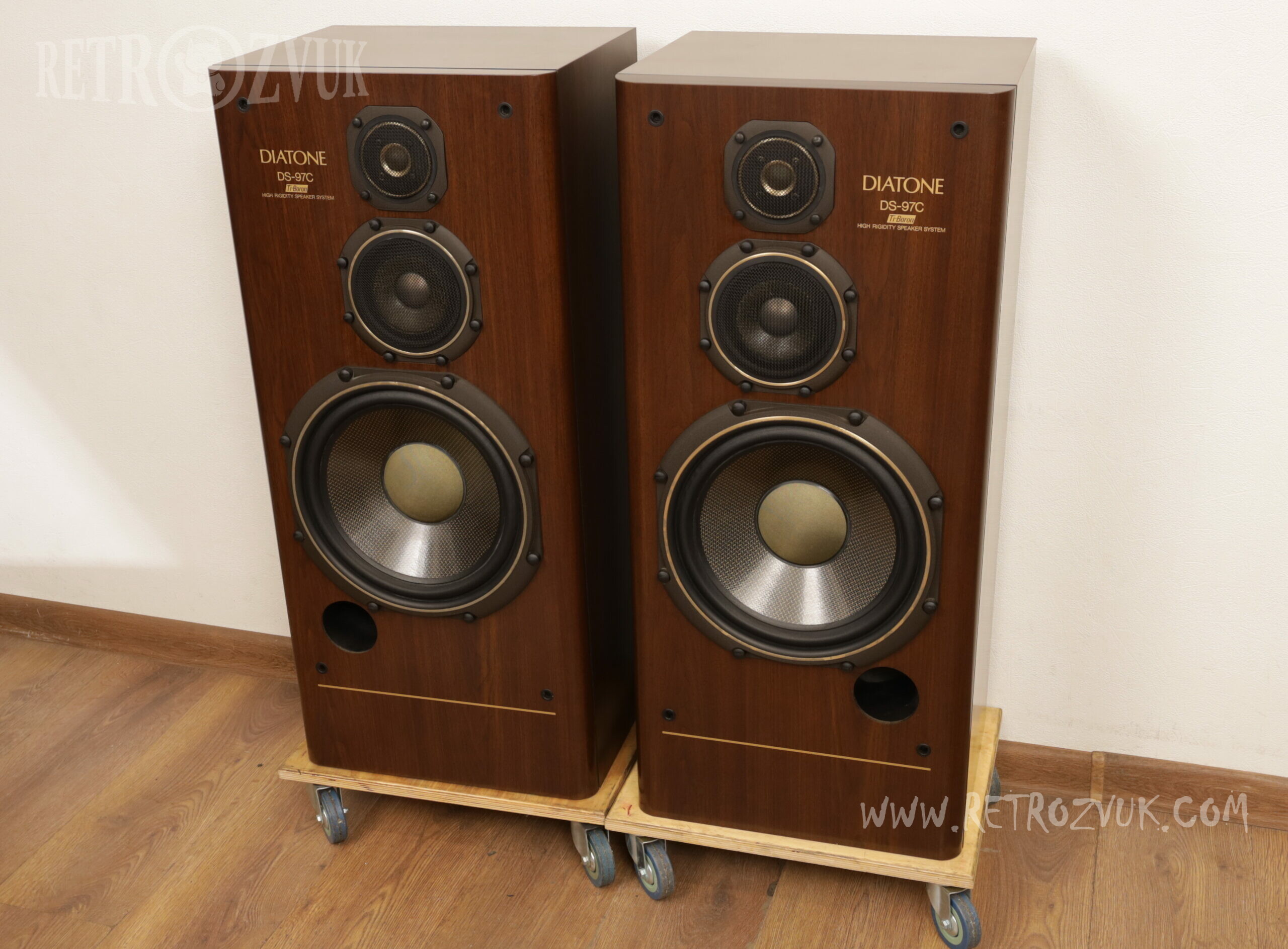

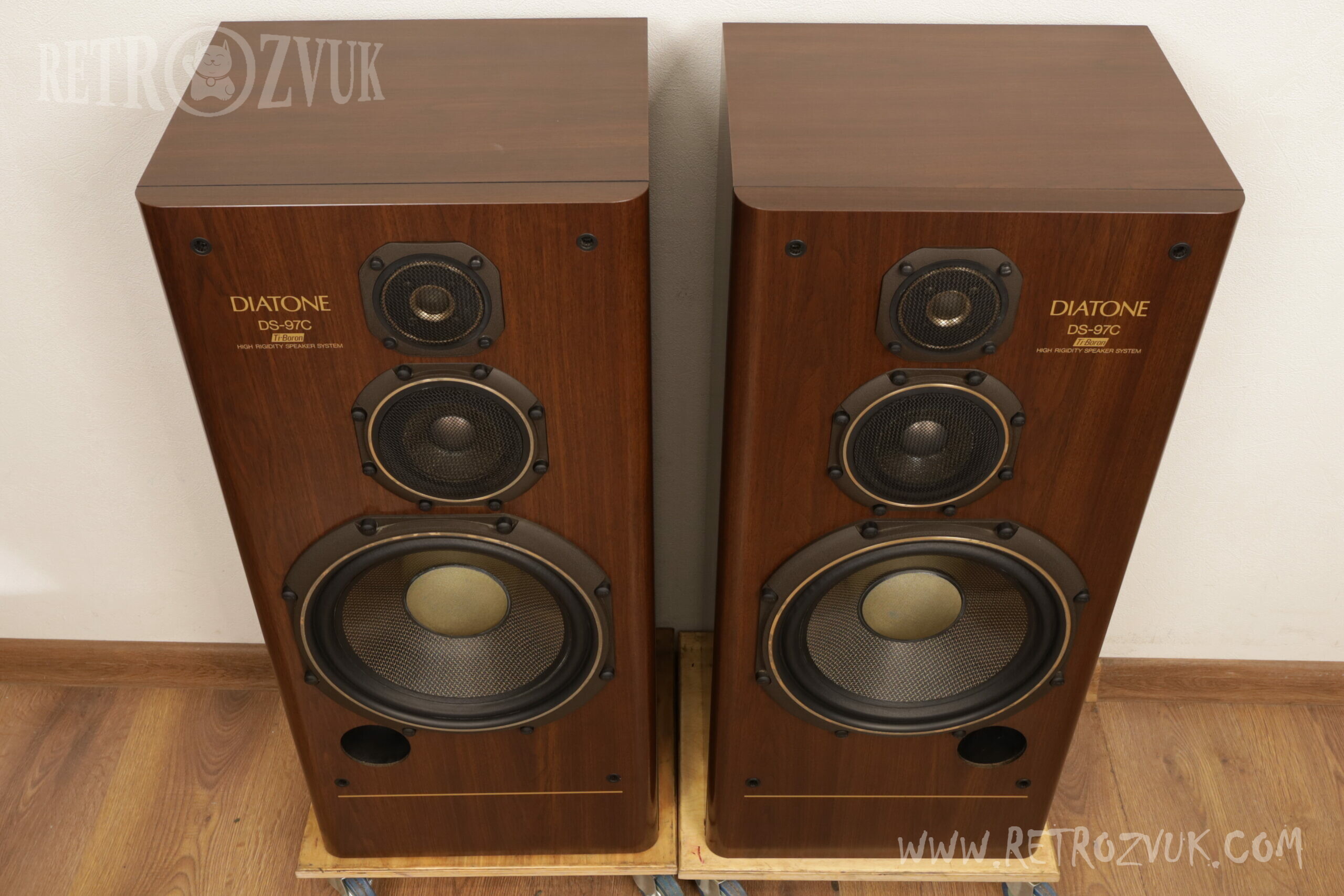

Напольная акустическая система, разработанная для достижения насыщенного и глубокого воспроизведения низких частот.

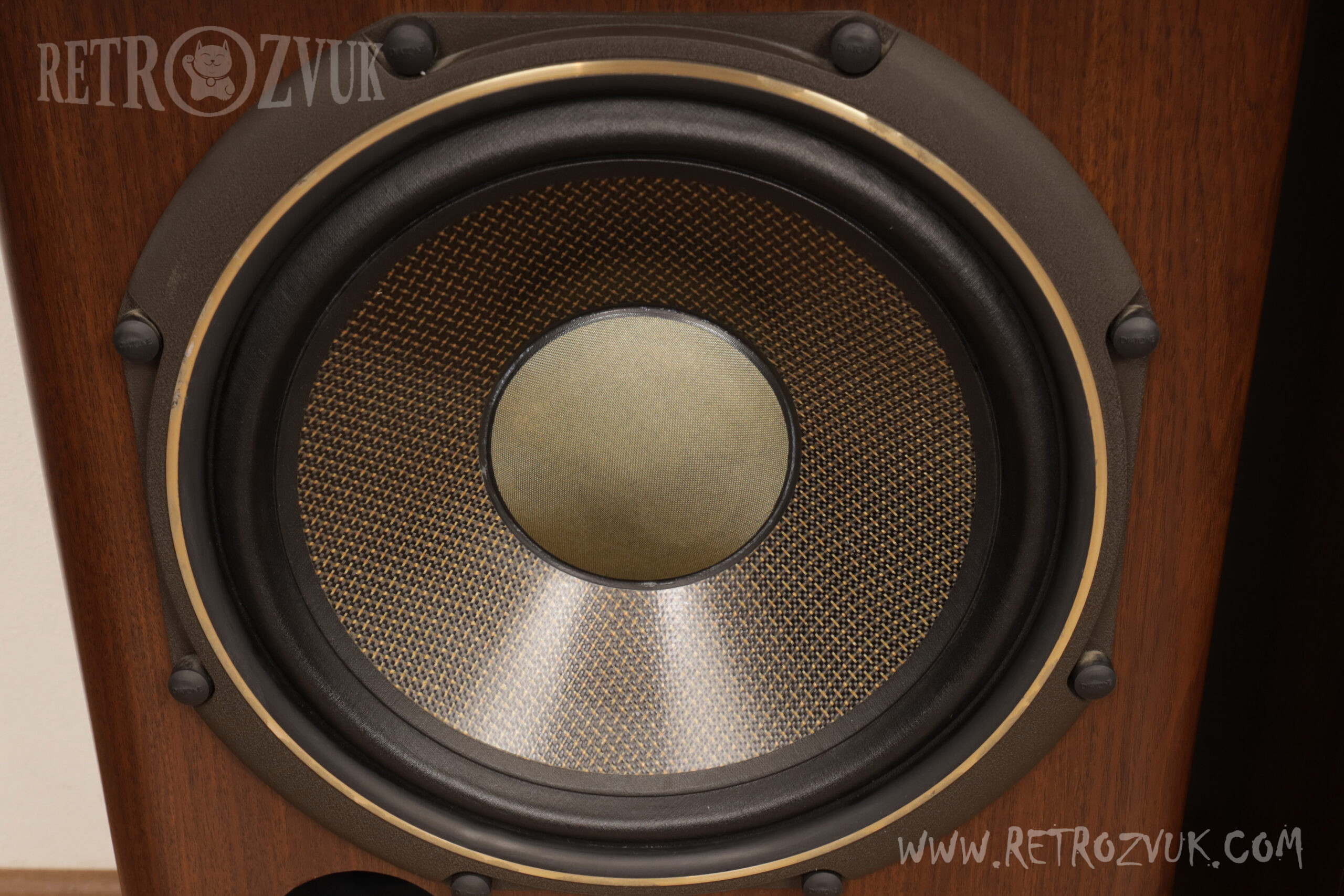

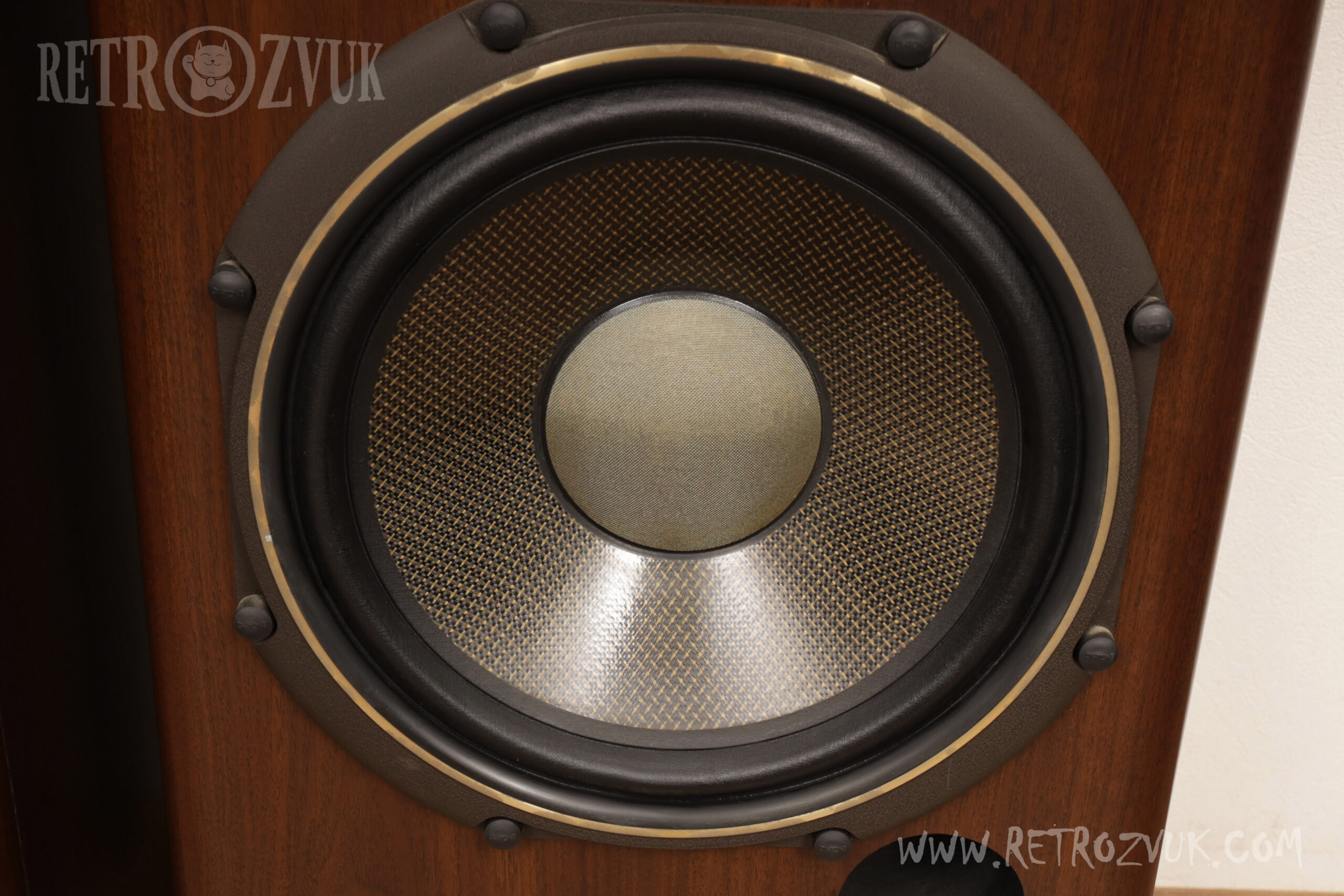

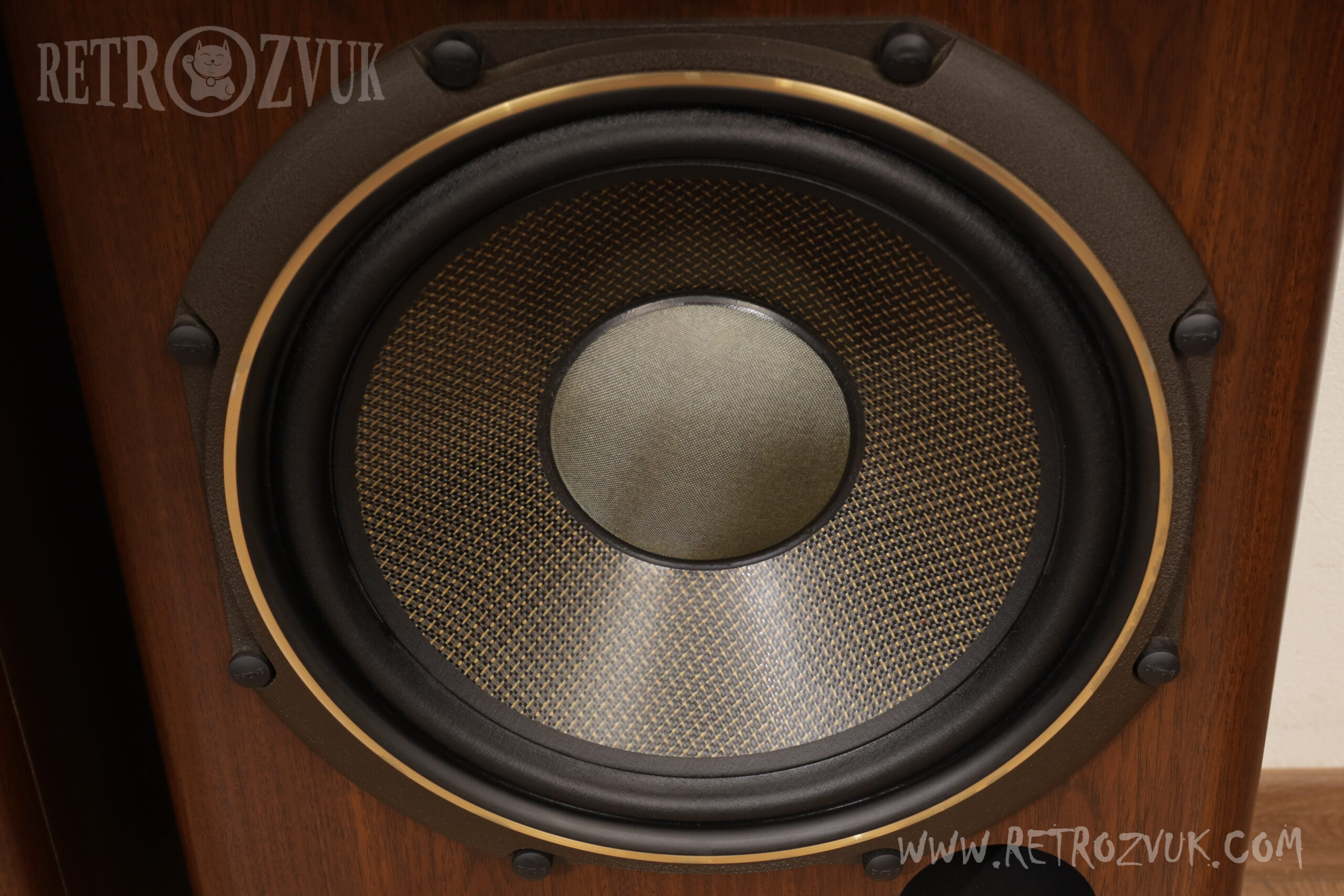

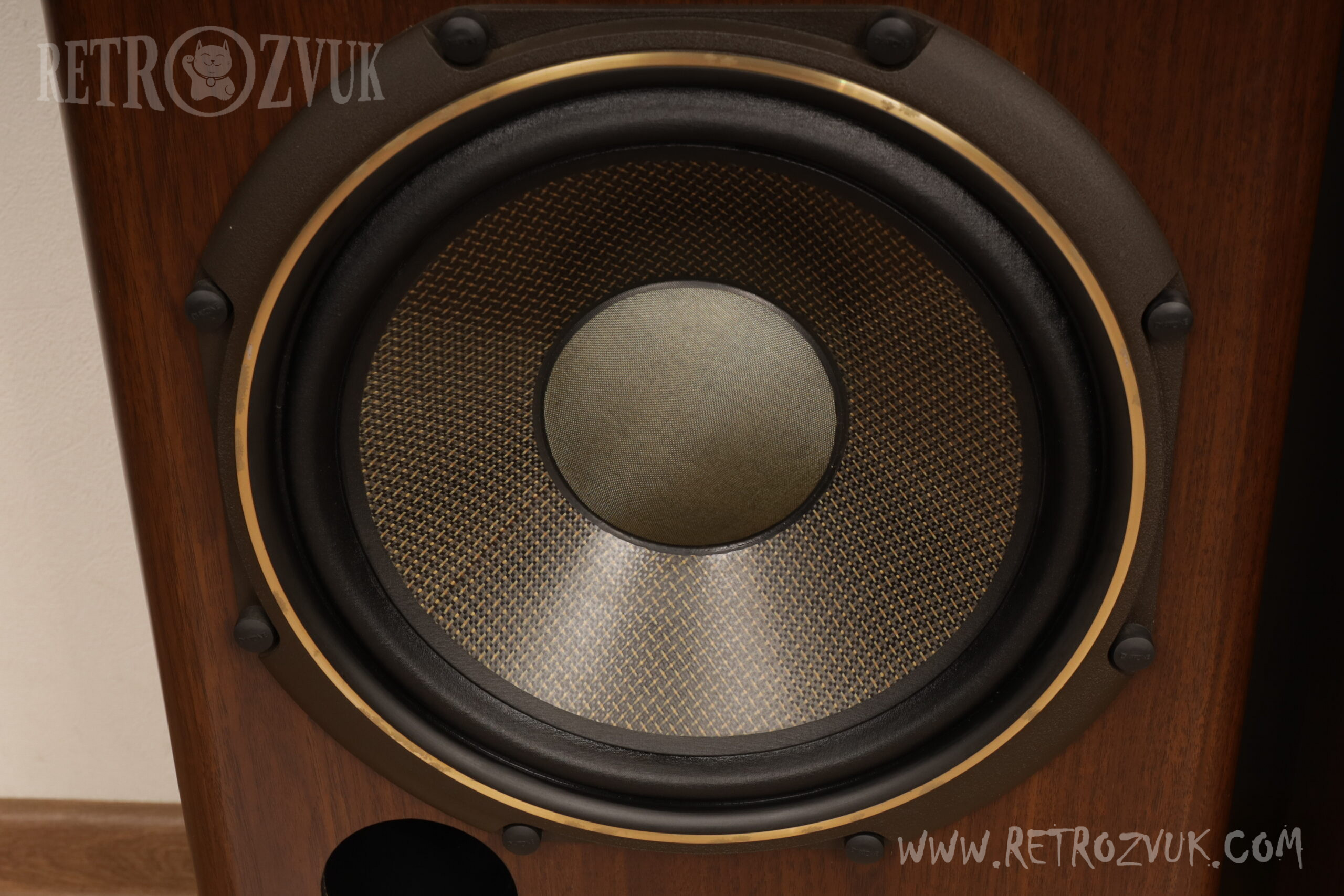

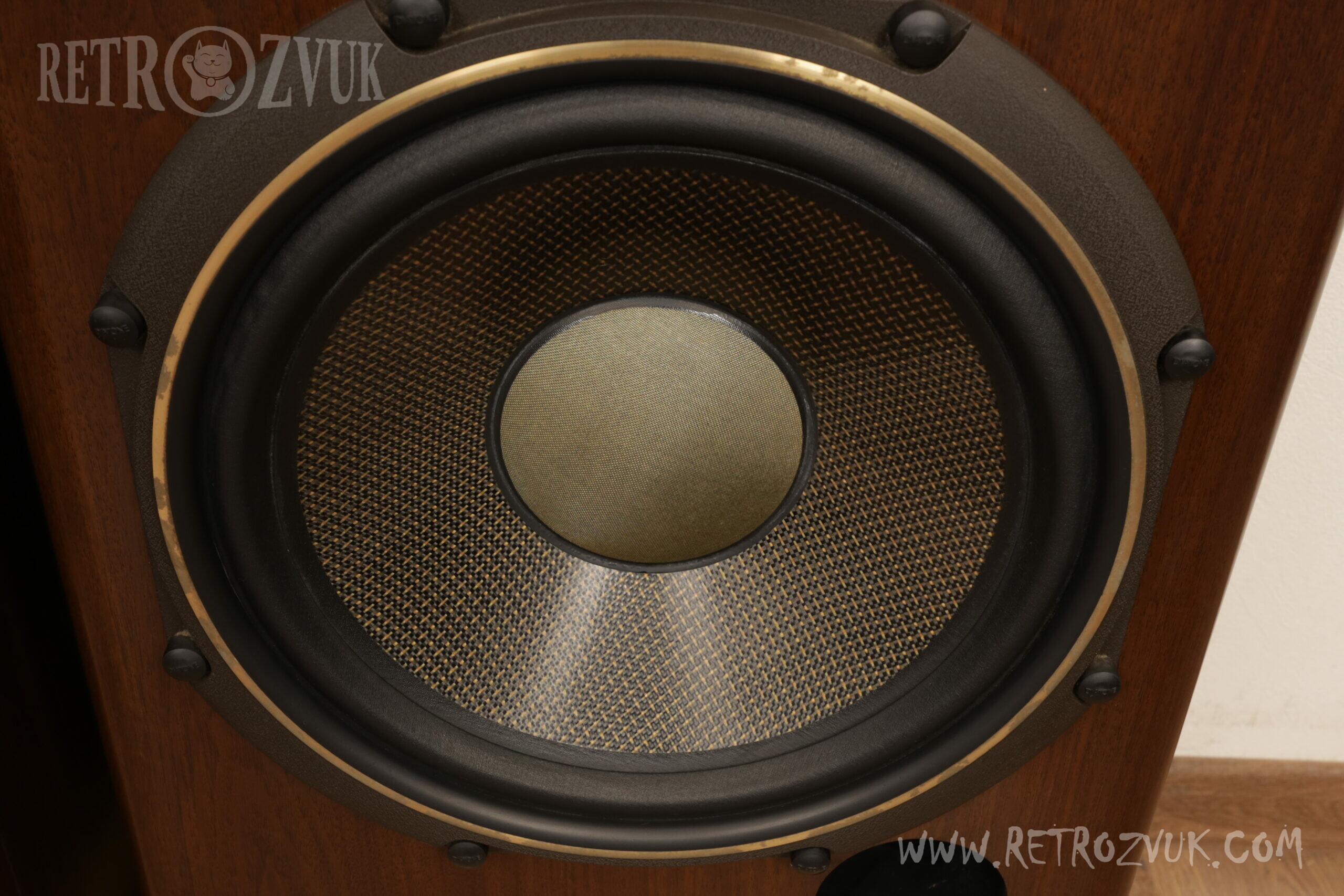

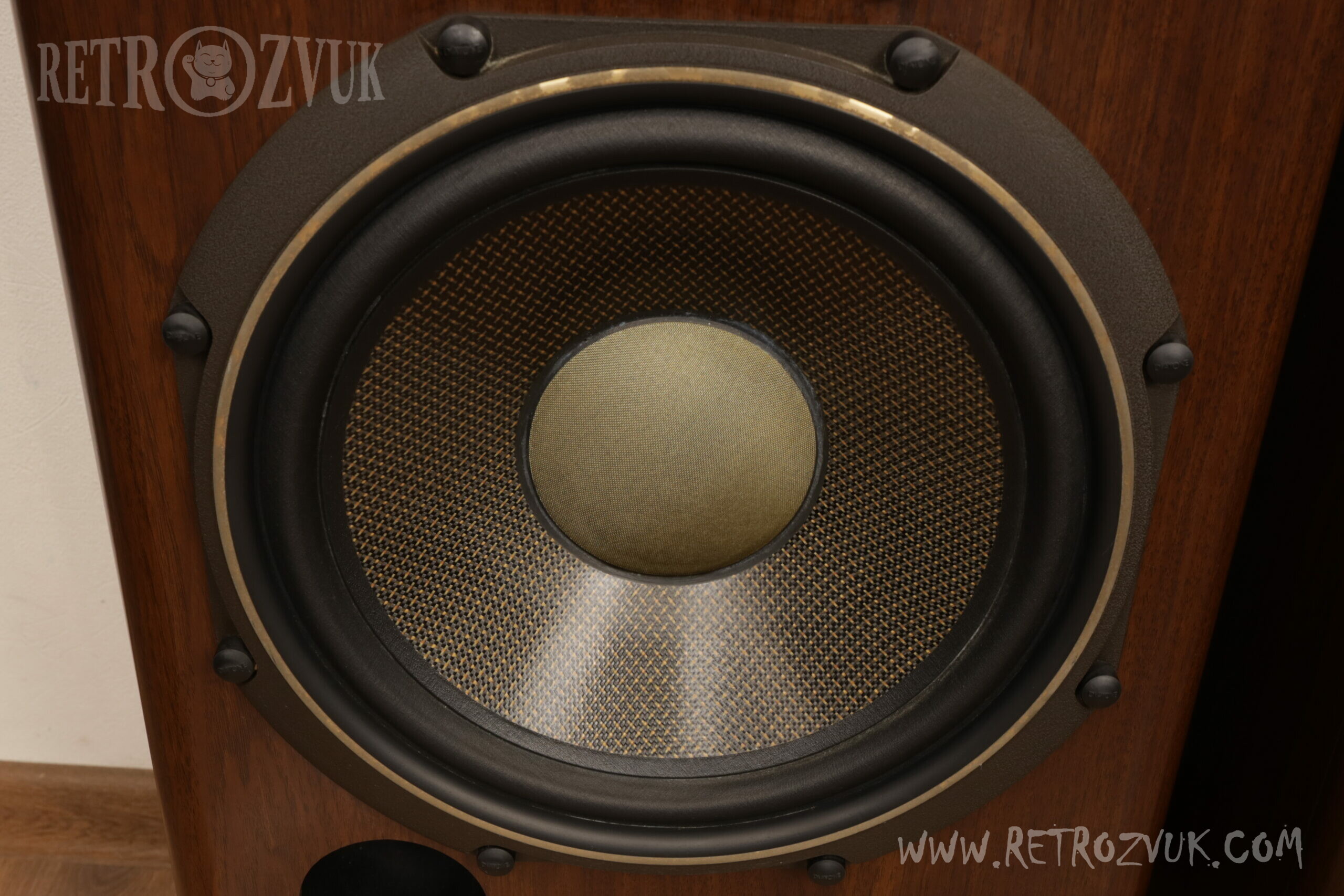

Низкочастотный динамик (31 см, конический)

• Используется диффузор Intraply Hybrid Honeycomb Cone (внутренняя гибридная сотово-сотовая структура).

  • Внешний слой выполнен из гибридного тканого материала на основе высокопрочного углеродного волокна (PAN) и ароматического полиамида (арамид).

  • Внутренний слой — из целлюлозного волокна.

  • Такая гибридная структура обеспечивает высокий удельный модуль упругости и оптимальное внутреннее демпфирование.

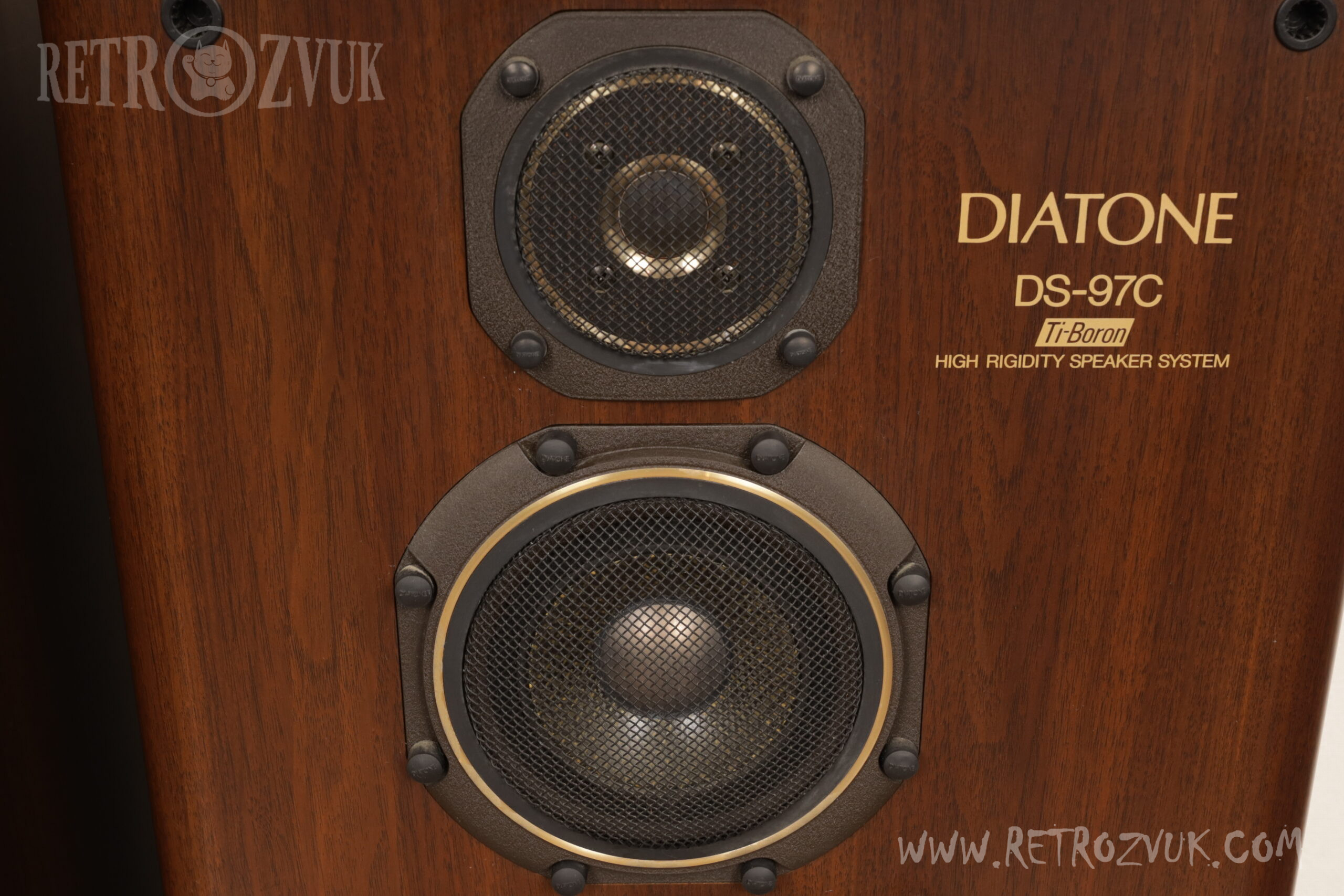

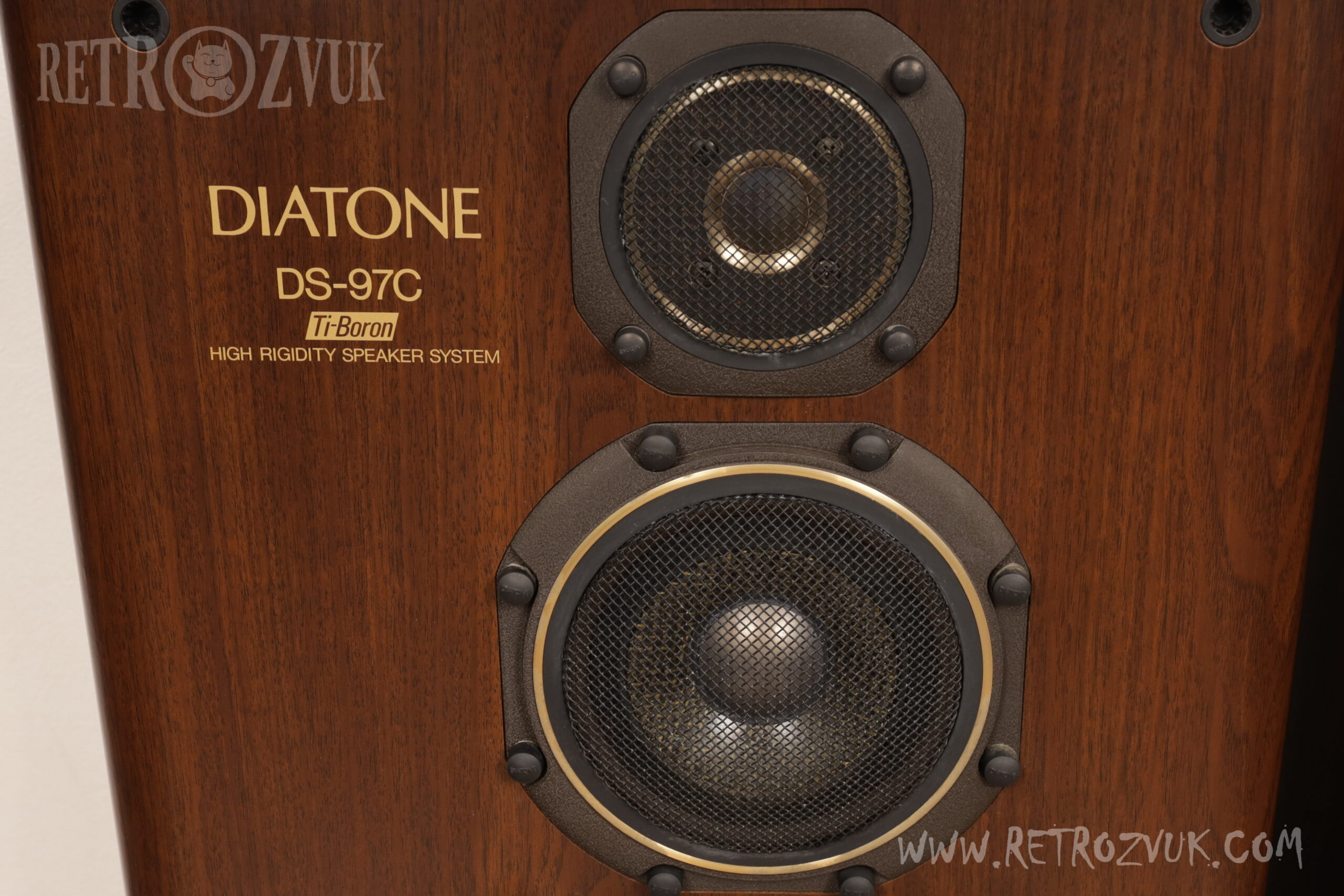

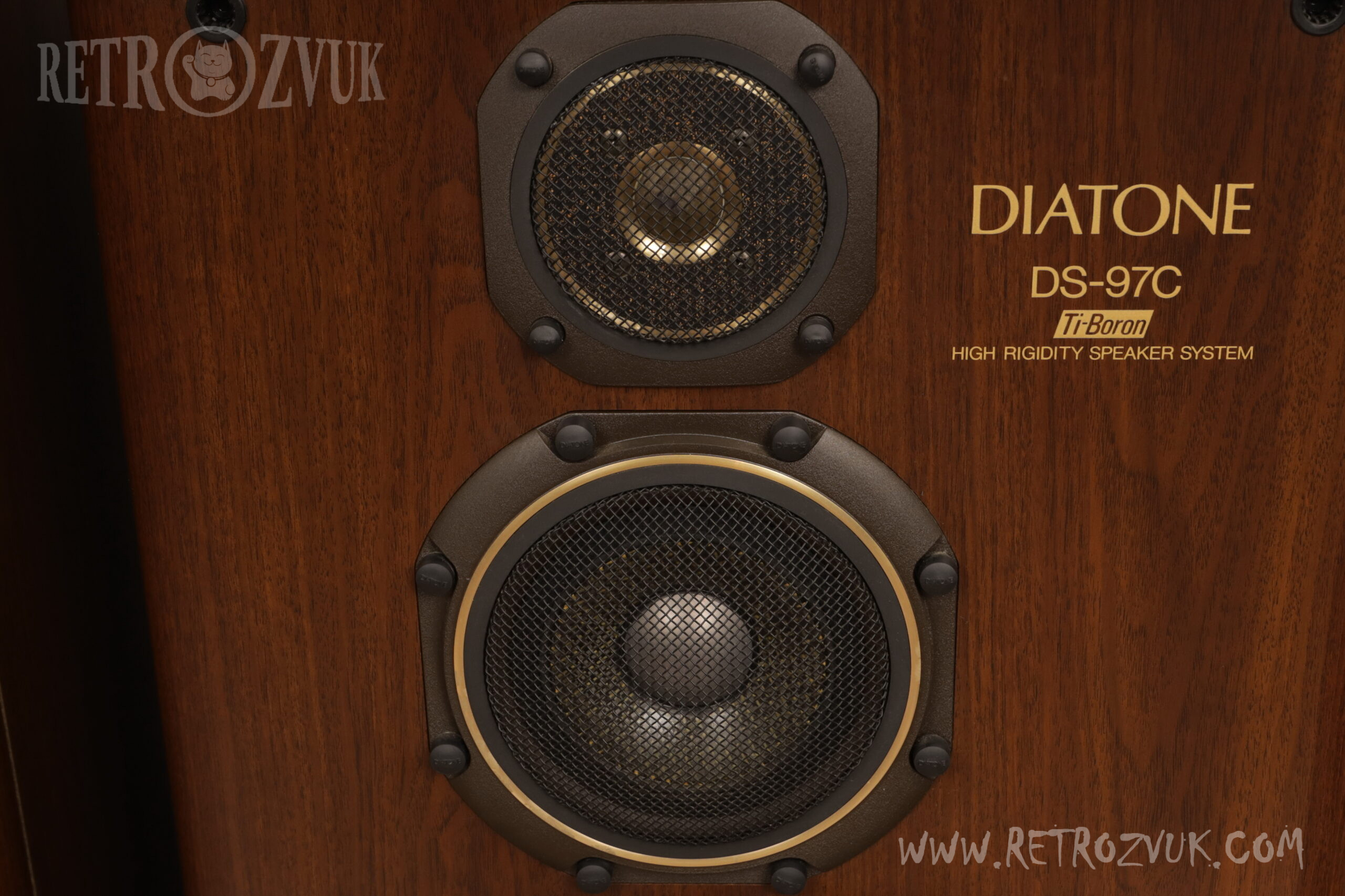

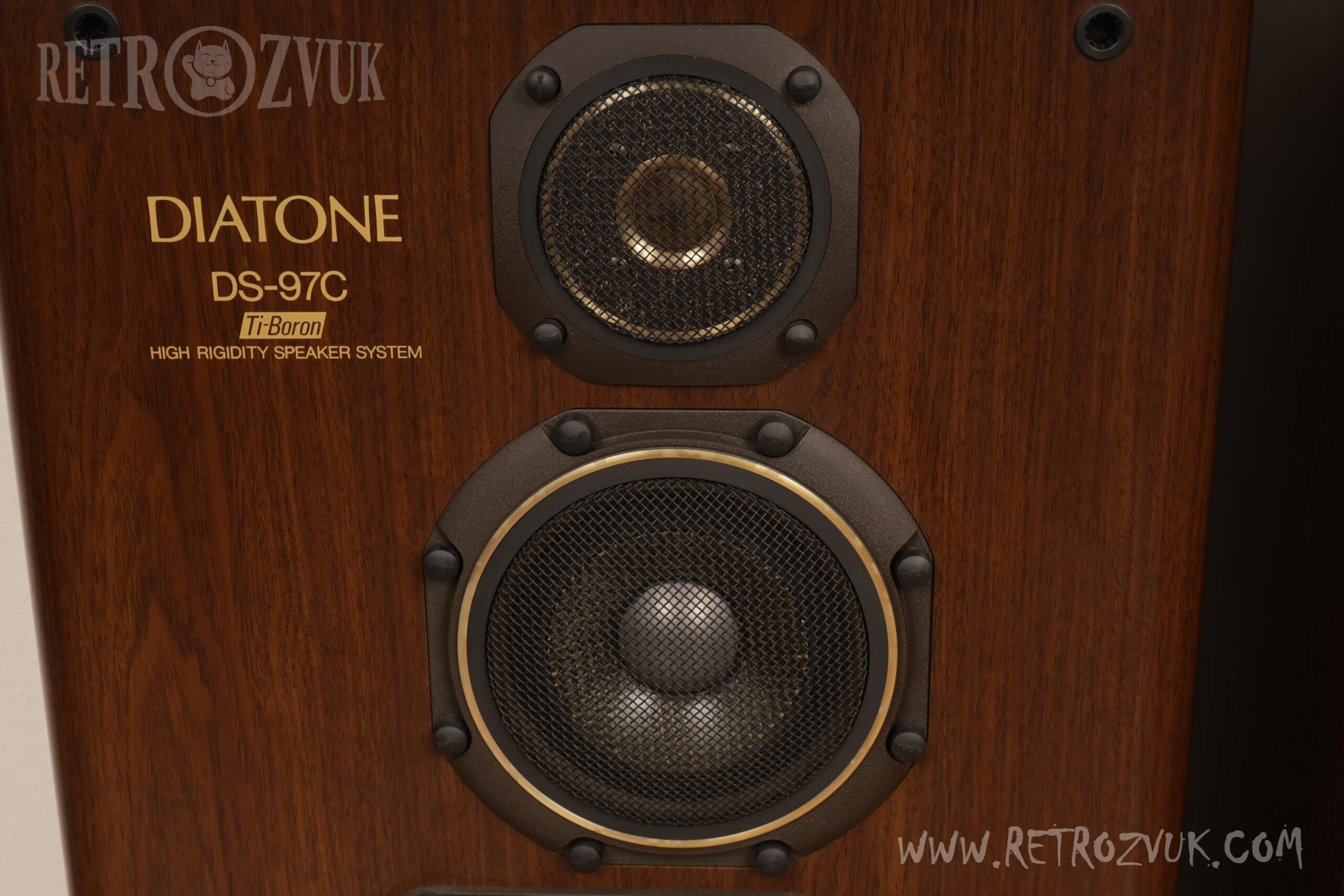

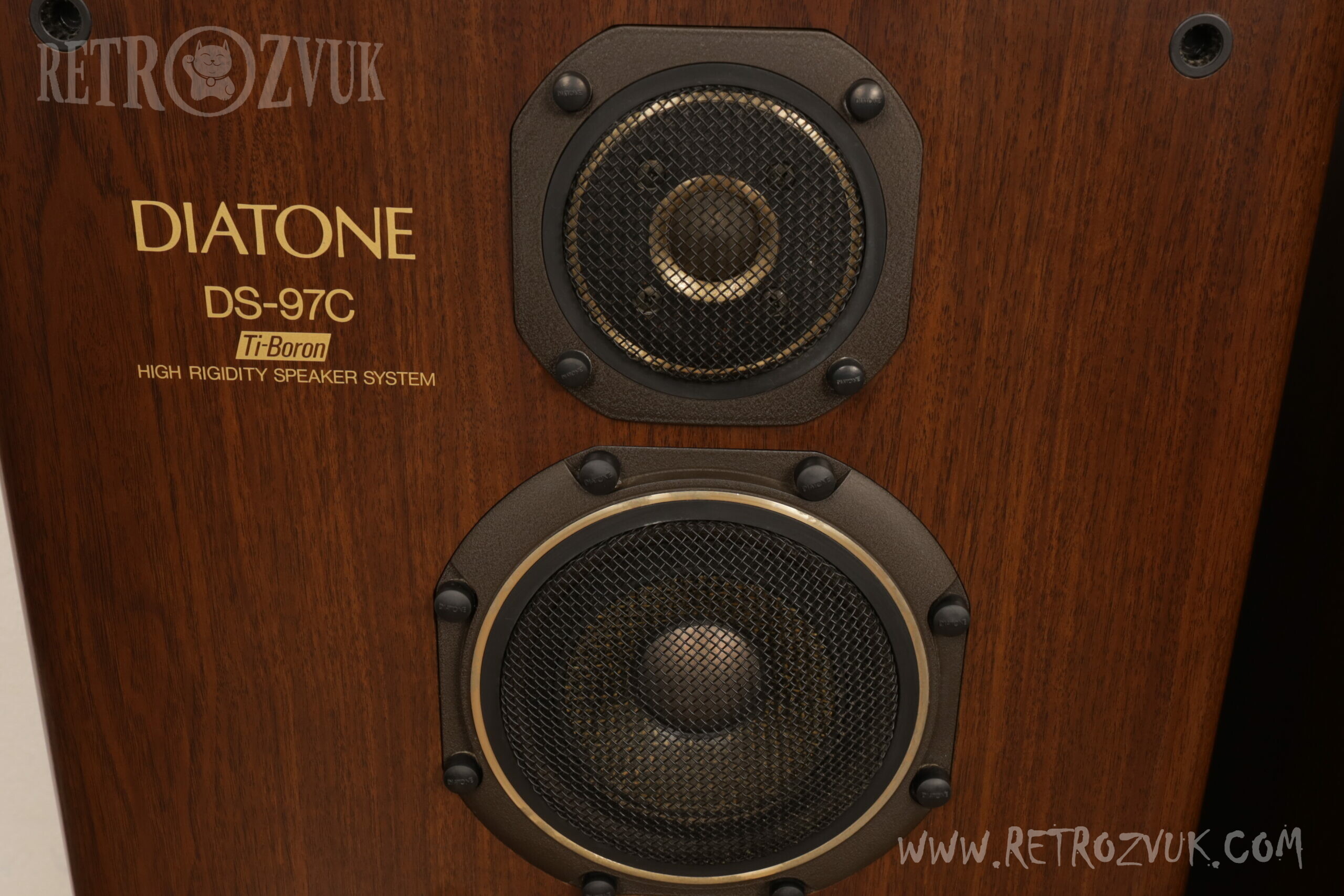

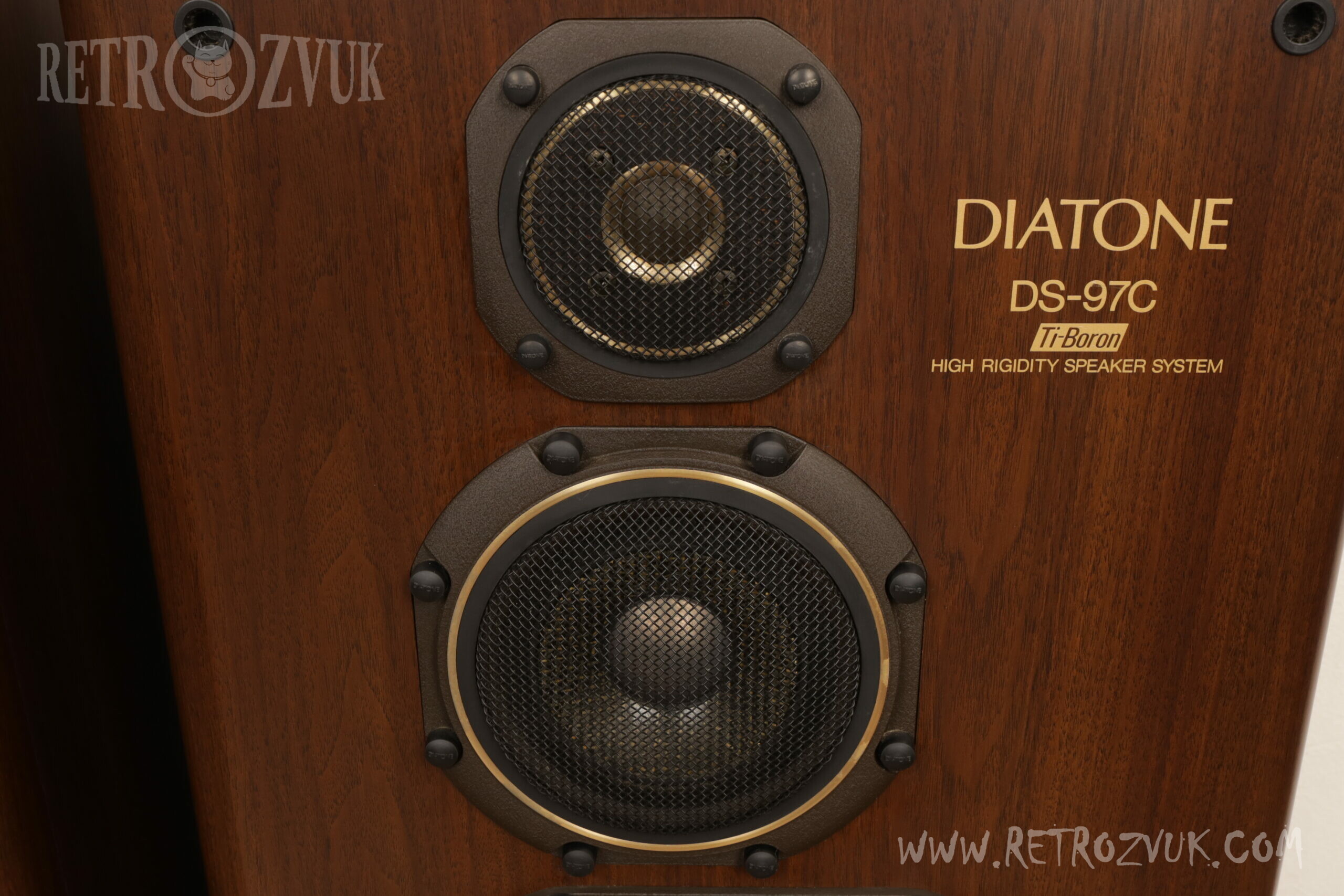

Среднечастотный динамик (12 см, конический)

• Диафрагма изготовлена из гибридного тканого материала в соотношении арамид/углеродное волокно 1:2, что обеспечивает легкость, высокую жесткость и внутреннее демпфирование.

• Двухслойная конструкция с использованием углеродного перекрестного материала обеспечивает высокий удельный модуль упругости и коэффициент демпфирования.

• Центральный колпачок (S.R. Titan Dome) изготовлен из титана с упрочненной поверхностью, что сочетает высокий удельный модуль упругости и демпфирование. Гибридная конструкция (купольная диафрагма + конический диффузор) обеспечивает плавный переход.

• Используется гофрированный подвес (Roll Edge) с отличной линейностью амплитуды.

• Динамик установлен в деревянной задней камере, которая обеспечивает достаточный объем, высокую прочность и предотвращает взаимодействие с НЧ-секцией.

Высокочастотный динамик (2.5 см, купольный)

• В диафрагме используется фирменный материал Diatone — Бор.

• Конструкция D.U.D., в которой диафрагма и каркас звуковой катушки объединены в одно целое, обеспечивает передачу энергии от катушки к диафрагме без потерь. Это улучшает переходные характеристики, расширяет ВЧ-диапазон, повышает линейность и мощность.

• Высокожесткая конструкция крепления D.M. (Direct Mount) также является гибридной: вся пластина магнитной системы крепится с помощью алюминиевого сплава Sting для гашения собственных резонансов магнитной цепи, обеспечивая жесткость и демпфирование.

Общие особенности

• Все динамики имеют магнитное экранирование.

• Для подавления паразитных призвуков от вибраций крепежных болтов используются демпфирующие колпачки на болтах.

Разделительный фильтр

• В ВЧ-звене используются катушки без сердечника с низкими искажениями для нейтральной передачи звука.

• Раздельное питание и раздельное расположение компонентов фильтра исключают взаимное влияние между динамиками и секциями фильтра.

• Применяется обжимной монтаж проводов.

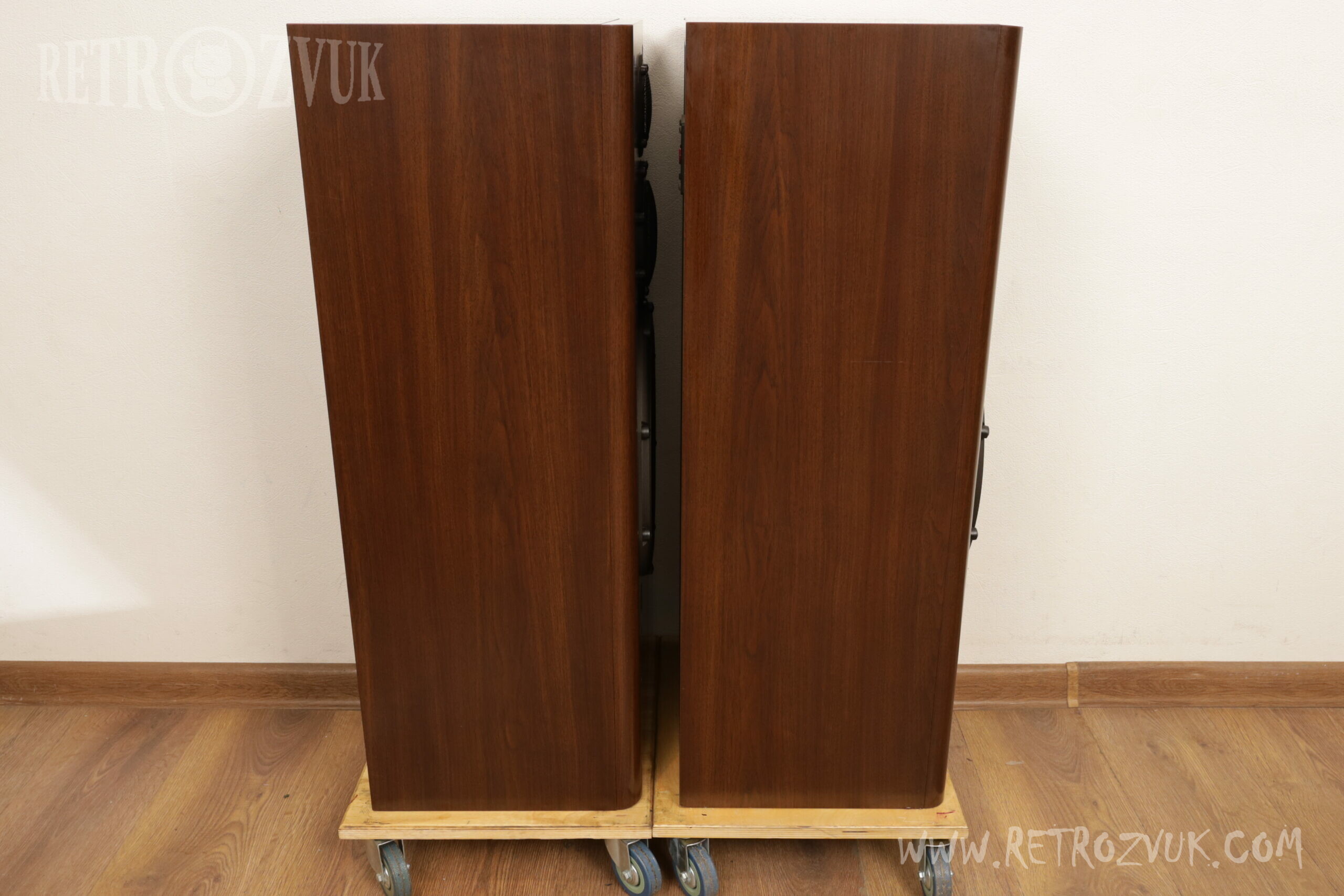

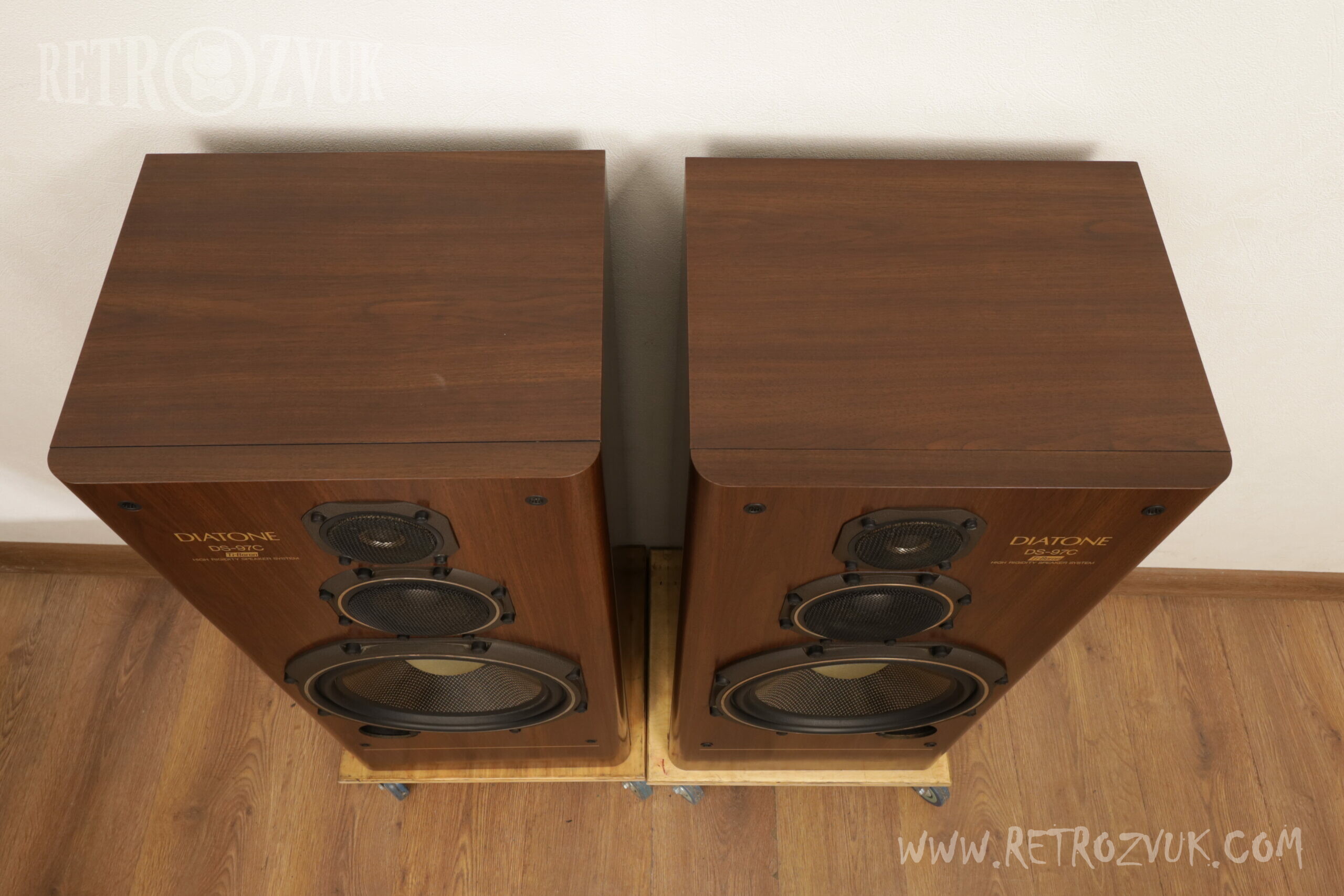

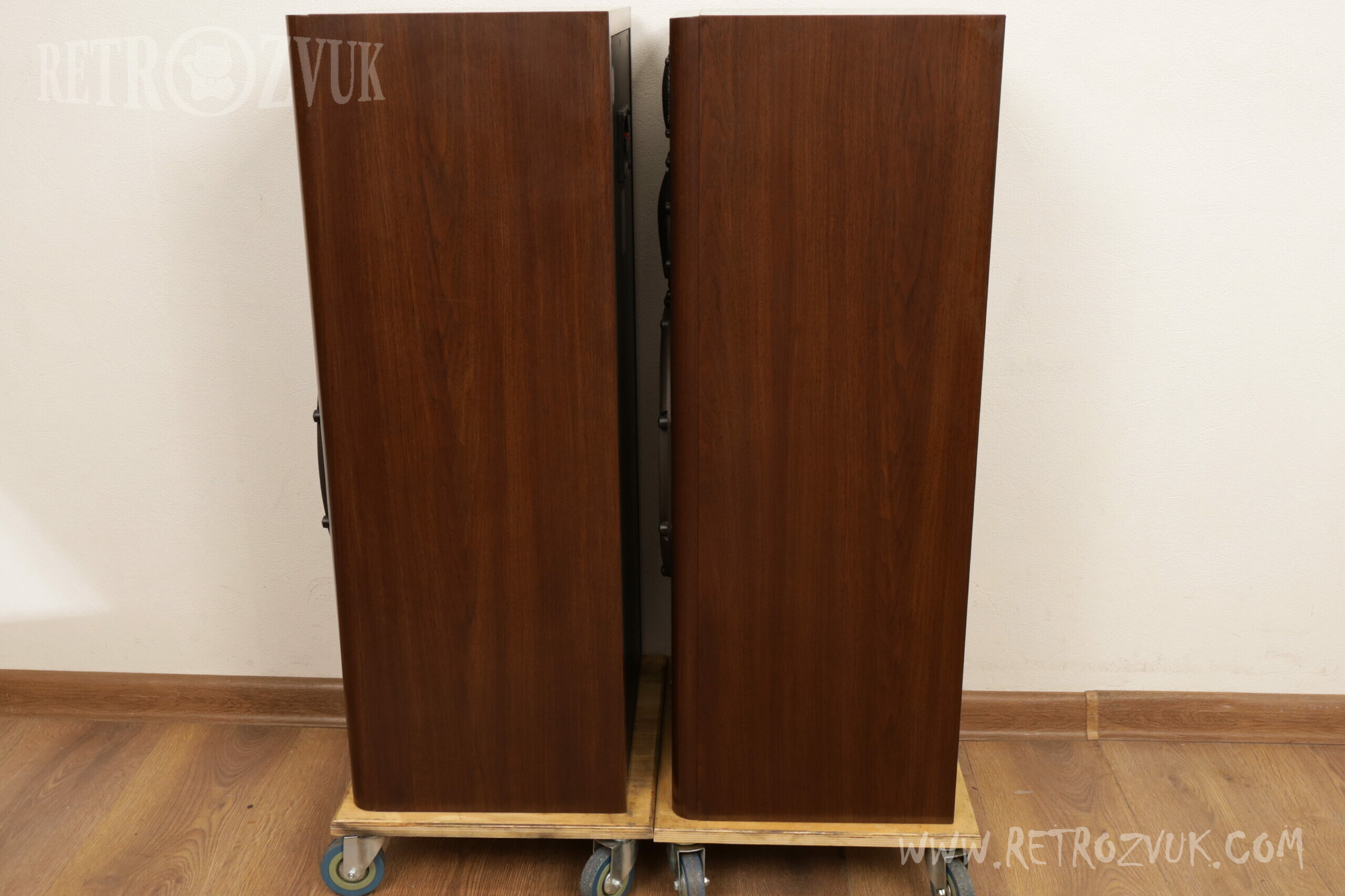

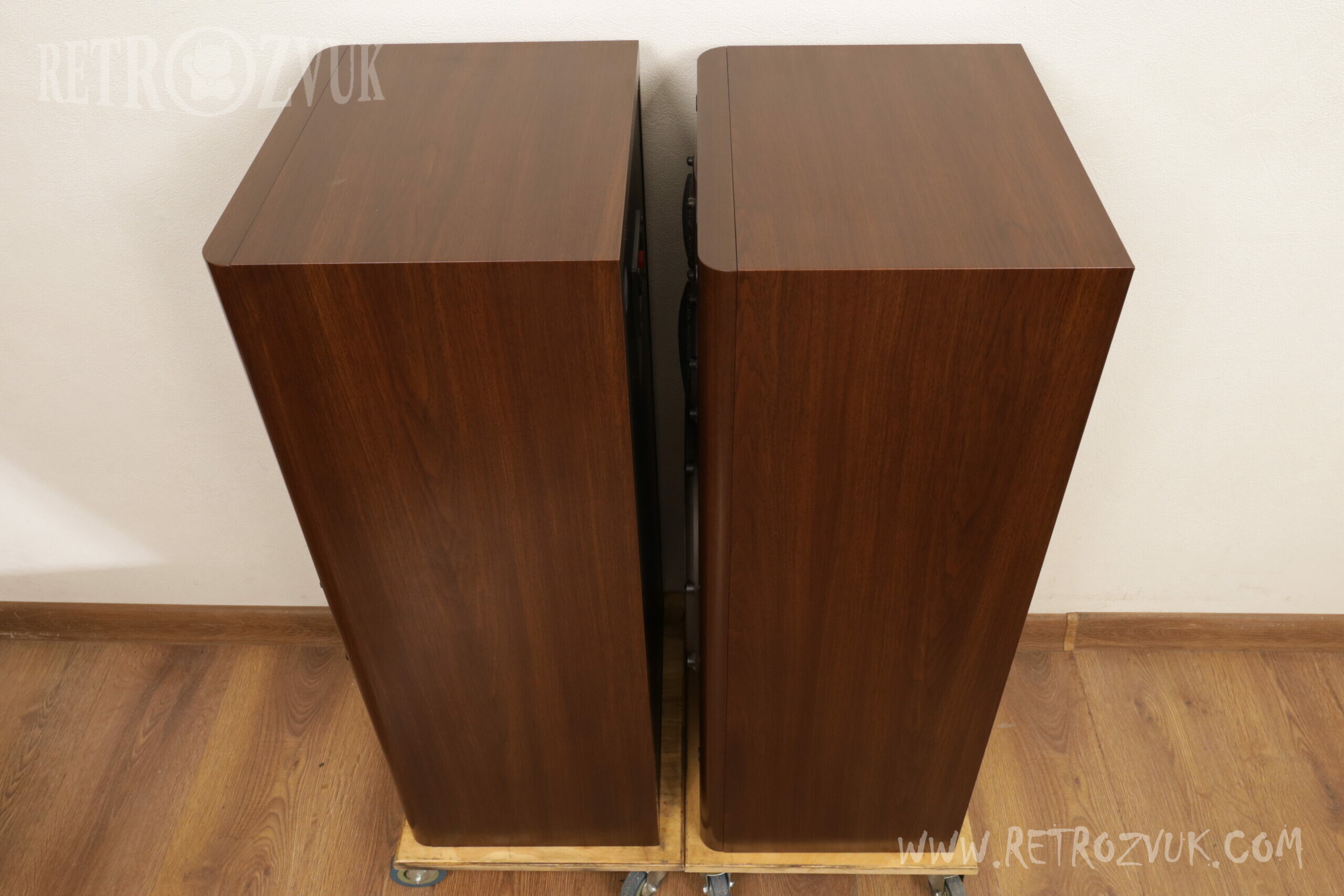

Передняя панель и корпус

• Передняя панель имеет скошенные боковые кромки для снижения дифракционных эффектов.

• Корпус объемом ~80 литров выполнен по схеме фазоинвертора.

• Передняя панель изготовлена из двухслойной древесины толщиной 30 мм для подавления резонансов.

• Смещение НЧ-динамика ближе к центру панели подавляет низкочастотные стоячие волны (особенно в вертикальной плоскости), а дополнительные ребра жесткости рассеивают резонансные частоты, что позволяет минимизировать использование демпфирующих материалов.

• Туннель фазоинвертора изготовлен из полипропилена с неорганическим наполнителем (толщина 5 мм). Его плавно изгибающаяся форма, переходящая от круглого входного сечения к эллиптическому (при постоянной площади), предотвращает излучение внутренних стоячих волн, снижает сопротивление потоку и подавляет собственные резонансы туннеля.

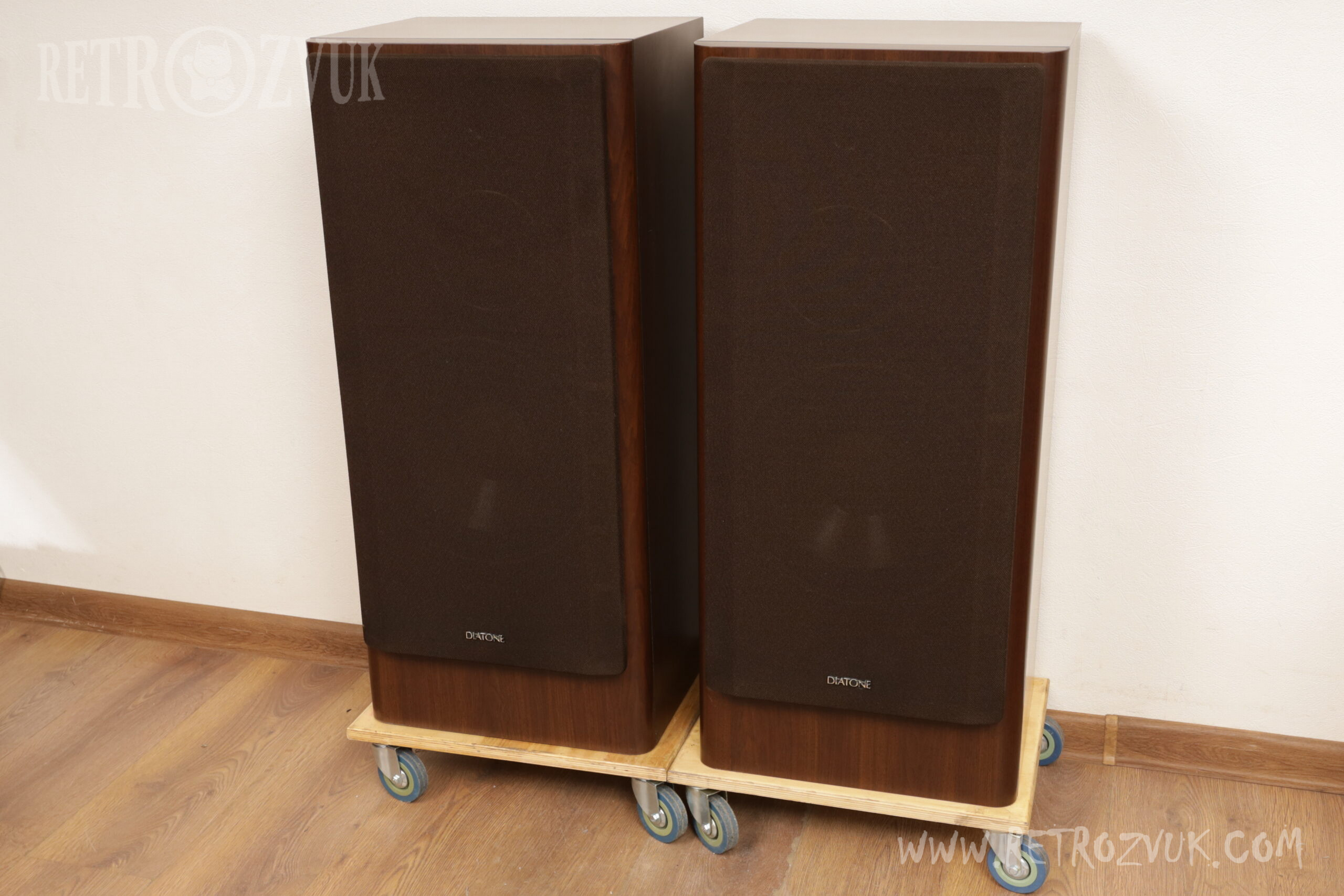

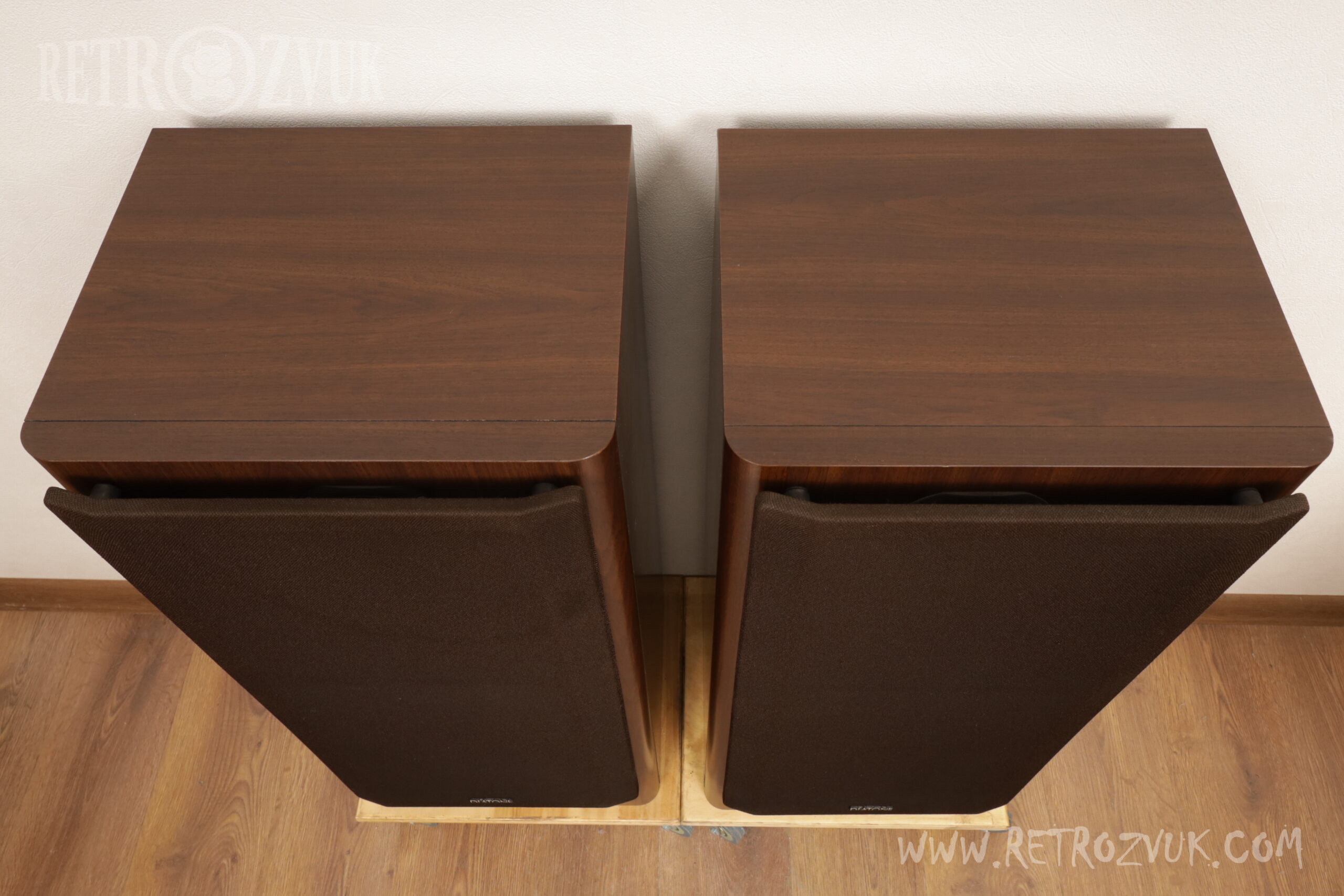

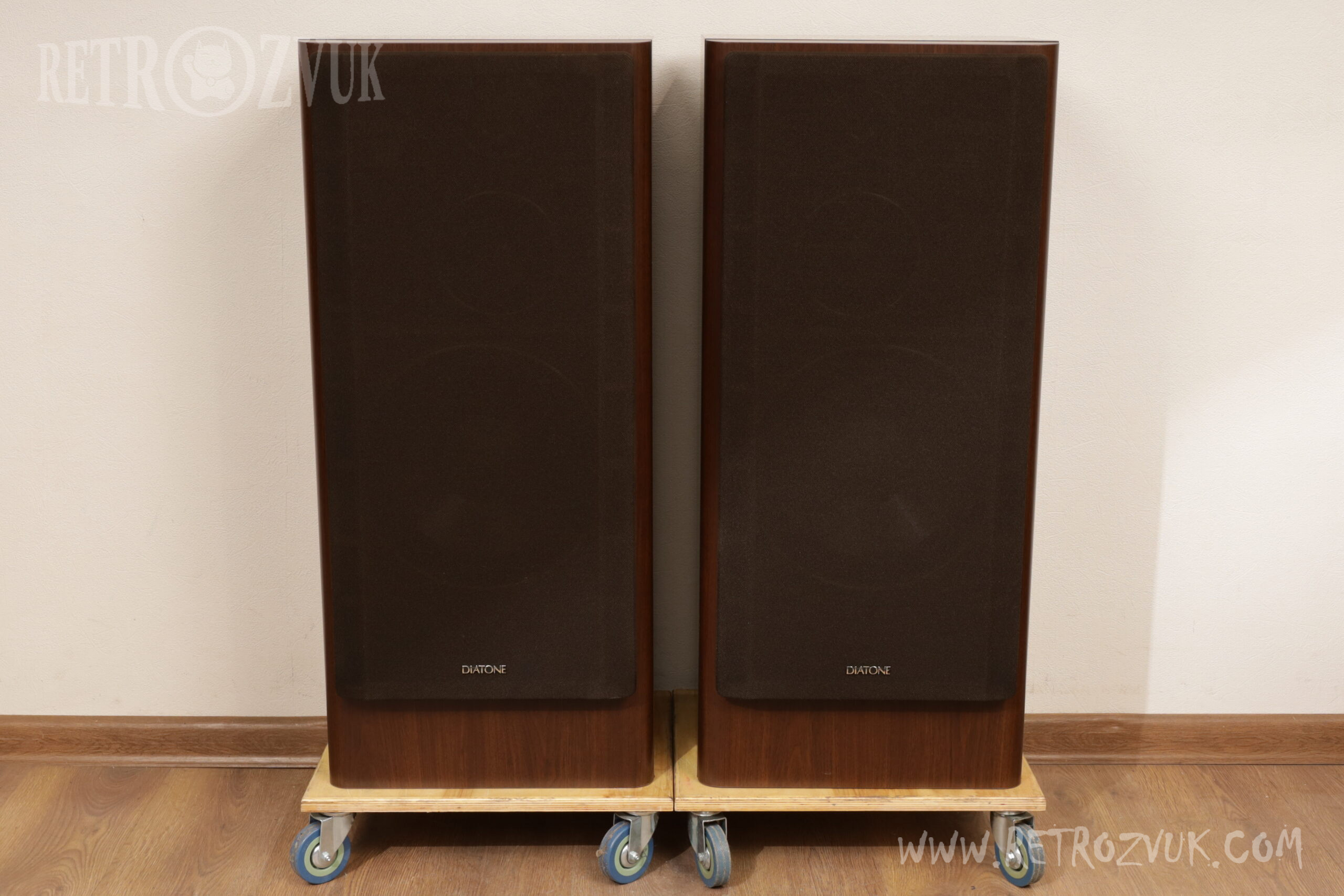

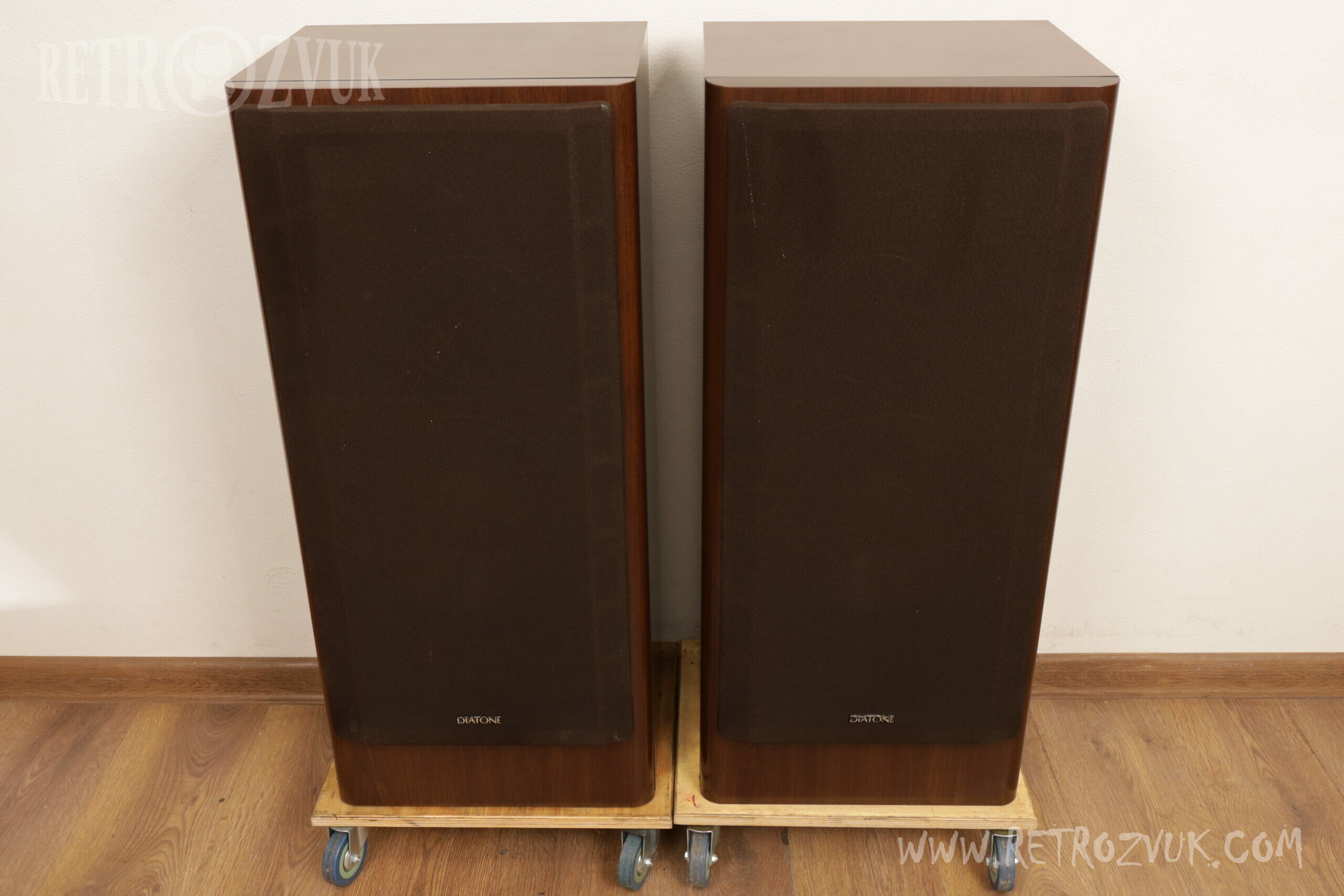

• Защитная сетка (Net Grille) имеет широко открытые боковые стороны и двойную усиленную раму для высокой жесткости и акустической прозрачности.

Комплектация

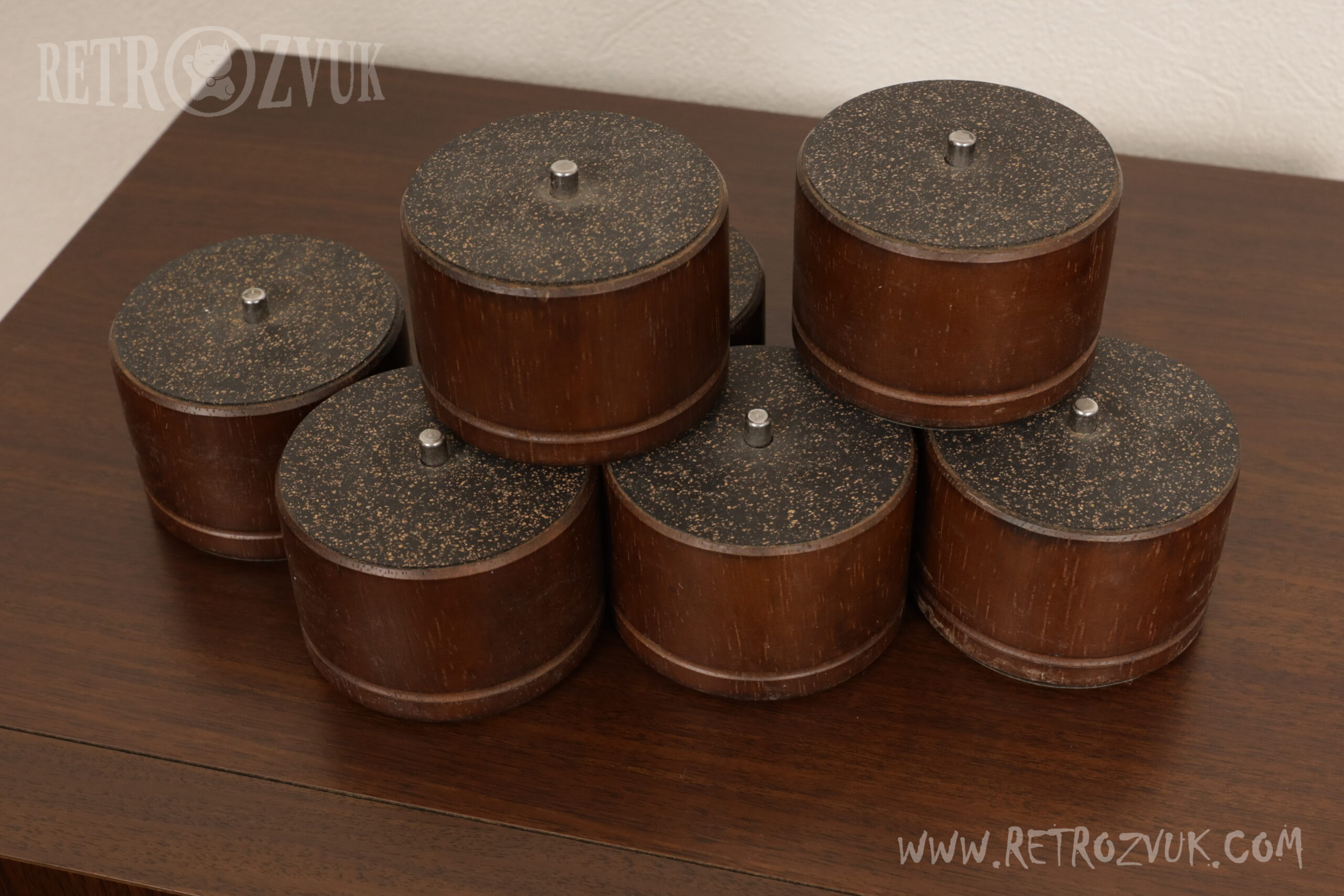

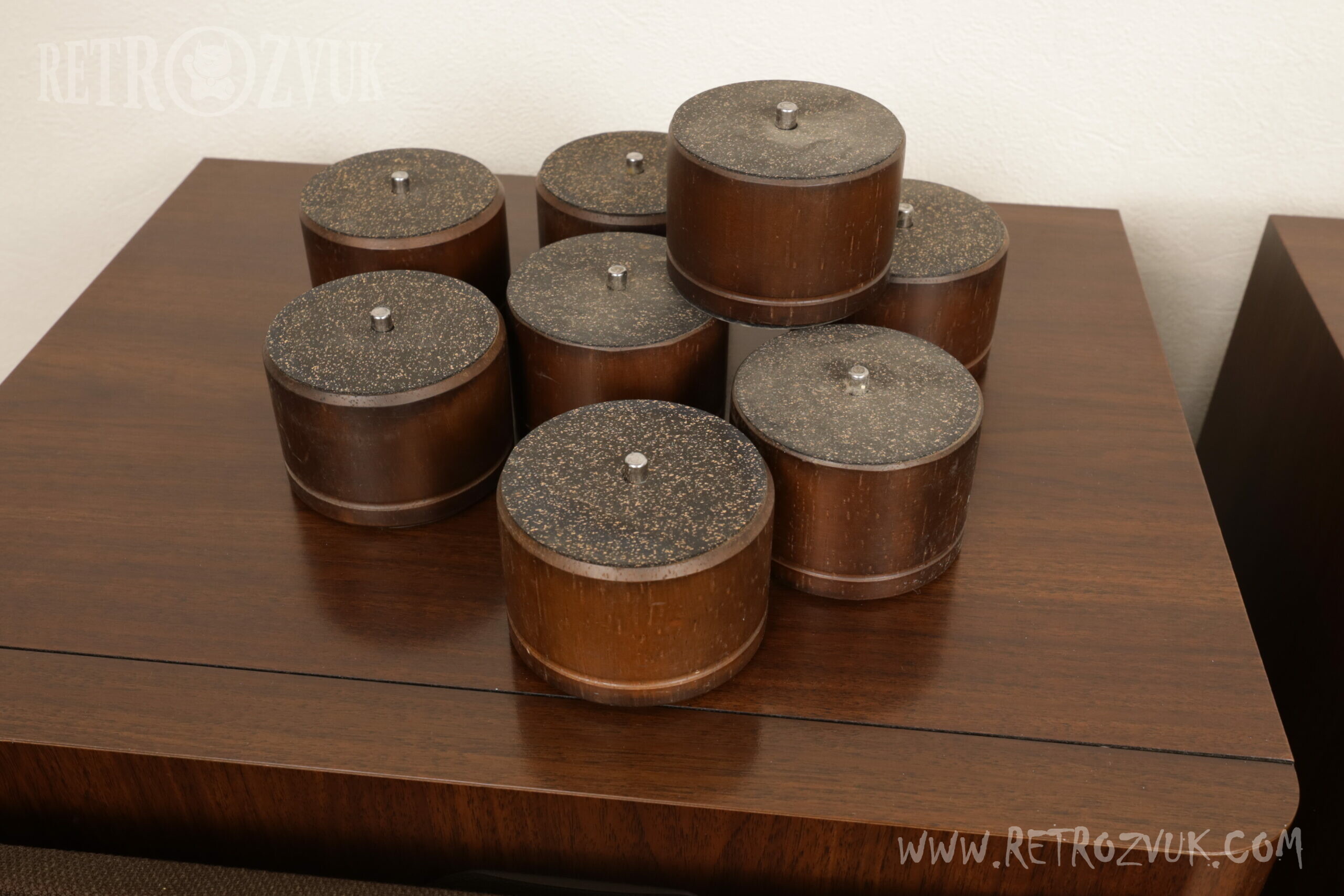

• В комплект входят специальные акустические базы (стойки).
