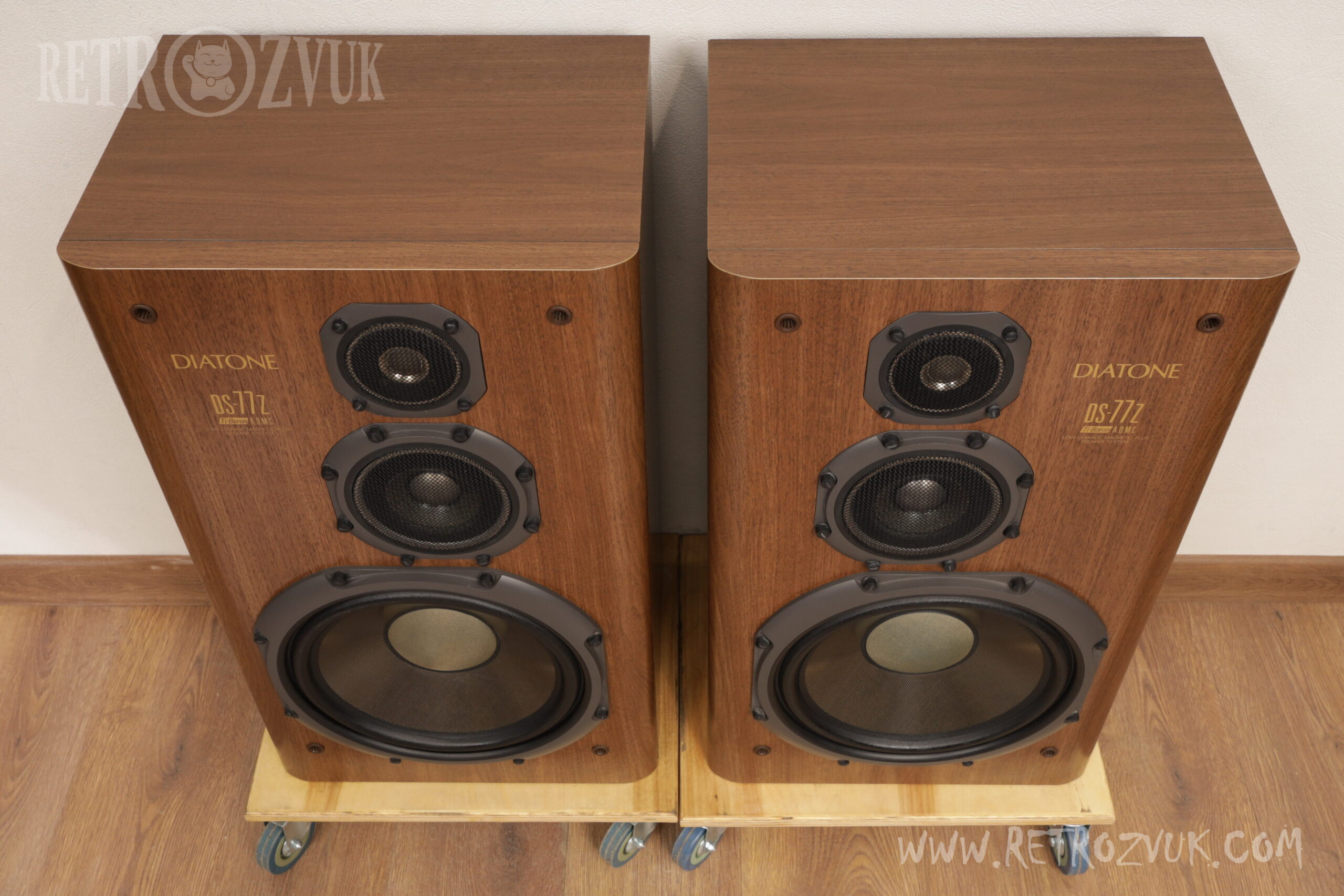

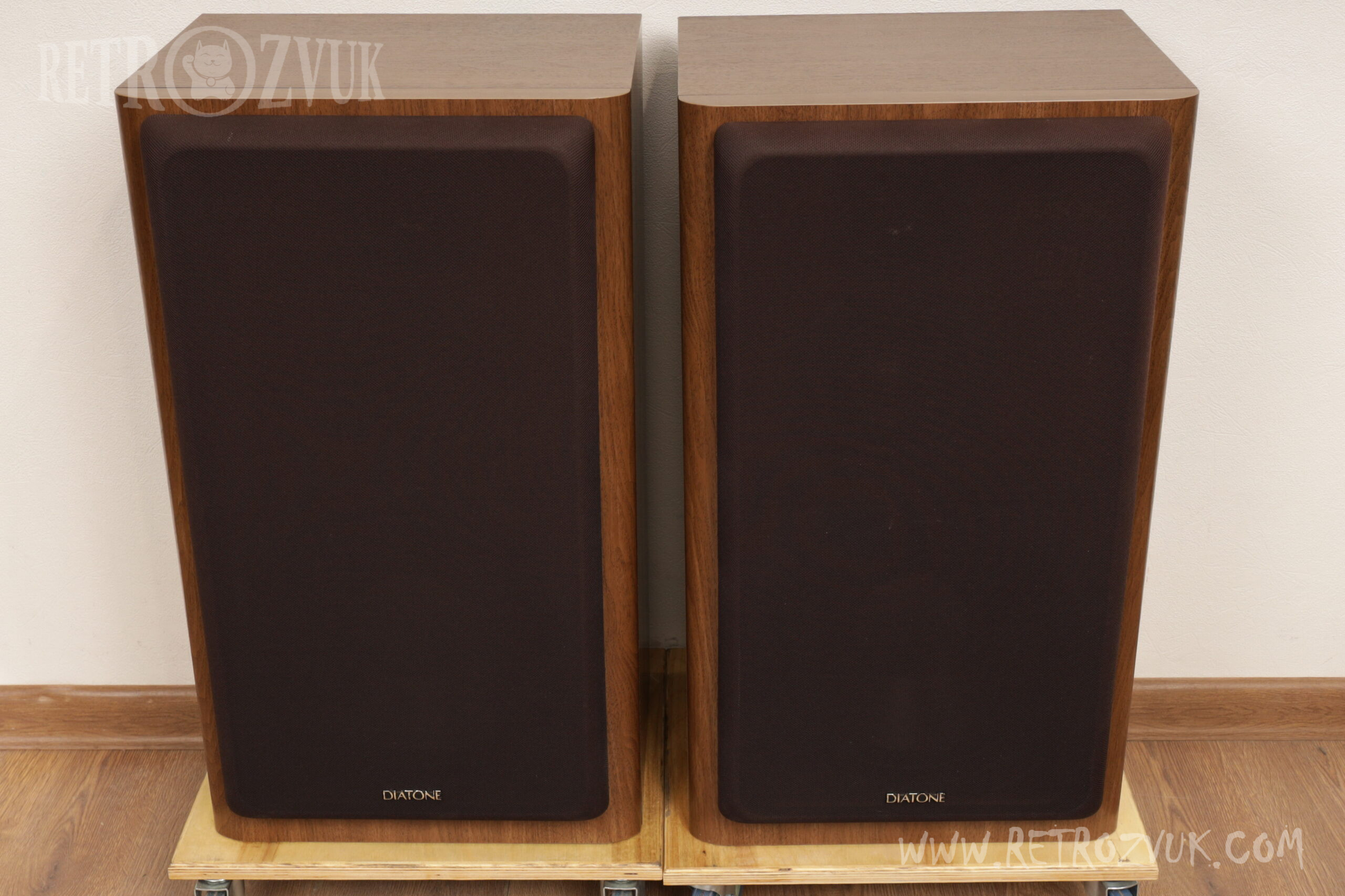

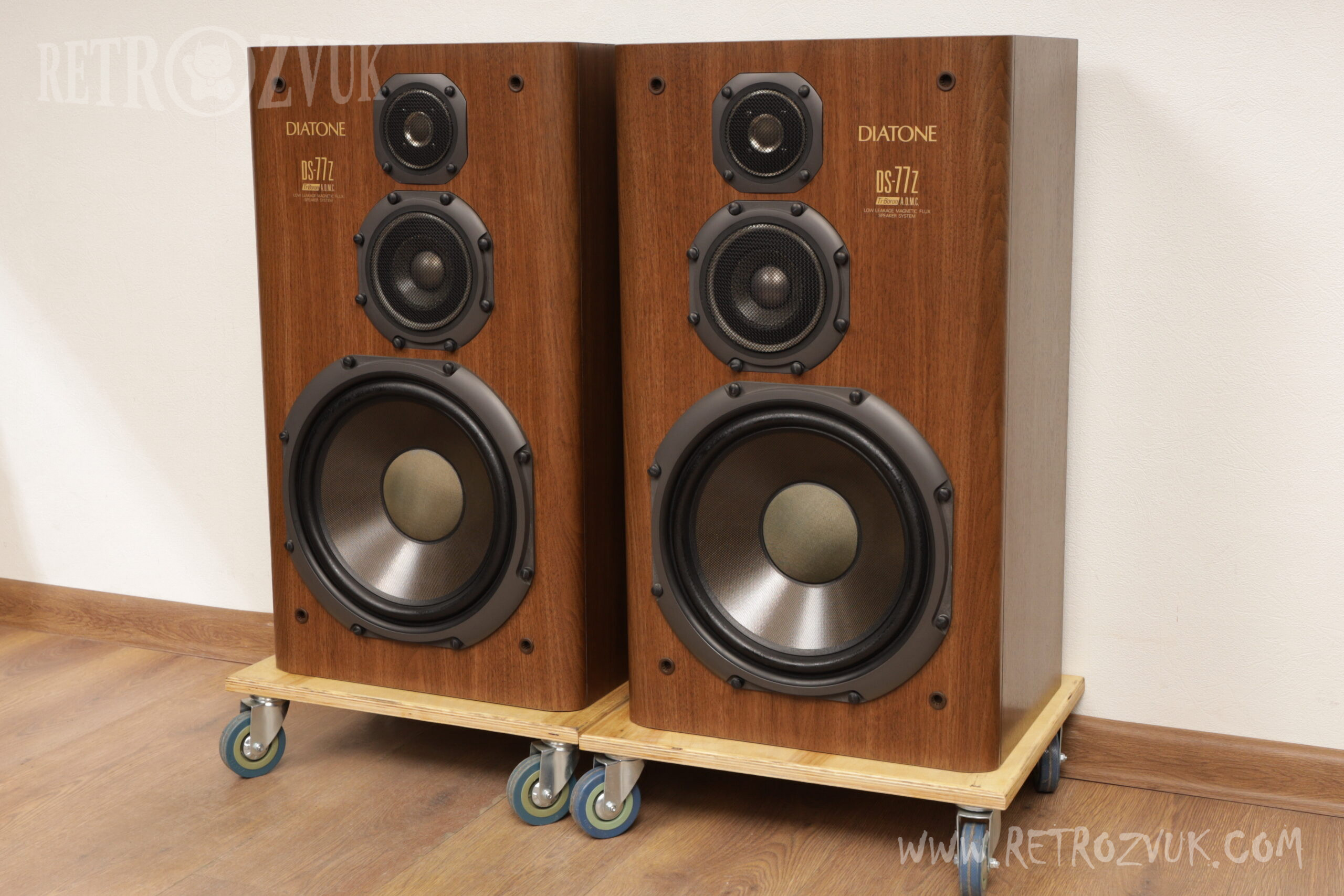

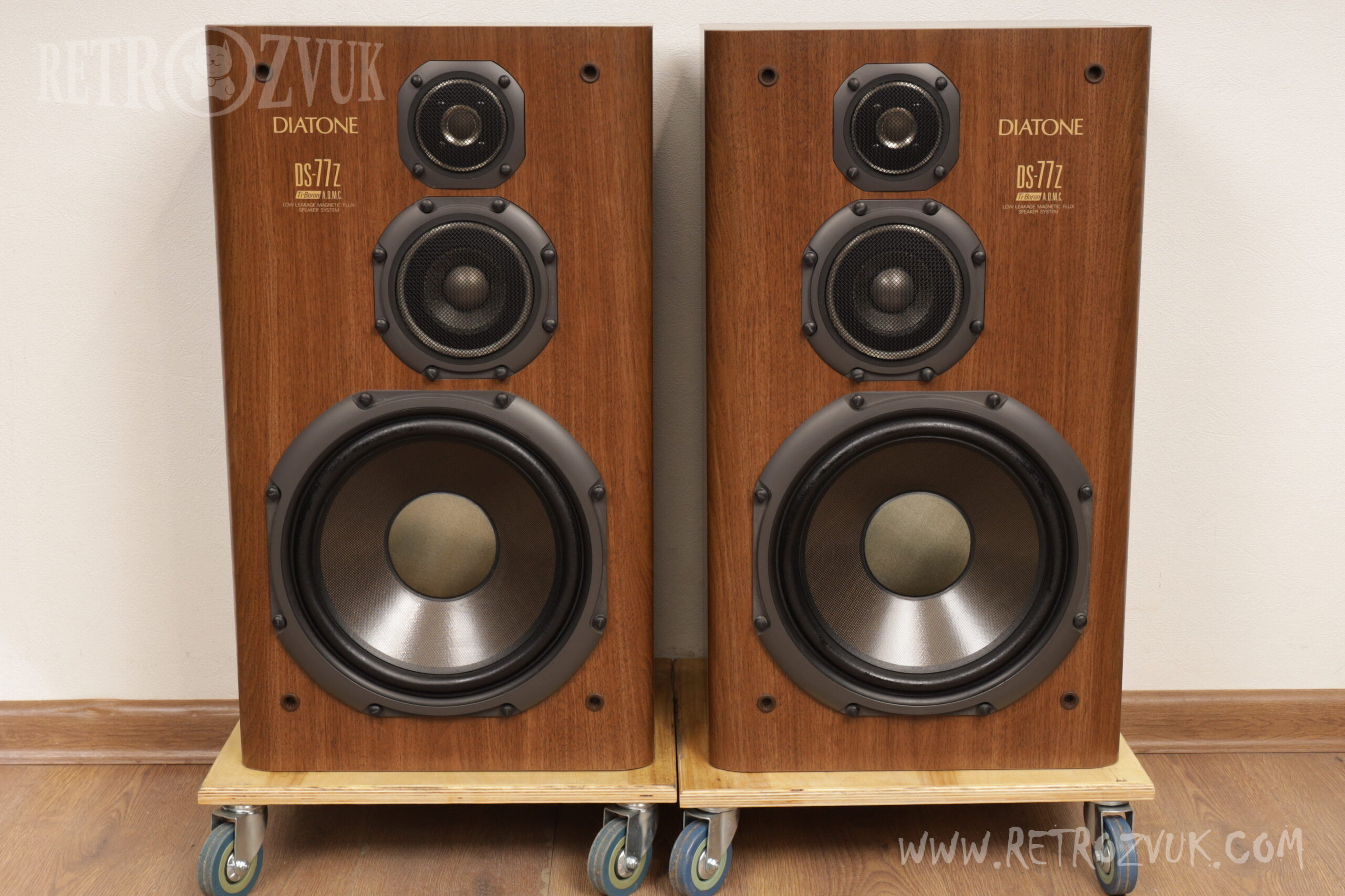

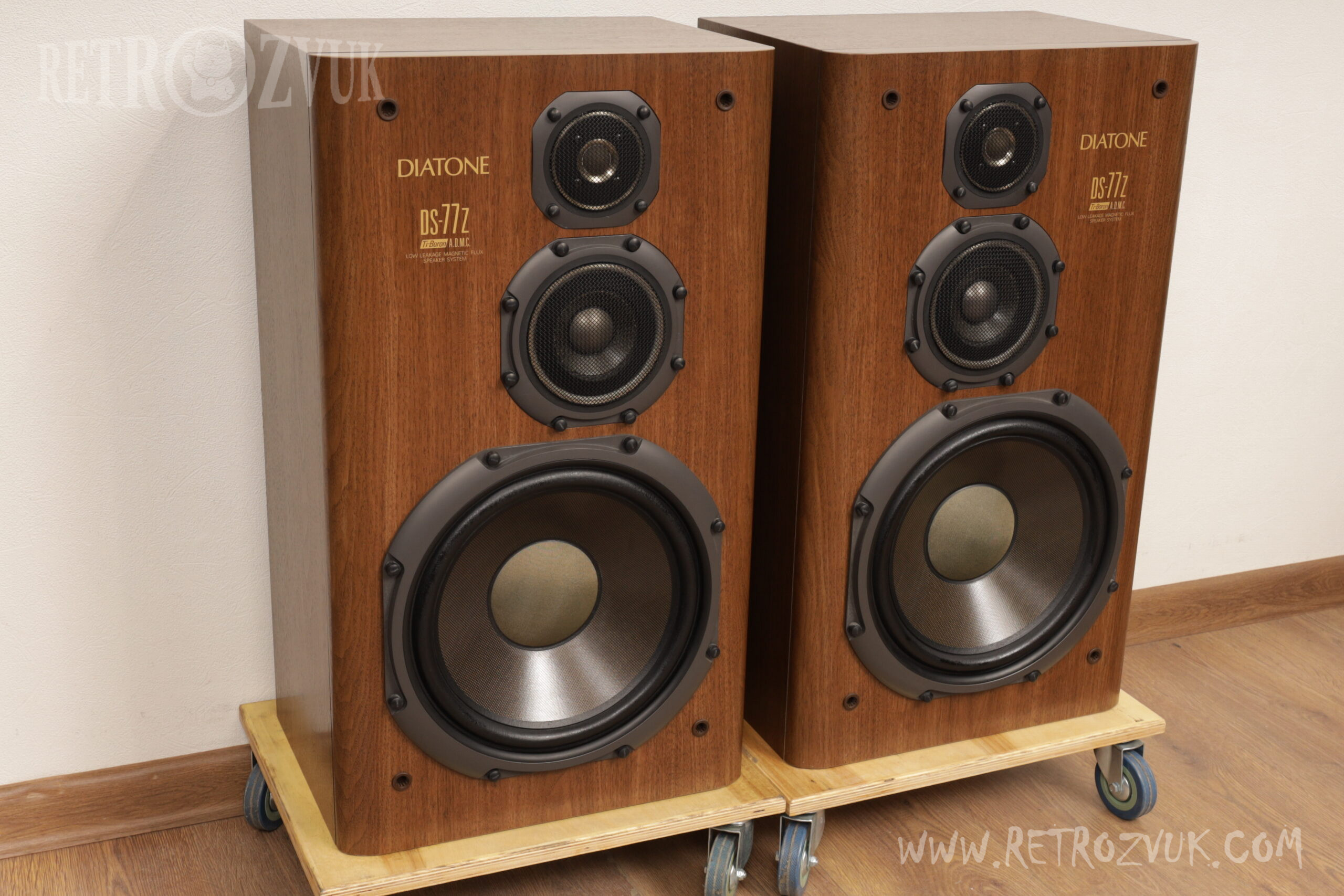

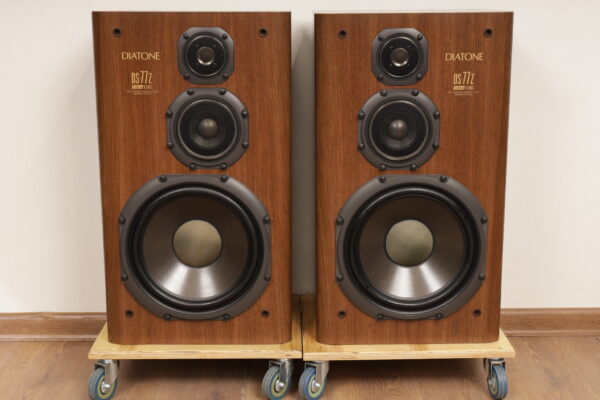

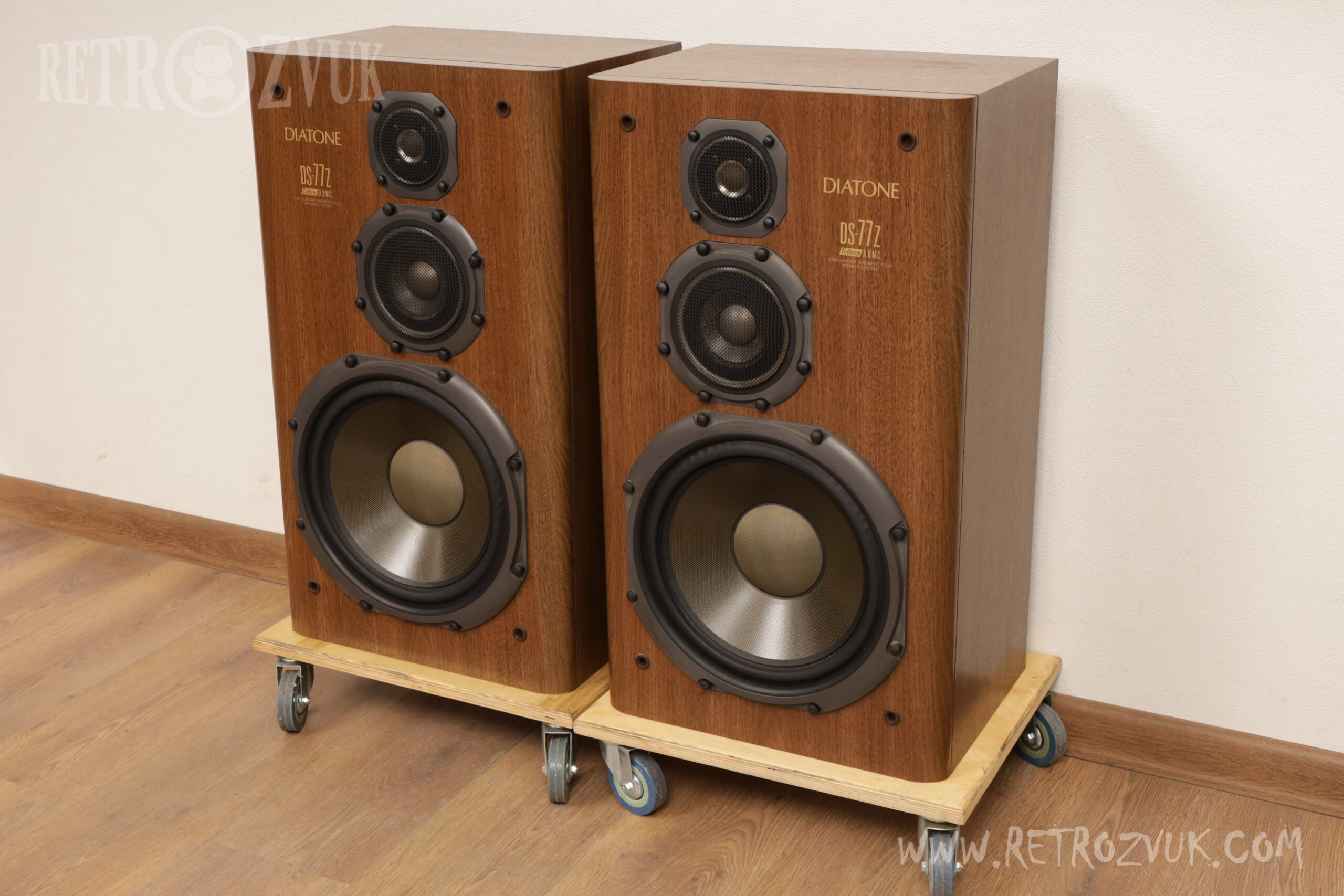

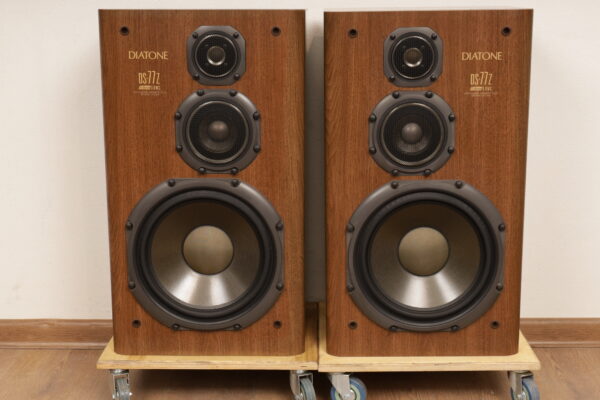

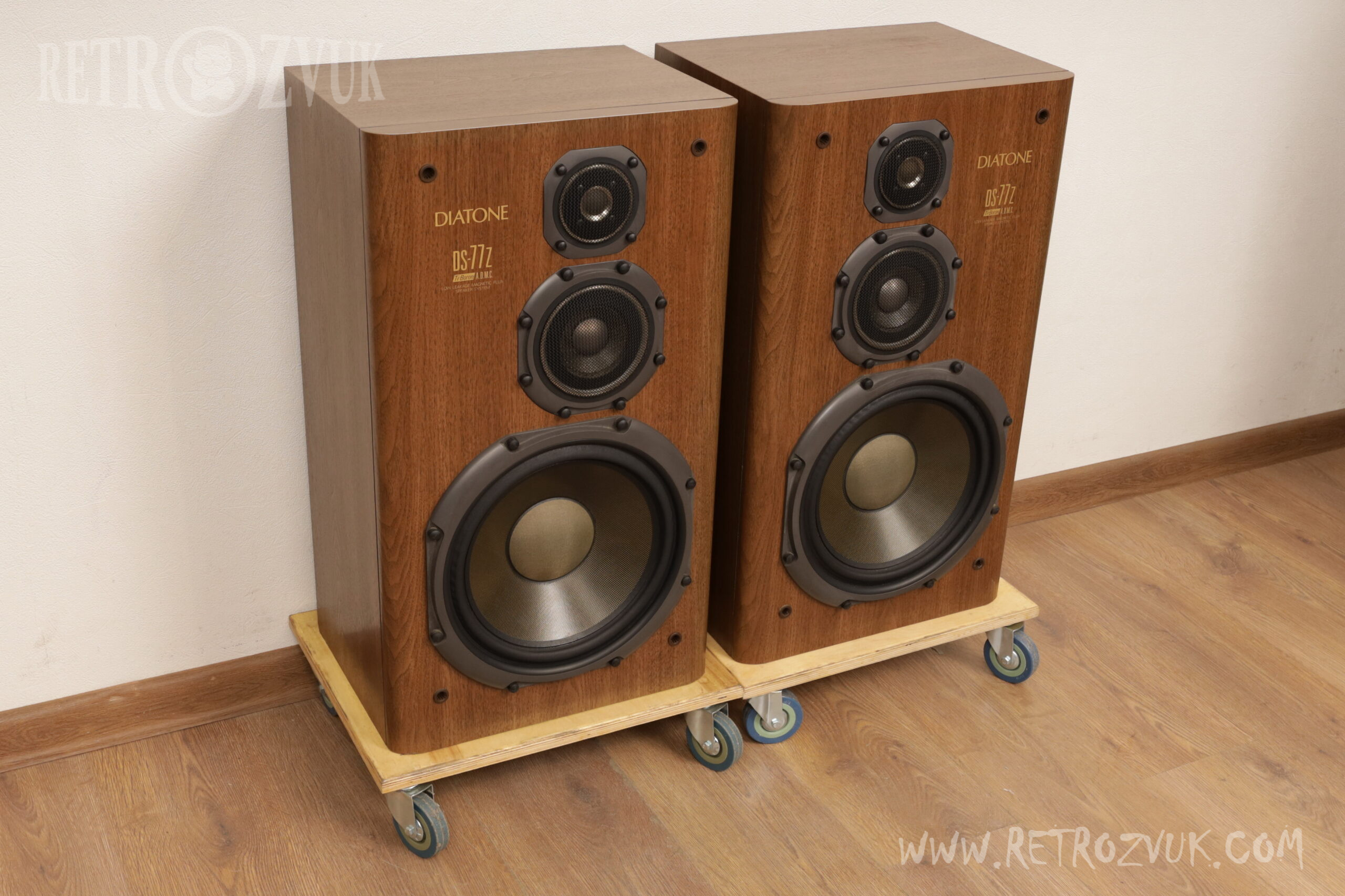

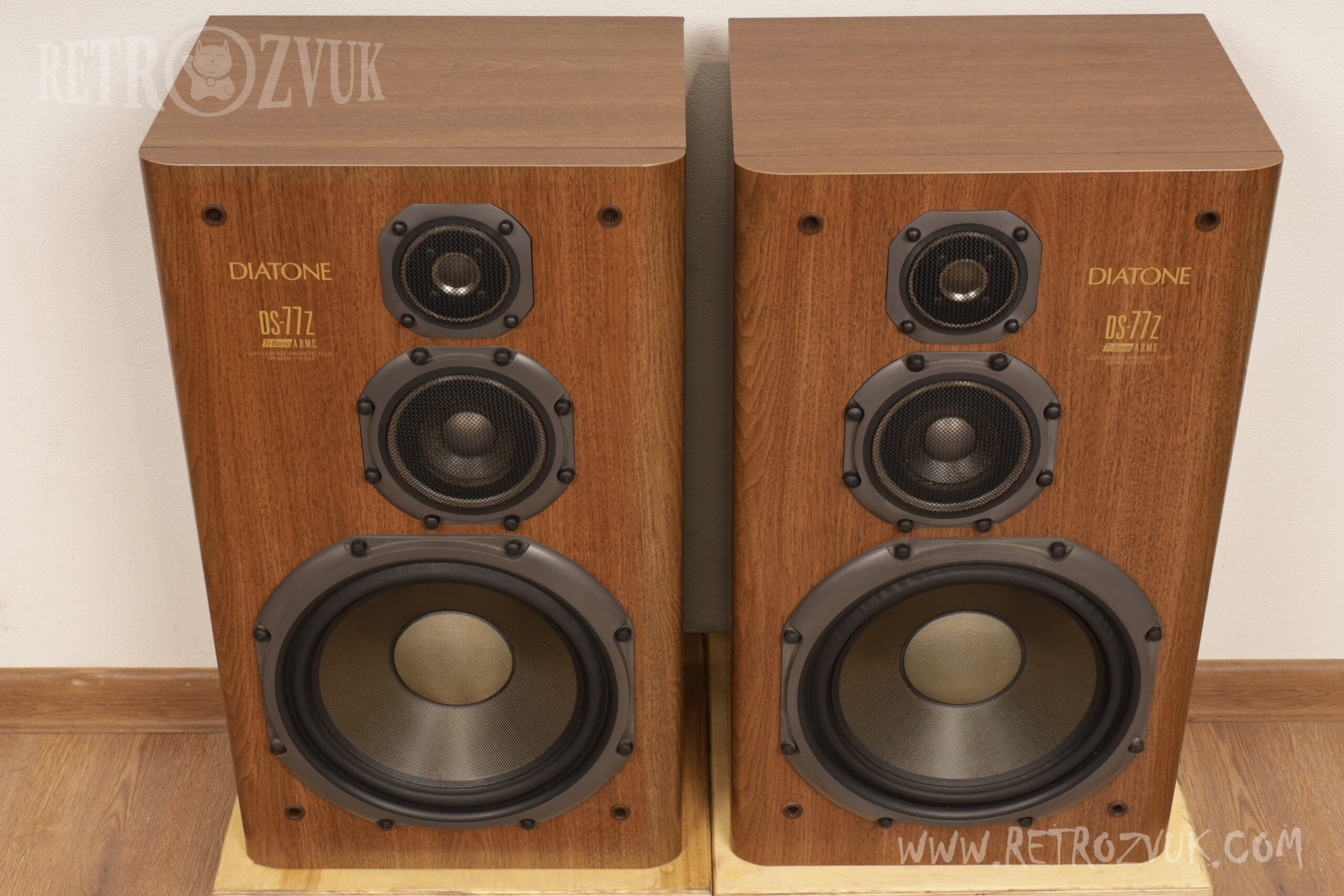

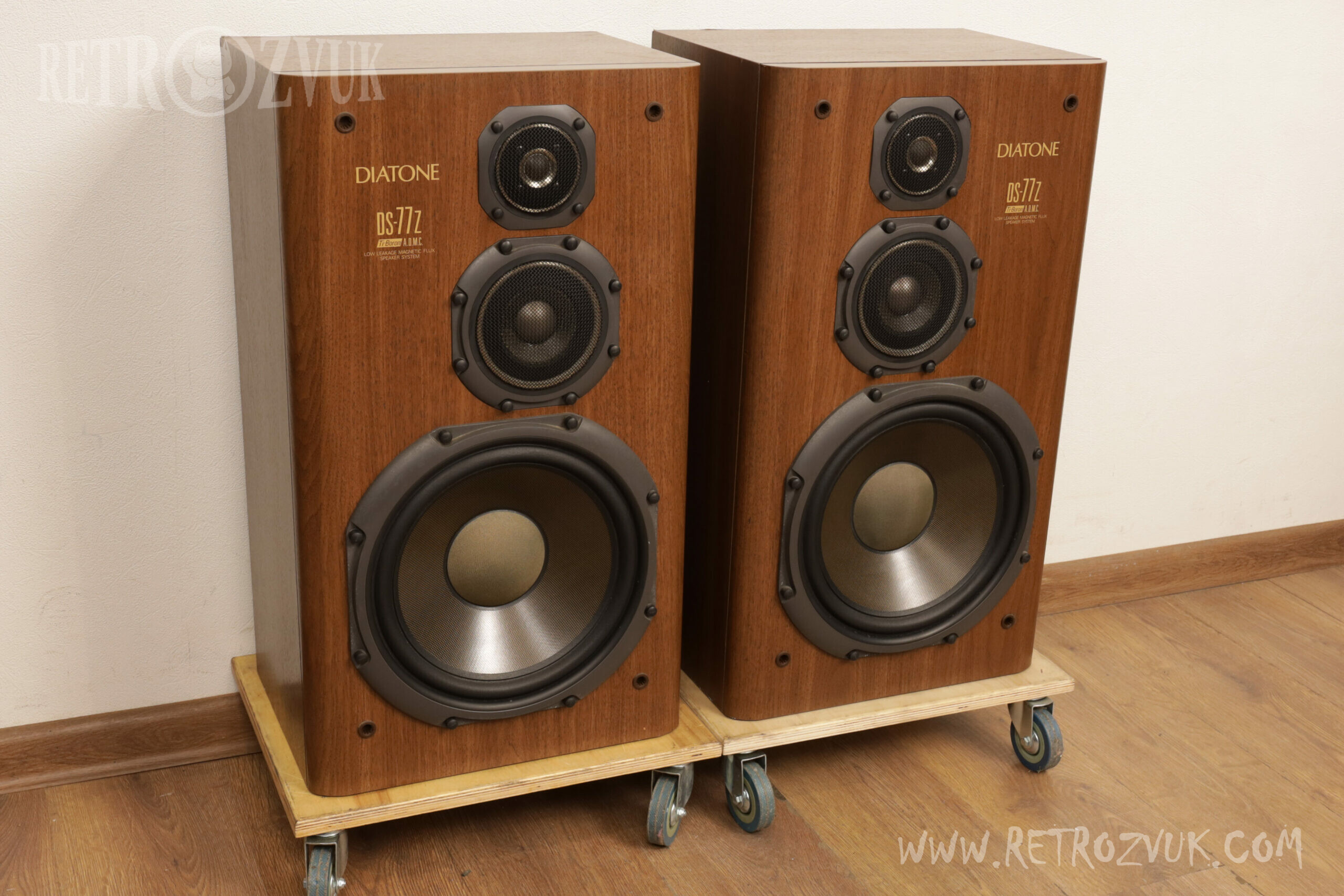

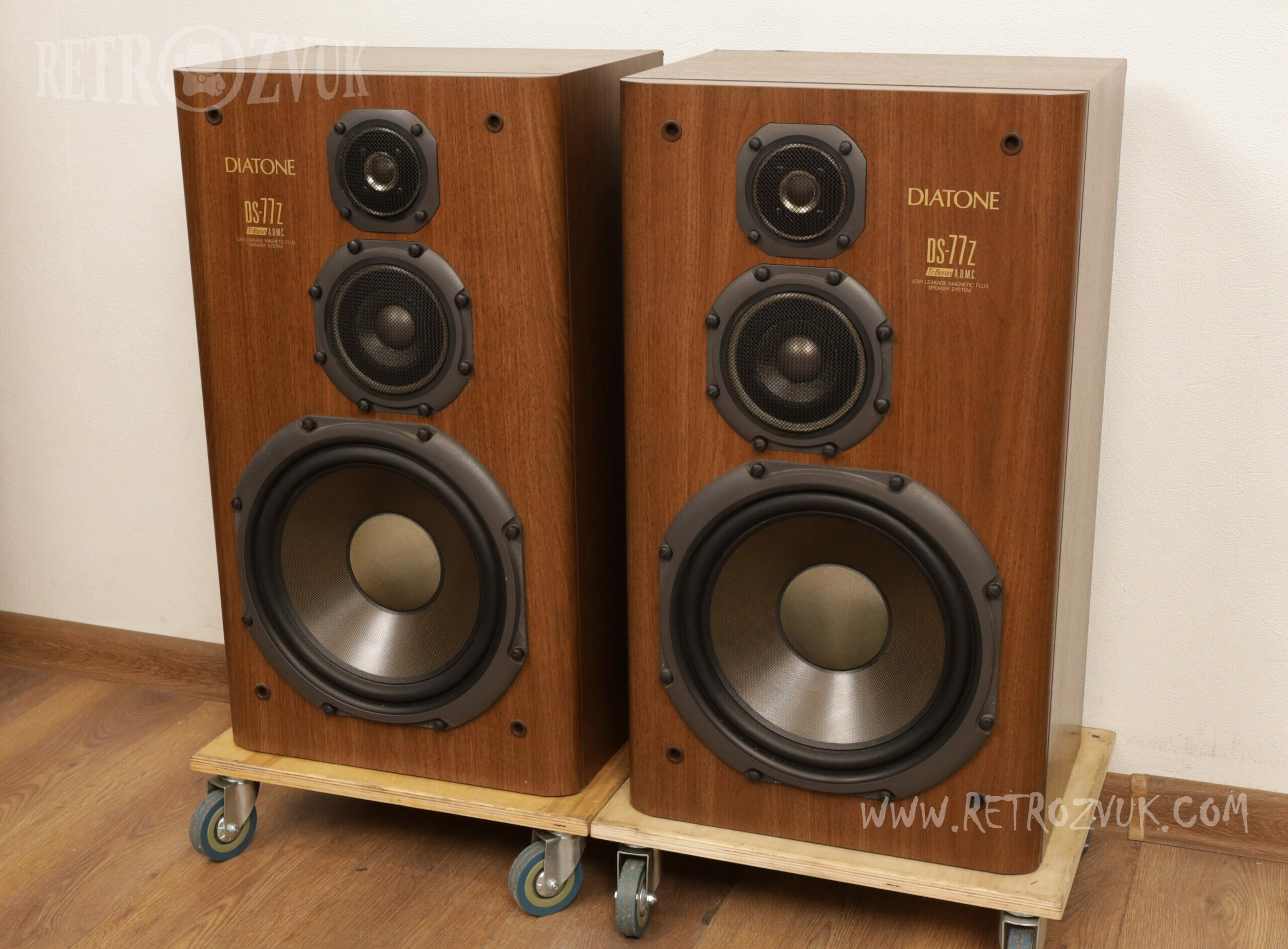

Diatone DS-77Z

DIATONE DS-77Z –  (за штуку, выпуск июнь 1989 г.)

Описание

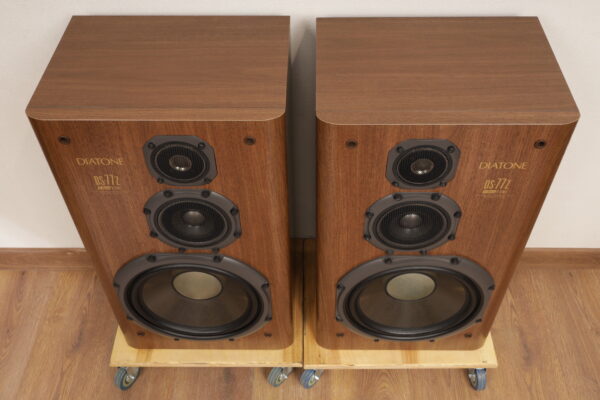

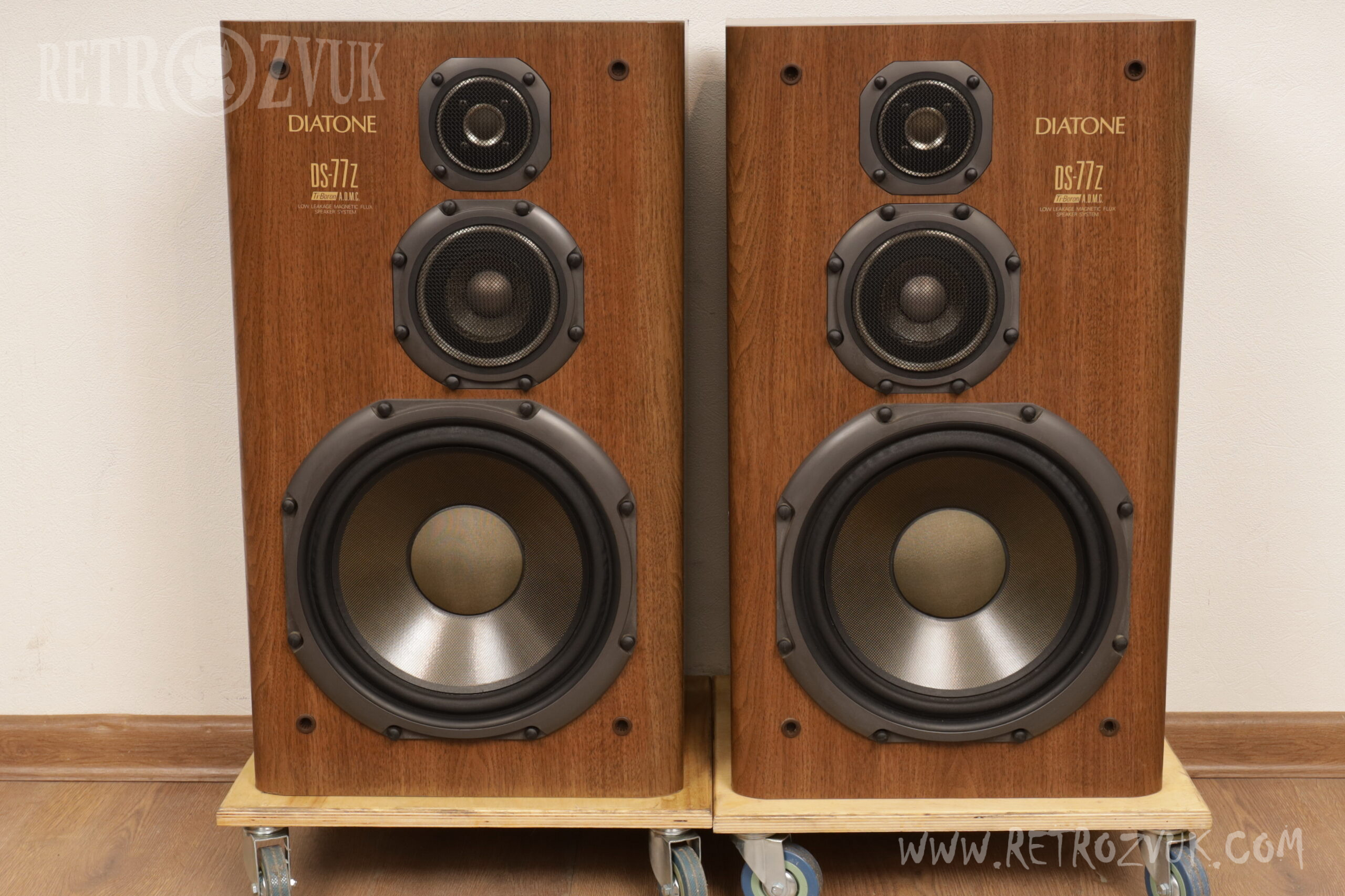

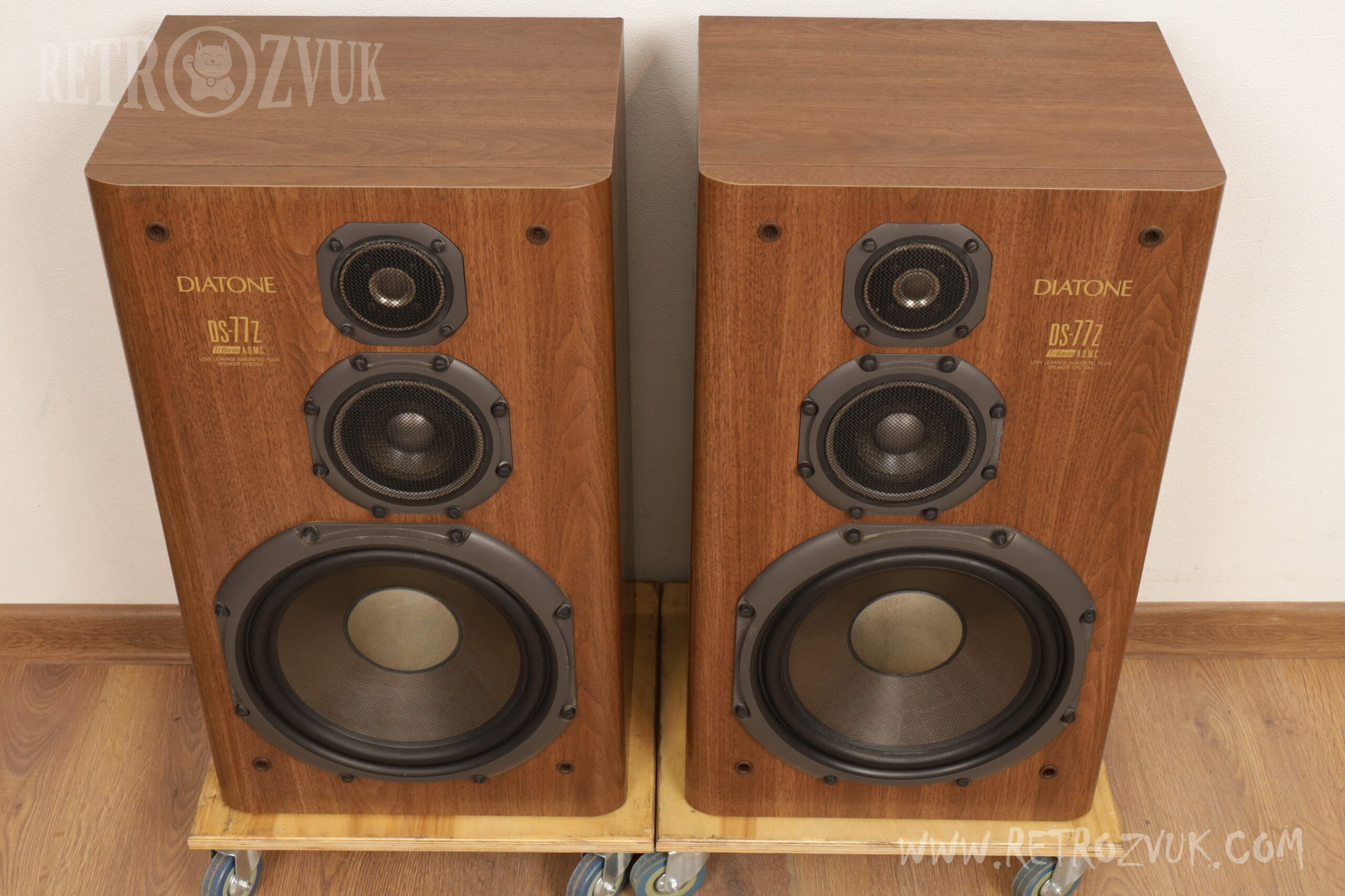

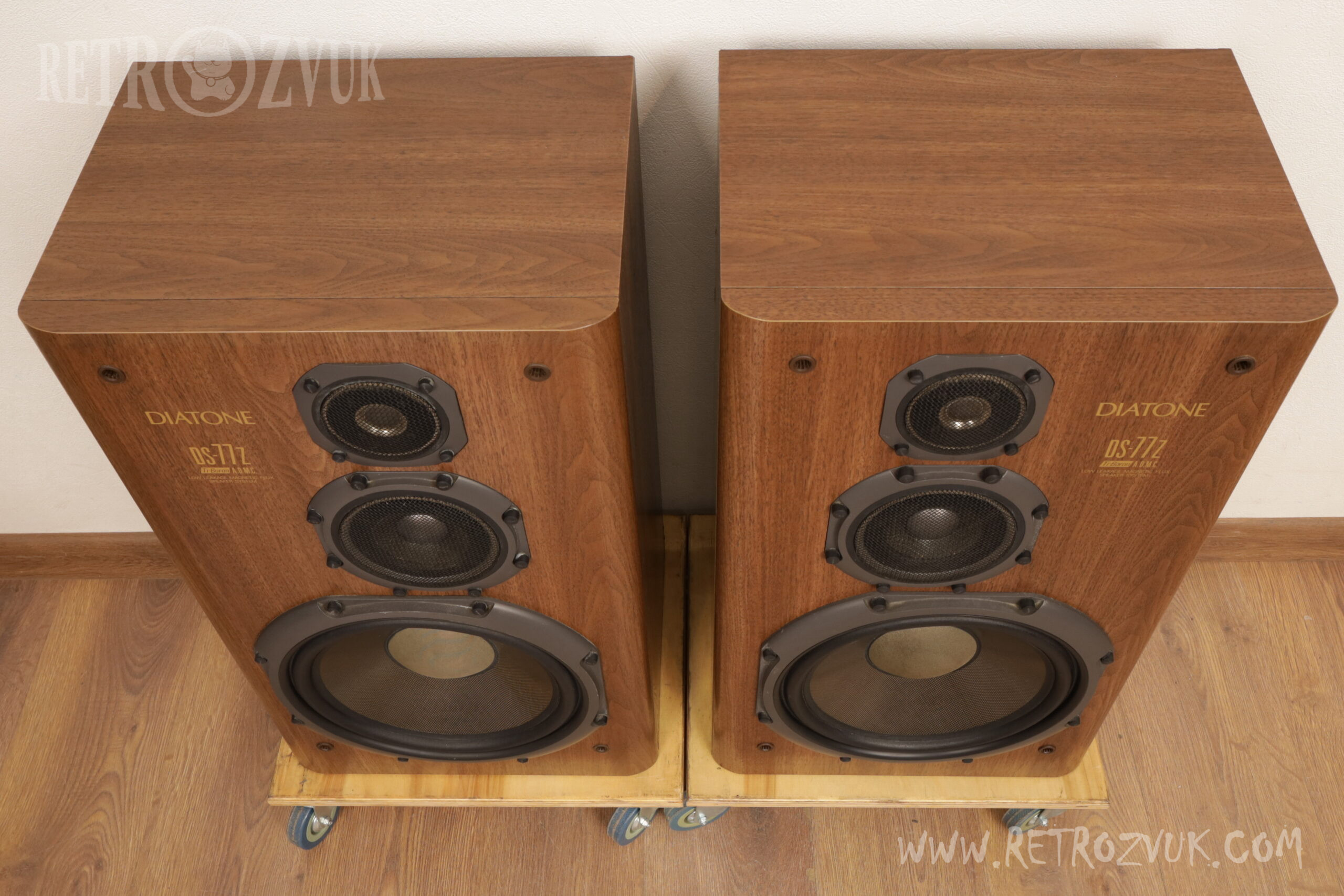

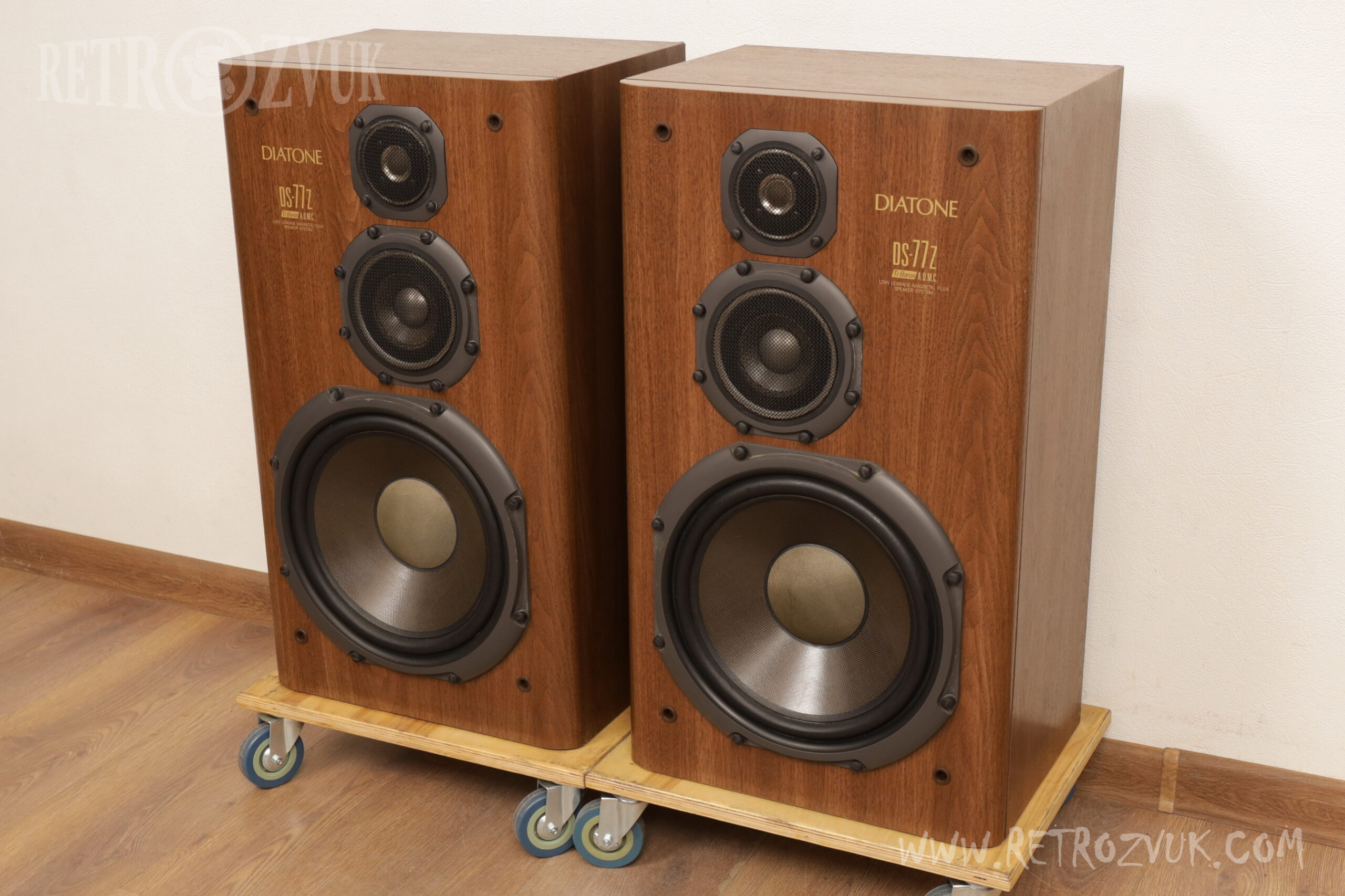

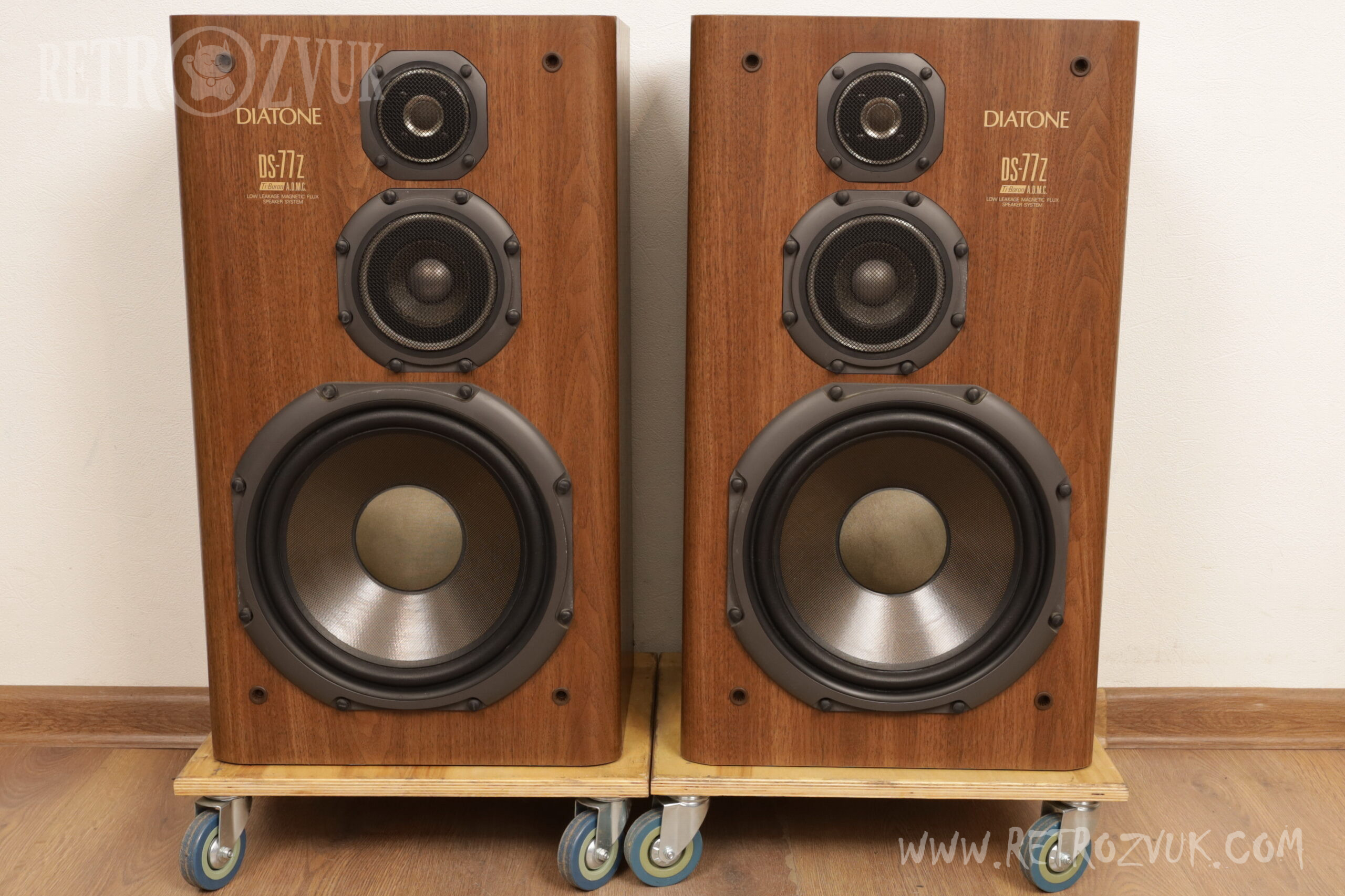

Акустическая система, в которой применены новые технологии, такие как A.D.M.C.

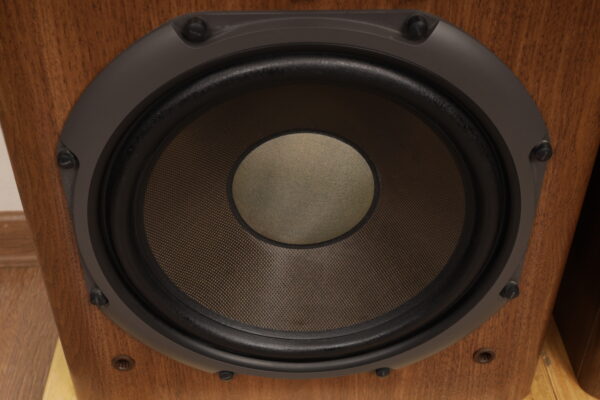

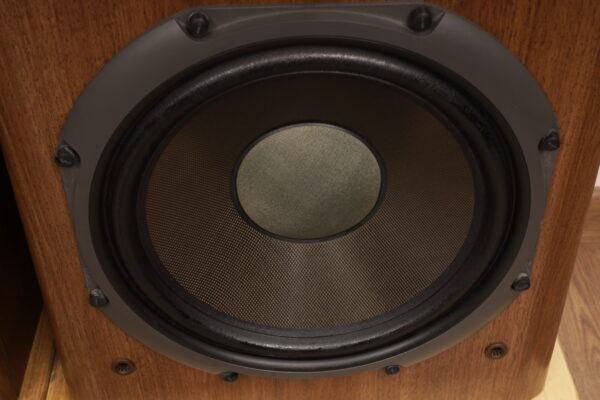

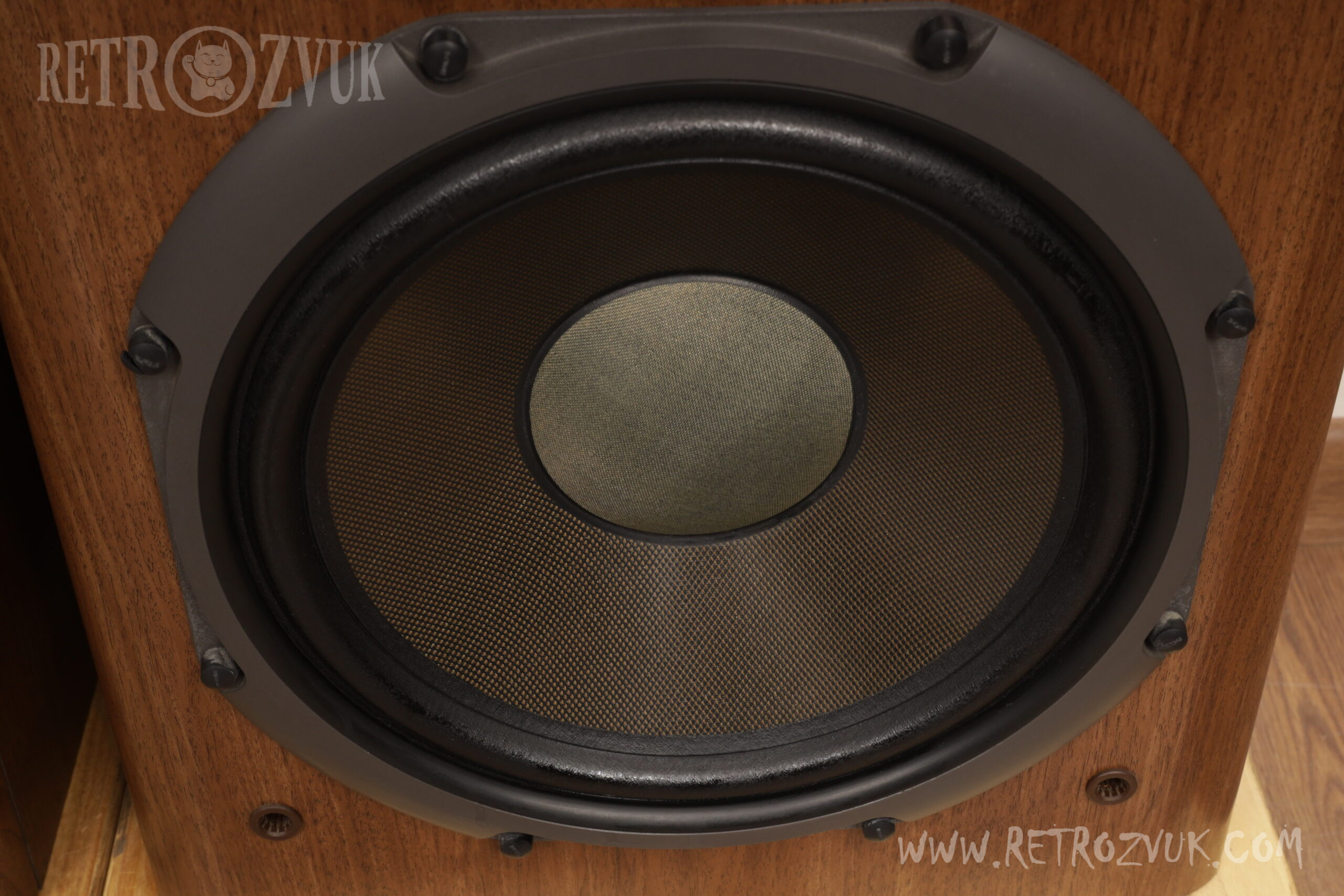

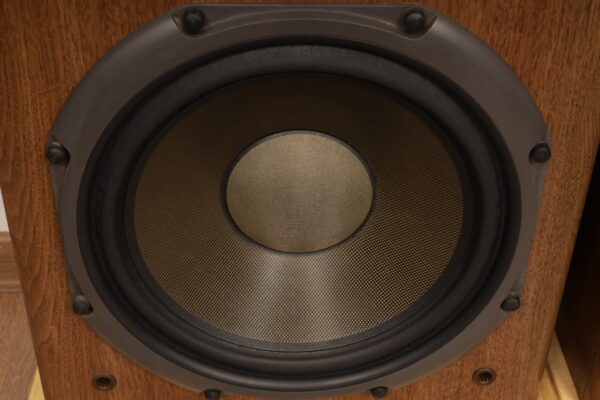

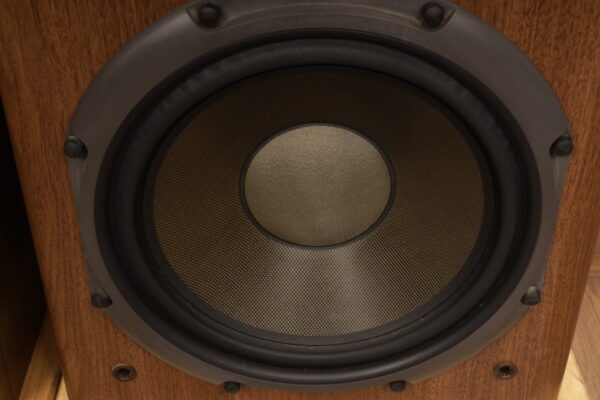

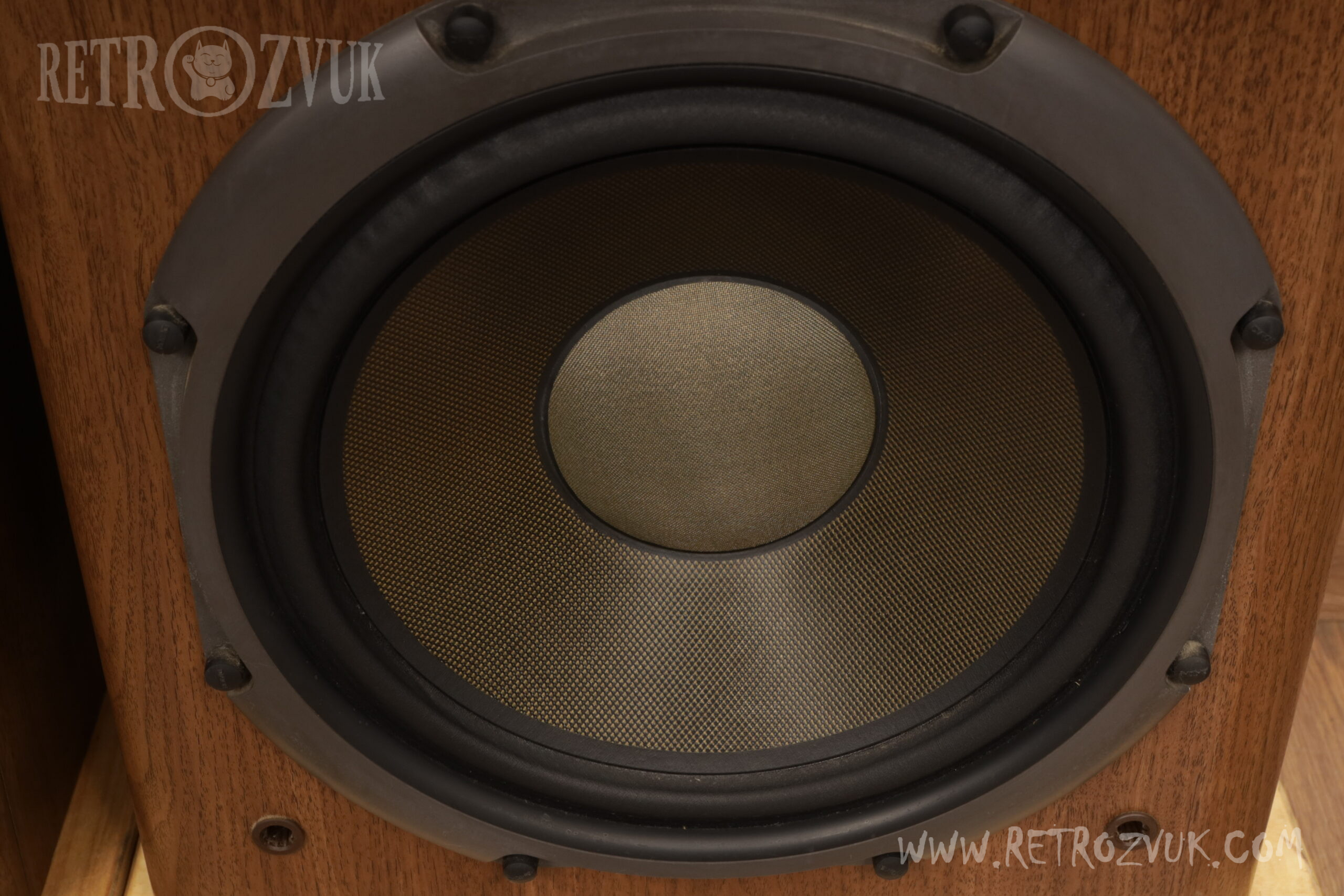

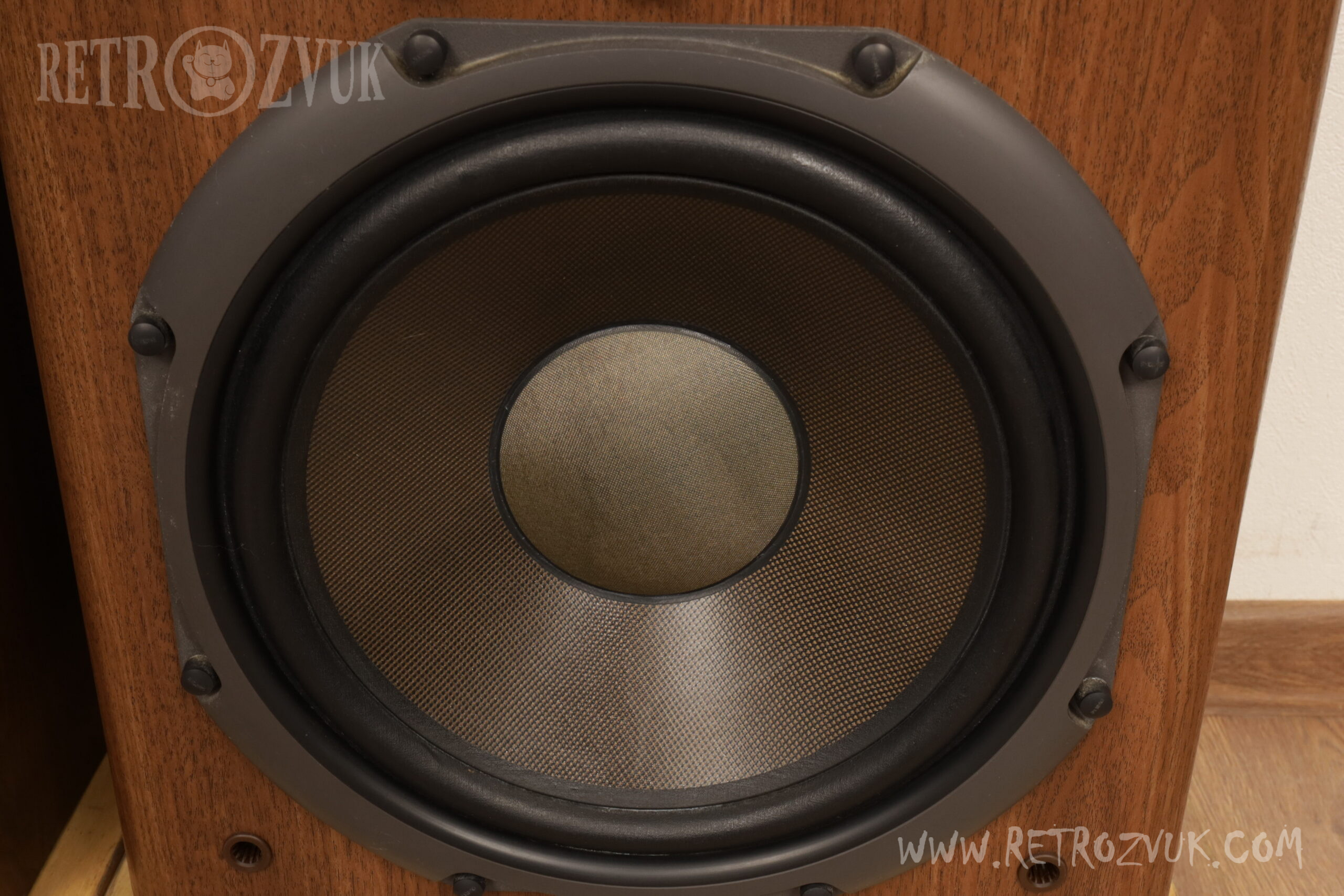

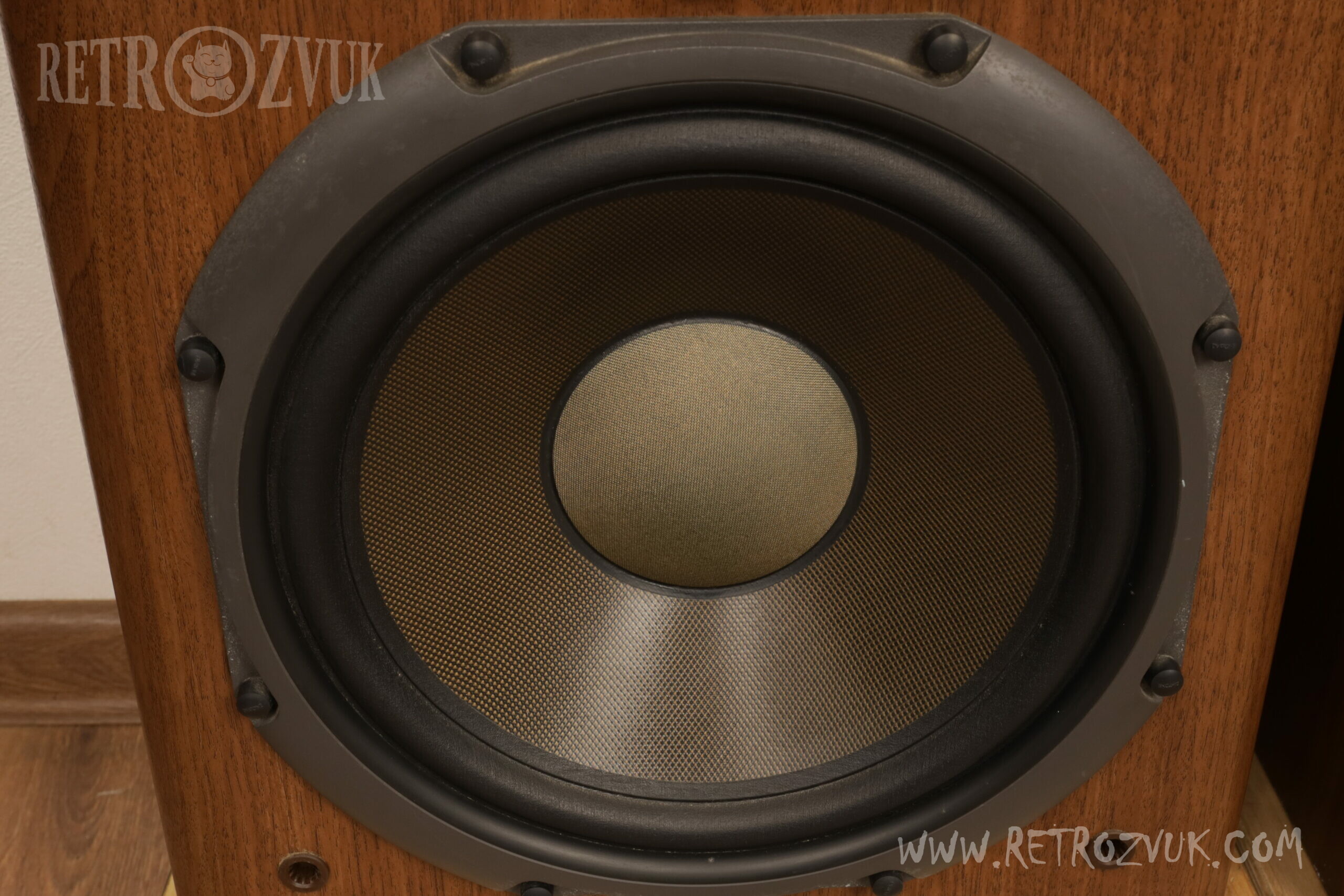

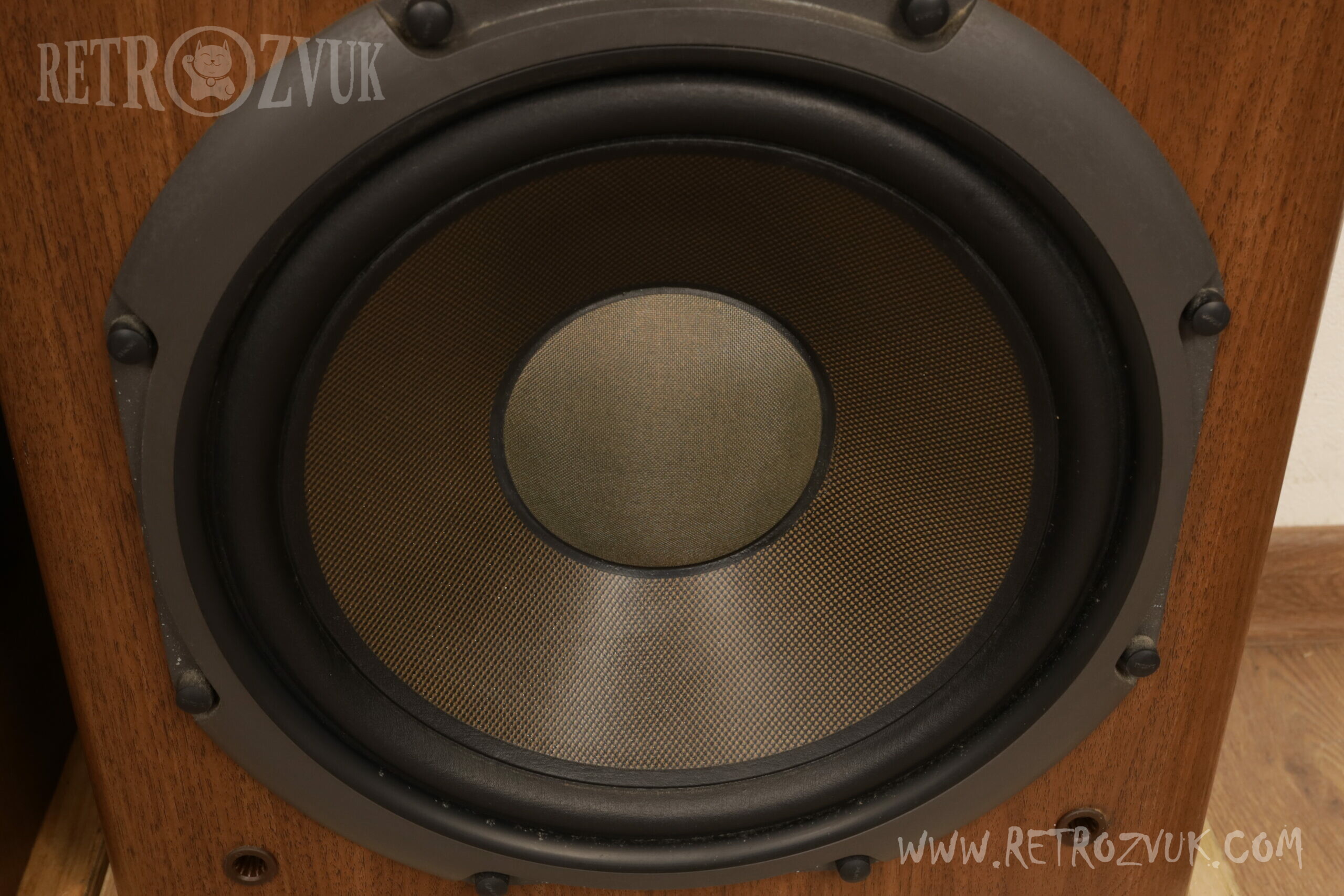

Низкочастотный динамик (Вуфер)

• Конструкция: 31-см конический низкочастотный динамик.

• Диффузор: New Aramid Hybrid Honeycomb Cone.

  • Внешний слой: Aramid Hybrid FRP — гибридное переплетение органического арамидного волокна (высокая прочность, демпфирование) и неорганического аморфного кремнезема (высокая жесткость). Жесткость кремнезема увеличена на 15%.

  • Внутренний слой: Целлюлозное волокно с высоким внутренним демпфированием.

  • Структура: Соединение этих слоев в традиционной сотовой структуре обеспечивает сочетание высокой жесткости и демпфирования.

• Магнитная система: A.D.M.C. (Advanced Magnet Circuit). С помощью компьютерного моделирования (метод конечных элементов) разработана система, эффективно подавляющая магнитные искажения:

  • Оптимизирована форма центрального полюса для симметрии распределения магнитного потока.

  • Установлено токопроводящее короткозамкнутое кольцо для компенсации переменного магнитного потока от звуковой катушки.

• Рама: R.S. Frame (Rigid Structure) для подавления паразитных резонансов.

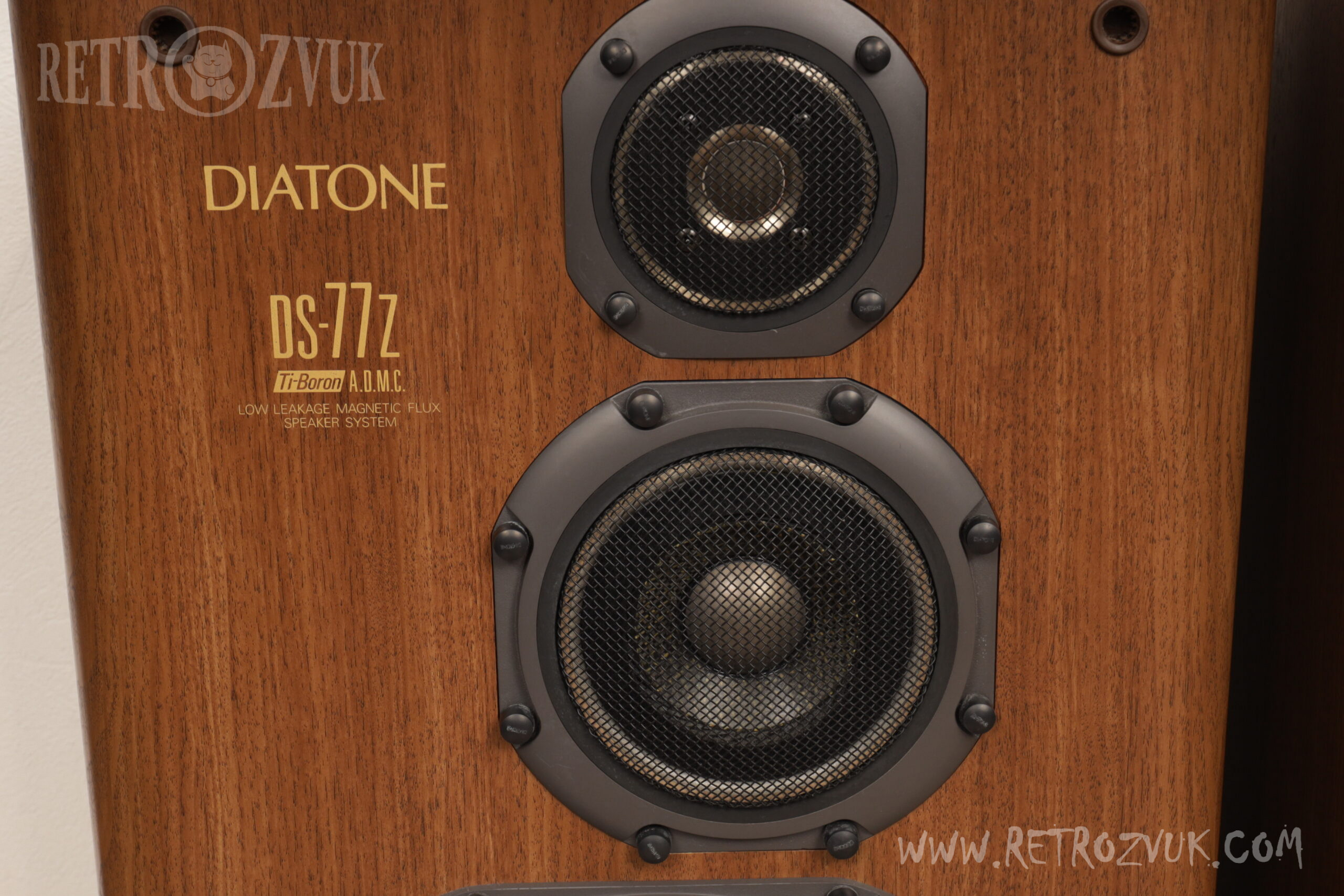

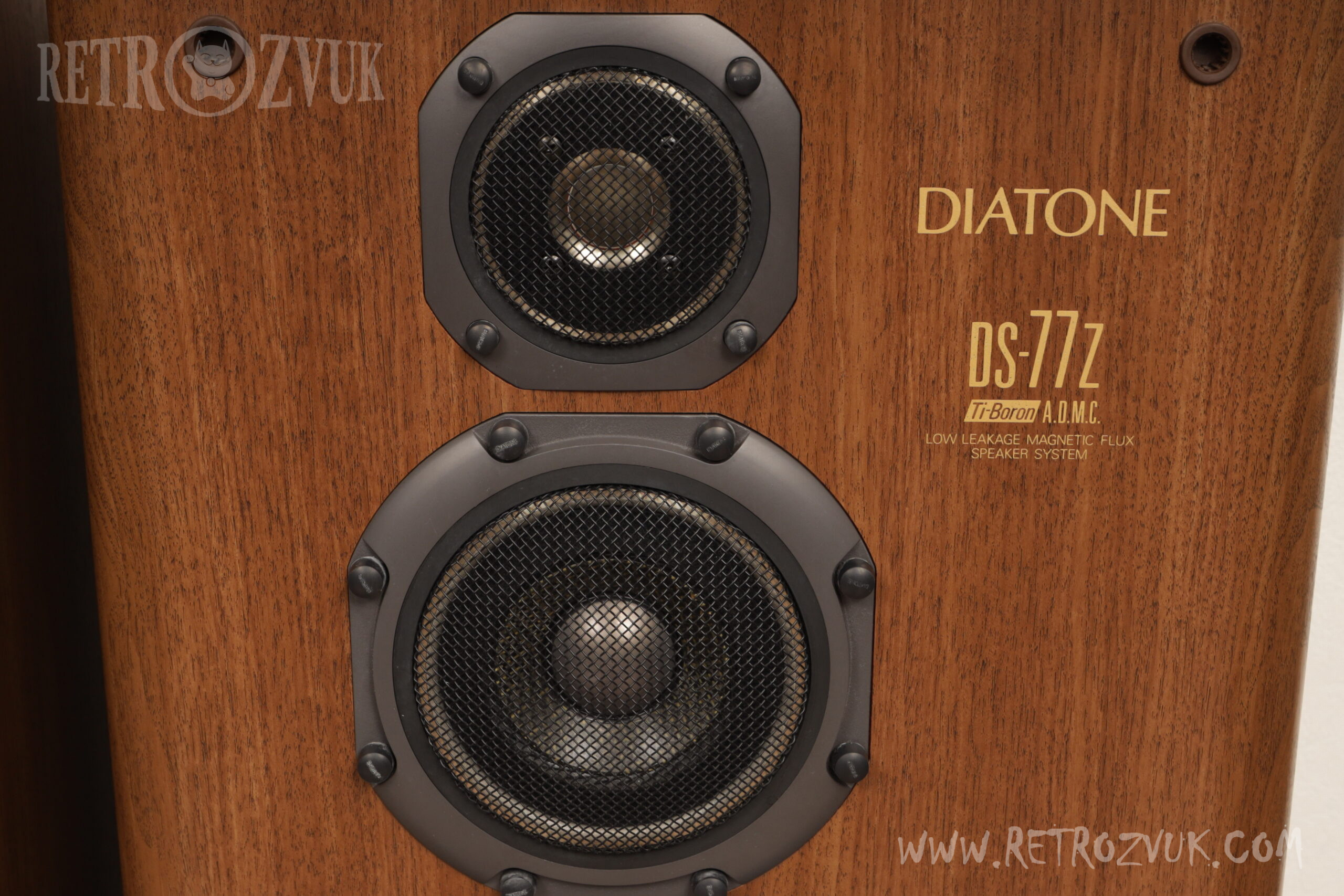

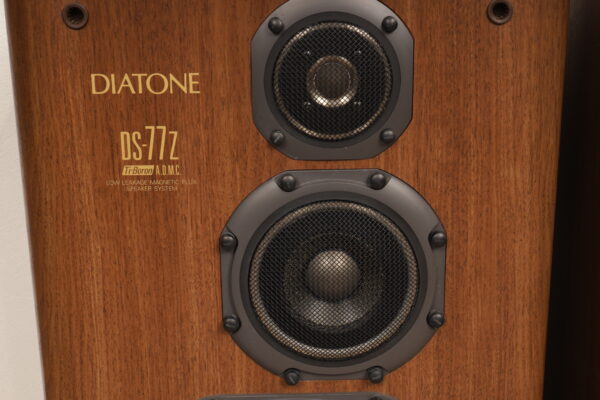

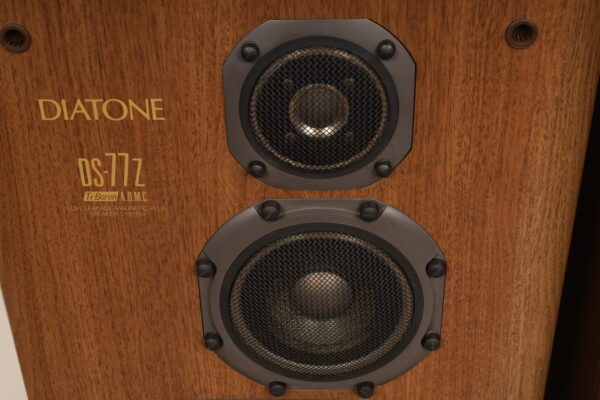

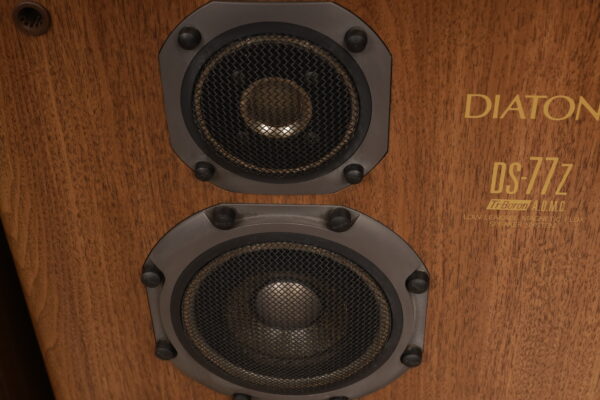

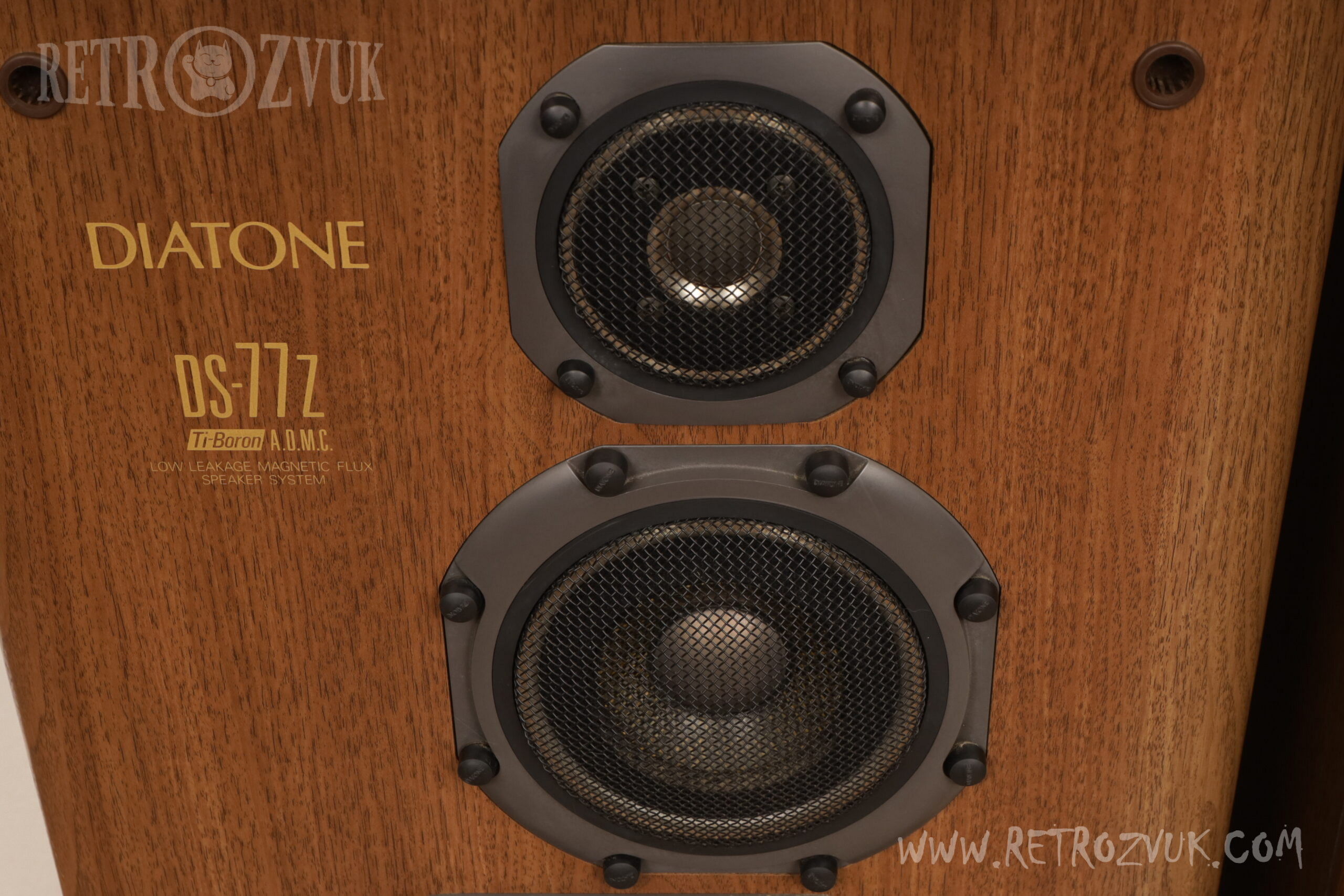

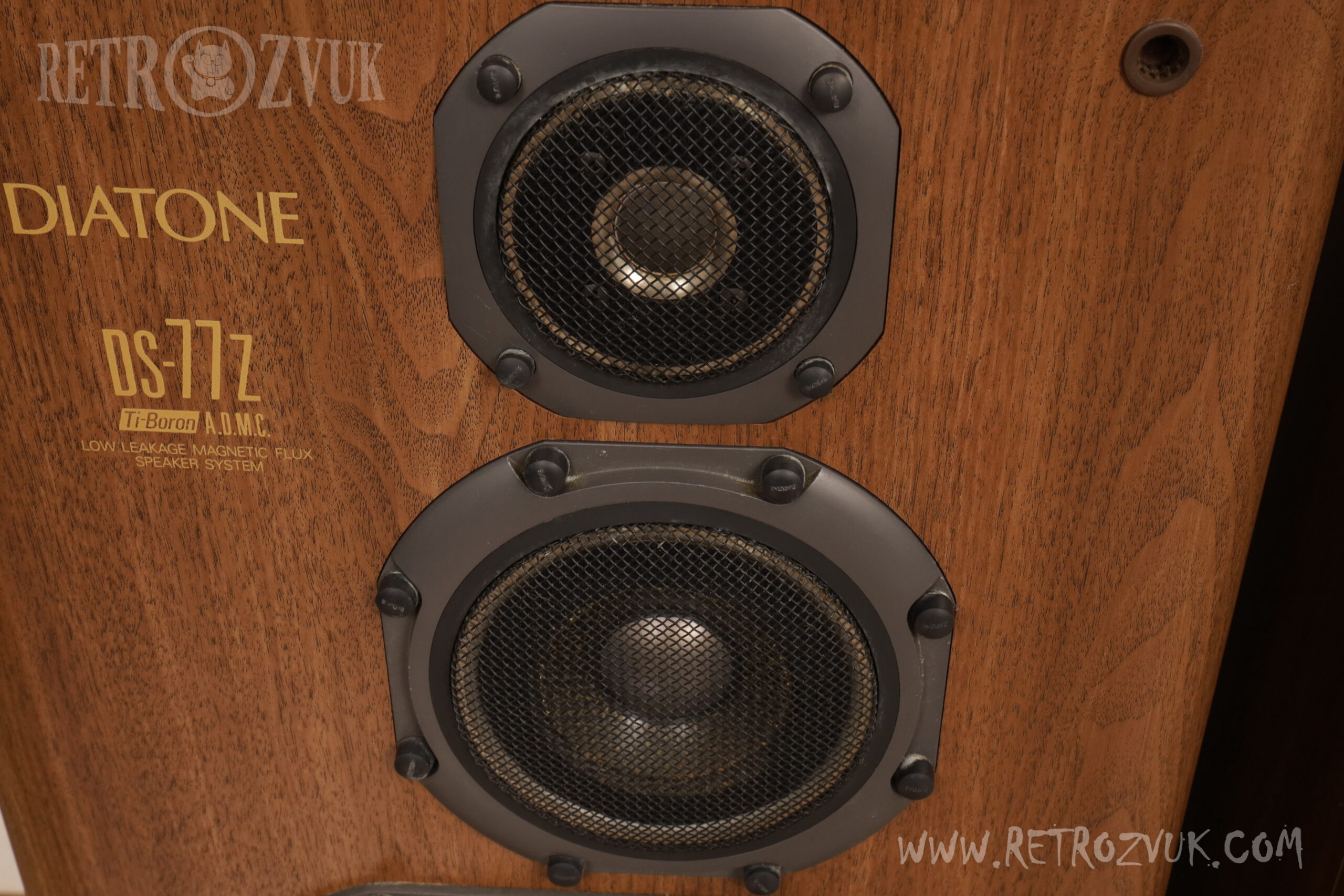

Среднечастотный динамик (Скворец)

• Конструкция: 10-см конический среднечастотный динамик.

• Диффузор: Intraply Hybrid Diaphragm — гибридное переплетение органического арамидного волокна и неорганического высокопрочного углеродного волокна (PAN).

• Центральный купол: S.R. Titan Dome (титан с упрочненной поверхностью) для сочетания высокой жесткости и демпфирования.

• Подвес: Тангенциальный подвес с покрытием специальным демпфирующим материалом для улучшения переходной характеристики. Имеет двухслойную структуру для выравнивания характеристик и снижения искажений.

• Звуковая катушка: Изготовлена из бескислородной меди сверхвысокой чистоты (6N, 99.9999%).

• Рама: R.S. Frame для высокой жесткости и управления резонансами.

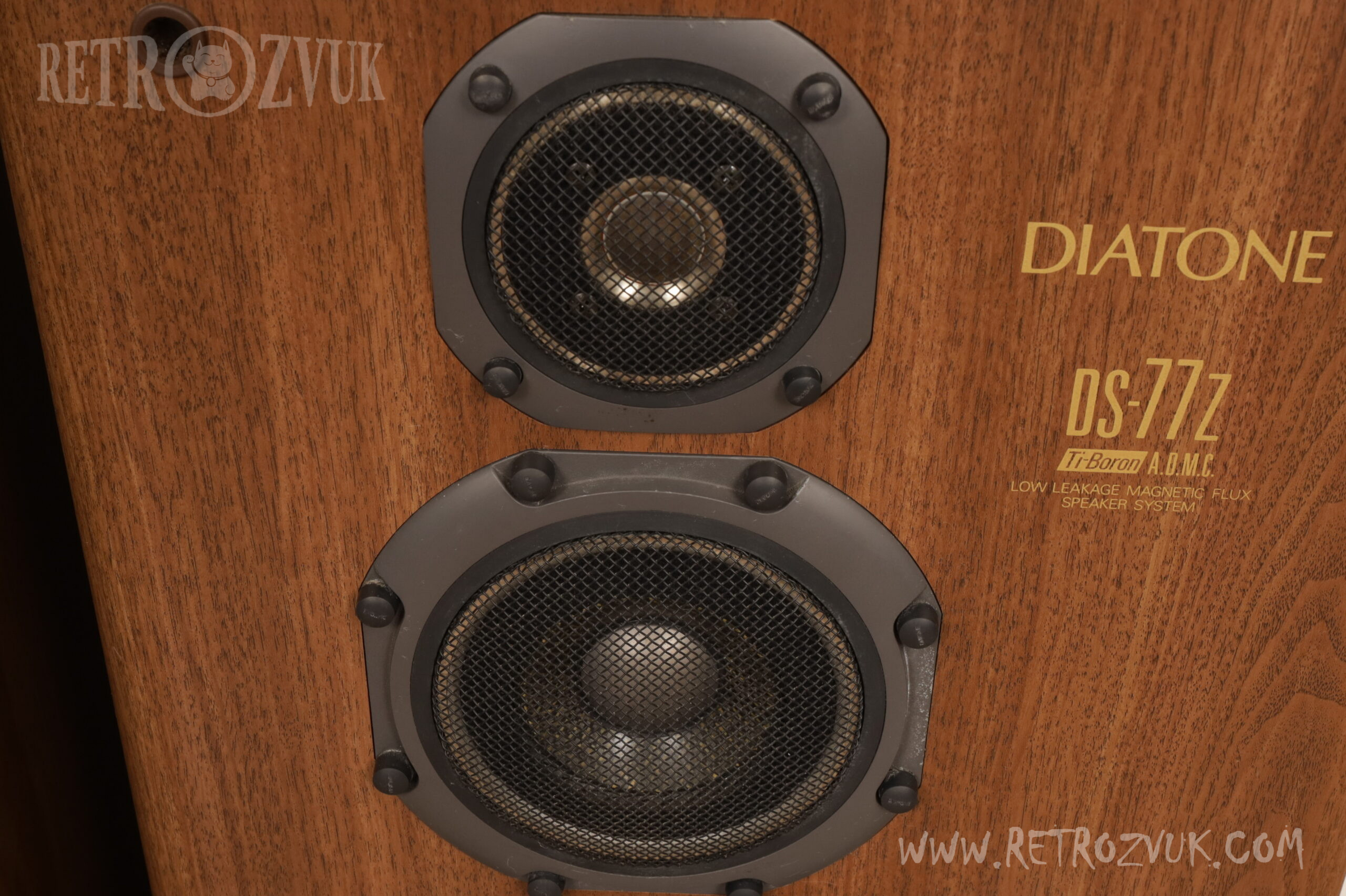

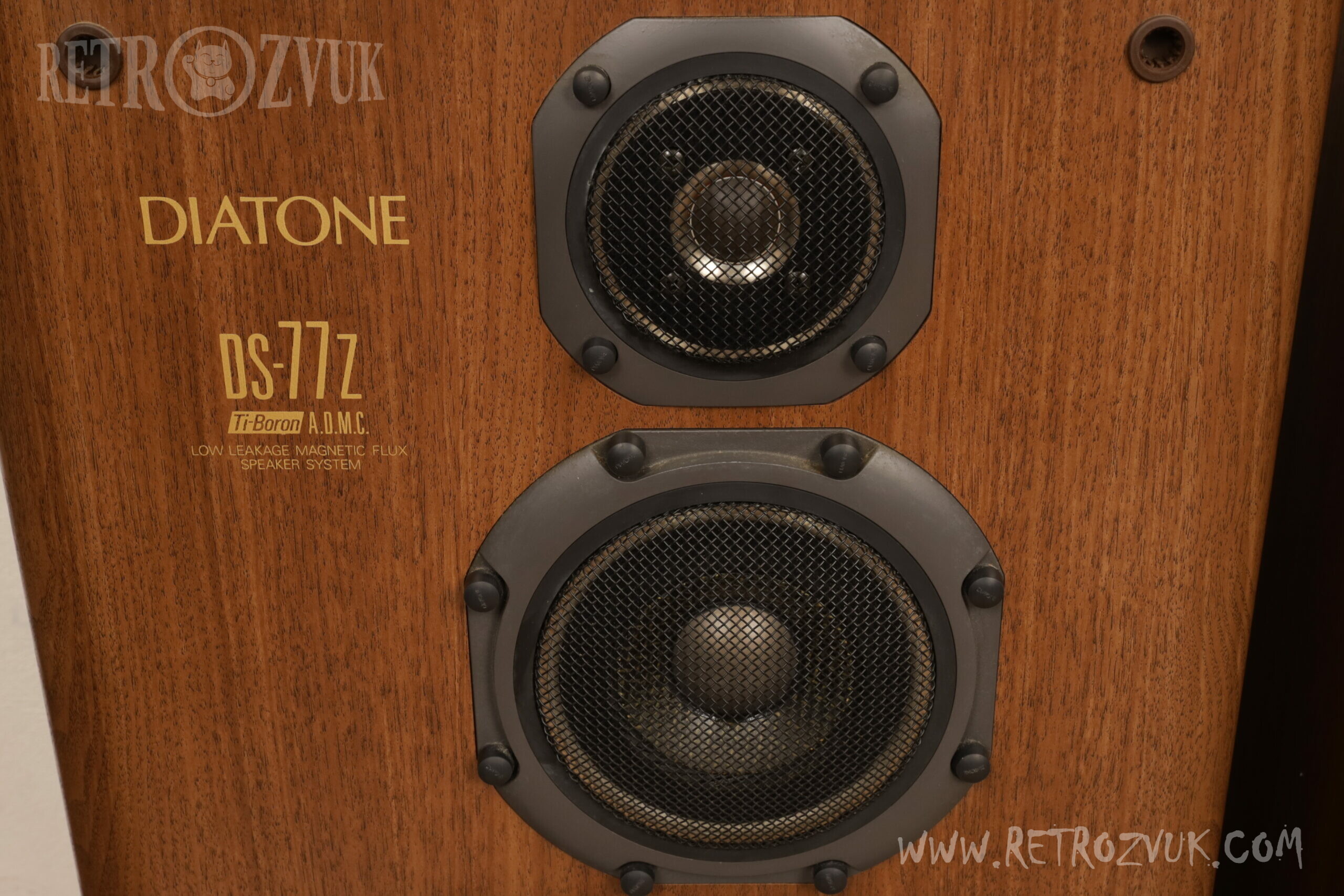

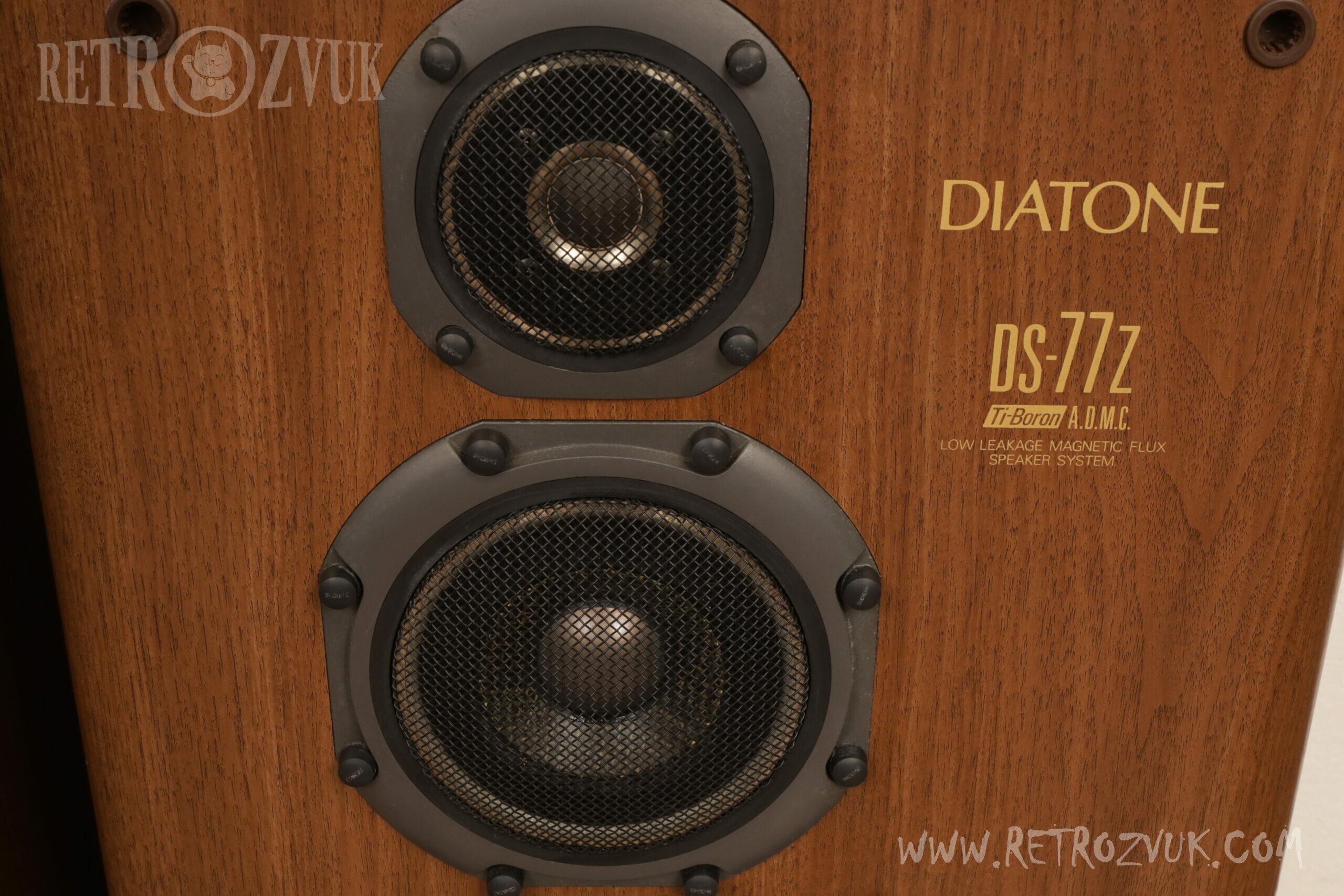

Высокочастотный динамик (Твитер)

• Конструкция: 2.5-см купольный высокочастотный динамик.

• Диафрагма: Boron D.U.D. Dome.

  • Материал: Бор — обладает твердостью, следующей за алмазом, высокой скоростью звука и свойствами, близкими к керамике. Характеристики улучшены: высокая упругость, долговечность, подавление собственных призвуков.

  • Конструкция D.U.D.: Объединение диафрагмы и каркаса звуковой катушки для прямой передачи энергии, улучшения ВЧ-характеристик, линейности и стойкости к перегрузке.

• Рама и крепление: D.M. (Direct Mount), интегрированная с магнитной системой. Для подавления резонансов пластина закреплена в литом алюминиевом корпусе (гибридная структура), обеспечивая жесткость и демпфирование.

Разделительный фильтр (Кроссовер)

• Соединения: Обжимной монтаж (Pressure Contact Wiring).

• Питание: Независимое питание для каждого динамика/секции фильтра для исключения взаимного влияния.

• Конструкция: 2-блочная конструкция с изолированными компонентами для НЧ-динамика для предотвращения влияния магнитного поля.

• Компоненты: Катушки с многослойными ориентированными сердечниками, провода из бескислородной меди, тщательно подобранные конденсаторы и резисторы.

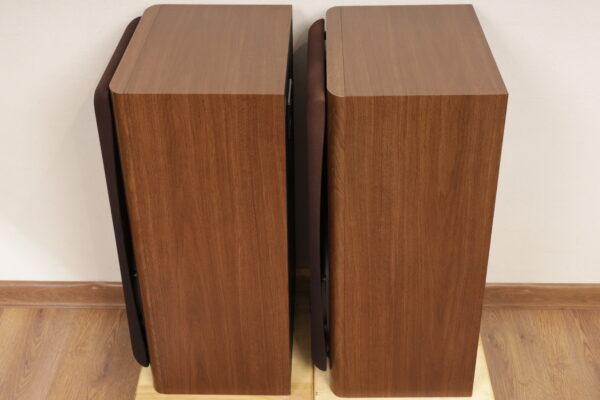

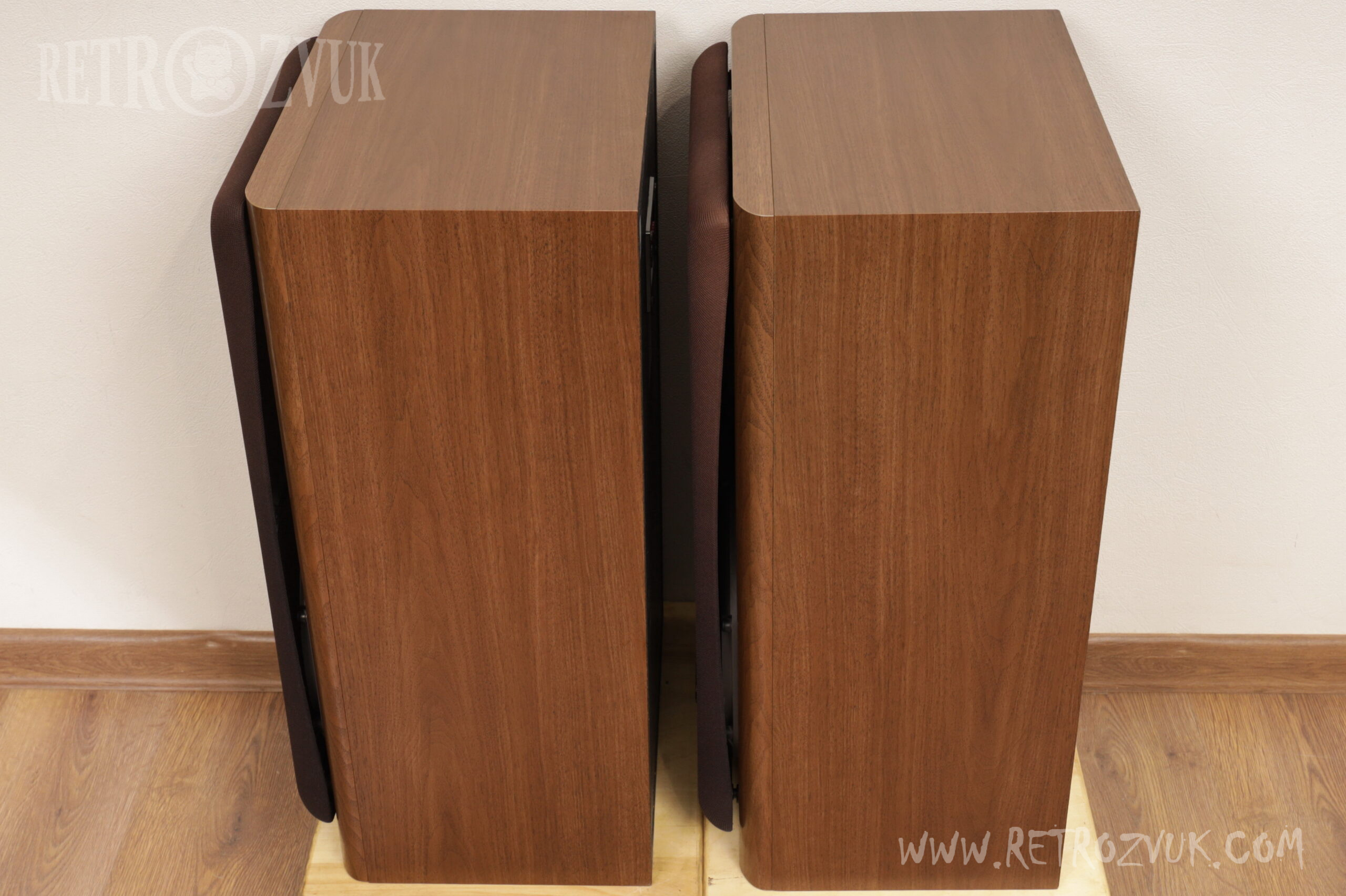

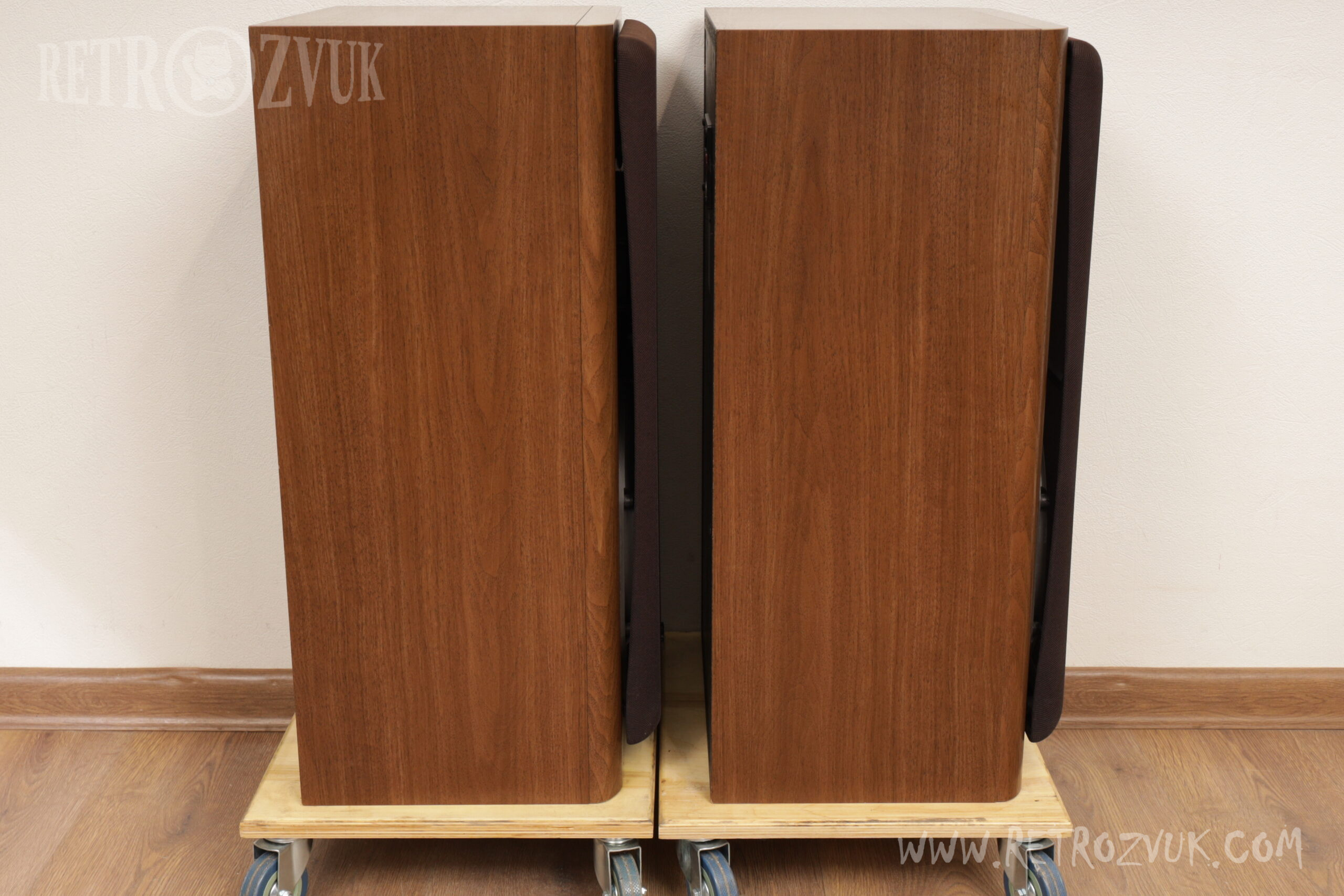

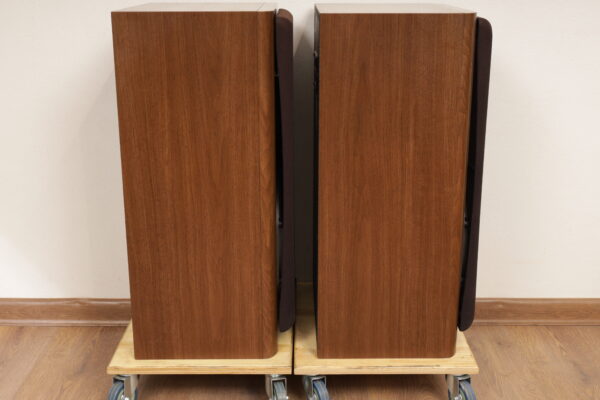

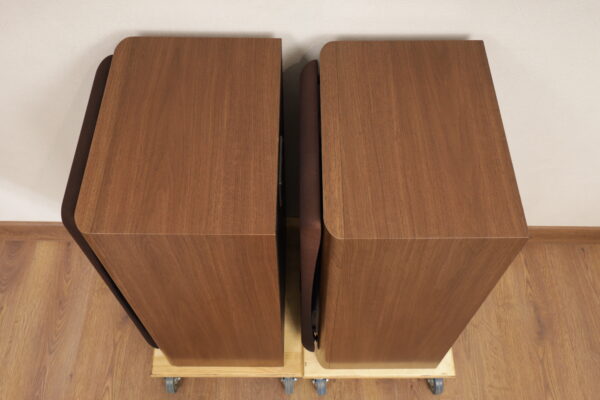

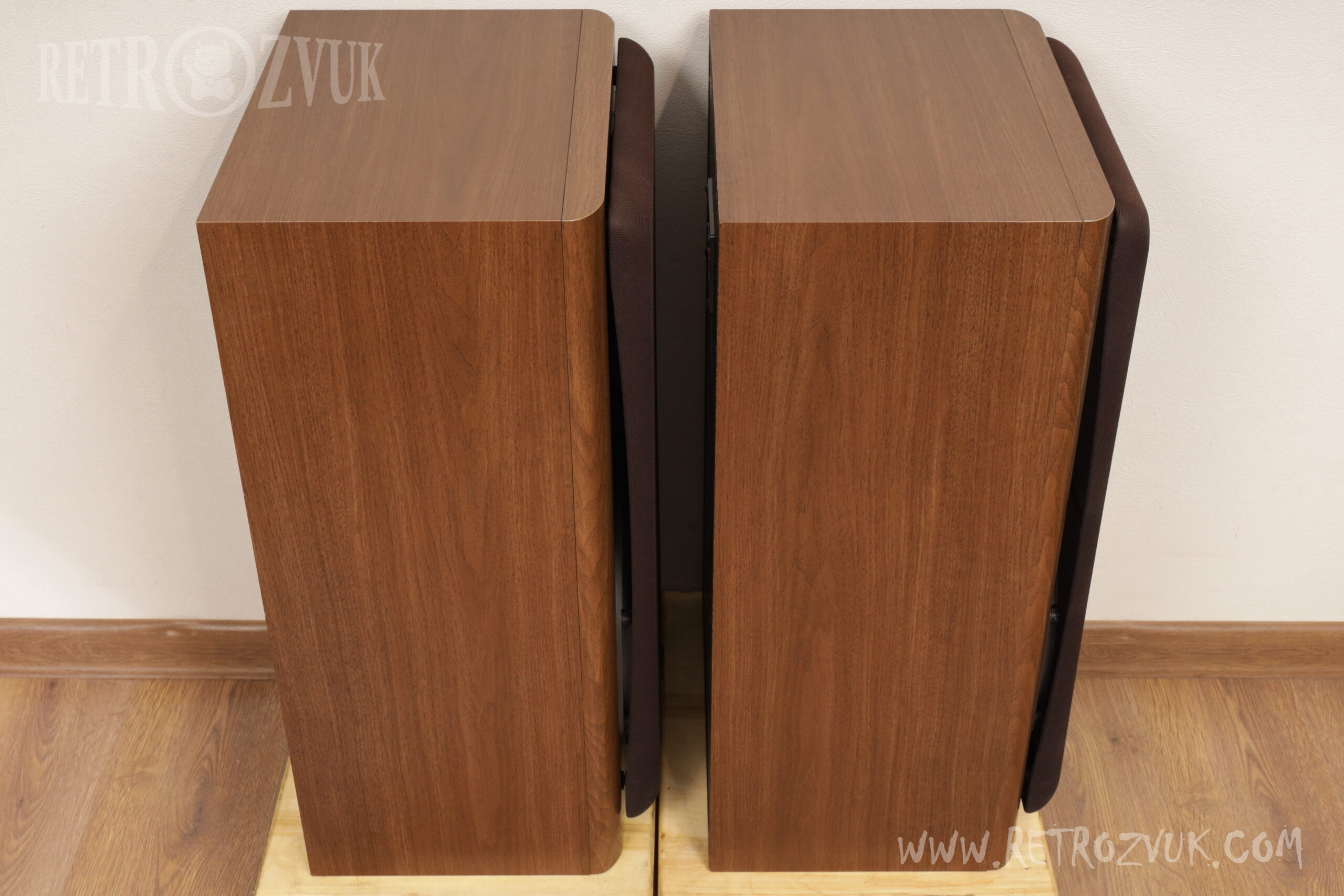

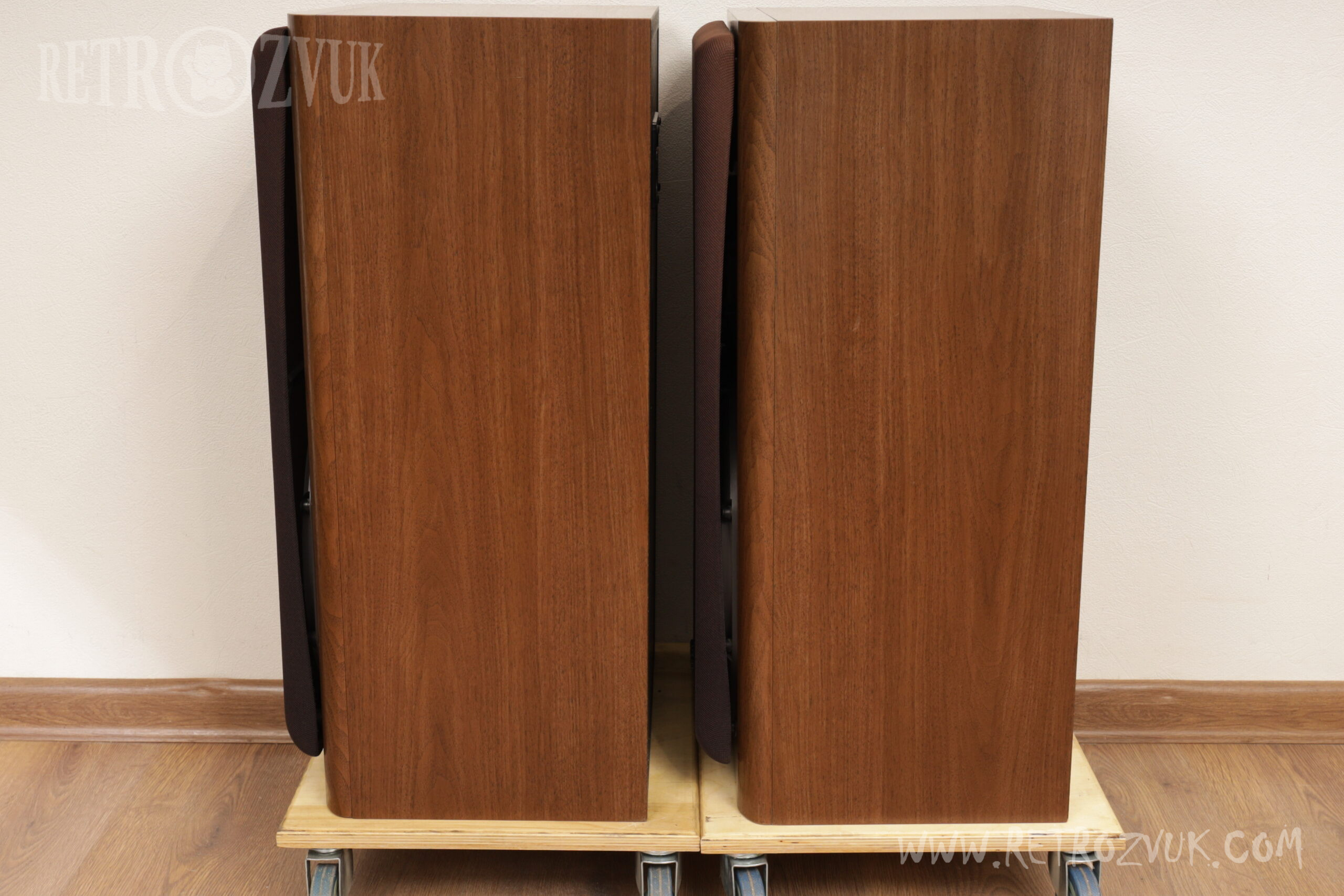

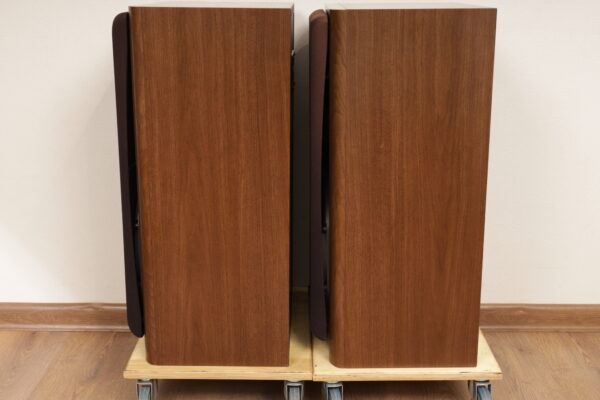

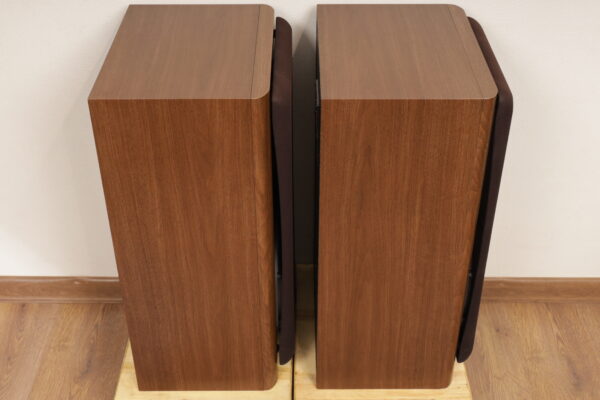

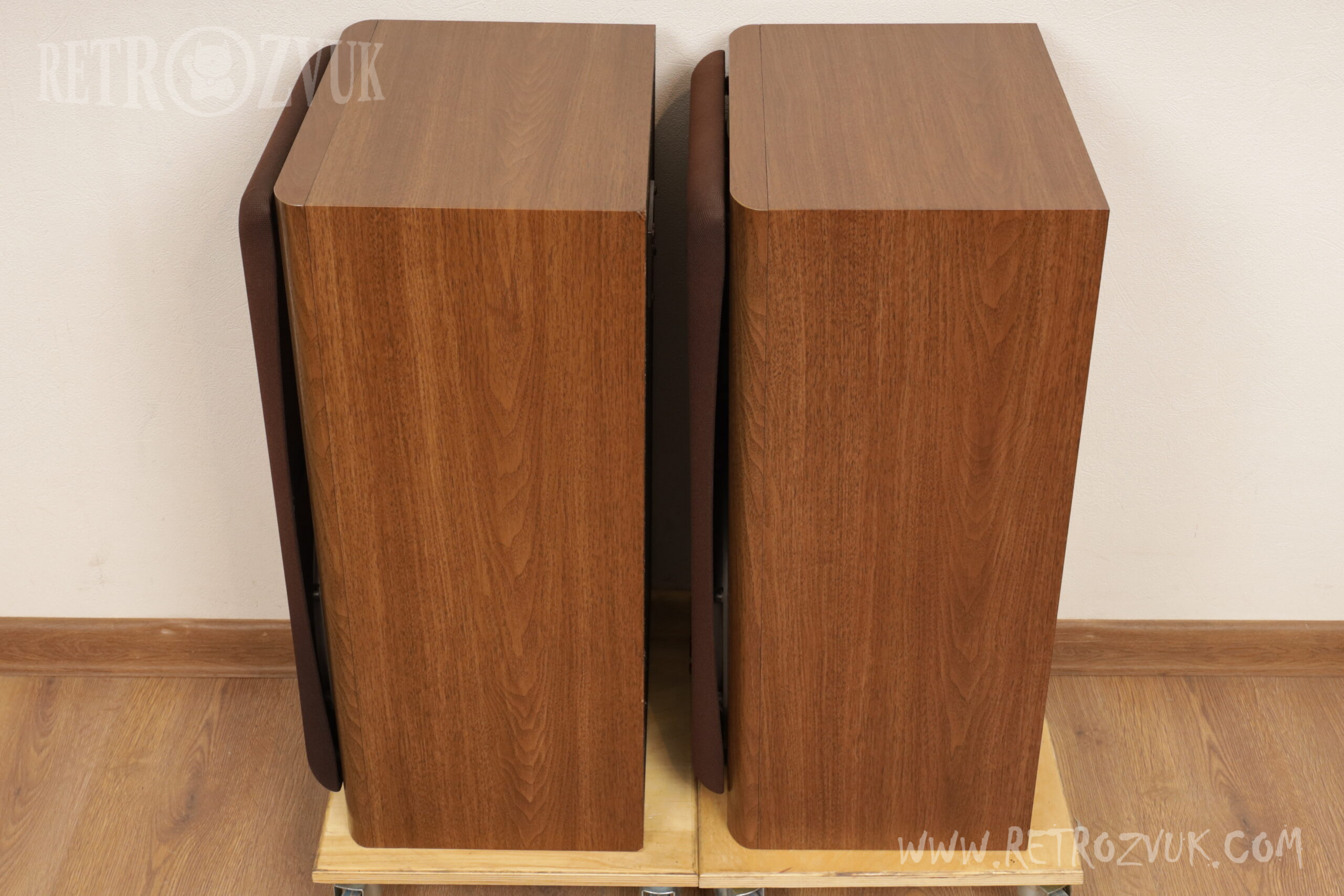

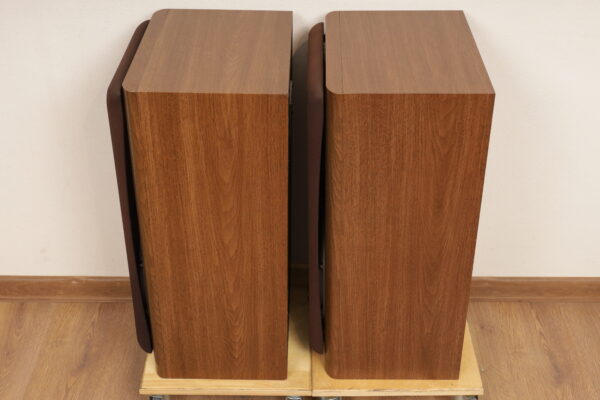

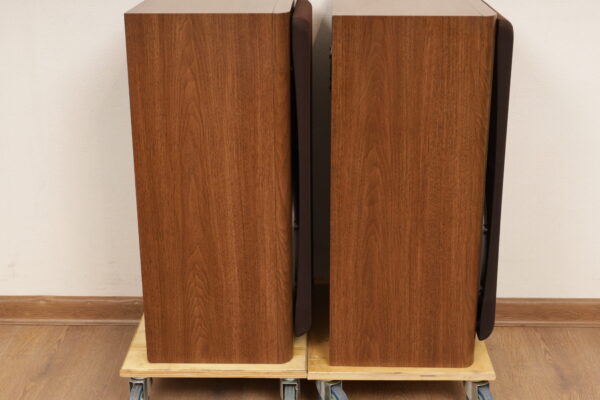

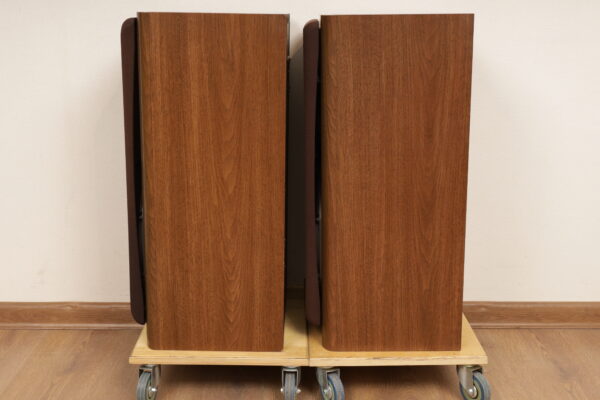

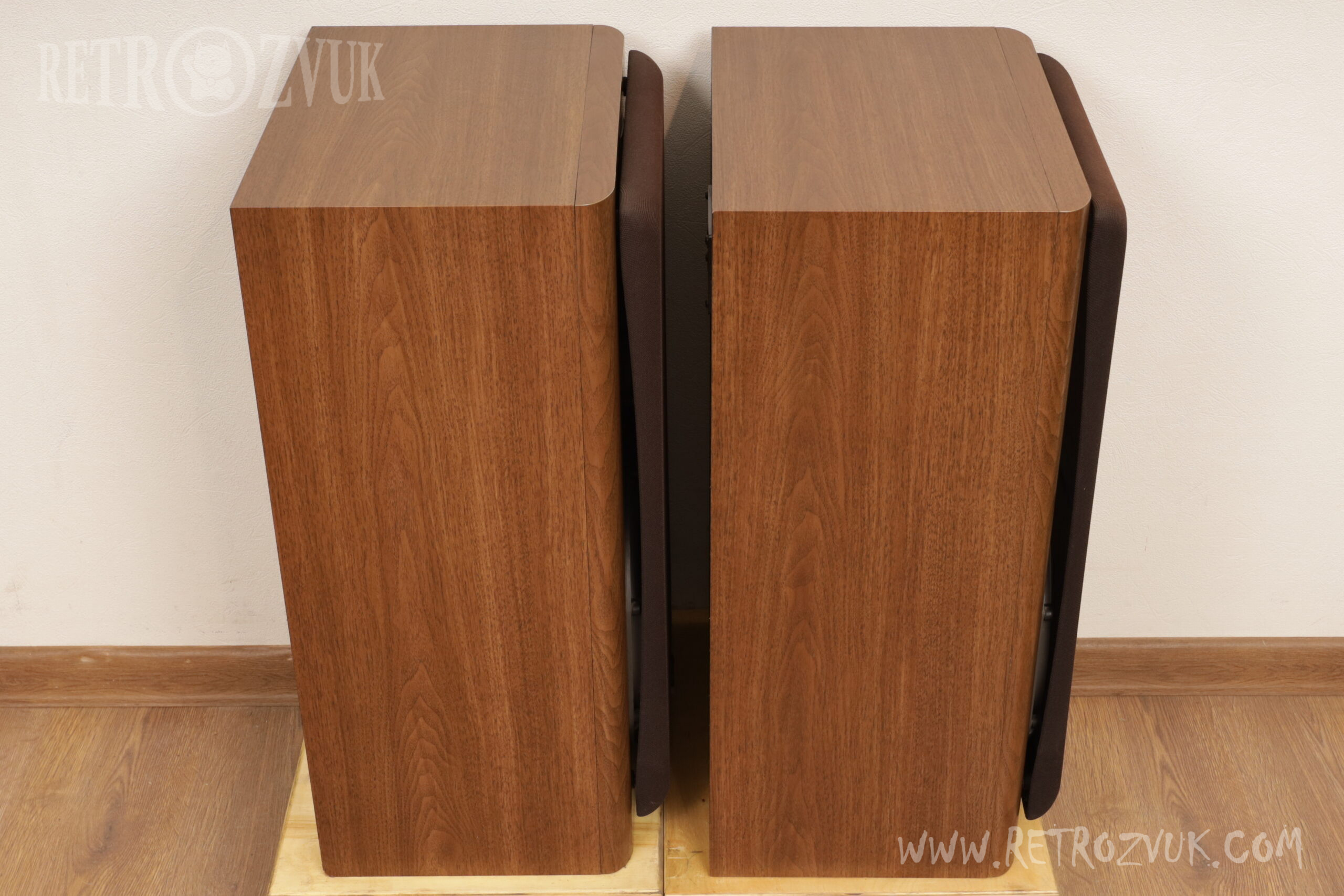

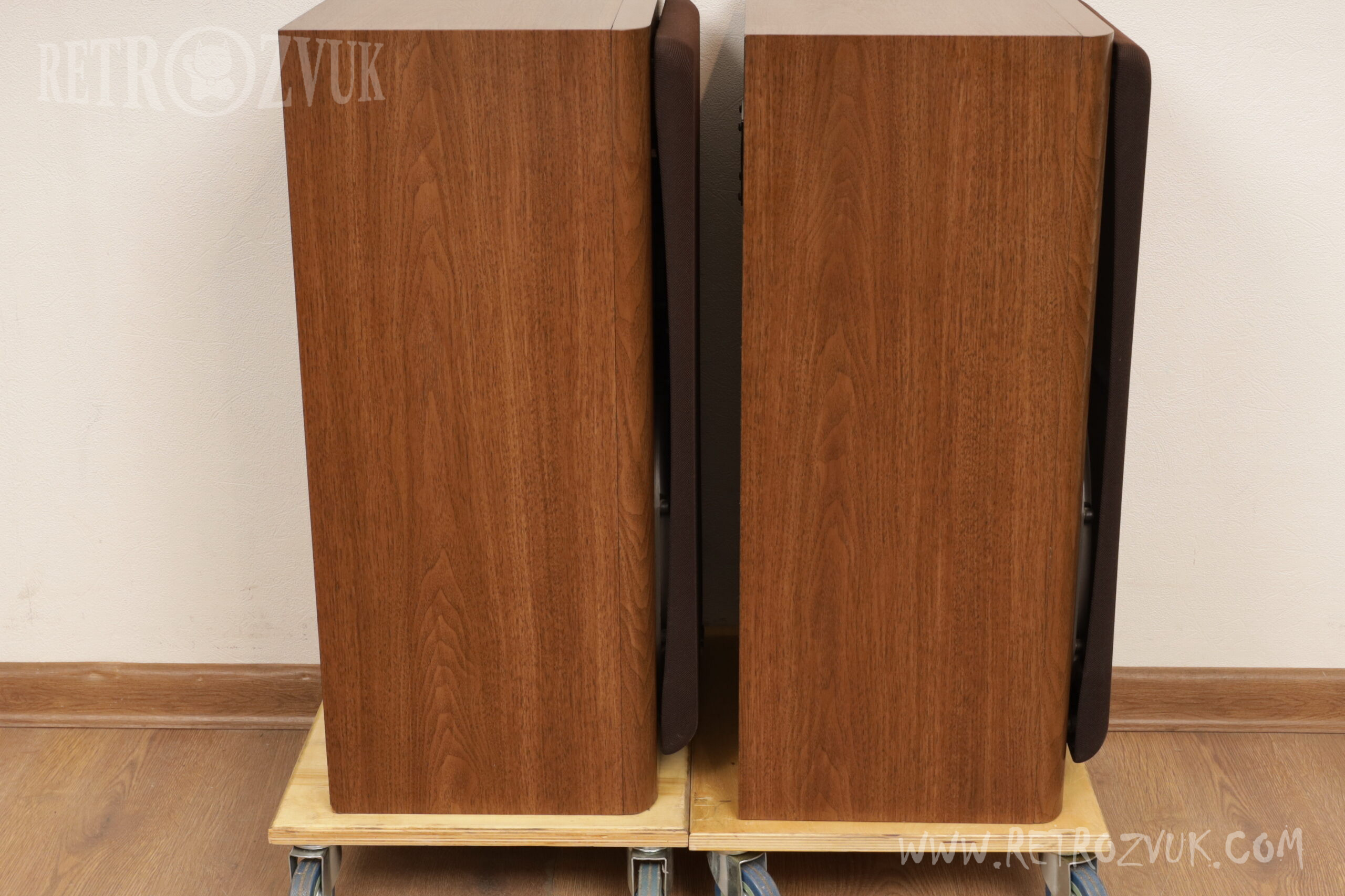

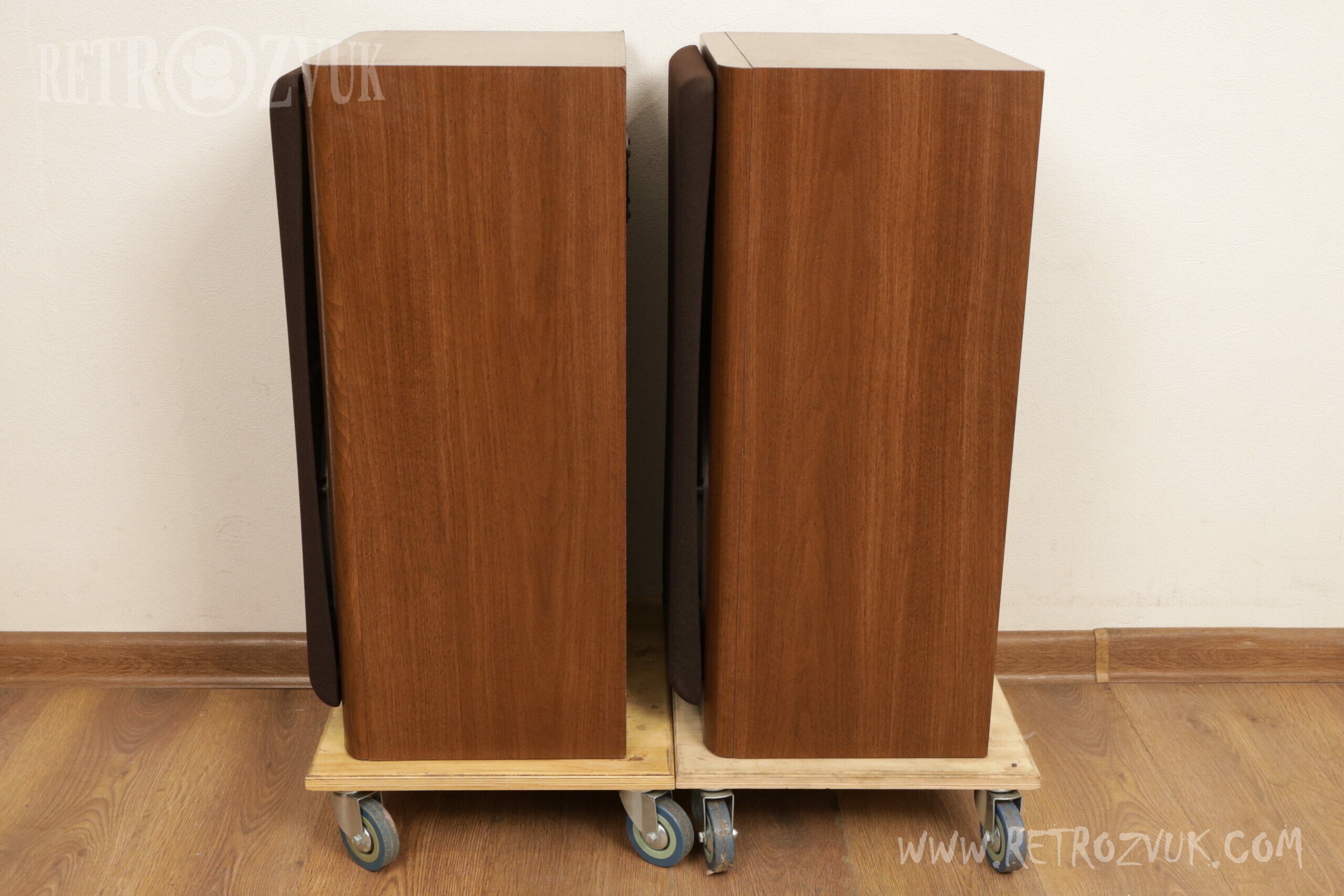

Корпус (Акустическое оформление)

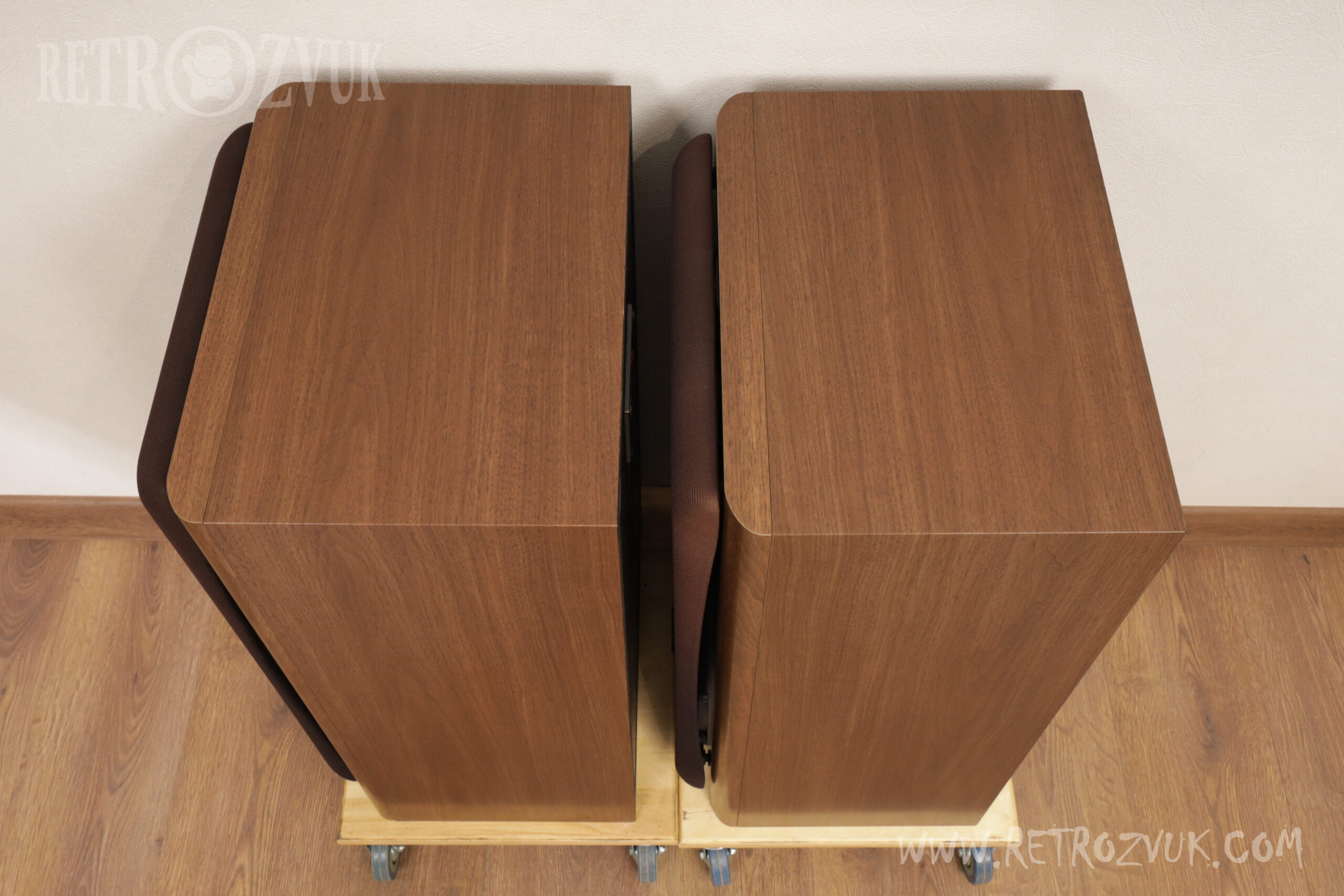

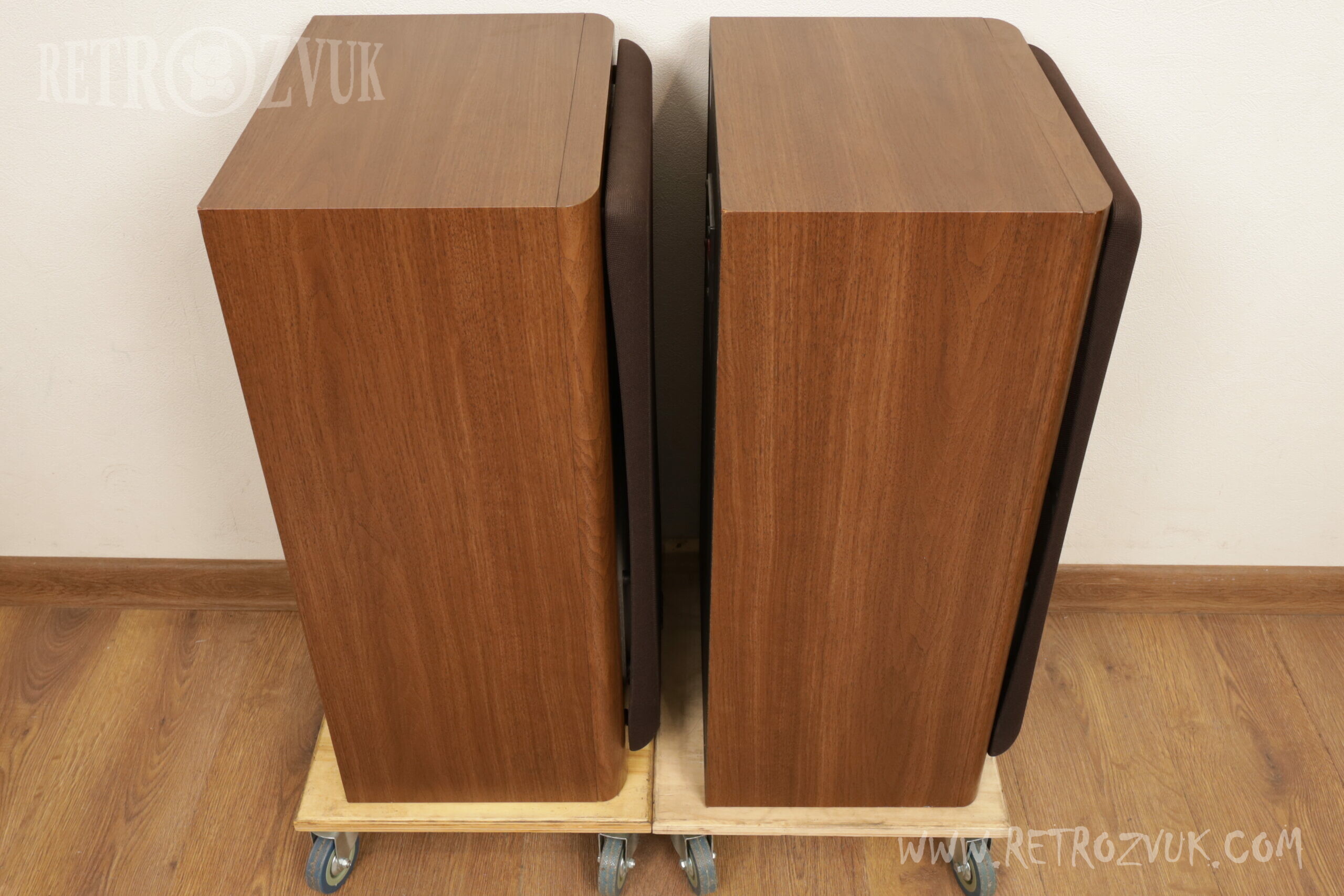

• Передняя панель: 2-Side Round Baffle со скругленными боковыми кромками для снижения дифракционных искажений.

• Конструкция: High Rigidity Distributed Resonance Structure, разработанная с использованием собственных методов анализа. Передняя панель толщиной 30 мм для повышения жесткости и разрешающей способности.

Дополнительные особенности

• Магнитное экранирование: Полноценное экранирование для размещения рядом с телевизором.

• Аксессуары: Существовали два варианта стоек для акустики (опционально).
