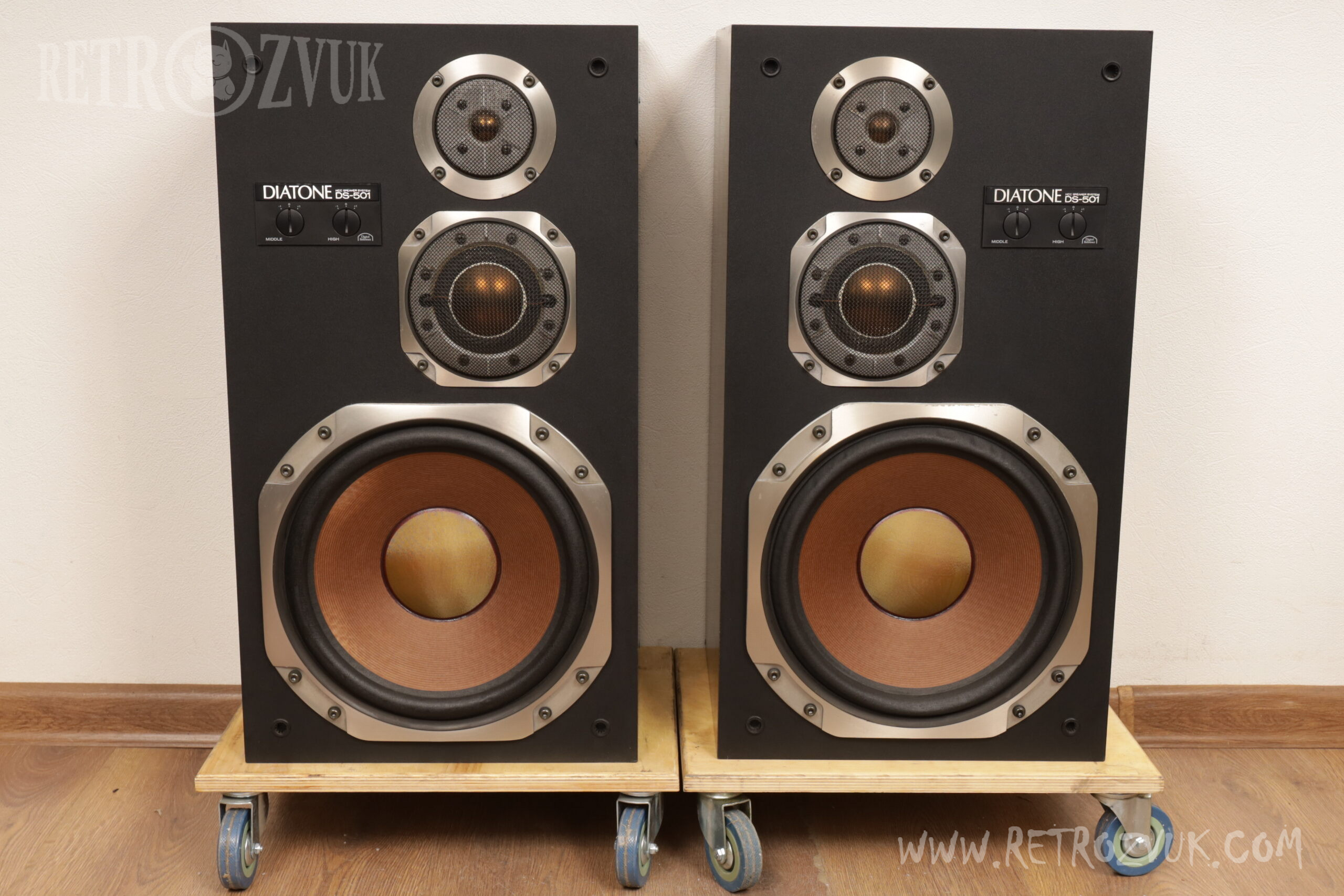

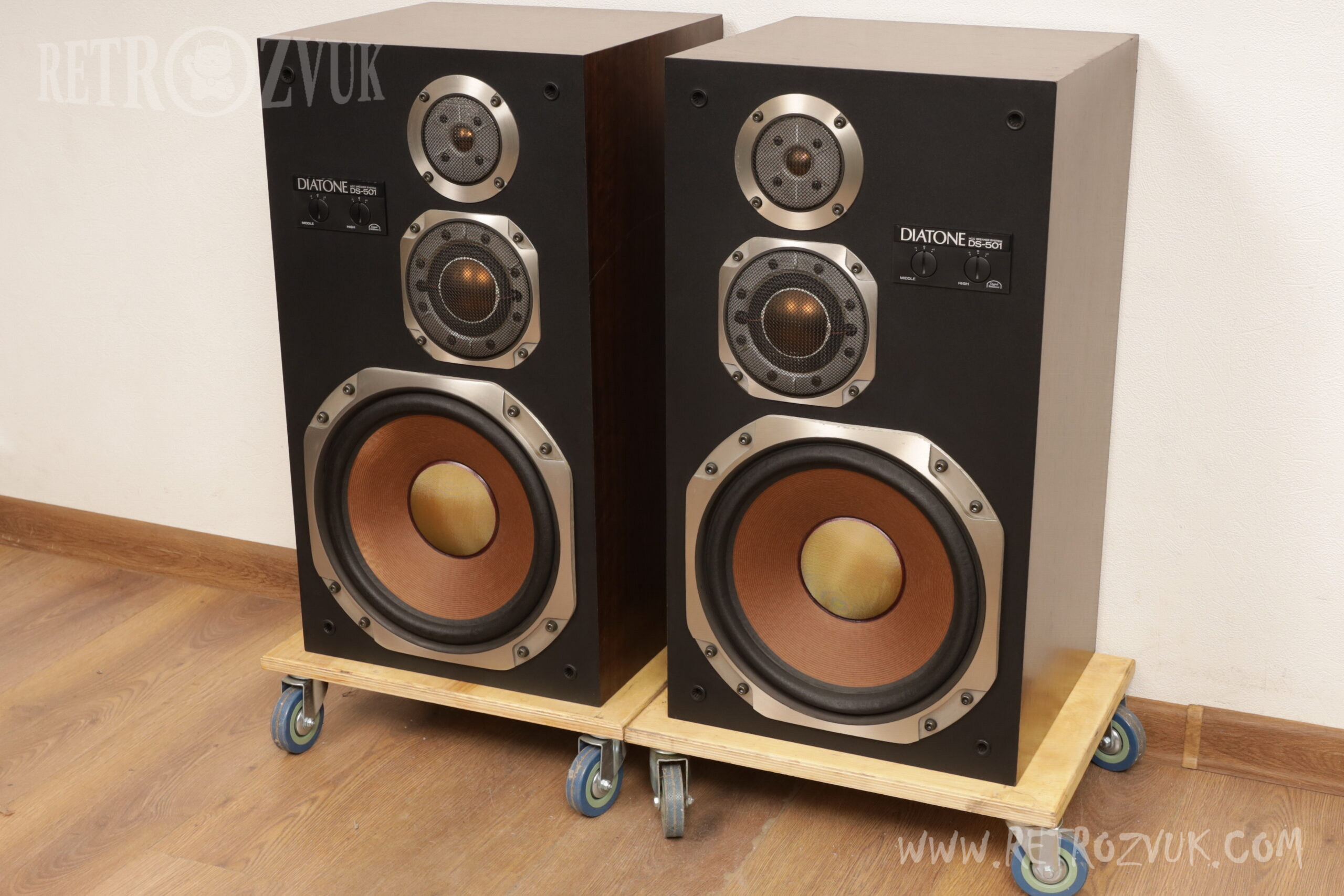

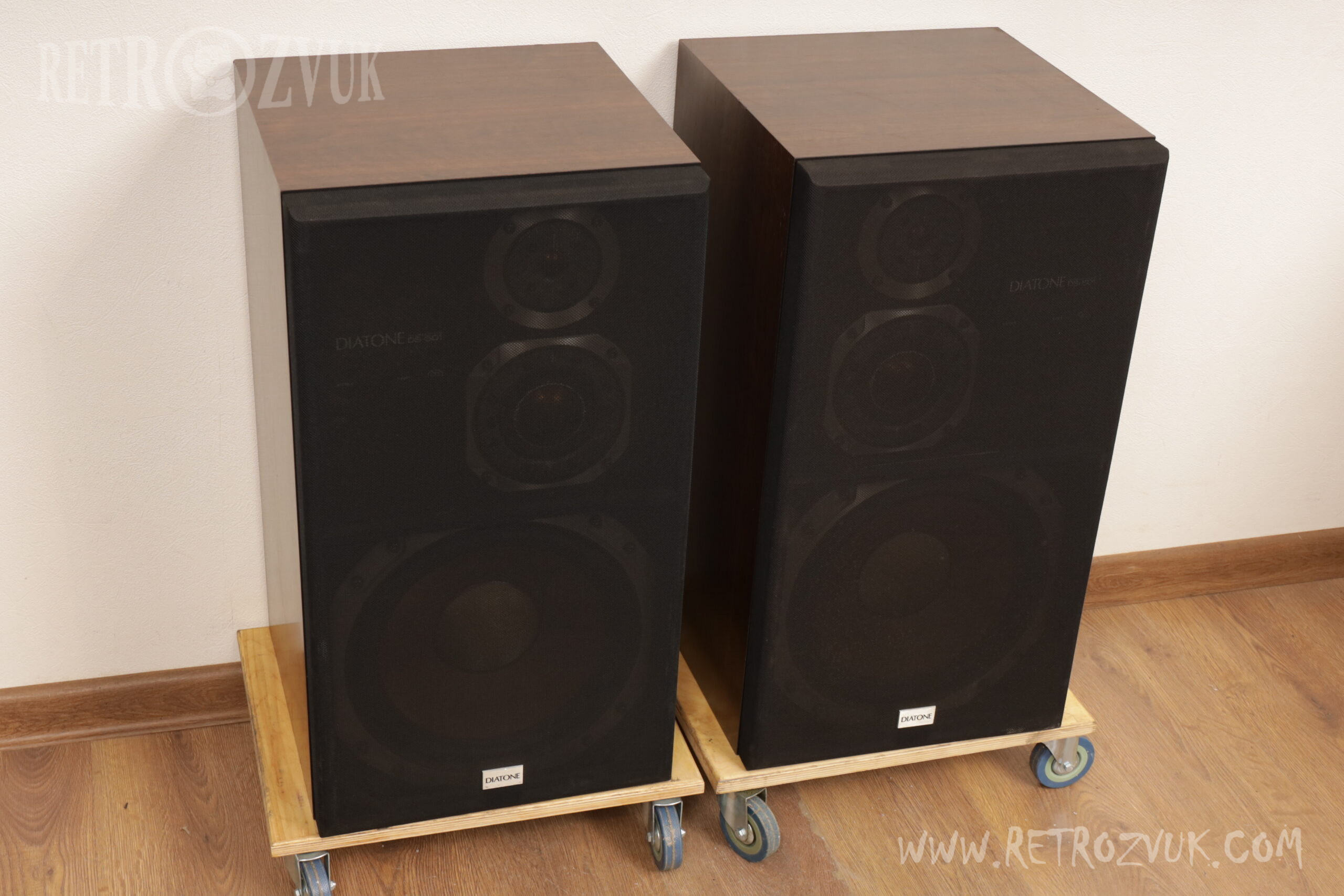

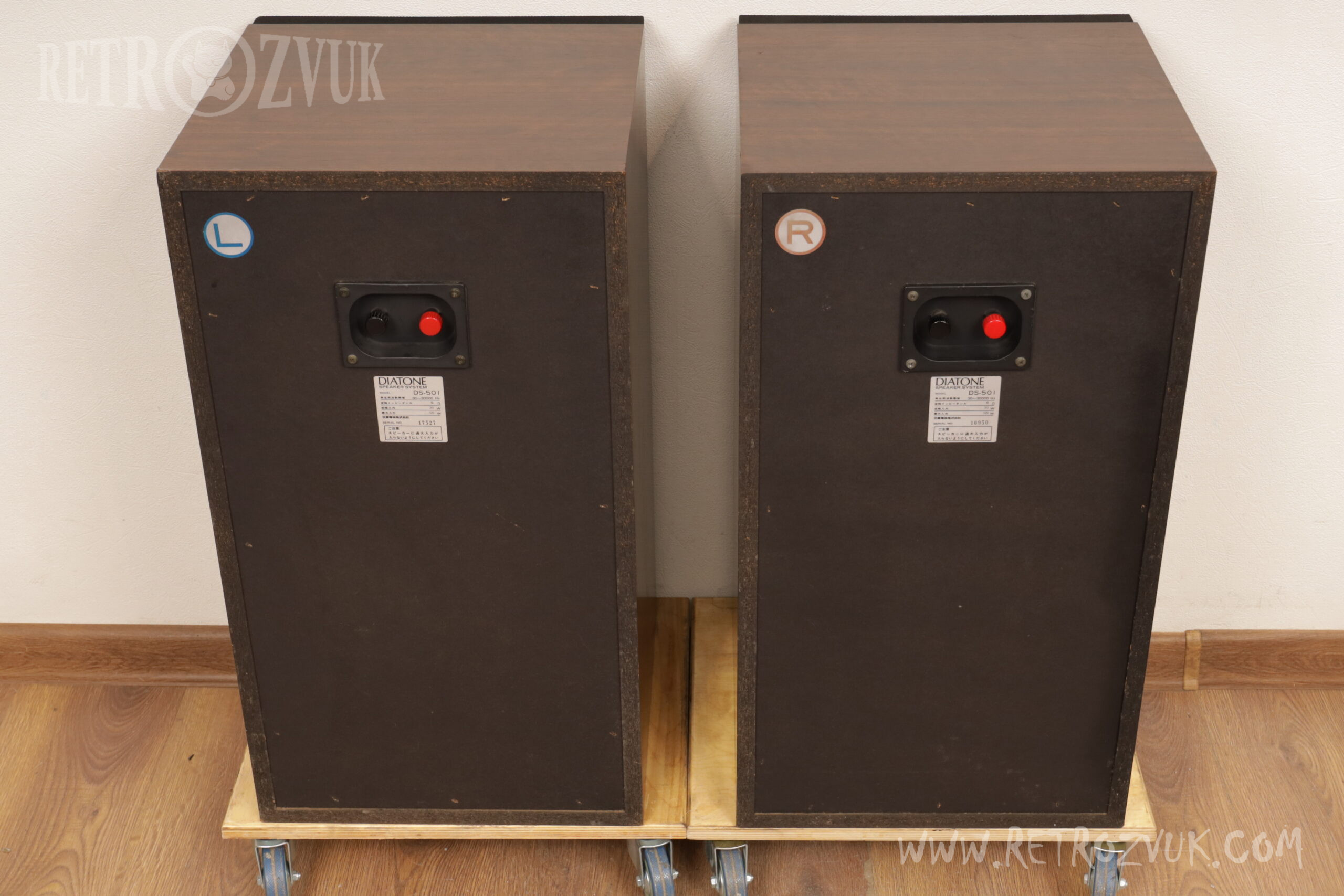

Diatone DS-501

DIATONE DS-501 – (выпуск 1982 г.)

Описание5

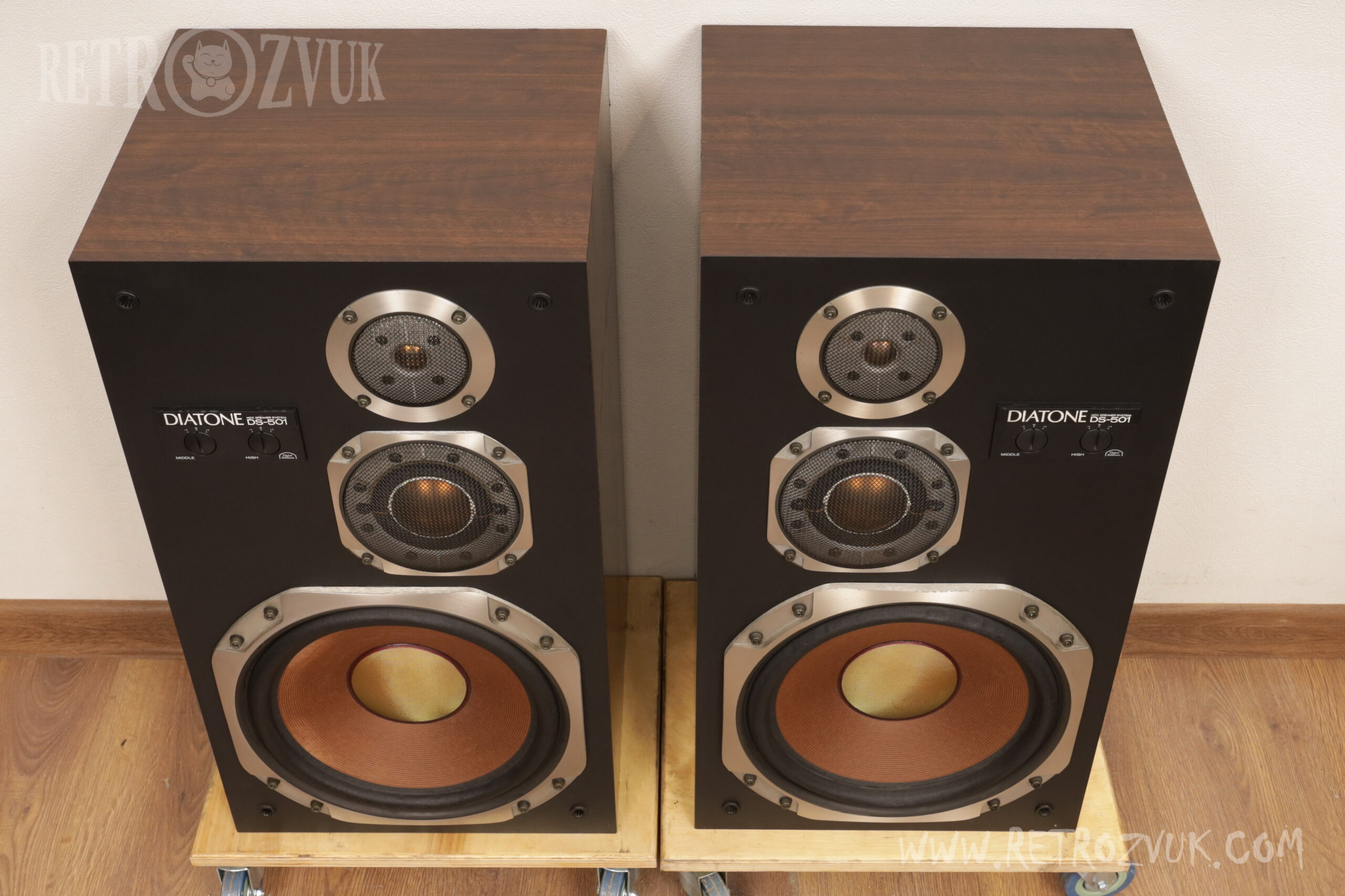

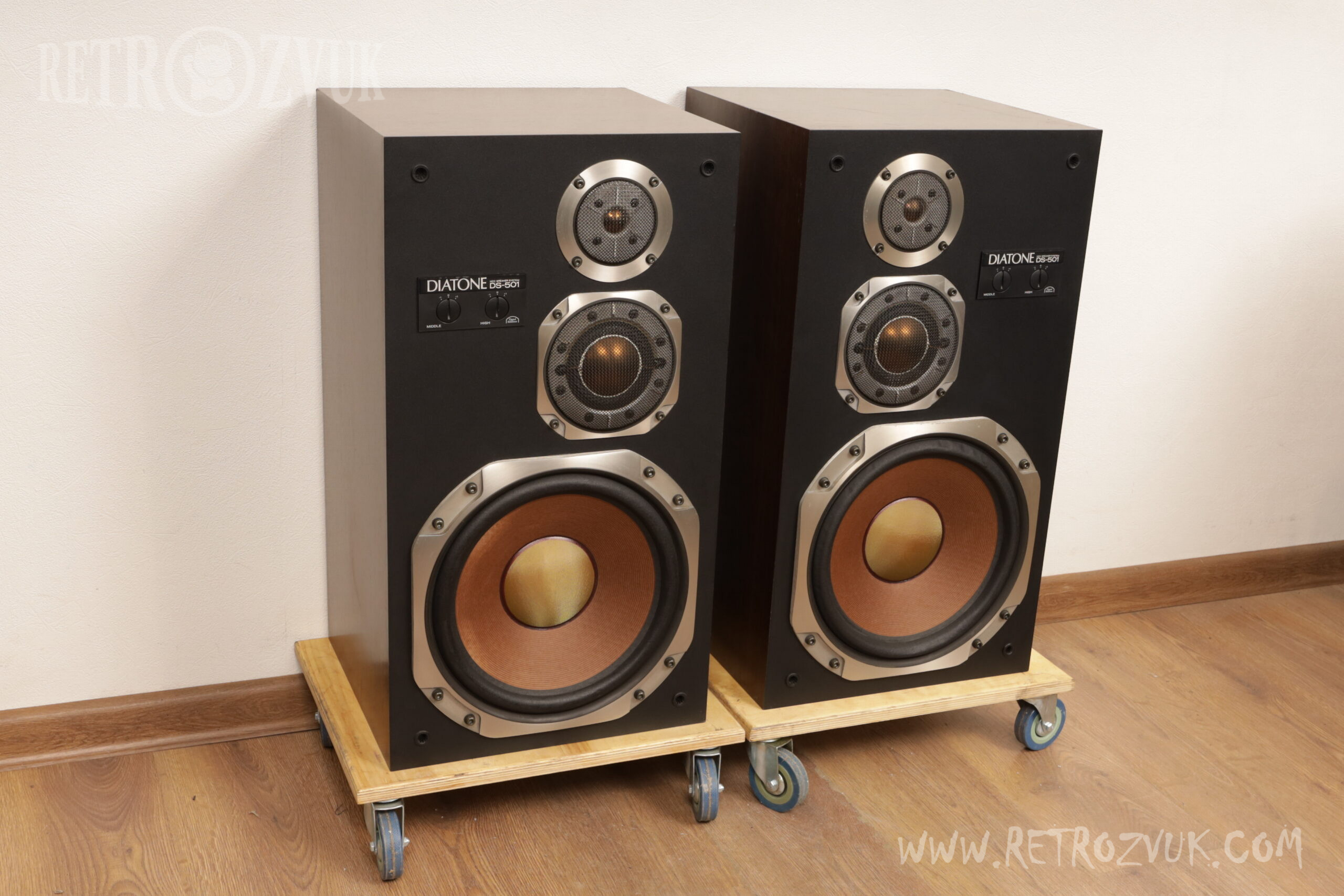

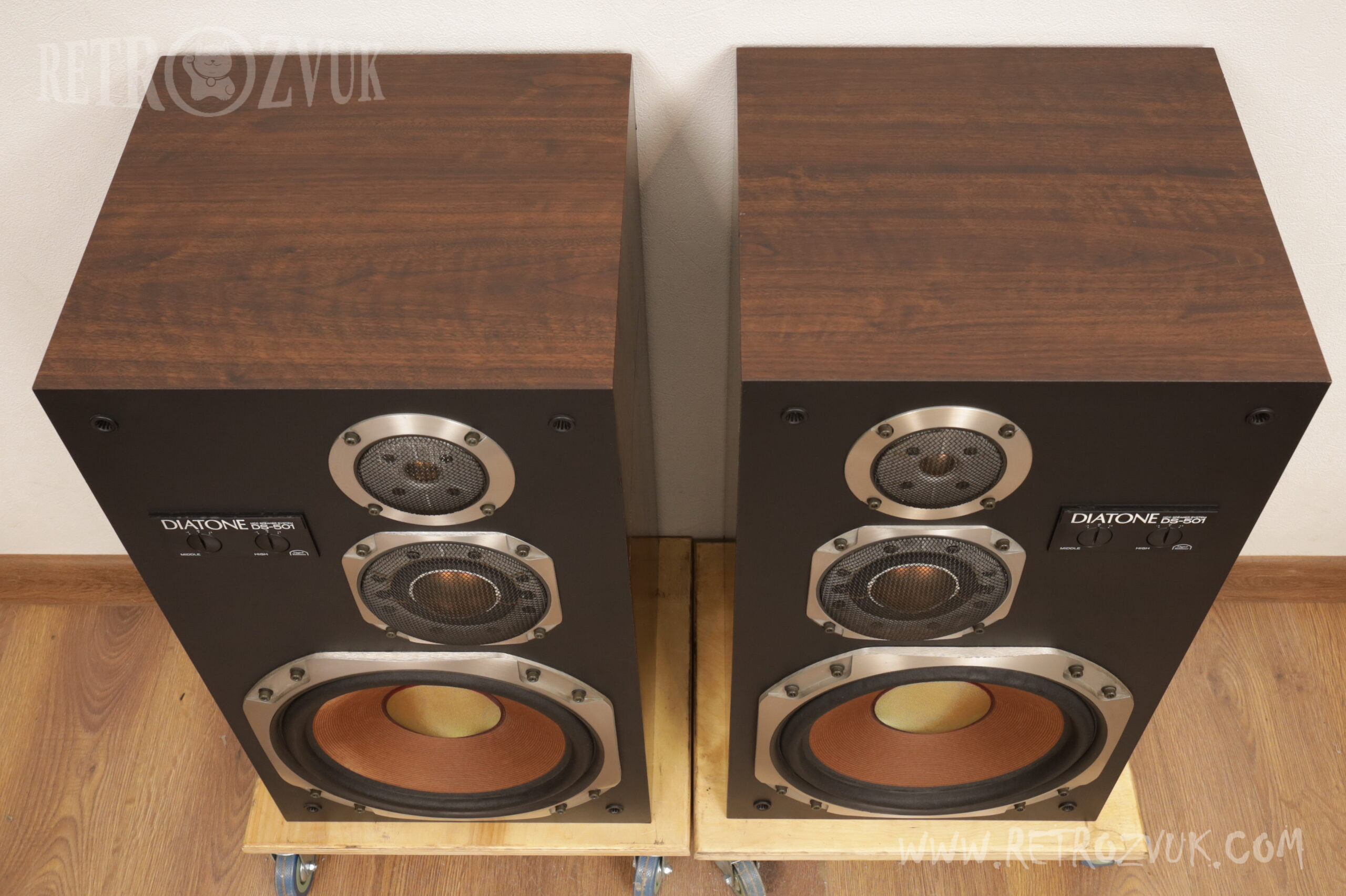

Полочная акустическая система, разработанная как дальнейшее развитие концепции, унаследованной от моделей DS-505 и DS-503.

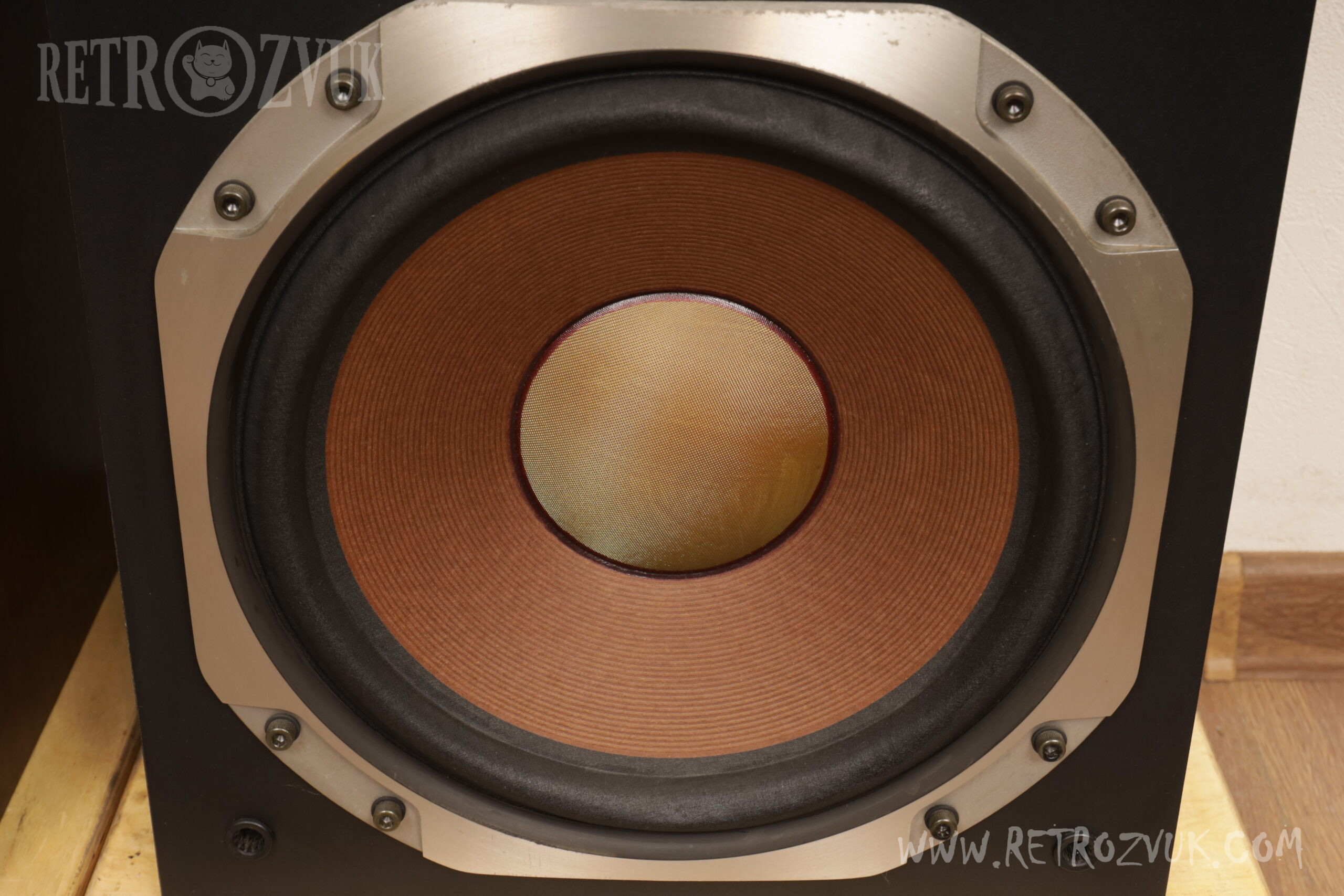

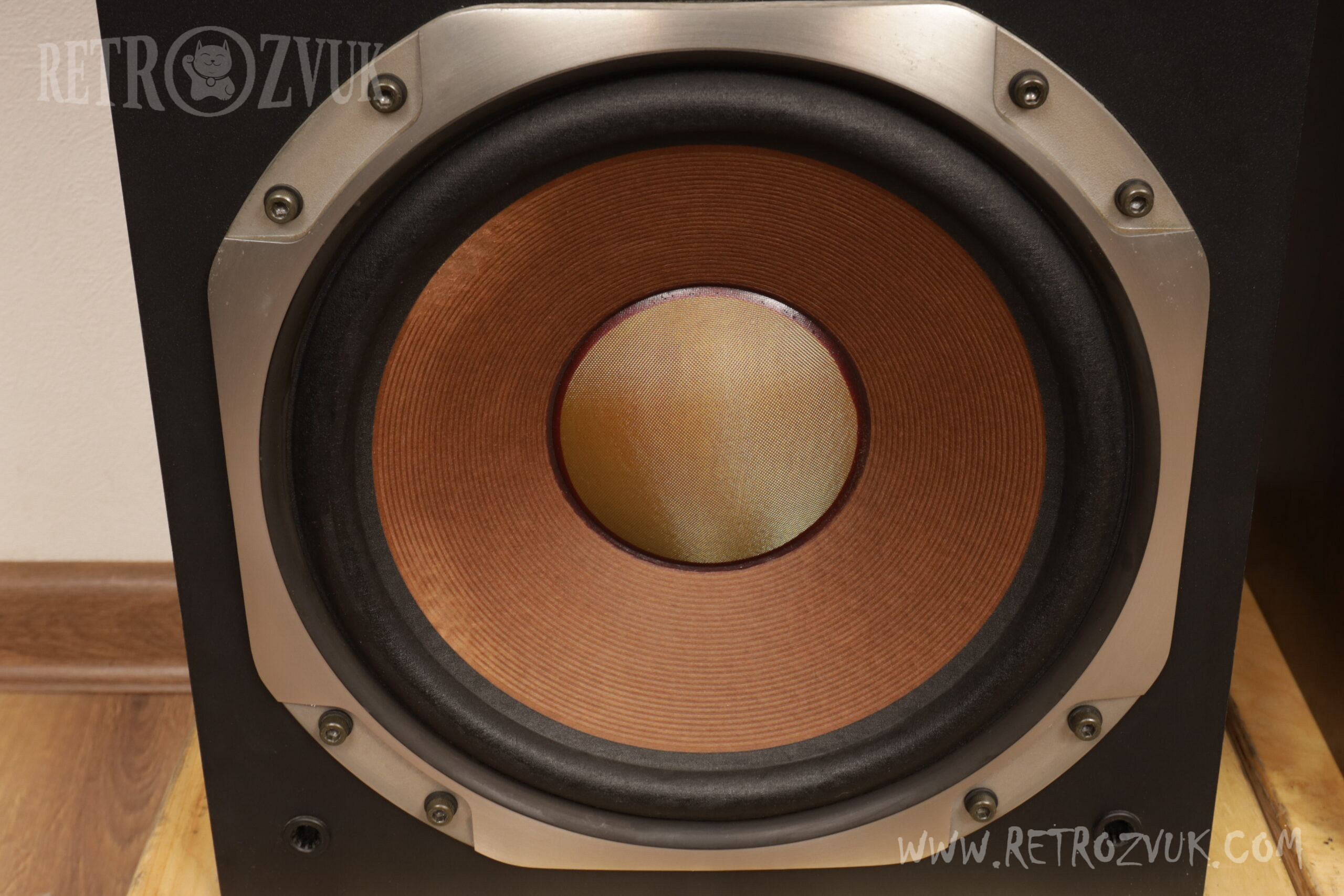

Низкочастотный динамик

• Используется 32-см конический НЧ-динамик.

• Применен новейший диффузор Polycraft Honeycomb Cone.

  • Конструкция: Внешние слои из бумажной массы, пропитанной специальной смолой, соединены полиамидным клеем с сердцевиной из крафт-сотовой структуры, также пропитанной смолой.

  • Преимущества: Сохраняет преимущества бумаги (высокое внутреннее демпфирование, низкая плотность, технологичность), но имеет удельный модуль упругости в ~4 раза выше, а внутреннее демпфирование на 20% лучше, чем у бумаги.

  • Снижает гармонические искажения от раздельных резонансов на 15 дБ по сравнению с бумажным диффузором.

• Для снижения резонансов центральный колпачок выполнен из полиамидного волокна.

• В магнитной системе установлено малое искажающее кольцо для устранения искажений, генерируемых в приводе.

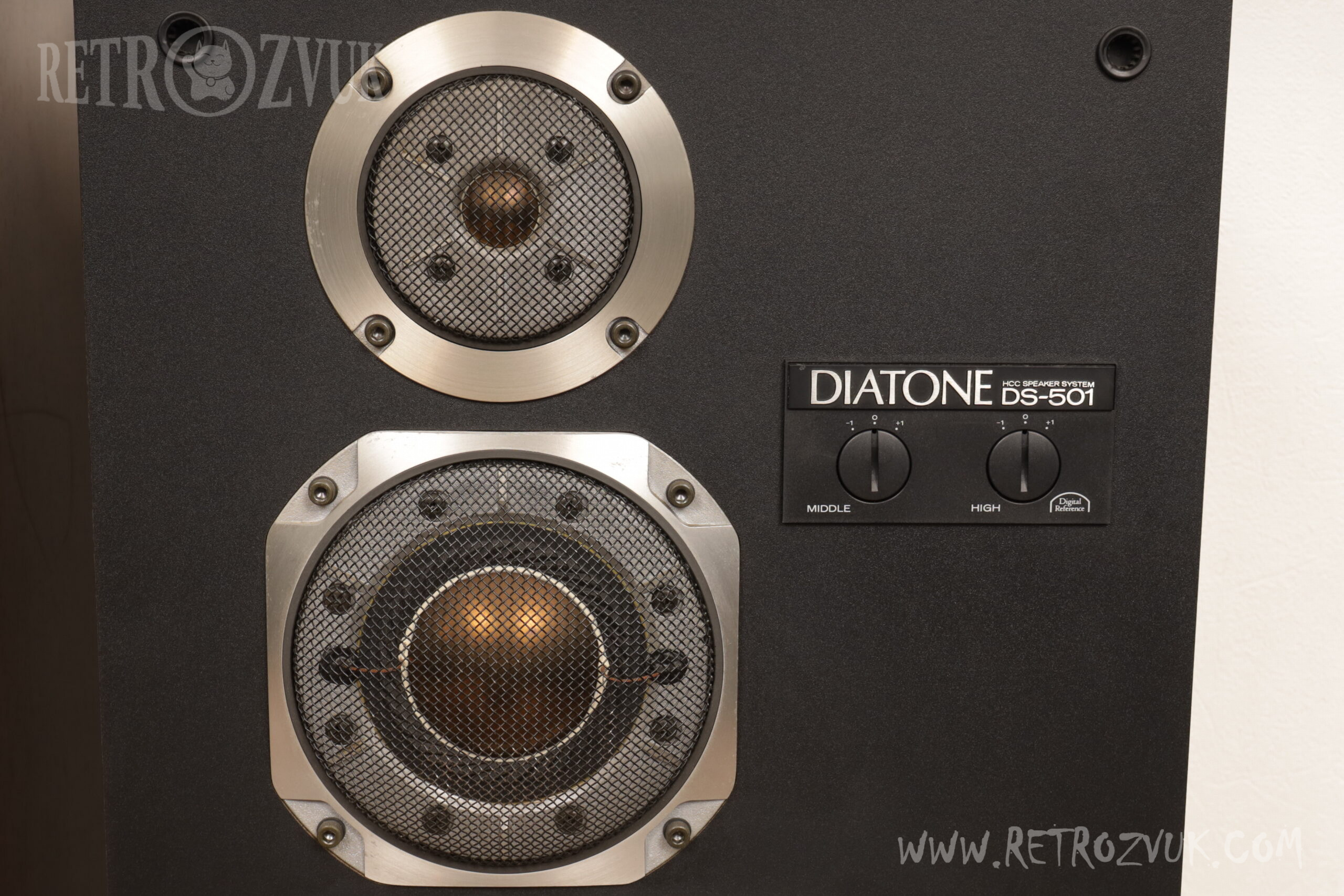

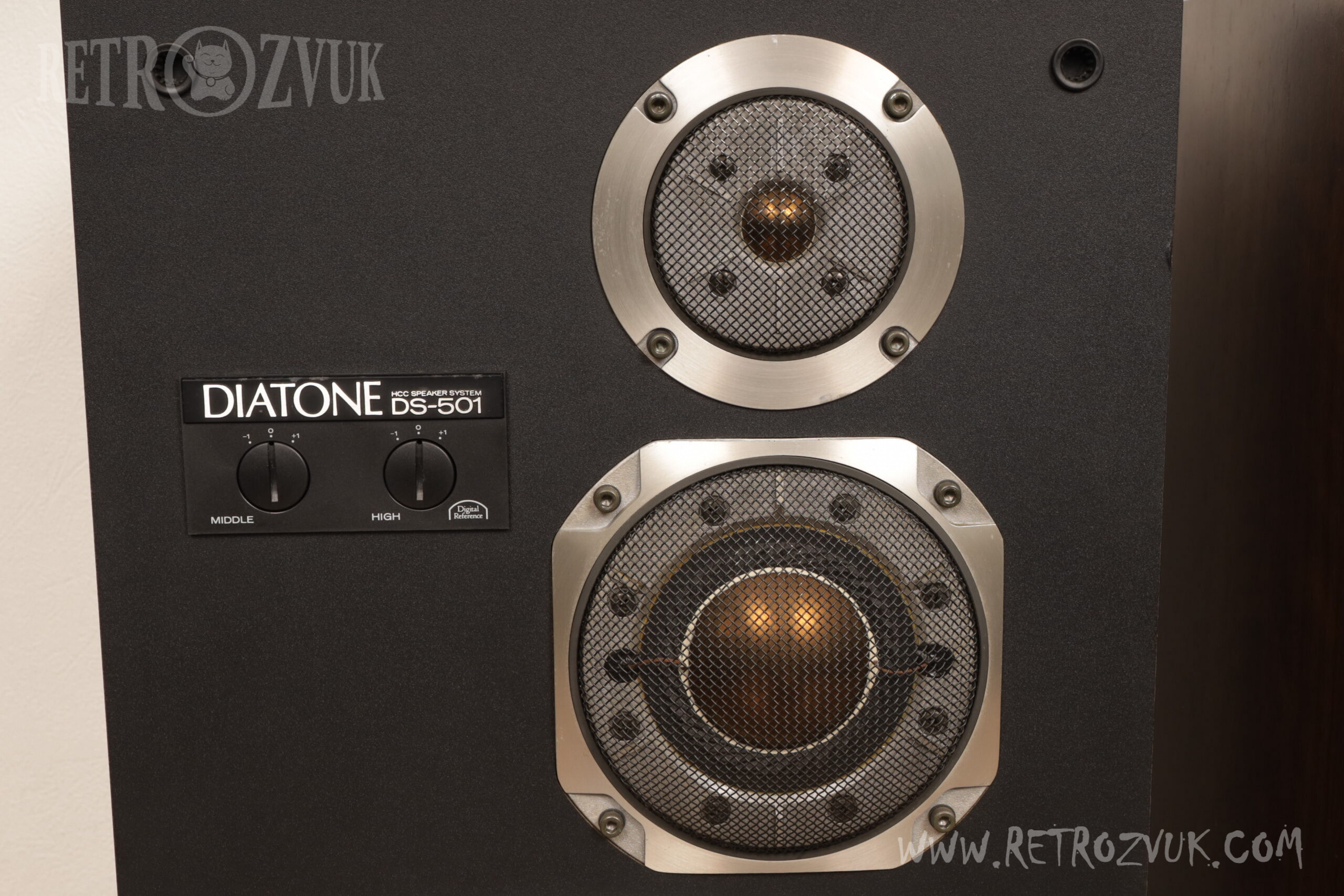

Среднечастотный динамик

• Используется 6.5-см купольный СЧ-динамик.

• Применена новейшая диафрагма D.U.D. ω-Титан.

  • ω-Титан создается путем термообработки титановой диафрагмы в специальной среде, что повышает модуль Юнга за счет упрочнения поверхности. Это расширяет воспроизводимый ВЧ-диапазон.

  • Конструкция D.U.D. обеспечивает передачу энергии от звуковой катушки к диафрагме без потерь, улучшает переходные характеристики и уменьшает затухание ВЧ.

  • Конструкция D.U.D. также улучшает теплоотвод от катушки к диафрагме, повышая линейность и стойкость к перегрузке.

• Использован новейший тангенциальный подвес из многослойной ткани на специальном связующем, обеспечивающий оптимальное внутреннее демпфирование.

Высокочастотный динамик

• Используется 2.5-см купольный ВЧ-динамик.

• Как и в СЧ-динамике, используется диафрагма D.U.D. ω-Титан.

Разделительный фильтр

• Используется запатентованная Diatone схема фильтра с низкими искажениями.

• Компоненты (катушки, конденсаторы) проходят строгий отбор.

• Применяется обжимной монтаж проводов из бескислородной меди (OFC).

• Когда регулятор уровня установлен в «0», цепь коррекции полностью отключается (прямой проход сигнала).

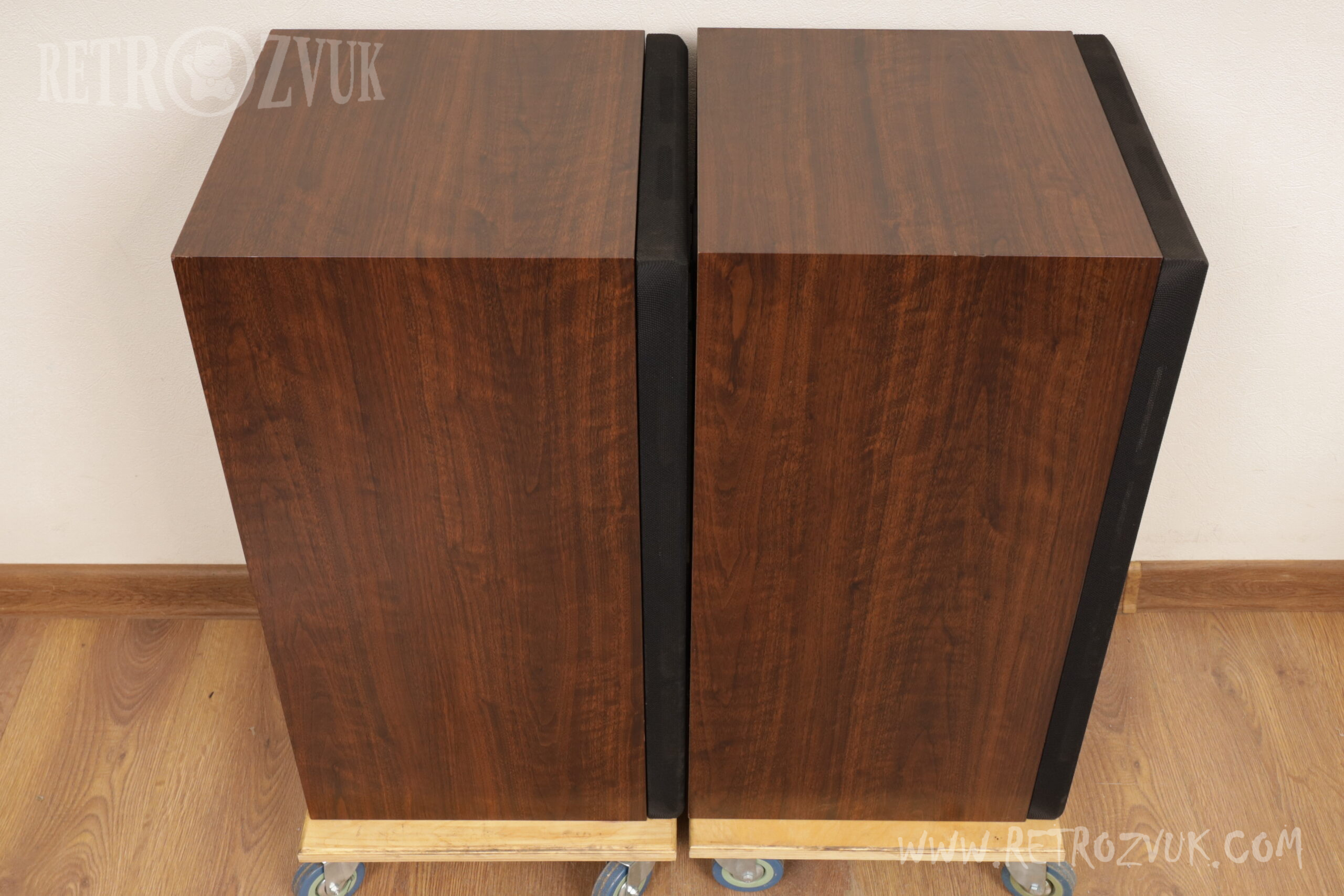

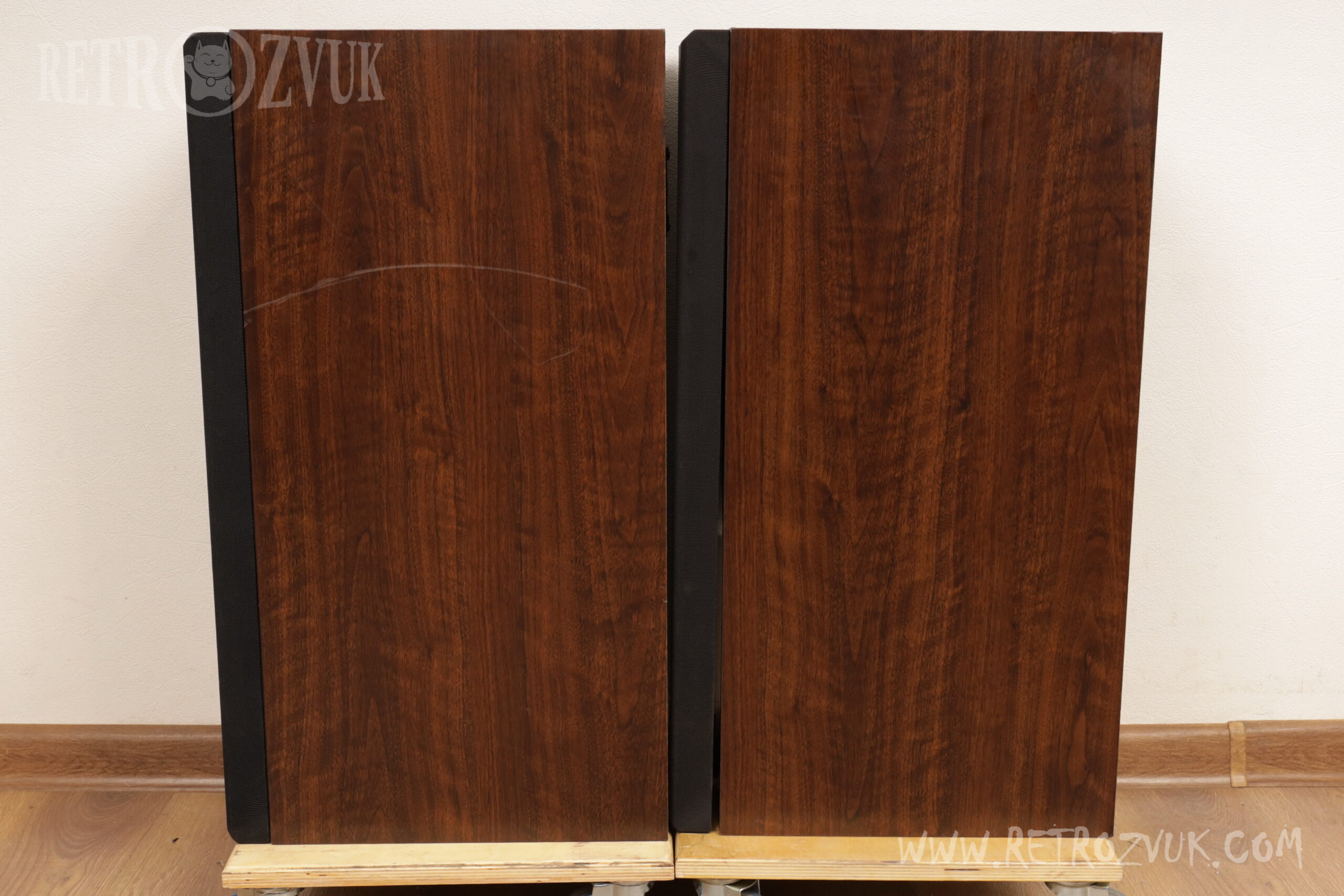

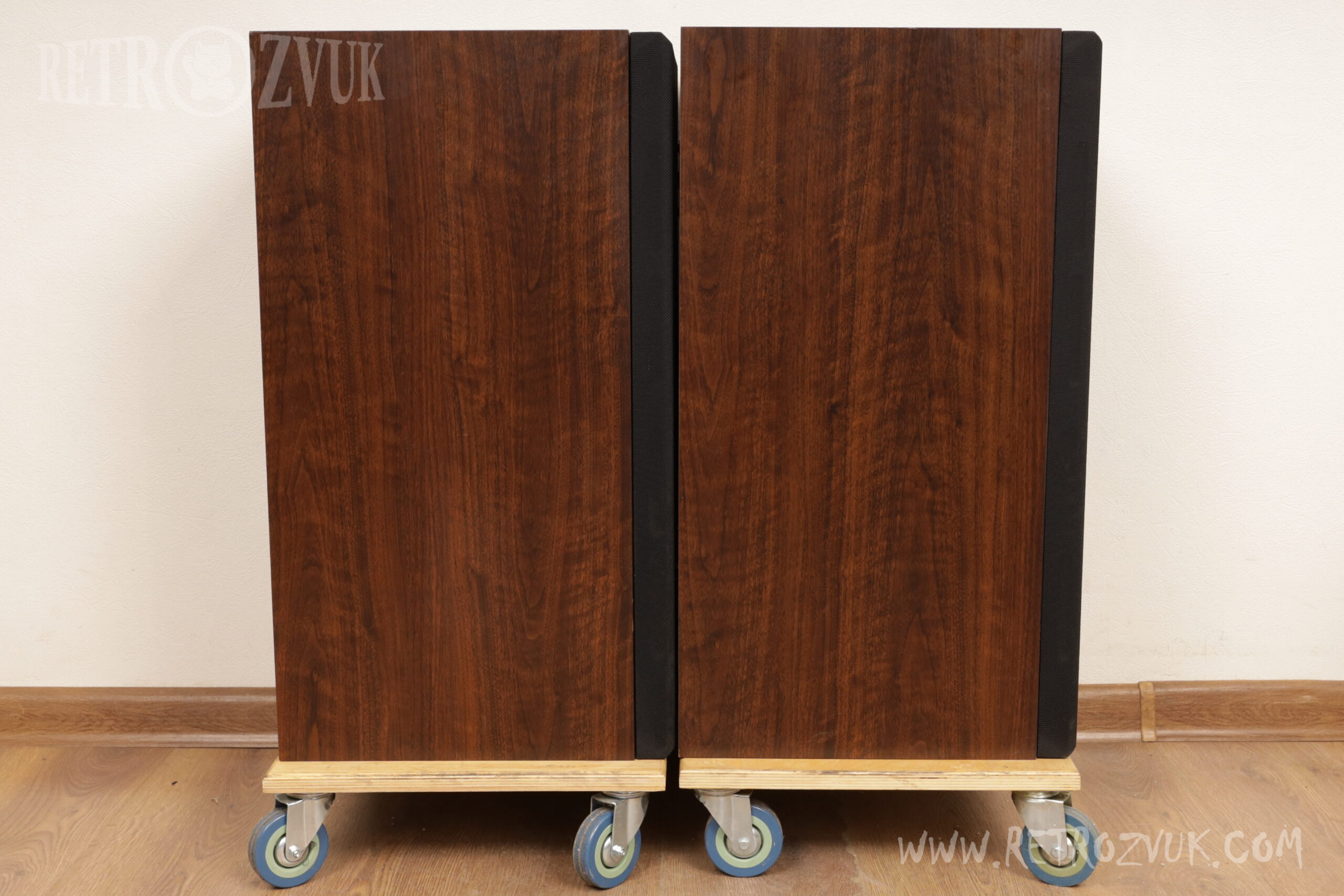

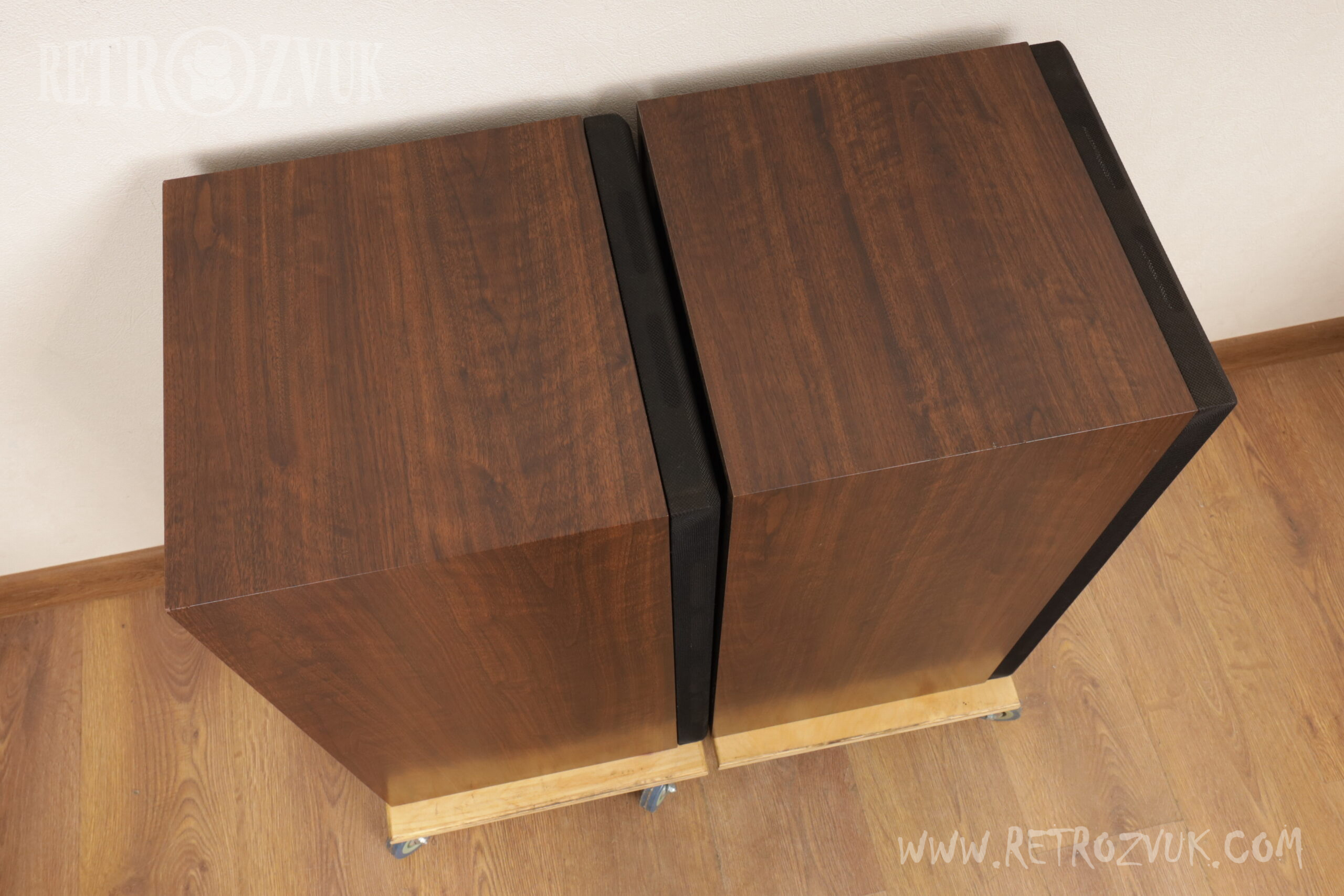

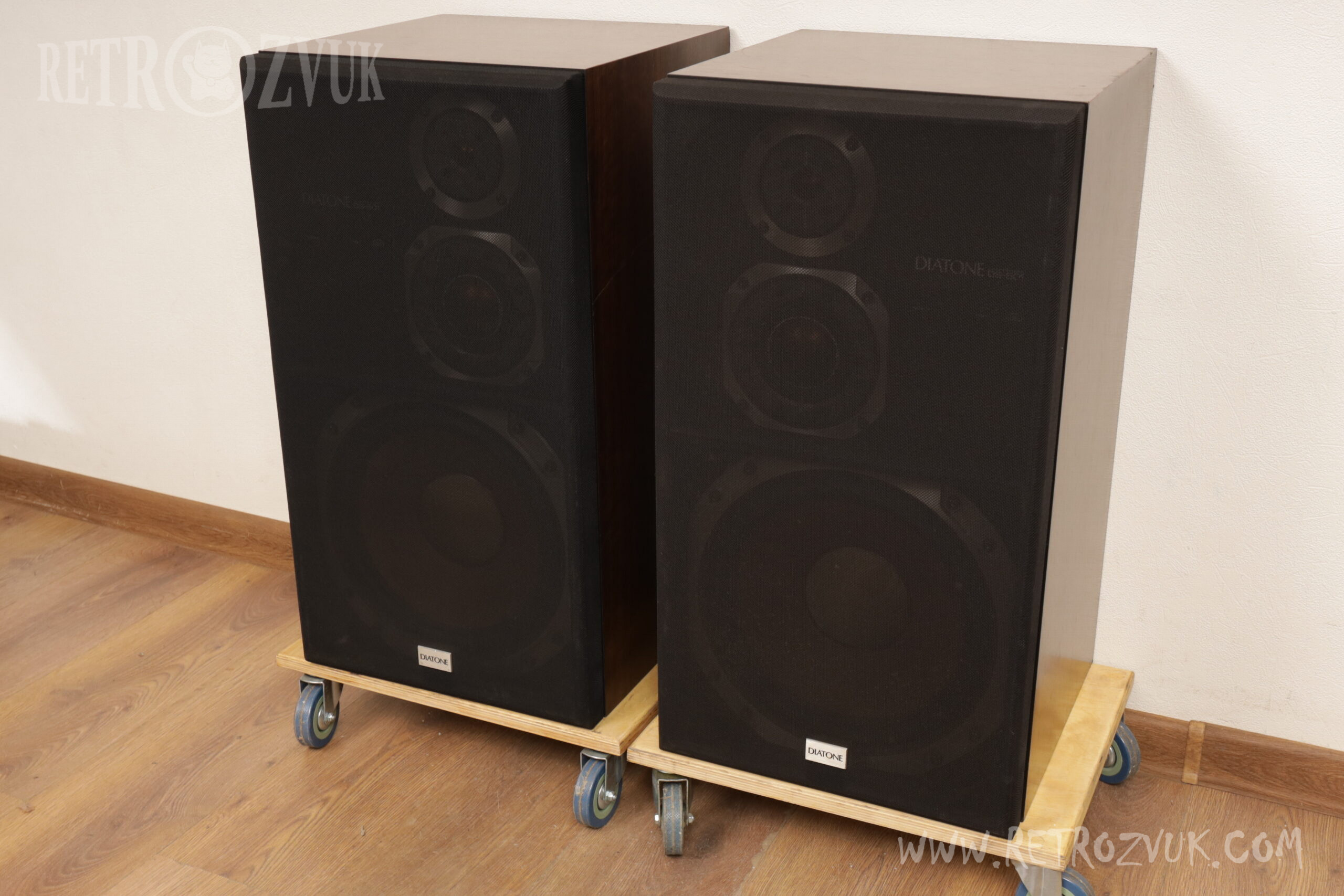

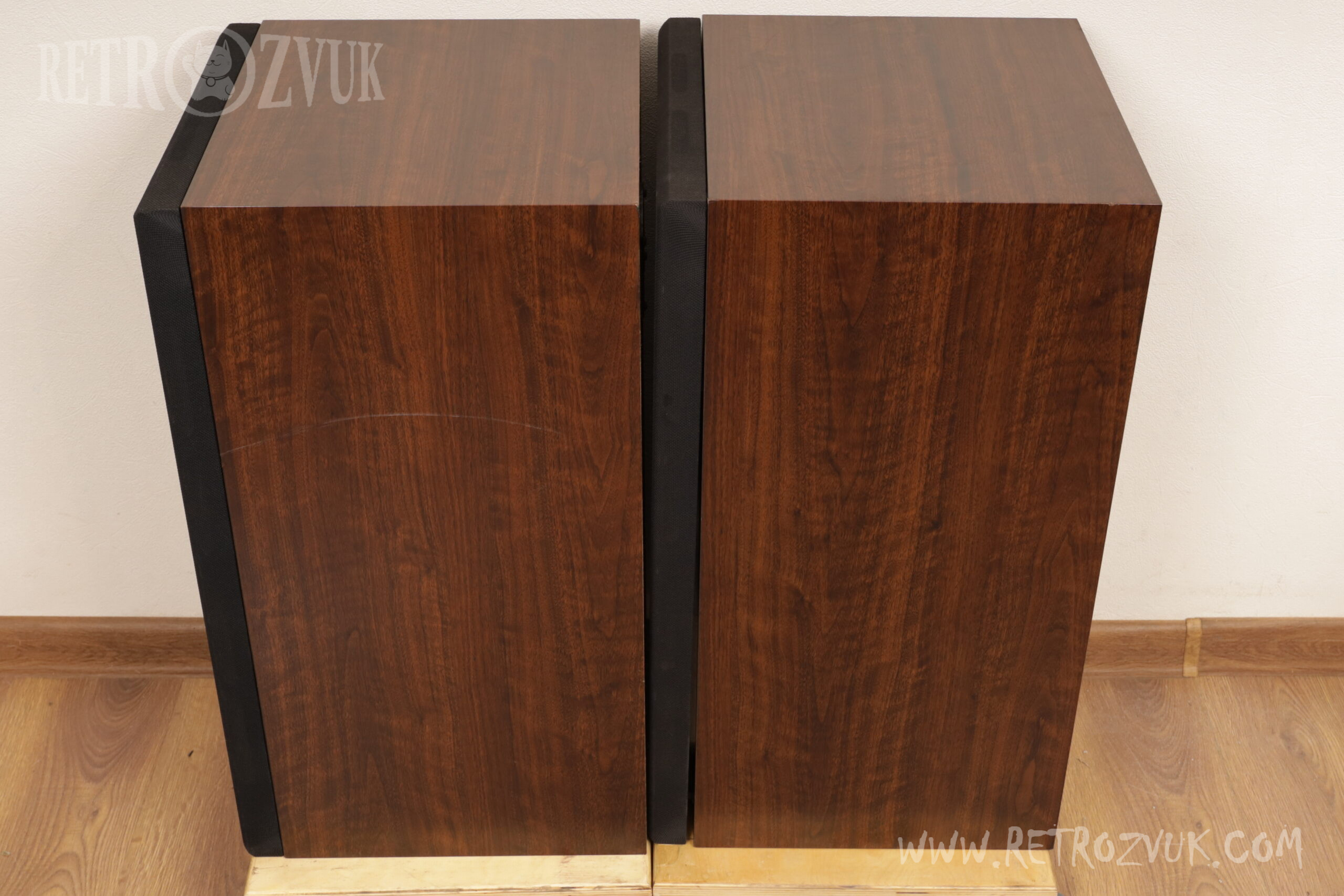

Корпус

• Используется высокожесткий корпус, разработанный с применением новейших методов анализа вибраций, включая модальный анализ.

• Сохранена проверенная временем конструкция соединений.

• Передняя панель изготовлена из склеенных двух слоев фанеры по 12 мм каждый для повышенной жесткости.
