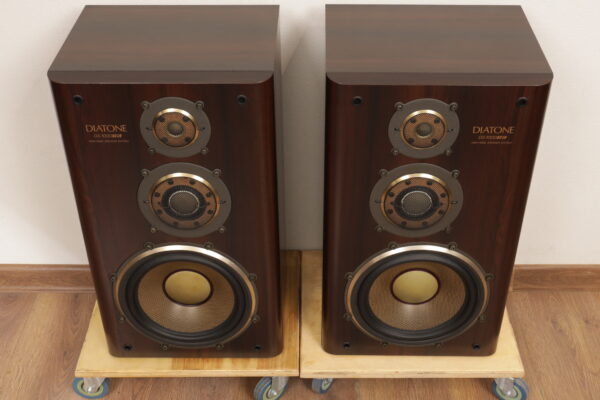

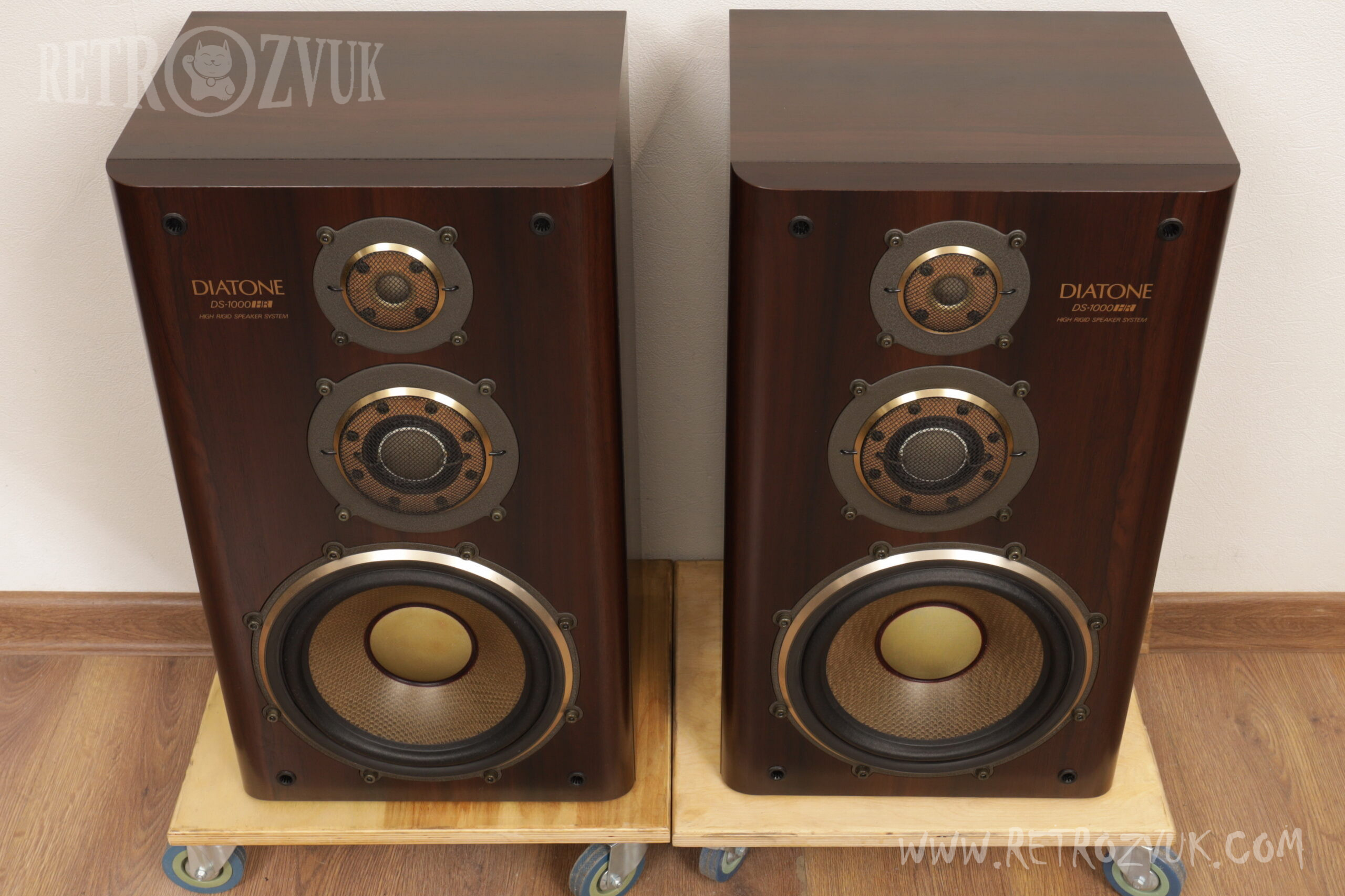

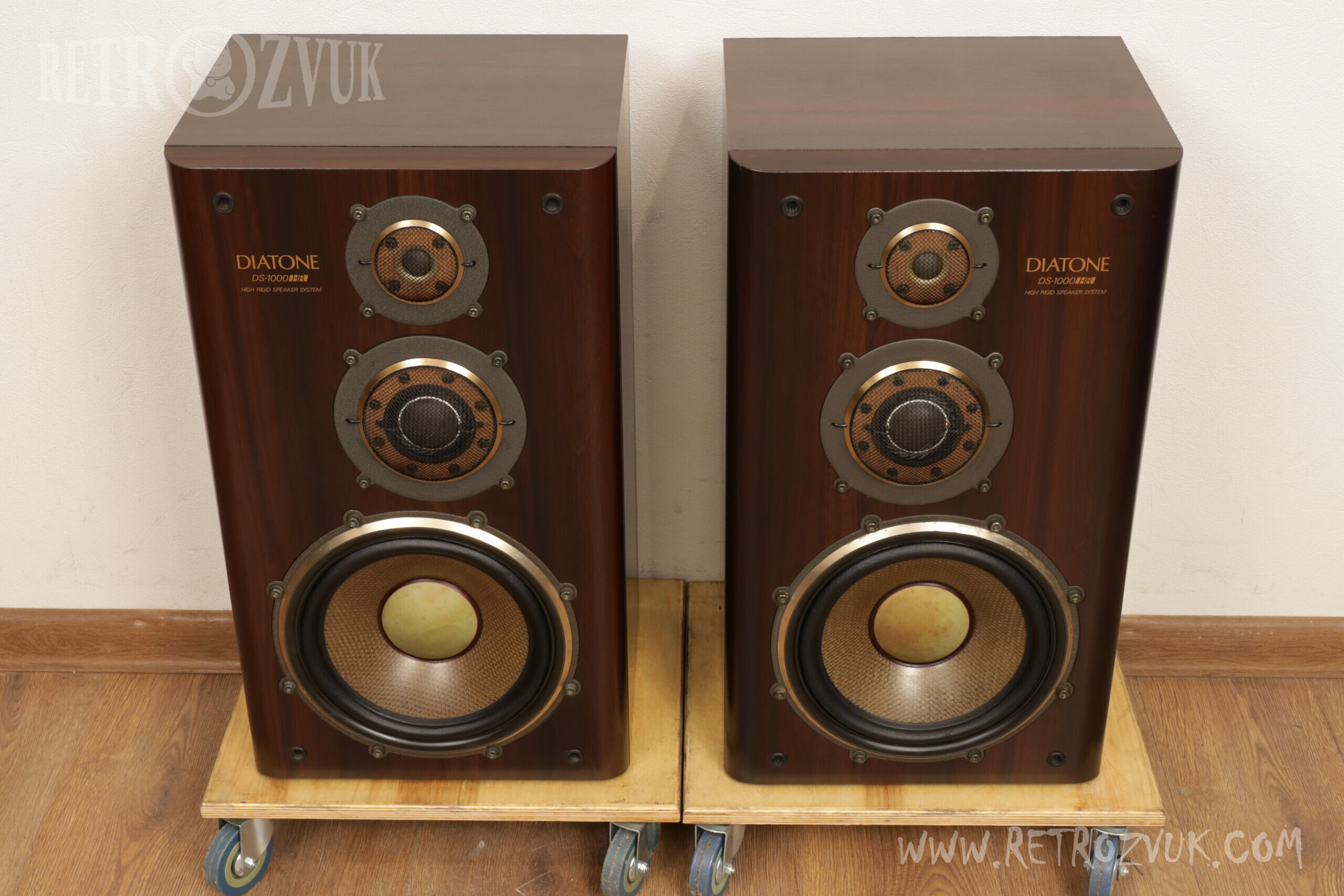

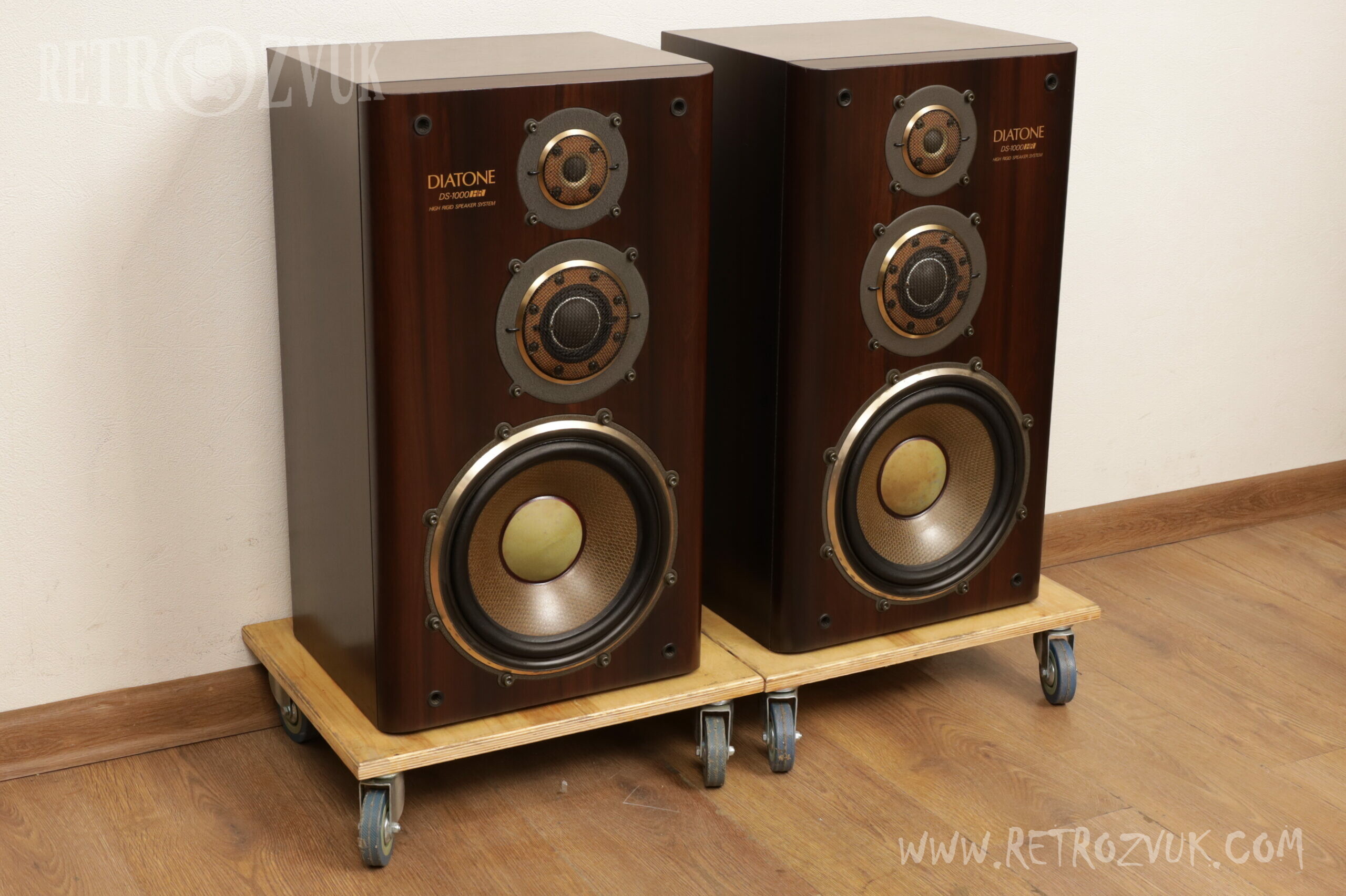

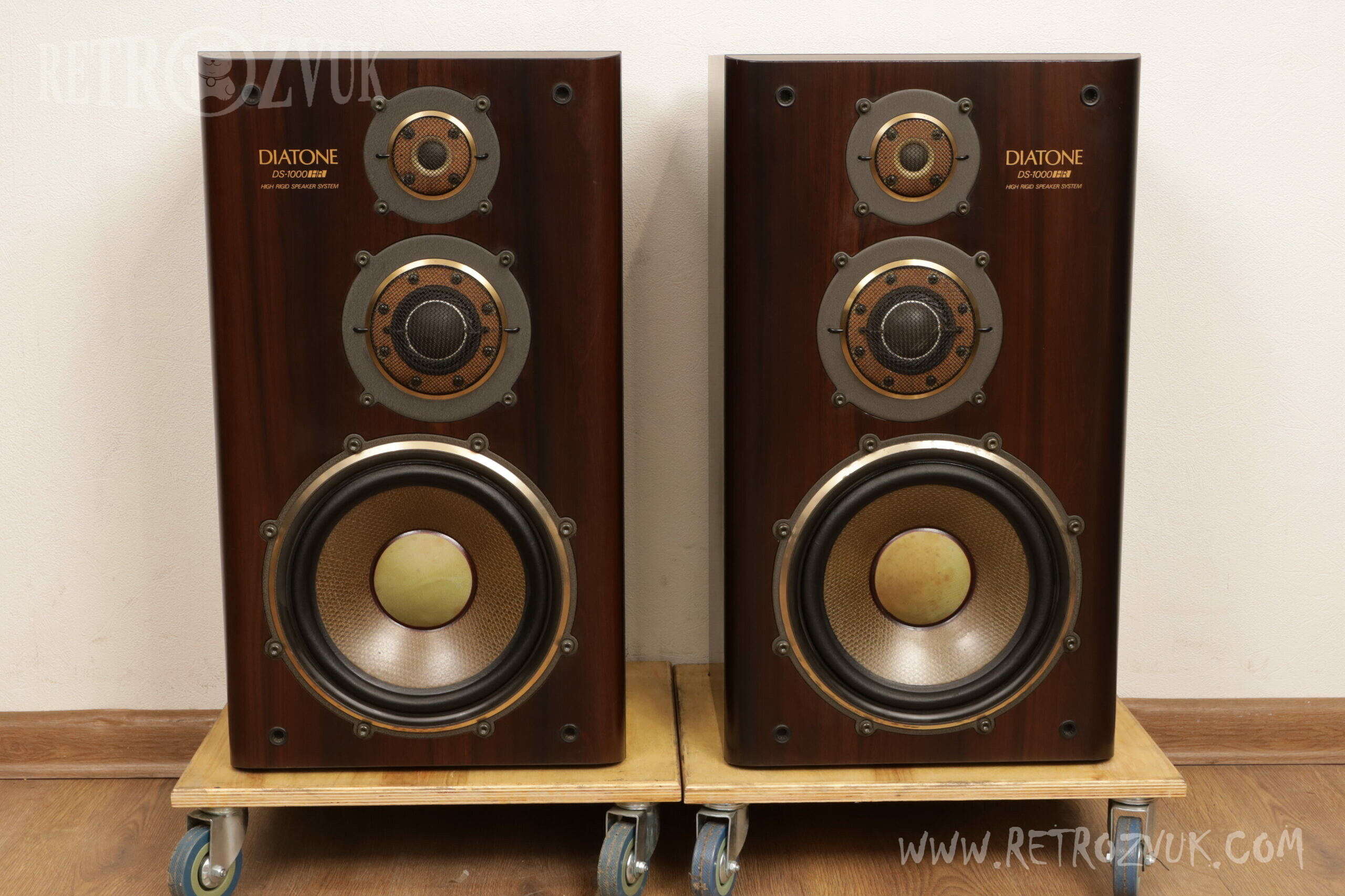

Diatone DS-1000HR

Акустическая система, пр-во Япония, Выпуск 1986 г.

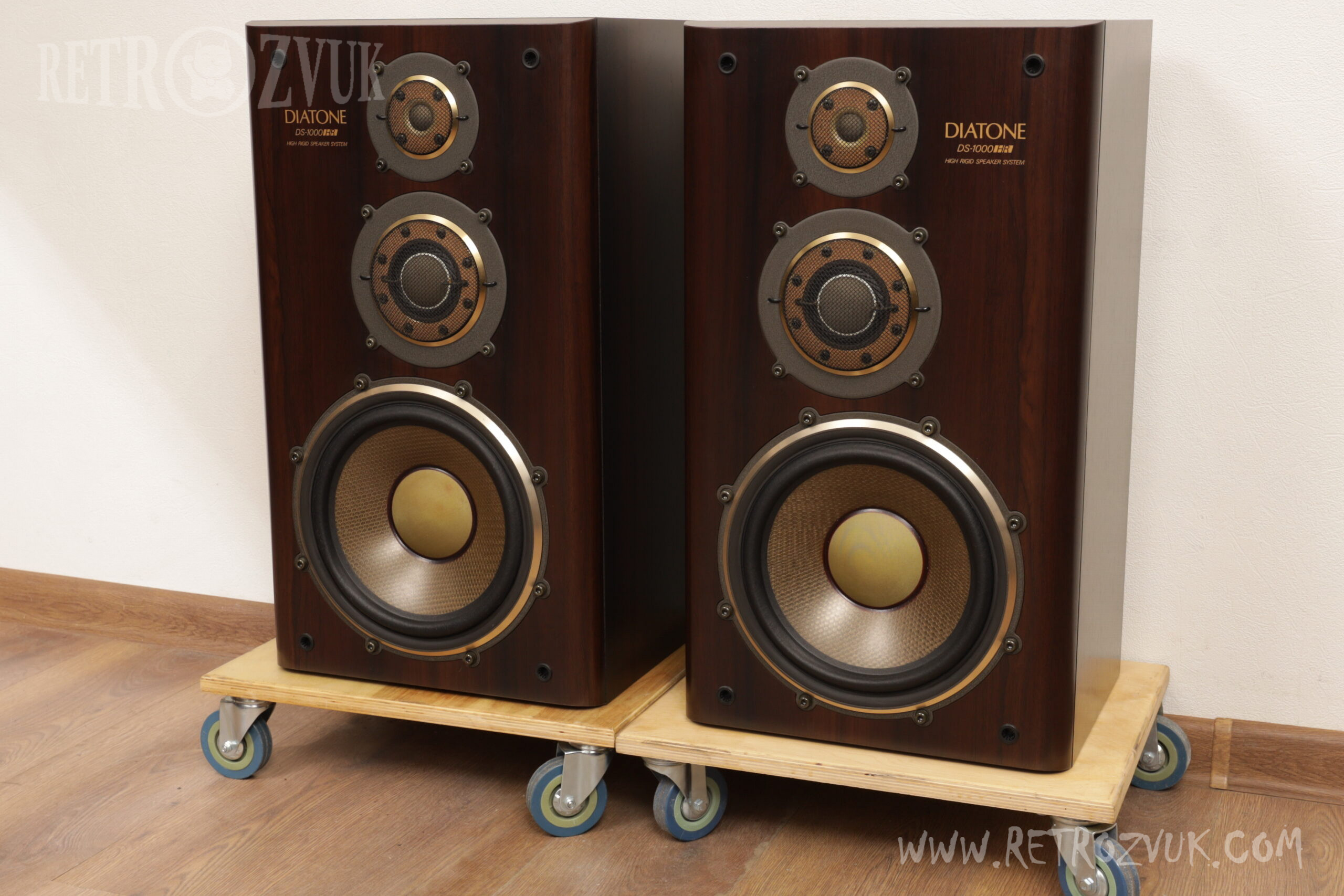

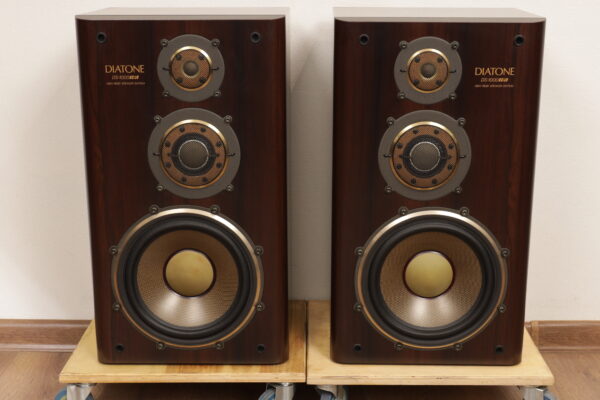

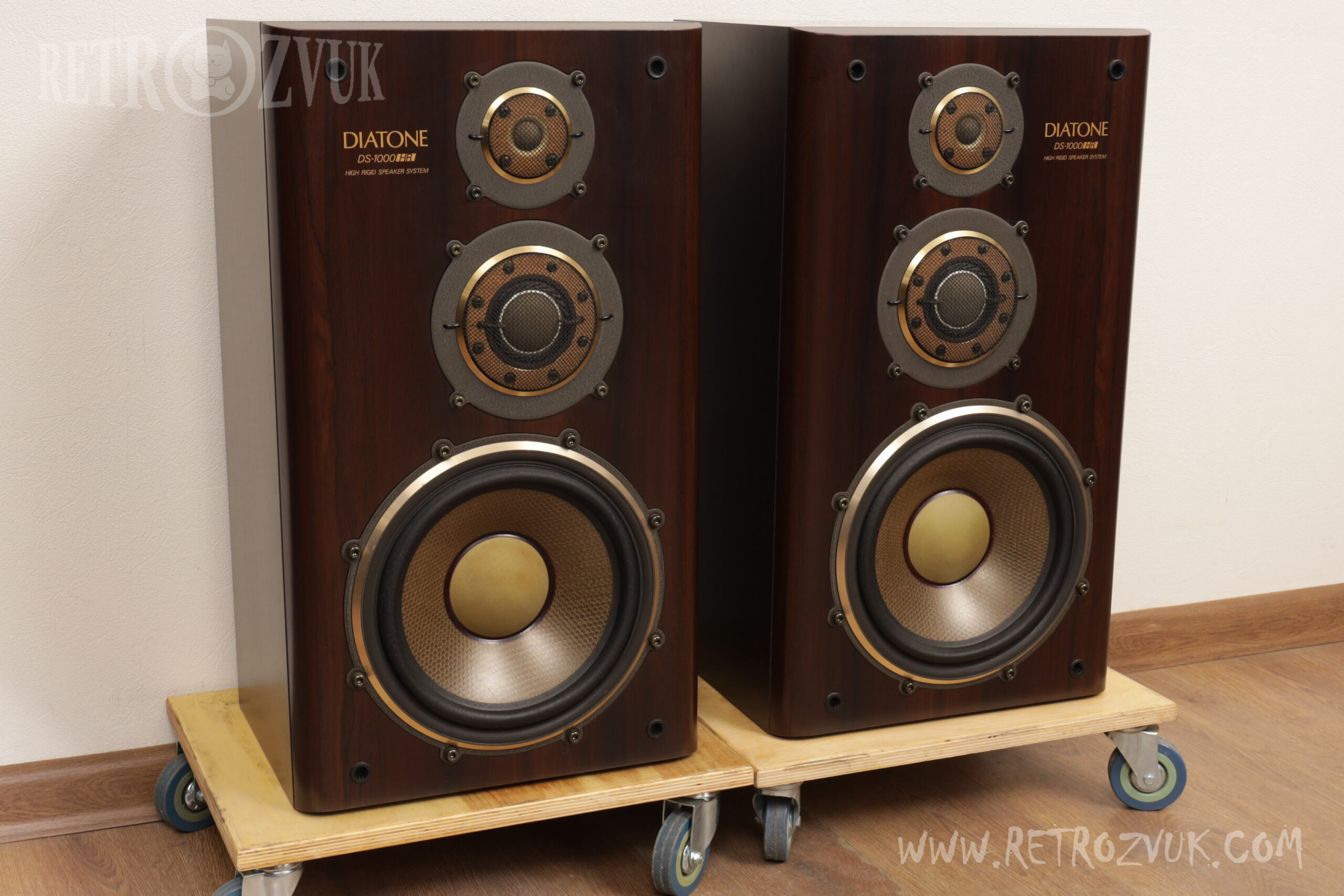

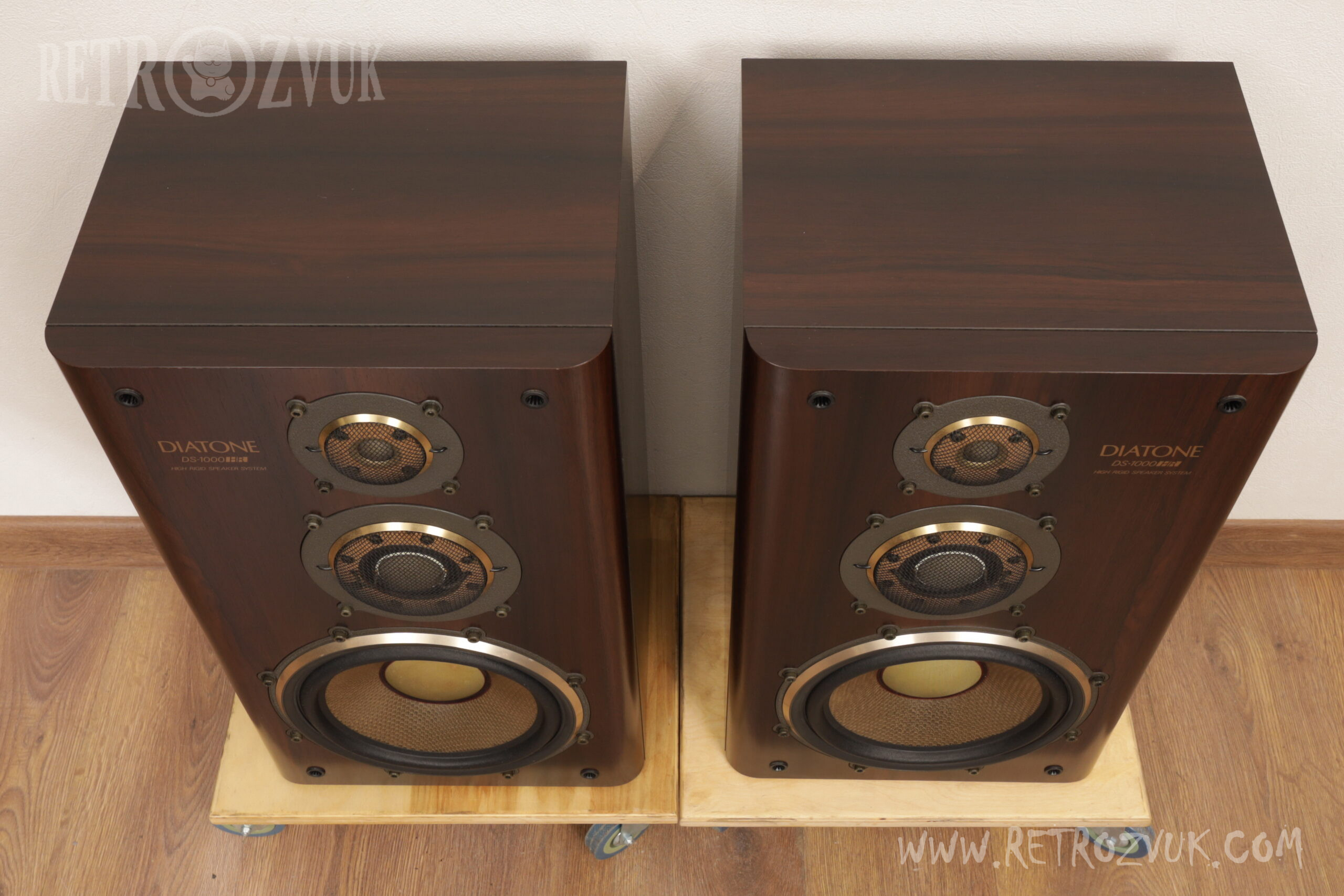

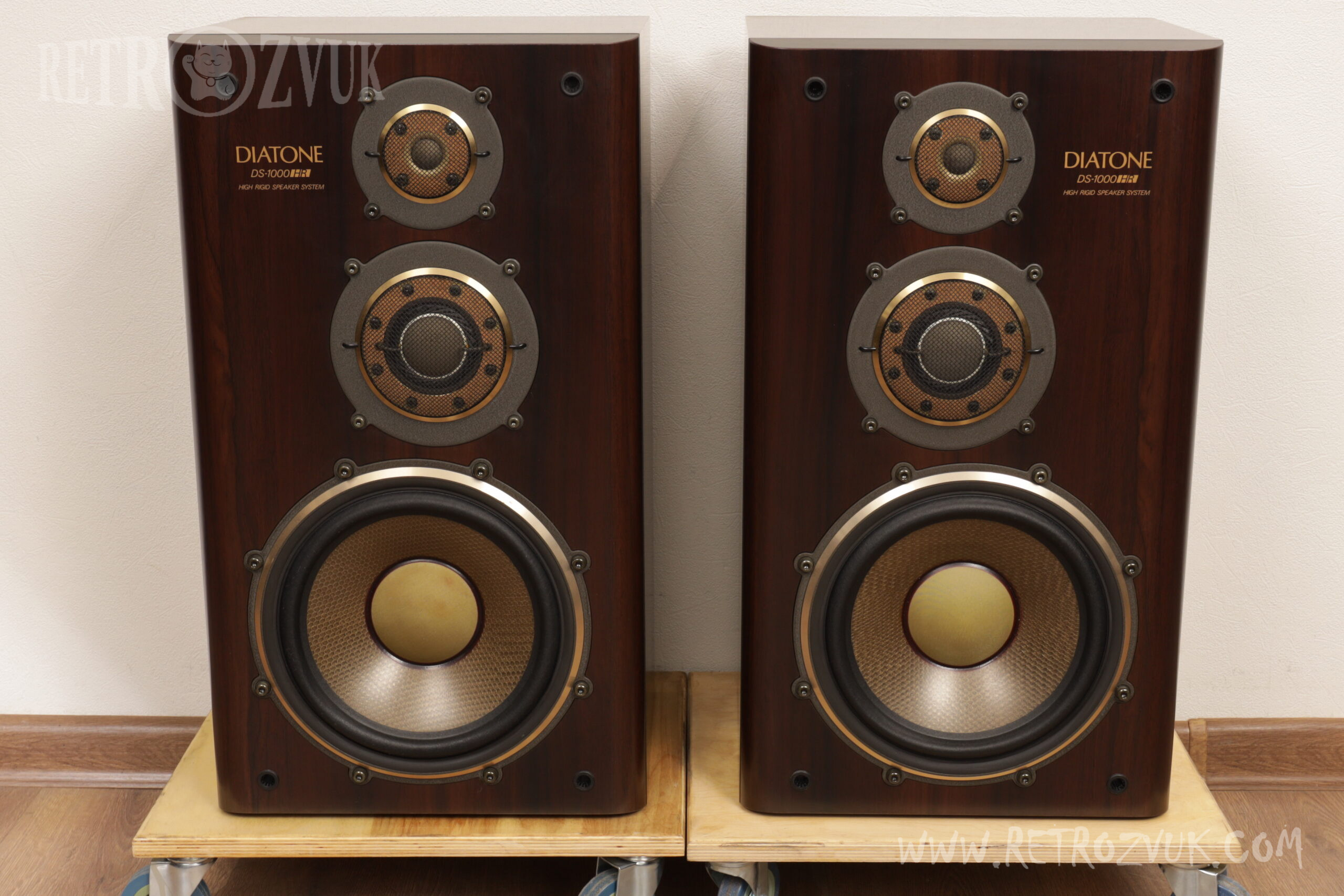

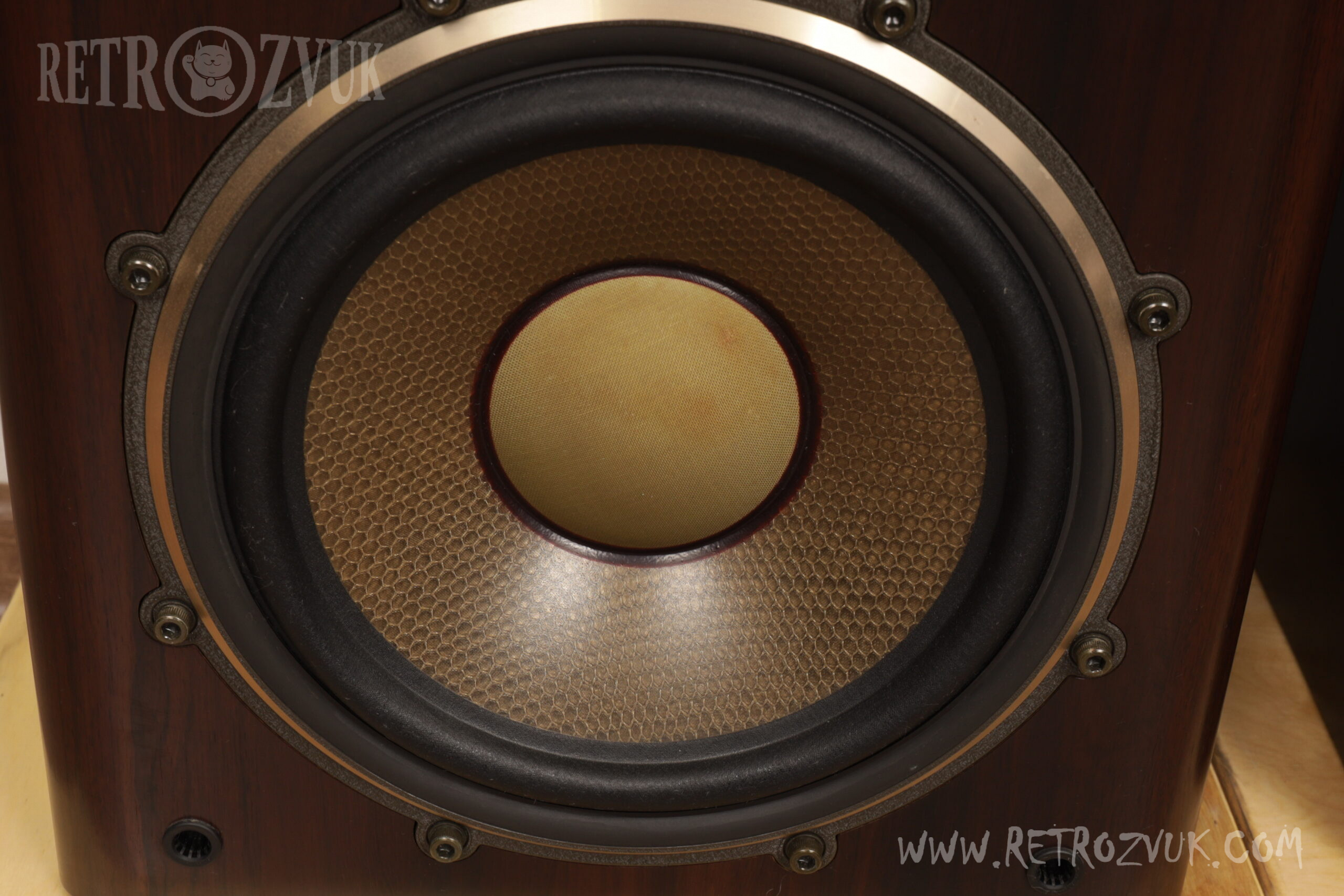

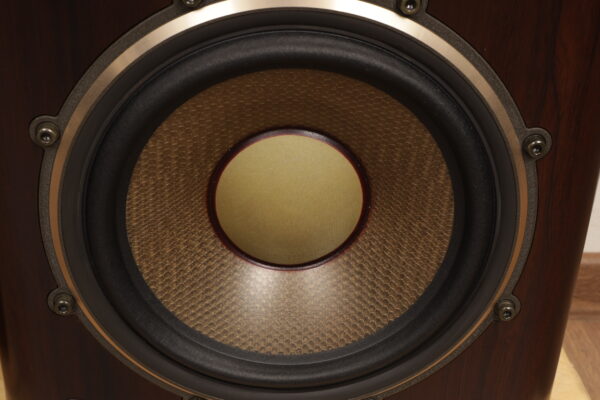

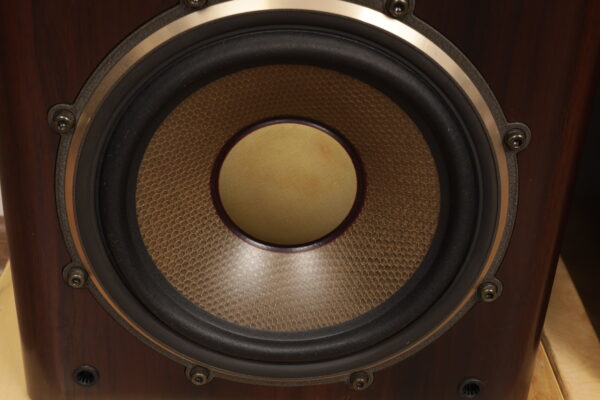

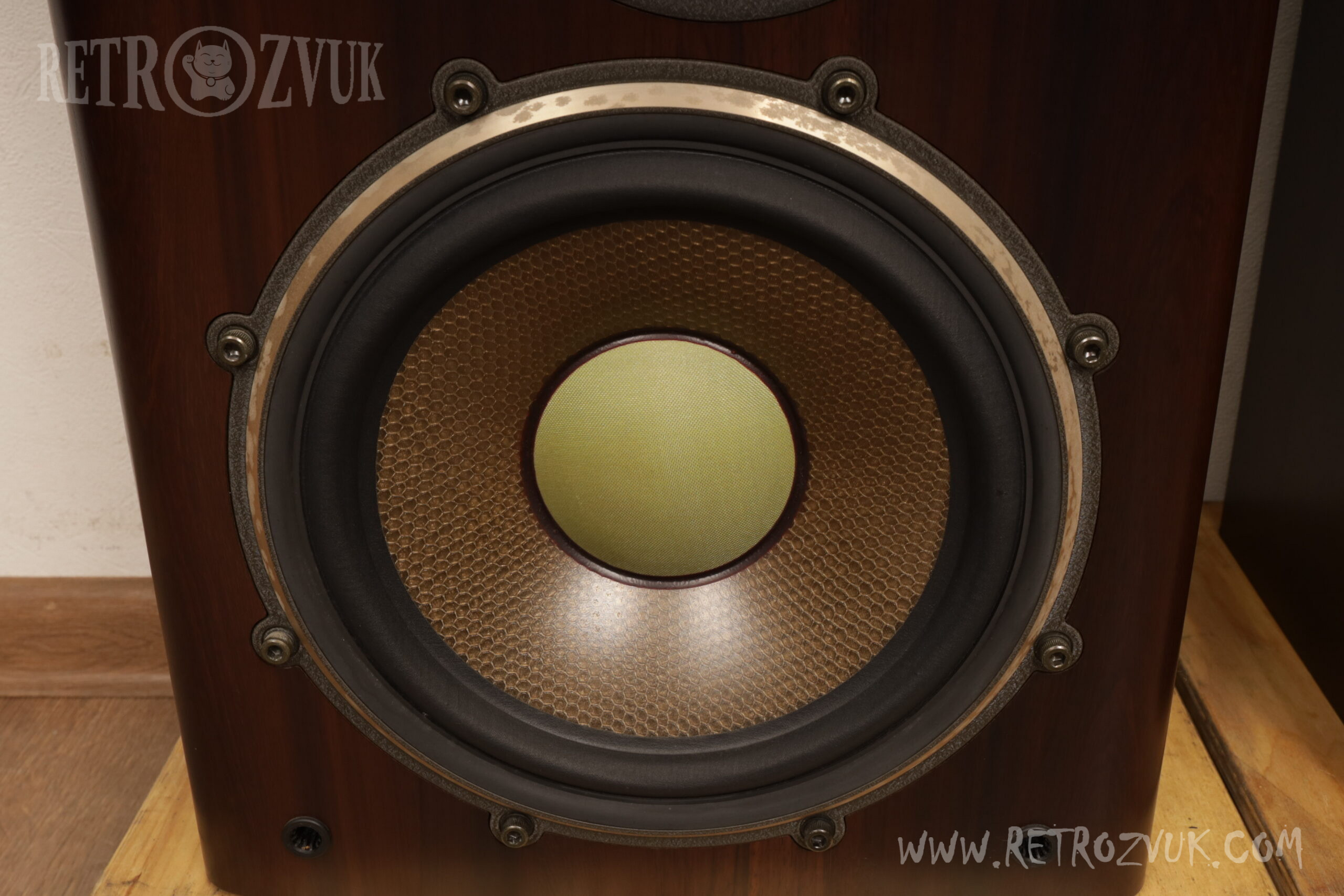

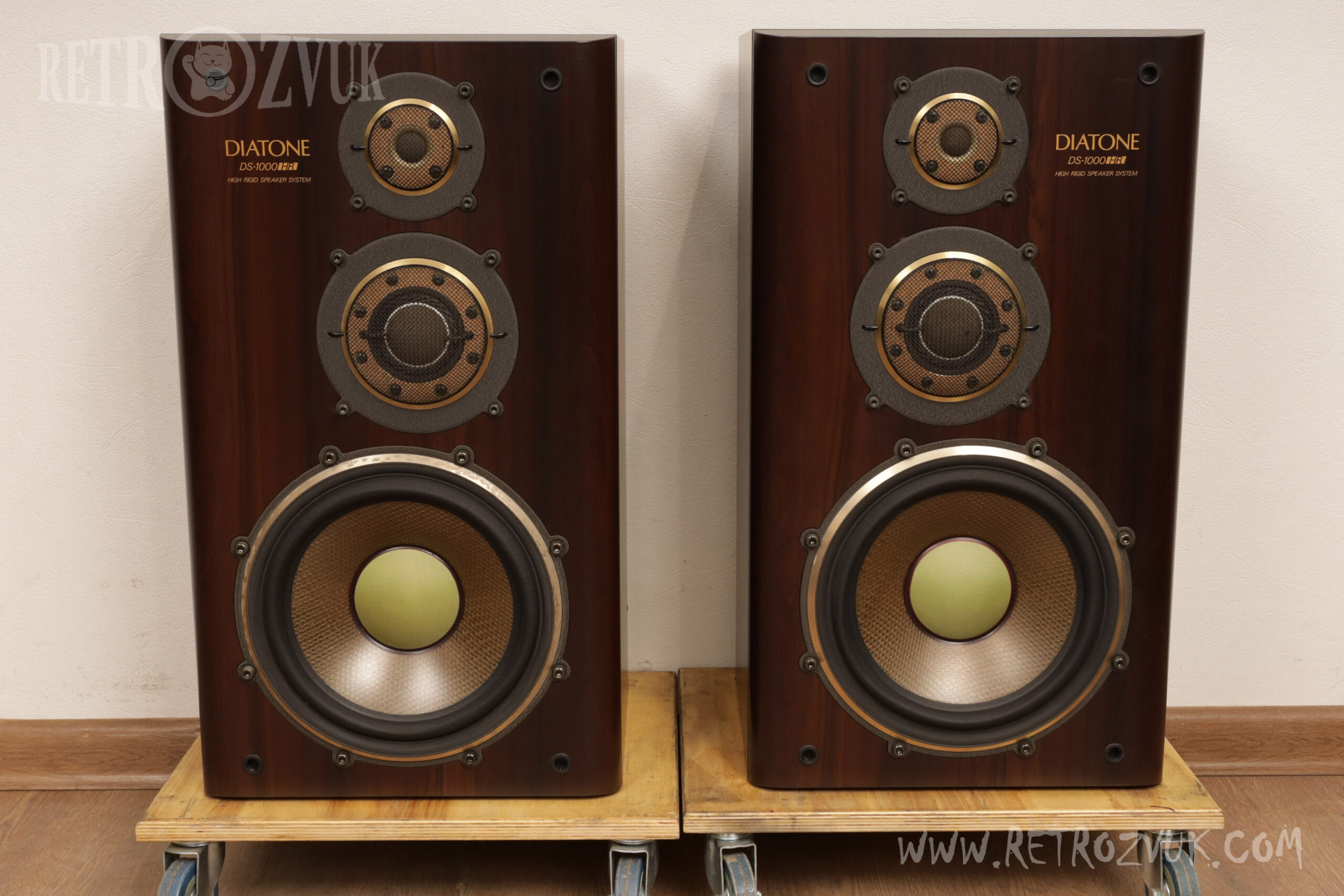

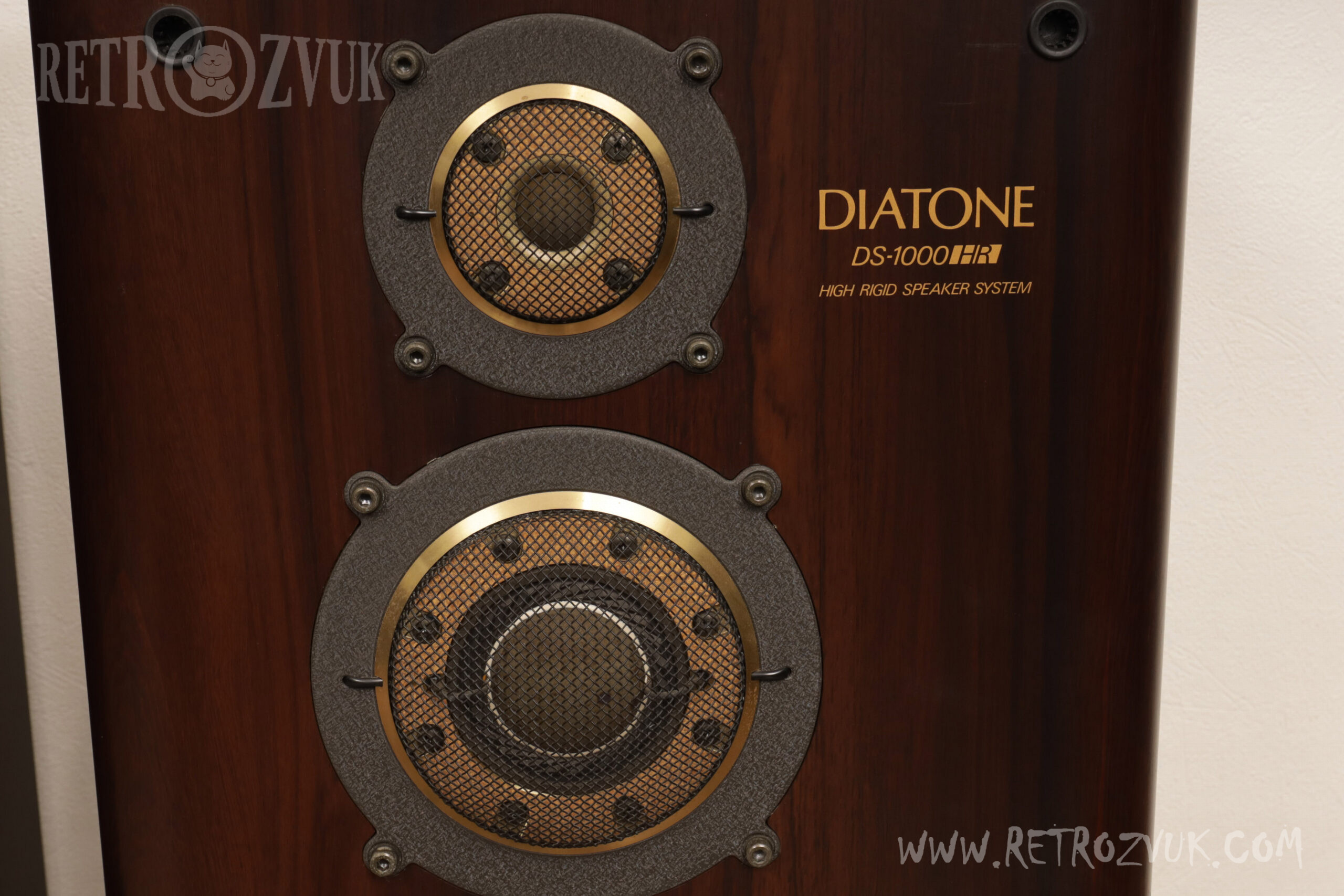

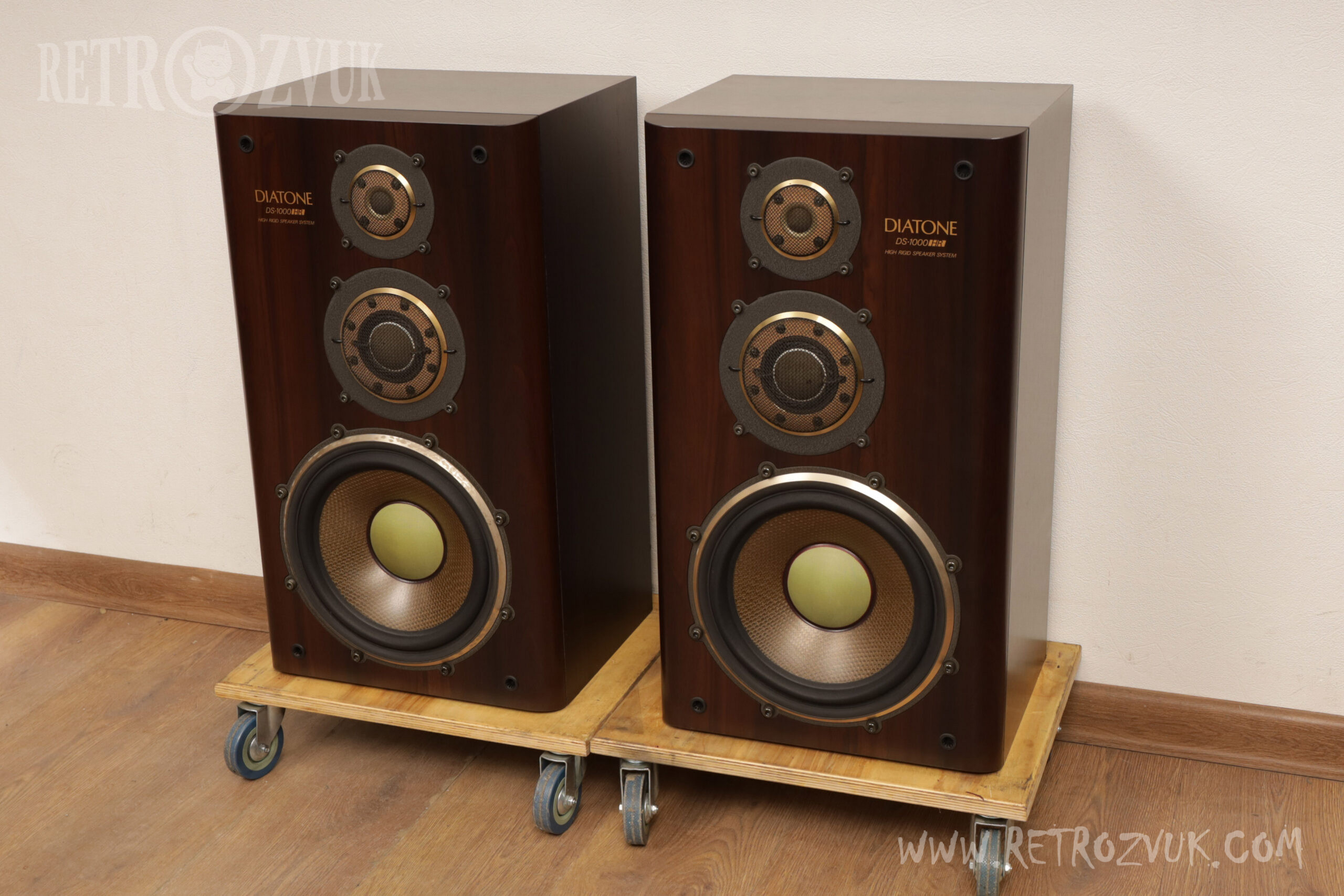

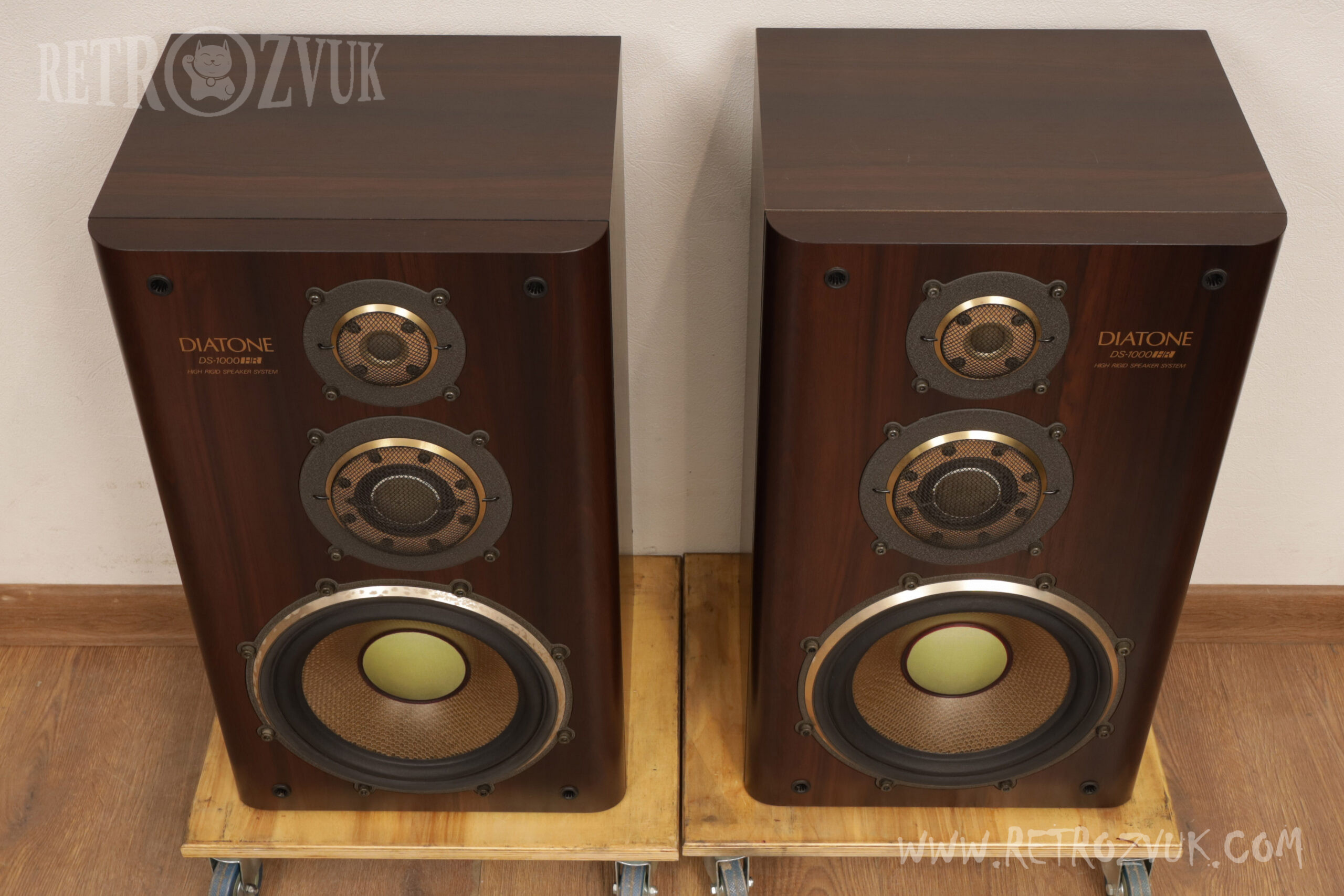

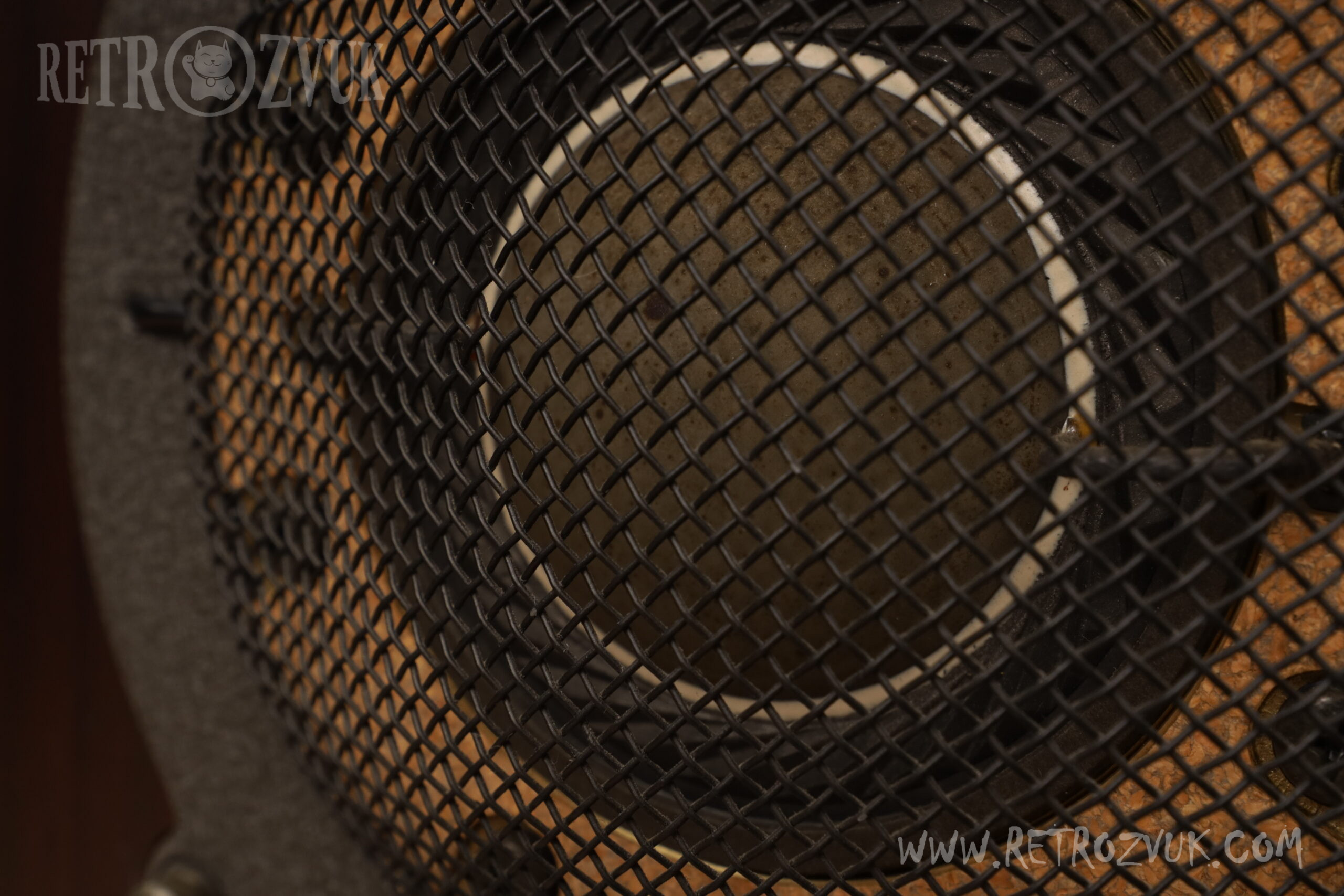

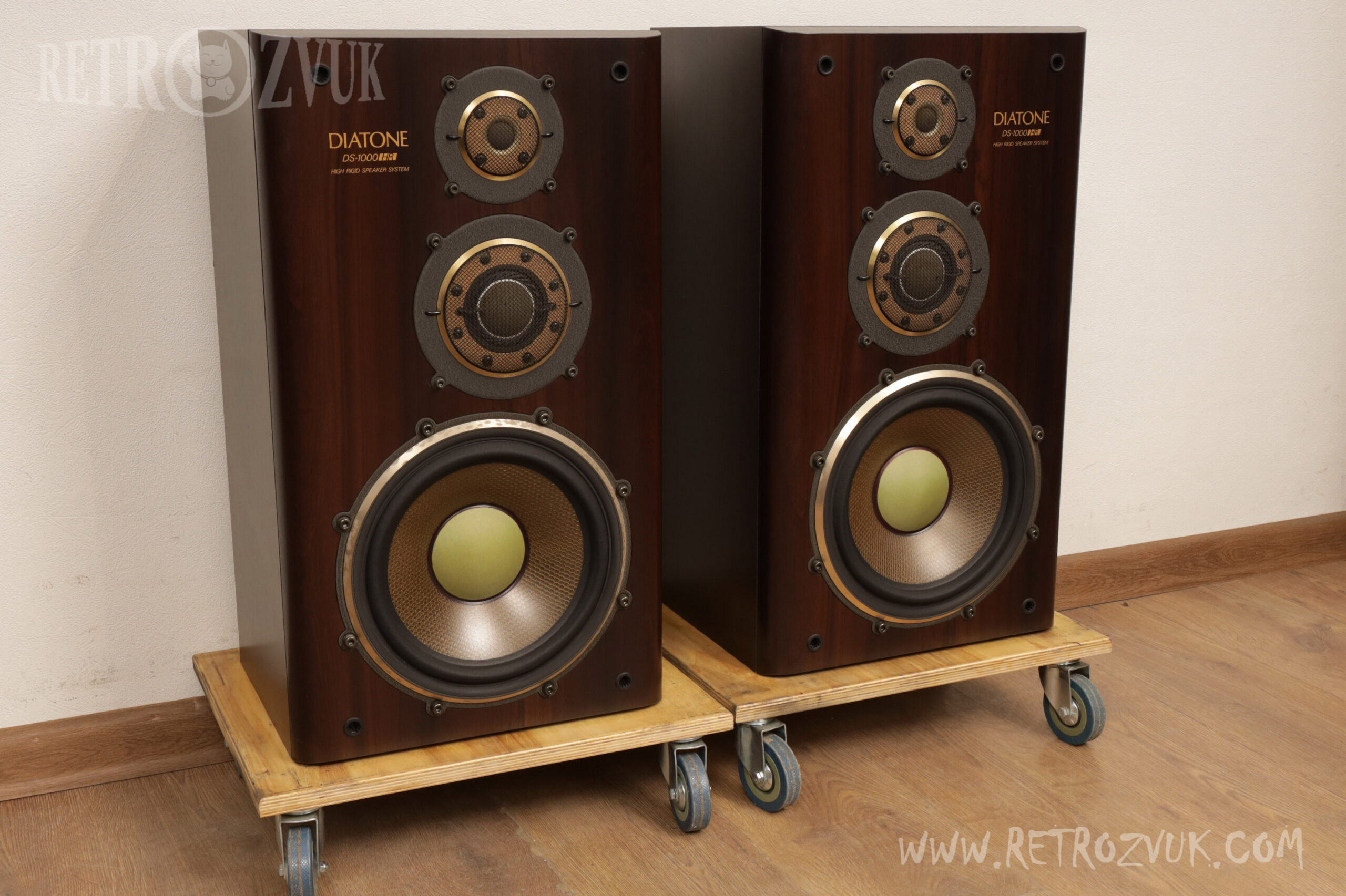

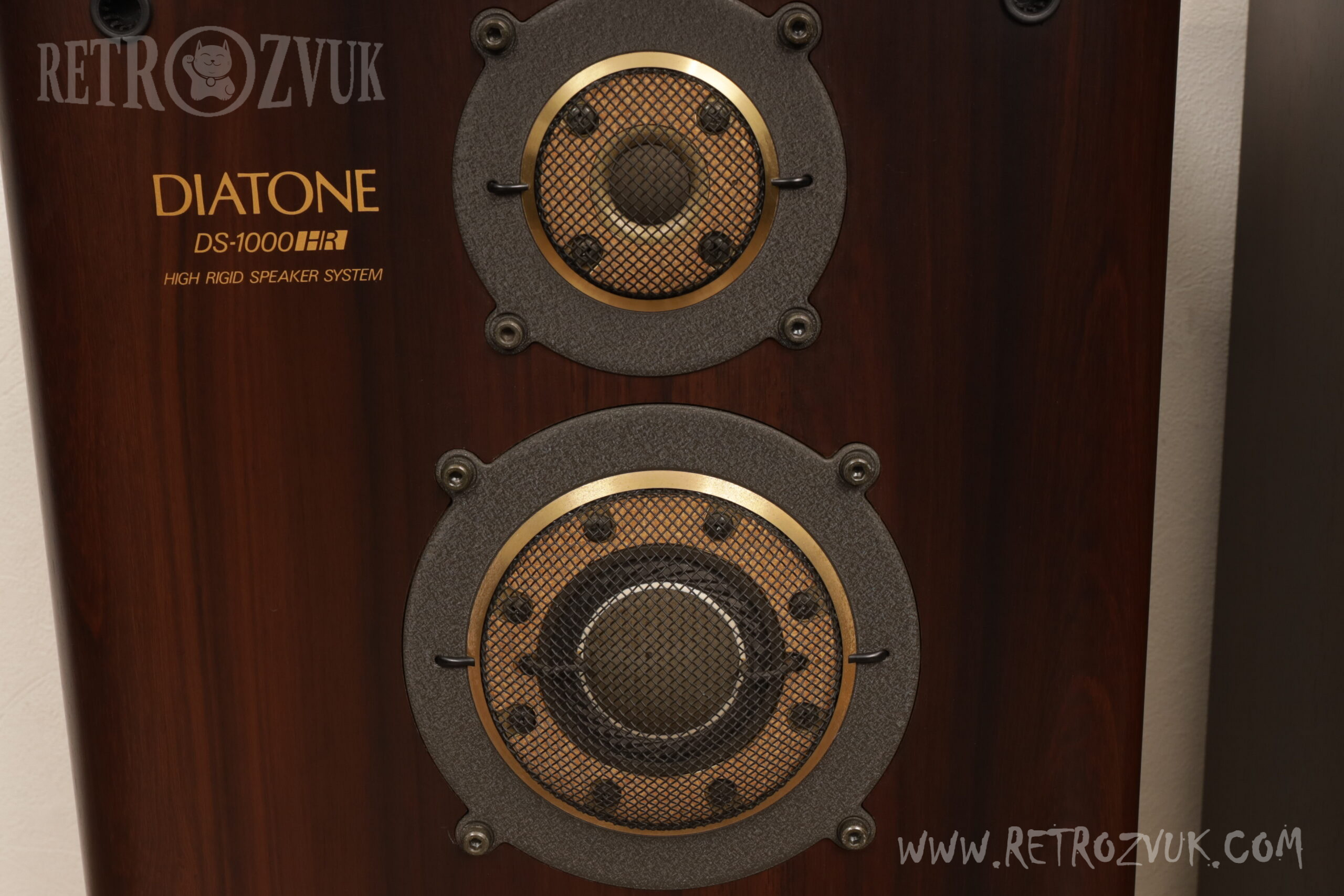

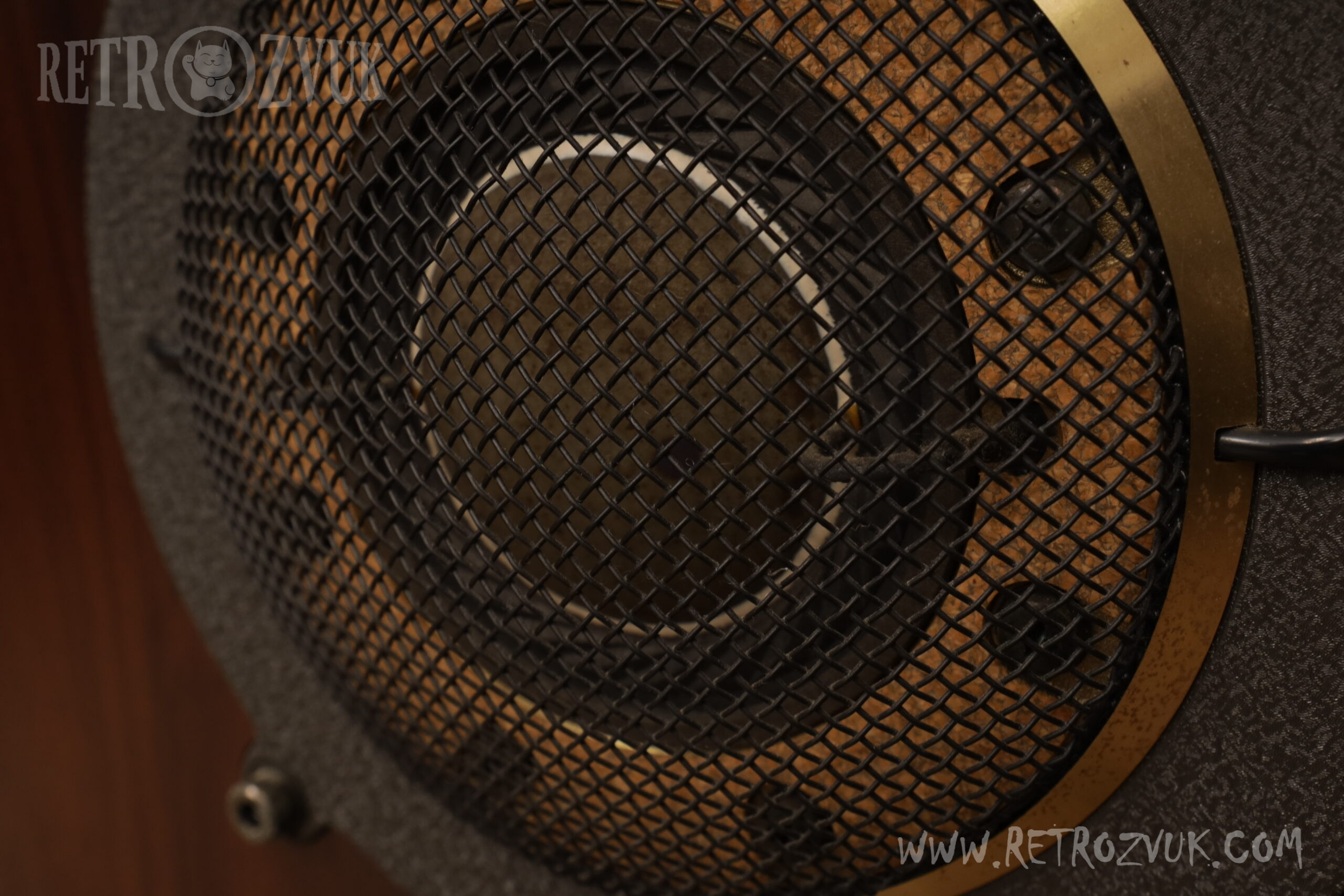

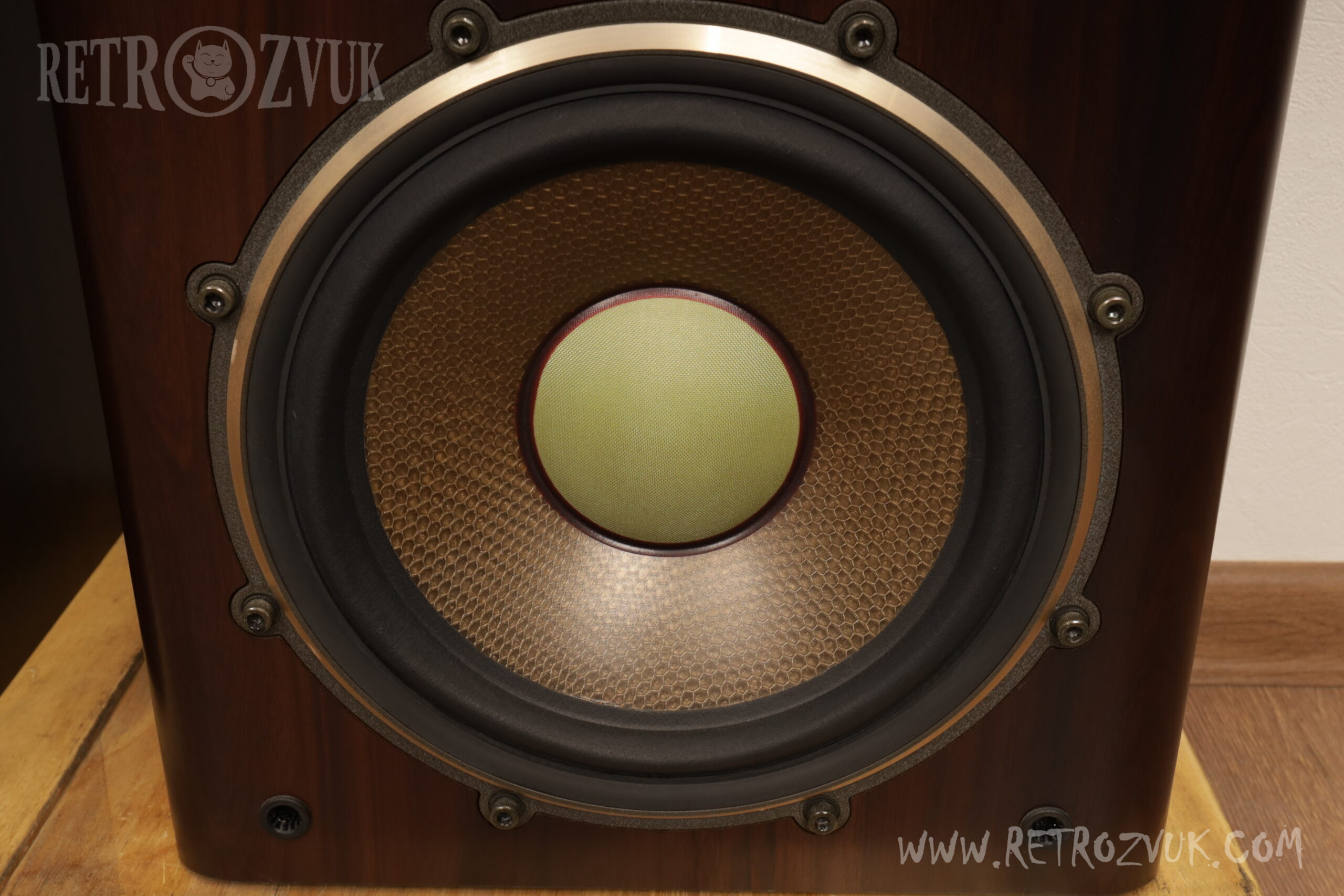

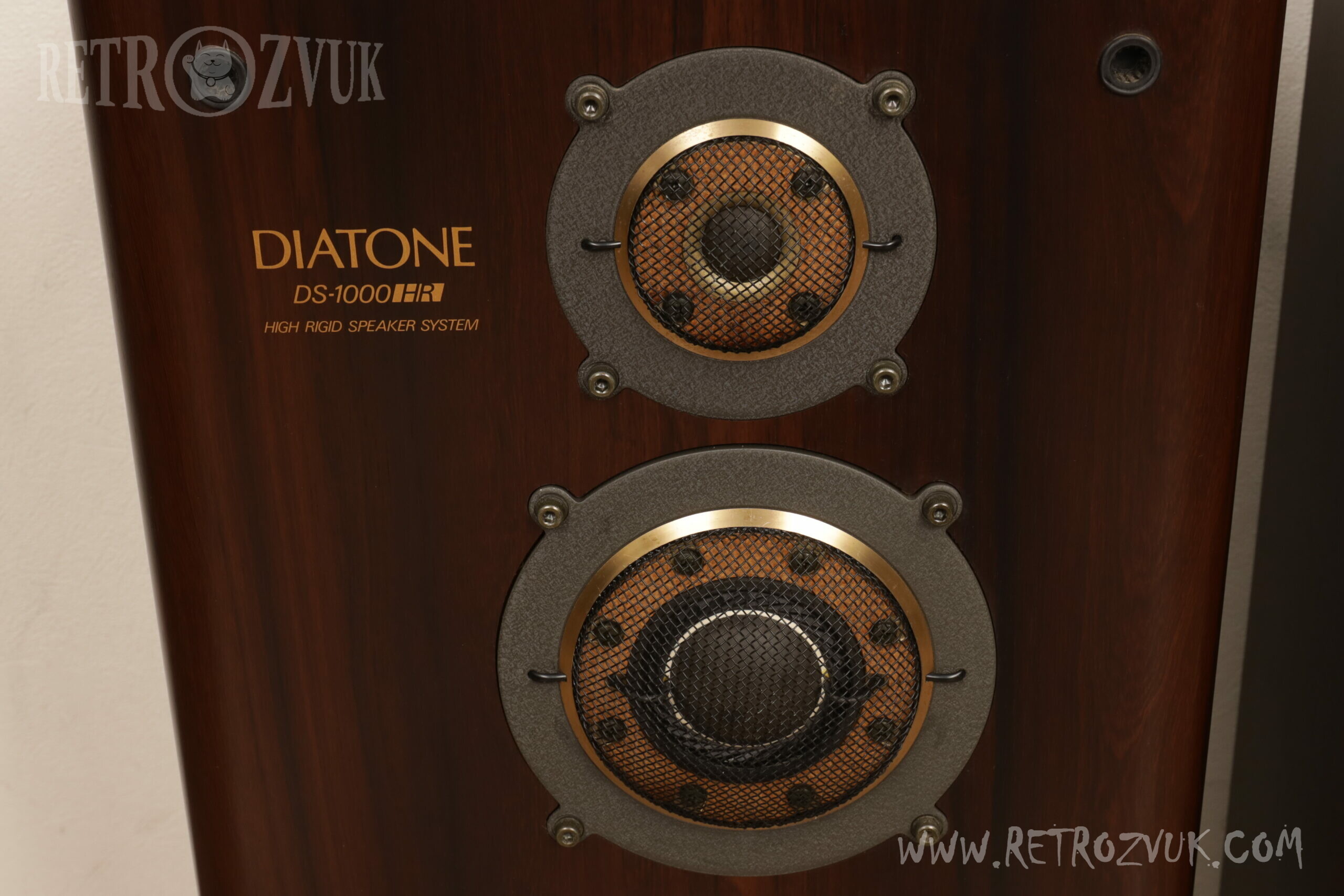

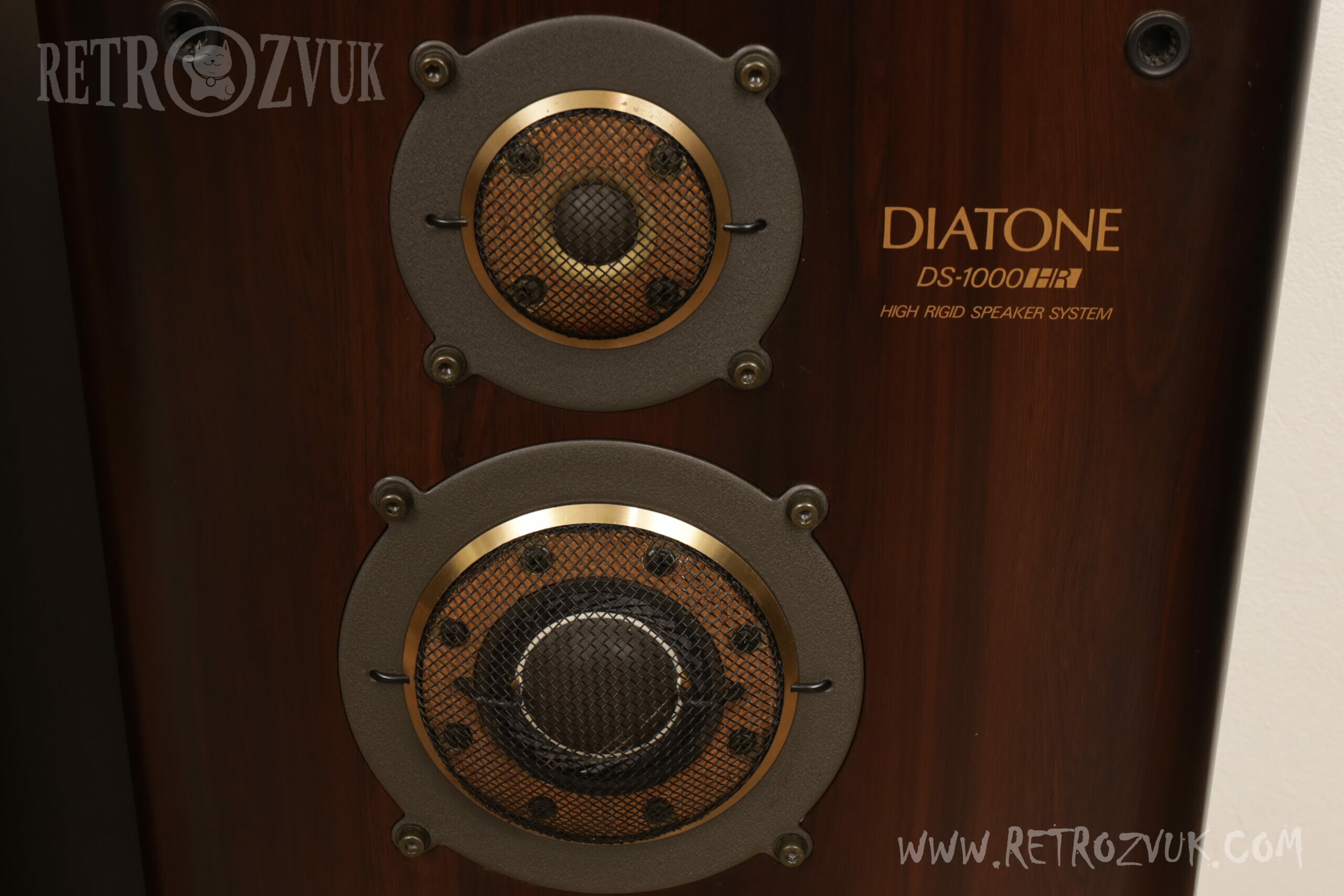

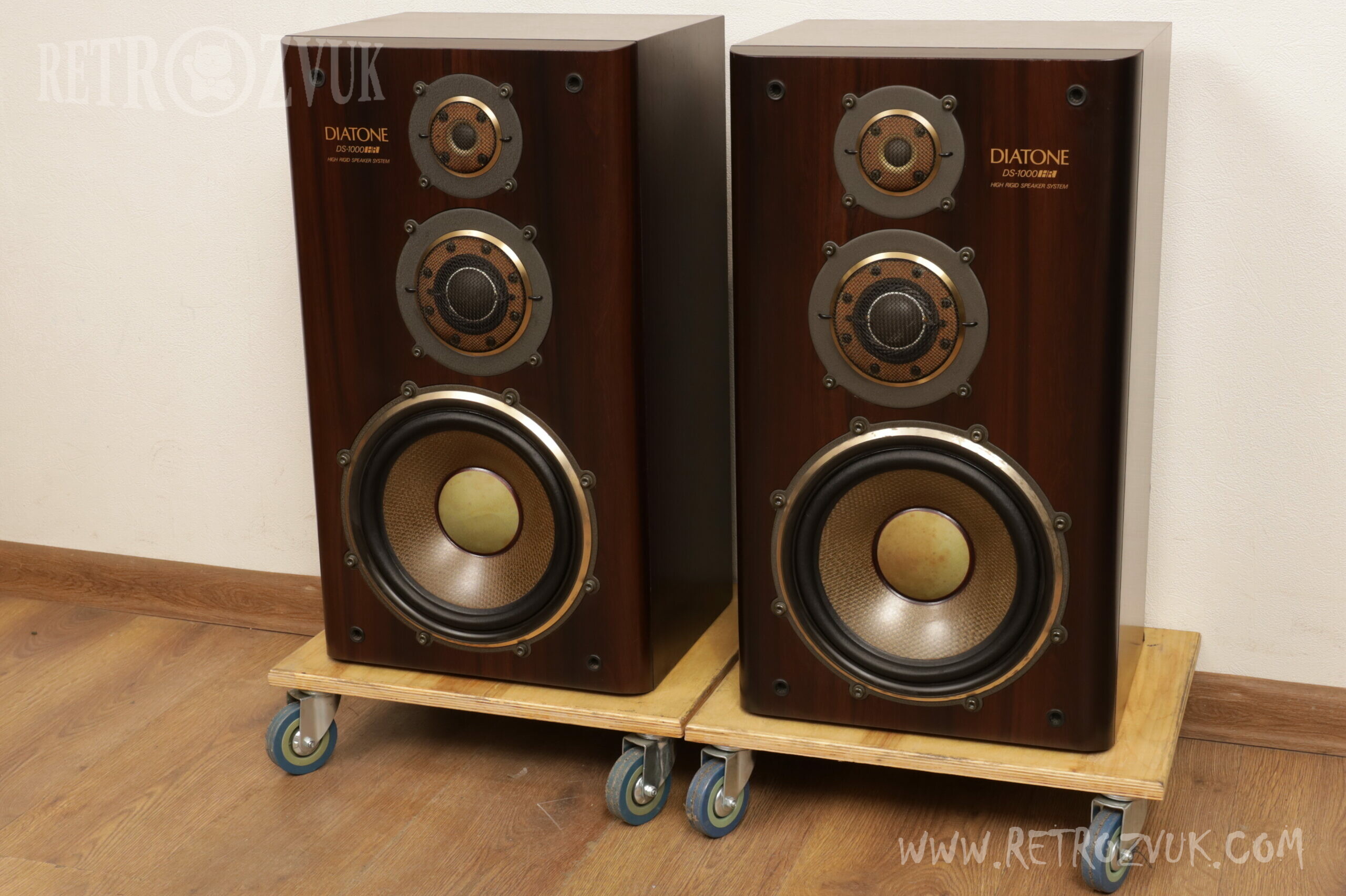

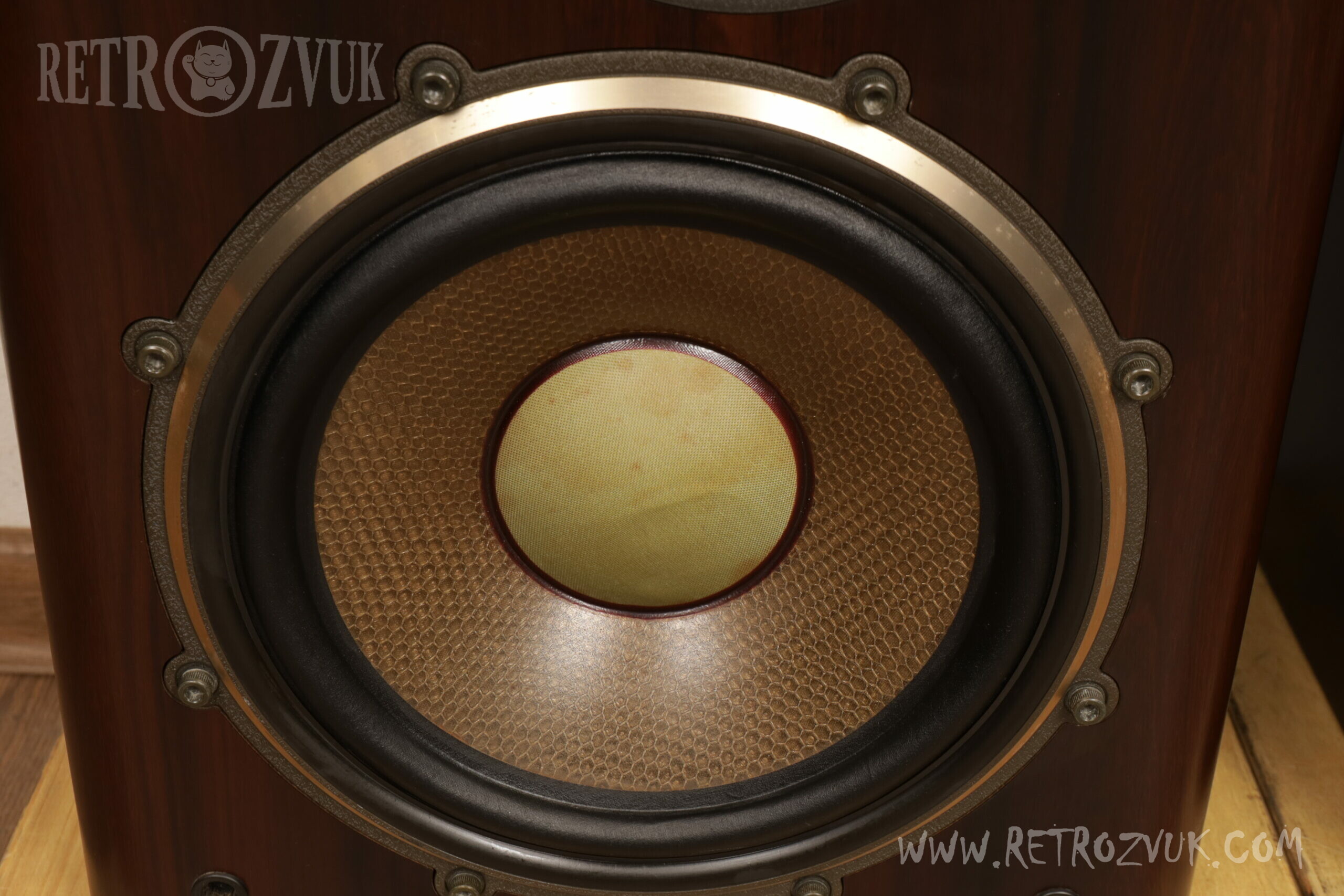

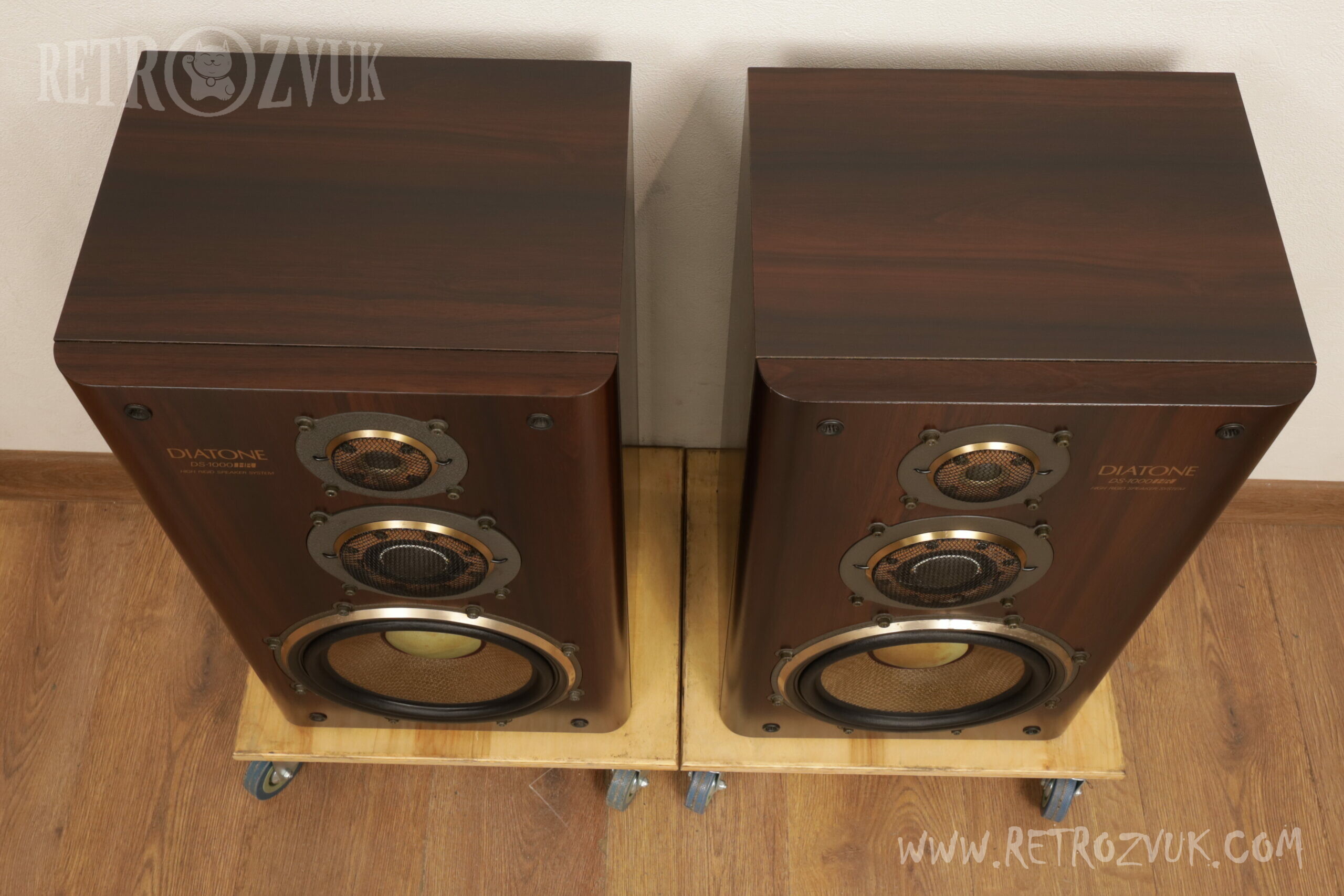

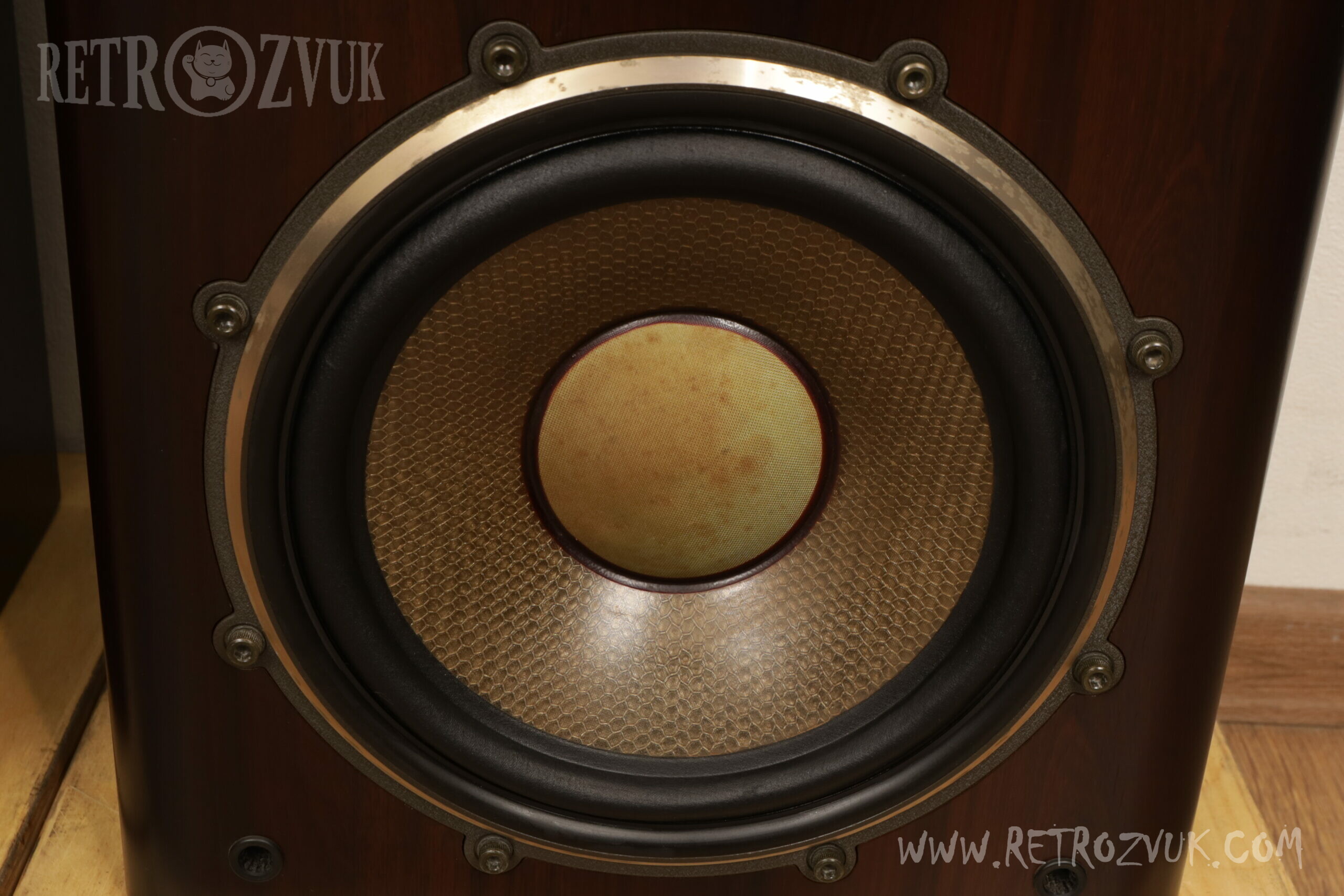

Акустическая система DS-1000HR. Для воспроизведения низких частот оснащена конусным динамиком 27 см. Вибрационная пластина полиамидная с сотовой структурой за счёт чего обладает высоким модулем удельной упругости и малыми внутренними потерями. В диафрагме используется кожа и специальный композитный материал для армирования. За счёт формы конуса уменьшены нелинейные искажения высокого порядка. Магнит блока расположен в жесткой раме изготовленной литьём под давлением из алюминия, дополнительно снижая резонанс. В области средних частот используется купольный динамик 5 см. Диафрагма DUD структуры (интеграция звуковой катушки и диафрагмы) из бора, улучшена линейность и устойчивость к входному сопротивлению. Полнота диафрагмы повышается за счёт используемых материалом. Опорная часть диафрагмы обладает ламинированным тангенциальным краем. Магнитная цепь установлена непосредственно на корпус, сигнал передаётся к вибрационной пластине без потерь. Улучшены характеристики затухания диапазона за счёт задней крышки. Для воспроизведения высоких частот используется купол 2.3 см, диафрагма DUD структуры, магнитная цепь, также установлена на корпус.

Все провода изготовлены из бескислородной меди и соединены обжимным способом. Устранены неблагоприятные последствия утечки потока с помощью привода звуковой катушки для каждого блока.

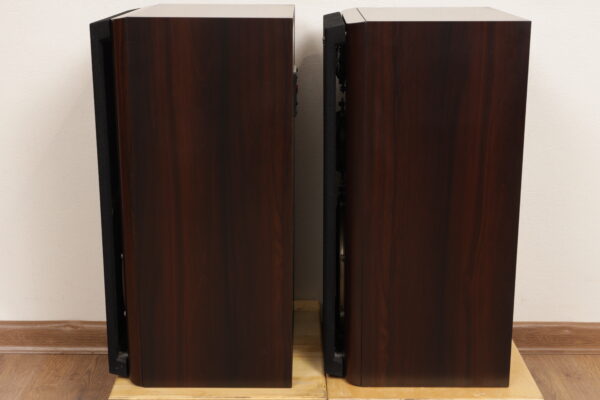

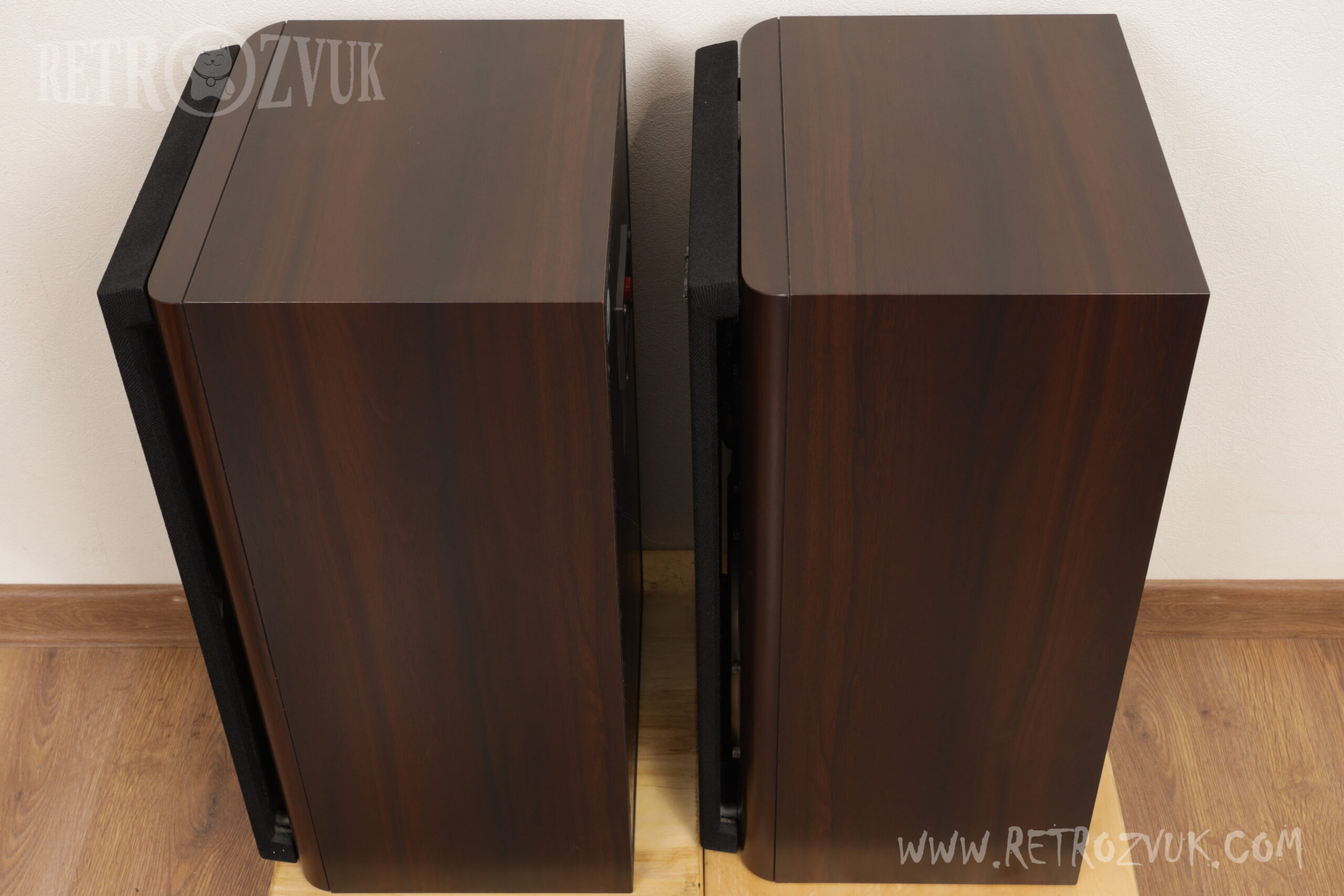

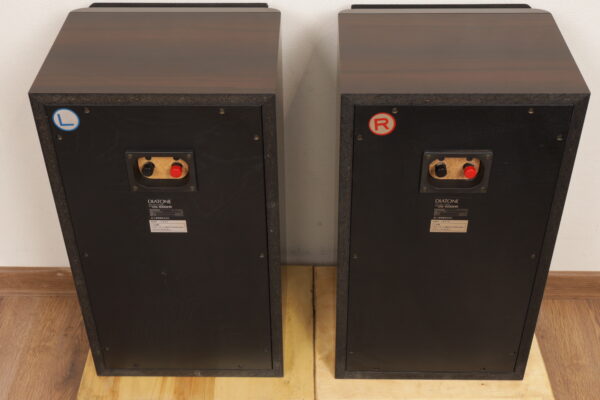

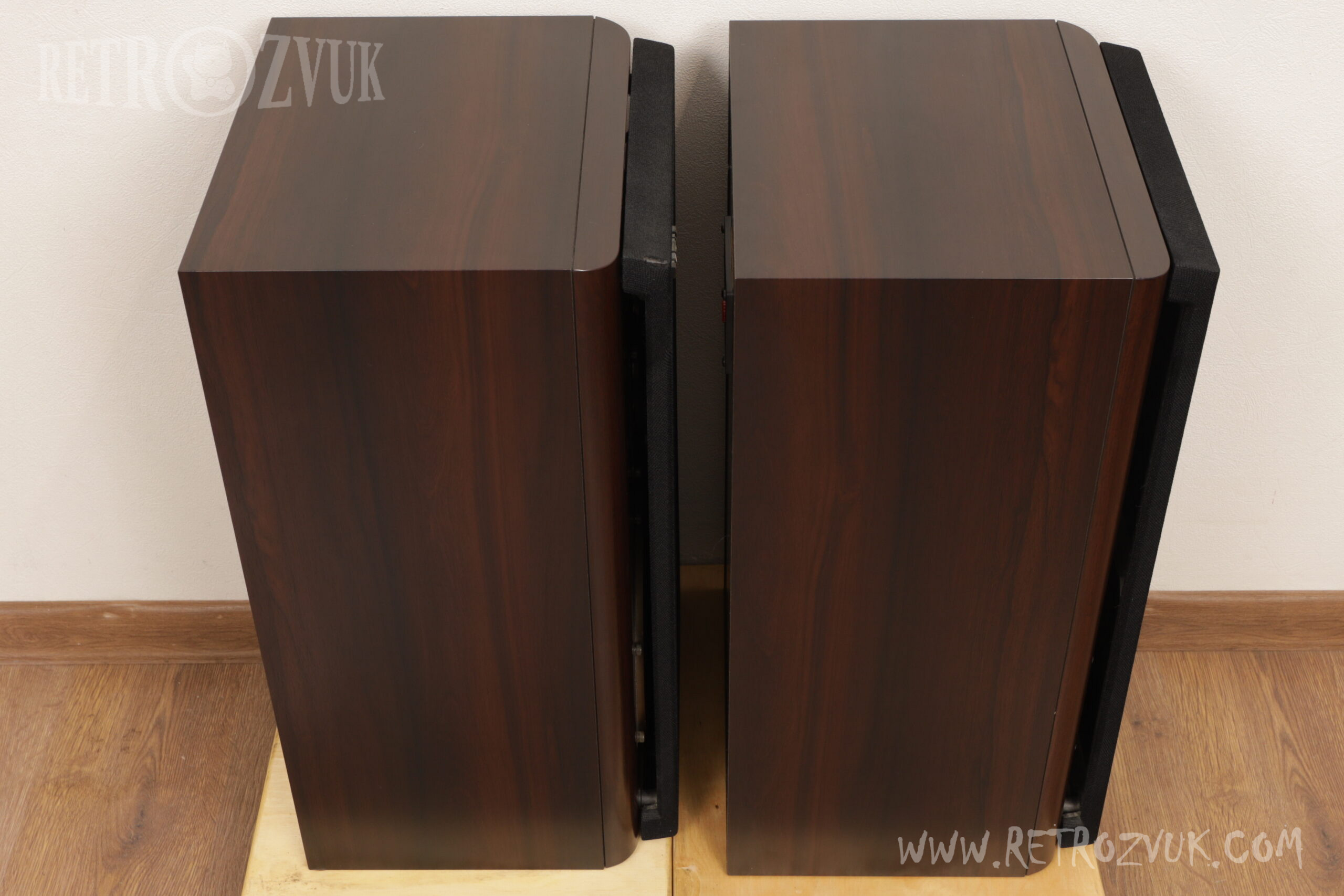

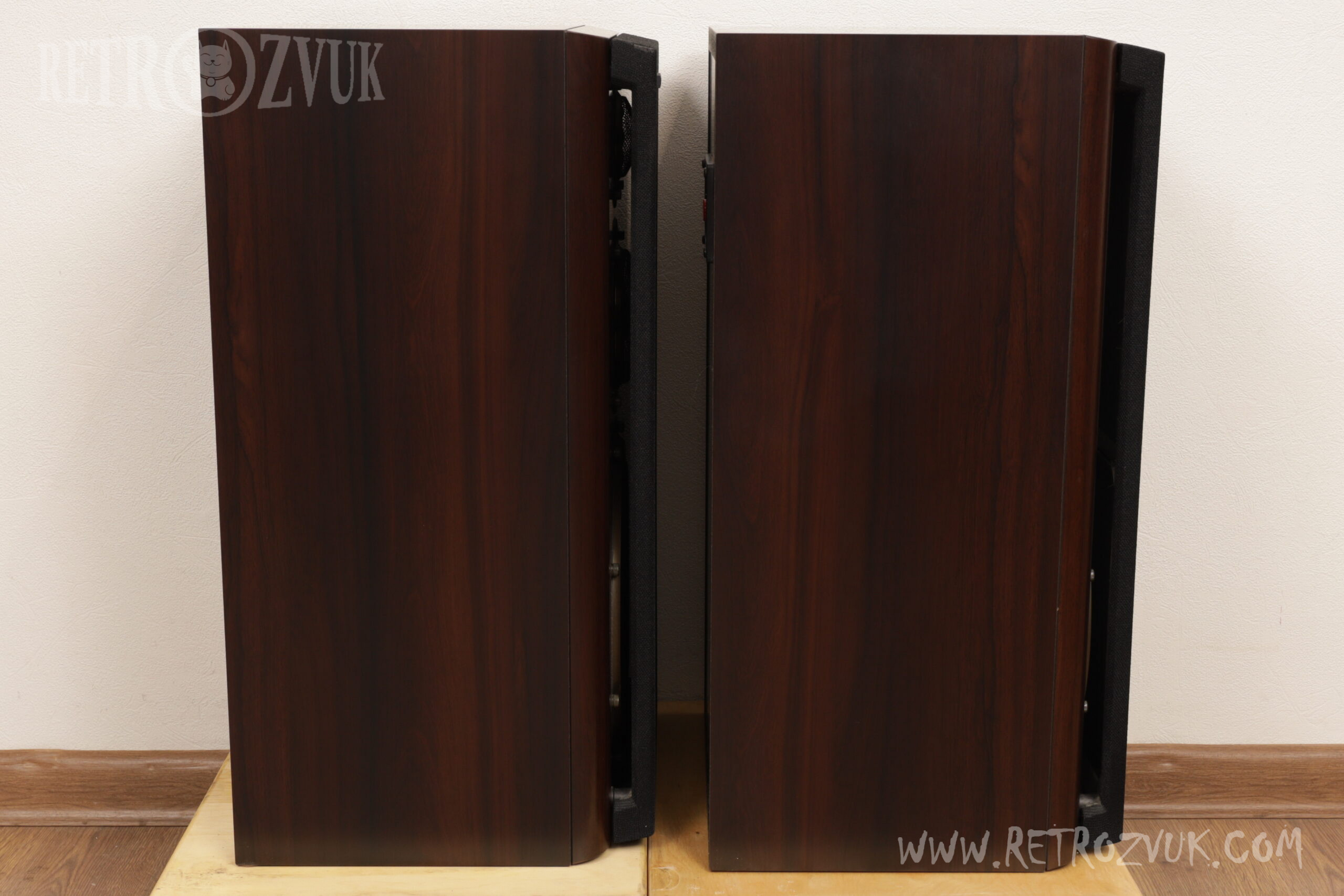

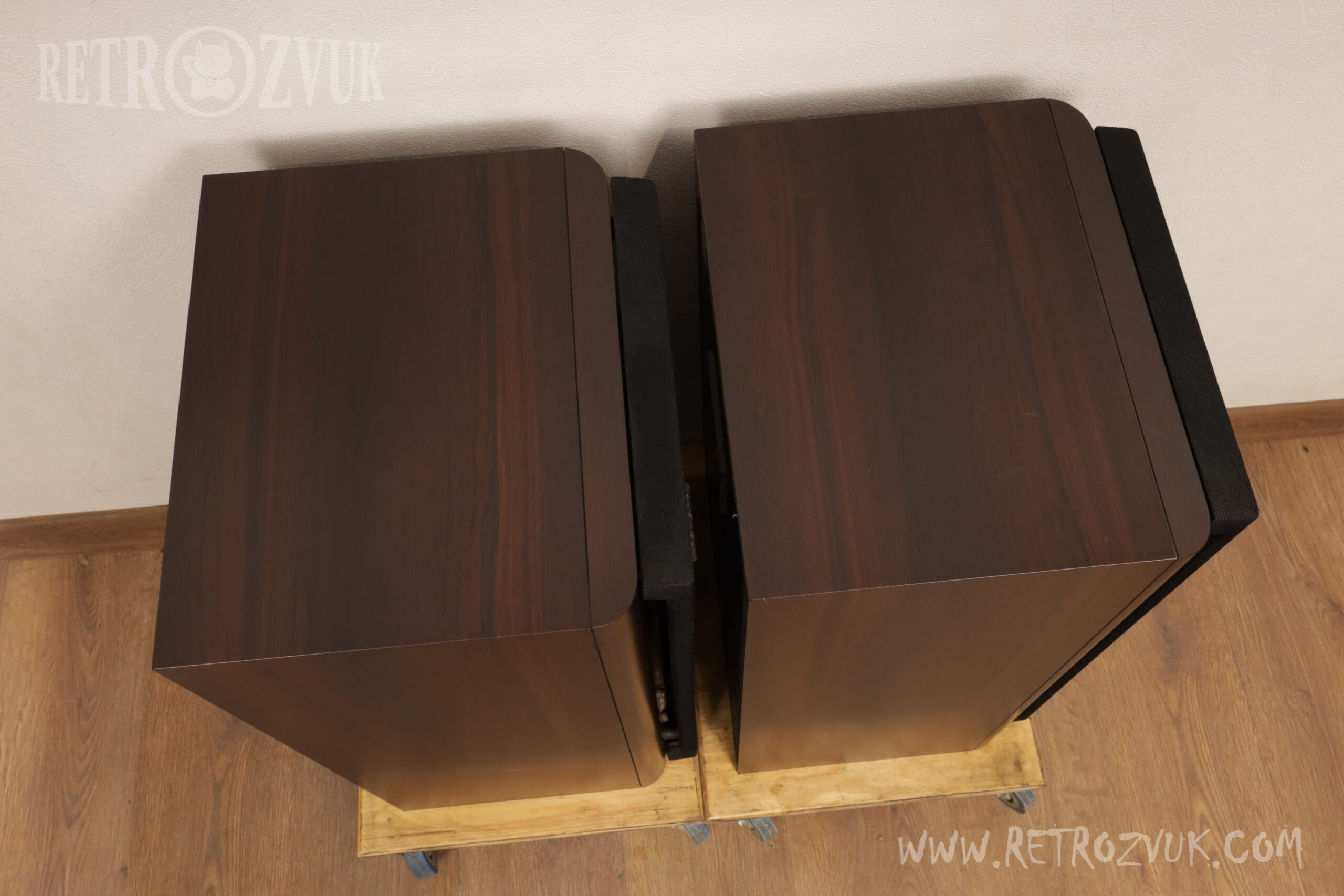

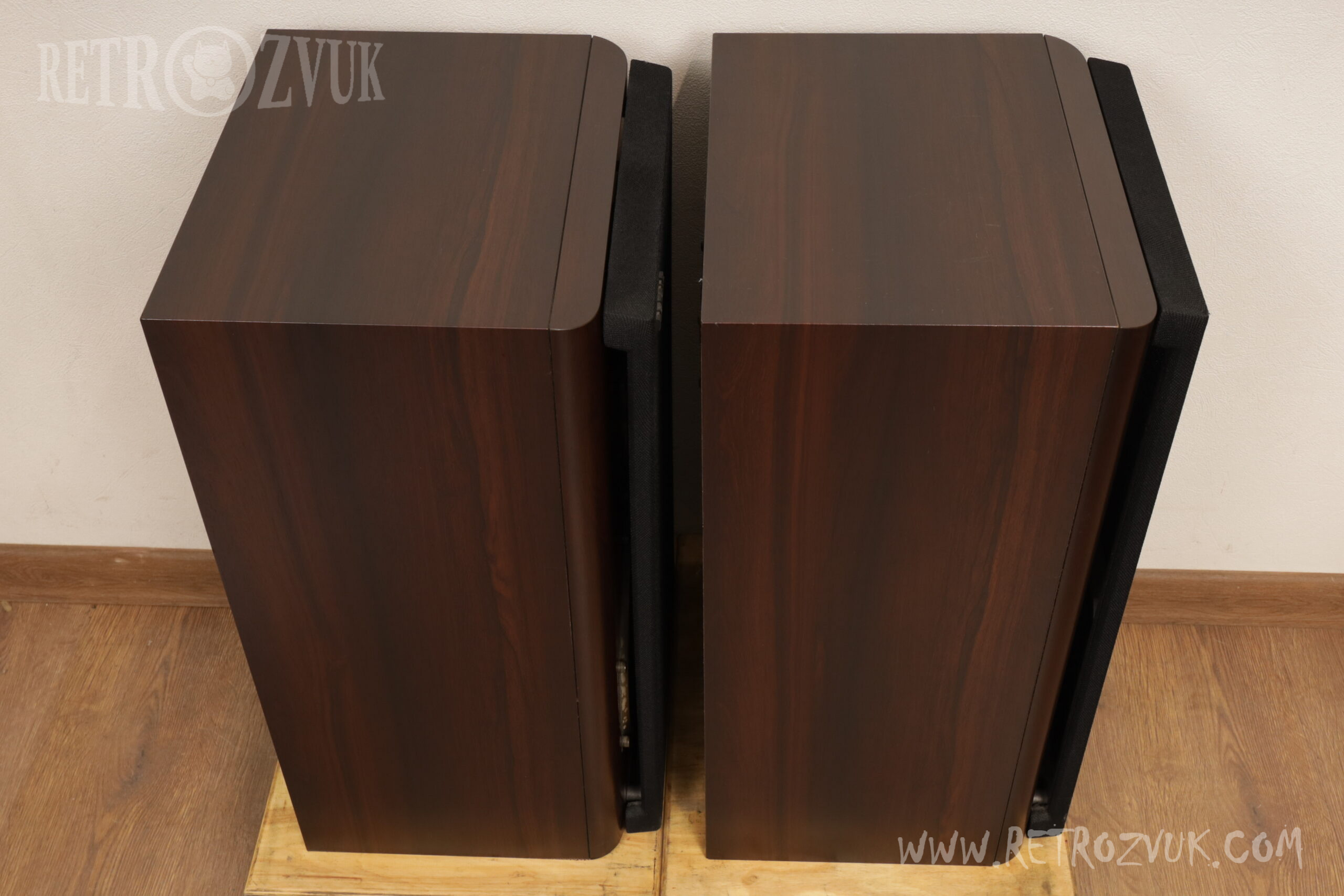

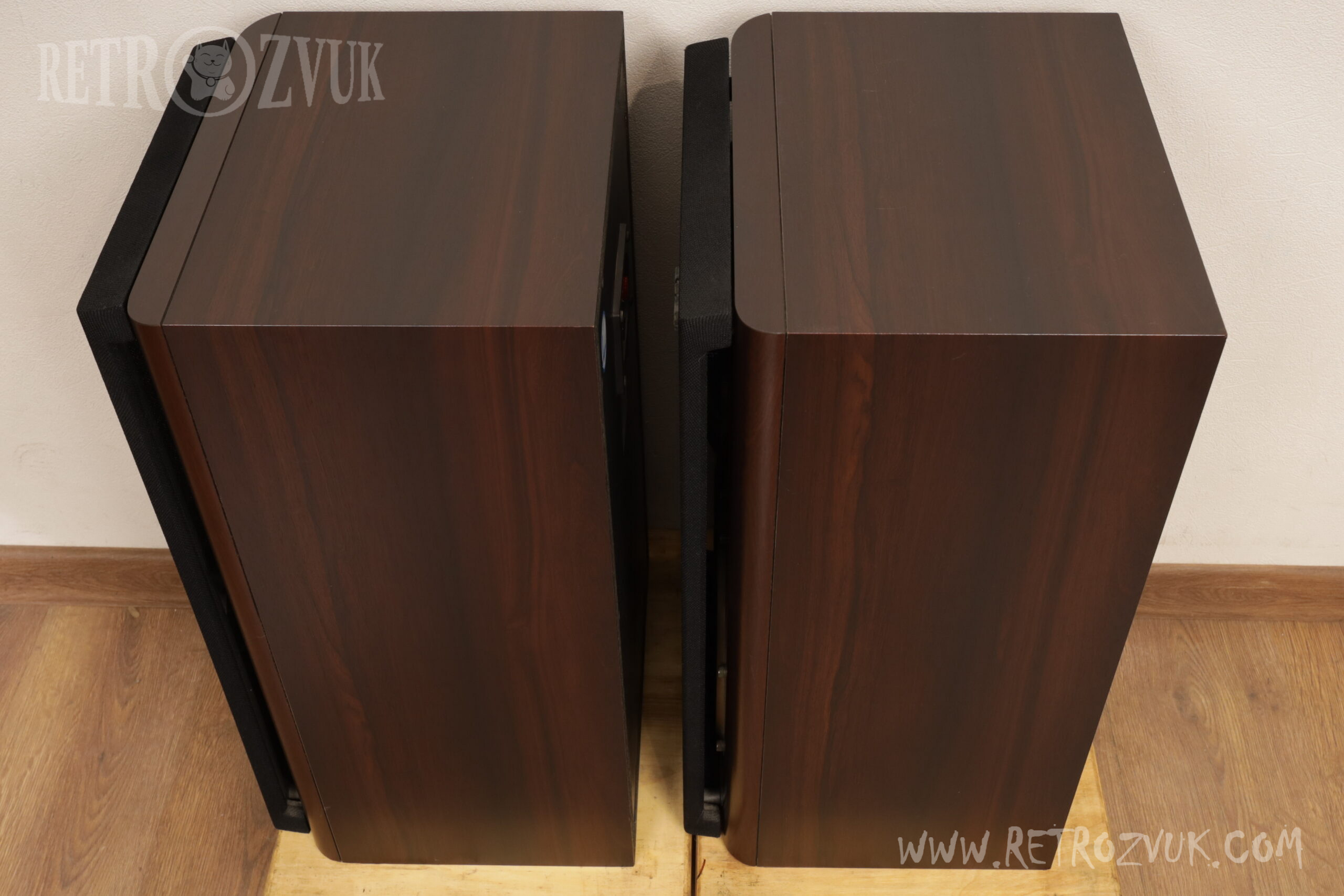

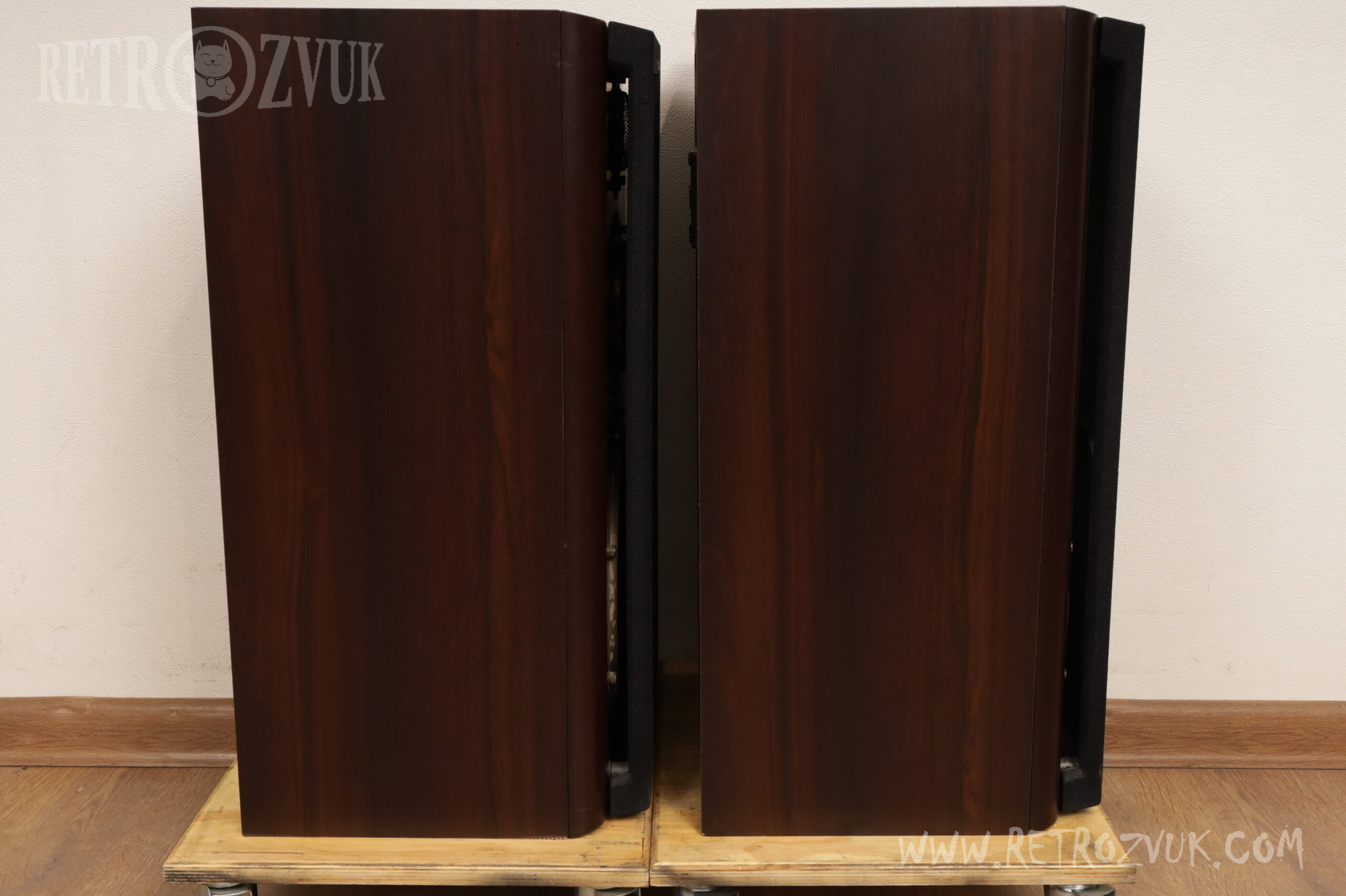

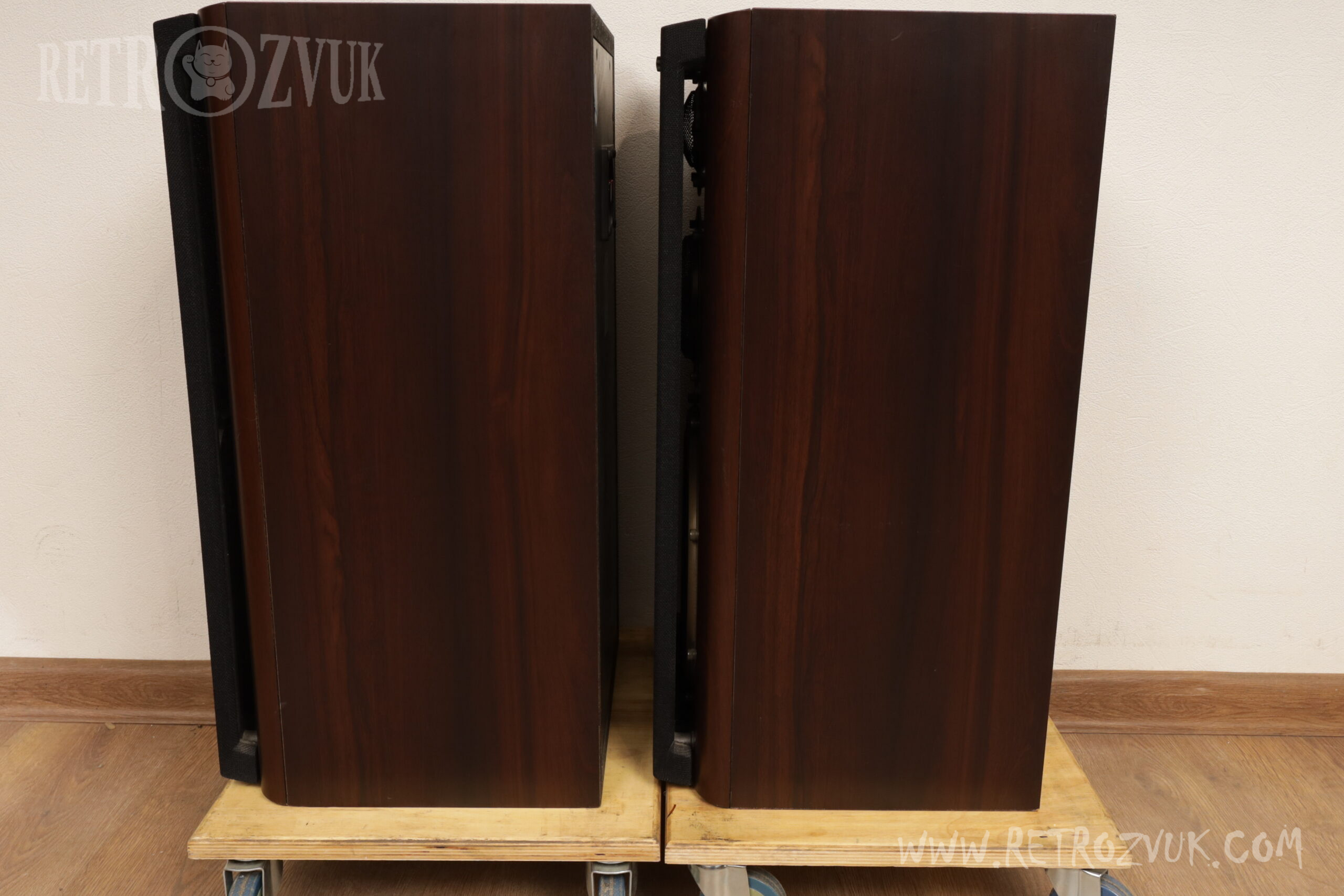

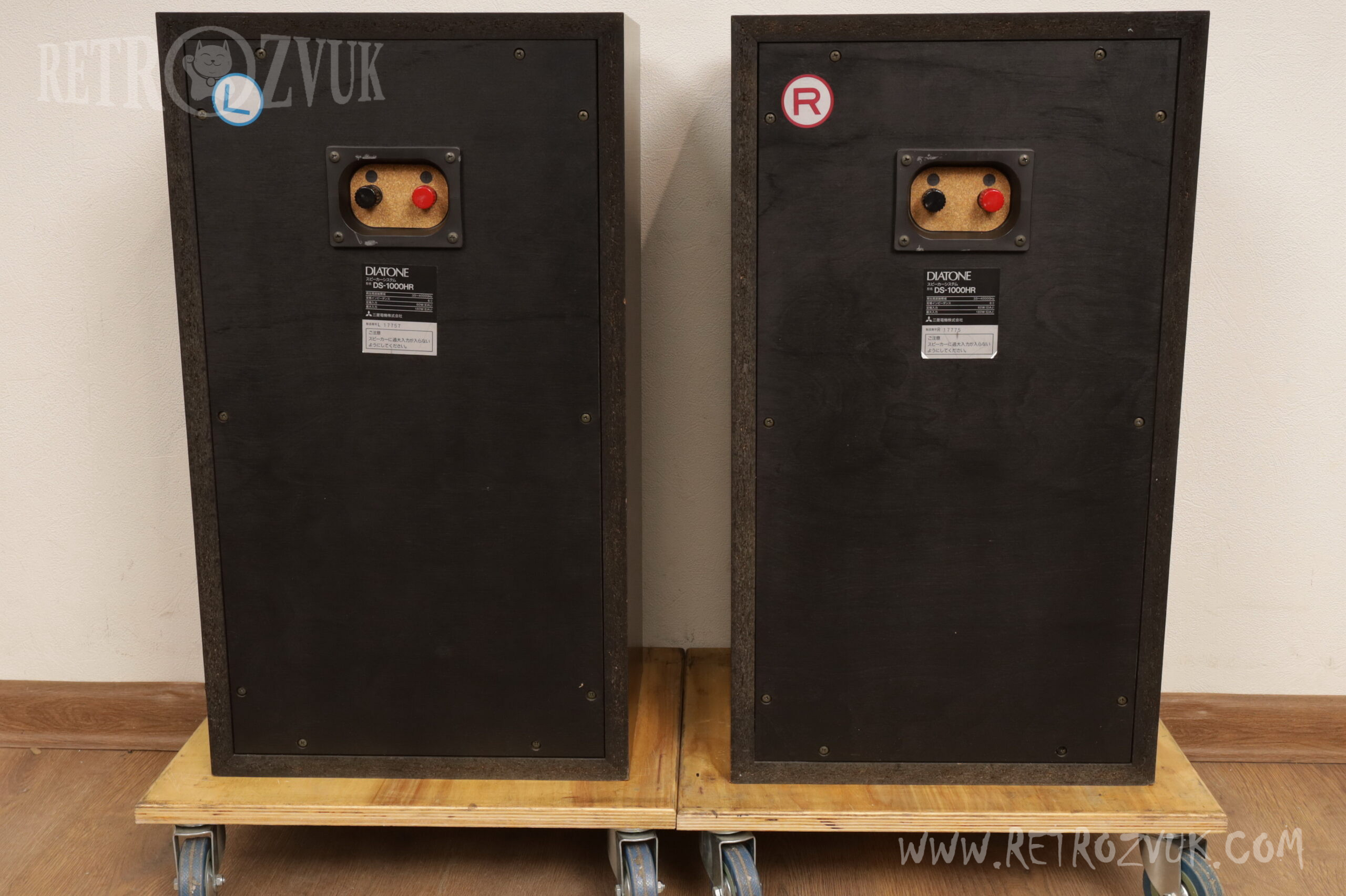

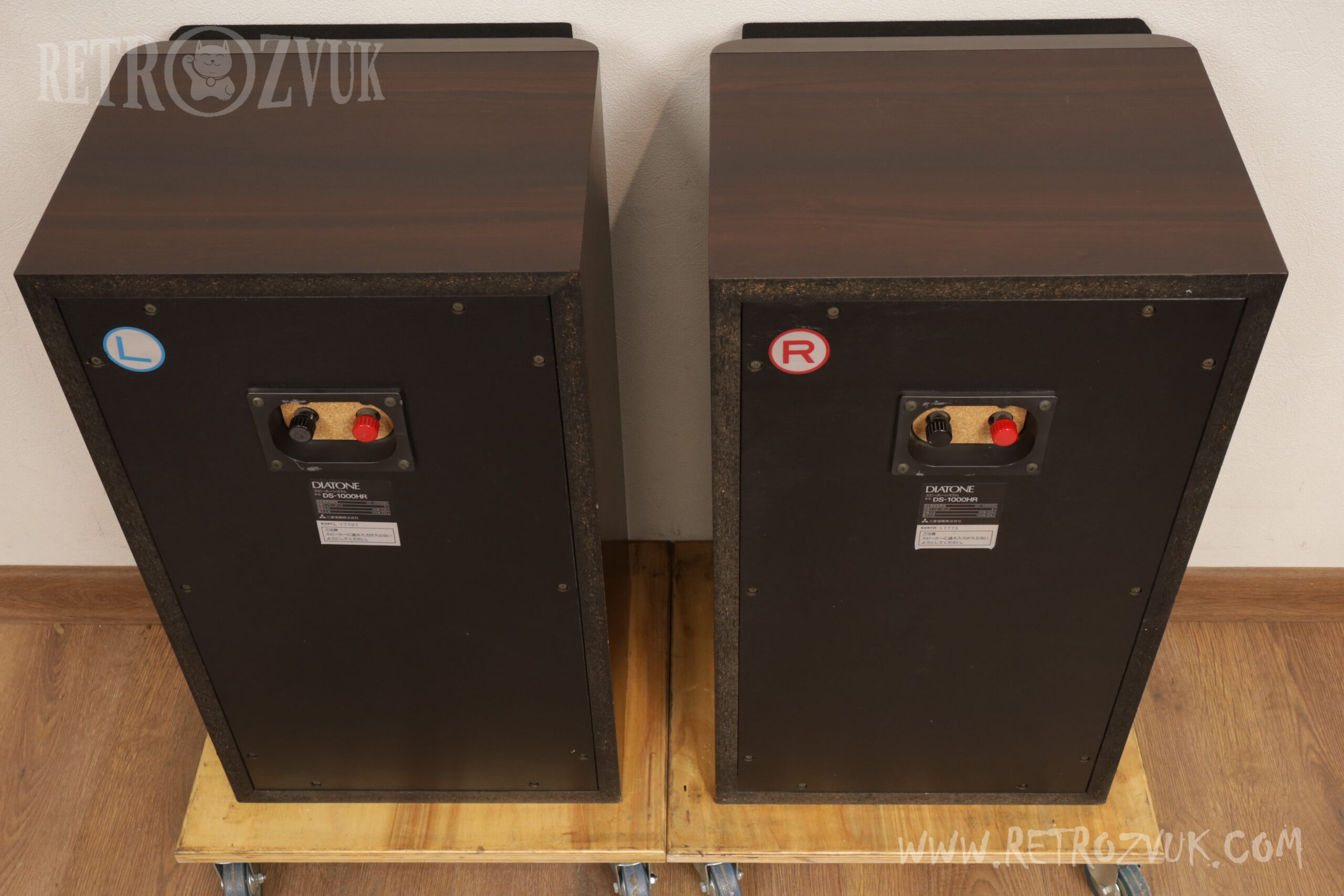

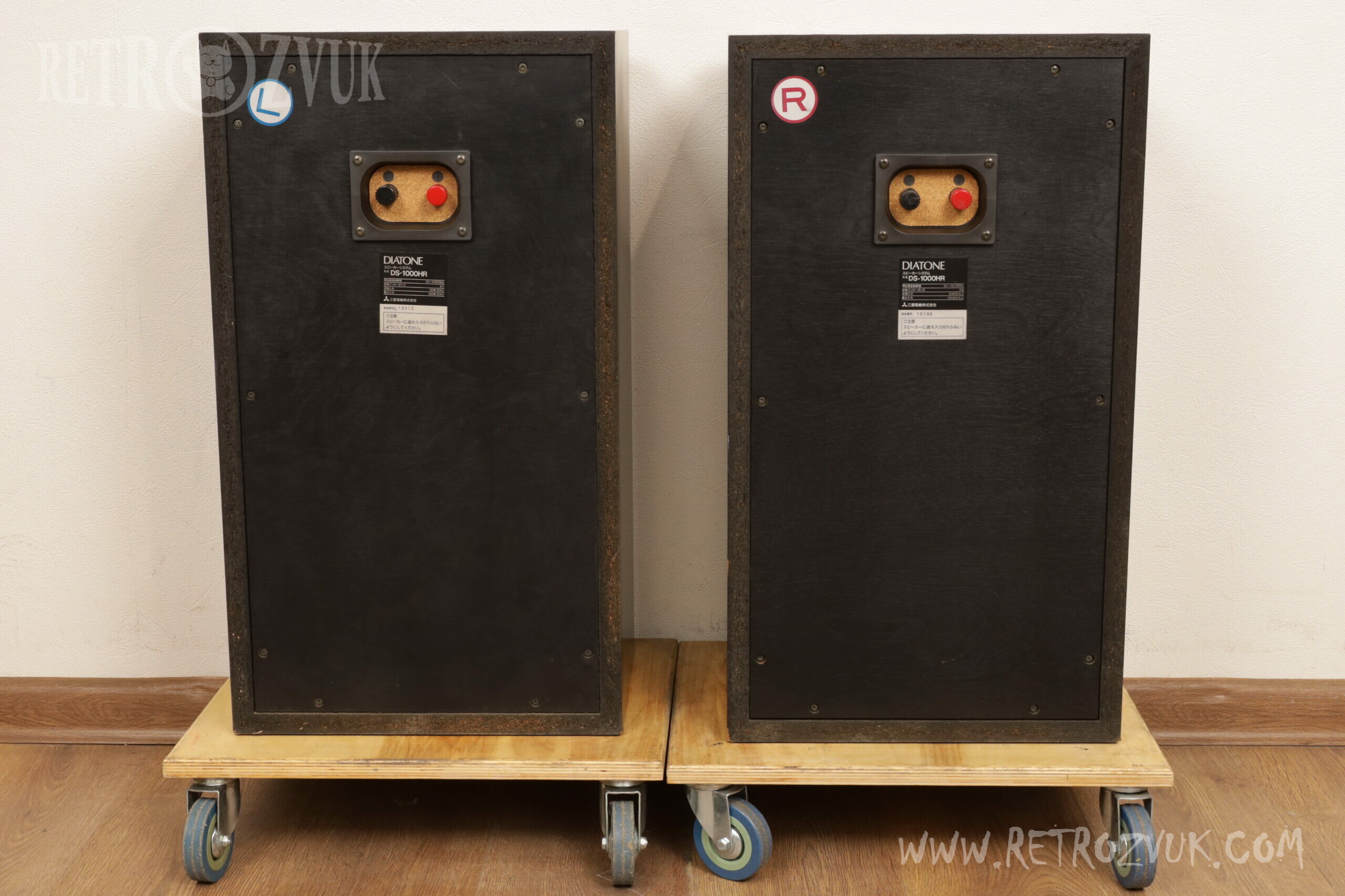

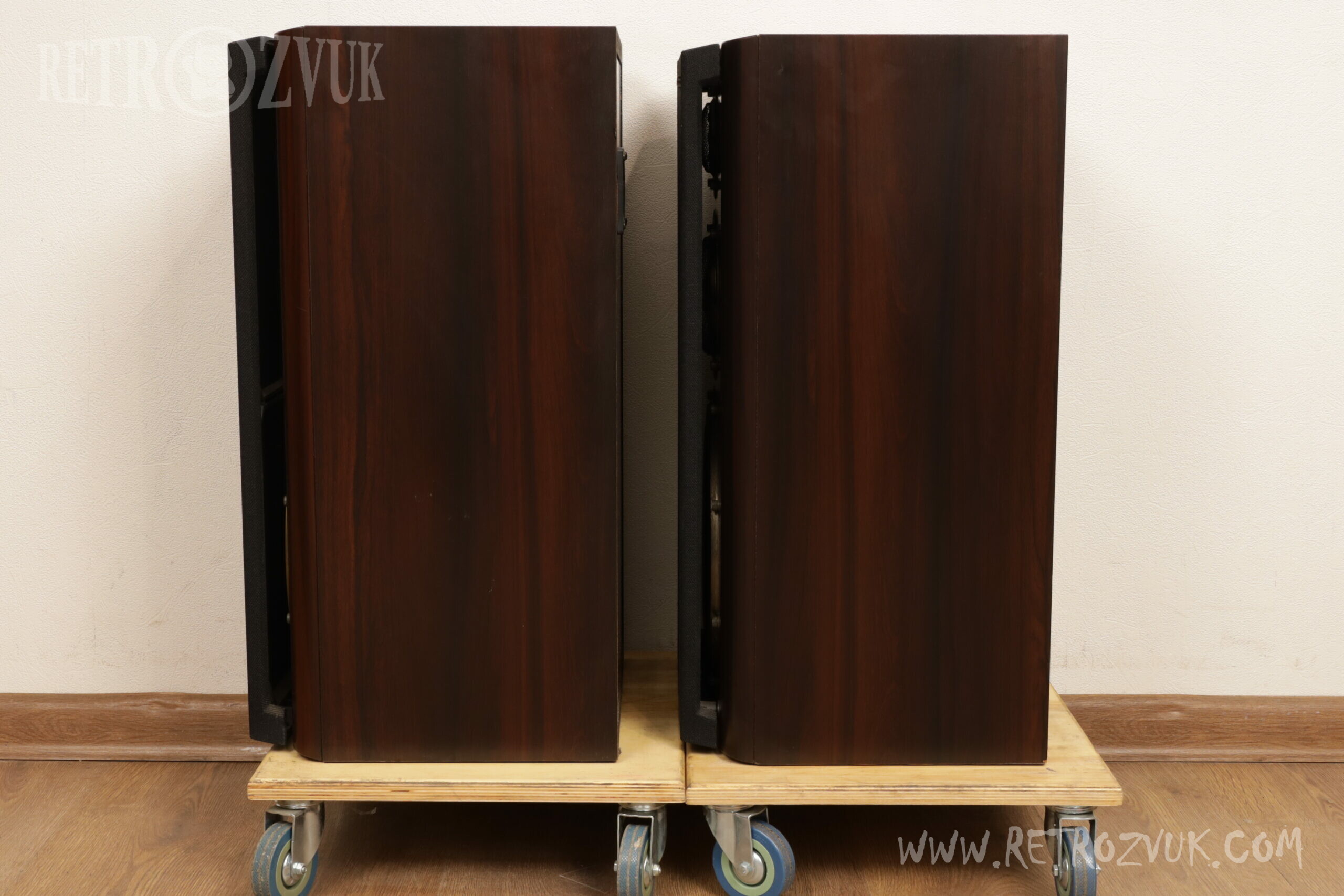

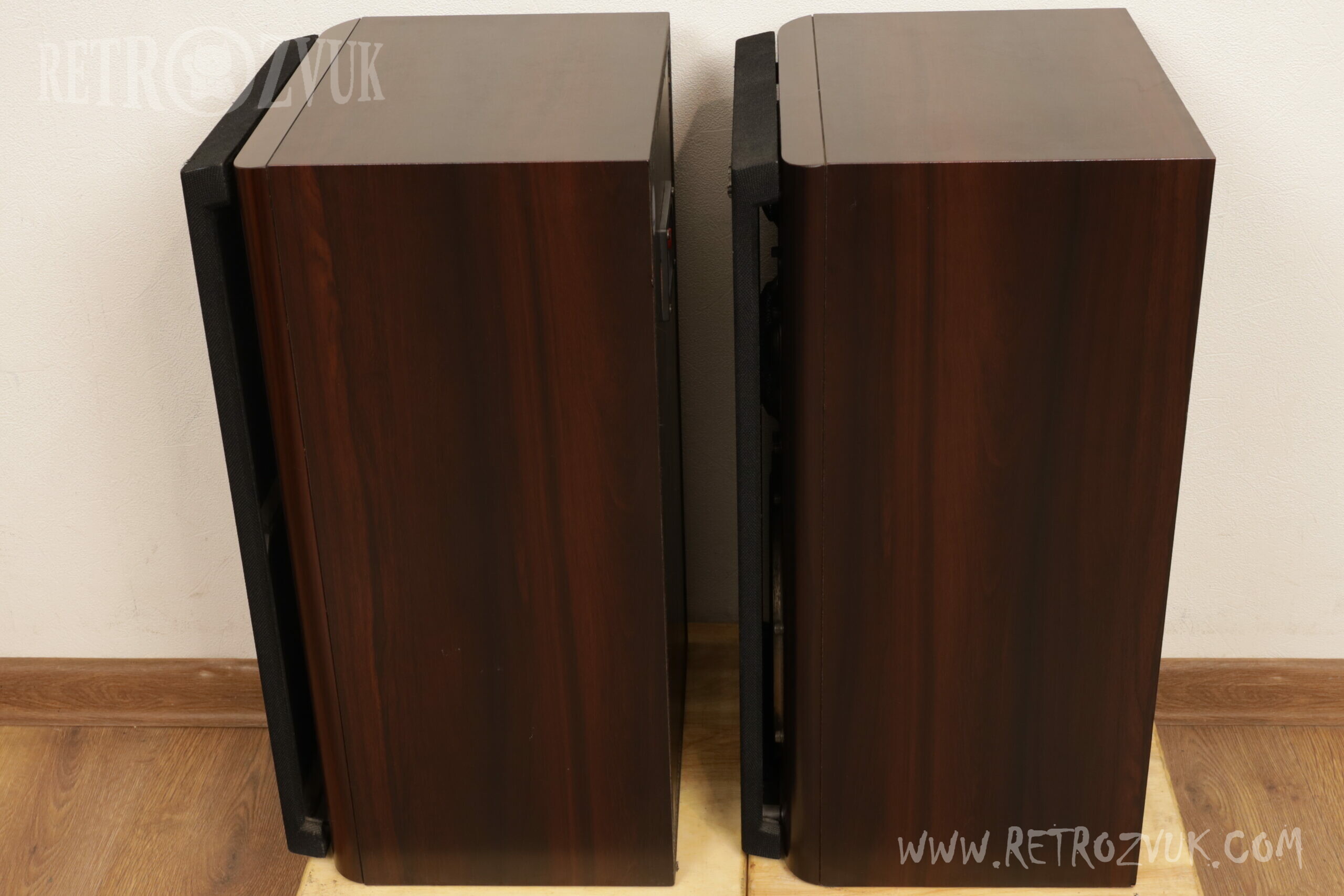

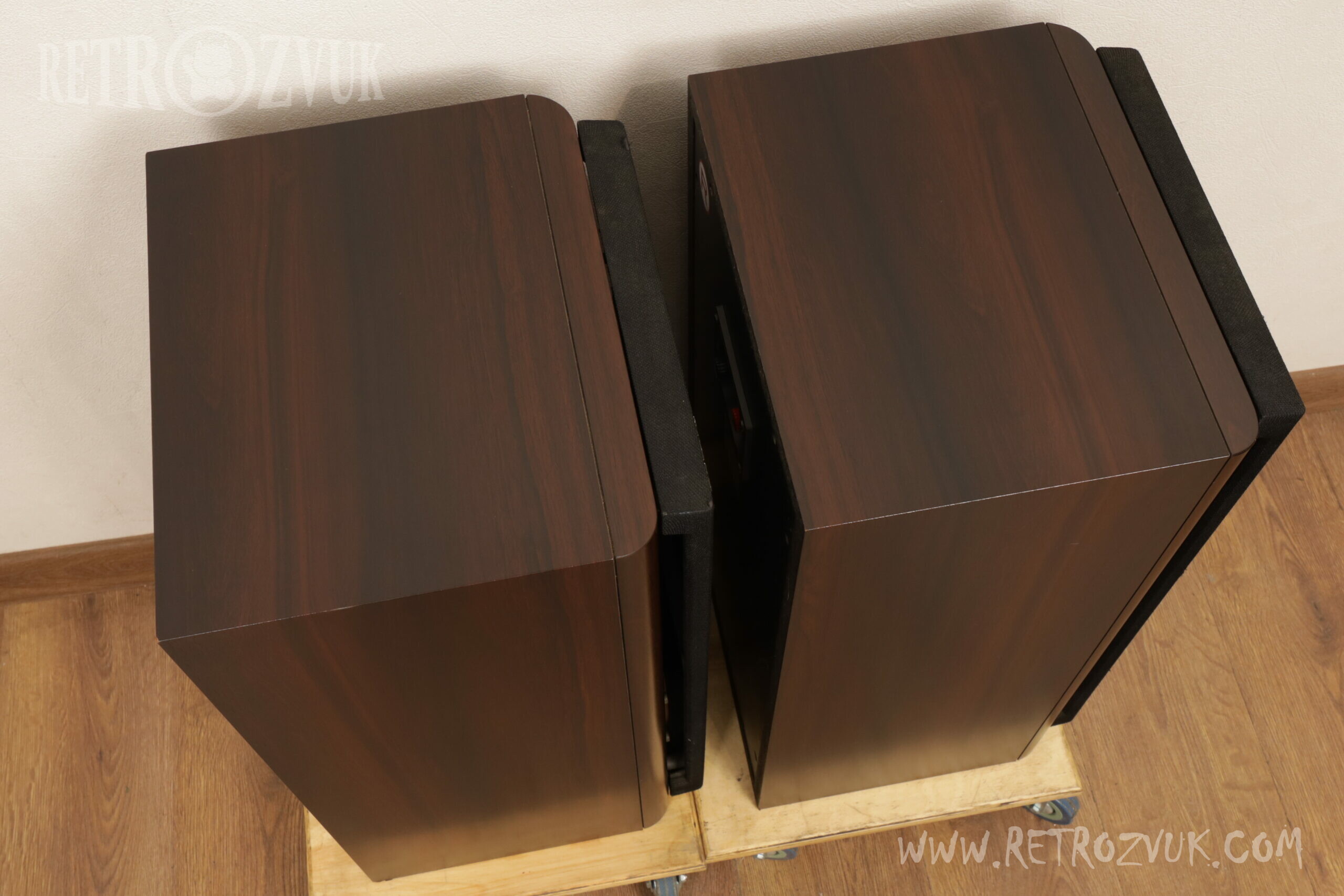

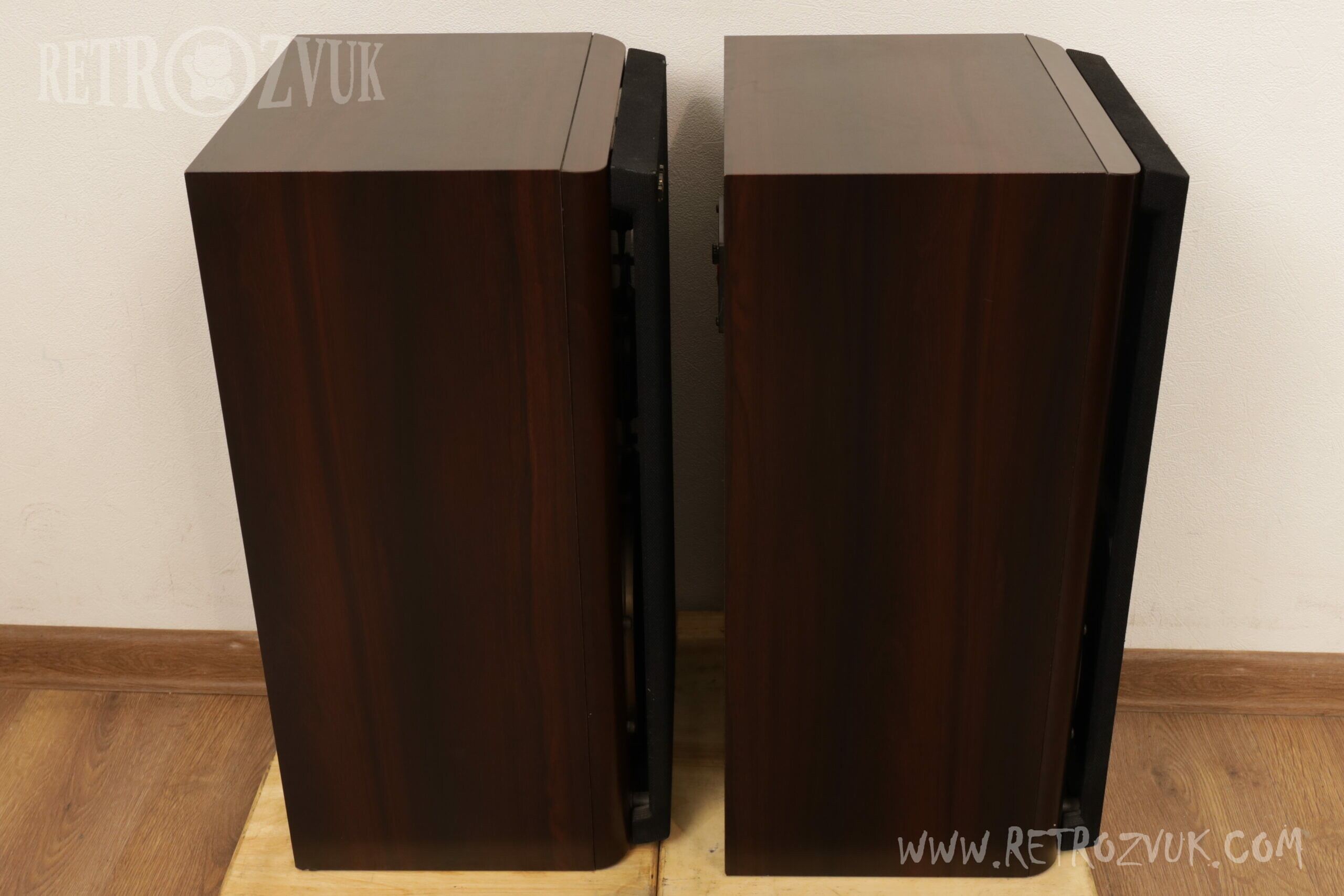

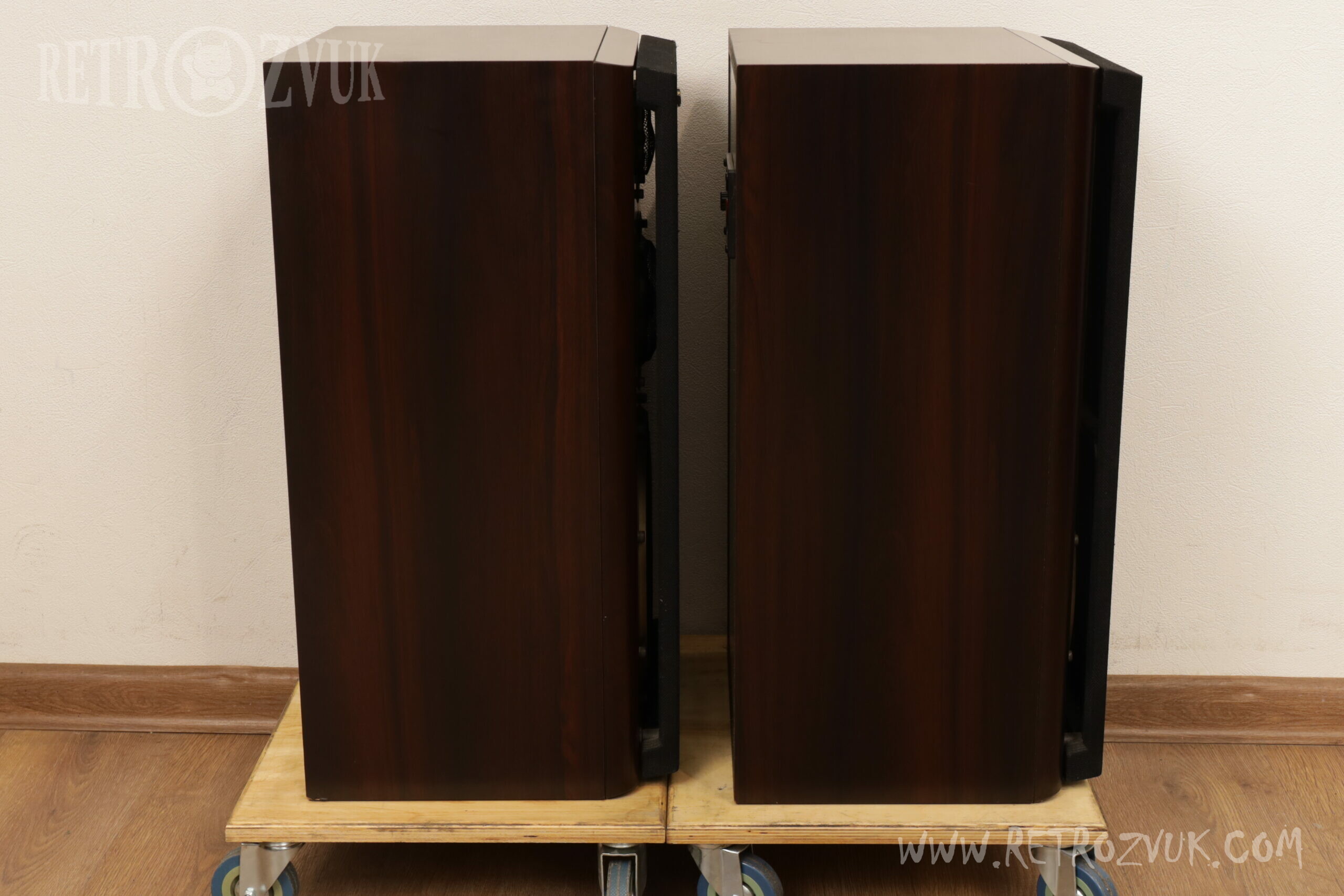

Корпус жесткий, используется ДСП 30 см. Задняя перегородка реализовала отличные характеристики затухания за счёт трехслойной структуры фанеры. Особое внимание было уделено применению технологиям анализа вибраций. Поэтому корпус был спроектирован так что бы снизить максимально возможные помехи, вызываемые вибрацией.
