Diatone DS-1000ZX

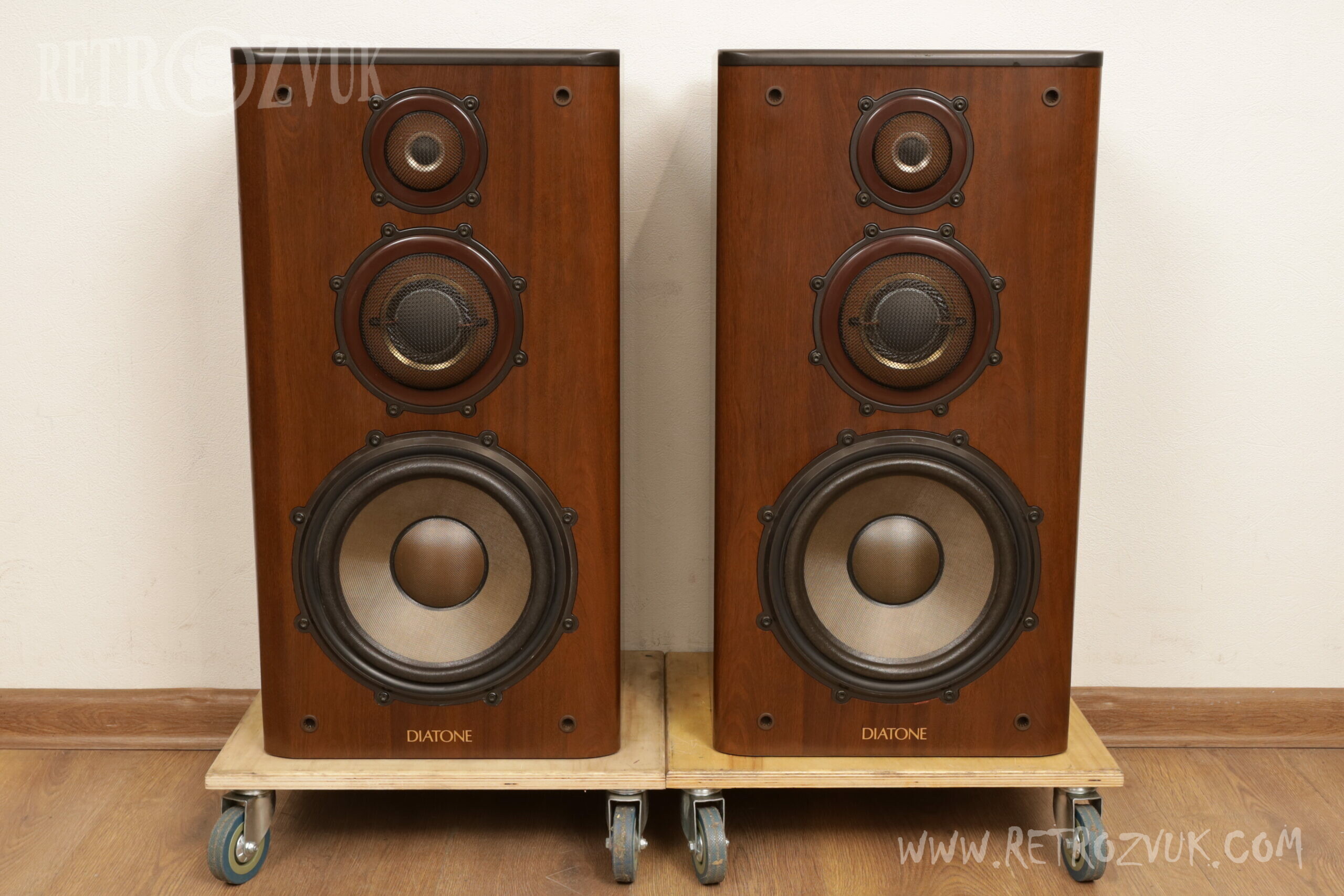

DIATONE DS-1000ZX (выпуск октябрь 1995 года)

Описание

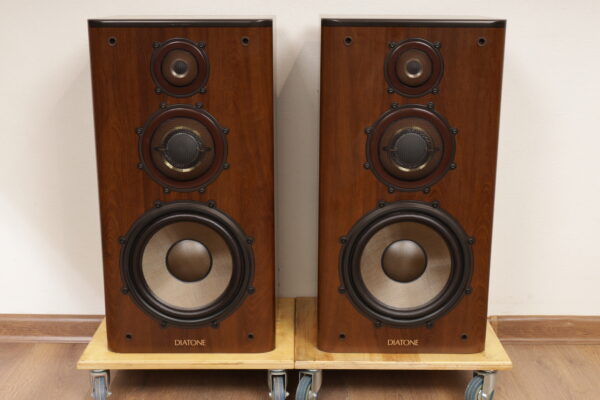

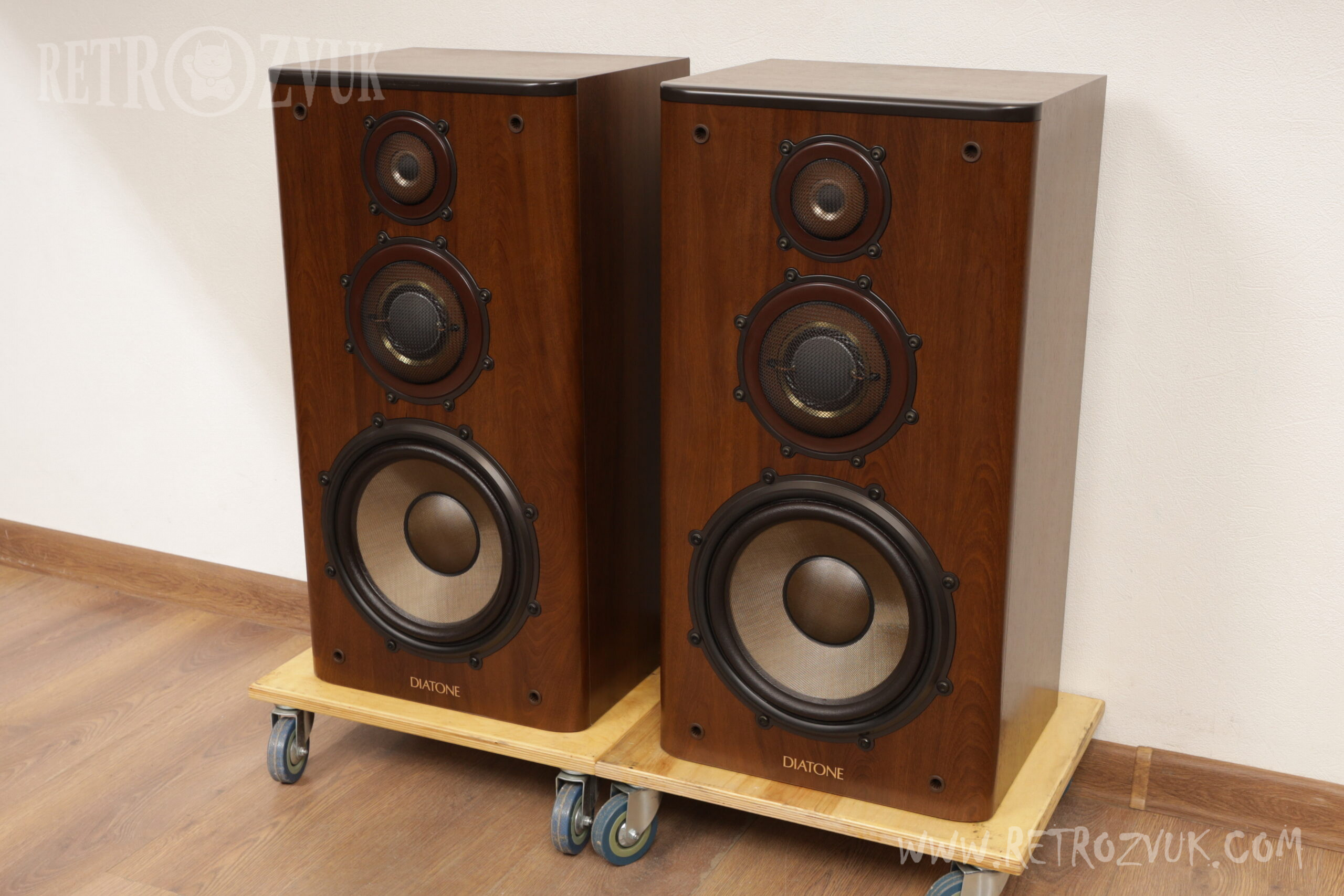

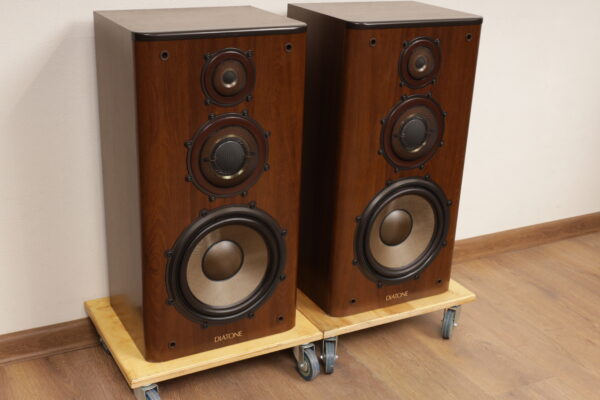

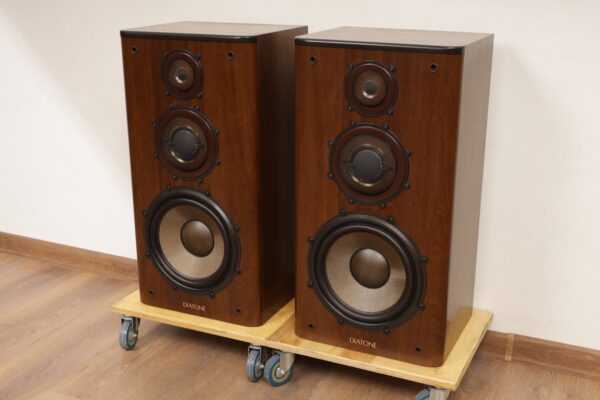

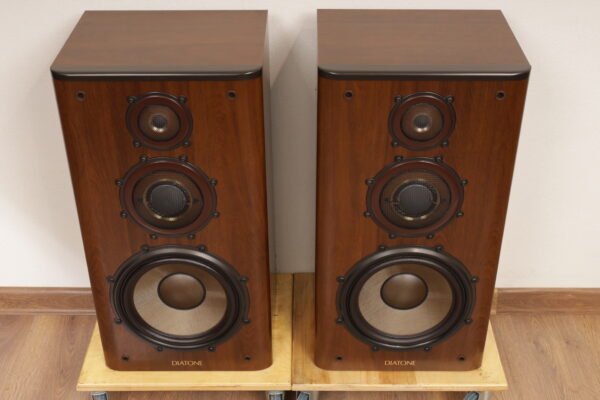

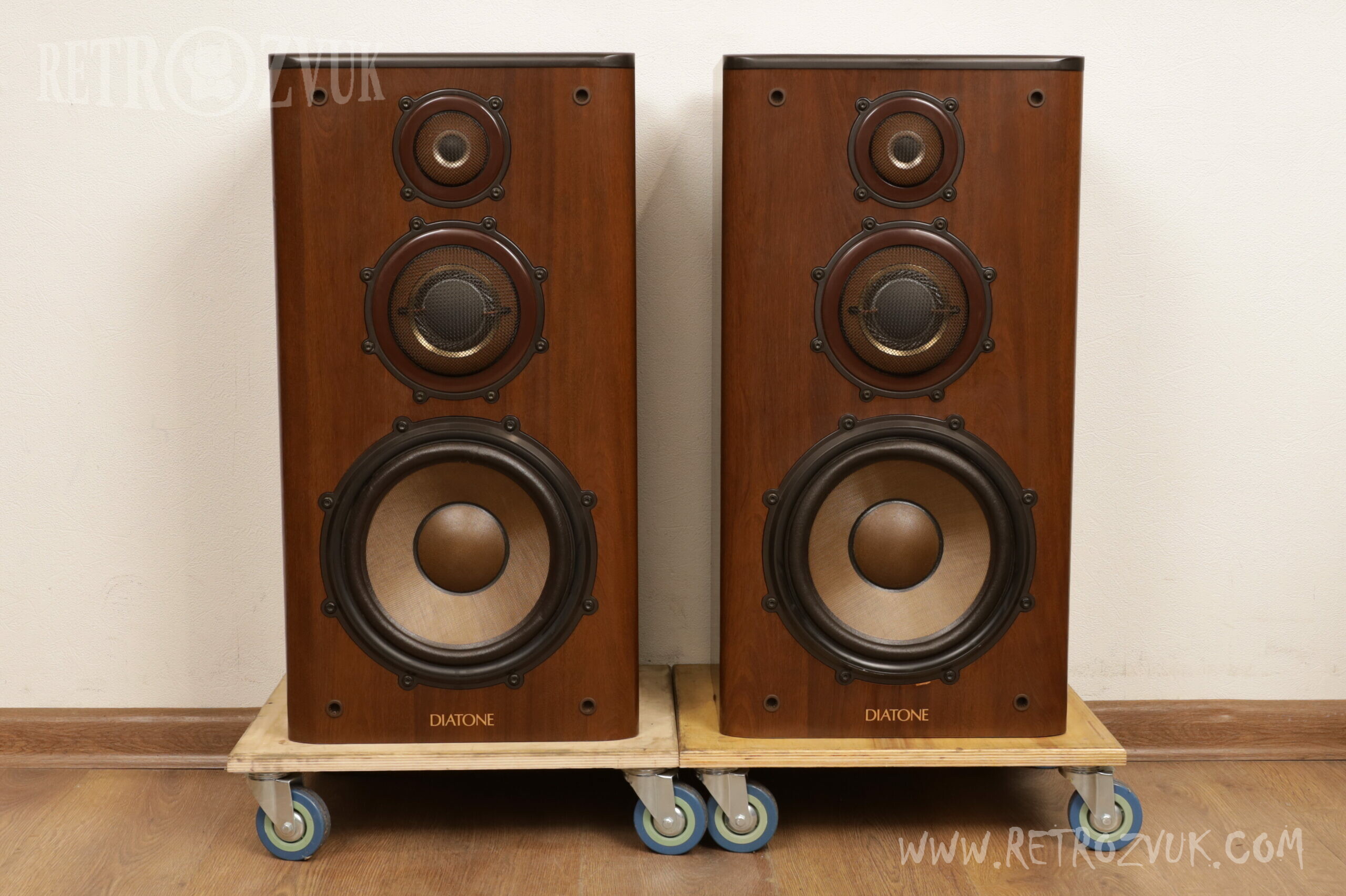

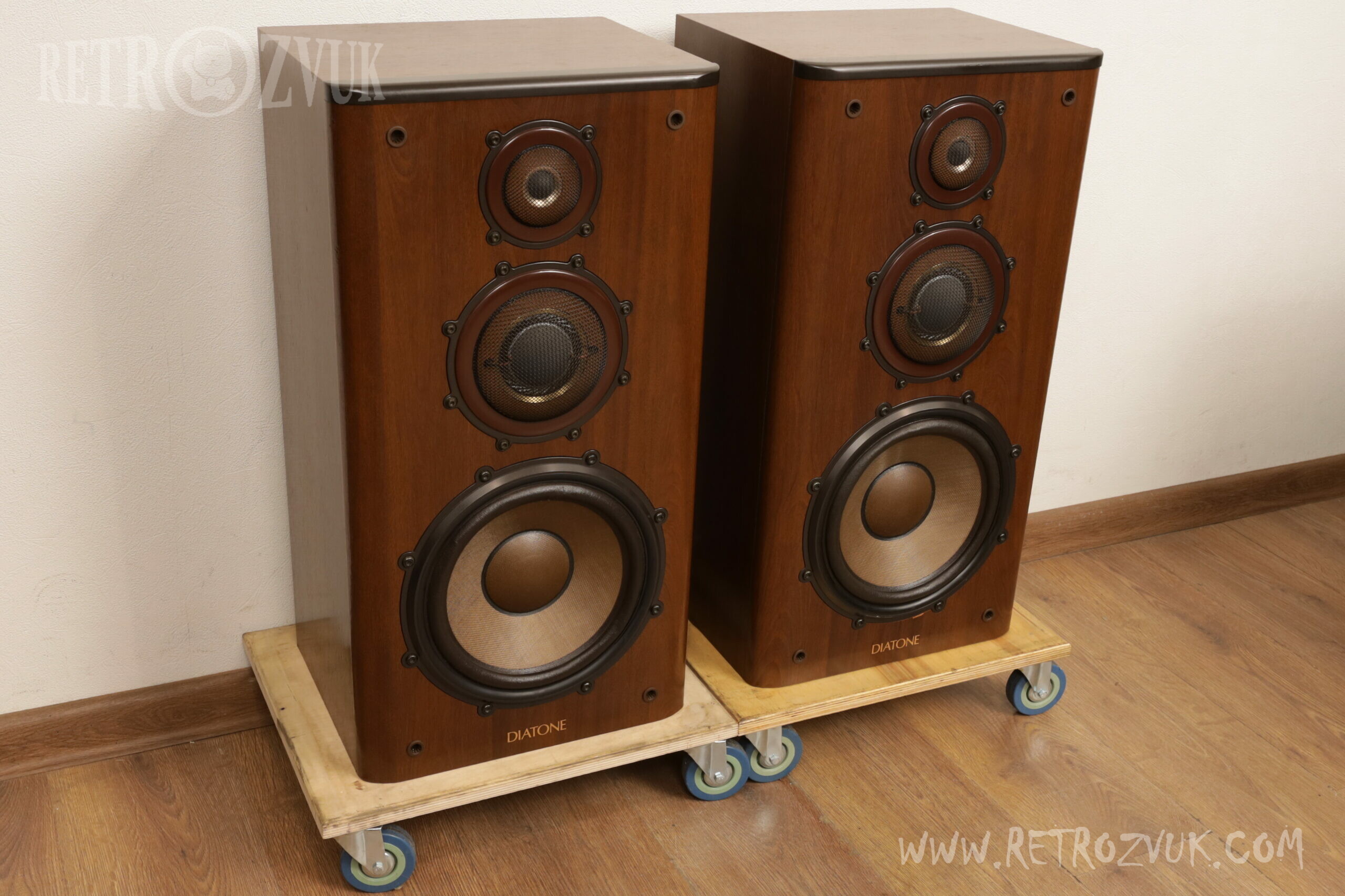

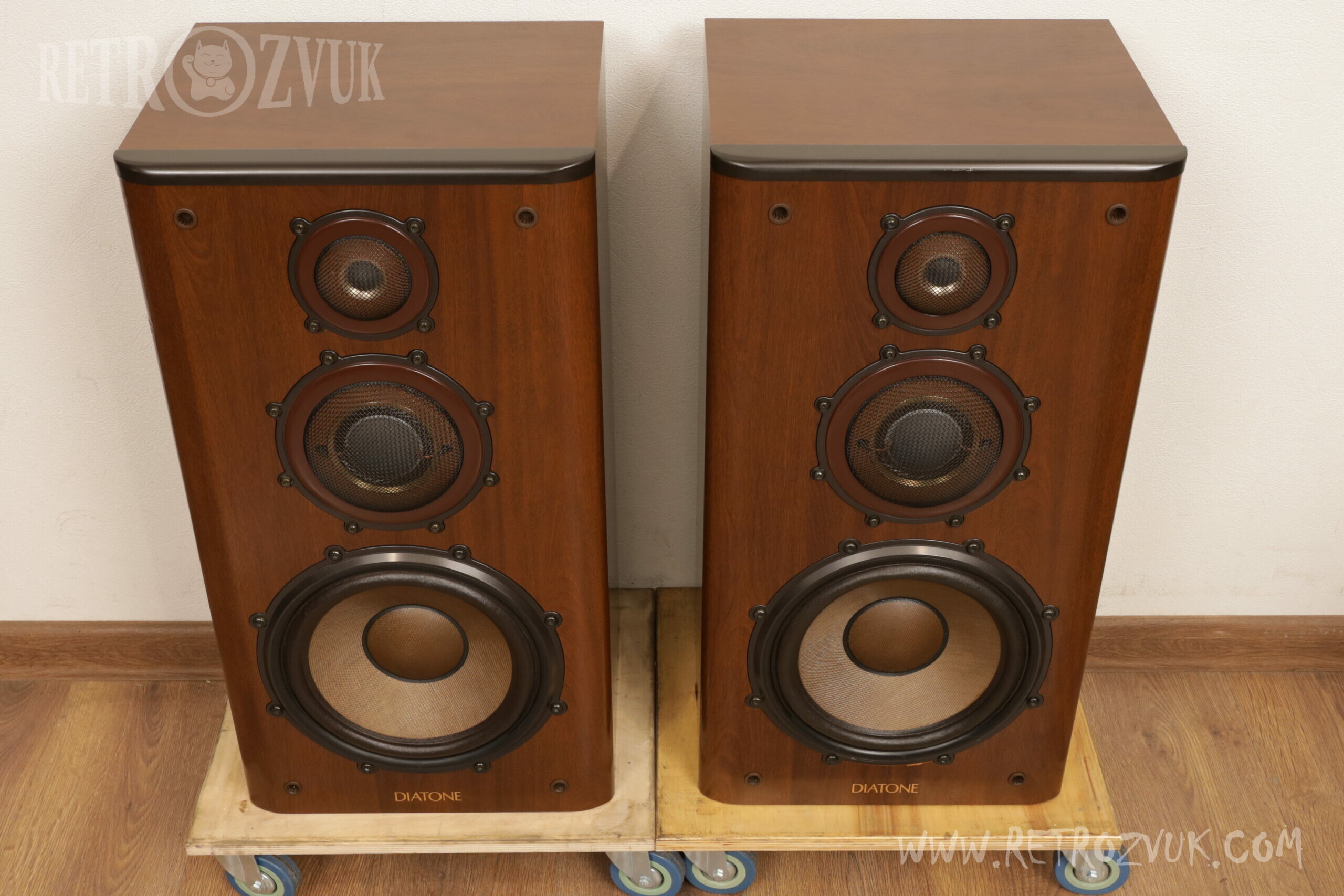

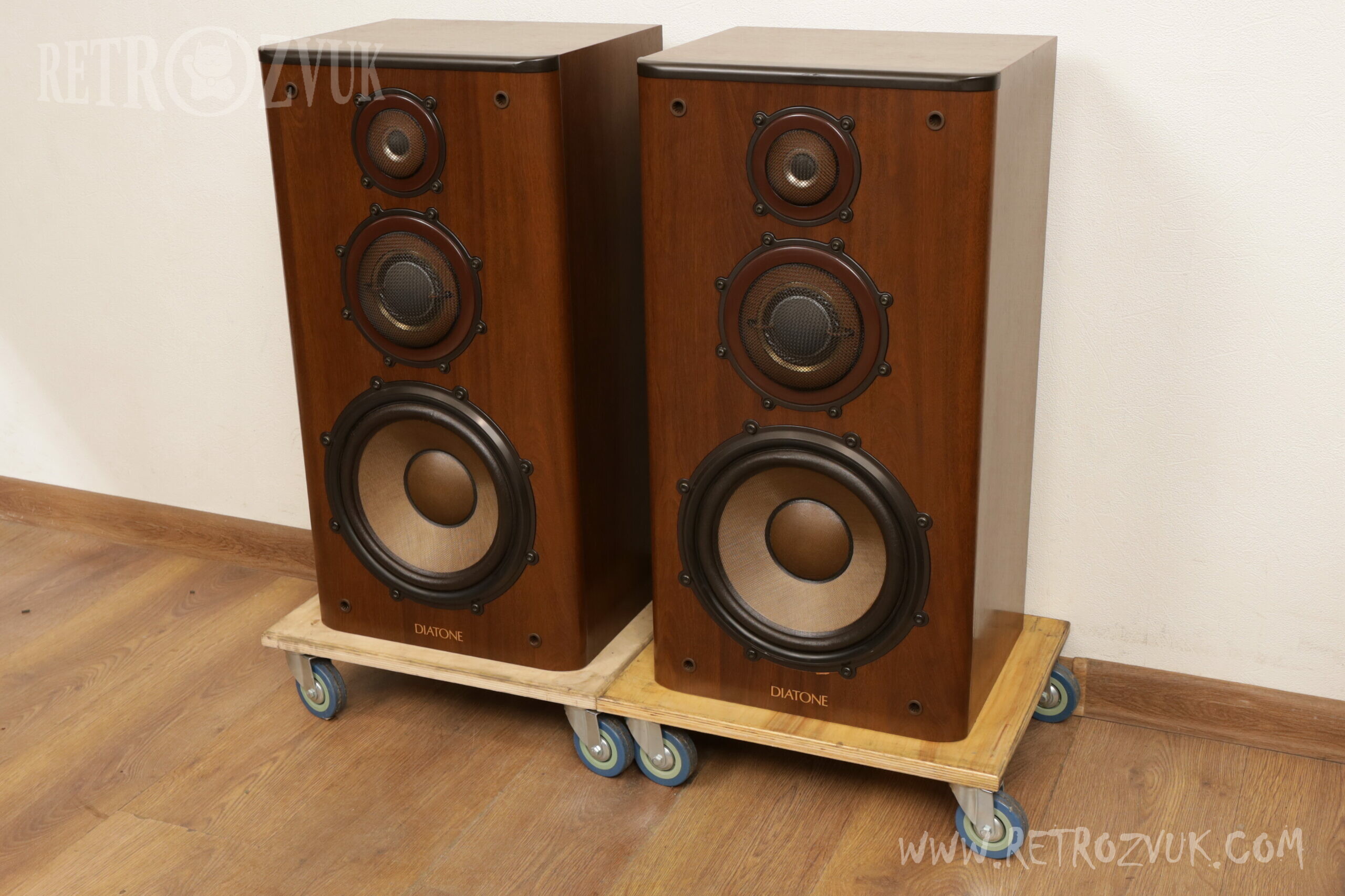

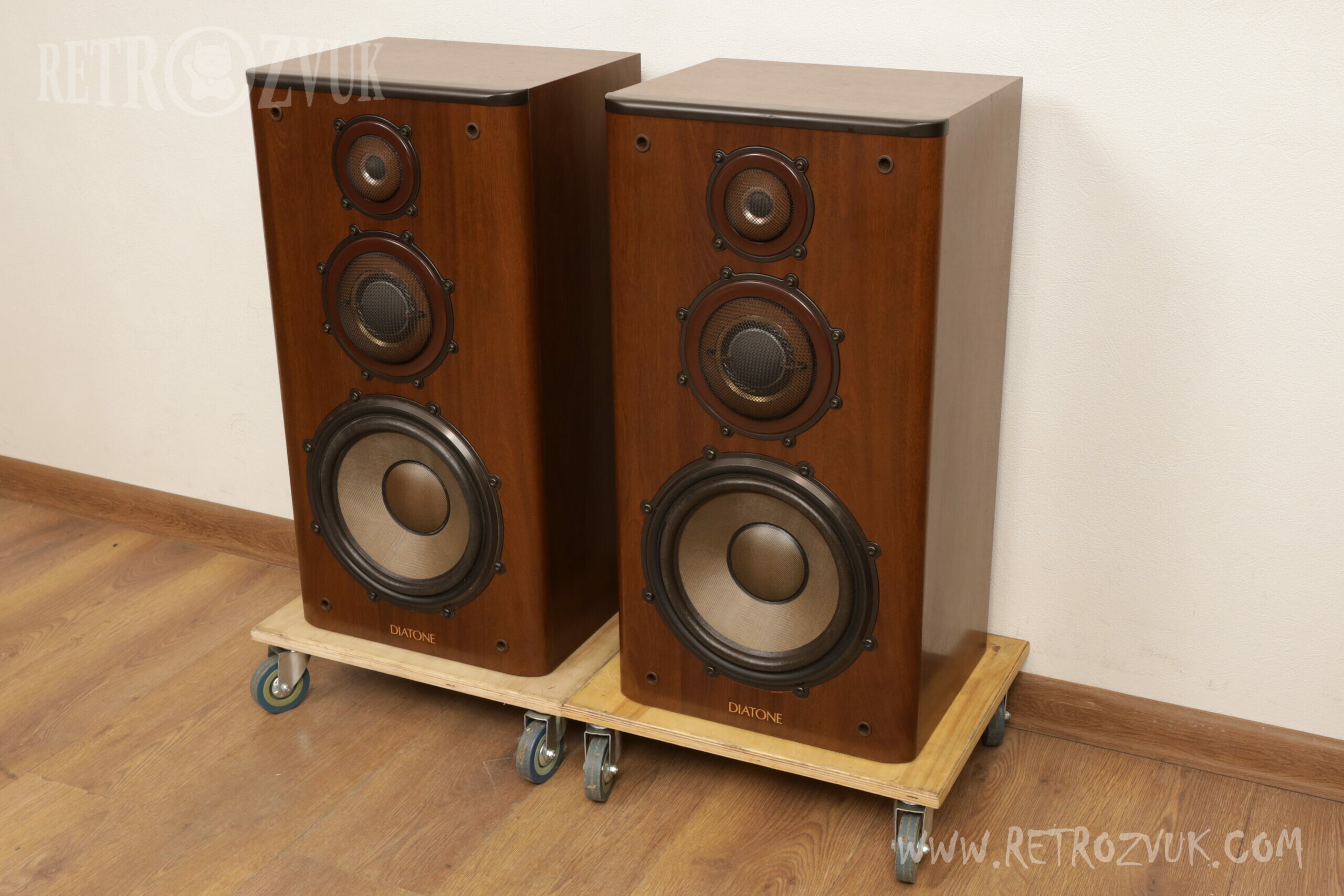

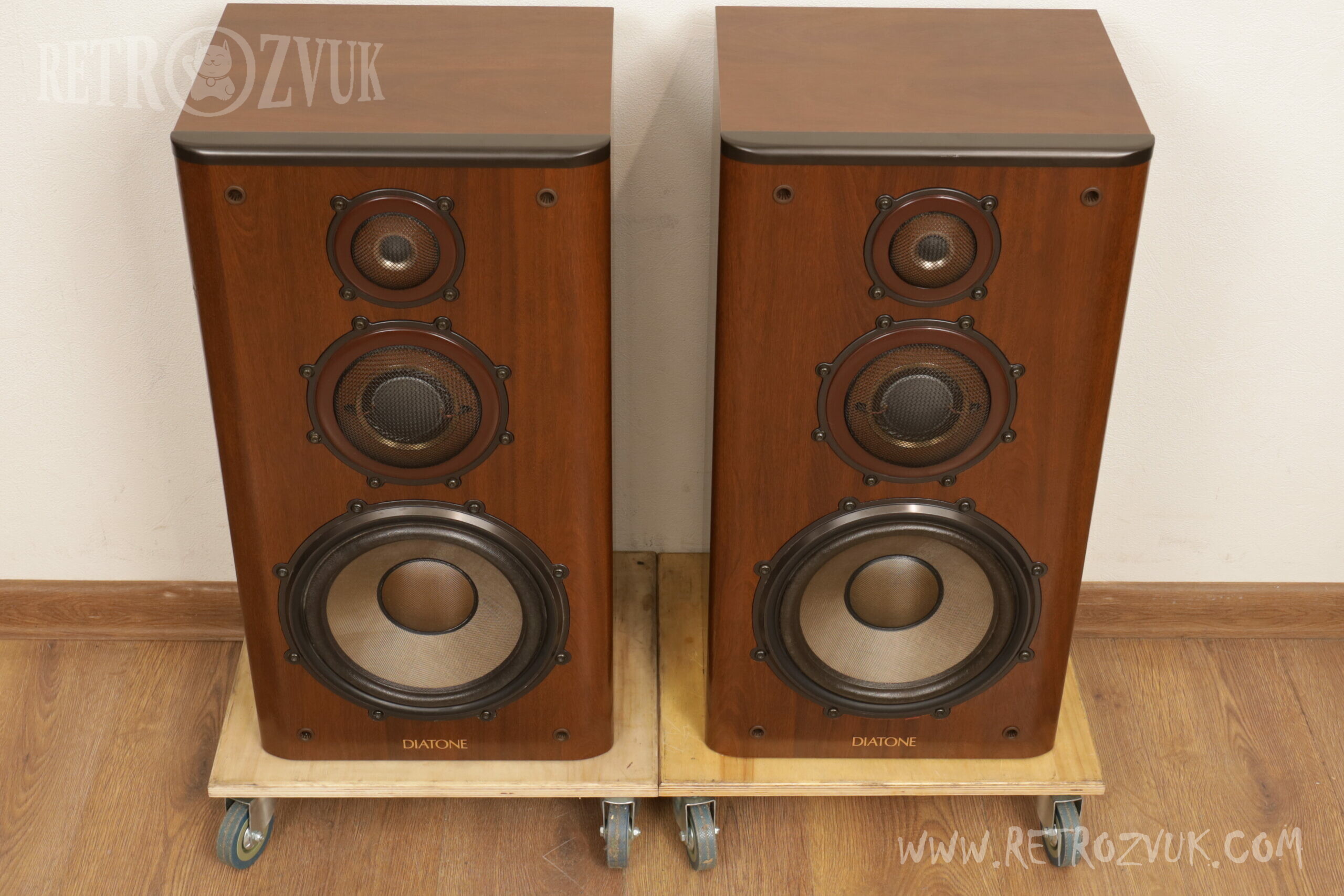

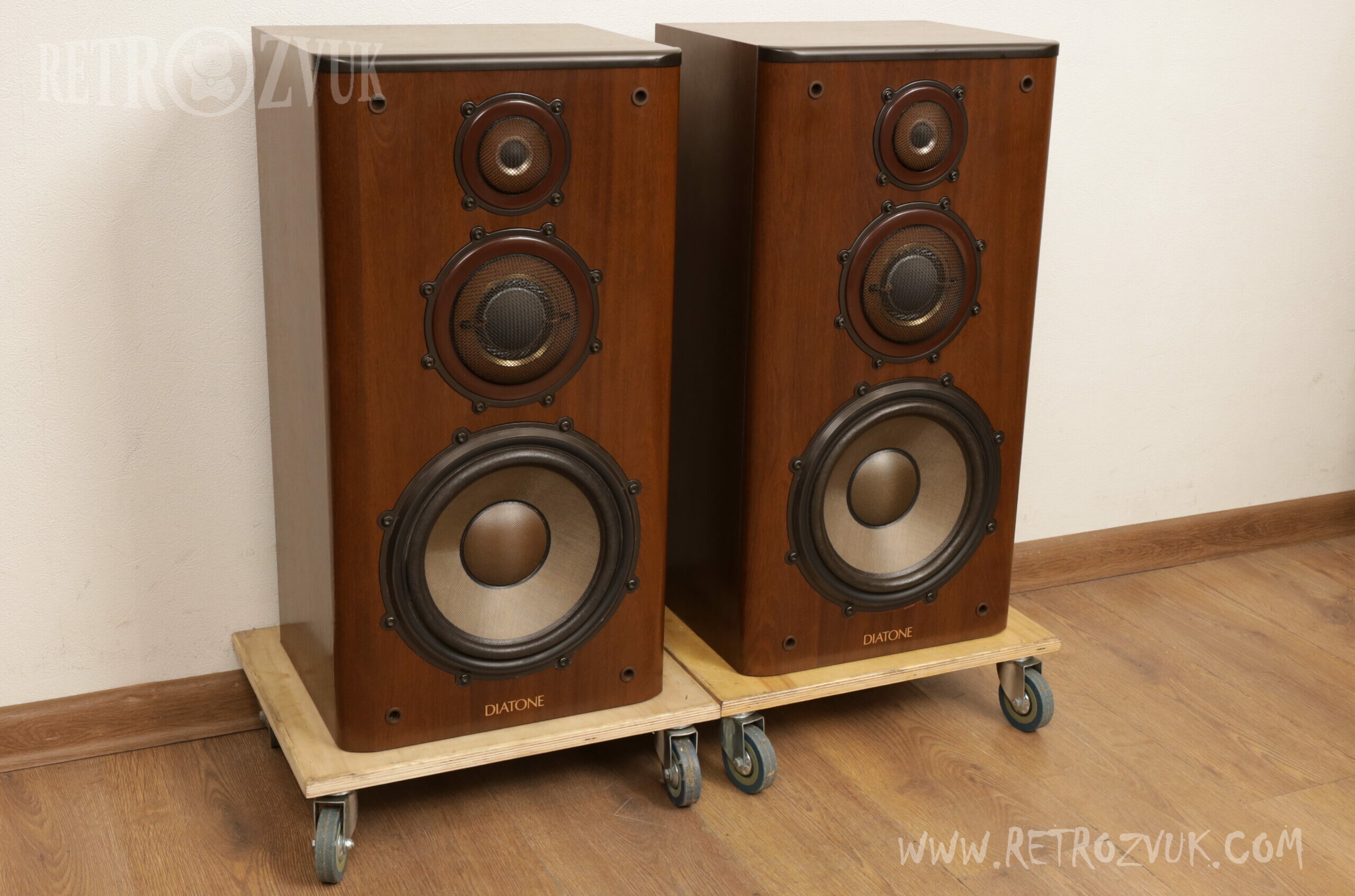

Акустическая система, в которой реализованы меры по повышению плотности и расширению диапазона для подготовки к следующему поколению суперцифровых форматов.

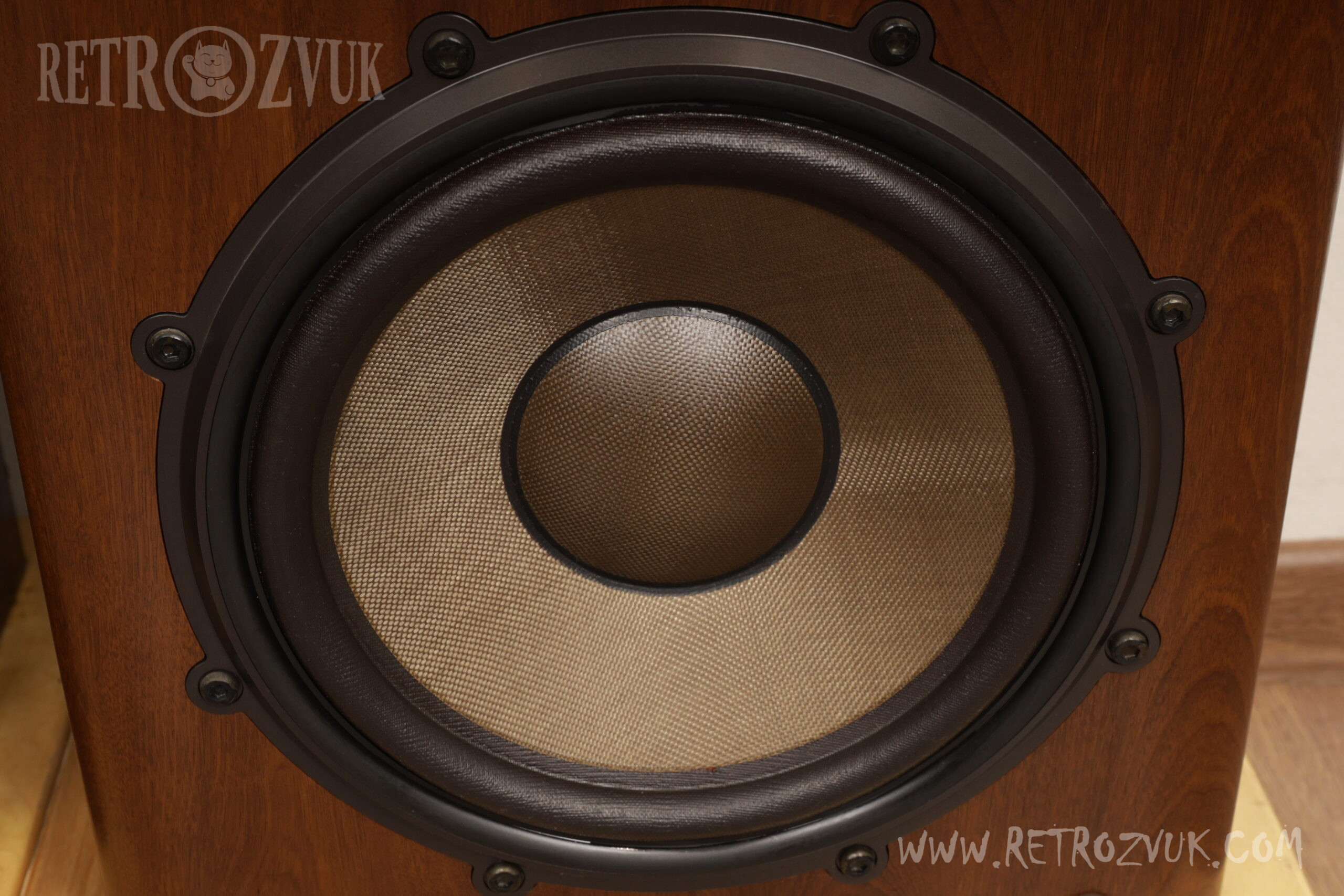

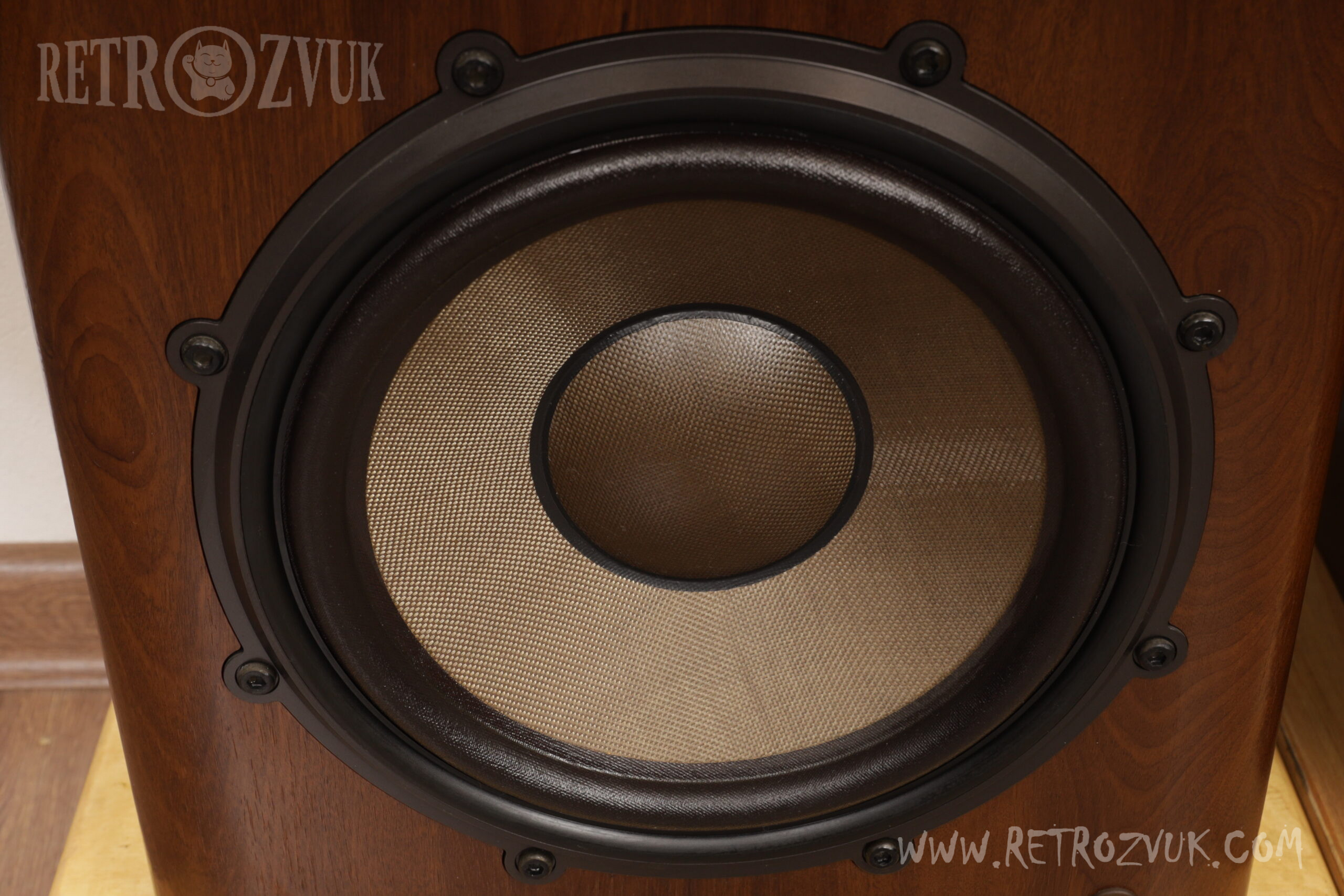

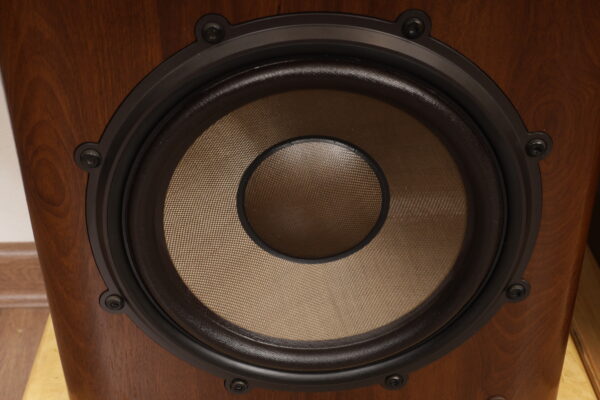

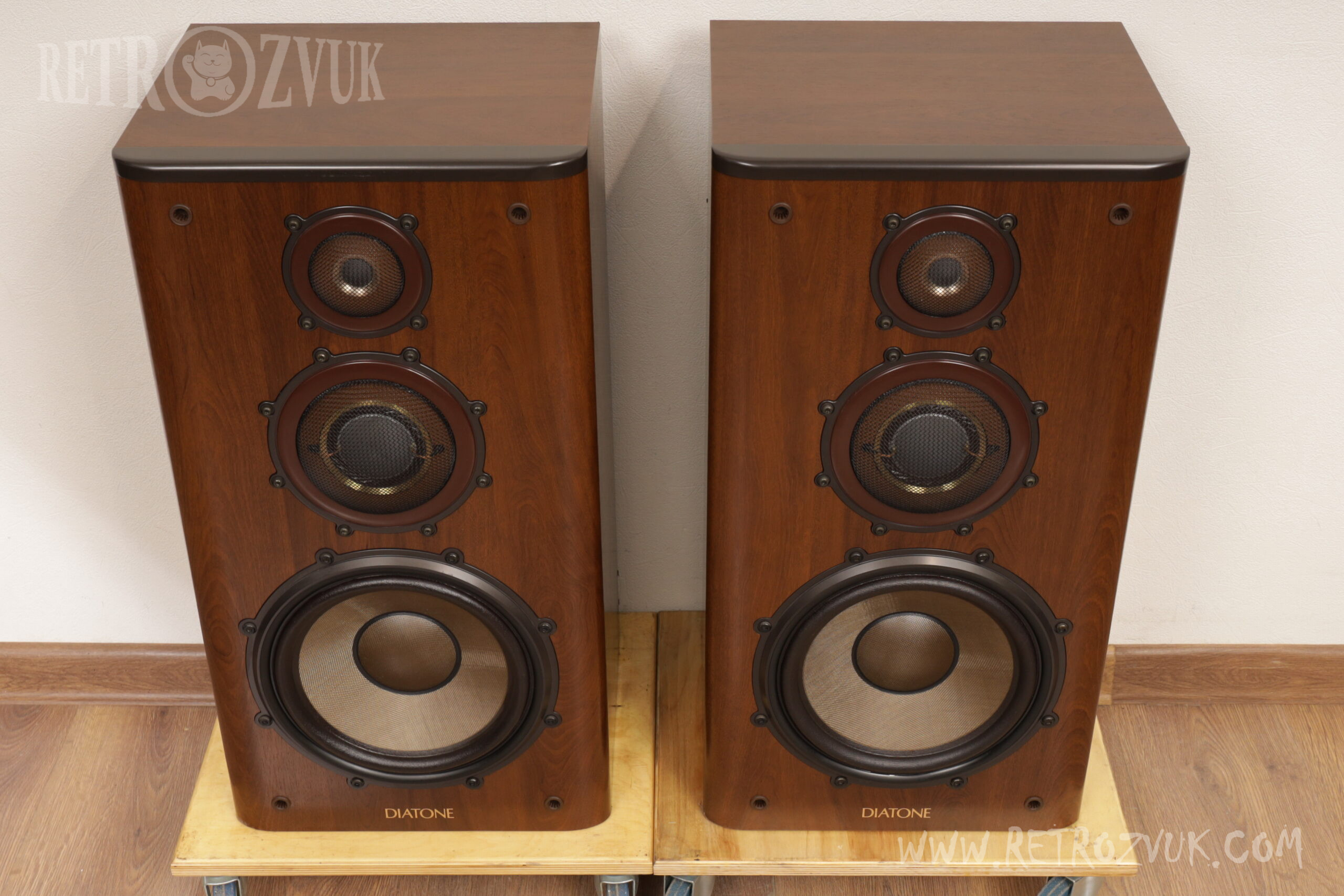

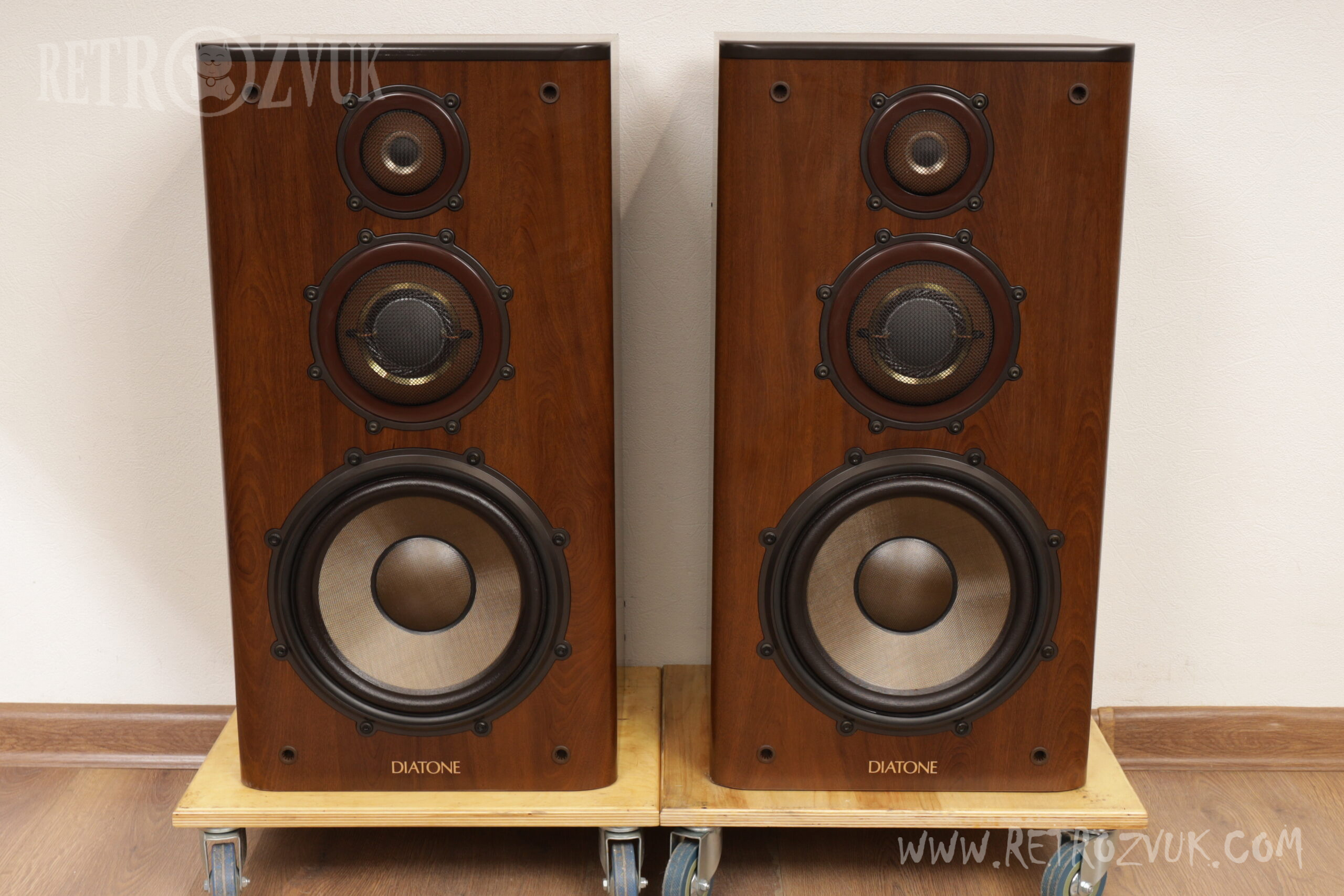

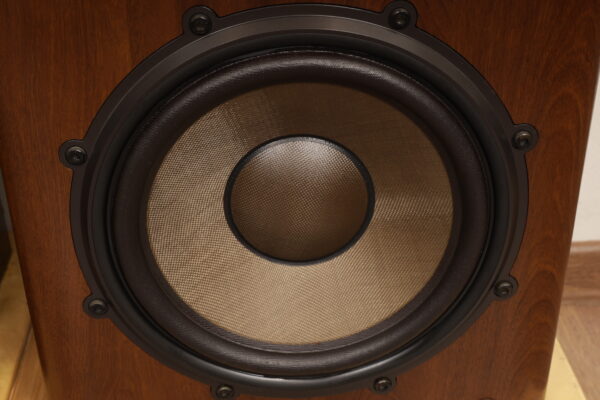

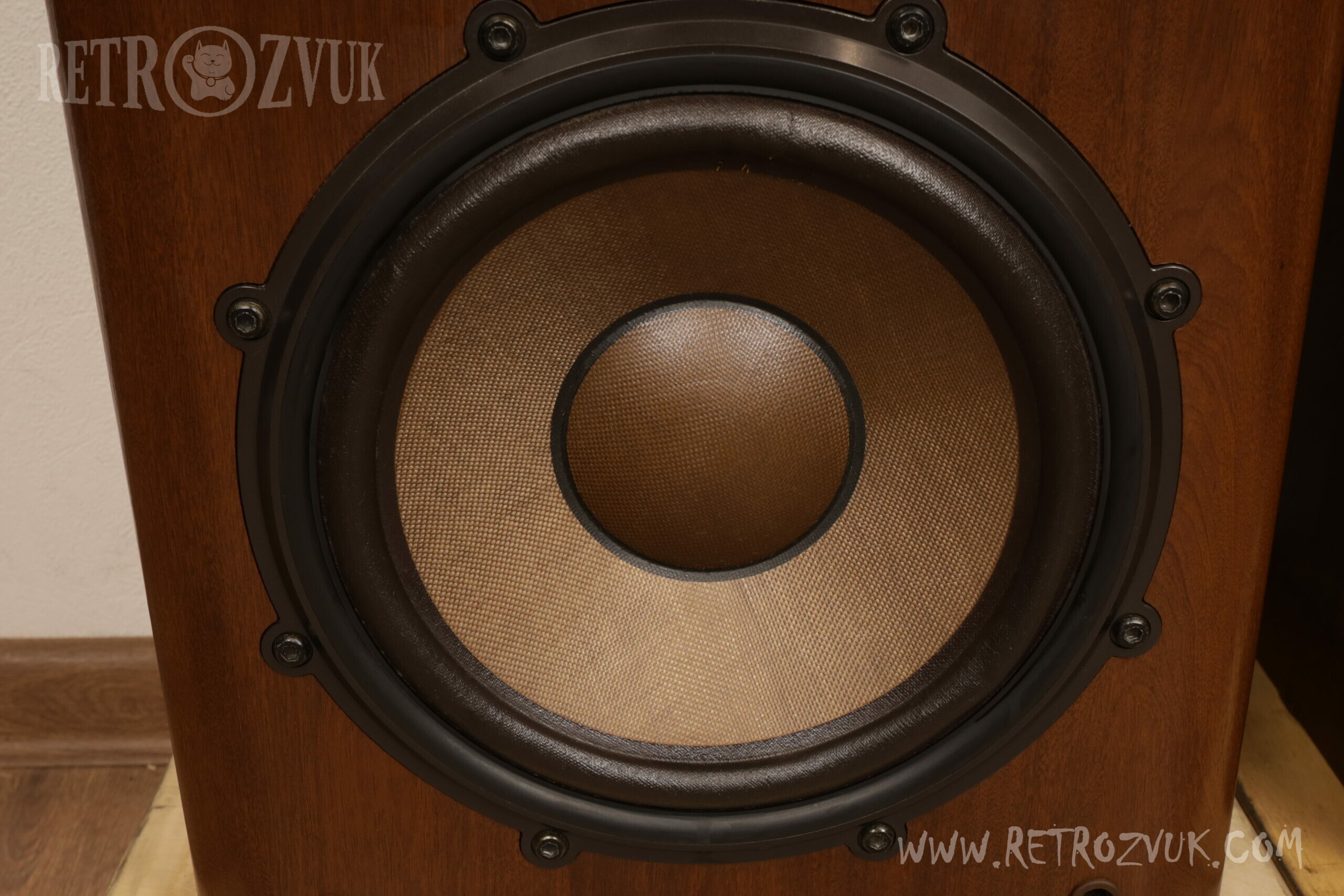

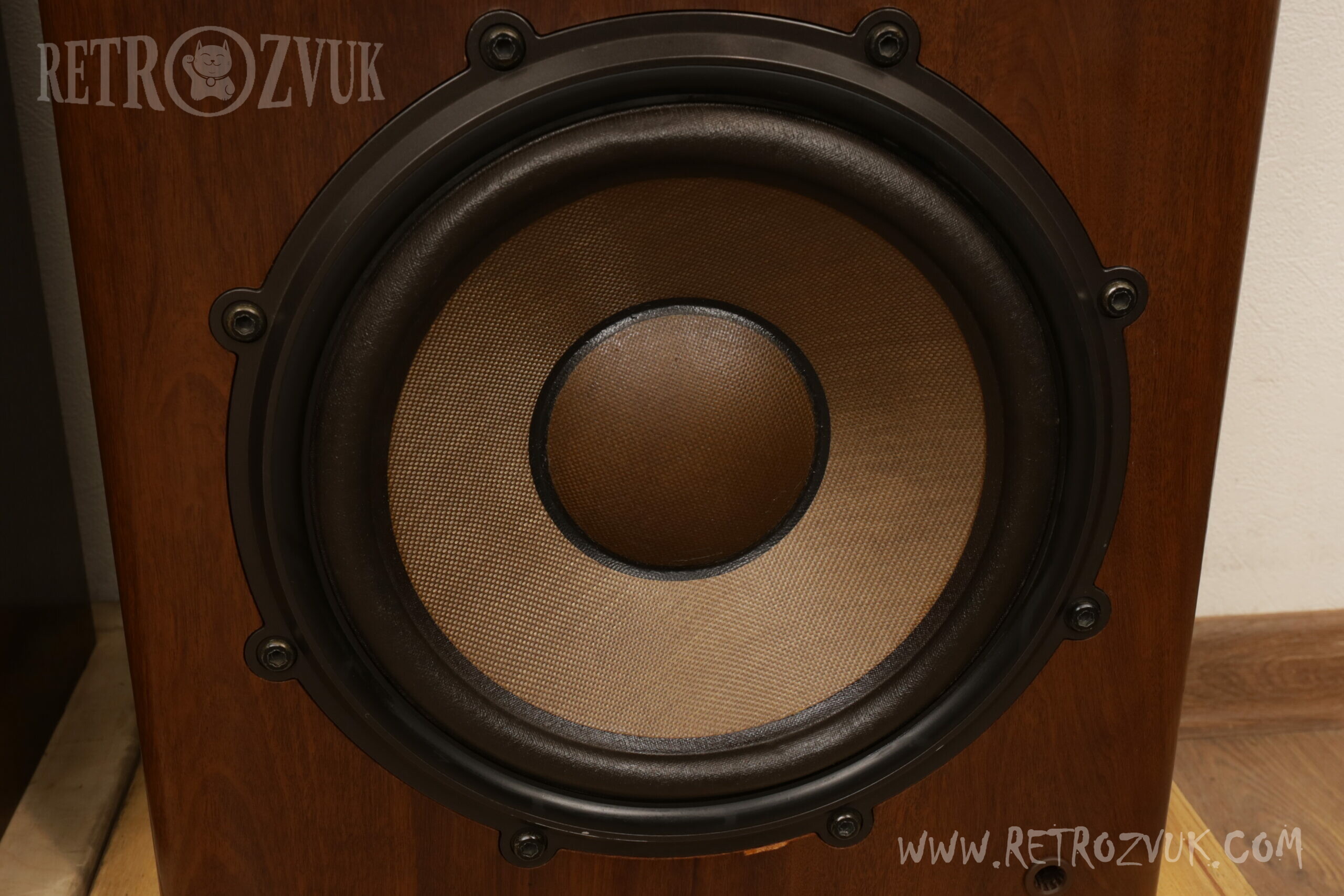

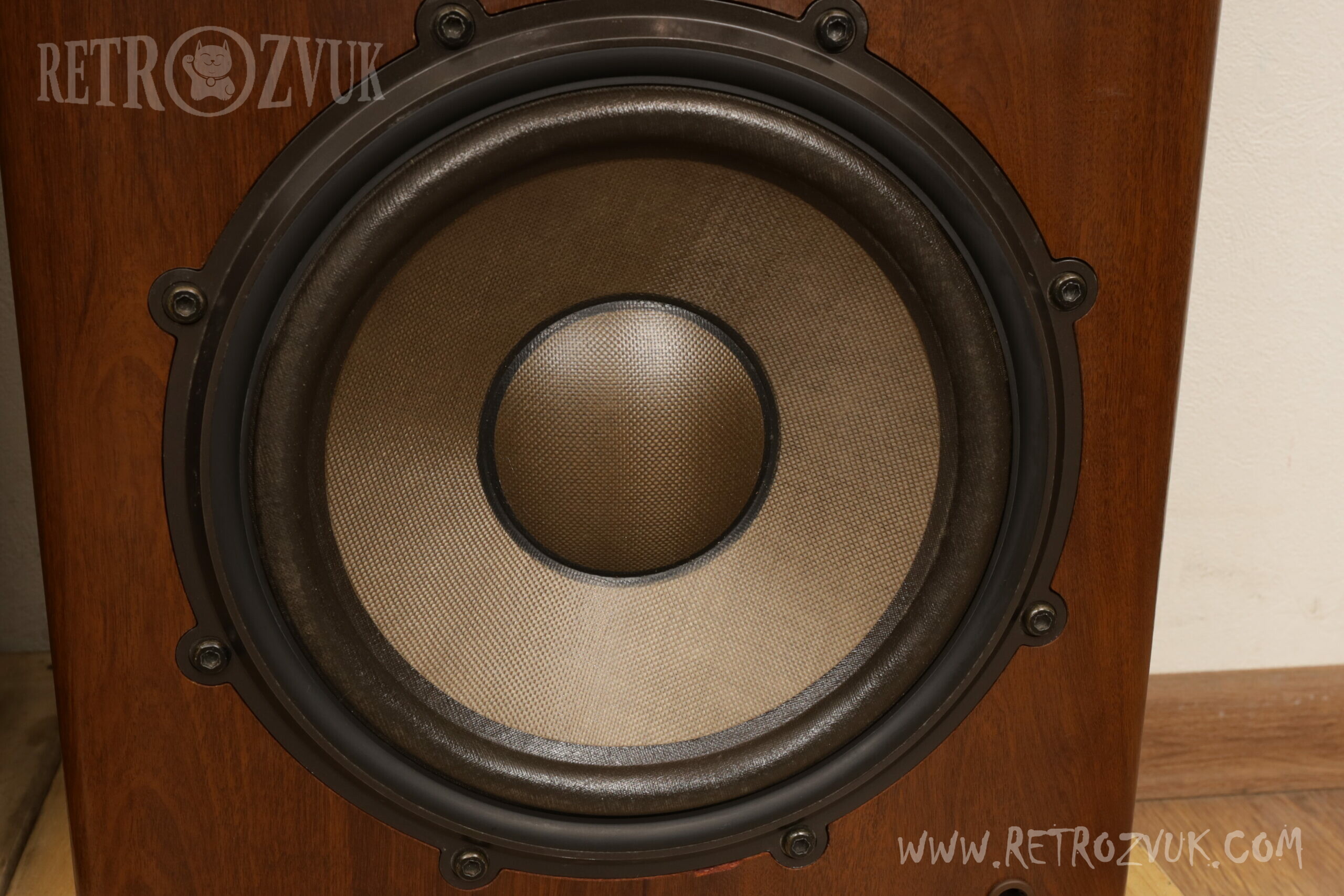

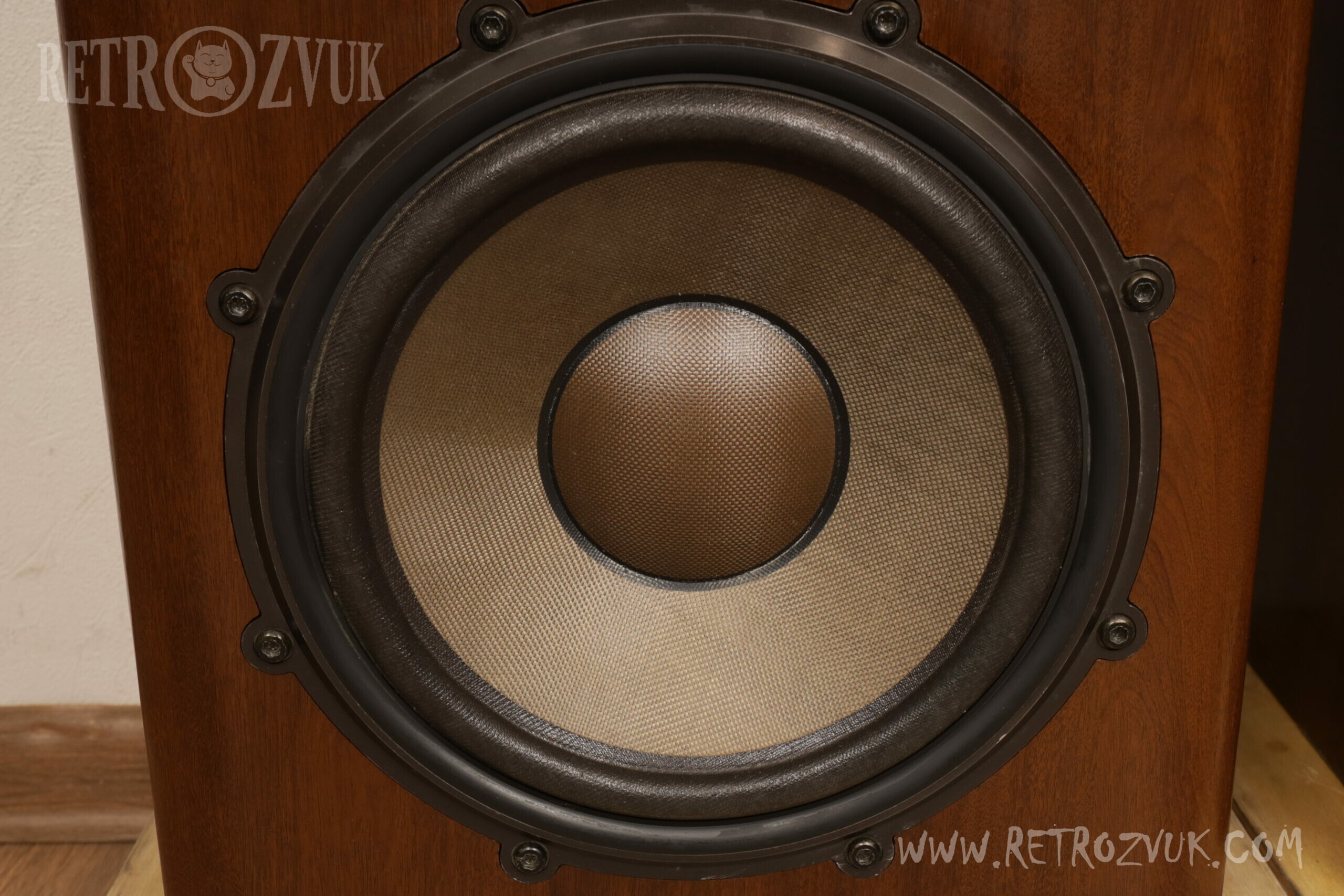

В низкочастотной секции установлен 27-сантиметровый конический вуфер. В диффузоре применен облегченный арамидный тканевый конус (Lightweight Aramid Cloth Cone), в котором за счет отказа от связующего (смолы) достигнуто снижение веса, что обеспечивает высокое ощущение сигнал/шум и хорошую отзывчивость. Кроме того, благодаря подвесу HD (High Damping Suspension) подавлены собственные резонансы высших порядков и обеспечена долговременная надежность.

Также применена магнитная цепь, плотность магнитного потока которой повышена на 10% по сравнению с традиционными.

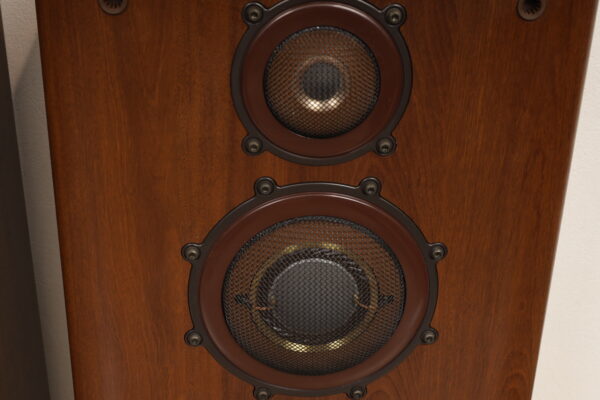

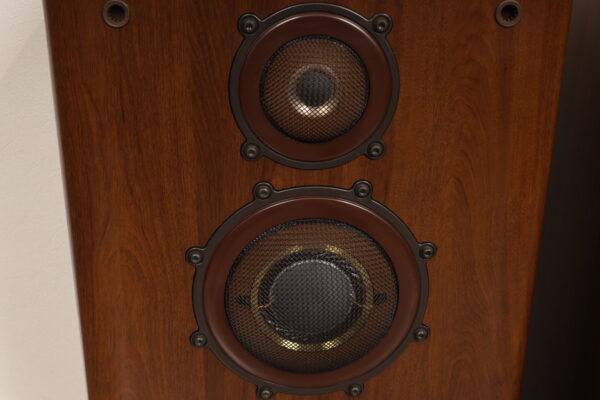

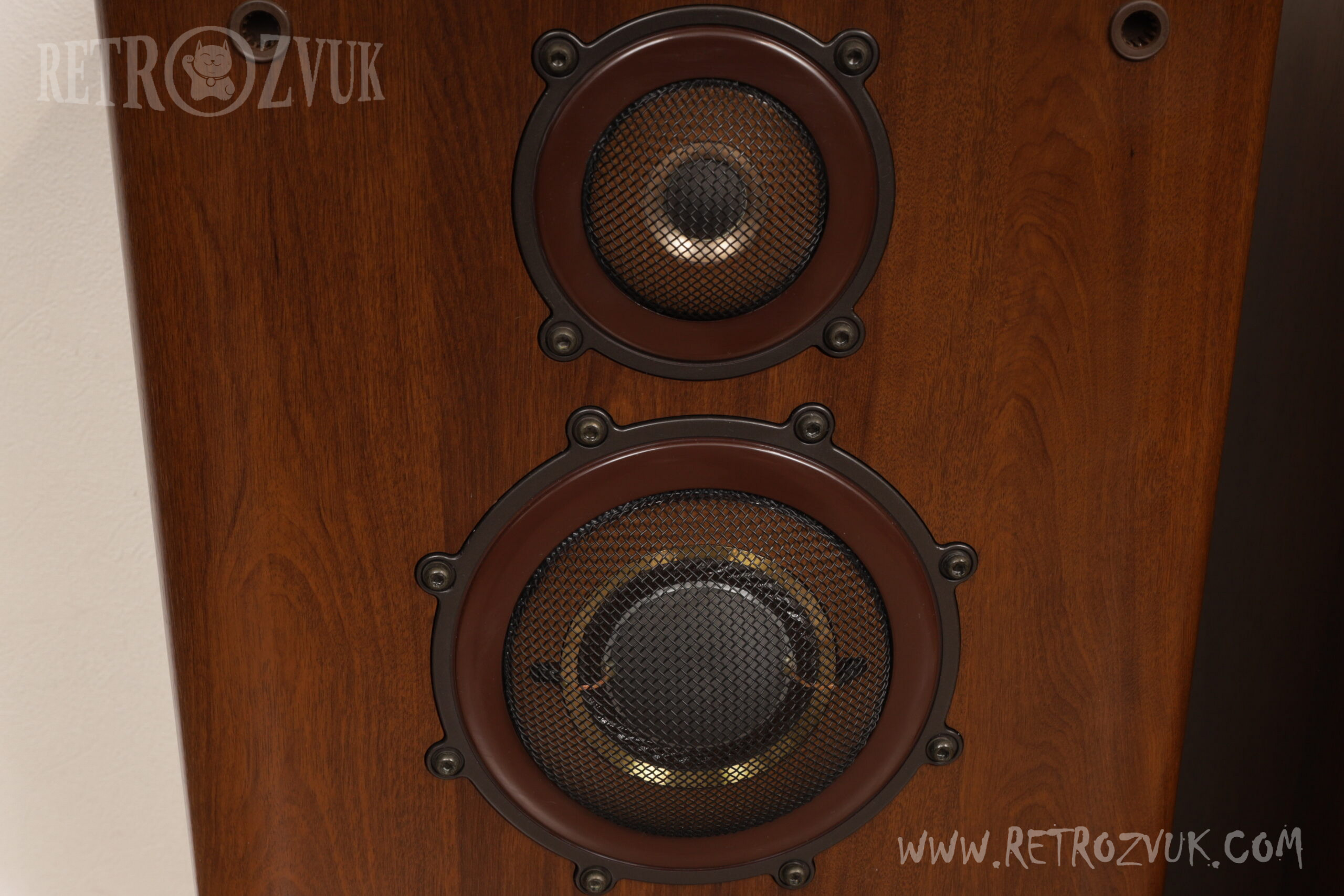

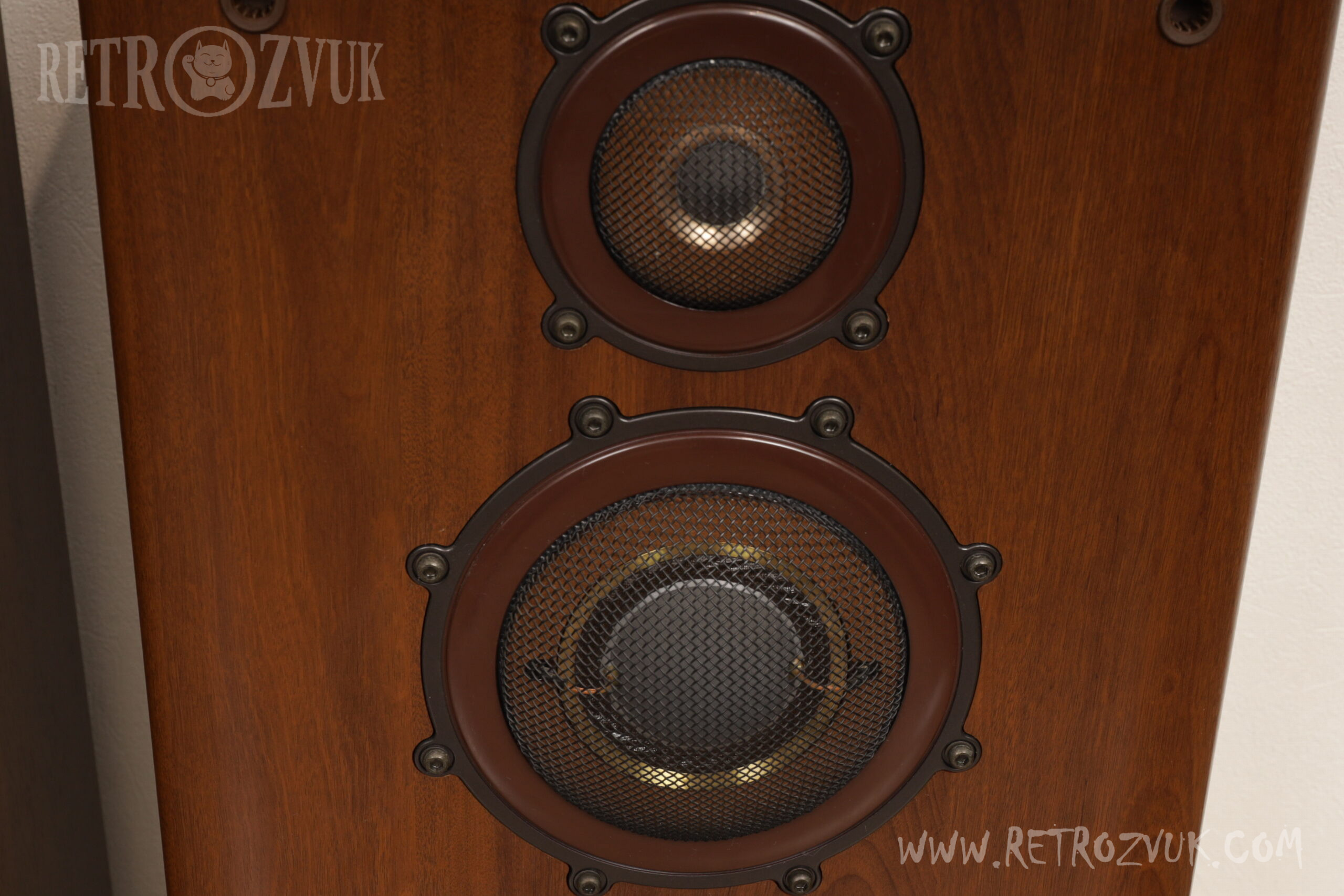

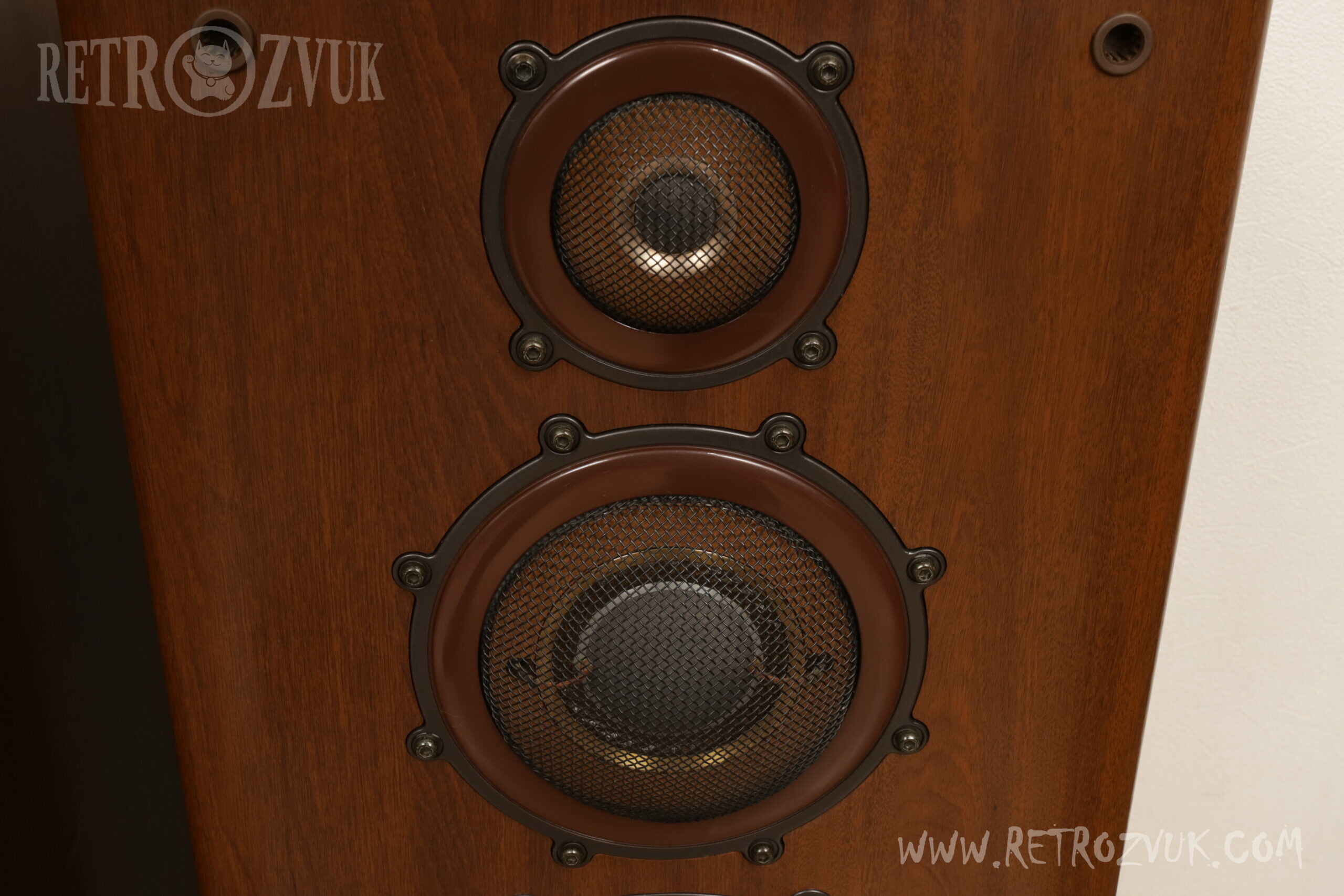

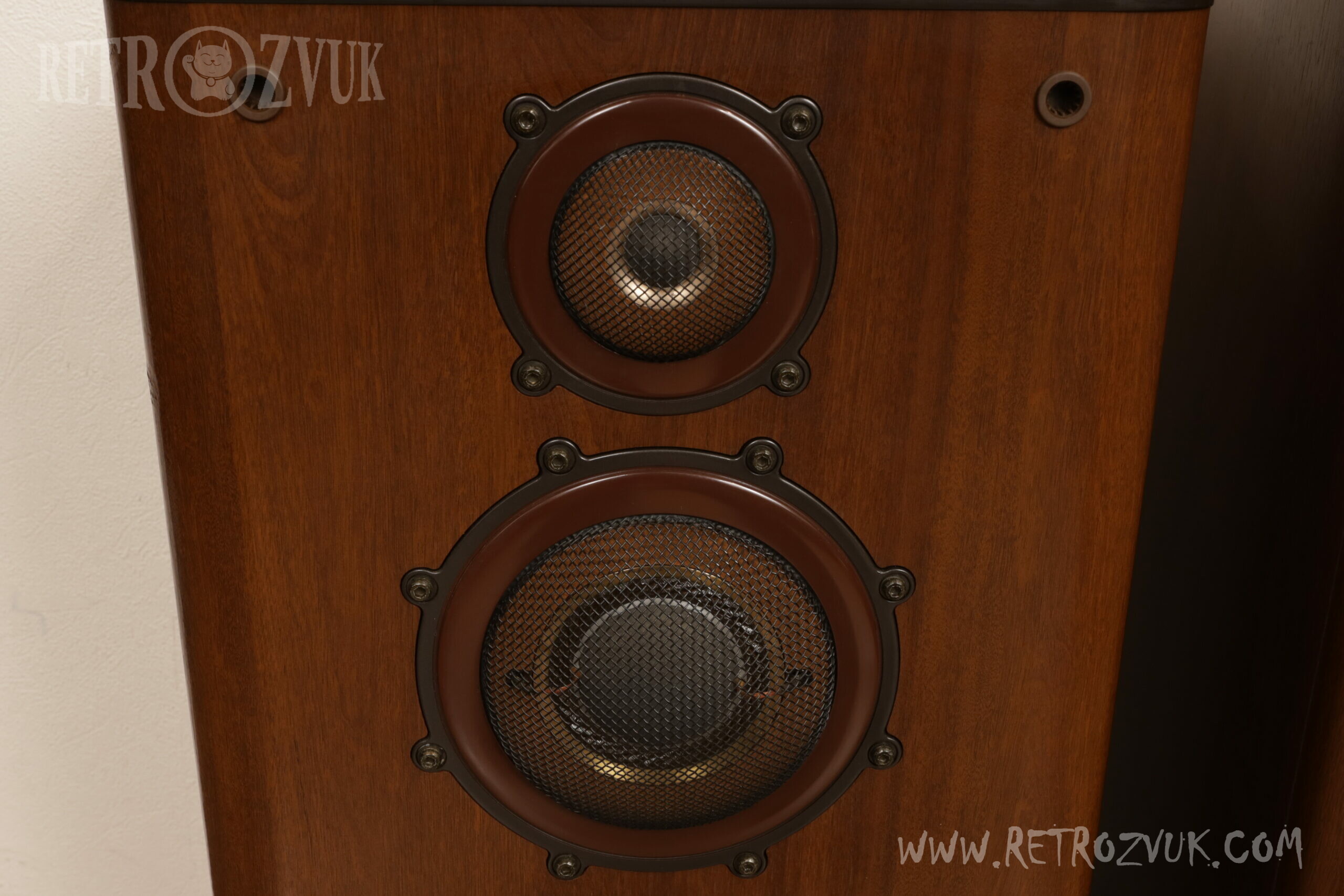

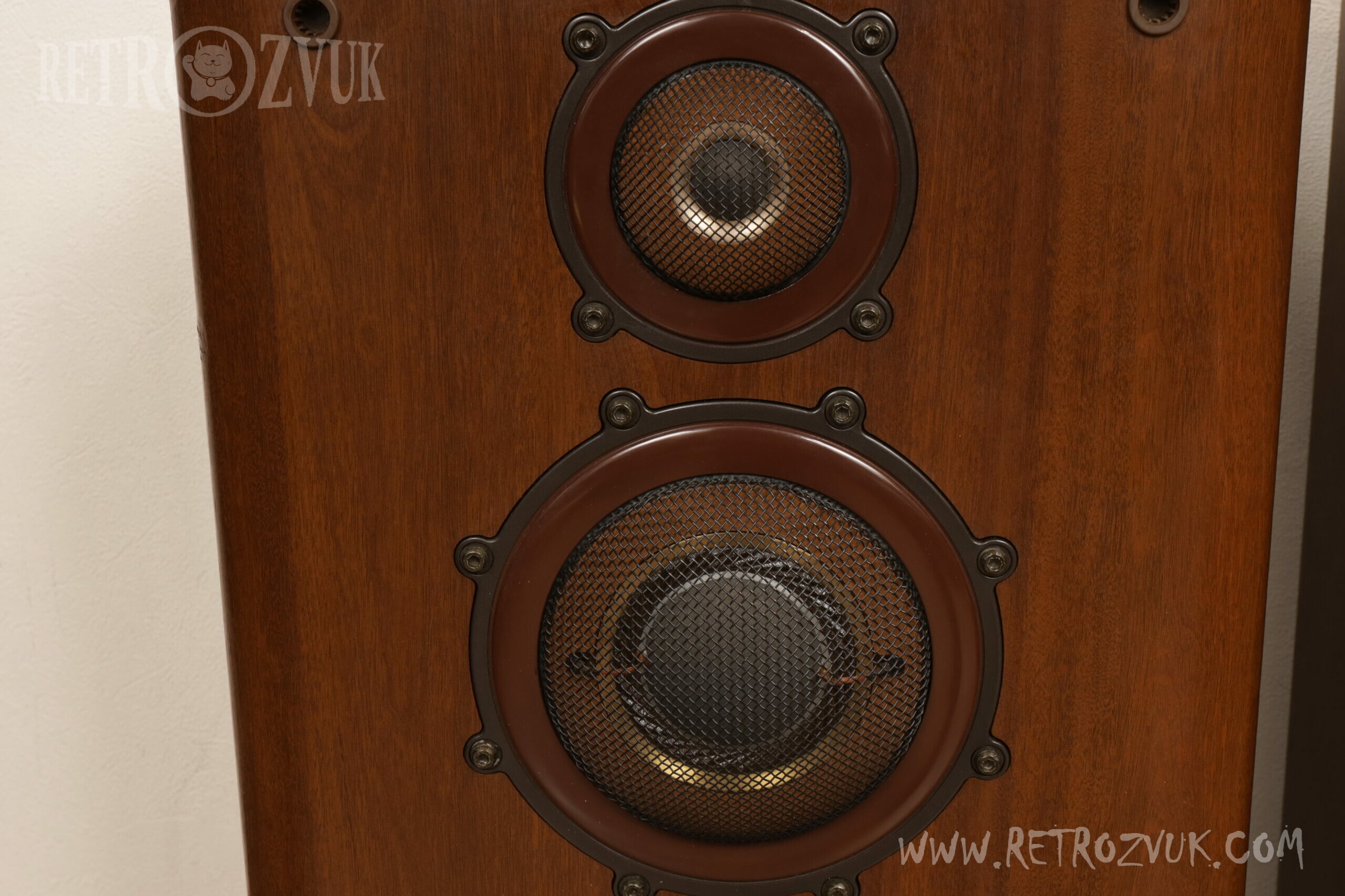

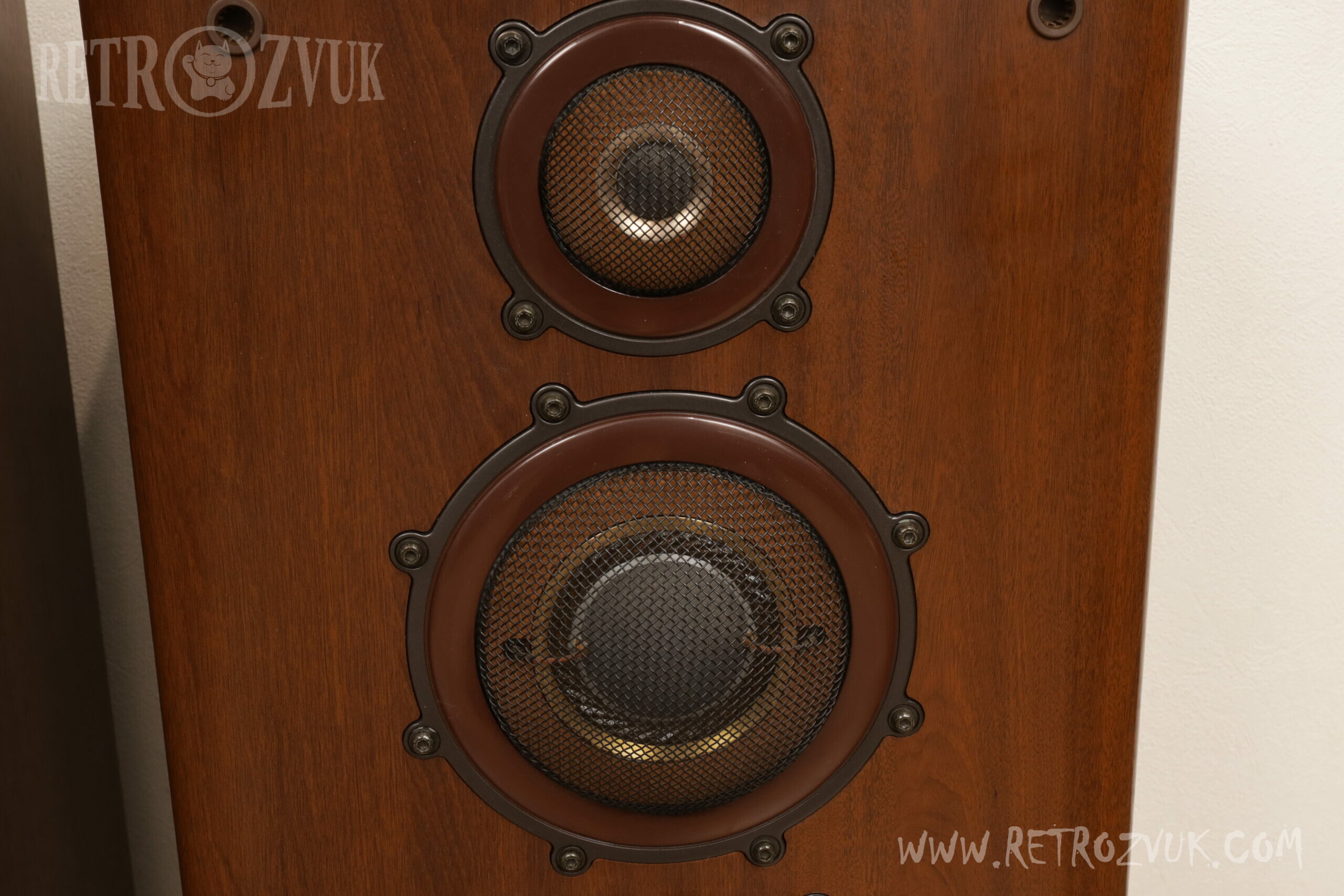

В среднечастотной секции установлен 6-сантиметровый купольный среднечастотный динамик. В диафрагме применен чистый бор-карбидный купол B₄C (Pure Boron B₄C Dome). Диафрагма изготовлена по уникальной технологии Diatone: B₄C напыляется плазменным методом при высокой температуре 15 000 °C, а затем обжигается при высокой температуре в атмосфере инертного газа. Кроме того, благодаря конструкции DUD (Diatone Unified Diaphragm), в которой каркас звуковой катушки и диафрагма объединены в единое целое, снижаются потери при передаче движущей силы, повышается верхняя резонансная частота, и достигается быстрый отклик с малыми искажениями.

Для подавления «размытости» звука, вызванной задней волной диафрагмы, применена звукопоглощающая обработка задней камеры, состоящая из 7 слоев 6 типов звукопоглощающих материалов.

В раме (фрейме) применена рама HRC, в которой жесткость повышена за счет толщины и формы, что обеспечивает надежное удержание магнитной цепи, снижение собственных призвуков и улучшение атаки звука.

В высокочастотной секции установлен 2,3-сантиметровый купольный твитер. В диафрагме, как и в среднечастотном динамике, применен B₄C. В магнитной цепи использована мощная магнитная система с плотностью магнитного потока до 20 000 гаусс; железные элементы магнитной цепи используются в области магнитного насыщения, что снижает токовые искажения.

В раме также применена рама HRC.

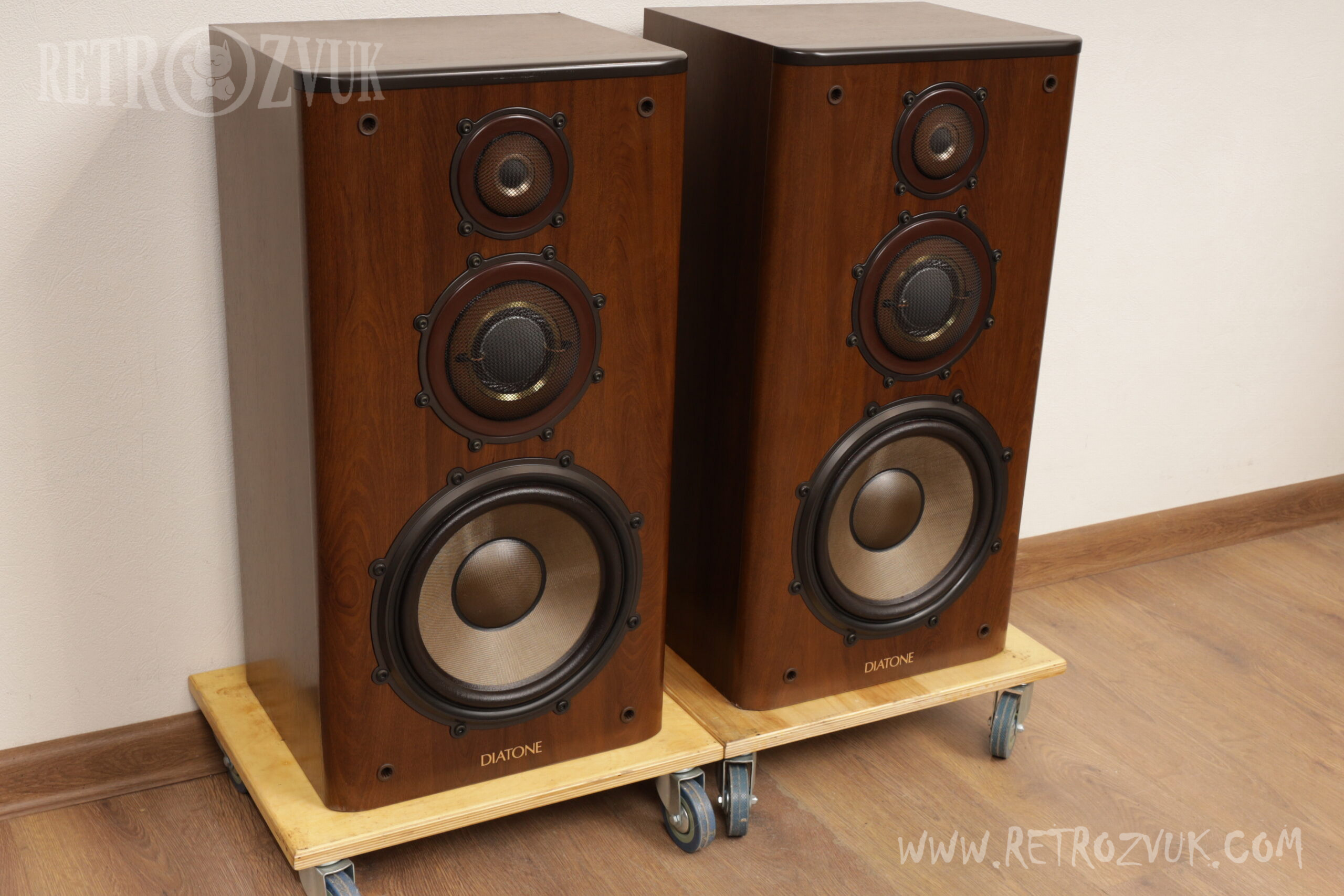

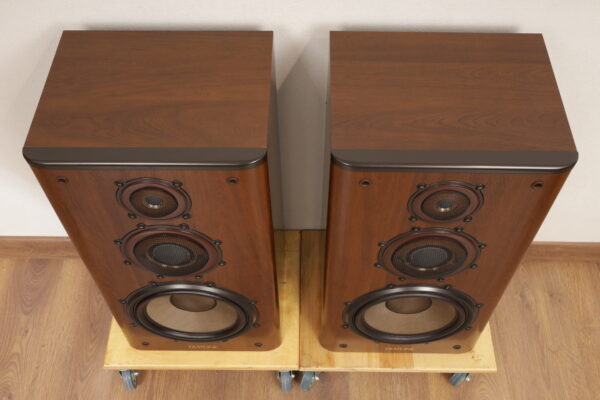

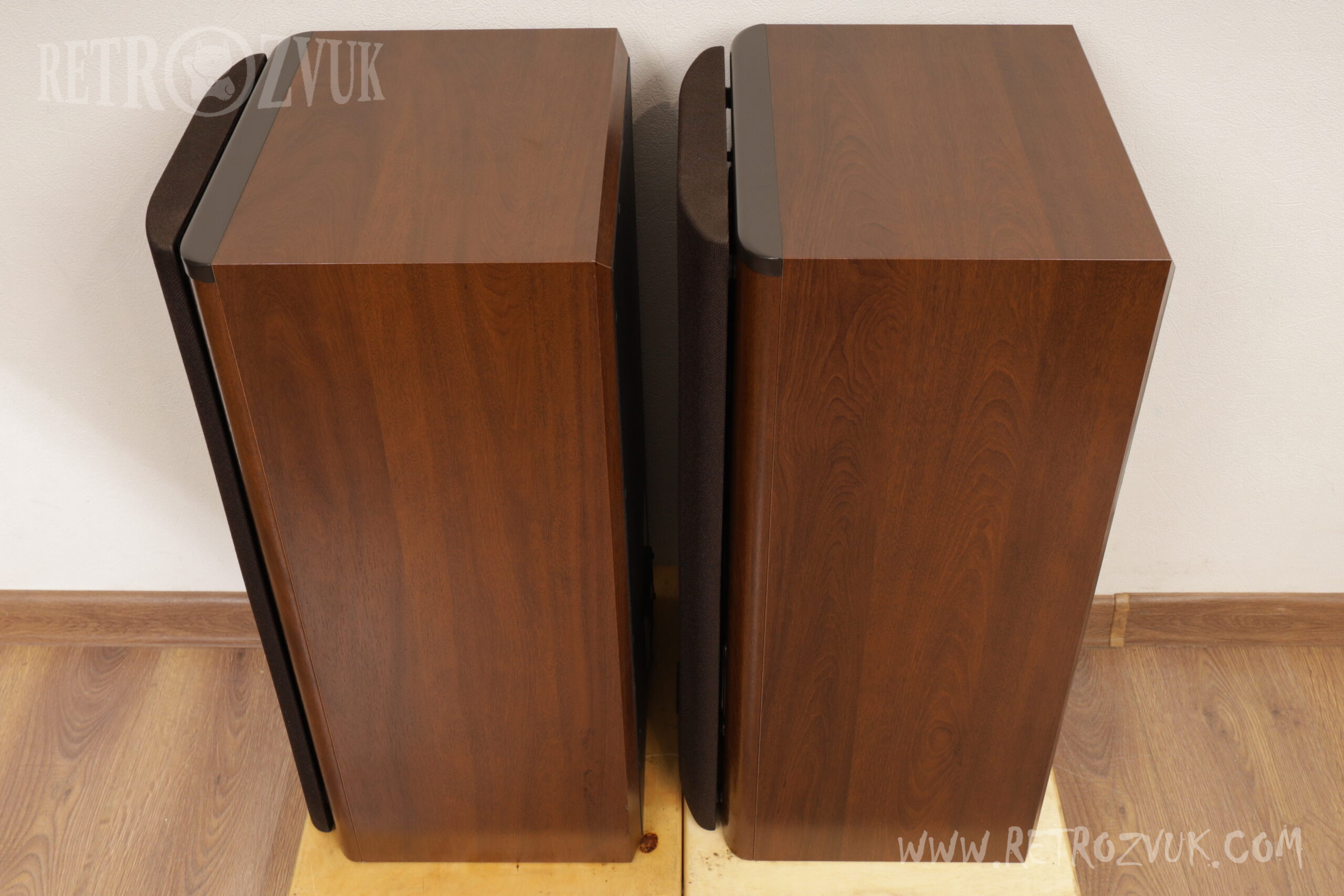

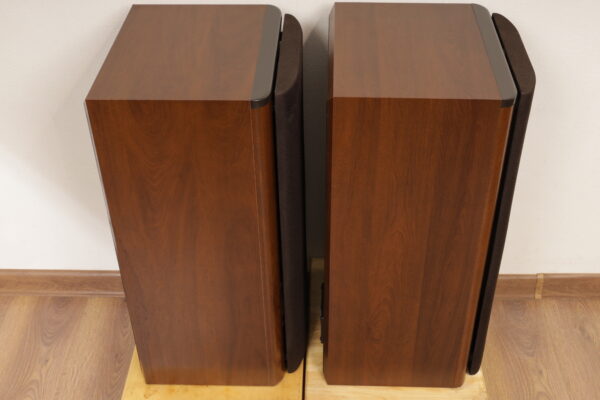

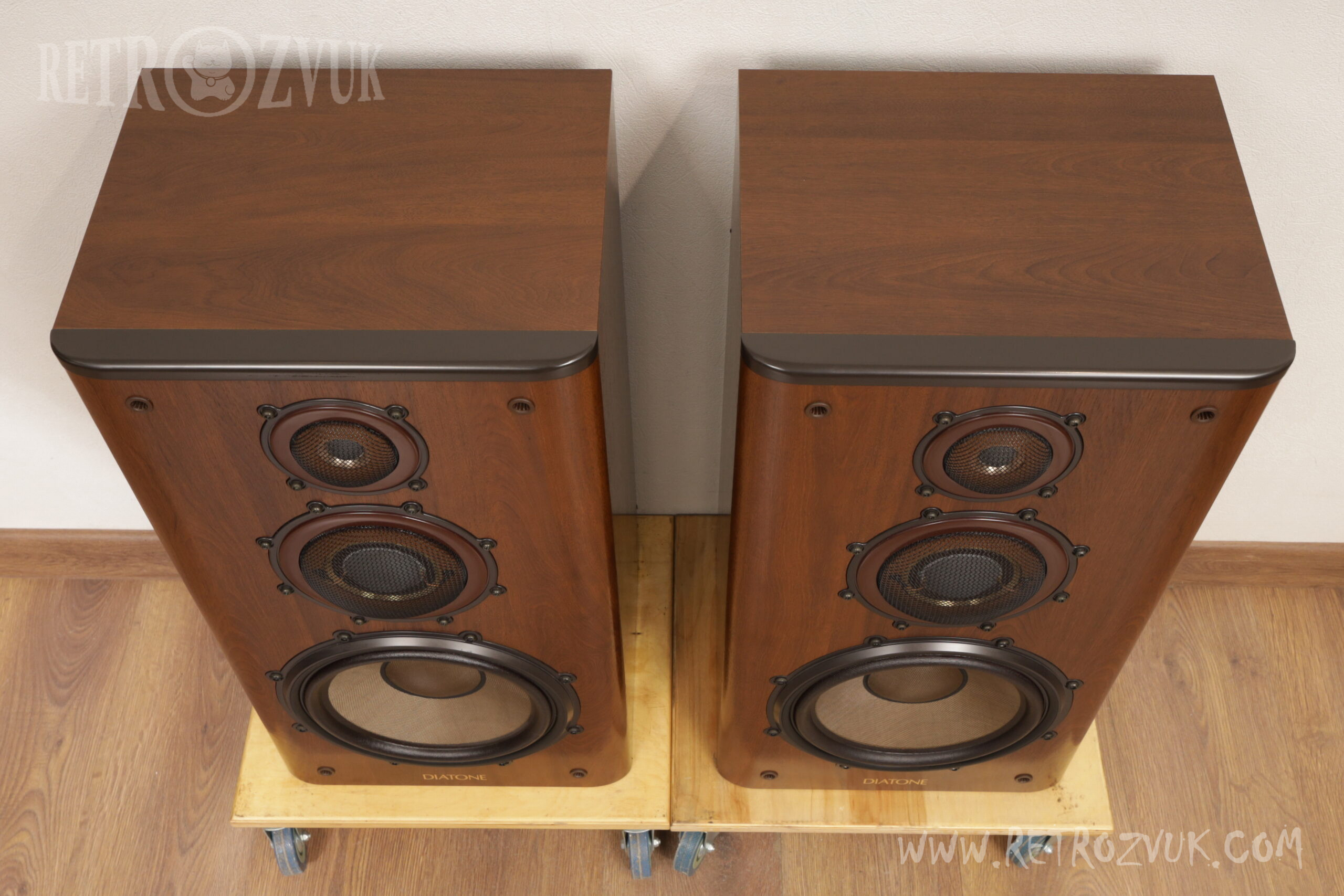

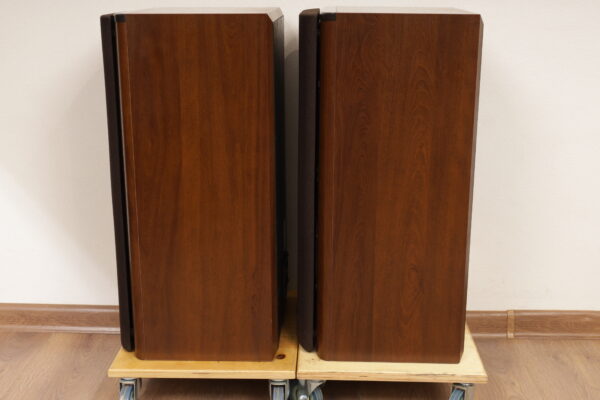

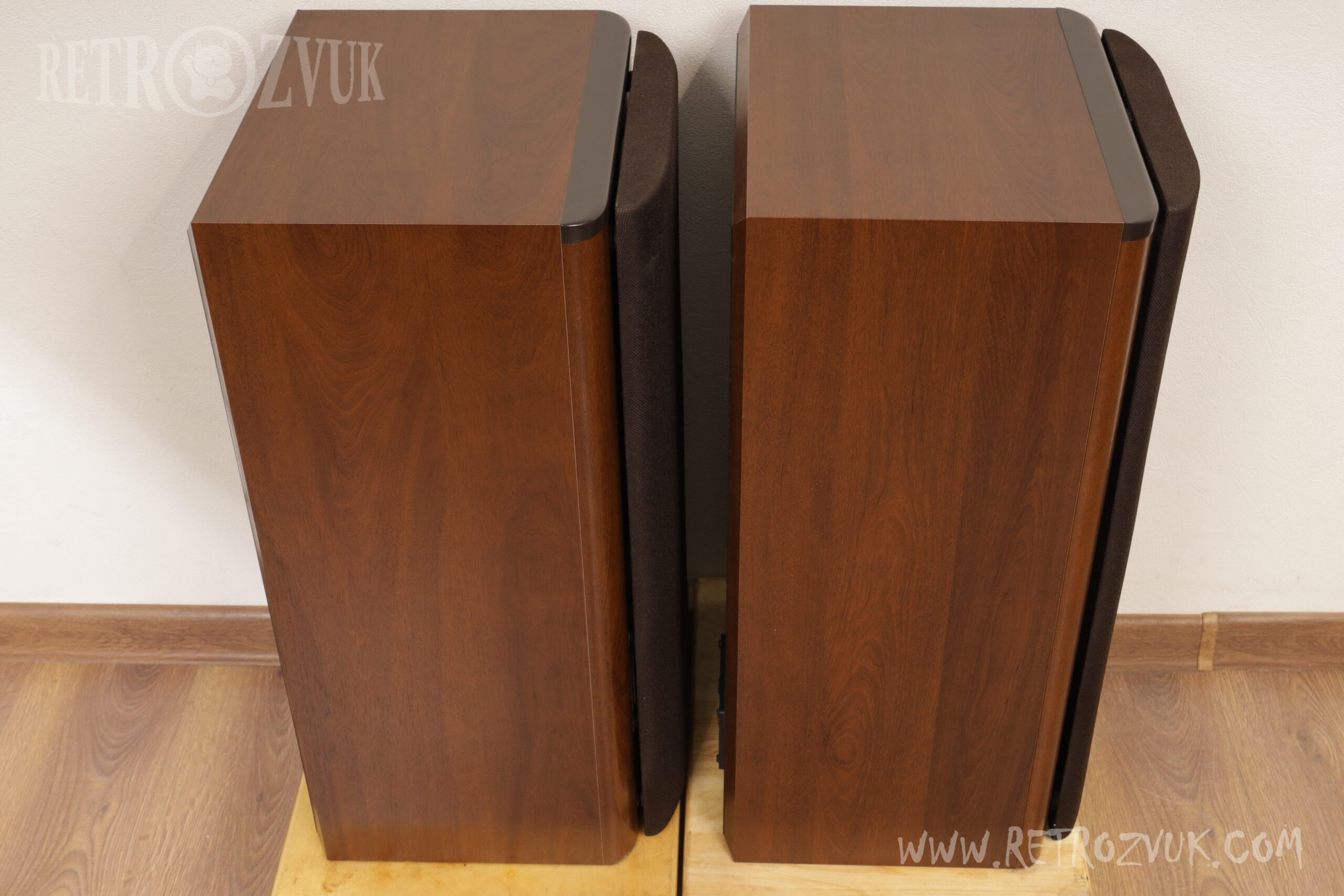

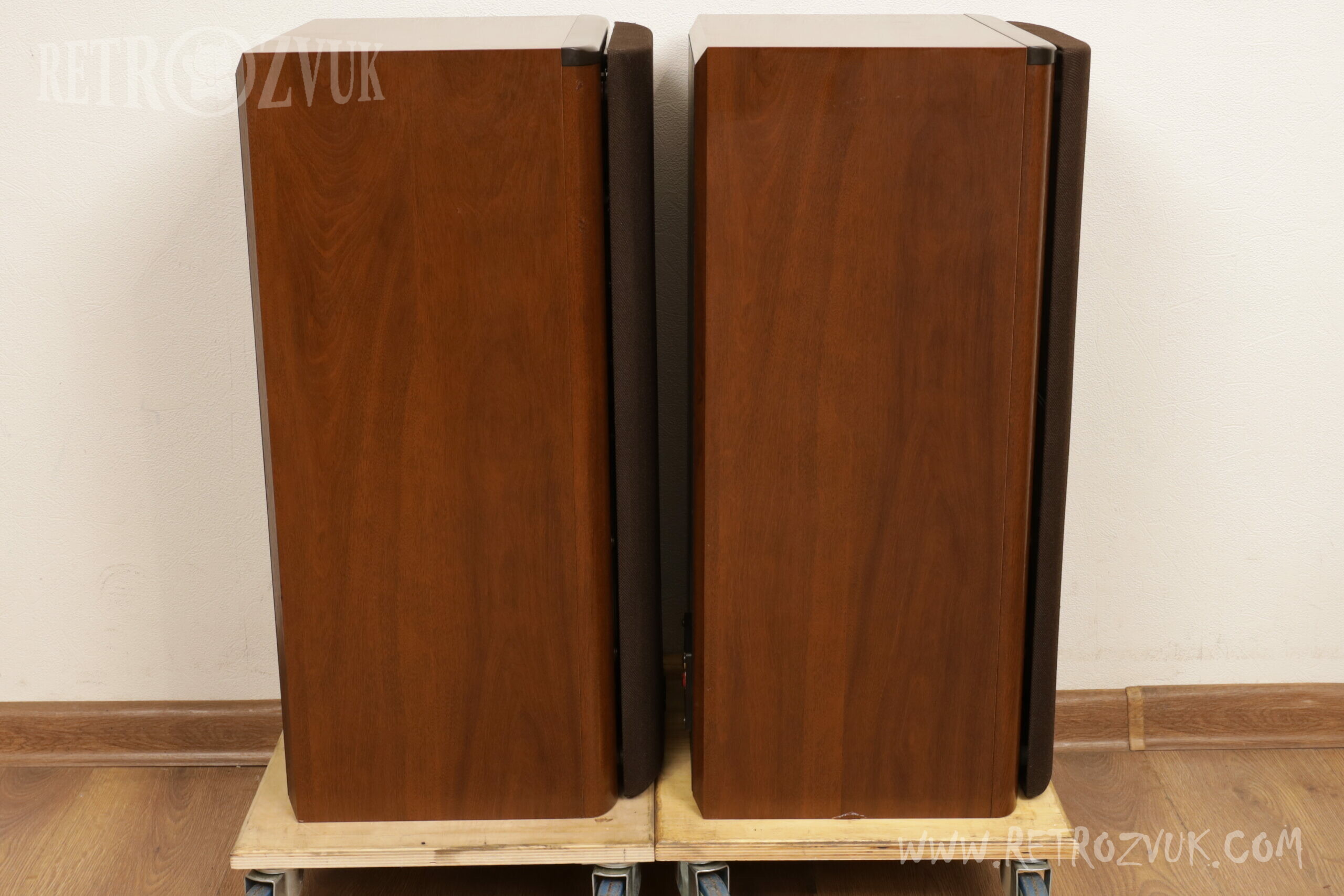

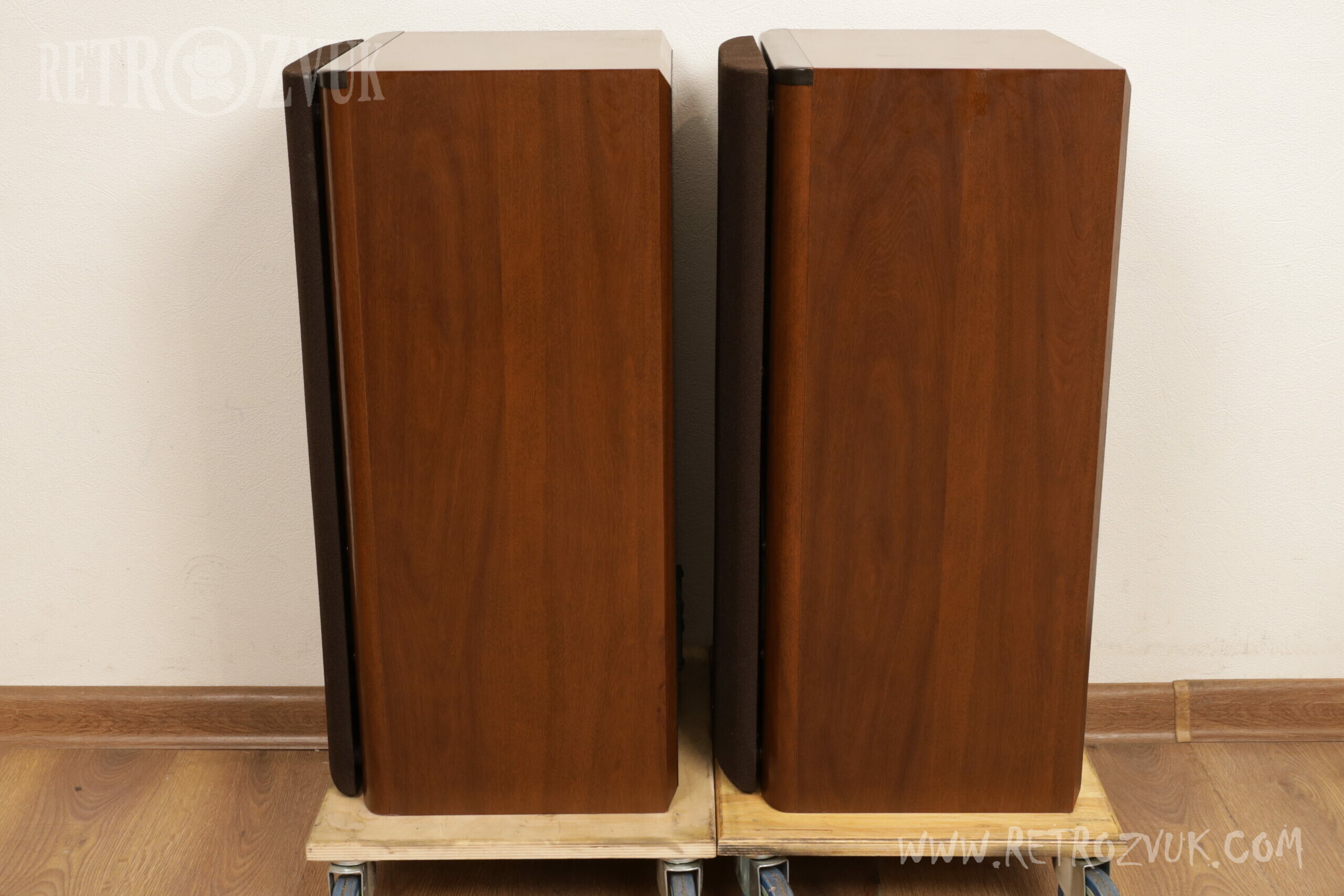

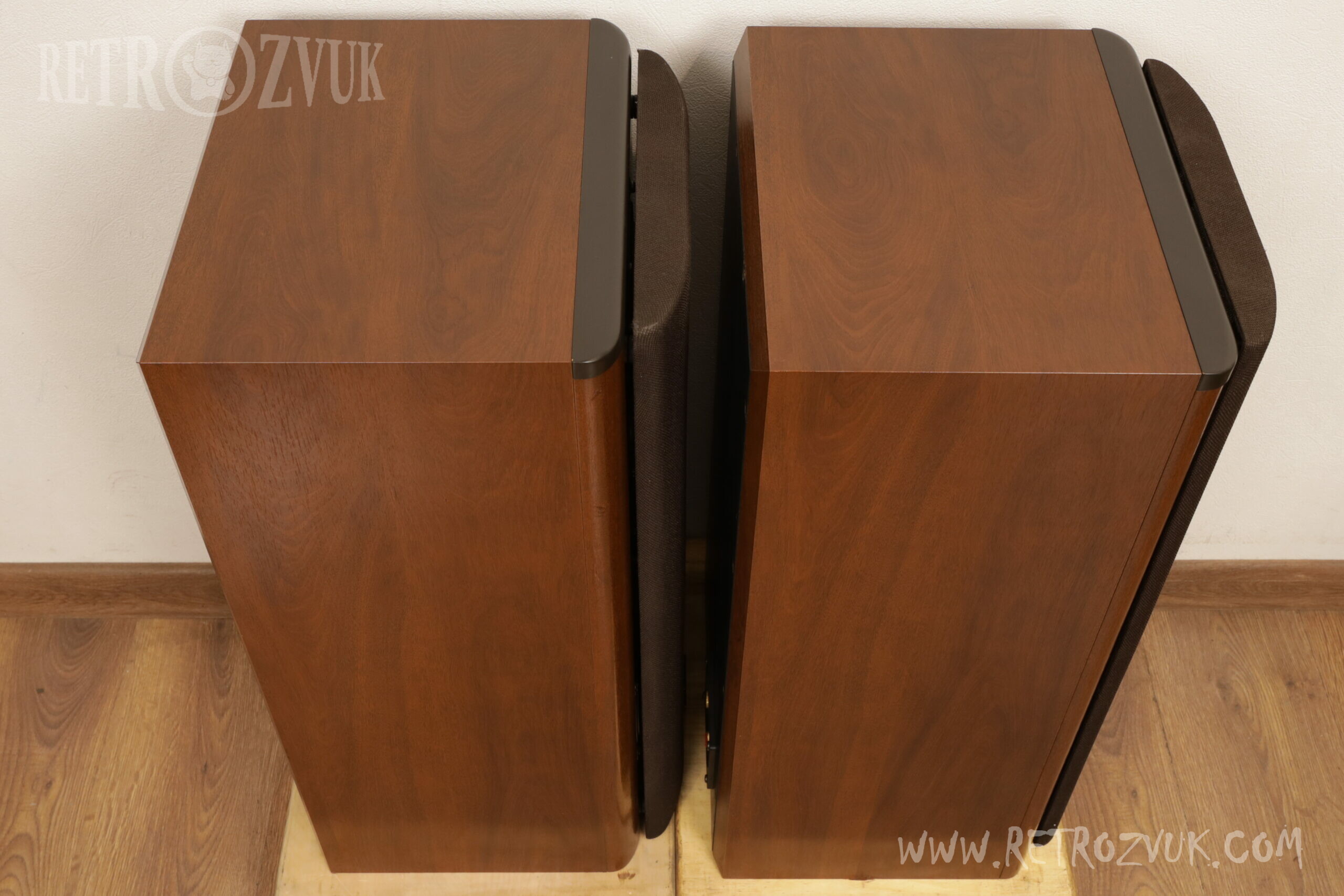

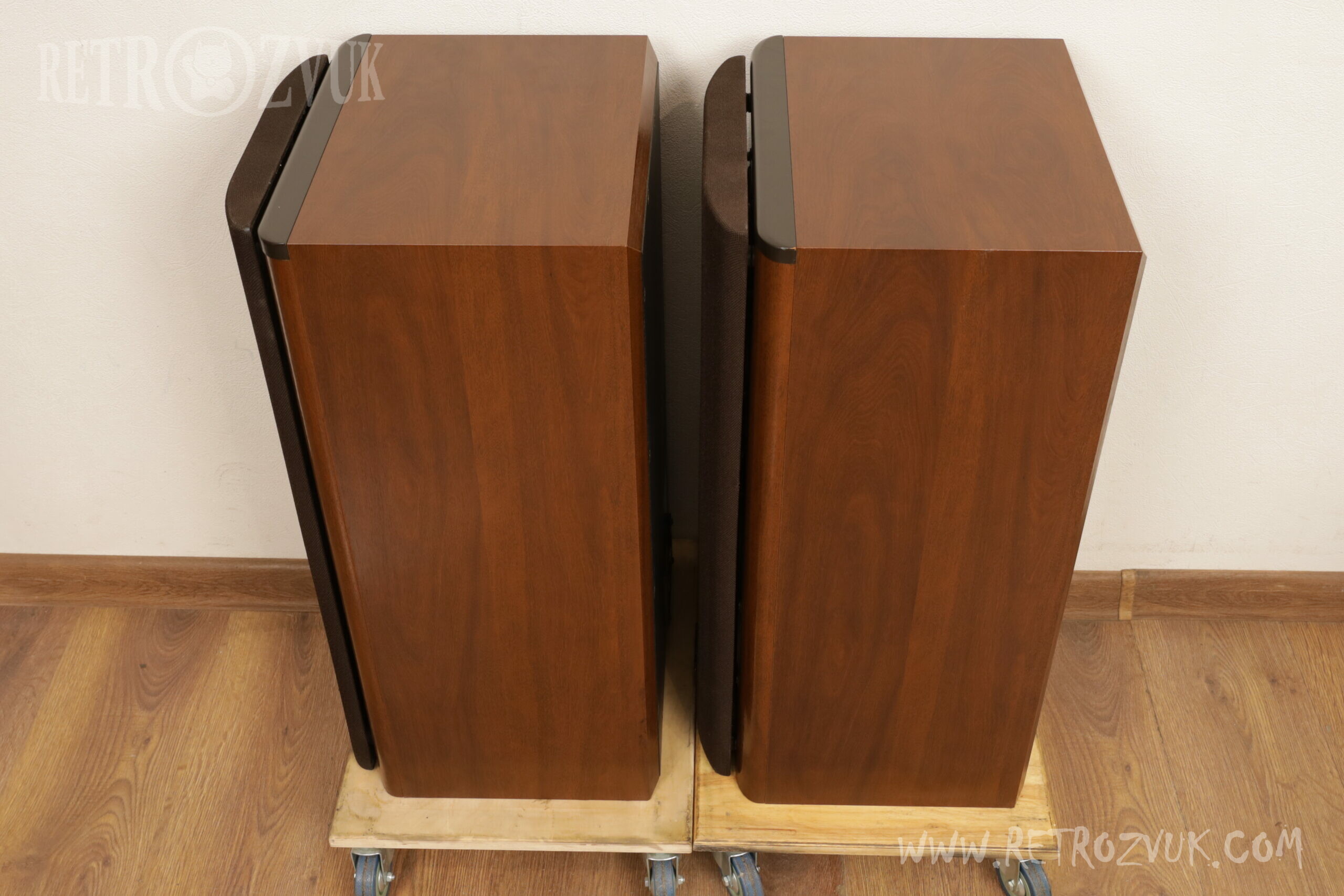

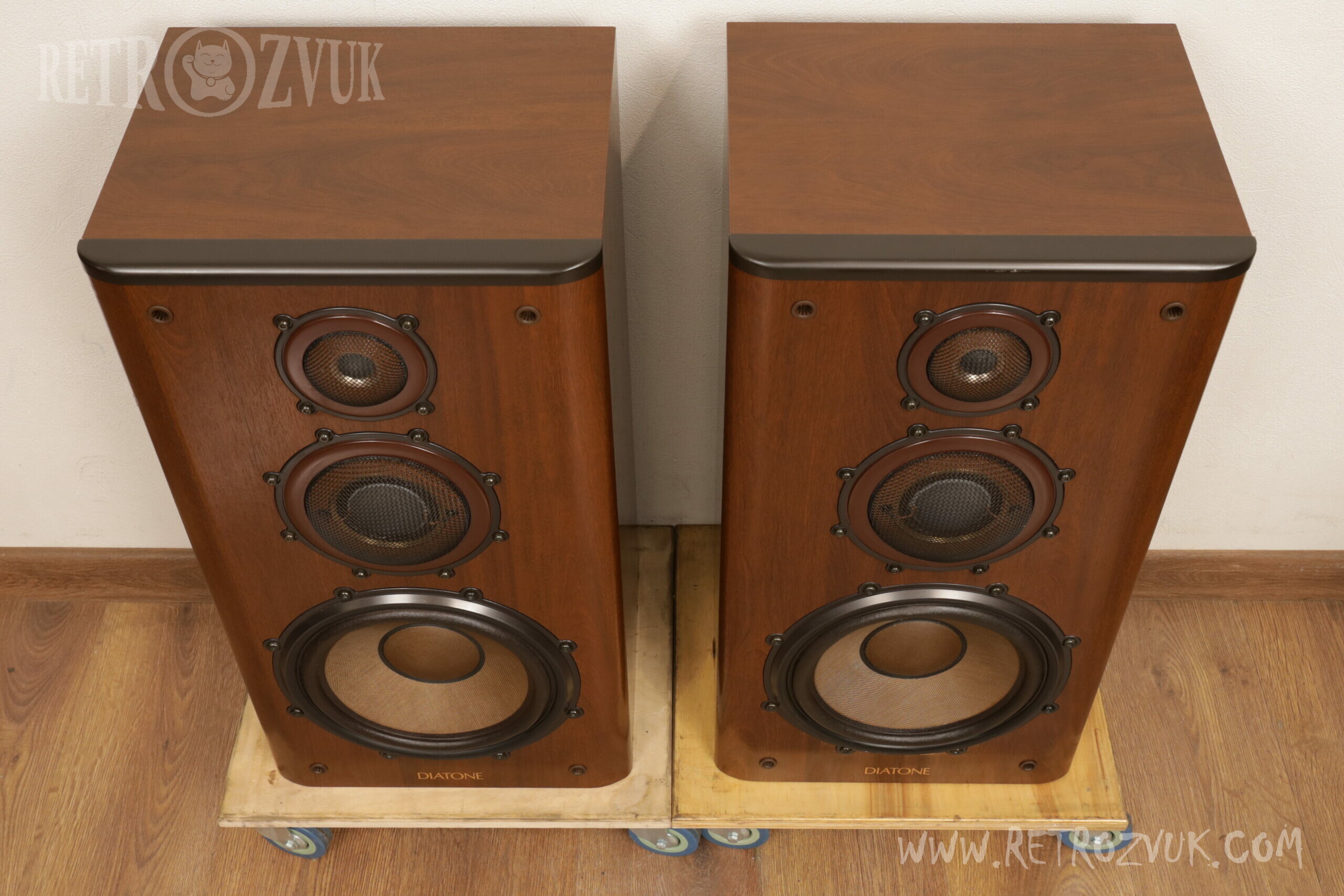

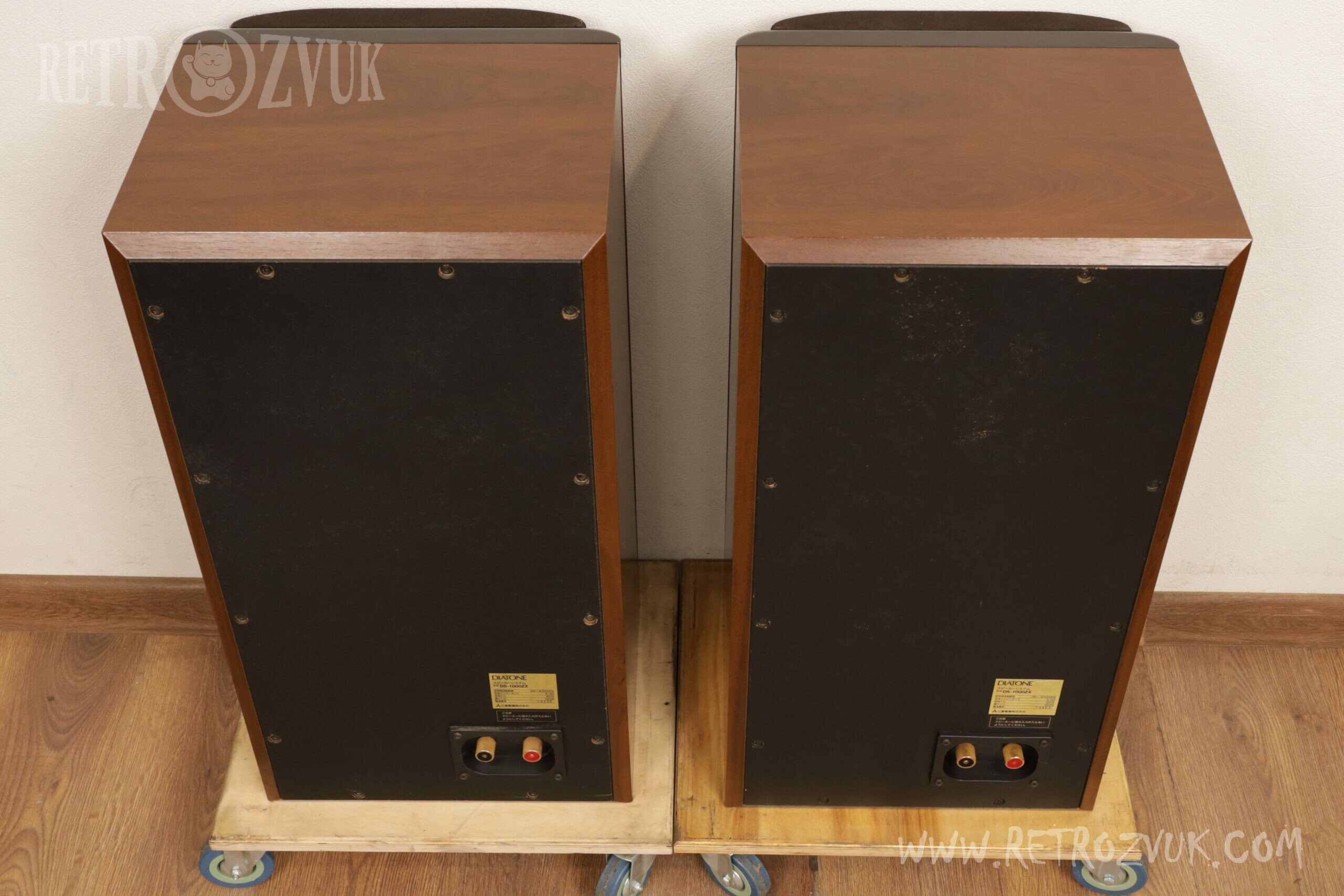

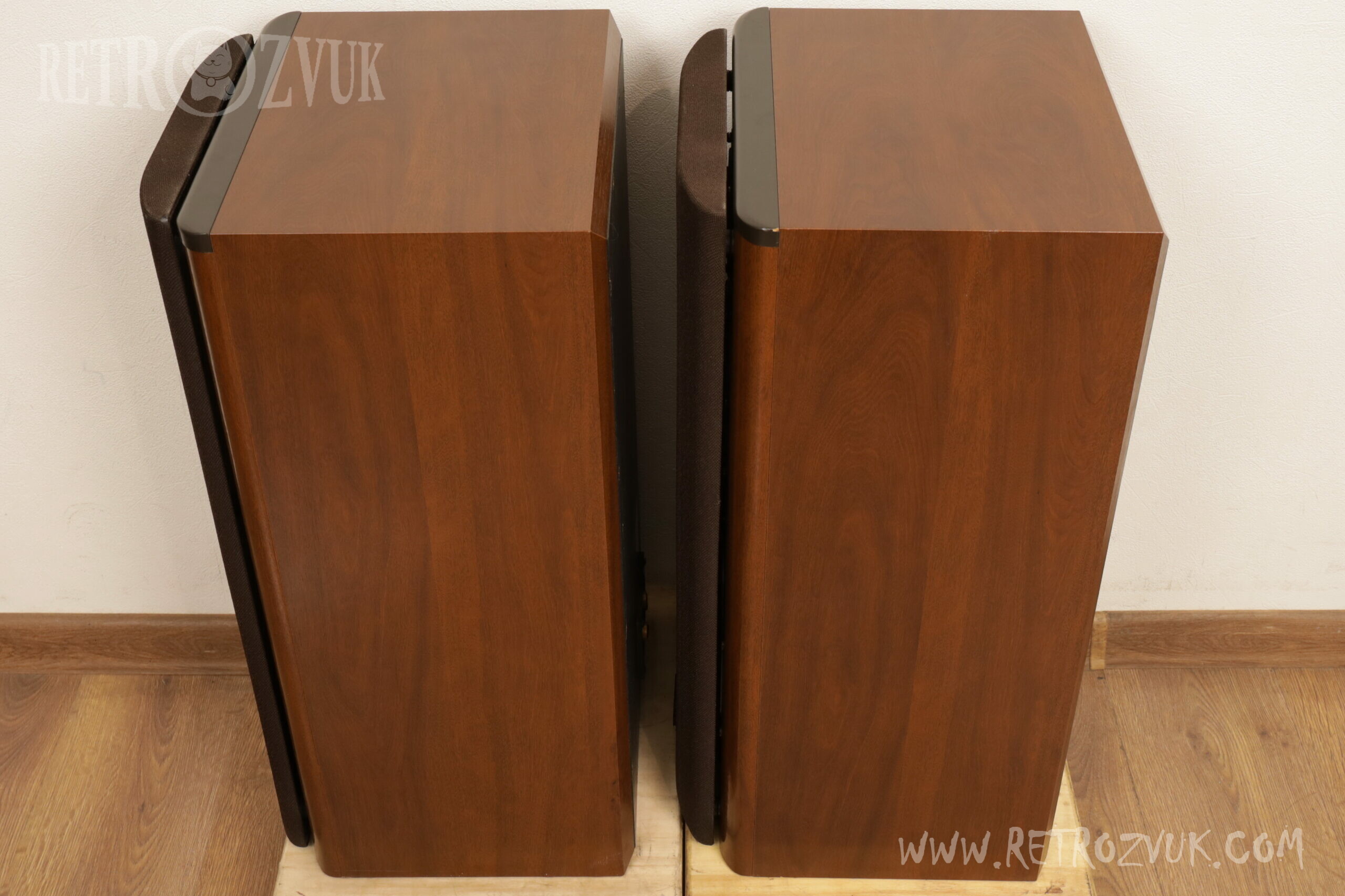

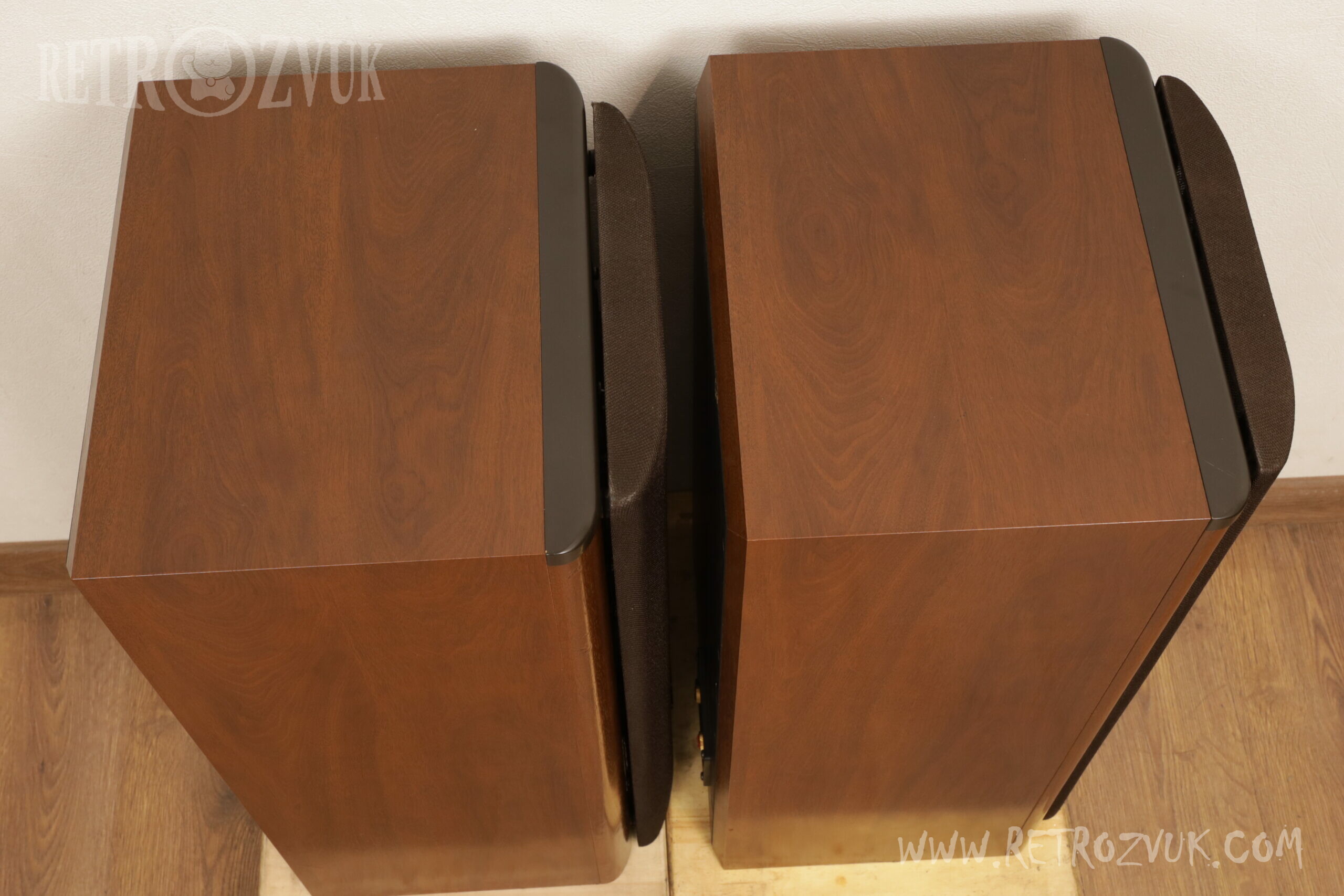

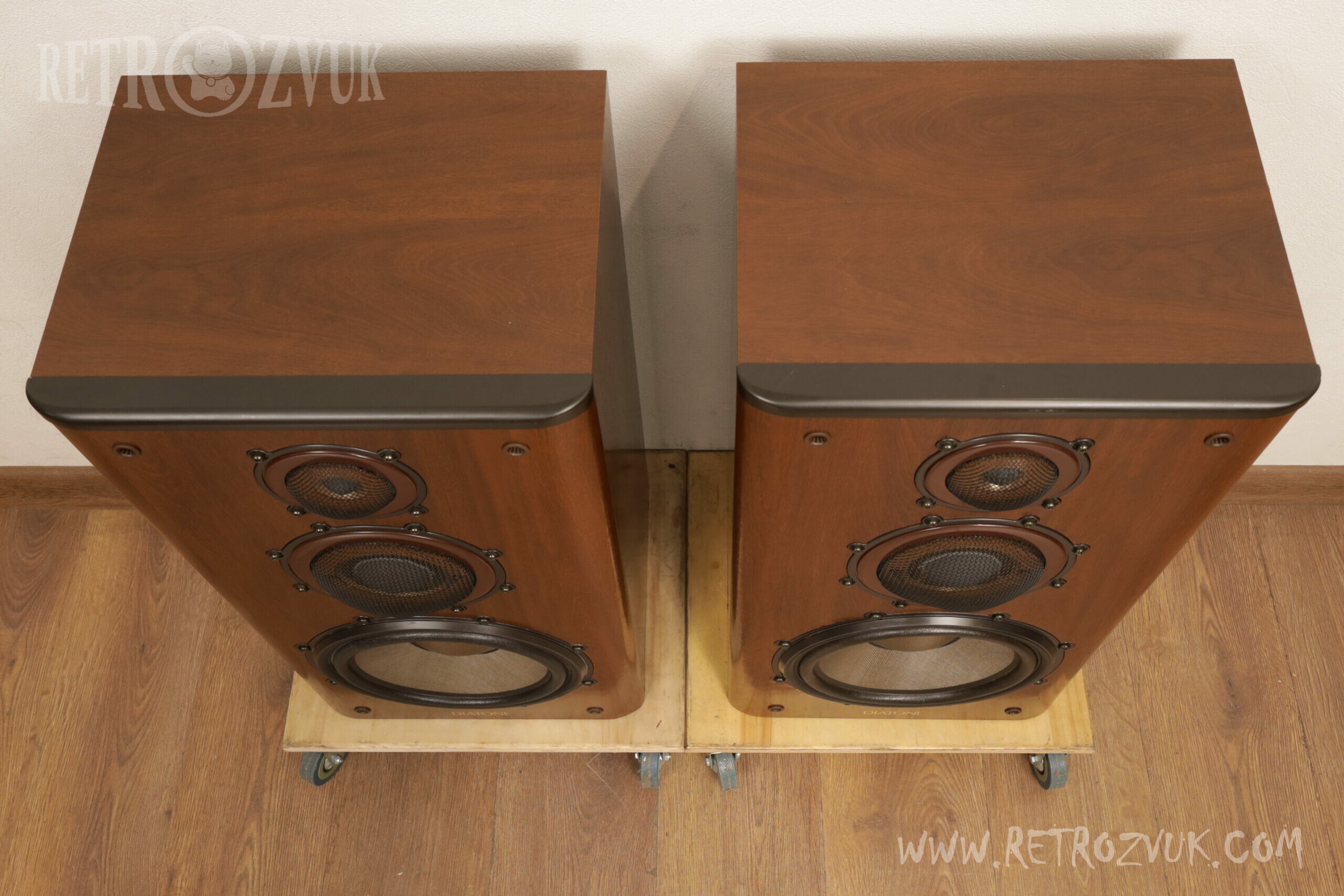

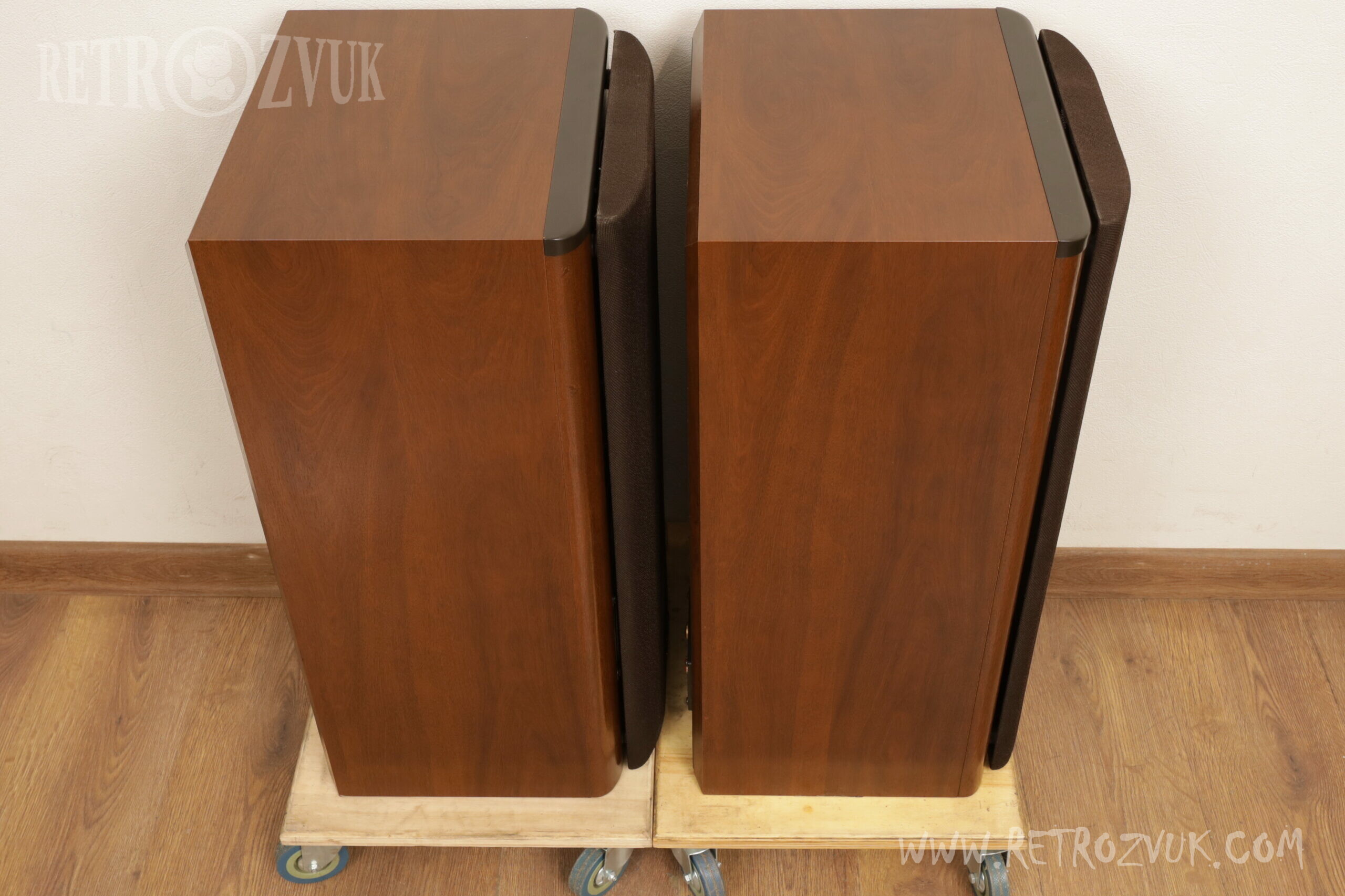

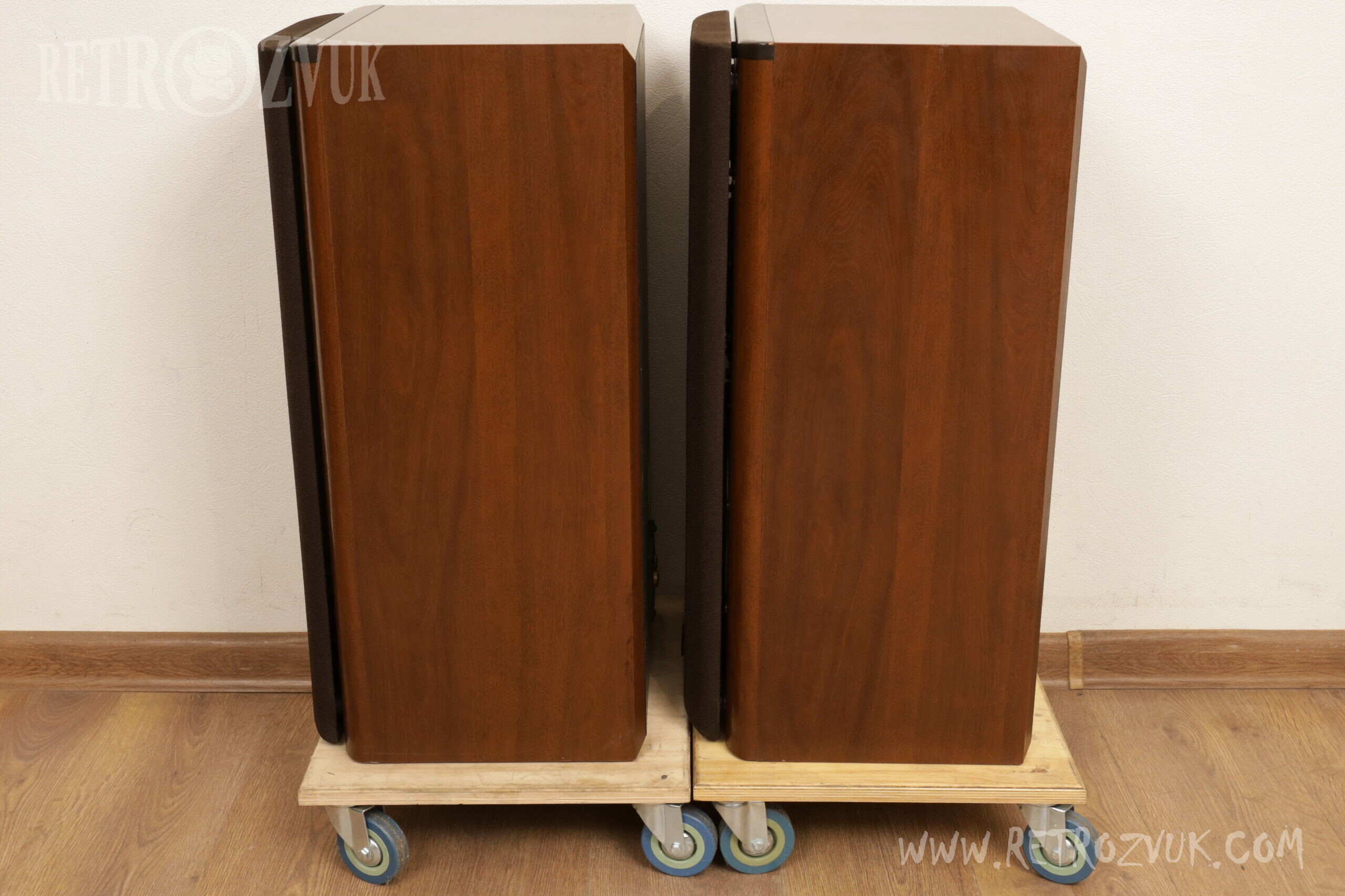

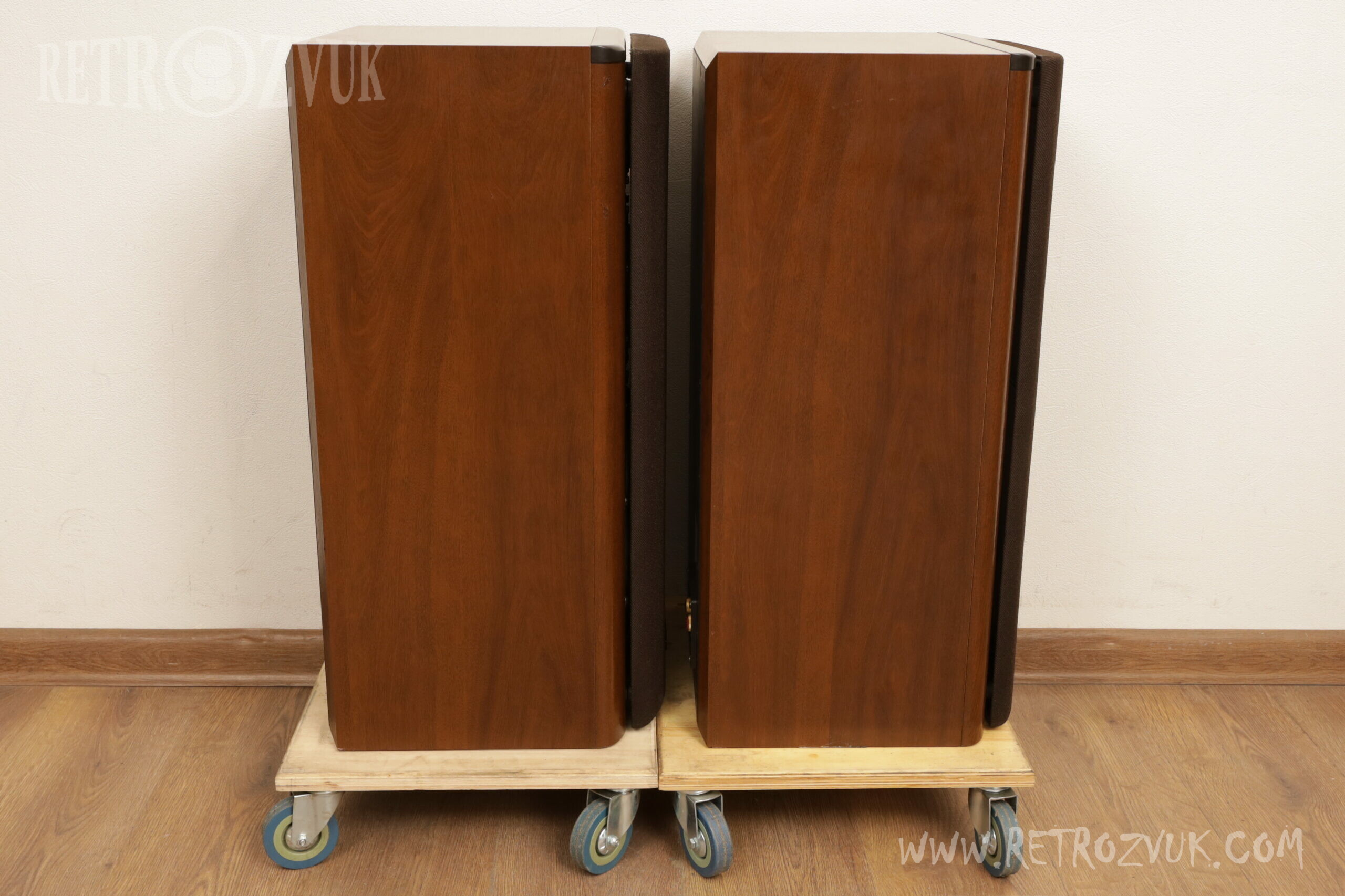

Корпус выполнен с закругленной передней панелью по двум сторонам и закругленной верхней панелью (2-Side Round & Top Round Baffle), что улучшает искажения звукового поля, вызванные дифракцией.

В качестве опции предлагалась специально разработанная стойка для акустики. Эта стойка изготовлена из массива дерева, а в некоторых частях использован канадский клен (Canadian Maple) с красивым звучанием.
