Diatone DS-1000

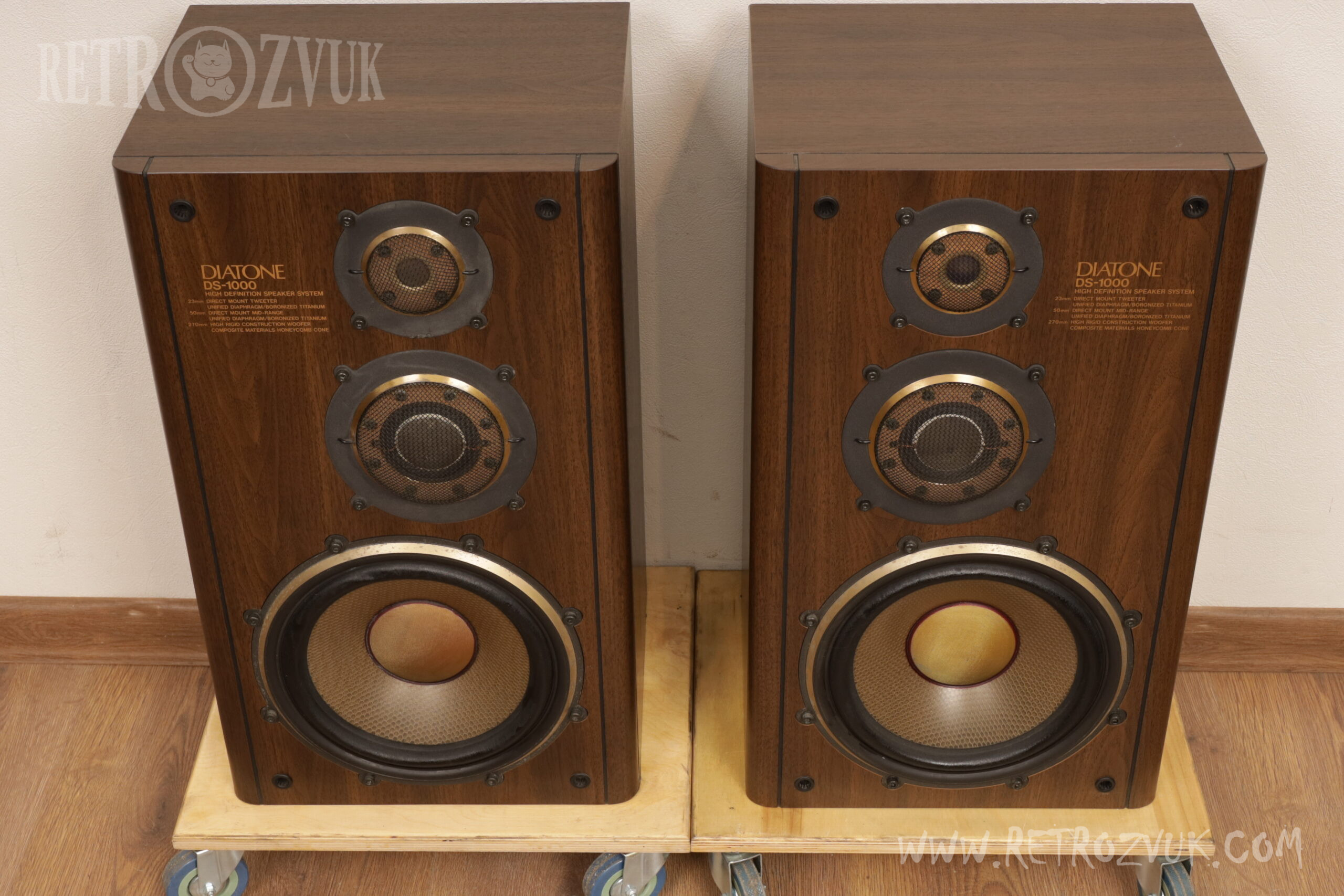

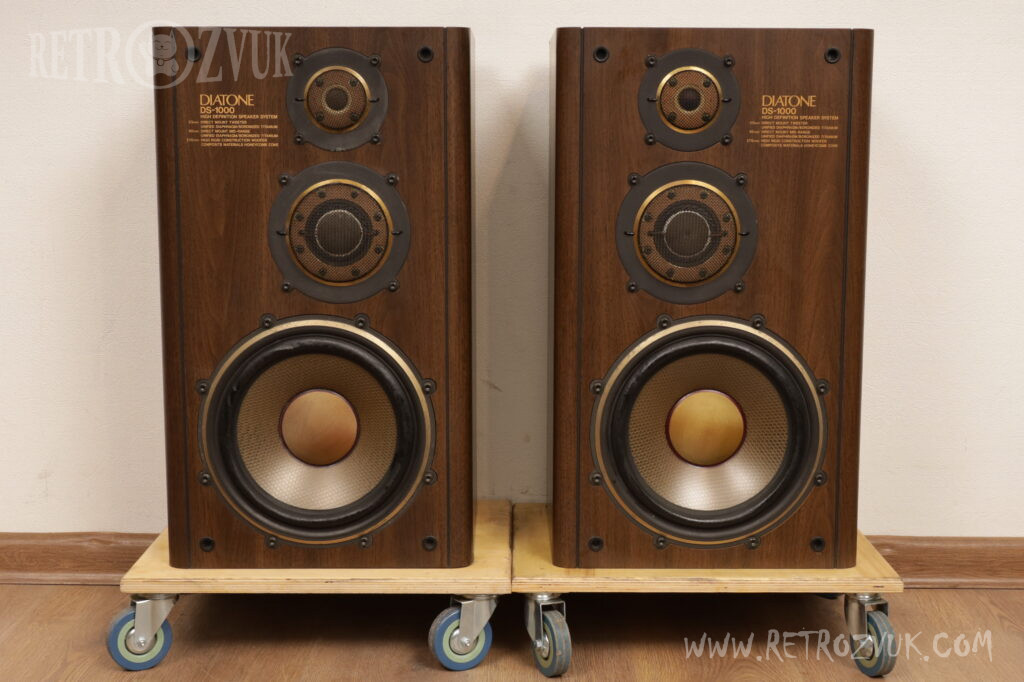

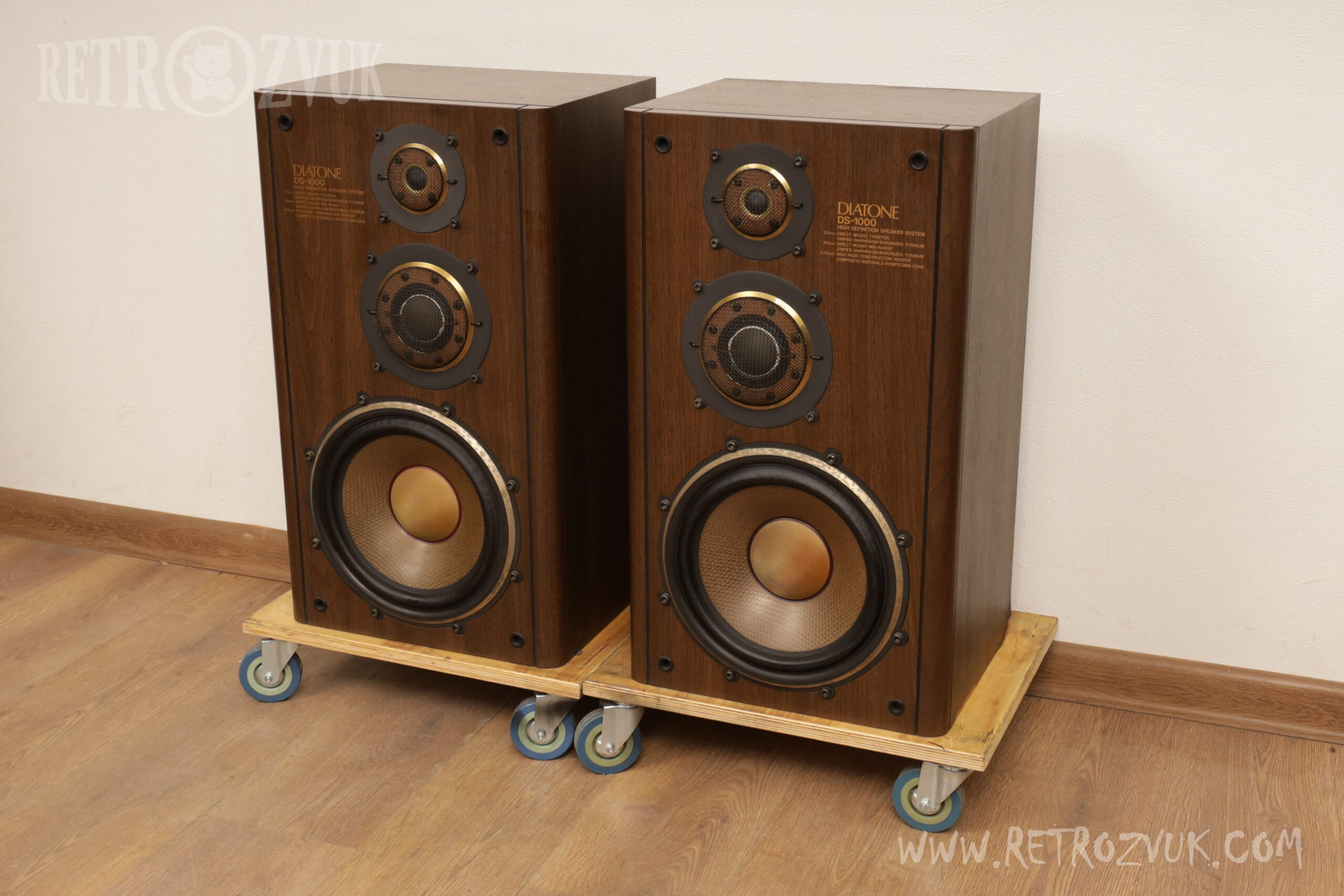

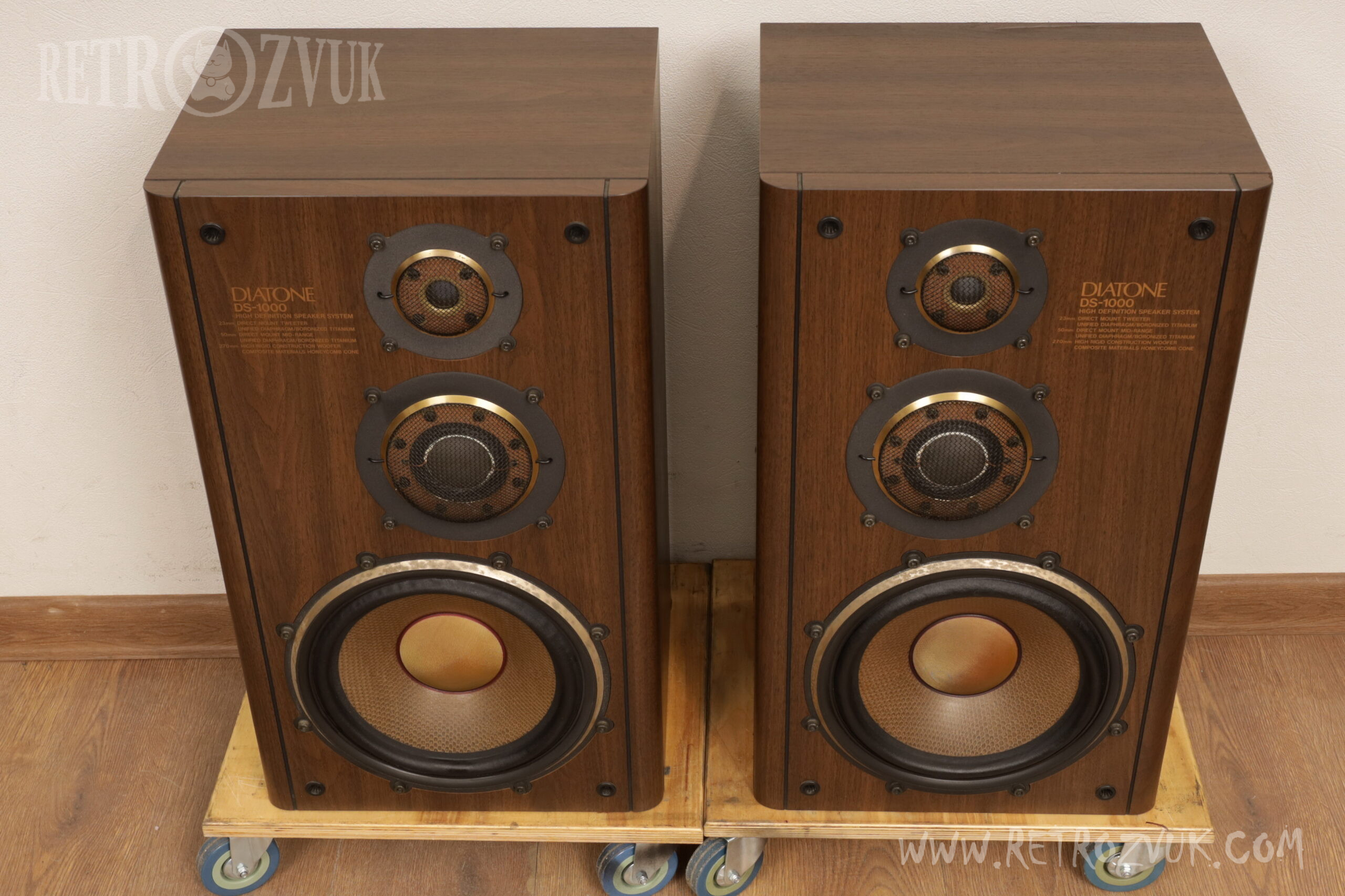

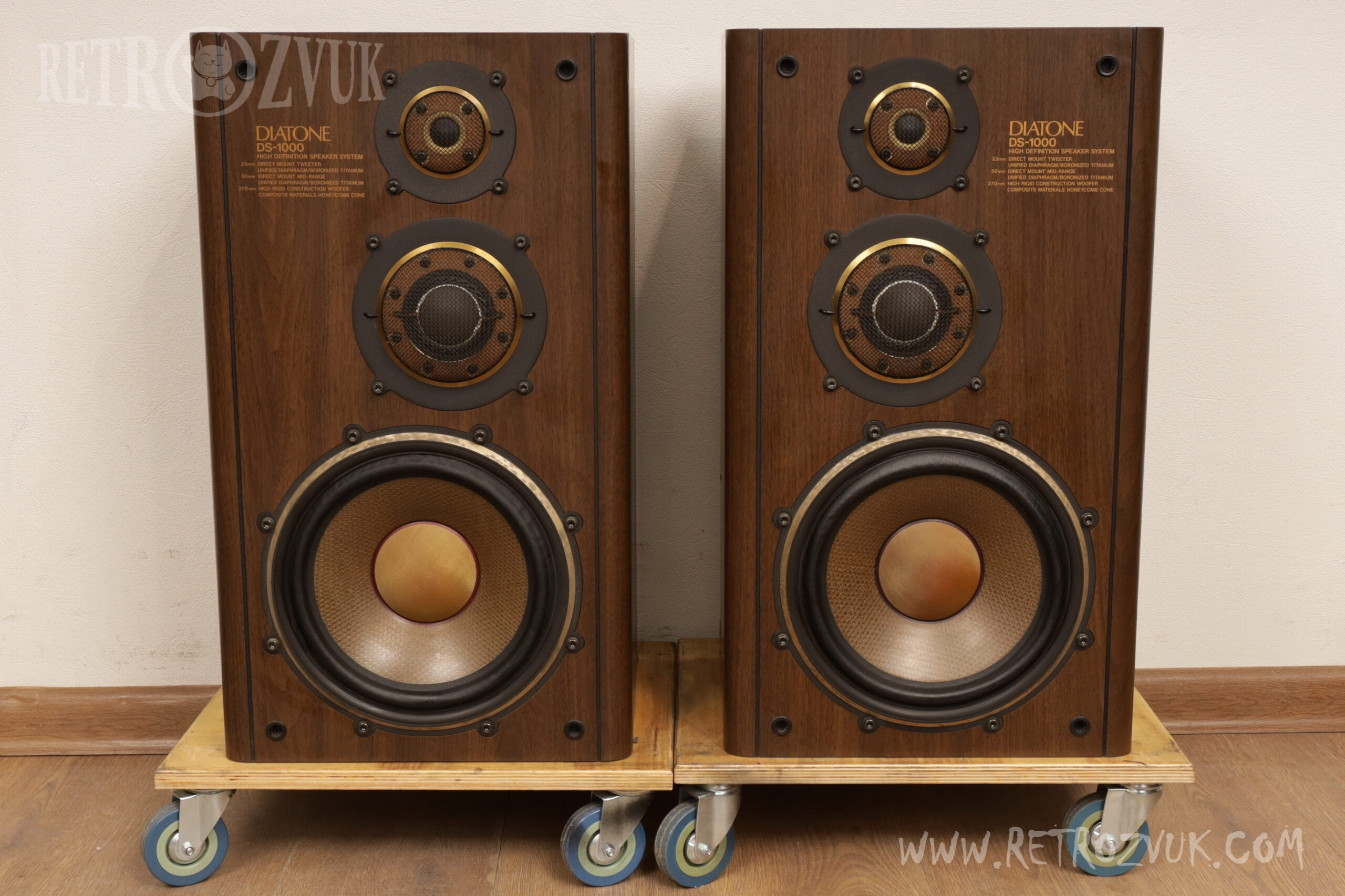

DIATONE DS-1000 (выпуск 1983 года)

Описание

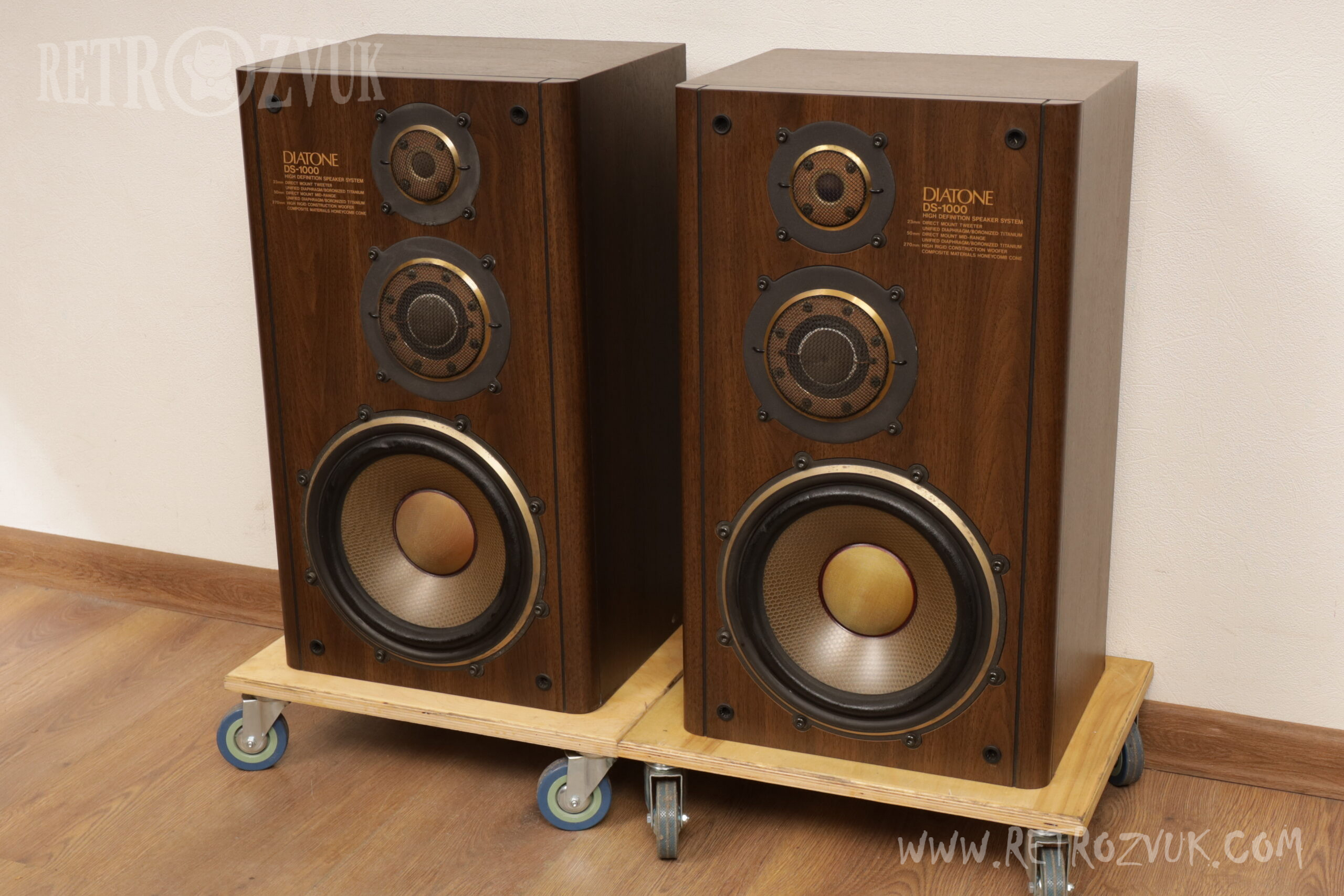

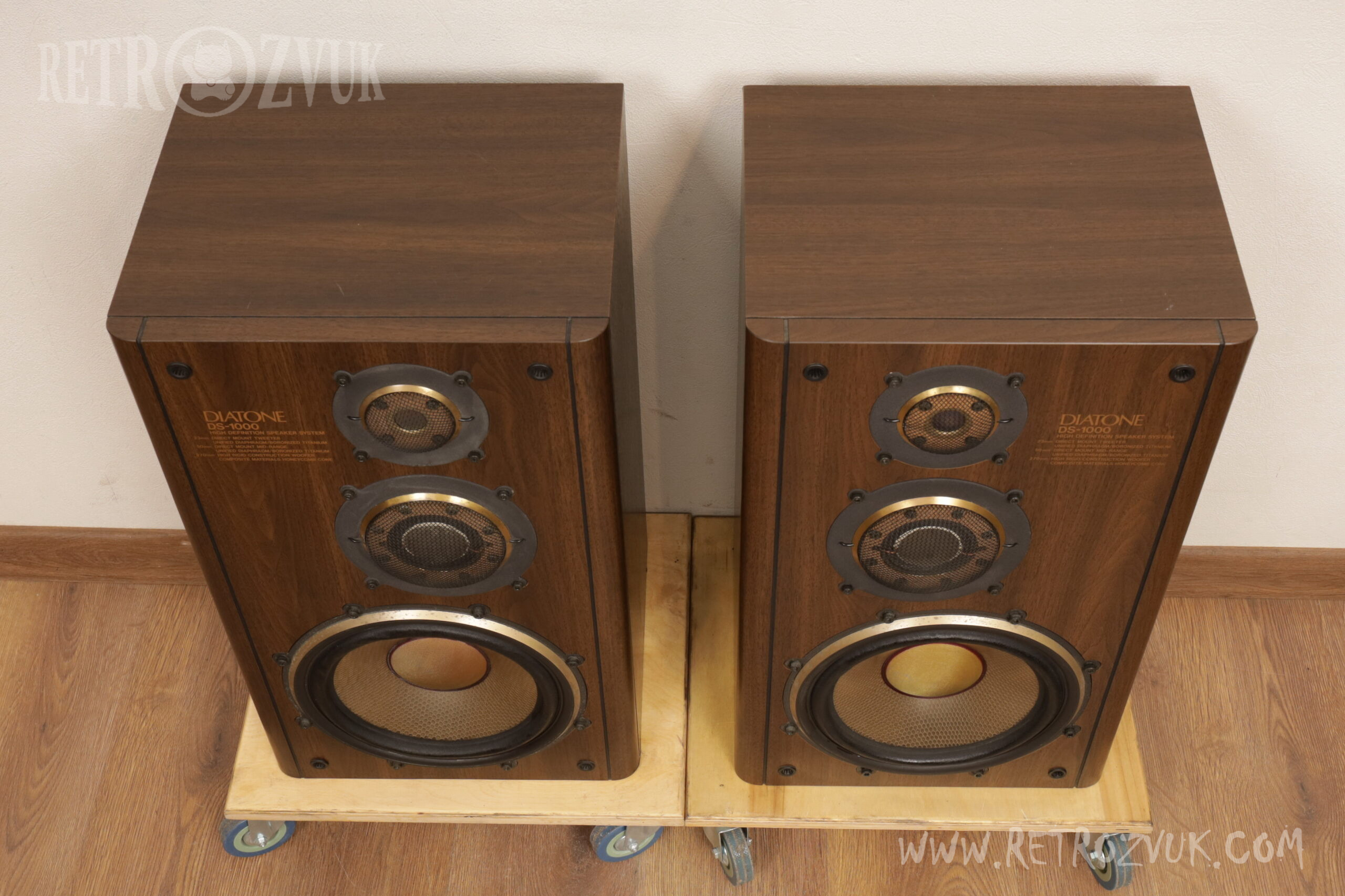

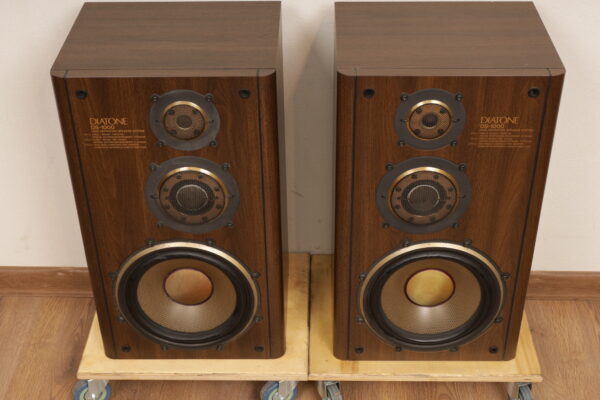

Акустическая система новой концепции, разработанная с возвратом к истокам создания акустических систем и пересмотром самой конструкции динамиков.

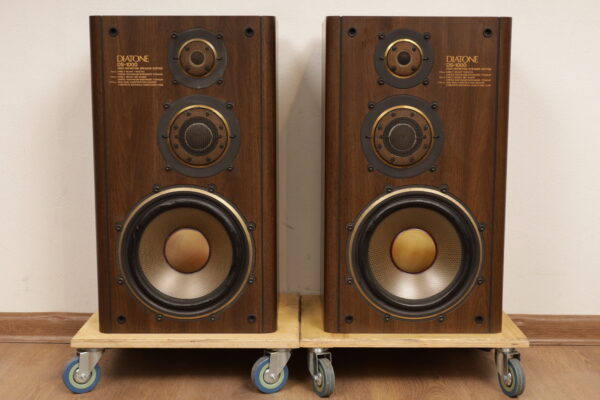

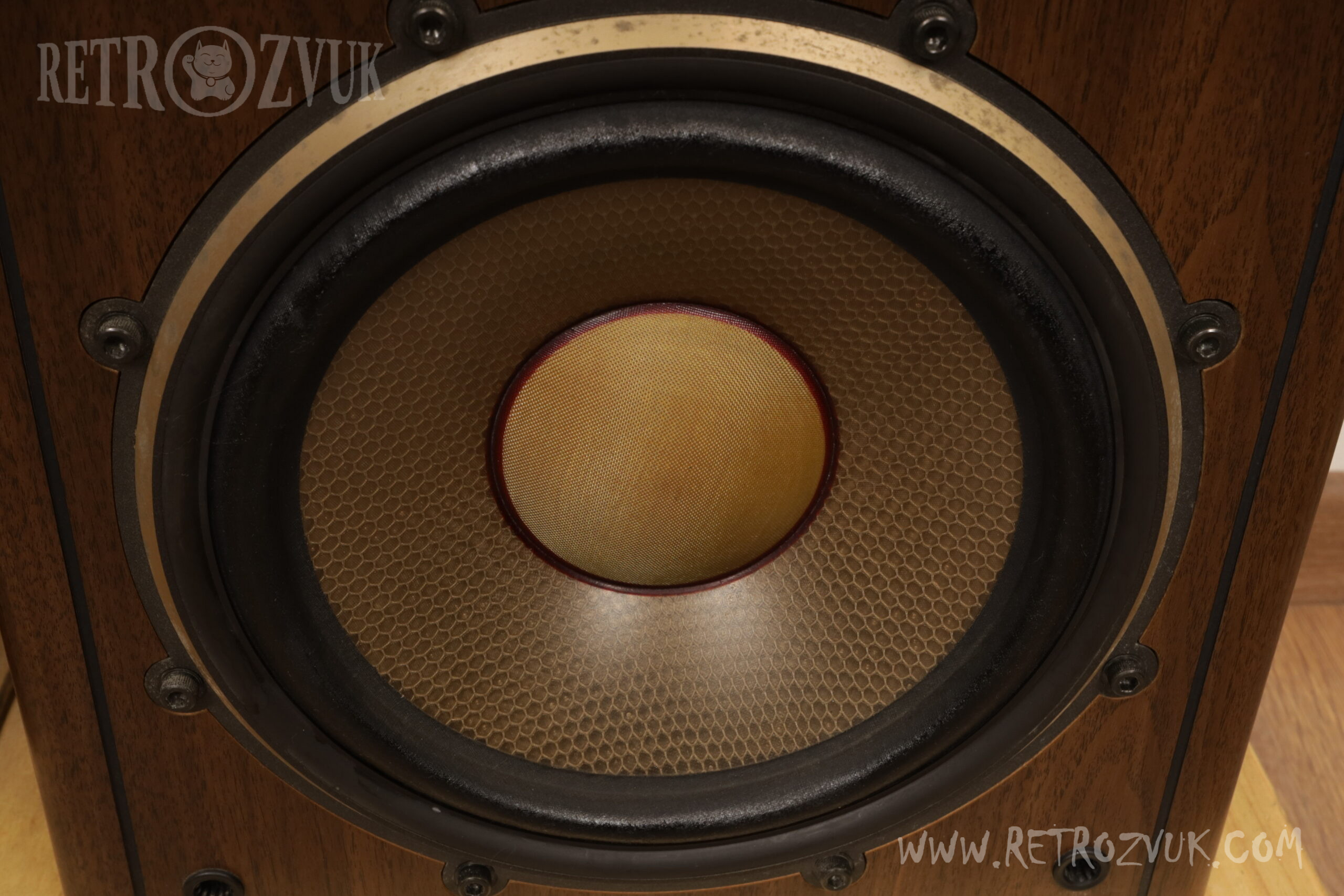

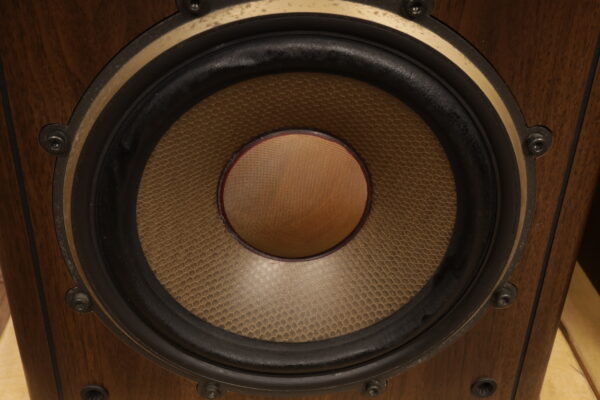

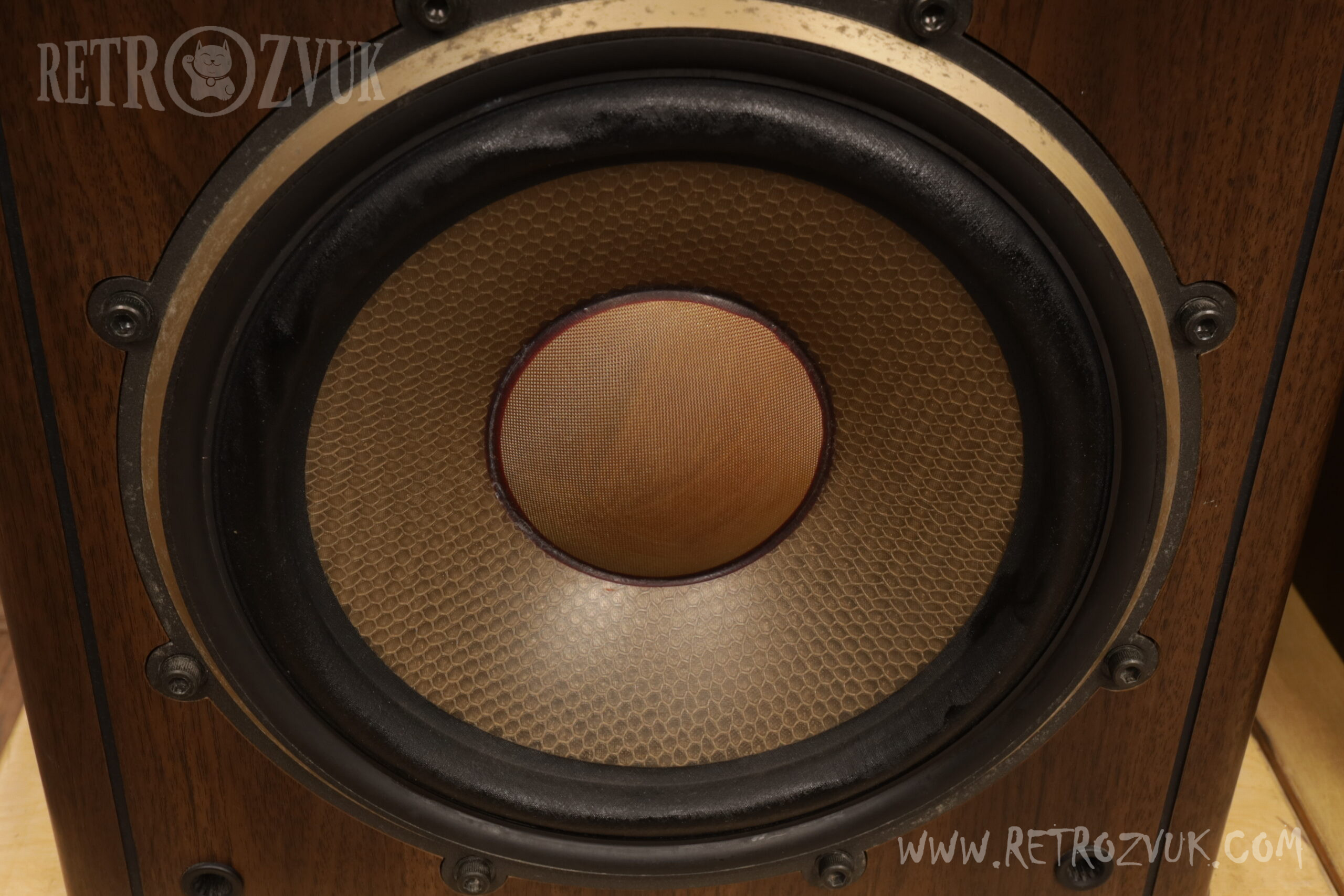

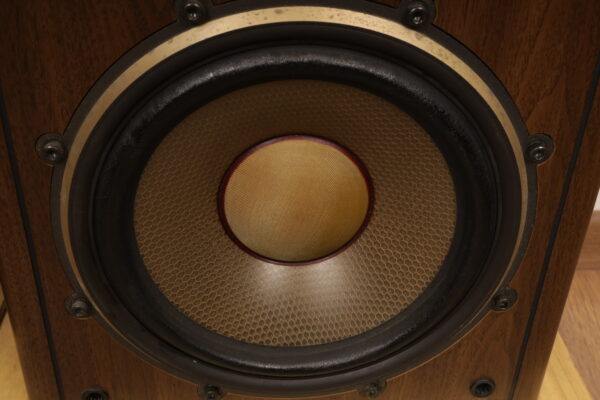

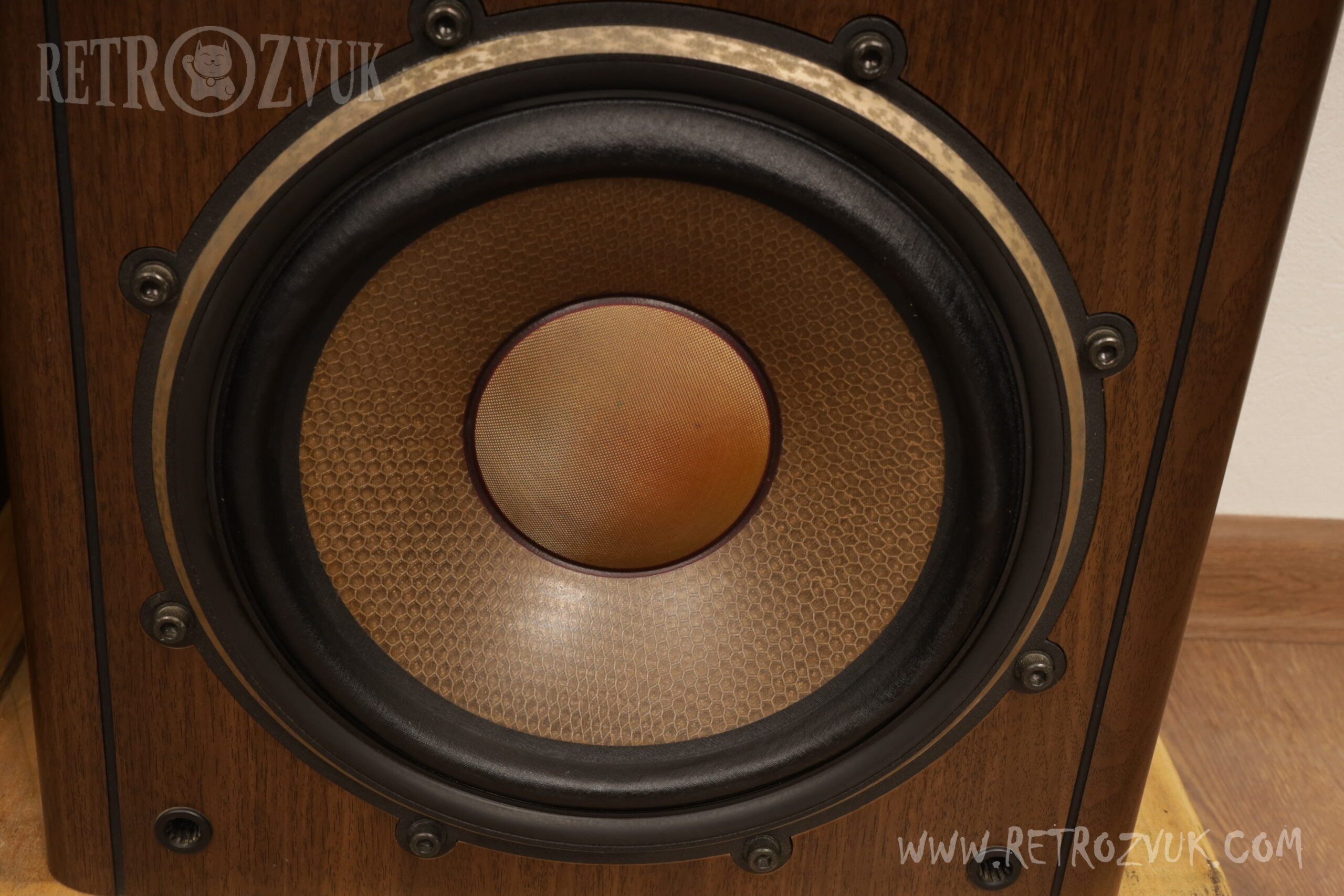

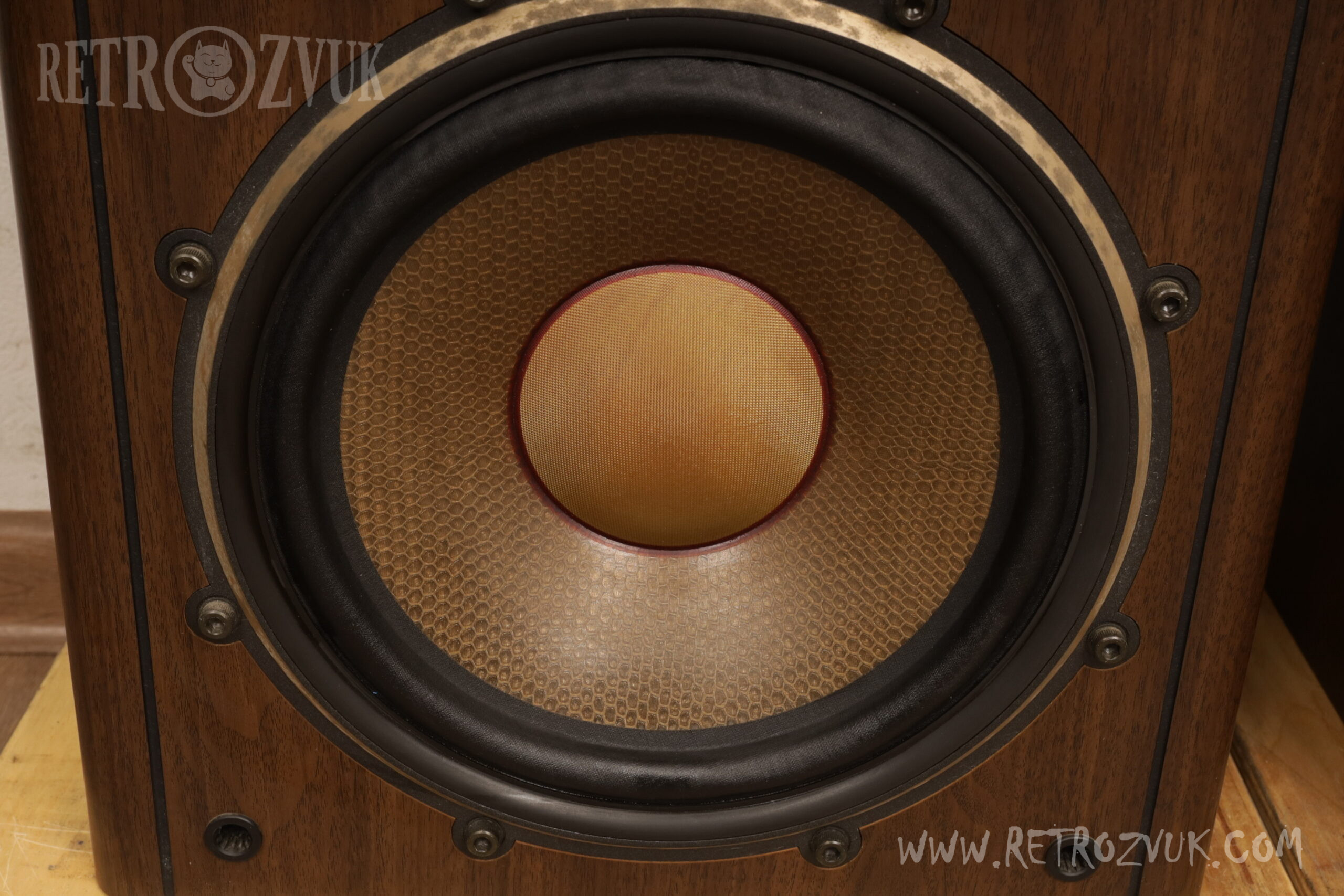

В низкочастотной секции установлен 27-сантиметровый конический вуфер. В диффузоре применен сотовый конус (Honeycomb Cone). Это сотовый изогнутый конус (Honeycomb Curved Cone) с облицовкой из высокопрочного полиамидного волокна. Благодаря технологическому мастерству Diatone, сотовую диафрагму, которую ранее было трудно даже сформовать в виде конуса, удалось выполнить в виде изогнутого конуса. Это позволило расширить диапазон воспроизводимых высоких частот по сравнению с традиционными прямыми конусами и одновременно снизить высокочастотный резонансный пик.

В раме применен метод DMM (Direct Magnet Circuit Mount) — монтаж магнитной цепи непосредственно в раму. Вся конструкция динамика, включая магнитную цепь, охватывается и прижимается сзади прочной литой алюминиевой рамой и надежно фиксируется в корпусе. Это подавляет вибрации самой магнитной цепи, вызванные входным сигналом, и обеспечивает высокую разрешающую способность.

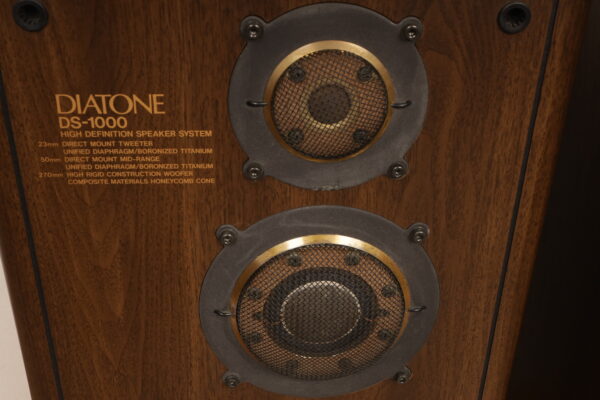

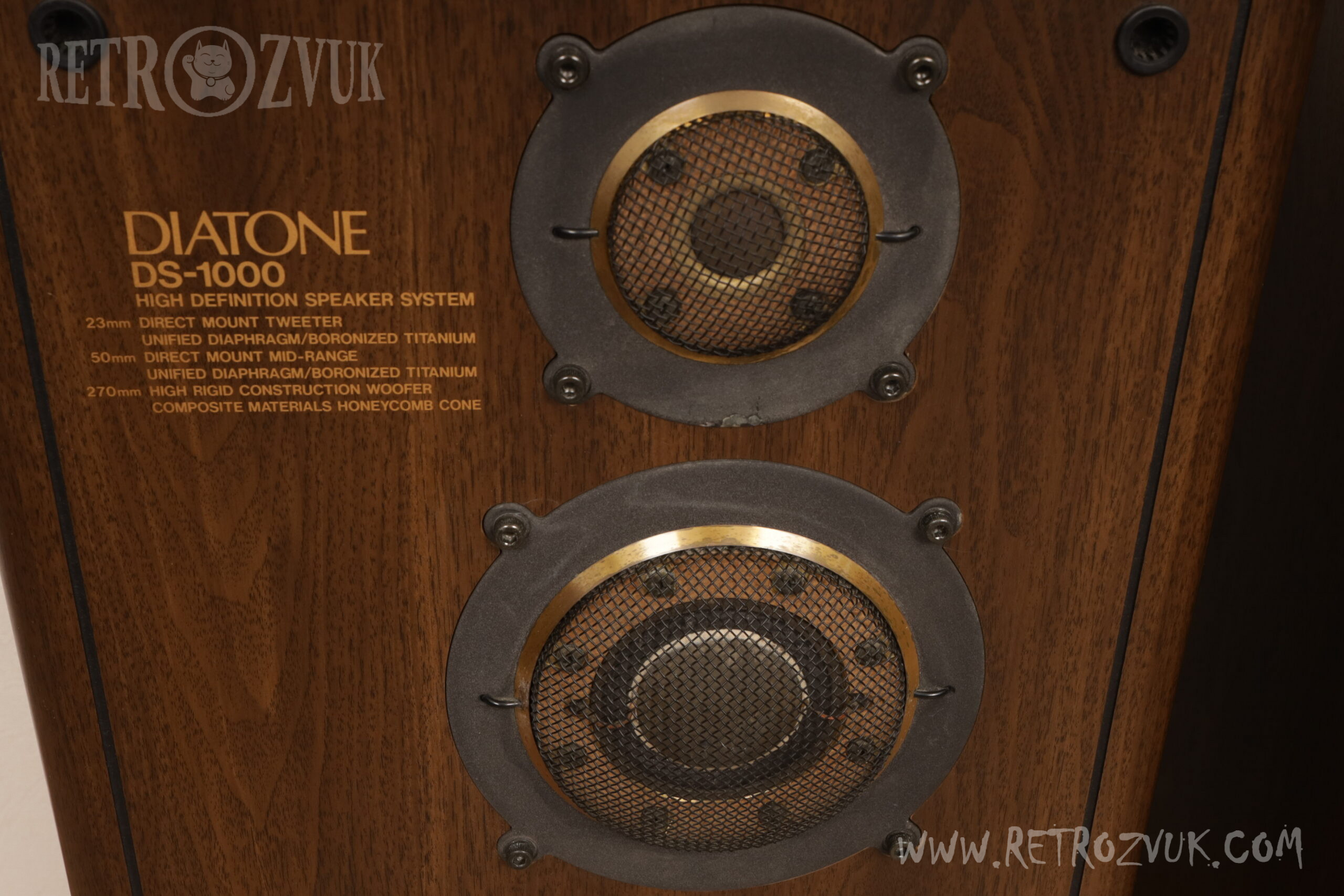

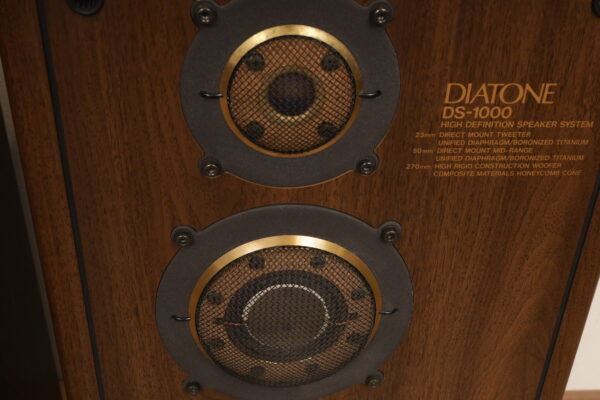

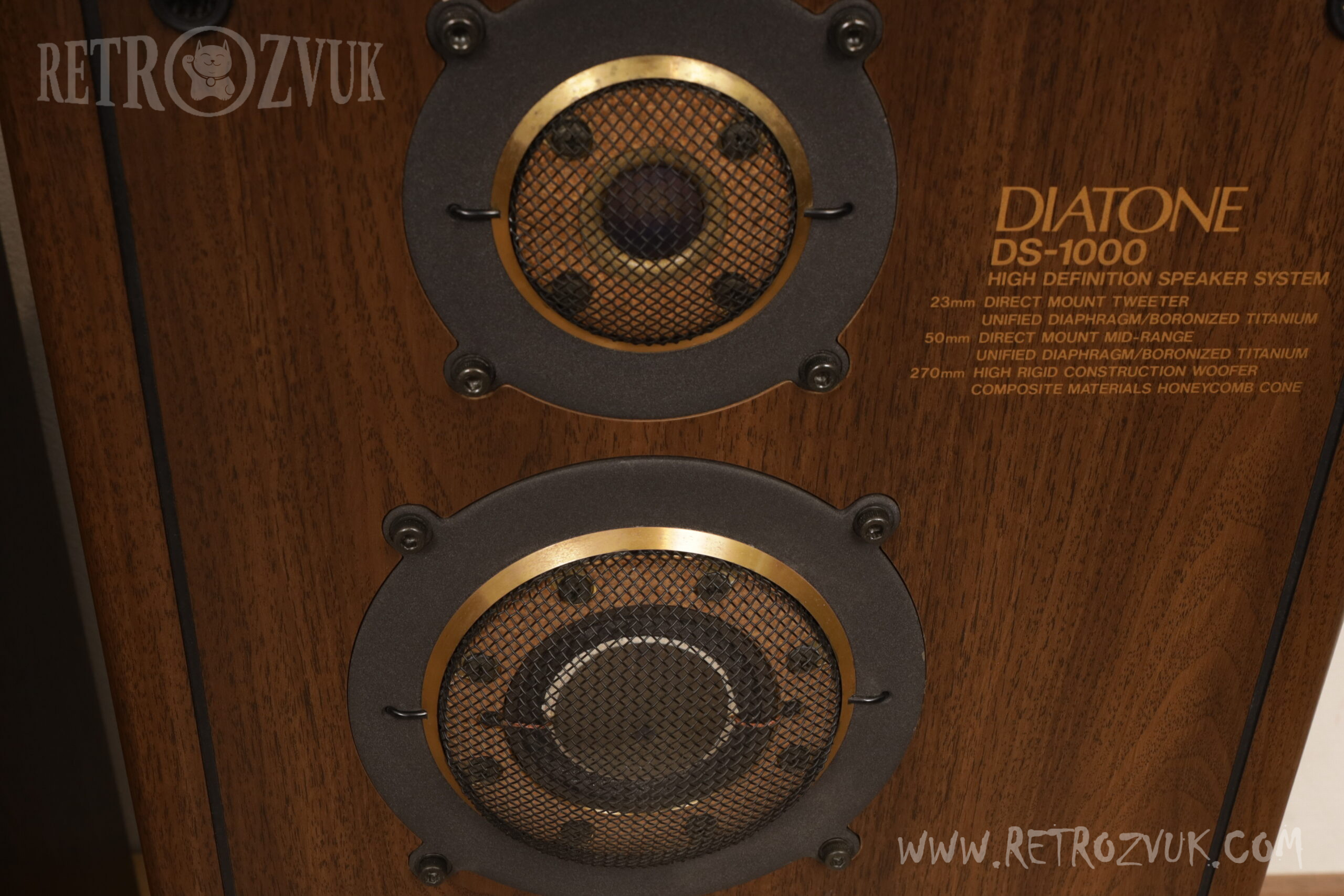

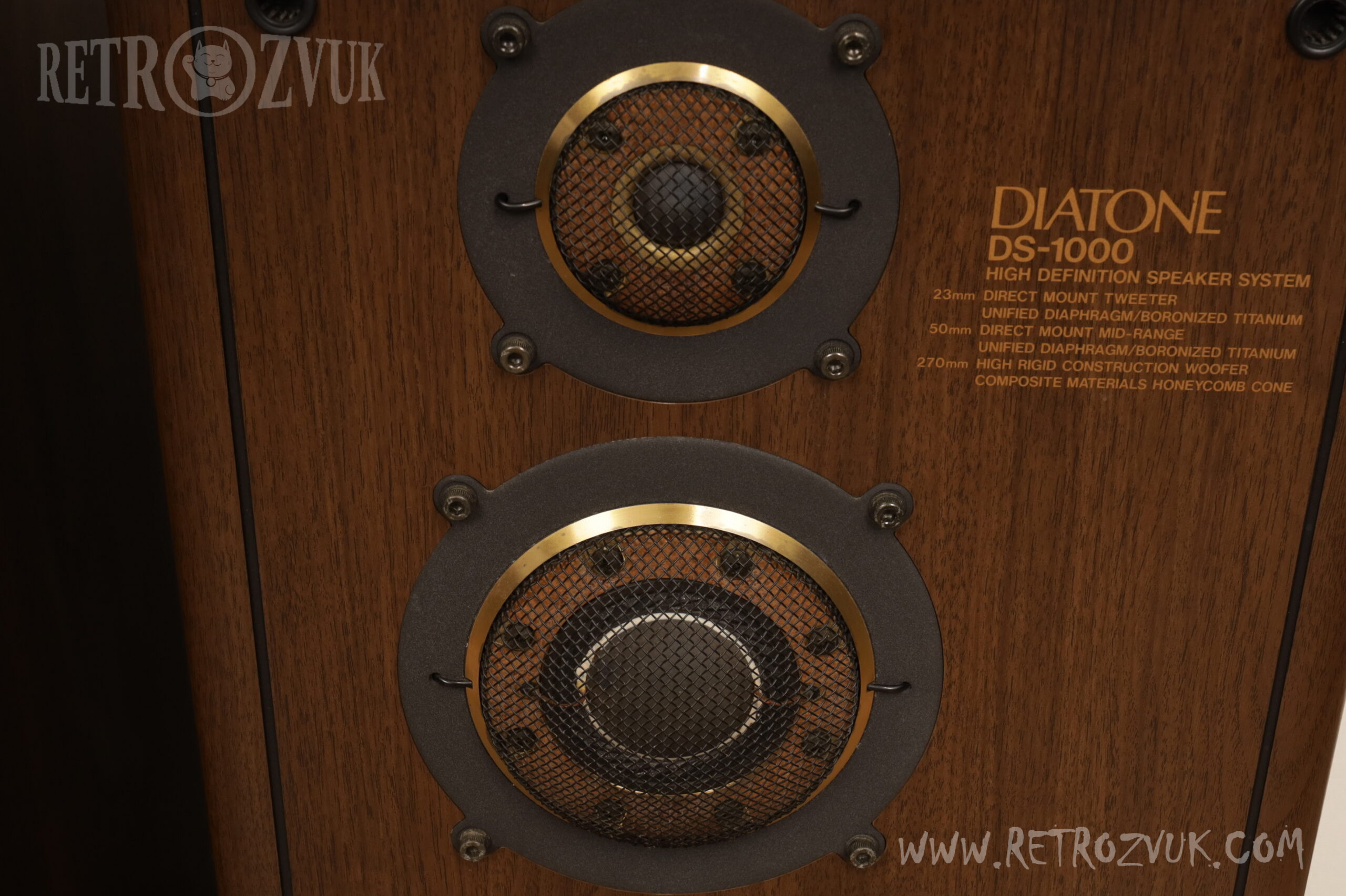

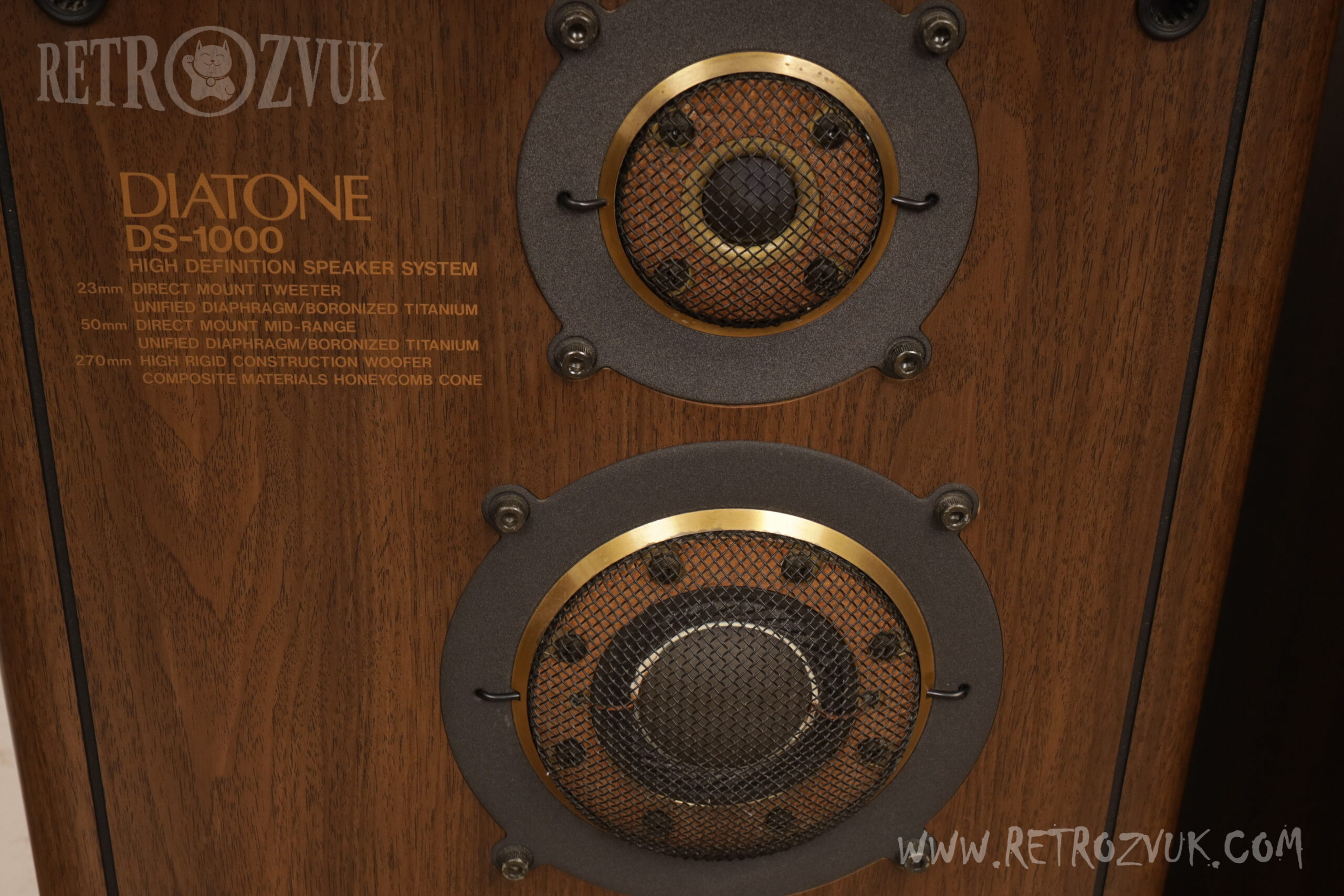

В среднечастотной секции установлен 5-сантиметровый купольный среднечастотный динамик. В диафрагме применен DUD-борный купол (DUD Boron Dome). Бор, используемый в DS-1000, был модифицирован путем усиления диффузионного роста бора, что позволило добиться более глубокого борирования титановой основы за счет кристаллического бора. Это, наряду с жесткостью бора, позволяет подавить собственные призвуки металлического титана.

Кроме того, в раме применен метод DM (Direct Mount) — непосредственный монтаж. Использована монококовая конструкция, в которой пластина магнитной цепи и монтажная рама, поддерживающая сам динамик, объединены в единое целое. Это повышает жесткость, подавляет вибрации и обеспечивает передачу входной энергии на диафрагму без потерь, что повышает скорость (быстродействие) воспроизводимого звука. Кроме того, для предотвращения отражений от рамы вокруг диафрагмы установлена демпфирующая прокладка, что способствует улучшению отношения сигнал/шум воспроизводимого звука.

В высокочастотной секции установлен 2,3-сантиметровый купольный твитер. В диафрагме, как и в среднечастотном динамике, используется DUD-борный купол. Диафрагма твитера в DS-1000 имеет укороченный каркас звуковой катушки, что повышает скорость отклика и обеспечивает еще более качественное воспроизведение высоких частот.

В разделительном фильтре применена схема с низкими искажениями. Кроме того, отказ от схемы аттенюатора (регулятора уровня) позволил исключить электрические и механические факторы, такие как собственные резонансы, и улучшить отношение сигнал/шум воспроизводимого звука.

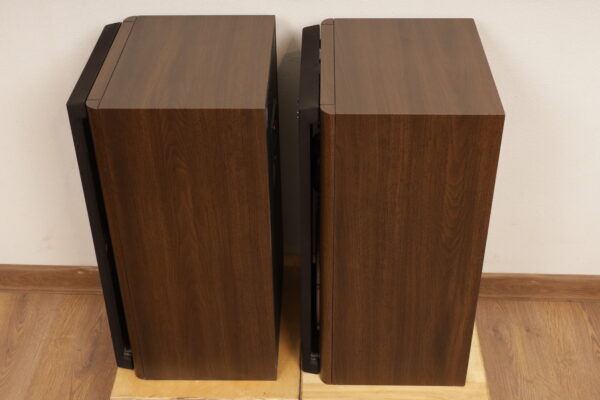

Акустическое оформление — закрытого типа (герметичный корпус).
