SONY TA-FA50ES (выпуск 1997 года)
Описание
Интегральный усилитель, в котором благодаря применению MOS-FET на всех каскадах и новому тороидальному трансформатору (Torus Toroidal Transformer) звучание обретает гладкость и теплоту.
Во всех каскадах используются полевые транзисторы MOS-FET с превосходными акустическими характеристиками. В частности, для выходного каскада используются транзисторы с немагнитным основанием и немагнитным покрытием.
Применена схема Fixed Optical Bias Circuit, в которой отказались от температурного датчика и компенсации на радиаторе, что по сути представляет собой схему с фиксированным смещением, обеспечивающую стабильность работы выходного каскада.
В блоке питания используется улучшенный тороидальный трансформатор (Torus Toroidal Transformer). В этом трансформаторе первичная обмотка (на 100 В переменного тока), которая ранее размещалась снаружи, теперь перенесена внутрь, а вторичная обмотка — наружу. Это позволяет изолировать шумы, содержащиеся в линии 100 В, и предотвращает их излучение внутрь шасси.
В цепях питания применена усовершенствованная схема S.T.D. Power Supply (Advanced S.T.D. Power Supply). За счет увеличения размера малого трансформатора и изменения спецификаций конденсаторов большой емкости, повышена способность подачи питания для каскада усиления напряжения (класс A) и каскада усиления мощности (выходной каскад). Это улучшает качество звука в средне- и высокочастотном диапазонах, а также субъективное отношение сигнал/шум и динамический диапазон.
Применена схема Pure Input Circuit, в которой количество контактных соединений значительно сокращено для сохранения слабых аудиосигналов.
Внутренняя компоновка выполнена по двухмоноблочной конструкции (Twin-Mono Construction): блок питания расположен в центре, а усилители мощности и радиаторы размещены почти симметрично, что обеспечивает хорошее разделение каналов (сепарацию) и низкий уровень перекрестных помех (crosstalk).
Шасси разделено на 5 блоков, каждый из которых изолирован для снижения электромагнитных и вибрационных помех.
Шасси — типа FB (Frame Beam).
Опоры (ножки) — эксцентриковые изоляторы (Eccentric Insulator).

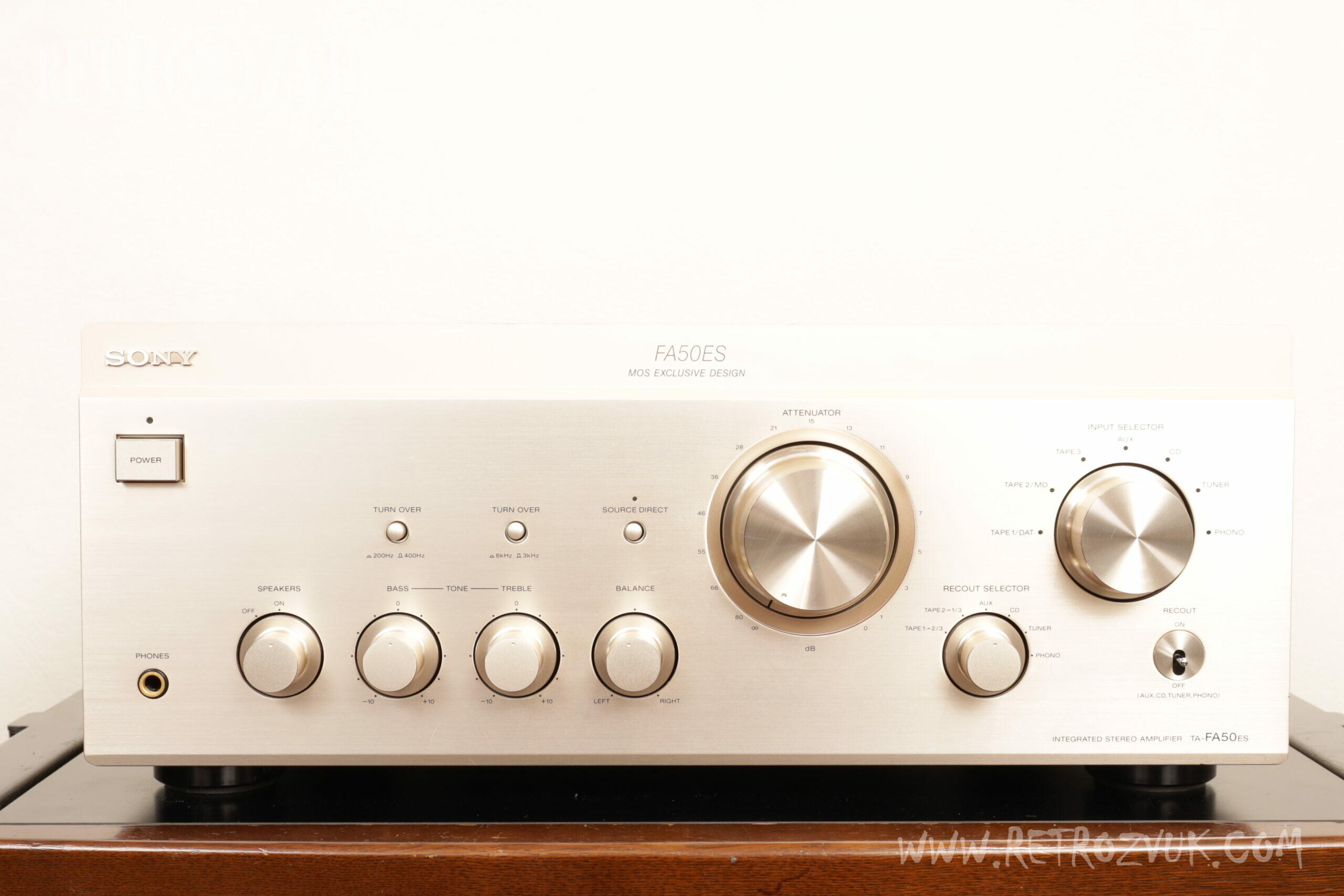

Оснащен регулировками тембра с переключением частот перегиба (Turnover Frequency).

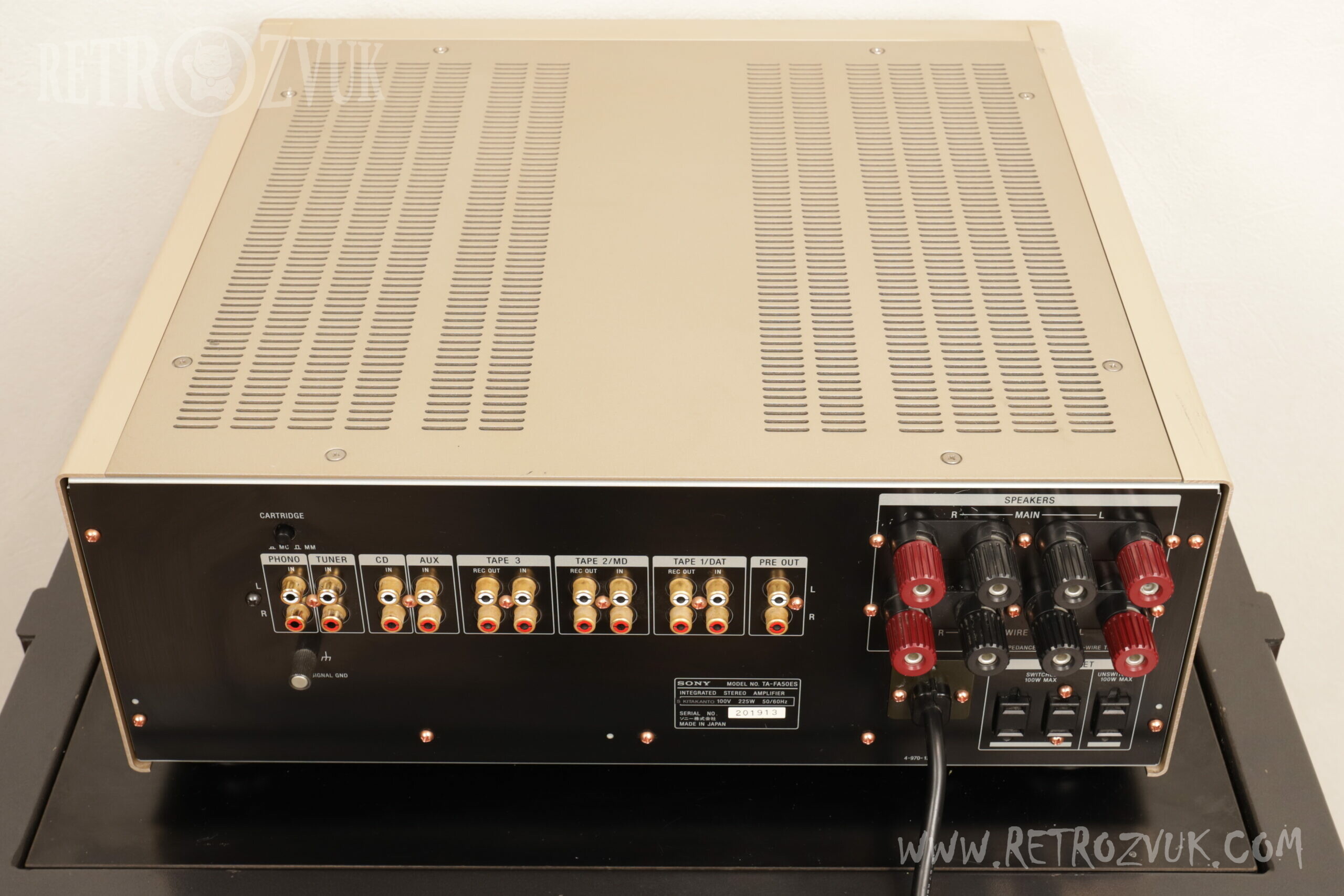

Оснащен входом для фонокорректора (Phono Input), поддерживающим картриджи MM и MC.
Оснащен переключателем Source Direct, позволяющим обходить цепи регулировки тембра и баланса, когда они не нужны.

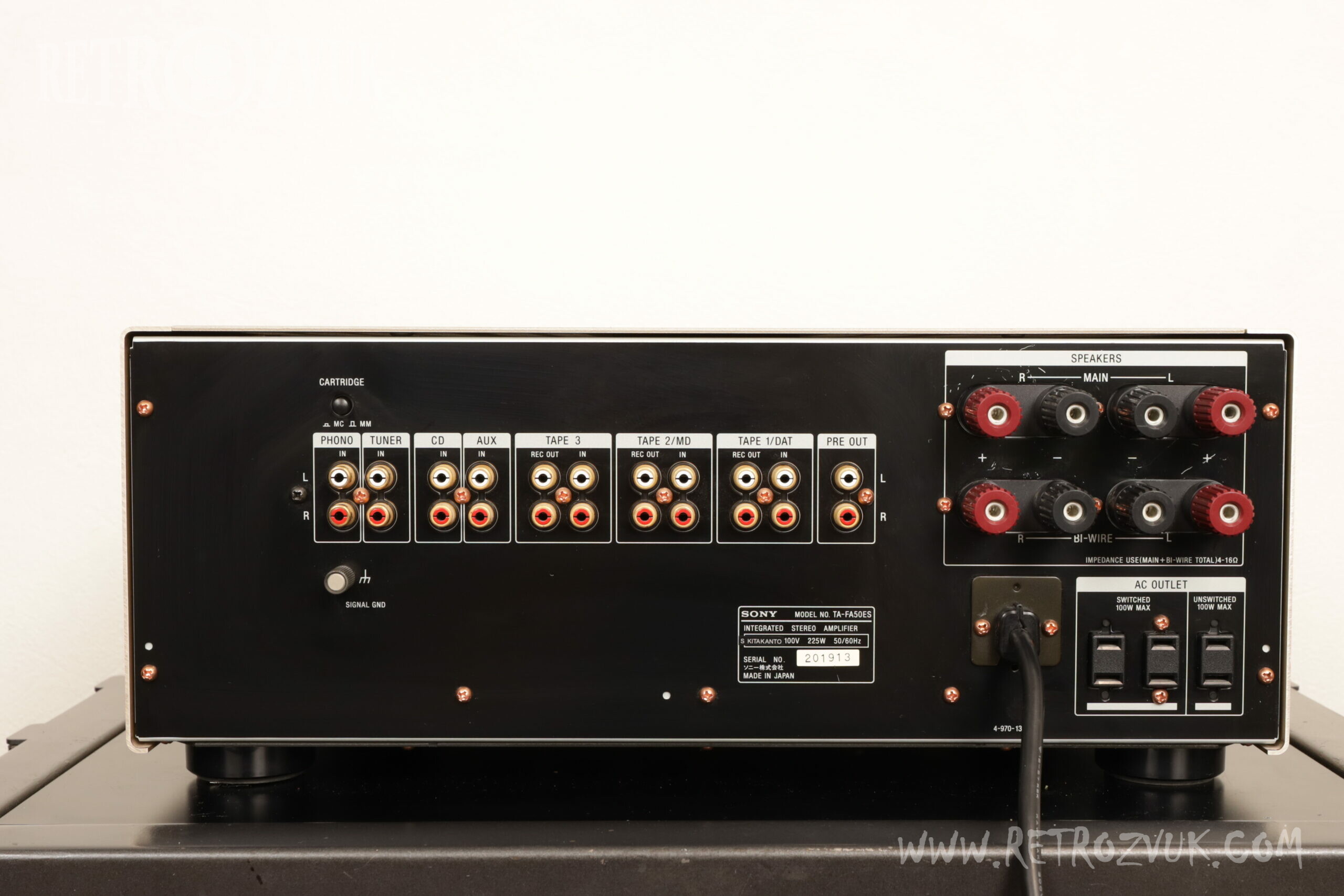

Оснащен выходом Pre Out (выход предварительного усилителя).
| Тип (модель) | Интегрированный усилитель | ||
| Выходная мощность (20 Гц – 20 кГц) | 110 Вт + 110 Вт (4 Ом) 90 Вт + 90 Вт (6 Ом) 80 Вт + 80 Вт (8 Ом) | ||
| Чувствительность входа / Входное сопротивление | Phono MM: 2,5 мВ / 50 кОм Phono MC: 170 мкВ / 100 Ом Line: 150 мВ / 50 кОм | ||
| Уровень выхода / Выходное сопротивление | Rec out: 150 мВ / 1 кОм Наушники: 25 мВт (8 Ом) | ||
| Коэффициент гармонических искажений | 0,008% (при мощности 10 Вт, 8 Ом) | ||
| Интермодуляционные искажения (60 Гц : 7 кГц = 4:1) | 0,008% (при номинальной мощности, 8 Ом) | ||
| Частотная характеристика | Phono MM: 20 Гц – 20 кГц ±0,2 дБ Line: 2 Гц – 100 кГц +0/-3 дБ | ||
| Соотношение сигнал/шум | Phono MM: 87 дБ Phono MC: 76 дБ Line: 105 дБ | ||
| Регуляторы тембра |
| ||
| Встроенные функции | Переключатель Source Direct Отключение Rec out Селектор Rec out Переключение частоты среза темброблока | ||
| Питание | AC100 В, 50 Гц / 60 Гц | ||
| Потребляемая мощность | 225 Вт | ||
| Габаритные размеры | Ширина 430 × Высота 175 × Глубина 450 мм | ||
| Вес | Приблизительно 20,5 кг |
