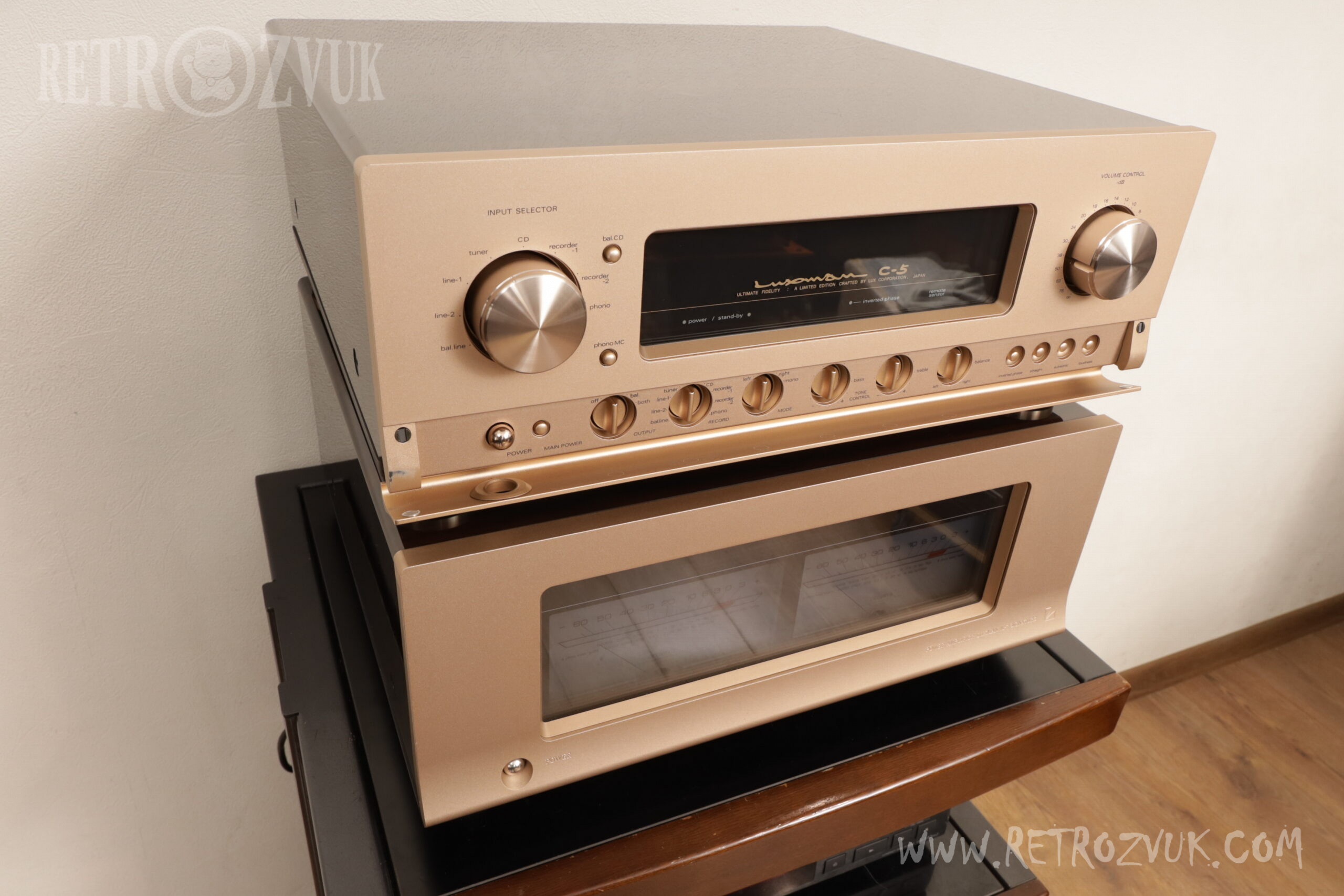

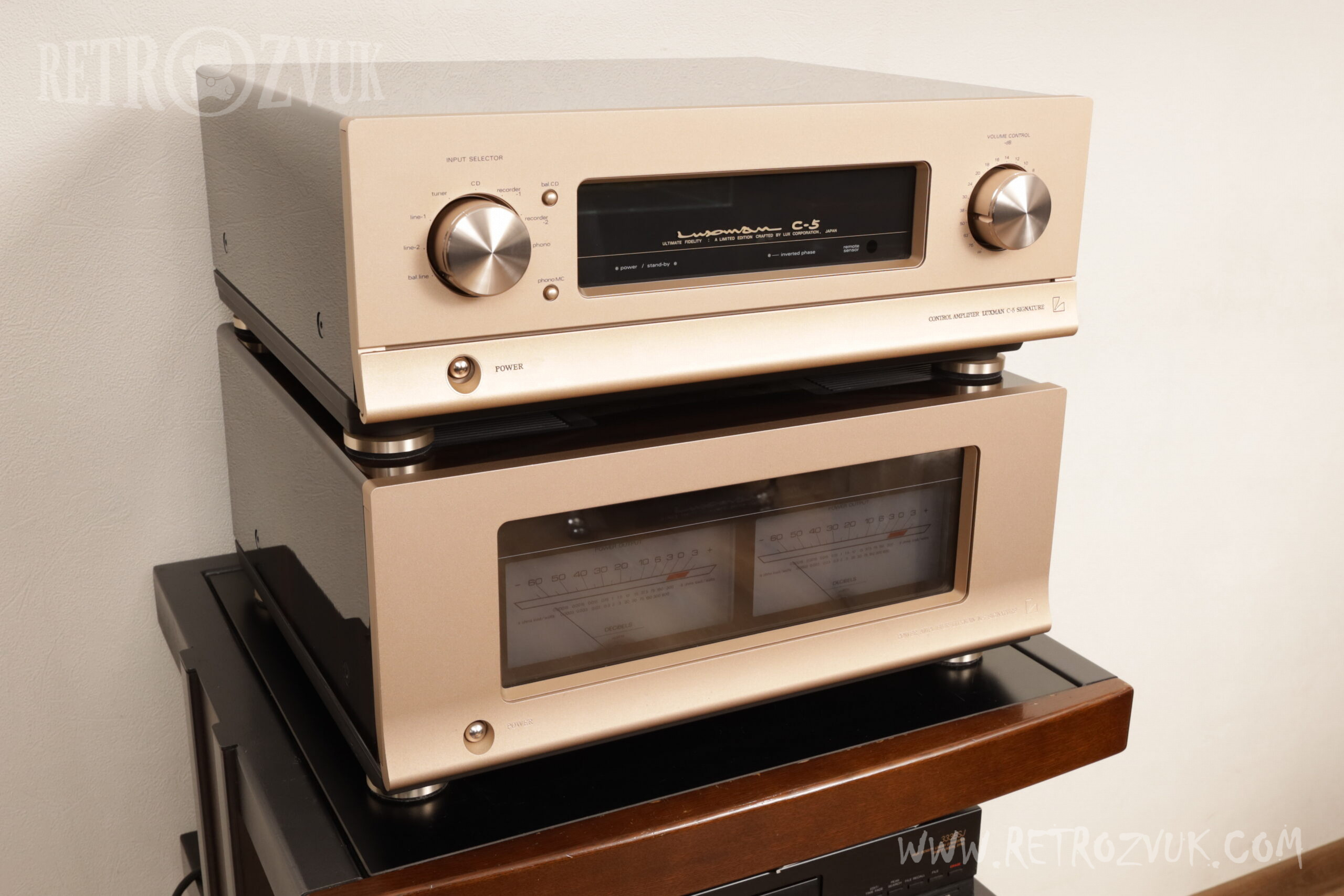

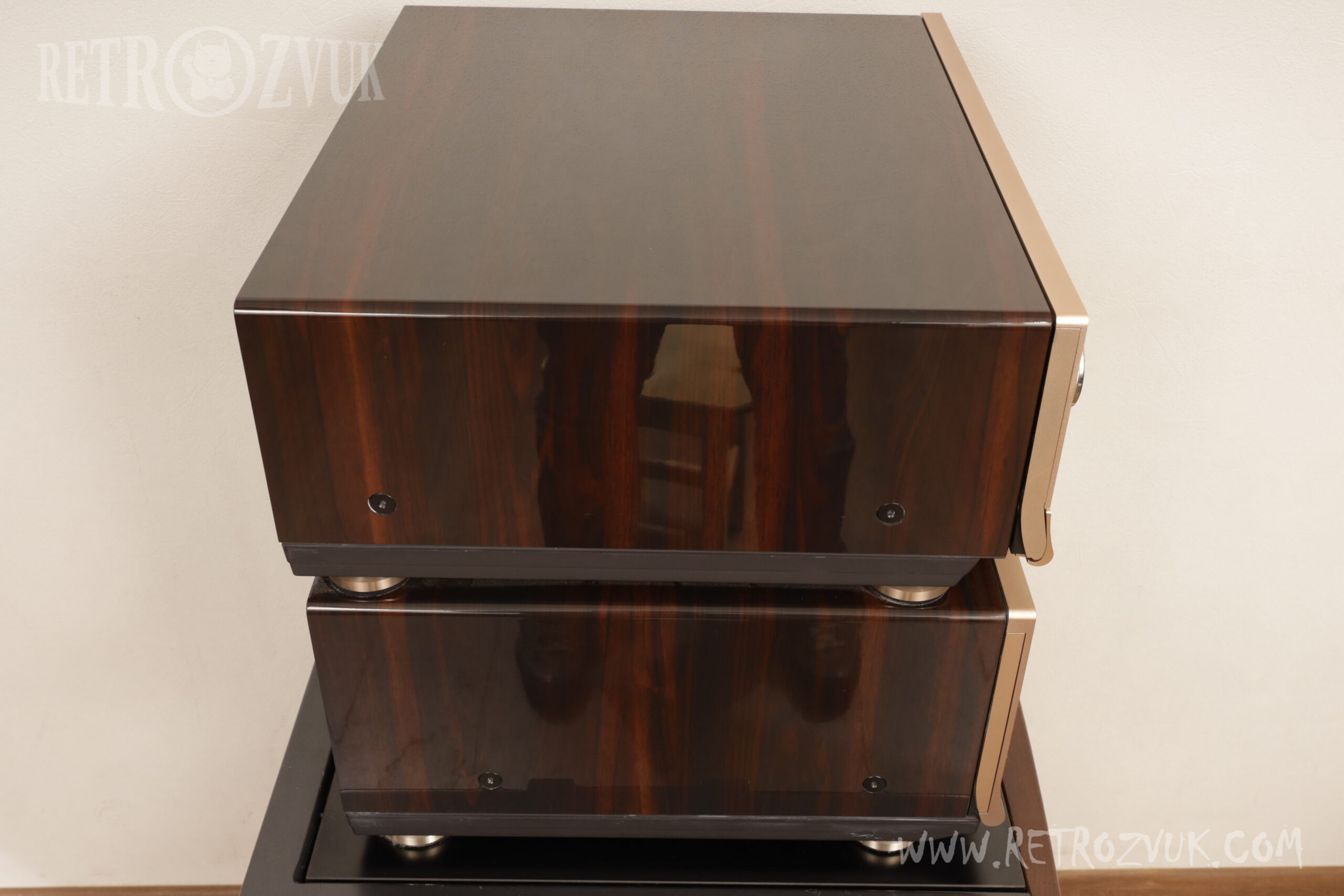

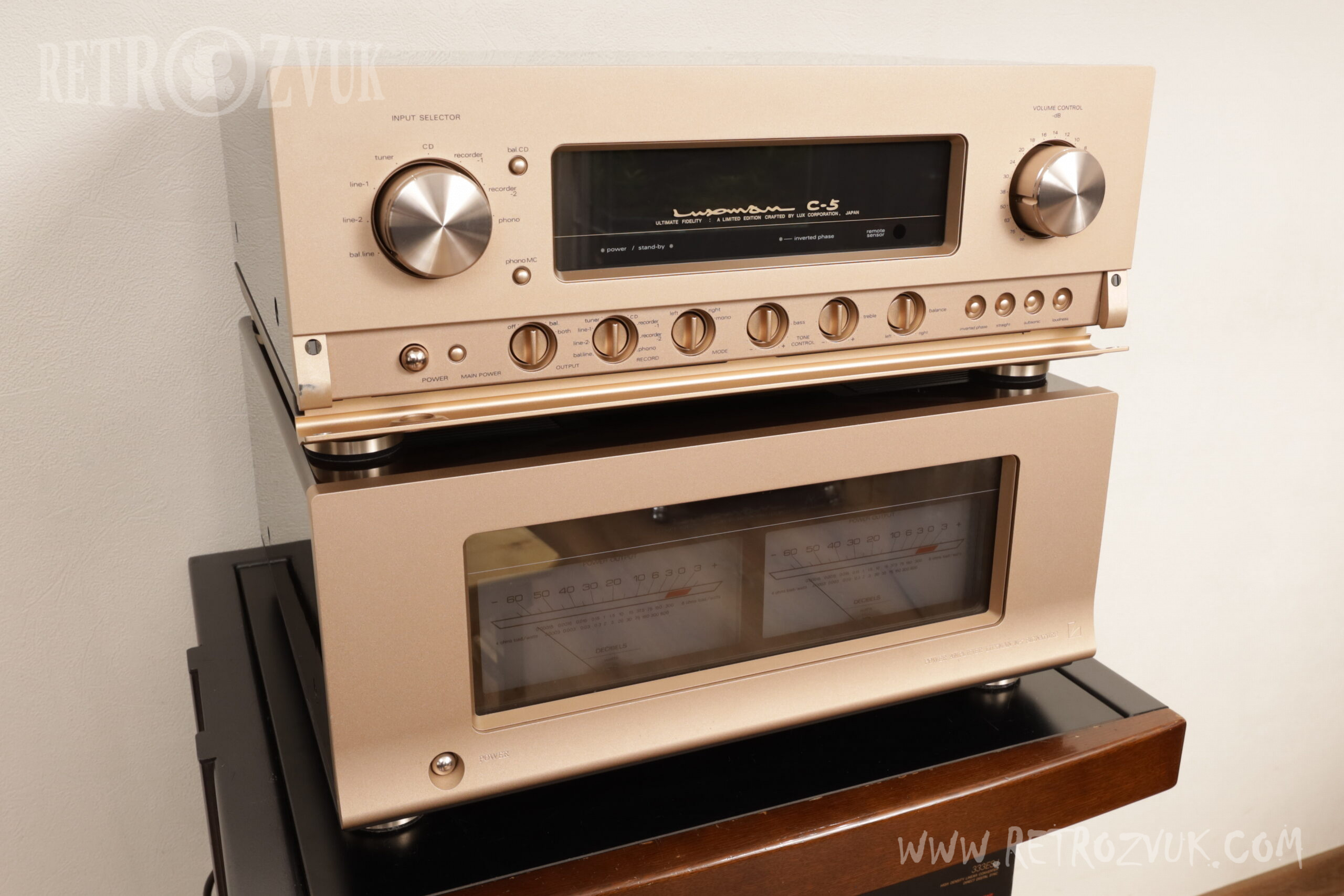

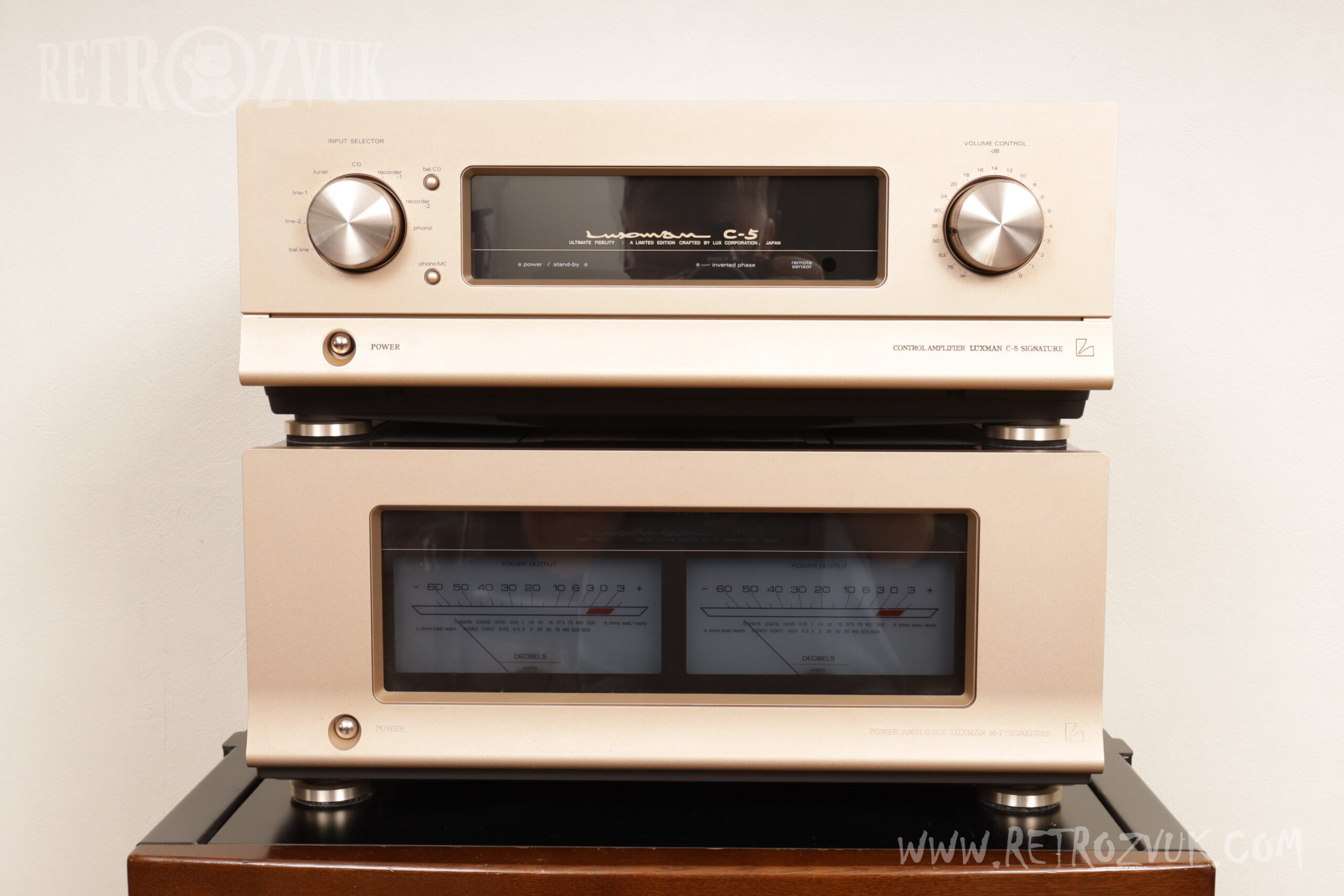

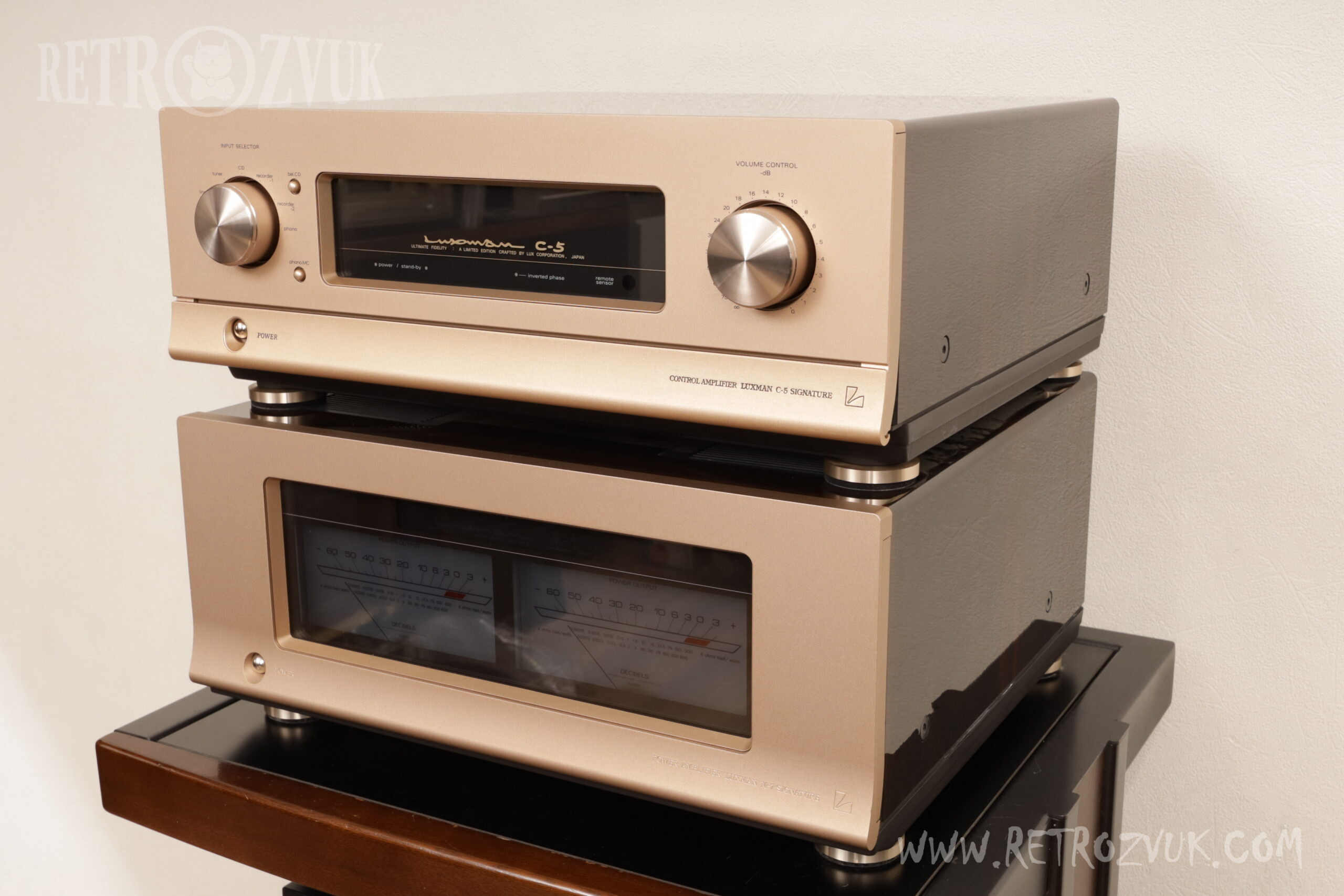

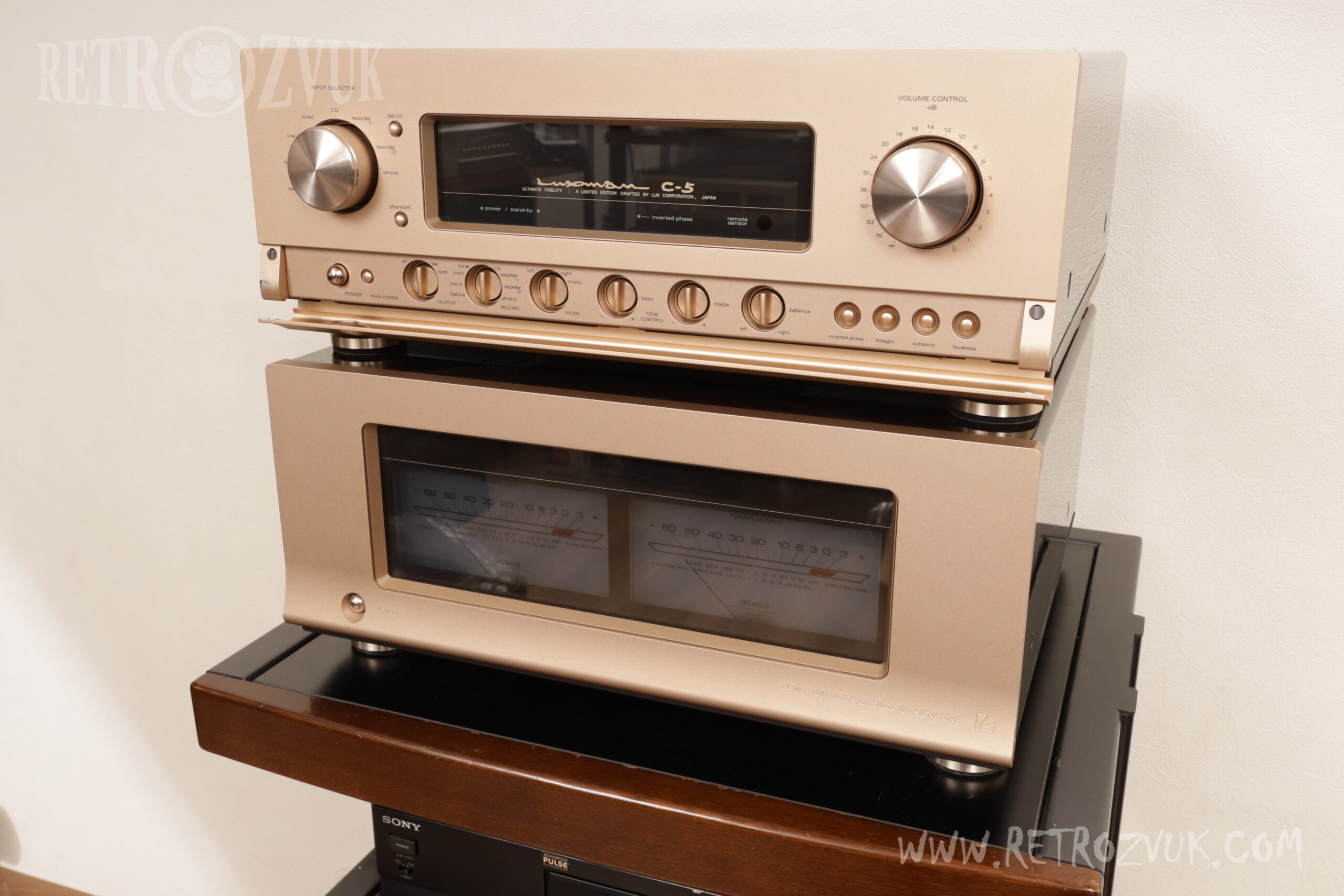

Luxman C-5 + M-7i

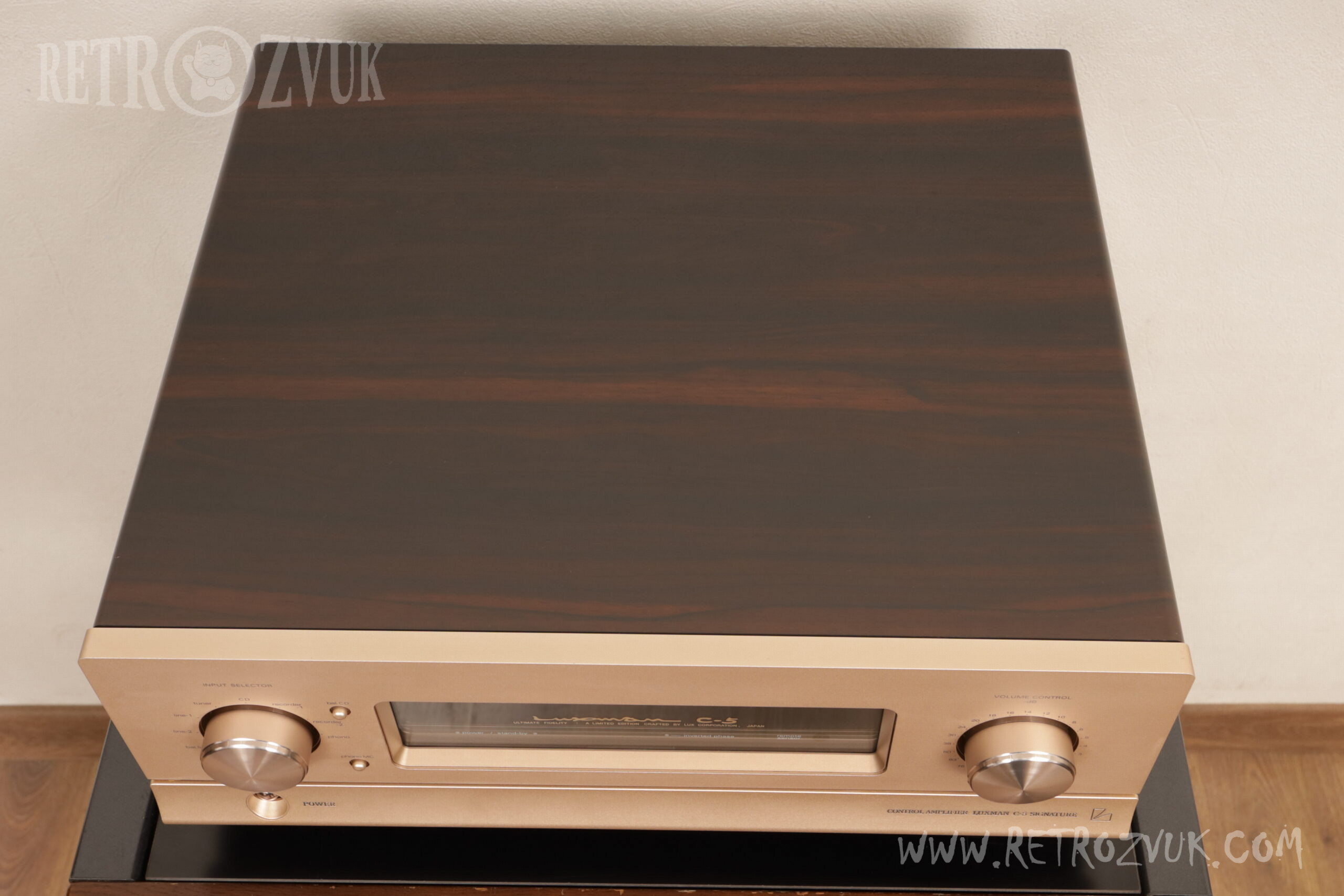

LUXMAN C-5 (выпуск октябрь 1997 года)

Описание

Предварительный усилитель, унаследовавший качества флагманских моделей сепаратной серии, но с акцентом на повышенное удобство использования.

В схемах применена двойная схема SSC (Single Stagger Circuit), поддерживающая балансные входы высокого качества. Эта схема обеспечивает работу, аналогичную каскаду усиления, состоящему как бы из одного звена, что расширяет частотный диапазон и повышает общий потенциал схемы. В модели C-5 высокоплотные интегральные схемы, составляющие основу SSC, используются во входном буферном каскаде и в каскаде линейного усилителя (Flat Amplifier). Это значительно улучшает частотные характеристики в сверхвысокочастотной области за пределами слышимого диапазона, обеспечивая стабильную работу, практически не требующую локальной фазовой коррекции.

Кроме того, благодаря применению интегральных схем, сформирован полностью балансный усилительный каскад с высоким значением скорости нарастания выходного напряжения (slew rate), низким уровнем шума и широким динамическим диапазоном, состоящий из четырех усилителей.

Блок питания оснащен источником питания с высокой инерционностью (High Inertia Power Supply). Эта конструкция не полагается чрезмерно на стабилизаторы, что обеспечивает запас по мощности и улучшает субъективное восприятие качества звука, обеспечивая естественную музыкальную передачу.

В блоке питания используется новый крупный тороидальный трансформатор с высокоэффективным R-образным сердечником, обеспечивающий снижение паразитного магнитного потока (утечки). Кроме того, благодаря тщательной экранирующей конструкции, называемой отдельным отсеком питания (Independent Power Supply Room), блок питания оптимизирован для работы в предварительном усилителе.

Фонокорректор типа NF (Negative Feedback) поддерживает как MM-, так и MC-картриджи. Схема спроектирована на основе дифференциального каскада на полевых транзисторах с высоким входным сопротивлением в сочетании со схемой SSC, что обеспечивает малошумящий усилитель с точной характеристической кривой эквалайзера.

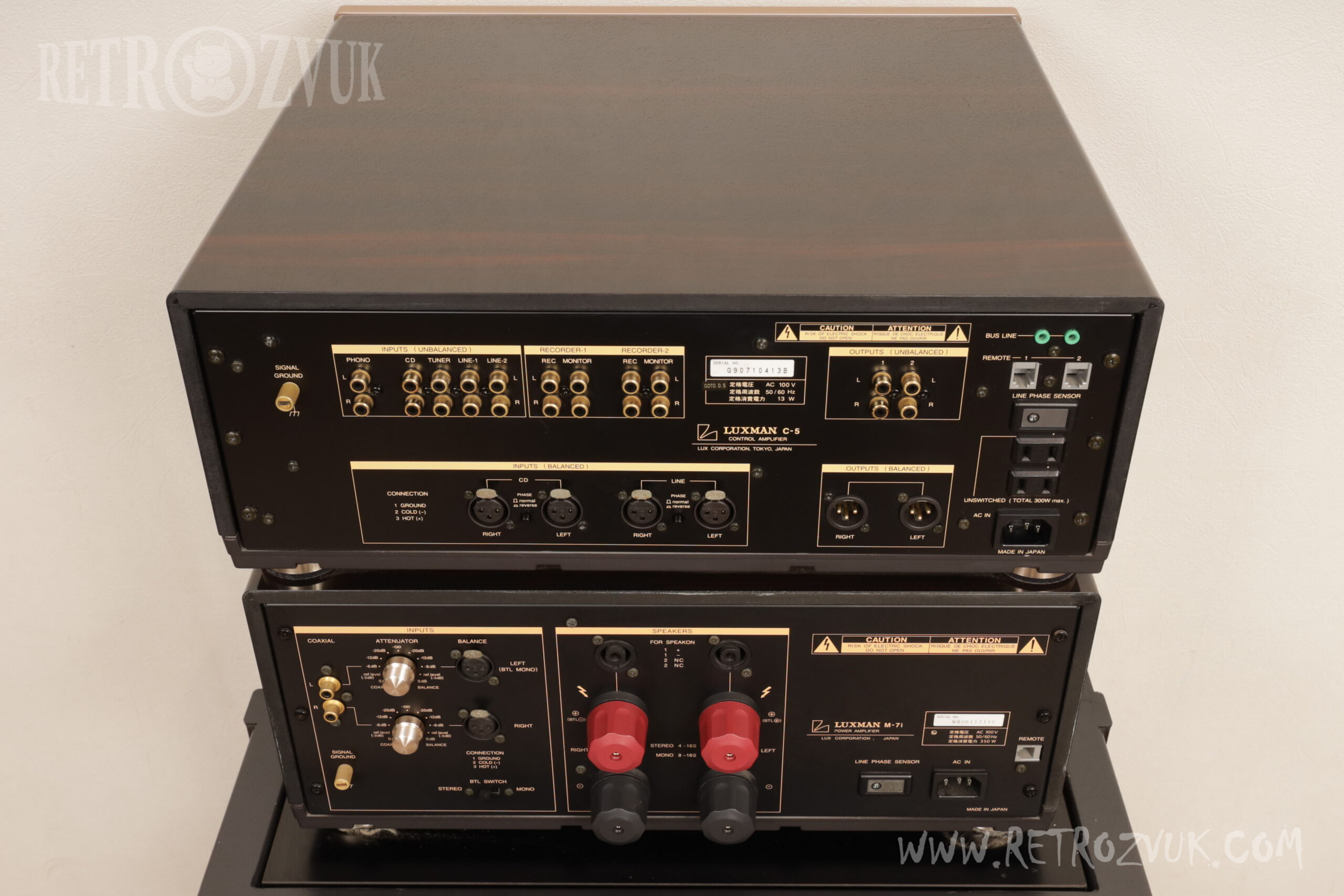

Входные разъемы: помимо входа для фонокорректора и 4 линейных входов, предусмотрены 2 балансных входа и 2 входа для магнитофона (Tape), всего 9 входов. Выходные разъемы: 2 выхода RCA (pin) и 1 выход предварительного усилителя (Pre Out) на балансных разъемах.

Применены пользовательские компоненты Luxman, разработанные в процессе создания флагманских моделей B-10 и C-10, включая специальные конденсаторы с медной фольгой и диэлектриком из полистирола, а также герметичные реле с позолоченными контактами.

Внутренняя конструкция выполнена по раздельной схеме шасси (Separate Chassis Structure) с полной изоляцией каждого блока экранирующими перегородками. Кроме того, размещение каждой схемы выбрано с учетом минимизации взаимного влияния, что обеспечивает полное устранение взаимных помех.

В нижнем шасси применена пятиточечная система заземления (5-point Ground Base Chassis) с использованием массивного основания из армированного стекловолокном пластика (FRP), что снижает влияние нежелательных вибраций и резонансов.

Оснащен селектором режимов (Mode Selector), позволяющим выбирать, помимо обычного стереорежима, режим моносигнала с микшированием L/R, а также режимы только левого (L) или только правого (R) каналов.

Оснащен регулировками тембра, баланса, переключателем инвертированной фазы (Inverted Phase Switch), переключателем прямого сигнала (Line Straight Switch), фильтром субсониковых частот (Subsonic Filter) и функцией Loudness.

Оснащен датчиком фазы сети (Line Phase Sensor), позволяющим проверять полярность включения сетевой вилки.

При сочетании с усилителями мощности Luxman B-10, M-10, M-7 или M-5 и подключении с помощью специального кабеля возможна синхронизация включения/выключения питания.

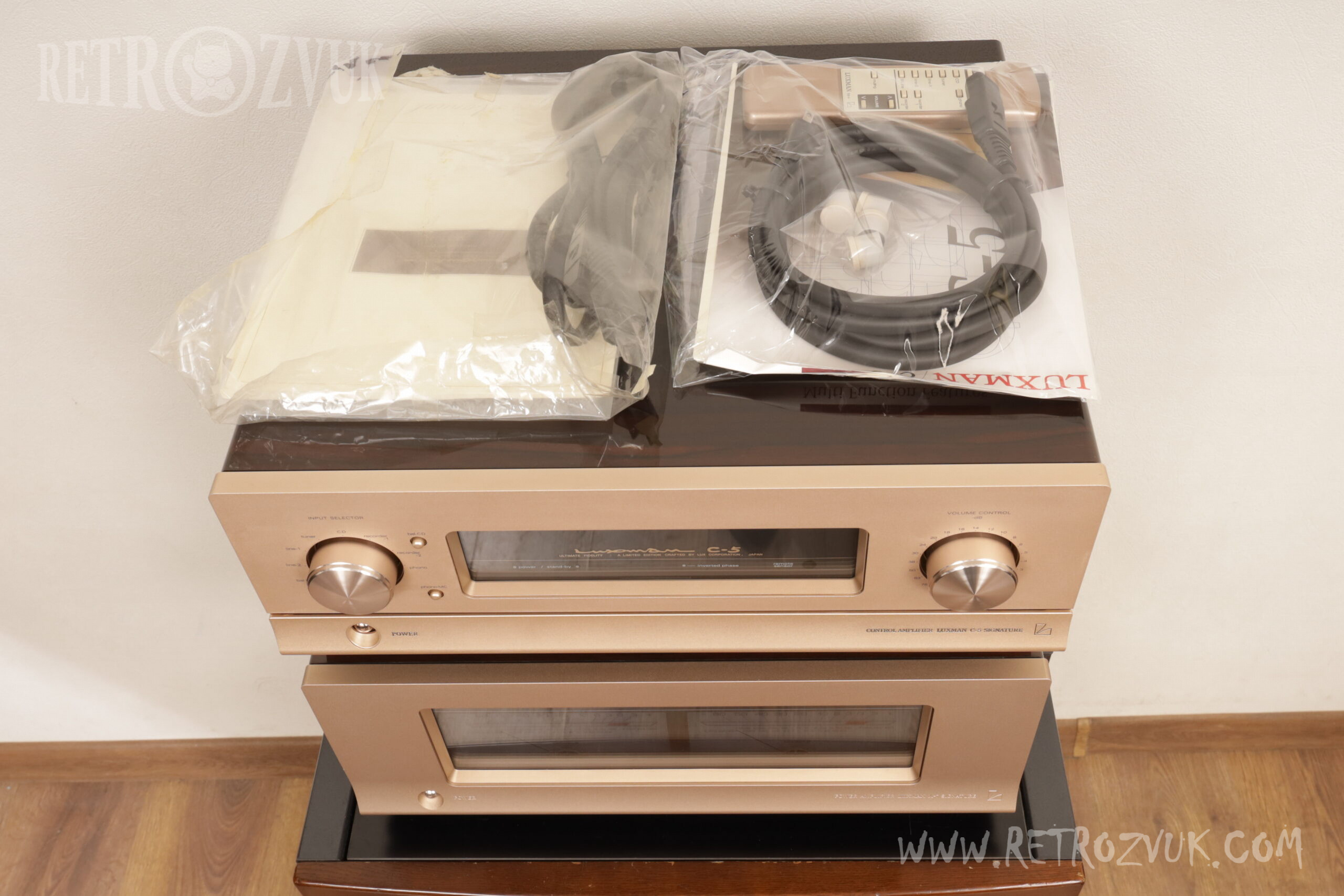

В комплект поставки входит беспроводной пульт дистанционного управления, обеспечивающий управление основными функциями, включая выбор входа и регулировку громкости.

LUXMAN M-7i (около 1998 года)

Описание

Стереофонический усилитель мощности, модернизированный на основе модели M-7. Для владельцев M-7 также была доступна услуга по обновлению до версии M-7 improved model путём замены печатной платы.

Усилитель может использоваться не только как стереофонический, но и в монофоническом режиме при подключении по схеме BTL (Bridge-Tied Load).

В схеме применена фирменная технология Luxman CSSC (Complementary Single-Stage Circuit) на основе полностью прямой связи между каскадами (DC-усиление). Входной каскад выполнен по комплементарной схеме на дифференциальных полевых транзисторах (dual FET) с каскодным включением транзисторов. Во втором каскаде используется токопередающая схема с заземлённой базой, обладающая достаточно высокой частотой среза. Благодаря тому, что полоса усилителя обеспечивается только фазовым сдвигом первого каскада, отпадает необходимость в значительной фазовой коррекции, что обеспечивает естественное усиление сигнала.

Каскад усиления тока выполнен по комплементарной схеме Дарлингтона с тремя ступенями (3-ступенчатый Дарлингтон). В выходном каскаде используются крупные биполярные транзисторы с многоэмиттерной структурой (Pc = 150 Вт) — по 6 штук на канал в двухтактной конфигурации (push-pull).

Применена фирменная технология Luxman OD-beta (метод обратной связи, не зависящий от импеданса нагрузки). Благодаря тщательной проработке базовых характеристик схемы (без обратной связи) достигнута стабильность по постоянному току, позволяющая отказаться от DC-сервоусилителя в области постоянного тока, где ранее требовалась мощная коррекция. Использование единого подхода к коррекции для всех частотных диапазонов обеспечивает единообразное звучание во всей полосе.

В блоке питания применён источник питания с высокой инерционностью (High Inertia Power Supply), ставший возможным благодаря разработке специальных электролитических конденсаторов с превосходными характеристиками мгновенного заряда/разряда. Это минимизирует задержки относительно реального времени музыкального сигнала и обеспечивает стабильное питание. Для достижения ещё более высокой скорости отклика используются крупный тороидальный силовой трансформатор и электролитические конденсаторы ёмкостью 22 000 мкФ × 2.

Используются специальные резисторы для аудио собственной разработки Luxman, повышающие информационную плотность и улучшающие воспроизведение сигналов малого уровня. В основе лежат резисторы с углеродной плёнкой, отличающиеся высоким качеством звука. Для увеличения объёма передаваемой информации были оптимизированы такие параметры, как выбор керамического основания (оксид алюминия), процесс травления, карбонизация, материал и форма выводов, а также метод запрессовки.

Усилена внутренняя фильтрация для подавления помех от цифровых устройств (компьютеров и т.п.), а также от сетевых шумов и электромагнитных помех, что снижает влияние внешних источников.

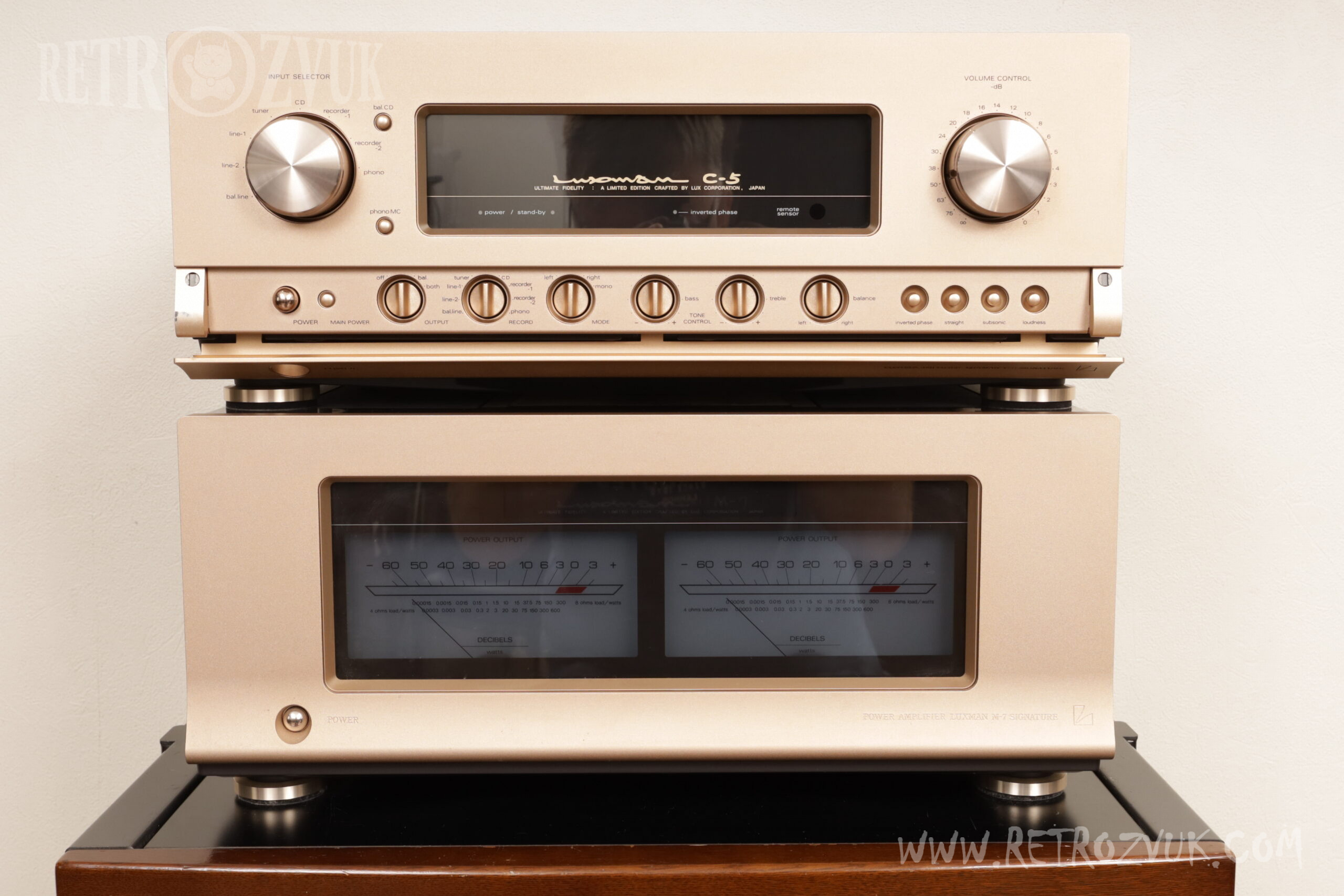

Оснащён крупными измерителями выходной мощности с логарифмической шкалой.

Во входной секции установлены раздельные аттенюаторы для левого и правого каналов с 6-контактным переключением независимых резисторов, позволяющие регулировать уровень без ухудшения качества звука. В модели M-7 improved model, для удобства использования совместно с различными устройствами, предусмотрена референсная позиция (Reference Position), при которой на выходе достигается мощность 100 Вт при входном сигнале 1 В.

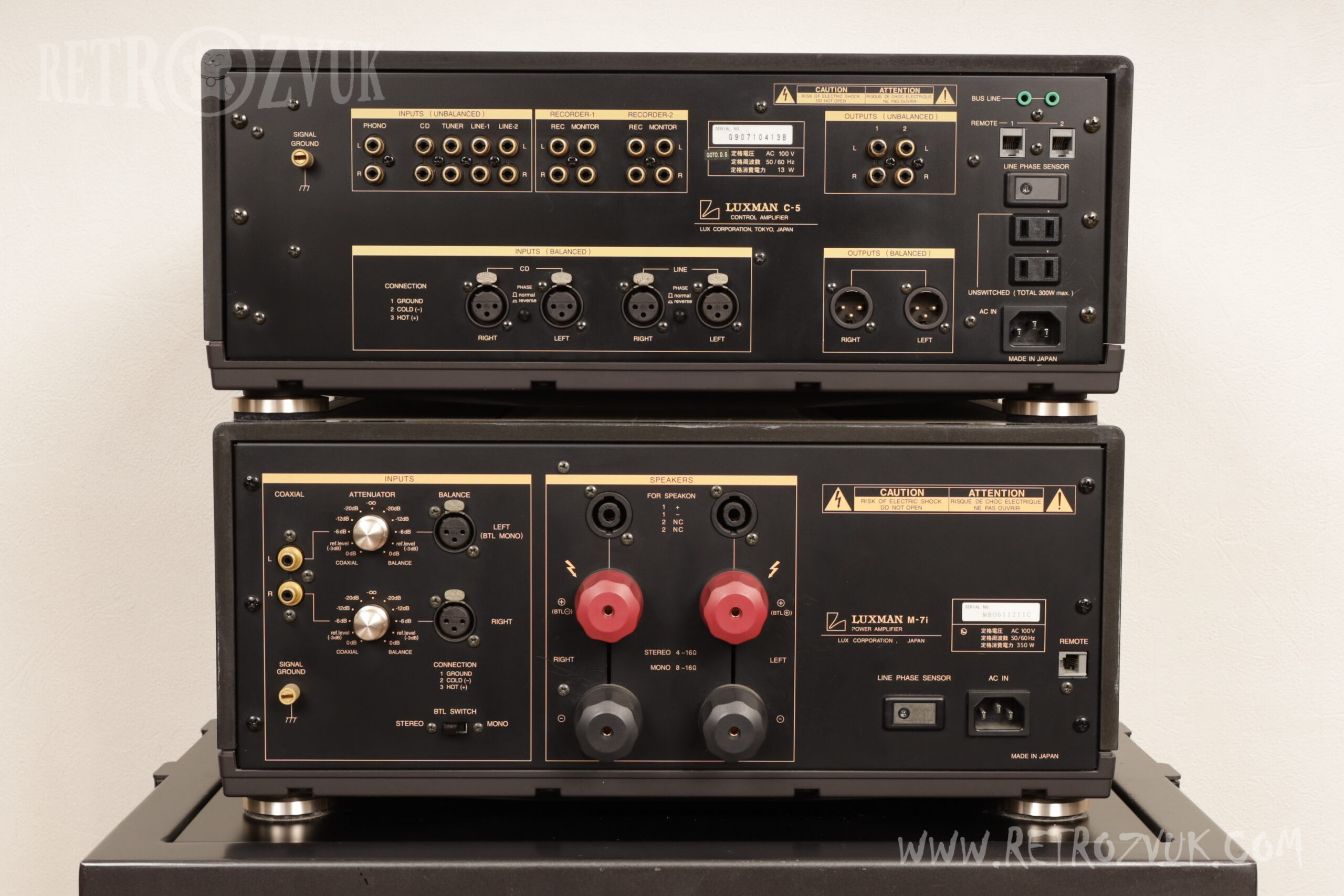

Входные разъемы включают балансные (XLR) и небалансные (RCA). Для подключения акустики используются оригинальные 3-позиционные клеммы Luxman, совместимые с банановыми штекерами и Y-образными наконечниками, а также разъемы Speakon, применяемые в профессиональной звуковой аппаратуре.

Оснащен датчиком фазы сети (Line Phase Sensor), определяющим полярность включения в сеть переменного тока.
