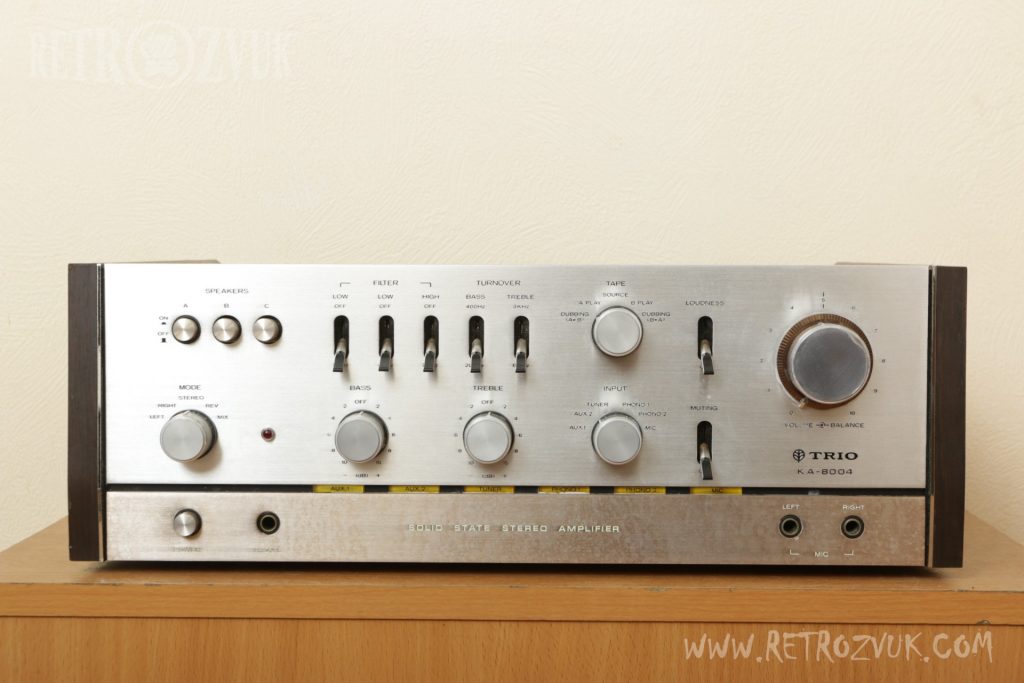

Топовая модель интегрального усилителя Kenwood KA-8004 в своей серии Выпуск 1973
Выходной каскад использует чистую дополнительную цепь для уменьшения искажений усилителя.
В схему эквалайзера входит дифференциальный усилитель с низким уровнем шума, а также используется PNP транзистор на входе.В эквалайзере использует трехступенчатую цепь PNP-NPN-PNP, благодаря этому улучшен динамический диапазон и стабильность.
Для дополнительной цепи используется постоянный ток системы привода для достижения стабильного питания, а также улучшения различных характеристик. Устройство оснащено фильтром высоких частот для того что бы уменьшить помехи, вызванные качеством записи и носителя, а так же схемой защиты по поиску и нейтрализации негативного влияния дрейфа постоянного тока.
Различные переключатели и регуляторы подключены напрямую. Провод выделяется отличным экранированием.
|
Модель |
Стерео усилитель |
||||
|
Часть усилителя мощности |
|||||
|
Мощность звука (IHF) |
300 Вт (4 Ом) 180 Вт (8 Ом) |
||||
|
Общее гармоническое искажение (8 Ом) |
0,2% (на момент выхода) номинальной 0,05% (номинальный выходной -3 дБ) |
||||
|
Интермодуляционное искажение |
0,2% (на момент выхода) номинальной 0,05% (номинальный выходной -3 дБ) |
||||
|
Ширина полосы выхода (IHF) |
6 Гц ~ 45кГц |
||||
|
Отношение SN (замкнутая) |
110 дБ |
||||
|
Остаточный шум (8 Ом) |
0.3мВ (0.012μW) |
||||
|
Входная чувствительность / импеданс |
1,0 / 50кОм |
||||
|
Оптимальное сопротивление нагрузки |
4 Ом ~ 16 Ом |
||||
|
Коэффициент демпфирования |
Более 50 |
||||
|
Выходной терминал |
Динамики, наушники: 4 Ом ~ 16 Ом |
||||
|
Раздел предусилитель |
|||||
|
Входная чувствительность / импеданс |
Phono1: 2.5 мВ / 30 кОм, 50 кОм PHONO2: 2.5 мВ / 50 кОм-тюнер, AUX, воспроизведение кассеты В: 150 мВ / 100кОм ВПК: 2,5 мВ / 50кОм |
||||
|
Отношение С.Н. |
Phono1,2: 70 дБ Тюнер, AUX, воспроизведение кассеты, В: 80 дБ MIC: 70 дБ |
||||
|
Максимально допустимая вход (1 кГц) |
560 мВ (ПП) |
||||
|
Выходной уровень / импеданс |
|
||||
|
Частотная характеристика |
Тюнер, AUX, воспроизведение кассеты: 20 Гц ~ 50 кГц +0 -2 дБ MIC: 50 Гц ~ 10 кГц +0 -1 дБ |
||||
|
Регулятор тембра |
|
||||
|
Фильтр |
Нижние: 20 Гц, 40 Гц, 18 дБ/окт Высокие: 7 кГц, 6 дБ/окт |
||||
|
Регулятор тона (номинальный выходной -30 дБ) |
100 Гц + 8 дБ 10 кГц + 3 дБ |
||||
|
Общие |
|||||
|
Напряжение питания |
AC 100В / 117В, 50Гц / 60Гц |
||||
|
Номинальная потребляемая мощность |
135 Вт |
||||
|
Внешние размеры |
435 × 153 × 300 мм |
||||
|
Вес |
12.9 кг |
||||
