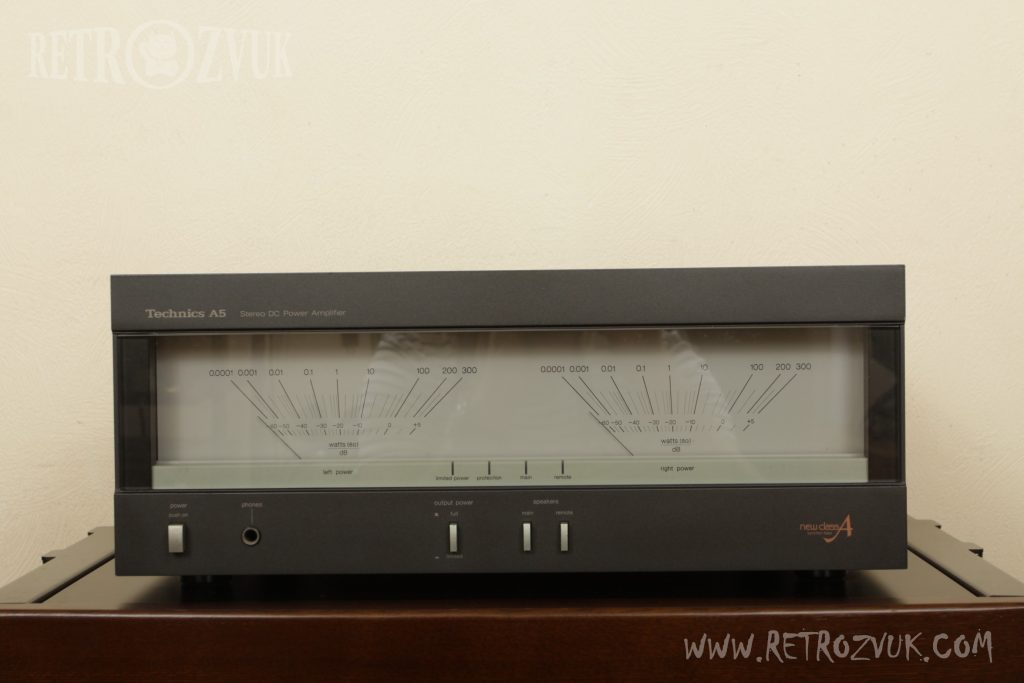

Усилитель мощности. Производство Япония. Выпуск 1980 г.
Стерео усилитель мощности дополнительно по сравнению с предшественниками оснащенный линейной схемой обратной связи, которая состоит из схемы синхронного смещения и блока питания концентратора. Данная схема разработана с внедрением множественной обратной связи и позволяет достичь теоретического значения искажения равного 0. Выходной каскад всегда в активном состоянии каждый входной транзистор работает синхронно с циклом подачи смещения, переключение искажения исключено. Выходной каскад держит подходящую рабочую точку и с учетом действия высокоскоростного диода устранено искажение кроссовера. Интеграция блока питания и выходного каскада позволила избавиться от негативного влияния электромагнитного поля. В блоке питания используются четыре электрохимических конденсатора мощностью 10 000 мкФ.
Измеритель мощности считывает от 0,0001 Вт до 300 Вт. Есть возможность ограничить мощность до 30 Вт в зависимости от необходимости при этом данная функция снижает энергопотребление.
| Модель | Стерео усилитель мощности | ||||
| Номинальная мощность (от 20 Гц до 20 кГц) |
|
||||
| Общий коэффициент гармонических искажений |
|
||||
| ТИМ | неизмеримо | ||||
| Пропускная способность | От 5 Гц до 100 кГц (THD 0,007%) | ||||
| Частотная характеристика | DC ~ 20 кГц +
0 – 0,1 дБ DC ~ 200 кГц + 0 – 3 дБ |
||||
| Отношение S/N | 123 дБ | ||||
| Остаточный шум | 100 мкВ | ||||
| Фактор сброса | 140 (8 Ом) | ||||
| Сопротивление нагрузки | Основной или удаленный: от 4 Ом до 16 Ом
Основной или удаленный: от 8 Ом до 16 Ом |
||||
| Входная чувствительность / импеданс | 1 В/47 кОм | ||||
| Диапазон индикации выходного измерителя | От 0,0001 Вт до 300 Вт – от 60 дБ до +5 дБ | ||||
| Напряжение питания | AC 100 В, 50 Гц/60 Гц | ||||
| Потребляемая мощность | Полная: 330 Вт
100 Вт |
||||
| Внешние размеры | 430 × 178 × 416 мм | ||||
| Вес | 18,4 кг |
