Technics SE-A100

Усилитель интегральный. Производство Япония. Выпуск 1985-89 гг.

Стерео усилитель Class AA. Усилитель напряжения и усилитель тока расположены в отдельных блоках, таким образом, сокращаются искажения напряжения входного сигнала. Тоже самое касается и усилителя тока. В SE-A100 по два усилителя тока и напряжения слева и справа. В общей сложности 4, конфигурация VC-4. Усилитель управления напряжением конфигурации Дарлингтона с выходным транзистором дифференциального каскада и двойным полевым транзистором, используемые усилители с минимальными погрешностями. Для усилителя тока, характеризующегося высокой скоростью нарастания, также используется полевые транзисторы, конфигурация Дарлингтона с параллельным входным транзистором. Выходной каскад способен подавать большой ток с пропускной способностью 50 А/мкс.

Блок питания включает в себя несколько трансформаторов, отдельный, как для усилителя тока, так и для левой и правой части усилителя напряжения. Оснащен электролитическими конденсаторами.

Силовой трансформатор высокого качества с использованием проводов из бескислородной меди. Кроме того, для изоляции используется специальная смола, а также тройной магнитный экран, позволяющие нейтрализовать погрешности, вызываемые вибрациями или магнитным потоком.

Для подавления электромагнитных излучений, вызванных большими токами используется специальный блок питания, направленный на подавление этих самых излучений. Верхняя пластина весом в 2,3 кг и 3мм толщиной в сочетании с 2мм слоем изоляции из резины нижней части трансформатора, подавляют механические вибрации и магнитные излучения.

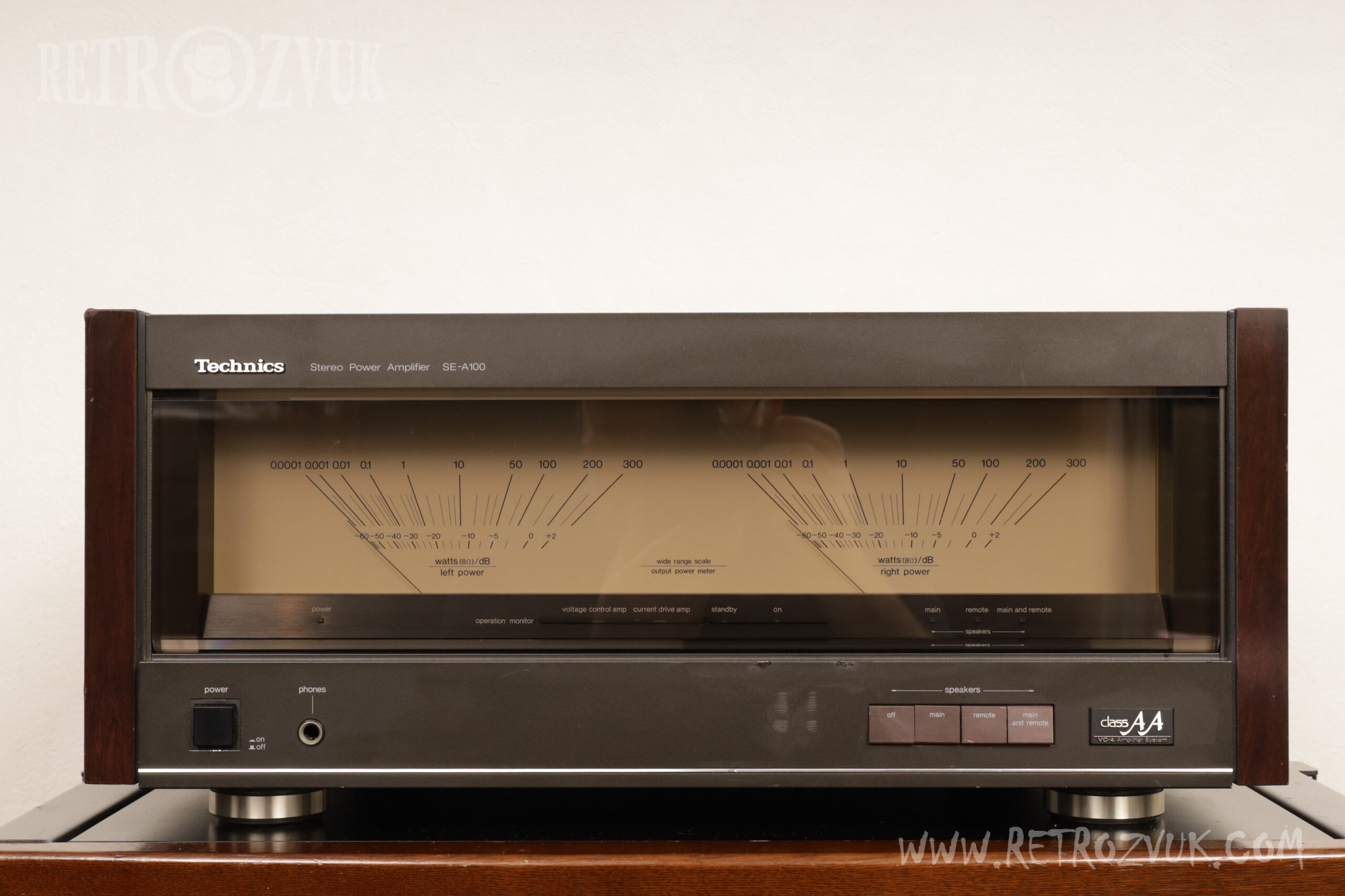

Провода для заземления из бескислородной меди с увеличенной толщиной. Устройство оснащено функцией памяти после выключения питания. Измеритель мощности с широким диапазоном от 0.0001Вт до 300 Вт. Передняя панель толщиной 10 мм. Так же имеются индикаторы VC-4 для контроля за усилителями напряжения и тока. Кабель питания толщиной 7,4 мм с сердечником из бескислородной меди.
