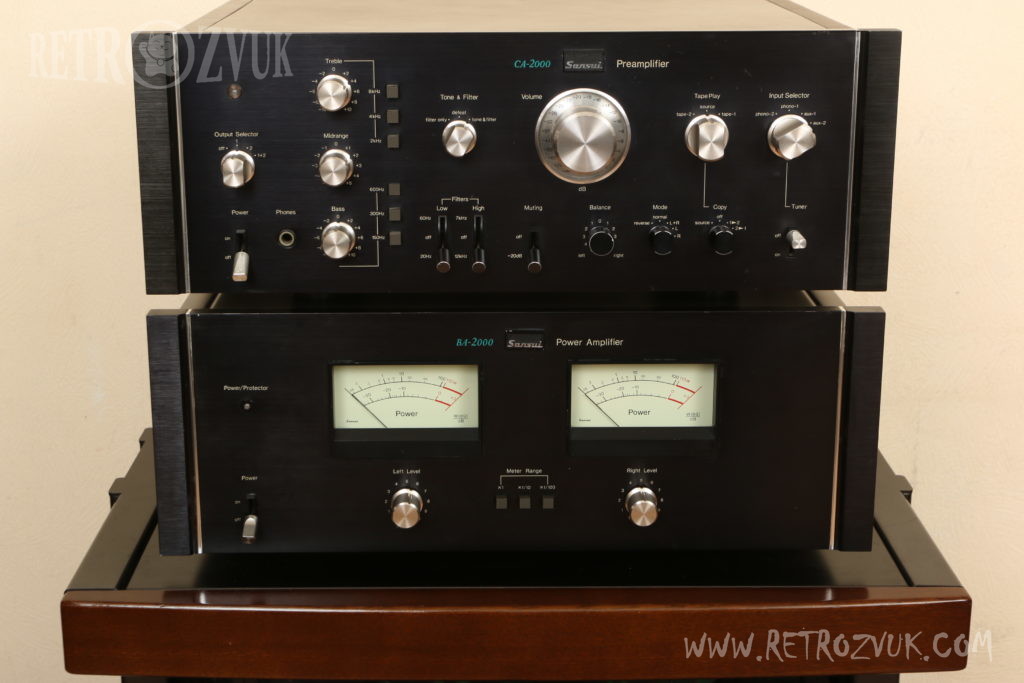

Sansui CA-2000
Усилитель. Производство Япония. Выпуск 1976 г.
Управляющий усилитель SANSUI CA-2000. Конфигурация схемы эквалайзера представлена одним дифференциальным входным каскадом с цепью постоянной токовой нагрузки, а на завершающем этапе используется схема класса А с полюсовым подключением. В схеме использованы малошумящие транзисторы, обеспечивающие стабильную работу в широком диапазоне.
Sansui BA-2000
Усилитель мощности Производство Япония. Выпуск 1976 г.
Стереоусилитель мощности направленный на достижение высокой производительности.
Применяемый параллельный двухтактный метод с использованием высокоскоростных транзисторов с равномерными характеристиками каждого канала, ток проходящий в каждом транзисторе уменьшается вдвое, выбираются рабочие точки с лучшей линейностью, что позволяет непрерывно получать стабильно высокую входную мощность при этом имея низкое соотношение искажений в широкополосном диапазоне.
Sansui BA-2000
| Эффективный выходная мощность (работа обоих каналов) |
| ||||
| Выходная полоса пропускания (IHF) | 5 Гц до 50 кГц (8 Ом, THD 0,05%) | ||||
| Общий коэффициент гармонических искажений |
| ||||
| Коэффициент интермодуляционных искажений | 0,03% или менее (70 Гц: 7 кГц = 4: 1, SMPTE) | ||||
| Частотные характеристики (выход 1 Вт) | От 5 Гц до 100 кГц + 0 -1 дБ | ||||
| Разделение каналов | 75 дБ или более (1 кГц) | ||||
| Отношение S/N | 115 дБ или более (IHF, сеть, короткое замыкание) | ||||
| Входная чувствительность/импеданс | 1000 мВ / 50 кОм (1 кГц) | ||||
| Потребляемая мощность | 245 Вт (номинальная) 910 Вт (максимальная) | ||||
| Максимальные внешние размеры | 460 × 176 × 415 мм | ||||
| Вес | 18,3 кг |
Sansui CA-2000
| Выходное напряжение (номинальная мощность) | Выход предусилителя: выходной сигнал 1 В (Pin/Din): 150 мВ/30 мВ |
| Максимальное выходное напряжение (1 кГц) | 12 В (THD 0,1% или менее) |
| Общий коэффициент гармонического искажения (Aux) | 0,03% или менее |
| Коэффициент искажения интермодуляции (Aux, 70 Гц: 7 кГц = 4: 1, SMPTE) | 0,03% или менее |
| Частотная характеристика (номинальная мощность) | От 10 Гц до 80 кГц + 0,5 дБ |
| Отклонение RIAA (от 20 Гц до 20 кГц) | ± 0,2 дБ |
| Разделение каналов (номинальный выход, 1 кГц) | 60 дБ или более |
| SN (IHF, сеть A, короткое замыкание) | Phono 1: более 75 дБ Aux, Кассетная лента: 90 дБ или более |
| Входная чувствительность / импеданс (номинальный выход, 1 кГц) | Phono 1: 2 мВ, 4 мВ, 8 мВ / 30 кОм, 50 кОм, 100 кОм Phono 2: 2 мВ / 50 кОм Aux, тюнер, воспроизведение кассеты: 150 мВ / 50 кОм |
| Максимально допустимый входной сигнал Phono | 1000 мВ (1 кГц, THD 0,1%, входная чувствительность 8 мВ) |
| Управление тональностью | Низкие частоты: ± 10 дБ (30 Гц) Среднечастотный диапазон: ± 5 дБ (1,5 кГц) Высокие частоты: ± 10 дБ (20 кГц) |
| Селектор тембра | Бас: 600 Гц, 300 Гц, 150 Гц. Высокие частоты: 2 кГц, 4 кГц, 8 кГц |
| Фильтр низких частот | -3 дБ (20 Гц), 12 дБ / окт. -3 дБ (60 Гц), 12 дБ / окт. |
| Фильтр высоких частот | -3 дБ (7 кГц), 6 дБ / окт. -3 дБ (12 кГц), 12 дБ / окт. |
| Приглушение | -20 дБ |
| Расход энергии | 20 Вт |
| Внешние размеры | 460 × 176 × 345 мм |
| Вес | 9,9 кг |
