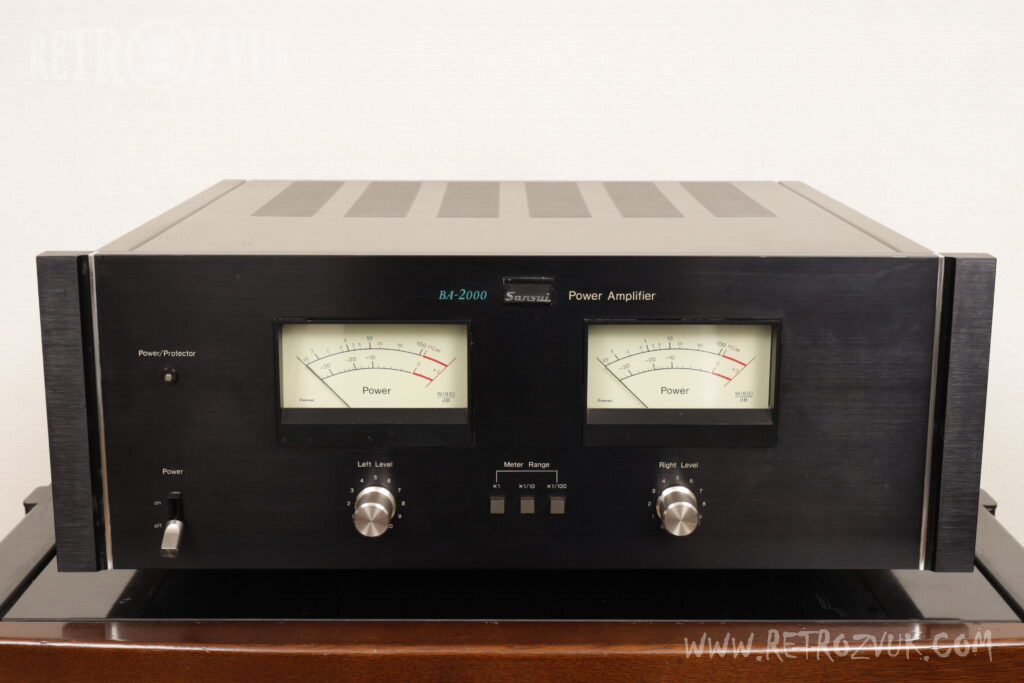

Sansui BA-2000

Усилитель мощности Производство Япония. Выпуск 1976 г.

Стереоусилитель мощности направленный на достижение высокой производительности.

Применяемый параллельный двухтактный метод с использованием высокоскоростных транзисторов с равномерными характеристиками каждого канала, ток проходящий в каждом транзисторе уменьшается вдвое, выбираются рабочие точки с лучшей линейностью, что позволяет непрерывно получать стабильно высокую входную мощность при этом имея низкое соотношение искажений в широкополосном диапазоне.

Конфигурация схемы с предварительным усилением имеет две ступени усиления класса А с активной нагрузкой, ведущая ступень становится параллельной в трехступенчатом соединении Дарлингтона. Используемый двойной транзистор с равномерными рабочими точками, обладает высоким диапазоном рабочих температур, повышает устойчивость среднего значения и контролирует баланс постоянного тока, делая сигнал более стабильным. Позитивно повлияло на качество звучания использование высокопроизводительных компонентов, таких как малошумящие транзисторы, конденсаторы с низким уровнем утечки и небольшими потерями, сопротивление с предохранителем.

Для источника питания используется двухмоторный тороидальный трансформатор, с мощным кремниевым выпрямителем и электролитическим конденсатором большой емкости.

Для защиты выходного транзистора устанавливается цепь ограничения тока и датчик контроля температуры, для защиты динамиков используется схема обнаружения постоянного тока, при срабатывании защитных функций срабатывает индикатор передней панель и горит красным.

Усилитель оснащен измерителем мощности с отличной отслеживаемостью для контроля уровня выходного сигнала и баланса левого и правого каналов. Структура усилителя позволяет исключить взаимные помехи за счет разделения блоков по секциям, при этом экранированная линия минимальная за счет близкого расположения блоков.

Особое внимание уделено системе теплоотвода, которая включает в себя четыре конвекционных радиатора общим объемом 1200 куб. см., дополнительно поглощающая холодный воздух снизу.
