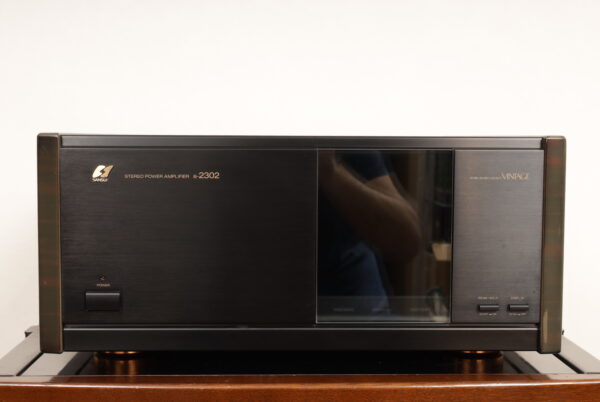

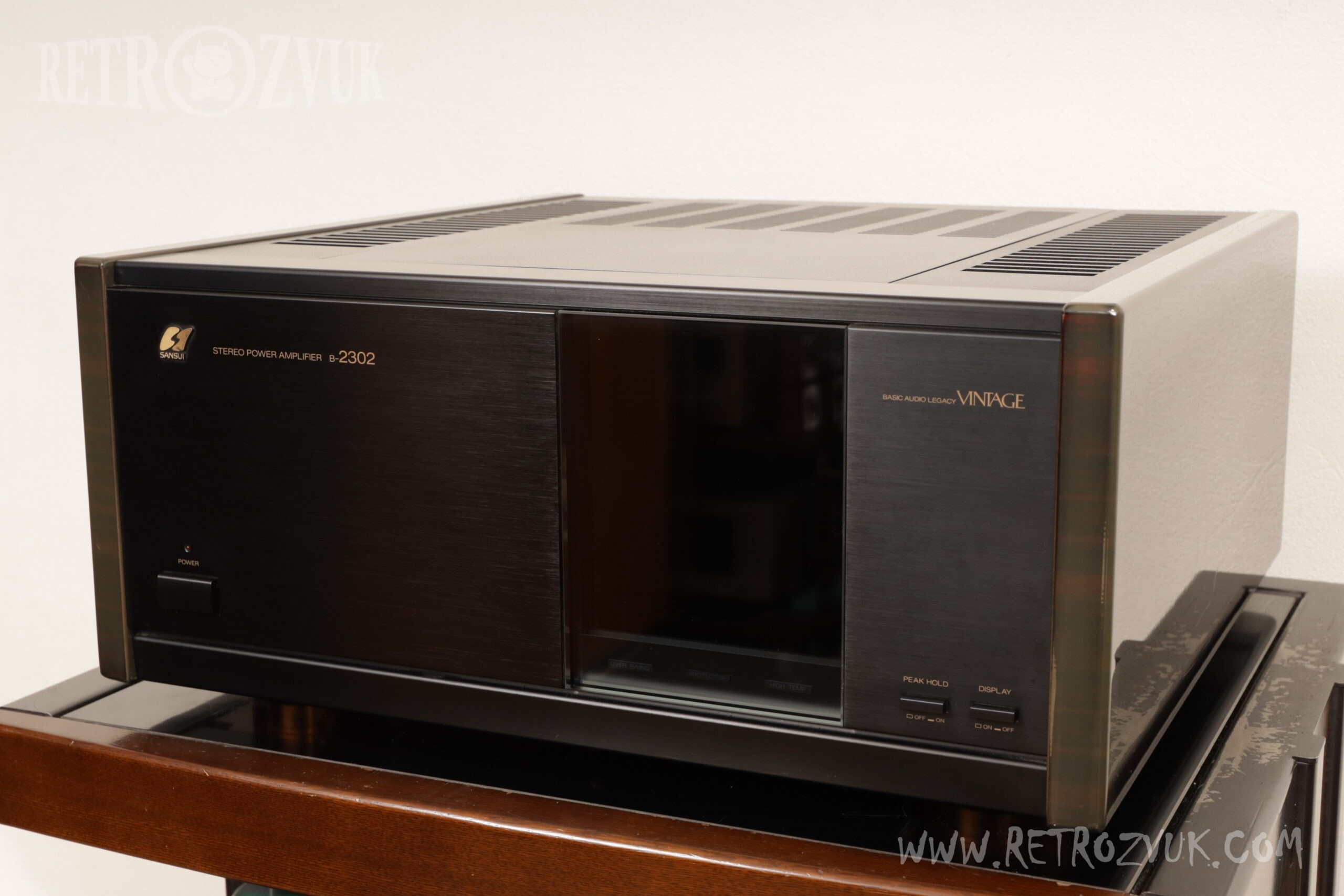

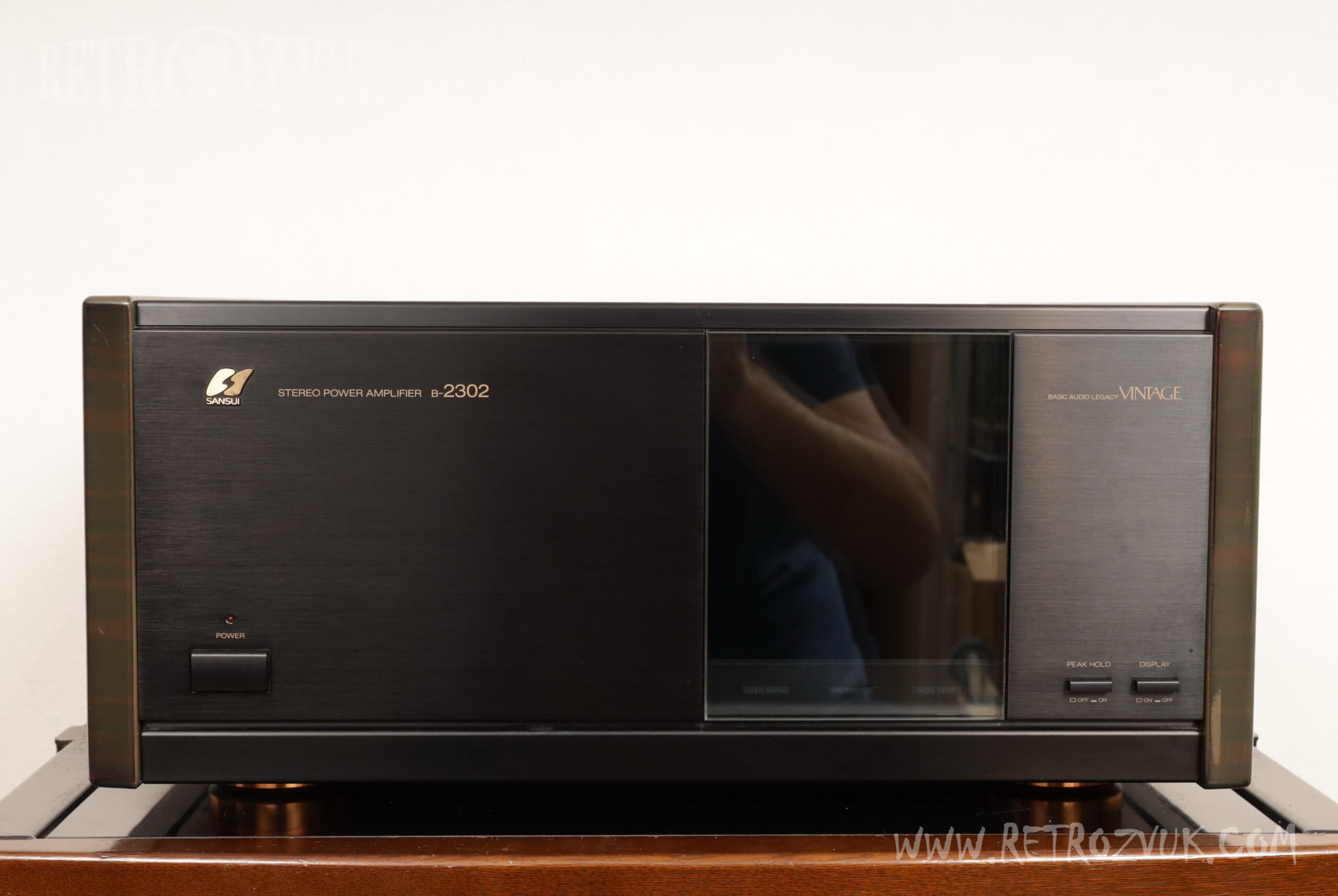

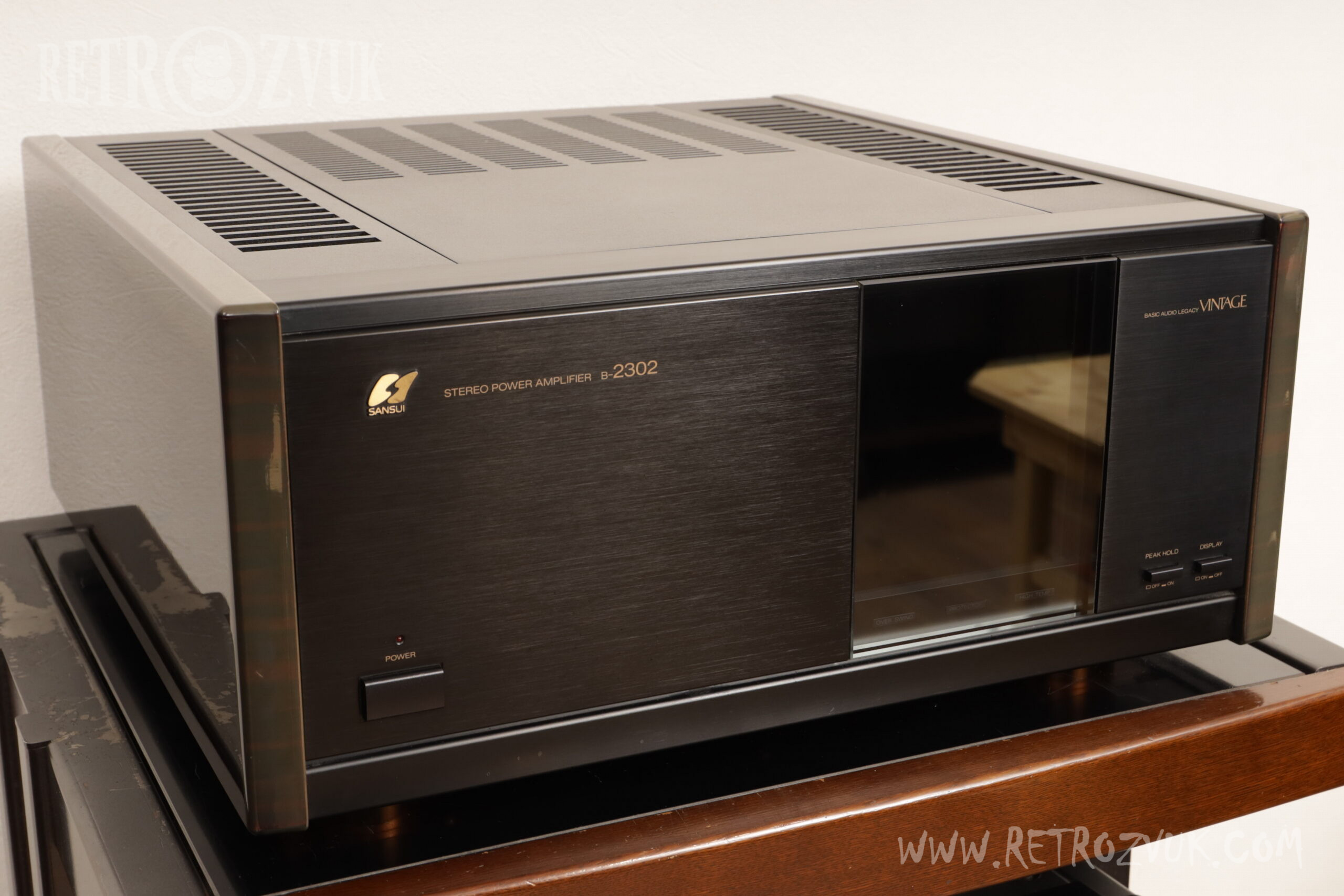

Sansui B-2302

Sansui B-2302

Усилитель. Производство Япония. Выпуск 1990 г

Стереоусилитель мощности, который обеспечивает высококачественный звуковой баланс путем тщательного изучения всех элементов схем, деталей и механизмов.

Чтобы реализовать настоящий балансный усилитель, в B-2302 VINTAGE используется симметричная схема α-X, состоящая из симметричного выходного каскада, новой алмазной дифференциальной схемы и симметричного источника питания.

Выходной каскад использует сбалансированный выходной каскад, который одинаково возбуждает динамик с обоих концов, как с горячего, так и с холодного. Это принципиально исключает ухудшение качества звука из-за заземления, устраняет искажения, вызванные электродвижущей силой задней части динамика, и обеспечивает мощный и точный привод динамика. В случае типичного усилителя с BTL-подключением два усилителя работают независимо, что приводит к различию характеристик и возможности нарушения симметрии выходного сигнала.Нет проблем.
Кроме того, NFB имеет уникальную сбалансированную конфигурацию обратной связи с перекрестиями, идущими от выхода горячей стороны к входу холодной стороны и от выхода холодной стороны к входу горячей стороны. В результате NFB двух усилителей на горячей и холодной стороне работают вместе, улучшая характеристики, в результате чего получается сбалансированный выходной каскад, который работает как один усилитель.

Для воплощения идеального балансного усиления модель B-2302 VINTAGE оснащена α-X балансной схемой, состоящей из трех ключевых компонентов:

• Балансный выходной каскад

• Новая алмазная дифференциальная схема (NEW Diamond Differential Circuit)

• Балансный блок питания

Балансный выходной каскад

Выходной каскад построен по симметричной схеме, где акустическая система управляется одинаково по горячей (Hot) и холодной (Cold) линиям. Это полностью исключает:

• Ухудшение звука из-за влияния земли (ground loop).

• Искажения, вызванные обратной ЭДС динамиков.

В отличие от традиционных BTL-усилителей, где два усилителя работают независимо и могут создавать асимметрию сигнала, α-X схема обеспечивает идеальную синхронизацию.

Обратная связь (NFB) реализована по перекрестной балансной схеме:

• Сигнал с горячего выхода подается на холодный вход.

• Сигнал с холодного выхода — на горячий вход.
  Это превращает два усилителя в единую систему с взаимным улучшением характеристик.

Транзисторы NM-LAPT (Non-Magnetic Linear Amplification Power Transistor)

Выходной каскад построен на биполярных транзисторах NM-LAPT, специально разработанных для аудио:

• Мощность рассеивания (Pc): 200 Вт (оптимально для высокомощного усиления).

• Многоэмиттерная структура — увеличенный ток и линейность.

• Узкая базовая область — повышение частоты среза (fT = 60 МГц, что в 3 раза выше, чем у обычных транзисторов).

• Отсутствие никелевого покрытия (источник магнитных искажений).

• Бессвинцовые выводы из чистой меди (минимизация магнитных помех).

Конфигурация выходного каскада:

• 8 транзисторов NM-LAPT на канал.

• Балансный drive + 4-канальное параллельное включение (Push-Pull).
  Результат: высокая детализация, точная звуковая сцена.

Новая алмазная дифференциальная схема (NEW Diamond Differential Circuit)

Обычные балансные усилители требуют инвертирующего каскада для формирования противофазного сигнала. В B-2302 VINTAGE это не нужно:

• Горячий и холодный сигналы подаются напрямую на дифференциальный усилитель с 2 входами и 2 выходами.

• Далее сигнал передается на алмазную дифференциальную схему, которая имеет 4 выхода и управляет выходным каскадом в балансном режиме.

Улучшенные характеристики:

• Входной каскад: 4 низкошумящих FET в каскодном включении (источник с общим затвором + общим стоком).

• Высокая линейность и стабильность при изменении нагрузки.

• Скорость нарастания (Slew Rate): ±350 В/мкс — отсутствие TIM-искажений (Transient Intermodulation Distortion).

Балансный блок питания

Обычные источники питания имеют общую землю, что приводит к:

• IHM-искажениям (Interference Hum Modulation) из-за наводок по земле.

• Проникновению сетевых помех.

Решение в B-2302 VINTAGE:

• Трансформатор без средней точки (center-tap).

• Двойной мостовой выпрямитель.

• Полная изоляция от земли (closed-loop).
  Результат: чистый звук без фона и наводок.

Компоненты премиум-класса

1. Резисторы — углеродные с золотым покрытием.

2. Конденсаторы — стирольные с медной фольгой и OFC-выводами.

3. Эмиттерные резисторы — керамические Lambda II.

4. Катушки фазовой коррекции — OFC в медном корпусе.

5. Электролиты — Silkmic (шелковые сепараторы) и AXF (низкоимпедансные).

6. Платы — OFC с прокатанной медью (лучшее высокочастотное поведение).

Мощный трансформатор и выпрямитель

• Тороидальный трансформатор 1.4 кВА (сопоставим с усилителями вдвое большей мощности).

• Сверхбыстрые диоды с золотым покрытием (минимум пульсаций).

• Конденсаторы Great Pure Focus и Silmic Super Gold.

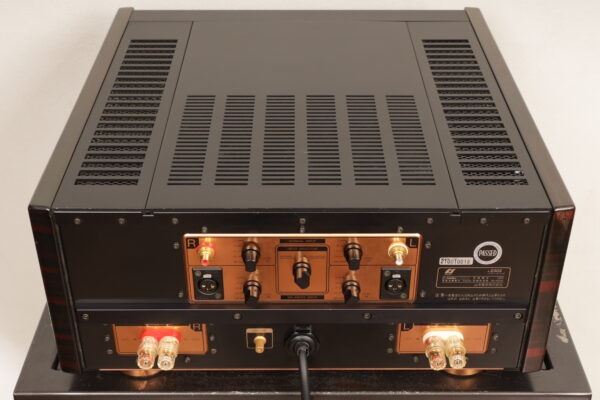

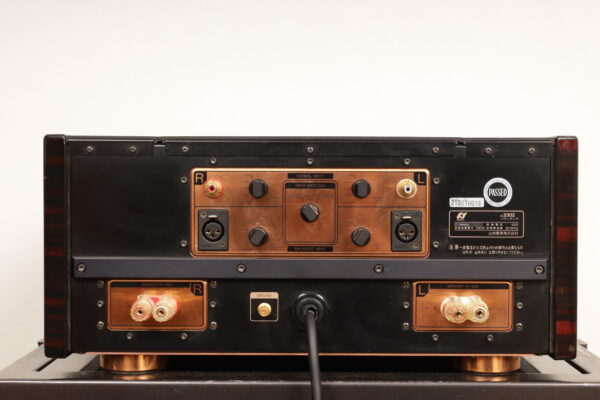

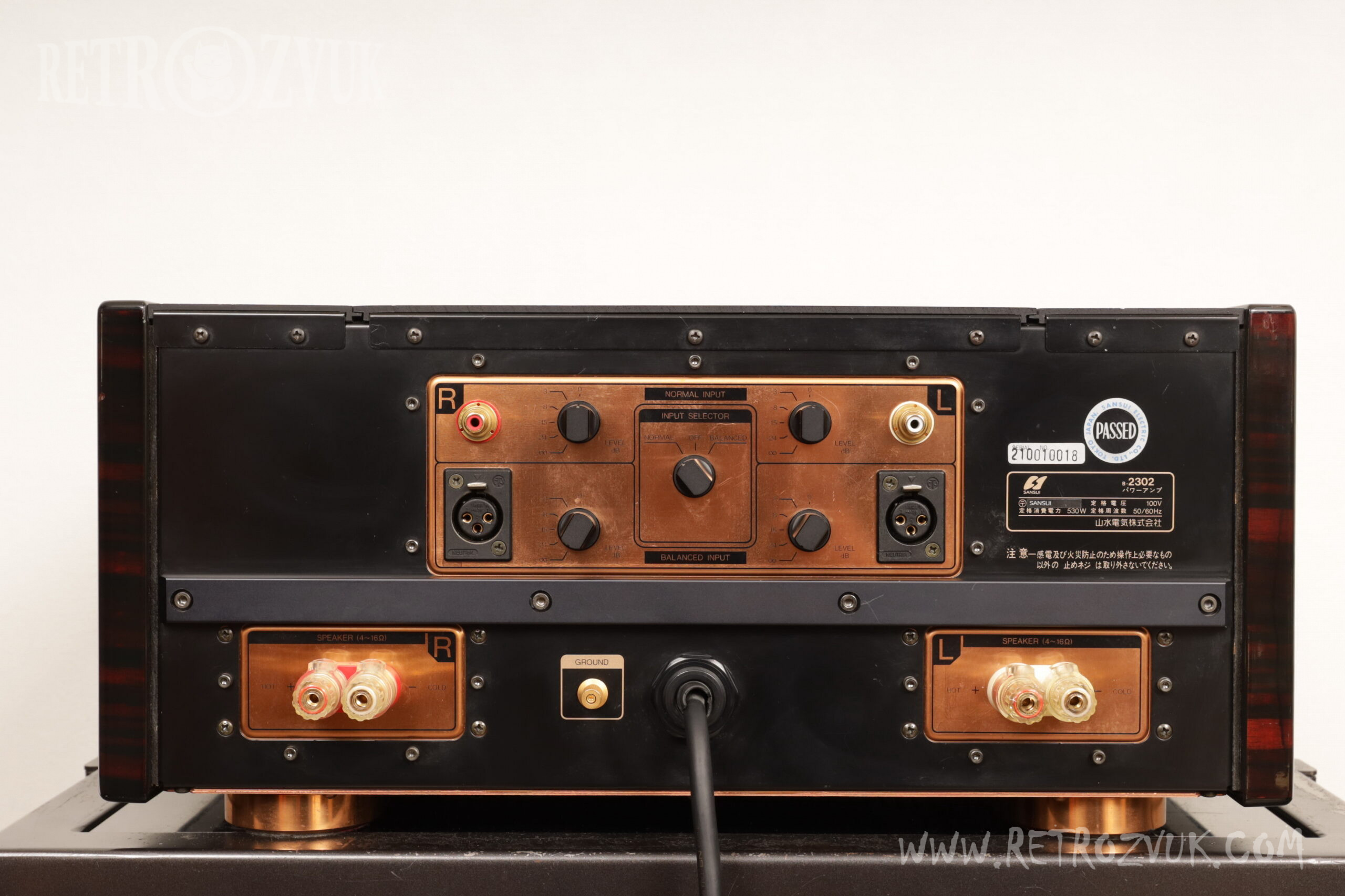

Разъемы и подключение

• XLR: Neutrik (Швейцария).

• RCA и клеммы: WBT (OFC + 24-каратное золочение, точность < 0.02 мм).

• Двойные клеммы — поддержка би-вайринга и толстых кабелей.

• Кабель питания: 6N OFC (99.9999% медь) с антивибрационной изоляцией.

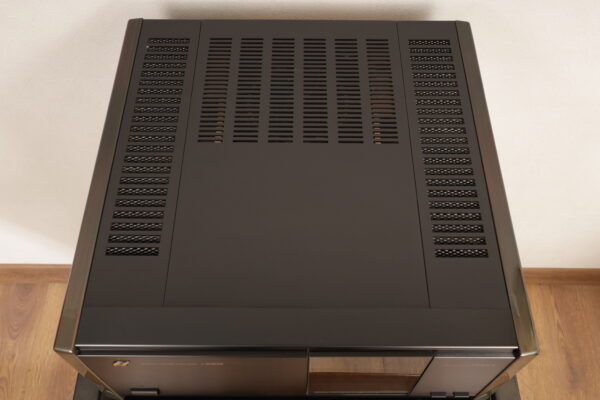

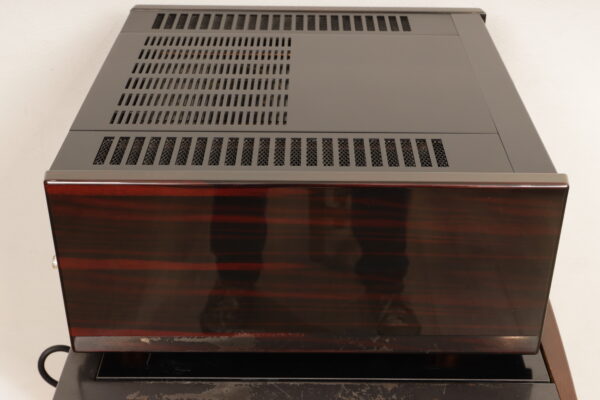

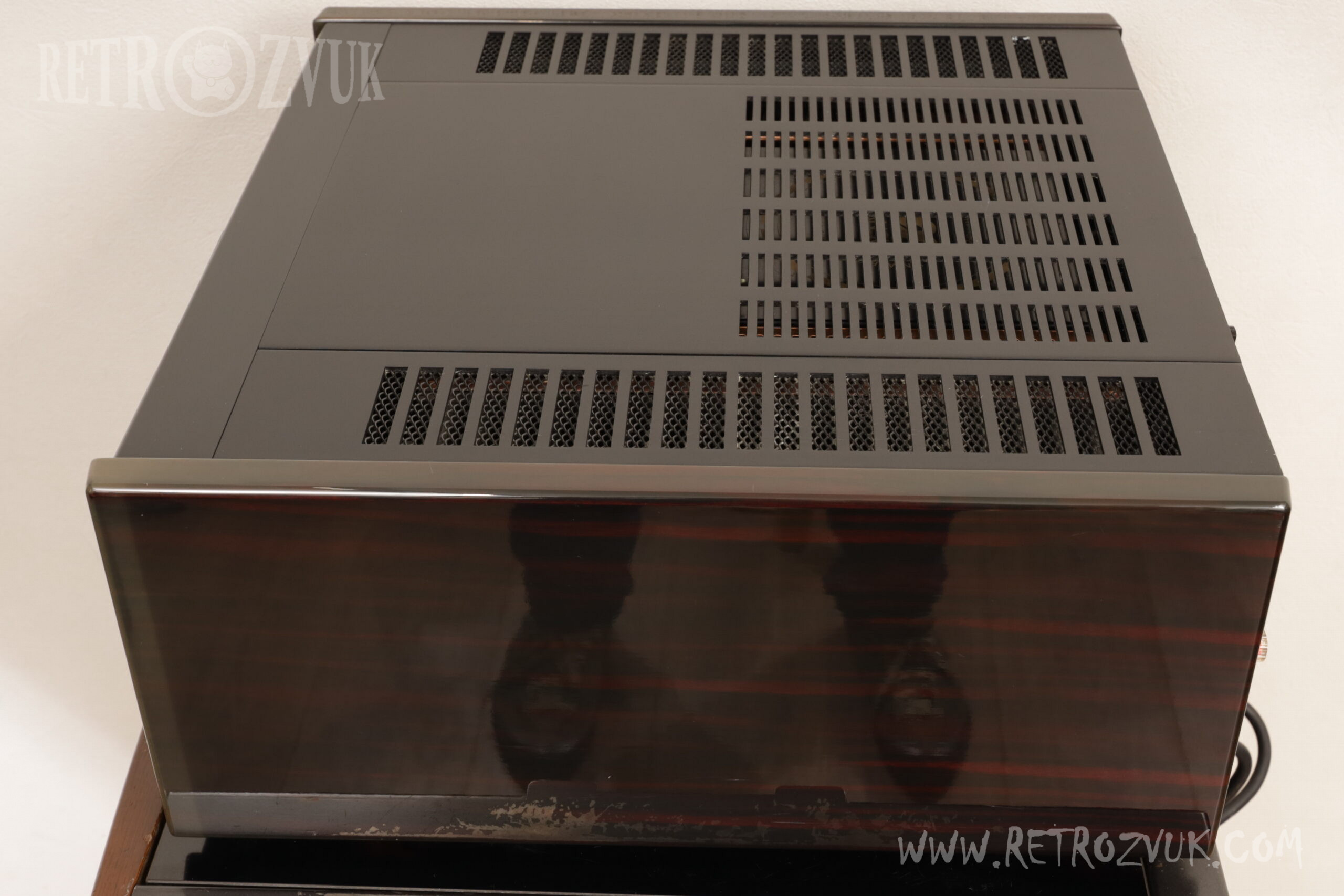

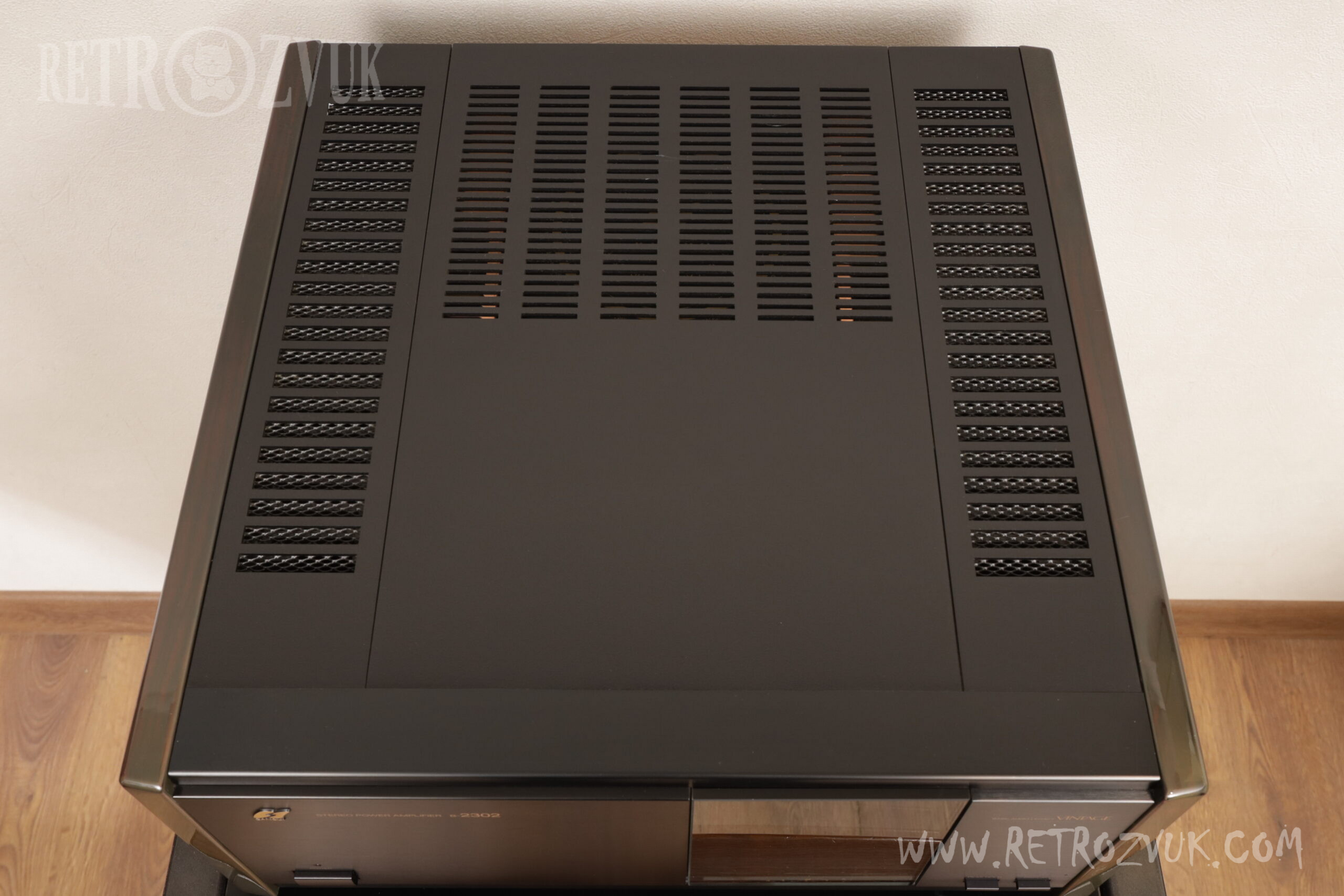

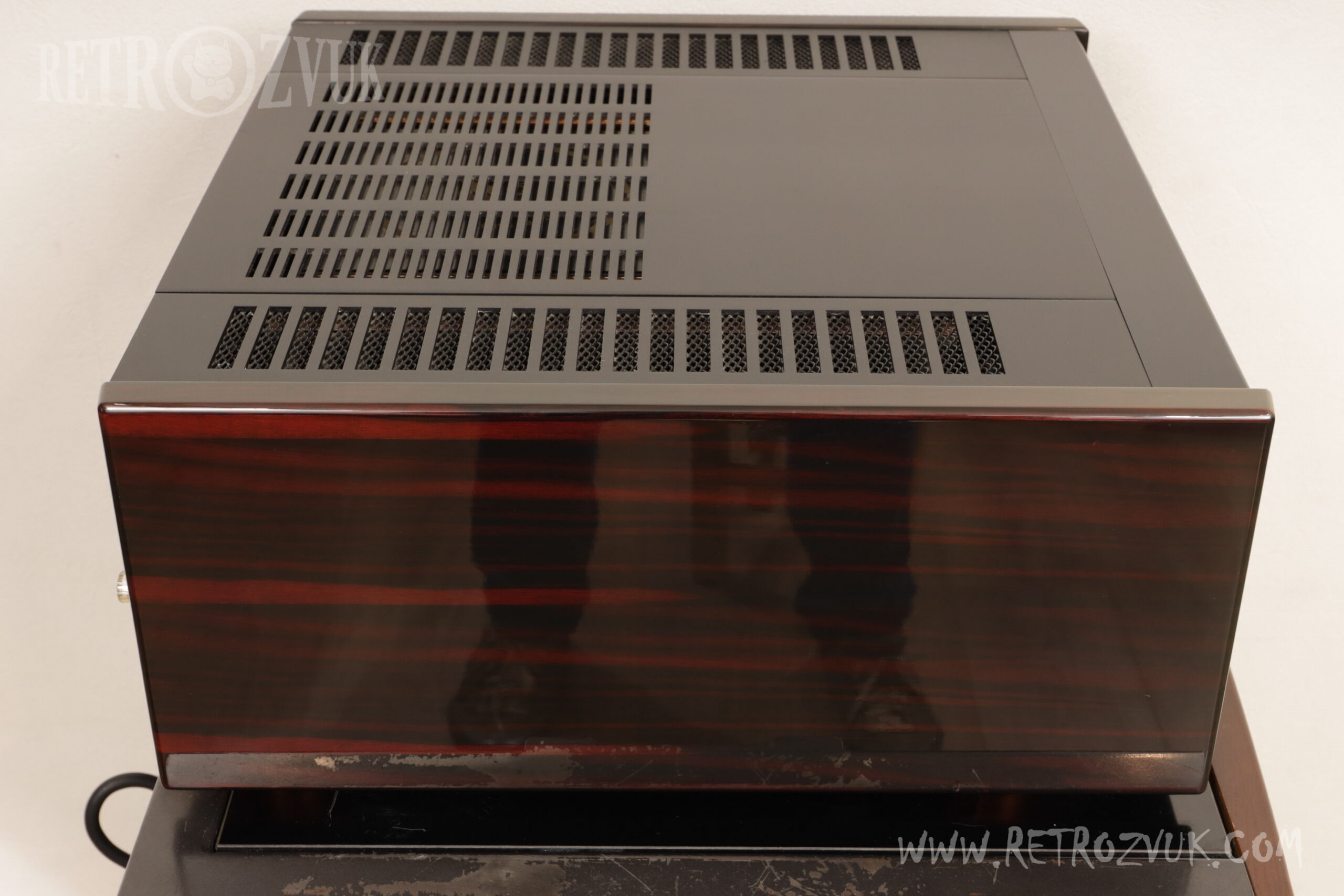

Конструкция

• Twin Mono + симметричная компоновка.

• Блок питания — в центре, усилители — симметрично по бокам.

• Медный корпус — защита от вибраций и магнитных полей.

• Радиаторы — алюминий с фторопластовым покрытием (подавление резонанса).

Дополнительные функции

• Переключатель балансный/небалансный вход.

• 6-позиционный аттенюатор на углеродных резисторах.

• ЖК-индикатор мощности с пиковым режимом.

• Защита от перегрузки, КЗ и перегрева.
