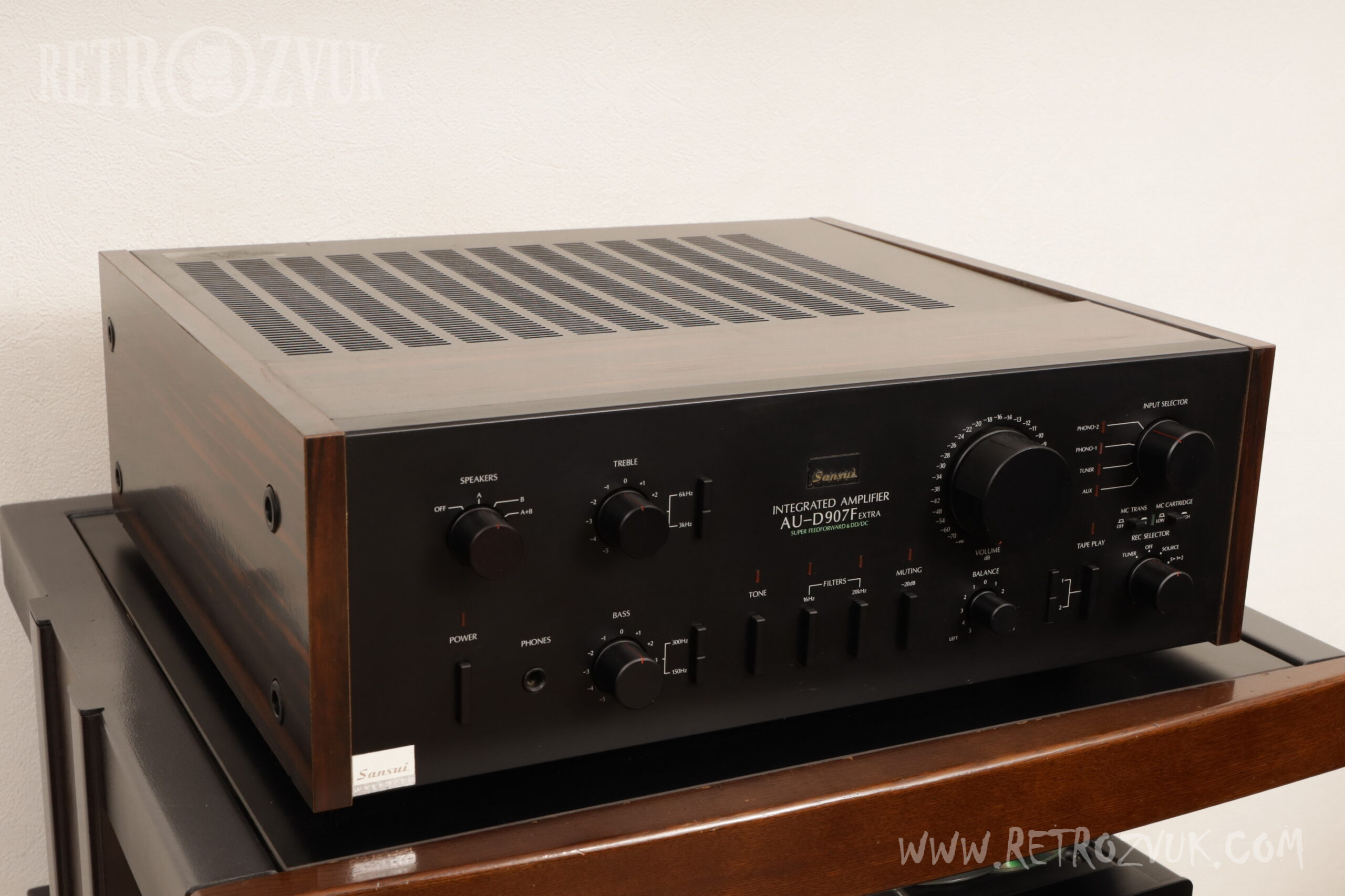

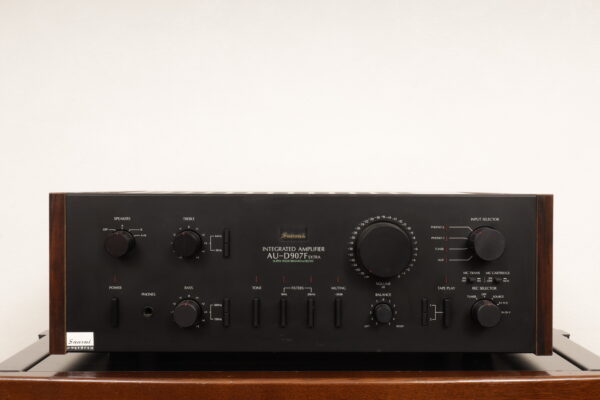

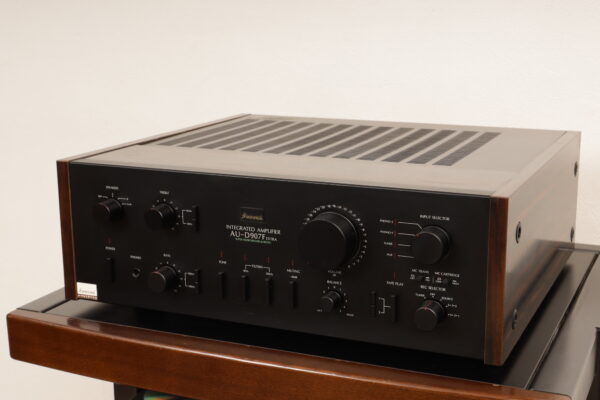

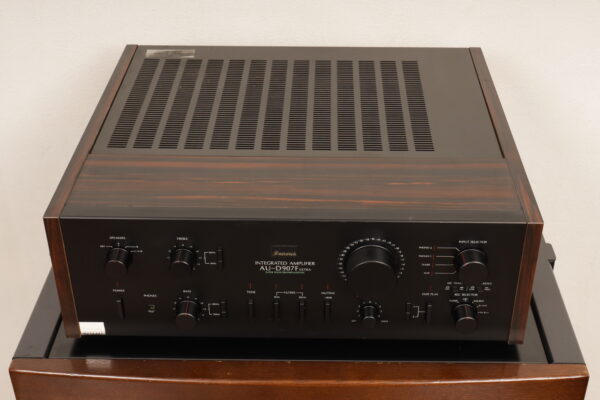

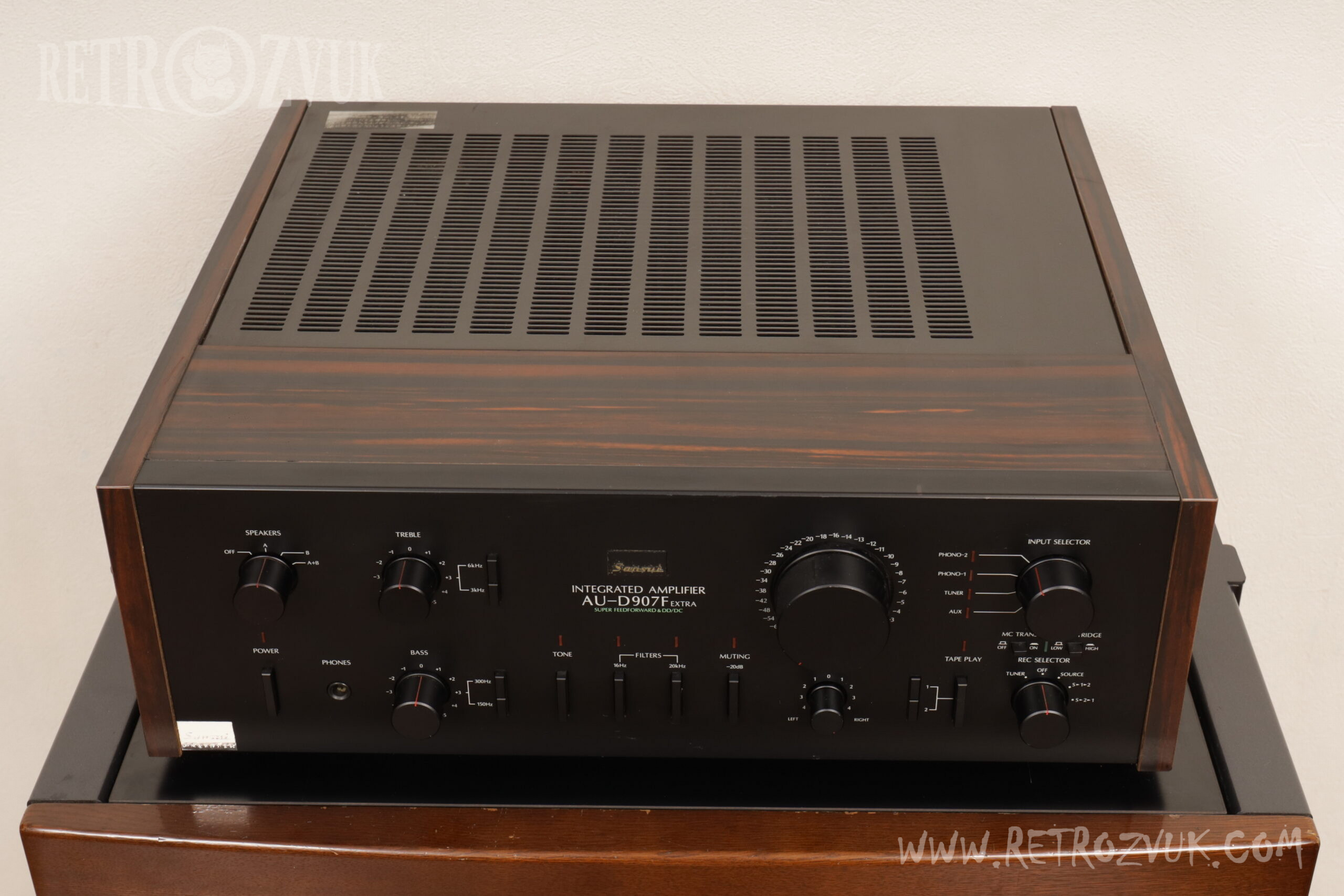

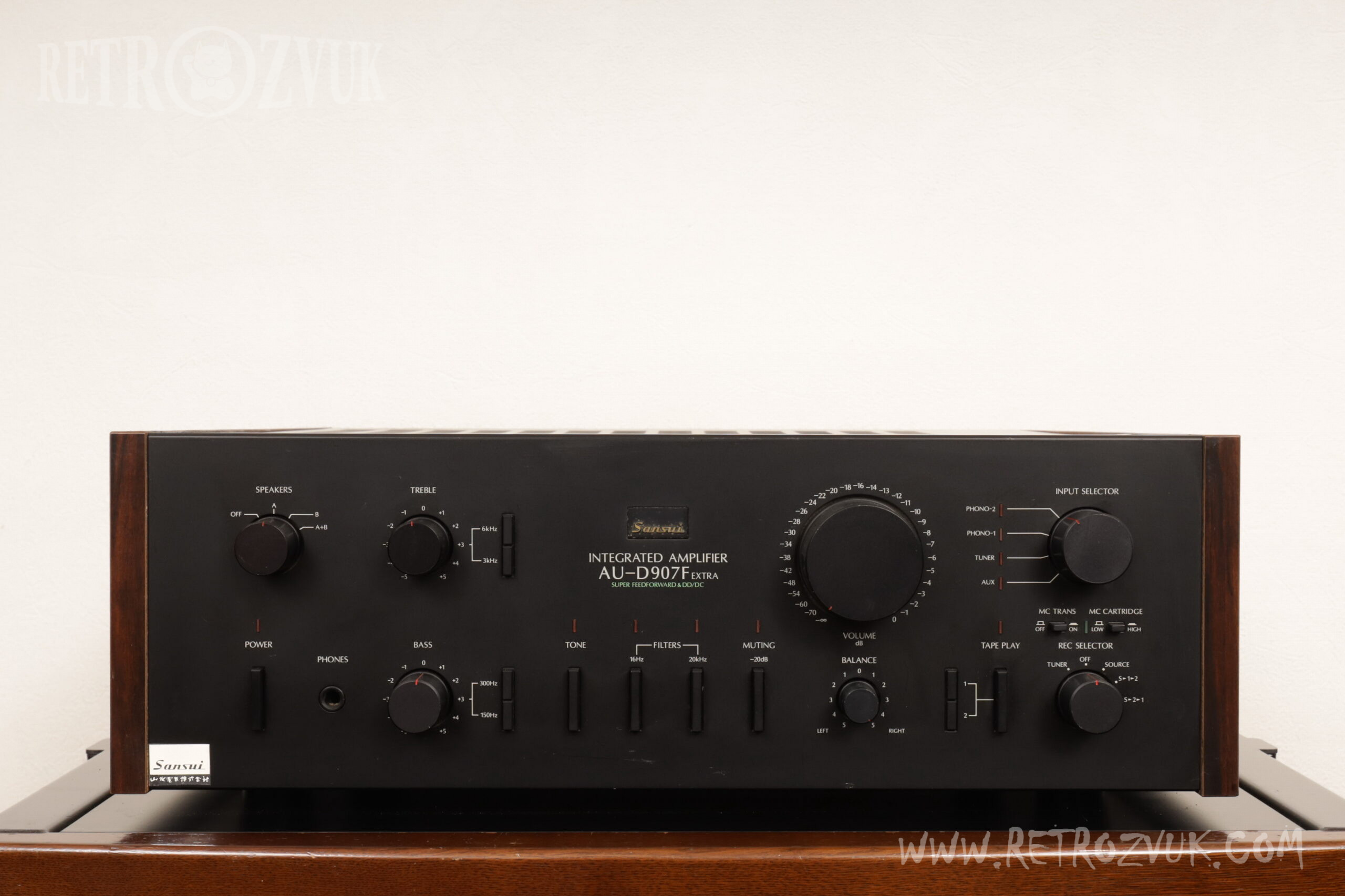

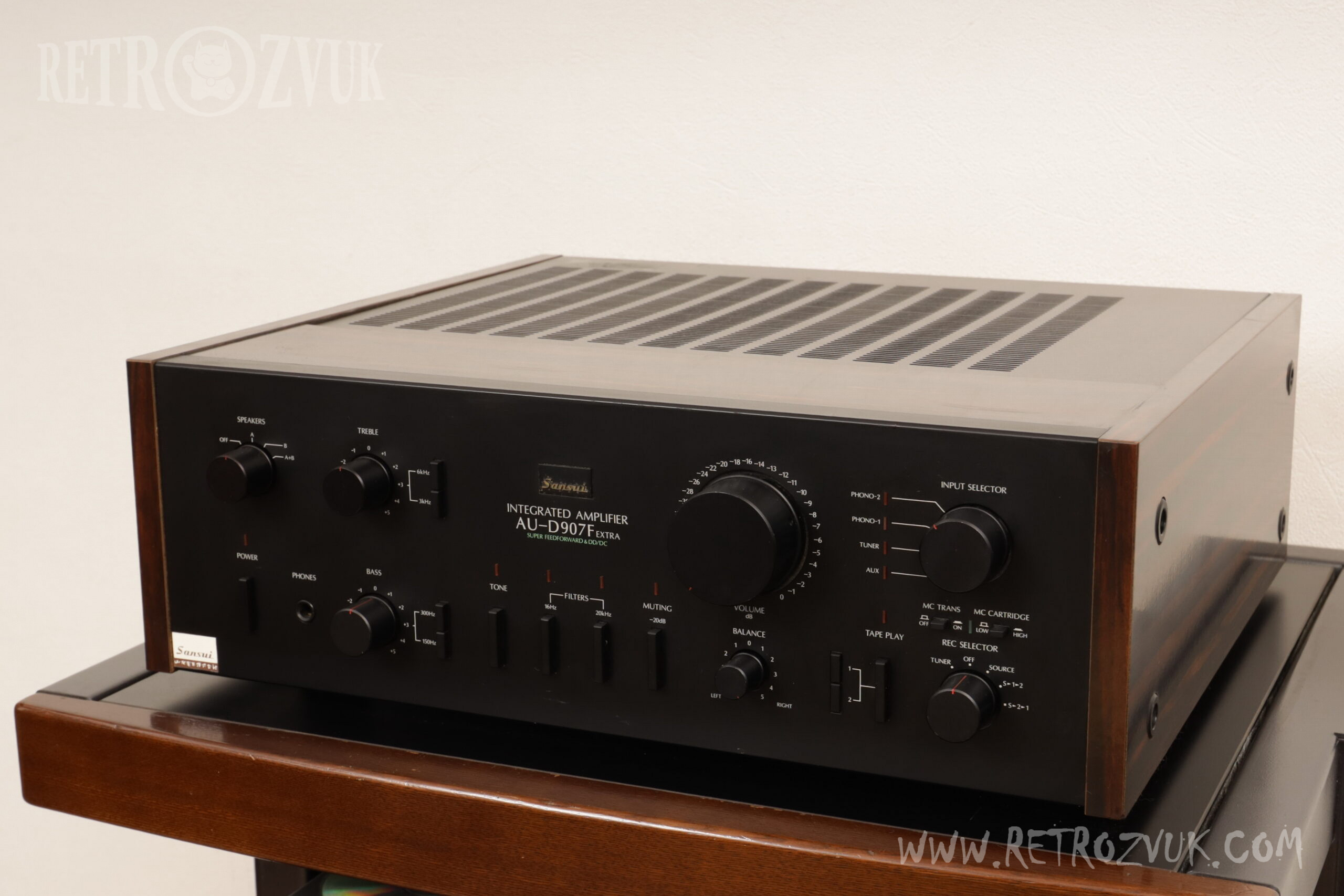

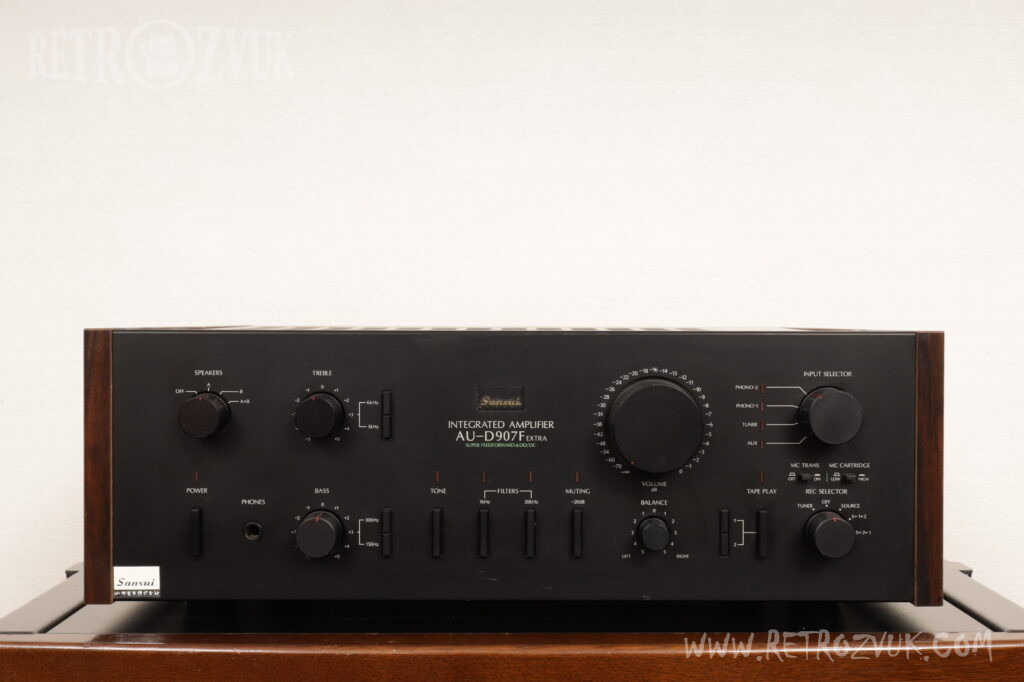

Усилитель Производство Япония. Выпуск 1981 г.
Усилитель разработанный на основе модели AU-D907 с использованием усилителя мощности собственной разработки фирмы Sansui.
В AU-D907F EXTRA используются полупроводниковые MOS-FET транзисторы. Скорость переключения биполярного транзистора в 5 раз быстрее предшественника, это улучшило стабильность сигнала. Схема с MOS-FET транзисторами обладает отличной устойчивостью, широкополосными характеристиками в широком диапазоне температур. На входе стоит дифференциальная схема с полевыми транзисторами для того что бы свести к 0 возможные искажения TIM. Используется МС трансформатор с линейным шагом, технологии Sansui и специальная сбалансированная обмотка с дополнительным подавлением шума.
Применение этого трансформатора улучшило динамические характеристики и обеспечило высокий коэффициент SN для широкого диапазона. Есть возможность переключаться между верхним и нижним импедансом, чтобы полноценно пользоваться МС трансформатором.
Блок питания с крупногабаритным трансформатором с удобным регулированием с использованием нового высокоскоростного конденсатора и быстрого диода восстановления.
Схема эквалайзера на основе дифференциальной каскадной схемы на полевых транзисторах. На первом этапе используется диф. схема с двойными FET транзисторами, обладающими высокой GM. Cхема каскада спроектирована так, чтобы первый этап не влиял на входное сопротивление. На втором этапе использует диф. схема на полевых транзисторах и диференциальная схема тока на третьем этапе. Схема обладает низким входным сопротивлением и низким сопротивлением NF цепи с динамическим диапазоном, улучшены характеристики SN.

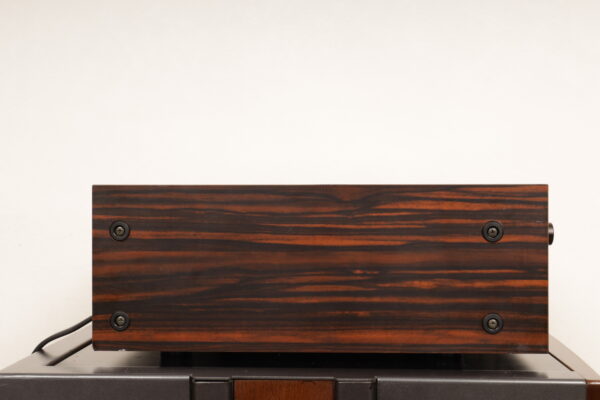

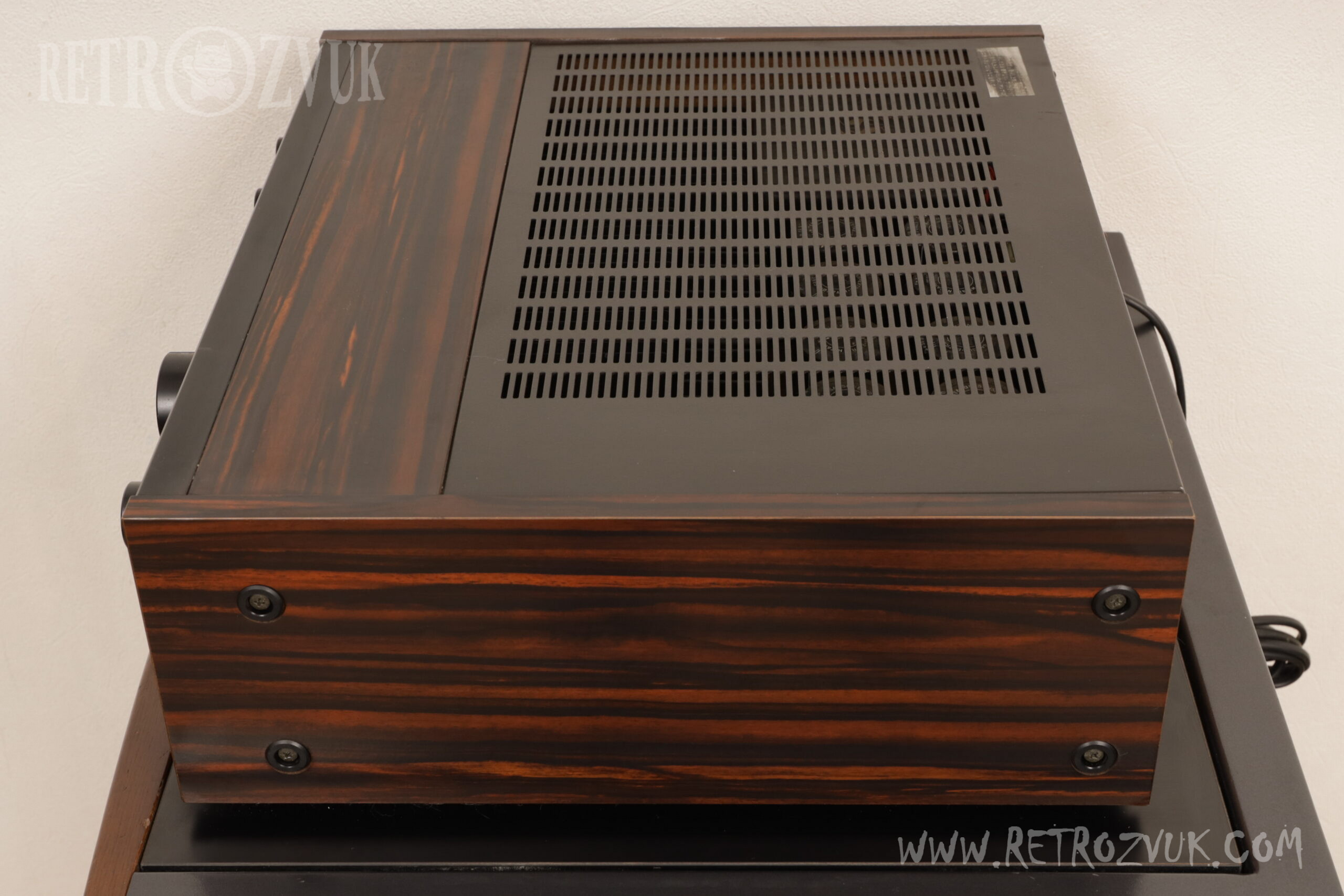

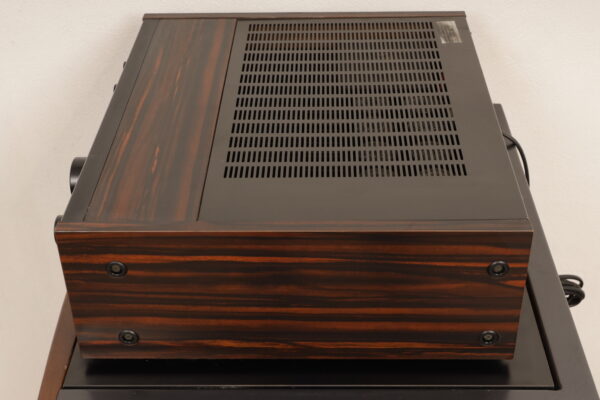

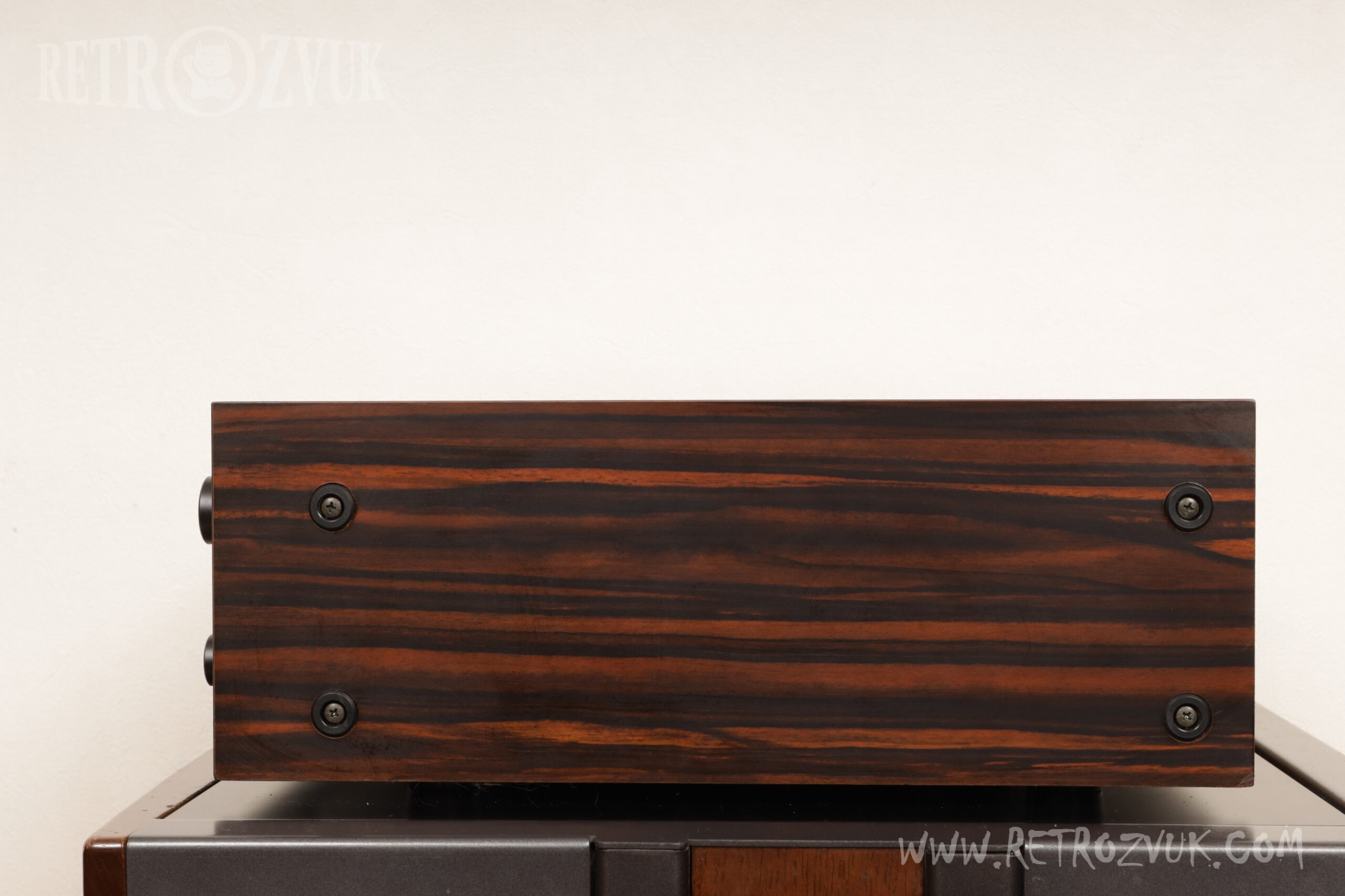

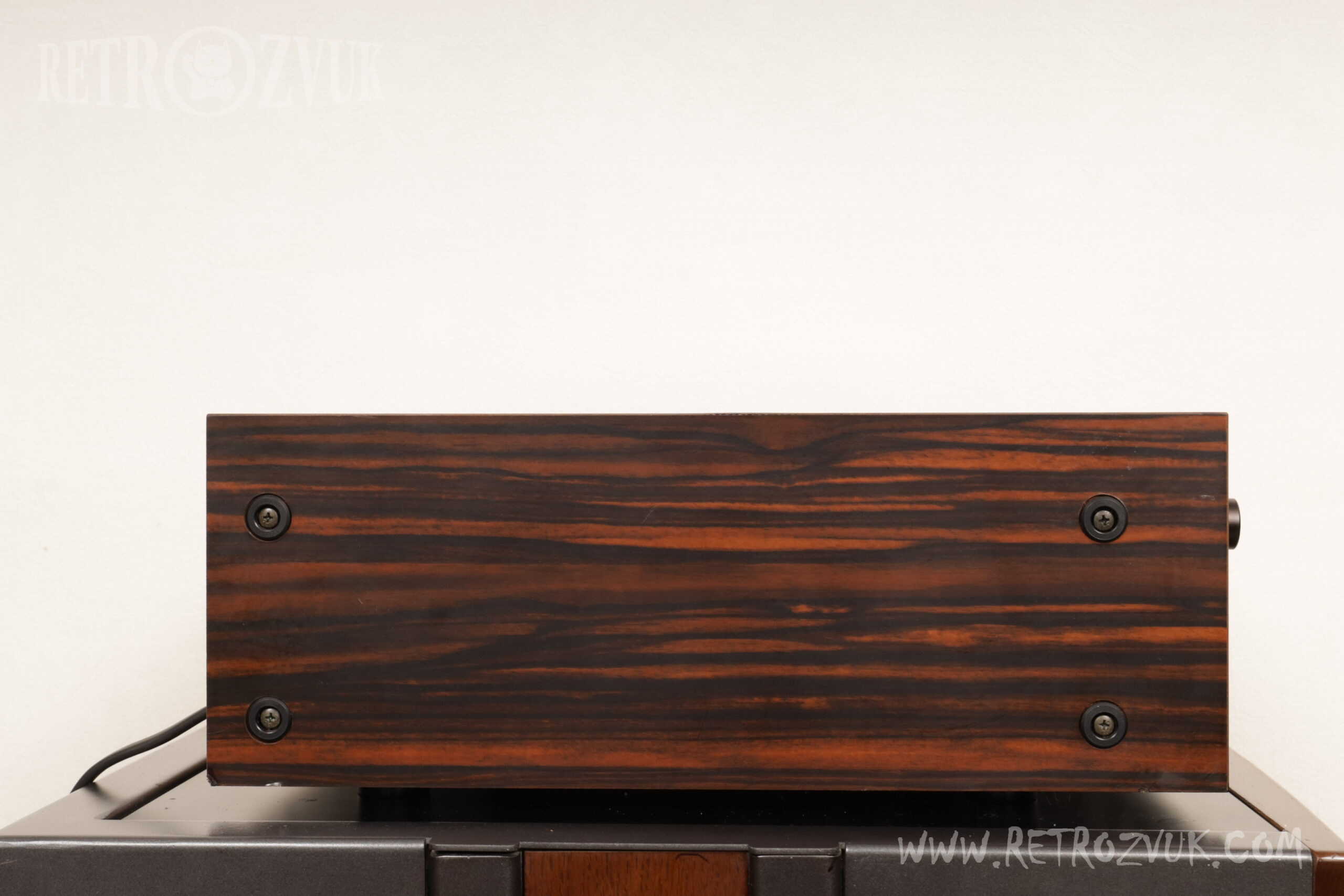

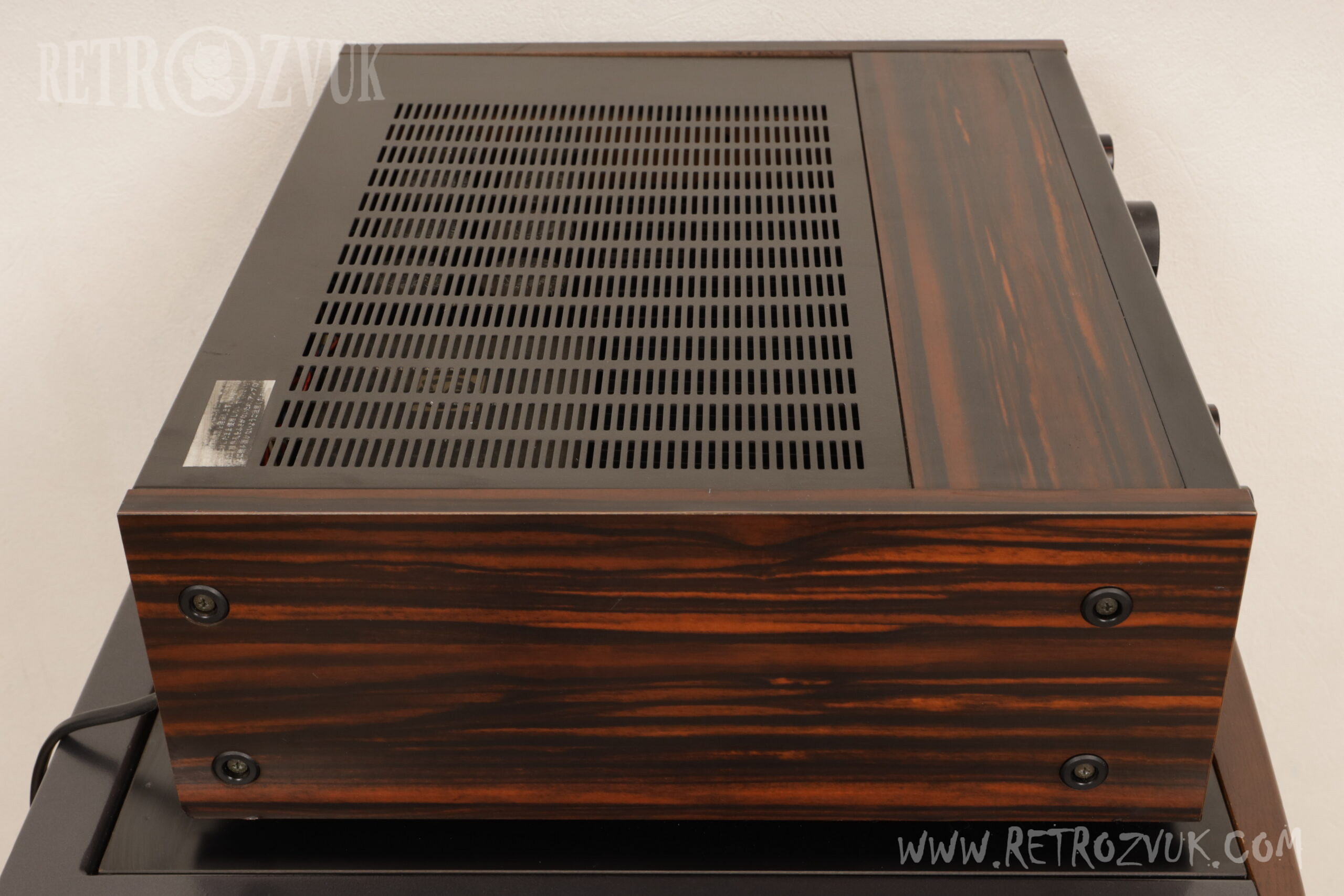

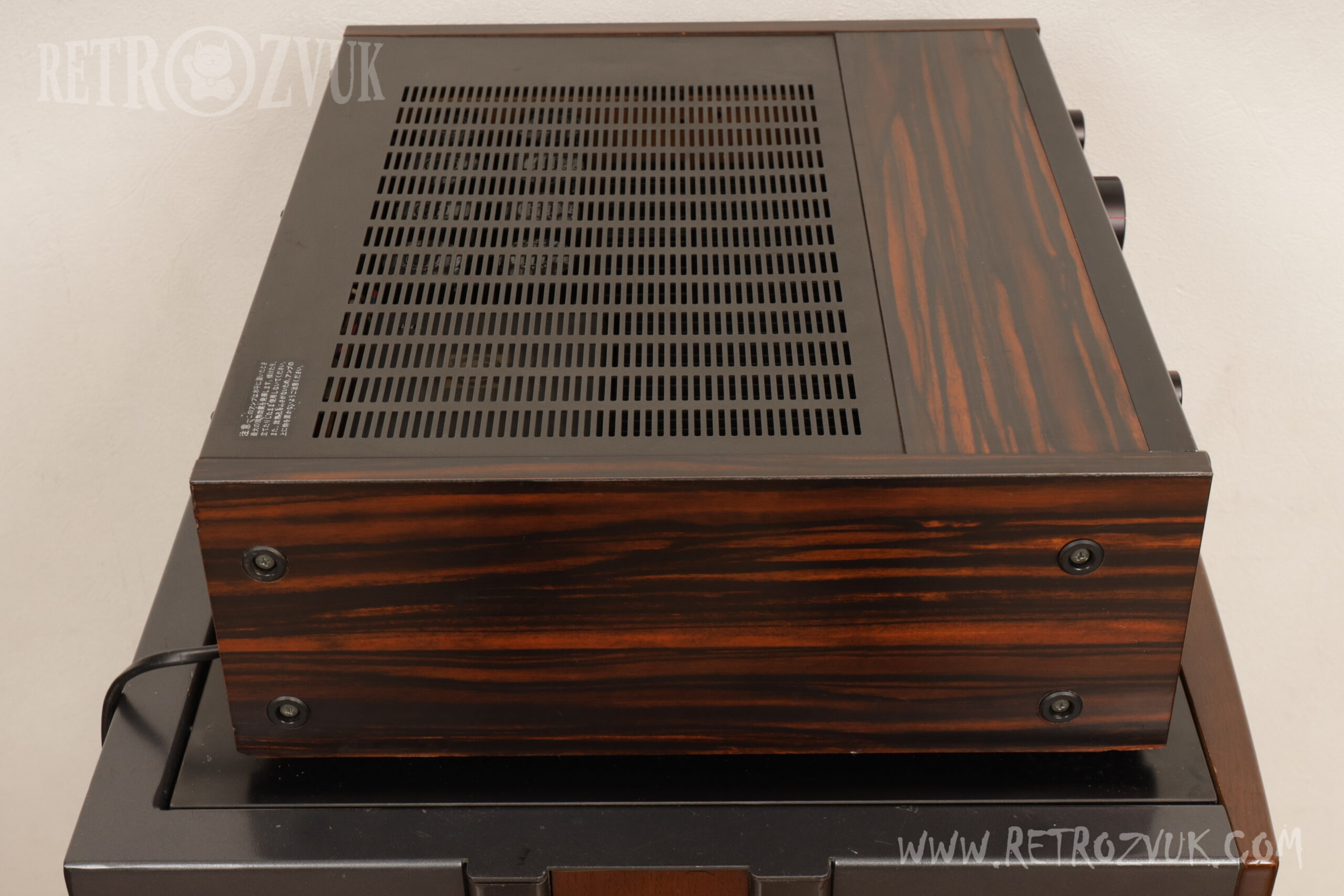

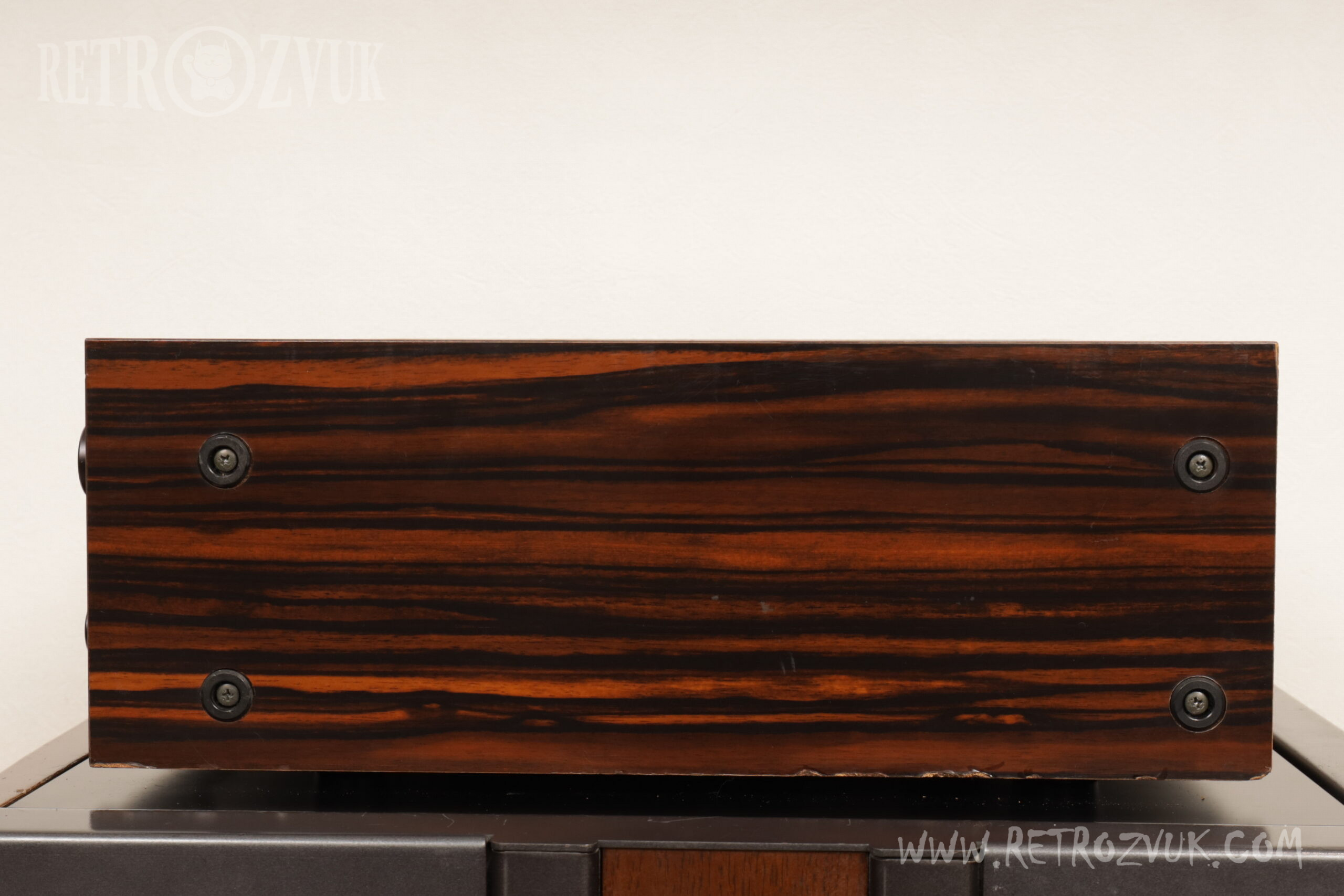

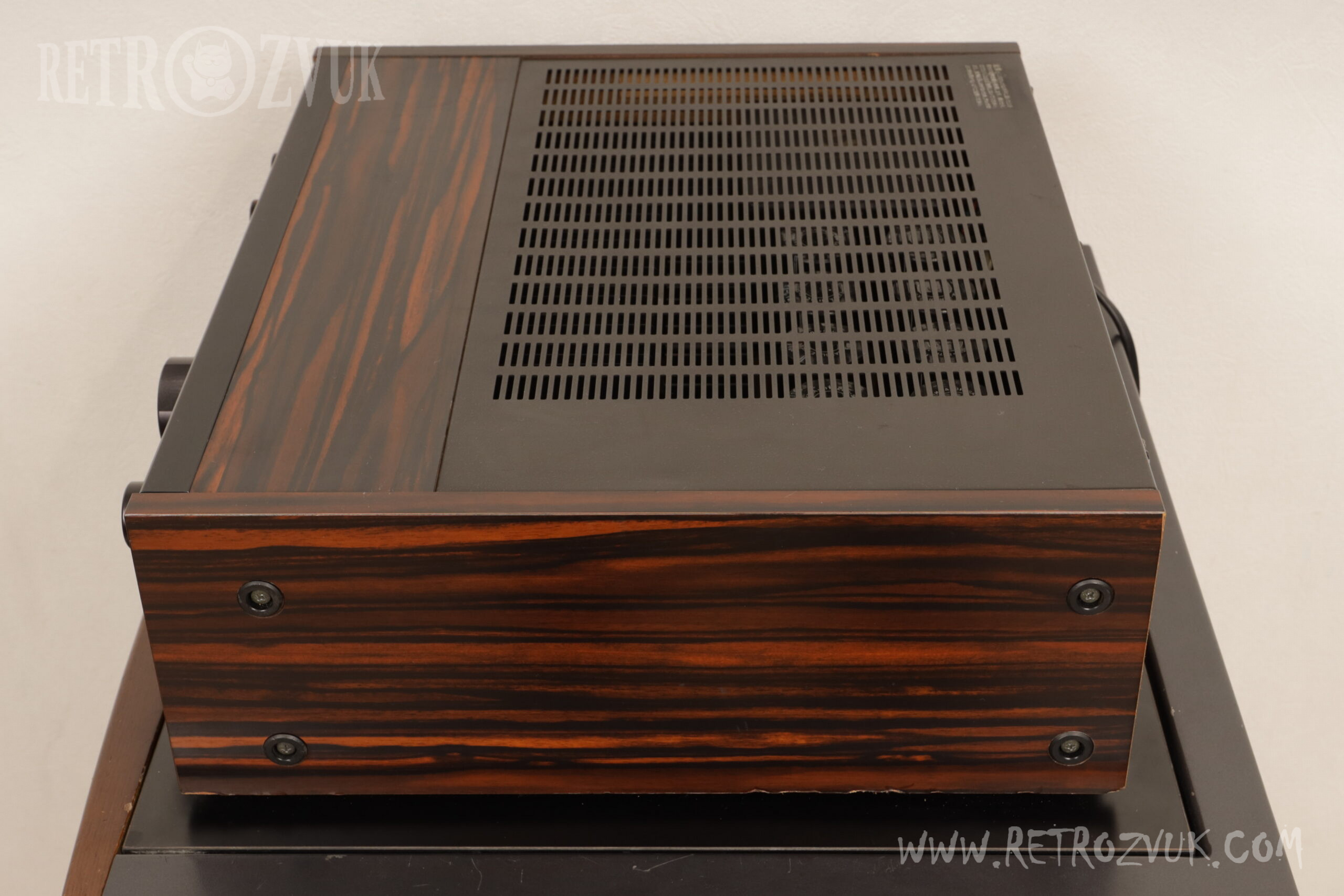

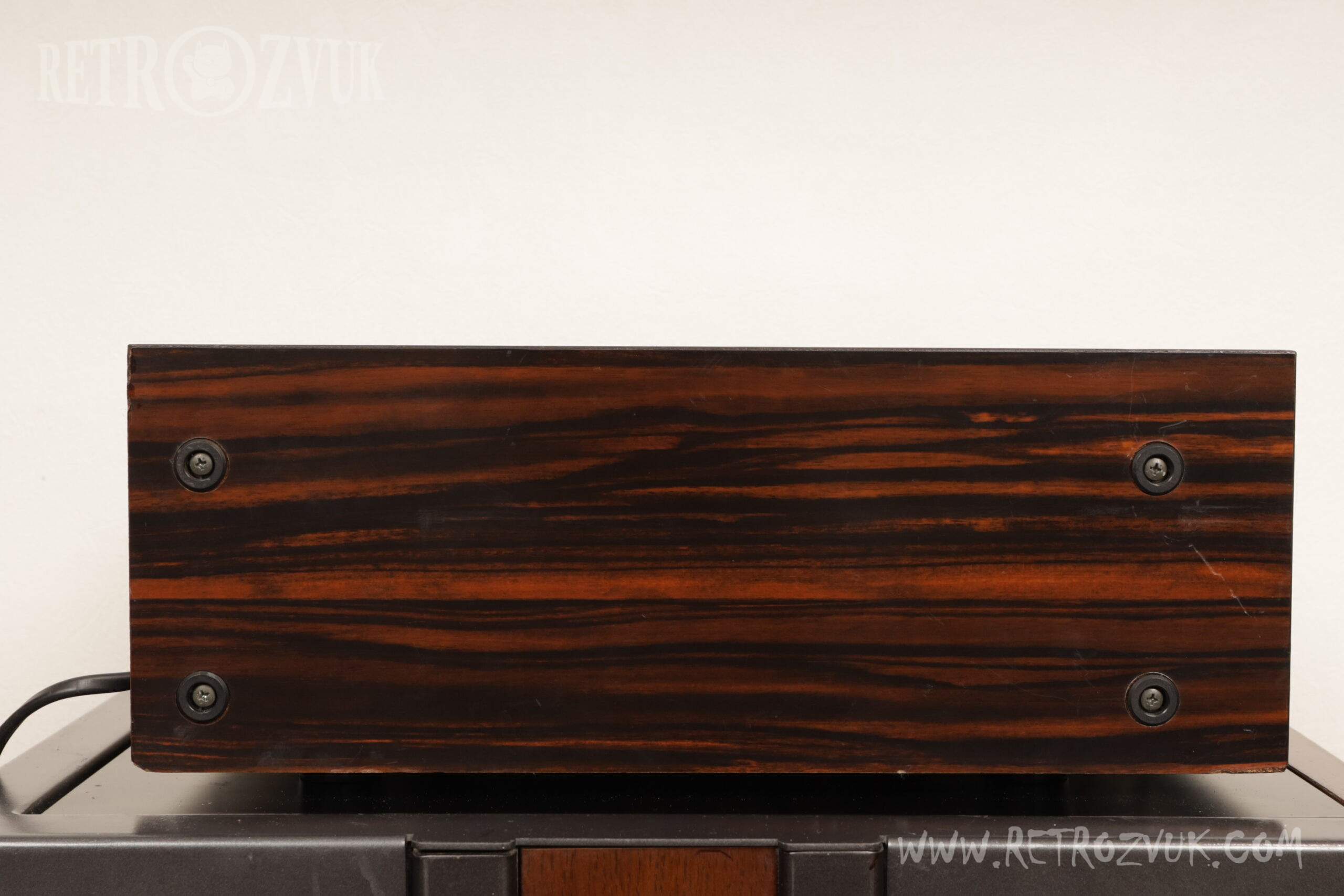

Конструкция и использованные материалы позволили нейтрализовать помехи, вызванные магнитным искажением. Использованы конструктивные решения по отводу тепла из центра конструкции, что позволило нейтрализовать различные недостатки, связанные с перегревом. Усилитель оснащён дозвуковым фильтром от 16 Гц до 20 кГц. Регулятор тембра с переключателем частоты. По бокам AU-D907F Extra обшит деревом. На входе оснащен позолоченным разъёмом Mekkifono.
| Усилитель мощности | |
| Полезная мощность | 130 Вт + 130 Вт (8 Ом, 10 Гц ~ 20 кГц, THD 0,003%) 130 Вт + 130 Вт (8 Ом, 1 кГц, THD 0,002%) |
| Суммарный коэффициент гармонических искажений (10Гц ~ 20кГц, когда эффективный выход) | 0,003% или менее (8 Ом) |
| Интермодуляционные искажения (60 Гц: 7 кГц = 4: 1, SMPTE) | 0,003% или менее (8 Ом) |
| Ширина полосы выхода (IHF, THD 0,02%) | 5 Гц ~ 80 кГц (8 Ом) |
| Демпинг-фактор (новый IHF, 20 Гц ~ 20 кГц) | 100 (8 Ом) |
| Частотная характеристика (1 Вт) | DC ~ 300 кГц +0 -3 дБ |
| Время нарастания сигнала | 0.5 мксек |
| Эквалайзер | |
| Входная чувствительность / Входной импеданс (1 кГц) | Phono1,2 ММ: 2,5 мВ / 47 кОм Phono1,2 MC (Low / High): 70 мкВ (3.2 Ом) / 250 мкВ (40 Ом) Тюнер, Aux, Воспроизведение: 250 мВ / 27 кОм |
| Максимальный допустимый вход Phono (1 кГц, THD 0.01%) | ММ: 200 мВ MC: 25 мВ, система трансформатора |
| Выходной уровень / импеданс (1 кГц) | Tape Rec : 250 мВ (47 кОм)/600 Ом |
| Суммарный коэффициент гармонических искажений (20 Гц ~ 20 кГц, на выходе 5 В) | Phono1,2 ММ: не больше 0,005% Phono1,2 MC: система трансформатора |
| RIAA отклонение | 20 Гц ~ 300 кГц ± 0,2 дБ |
| Отношение SN | Phono1,2 MM: не меньше 90 дБ Phono1,2 MC: не меньше 75 дБ Тюнер, Aux, воспроизведение: не меньше 110 дБ |
| Преобразование входного сигнала (Phono) | Phono1,2 ММ: -142 дБВ Phono1,2 MC: -155 дБВ |
| Разделение каналов (1 кГц) | Phono1,2 MM: не меньше 60 дБ Phono1,2 MC: не меньше 50 дБ Тюнер, Aux, воспроизведение: не меньше 80дБ |
| Регулятор тембра | Низкие частоты: ± 10 дБ (50 Гц) Высокие частоты: ± 10 дБ (10 кГц) |
| Регулятор тона | Низкие частоты: 150 Гц, 300 Гц Высокие частоты: 3 кГц, 6 кГц |
| Дозвуковой фильтр | Низкие частоты : 16 Гц (-3 дБ, 6 дБ / октава) Высокие частоты: 20 кГц (-3 дБ, 6 дБ / октава) |
| Общие | |
| Номинальная потребляемая мощность | 320 Вт |
| Внешние размеры | 460 × 160 × 444 мм |
| Вес | 17.7 кг |
| Питание | 100 вольт |
