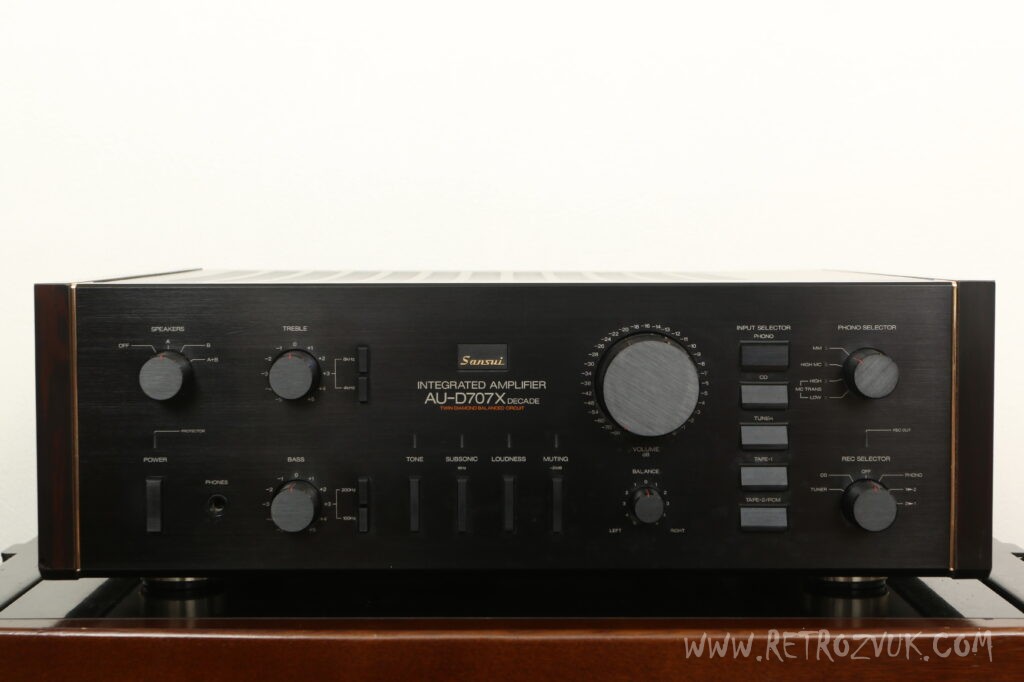

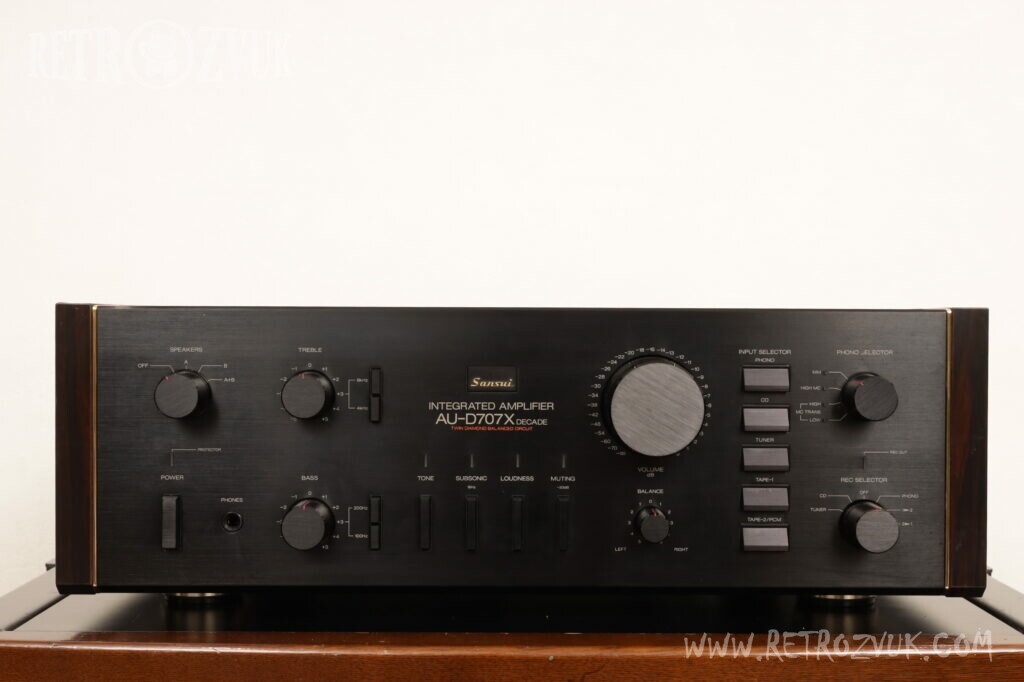

Усилитель интегральный. Производство Япония. Выпуск 1985 г.
Интегральный усилитель на базе модели AU-D707X, с усиленной секцией питания для улучшения воспроизведения низкочастотного диапазона.
В основе усилительной схемы лежит Twin Diamond X-Balance Amplifier (усилитель с двойной алмазной X-балансной топологией). В традиционных усилителях ток к колонкам подаётся только с «+» стороны, тогда как «−» сторона просто подключена на землю (однотактный драйв). Из-за этого возникают искажения IHM, вызванные взаимным влиянием обратной ЭДС, попадающей в земляную цепь, и пульсаций тока. Кроме того, отрицательная обратная связь (NFB) для снижения искажений присутствовала только в «+» плече, а «−» плечо оставалось полностью неуправляемым.
В усилителе Twin Diamond X-Balance все цепи — от входа до выхода, включая питание и NFB — выполнены по балансной схеме. Колонки управляются равноправно как с «+», так и с «−» стороны, что полностью исключает влияние заземления.
Для повышения эффективности работы выходных транзисторов применена двухкаскадная структура, где выходные транзисторы управляются по току с помощью дифференциального каскада Twin Diamond, что значительно улучшает способность усилителя управлять акустикой.
Секция питания оснащена конденсаторами общей ёмкостью 40 000 мкФ, собранными из Pure Focus-конденсаторов и HS-конденсаторов с превосходными переходными характеристиками для зарядки/разрядки, что обеспечивает стабильное управление колонками даже в пиковые моменты. Также установлен сверхтяжёлый силовой трансформатор.
Питание выполнено по 4-канальной схеме с отдельными источниками для предварительного, преддрайверного и выходного каскадов каждого канала (L/R), что в сочетании с балансной системой питания (без общего заземления) подавляет шумы, генерируемые блоком питания.
Для полного раскрытия потенциала MC-картриджей установлен MC-трансформатор с сердечником из высокочистого пермаллоя с низкими магнитными искажениями. Для защиты от вибрационных искажений трансформаторный блок зафиксирован с помощью наполнителя.
Нагрузочные импедансы для картриджей MM и MC полностью разделены, что позволяет выбрать оптимальную нагрузку и обеспечивает идеальное согласование и усиление, недостижимые при использовании обычных встроенных или внешних MC-трансформаторов.
Усилитель оснащён боковыми деревянными панелями; сочетание металла и дерева выносит резонансные моды за пределы рабочего диапазона.
Предусмотрен двухступенчатый регулятор тембра (Tone Selector).
Имеется фильтр субсонических частот (Subsonic Filter).
Входы Phono и CD оснащены золочёными разъёмами.
Вход Phono поддерживает 4 положения: MM, High MC, MC-трансформатор (High, Low).
В эквалайзерной части применён высокоточный дискретный DC-усилитель (Hi-Precision Equalizer).
Также предусмотрен селектор записи (Rec Selector).
| Усилитель мощности | |
| Эффективный выход (10 Гц-20 кГц, оба канала активны) | 160 Вт + 160 Вт (6 Ом) 130 Вт + 130 Вт (8 Ом) |
| Общее гармоническое искажение (10 Гц-20 кГц) | 0,003 % (8 Ом, эффективный выход) 0,005 % (6 Ом, 1/2 эффективного выхода) |
| Коэффициент интермодуляционных искажений (60 Гц: 7 кГц = 4: 1) | 0,003% (8 Ом, при эффективном выходе) |
| Выходная полоса пропускания (IHF, работа обоих каналов, THD 0,03%) | 5 Гц-80 кГц |
| Коэффициент демпфирования (новый IHF, 20 Гц-20 кГц) | 100 (6 Ом) |
| Частотные характеристики (1 Вт) | постоянный ток ~ 300 кГц +0 -3 дБ |
| ± 200 В/мкс (6 Ом) | |
| Время нарастания | 0,5 мкс |
| Усилителяь эквалайзера | |
| Входная чувствительность / входное сопротивление (1 кГц) | Phono MM: 2,5 мВ / 47 кОм Phono High MC: 2,5 мВ / 100 Ом Phono MC Low: 100 мкВ / 5,3 Ом (с трансформатором MC) Phono MC High: 250 мкВ / 40 Ом (с трансформатором MC) CD, Tuner, Tape1, 2 / PCM: 150 мВ / 47 кОм |
| Максимально допустимый вход фоно (1 кГц, THD 0,01%) | MM: 300 мВ High MC: 300 мВ MC High: 25 мВ (метод трансформатора) |
| Соотношение SN (сеть, короткое замыкание) | Phono MM: 90 дБ Phono MC: 80 дБ CD, тюнер, лента: 110 дБ |
| Селектор тона | Низкие частоты: 100 Гц, 200 Гц Высокие частоты: 4 кГц, 8 кГц |
| Дозвуковой фильтр | 16 Гц (-3 дБ, 6 дБ/окт) |
| Общее | |
| Номинальная потребляемая мощность (Закон о контроле за электроприборами и материалами) | 320 Вт |
| Внешние размеры | Ширина 466 х Высота 161 х Глубина 431 мм |
| Вес | 21,5 кг |
