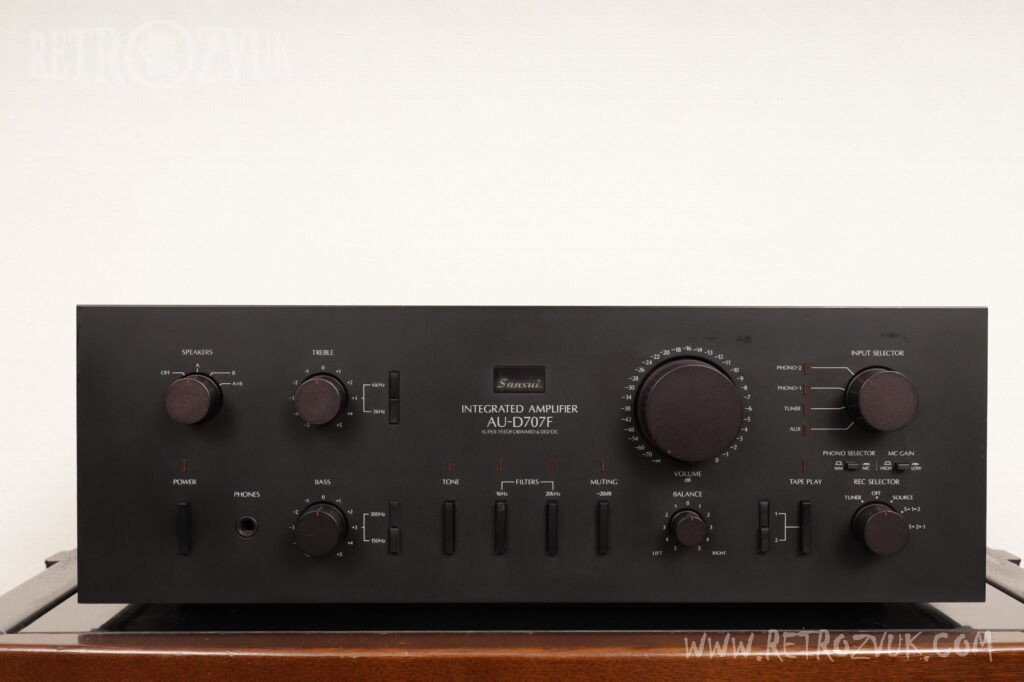

Усилитель. Производство Япония. Выпуск 1981 г.
Усилитель au-d707f на основе FF дифференциальной схемы на транзисторах. На первом этапе дифф. схемы использованы двойные FET –транзисторы на постоянном токе с низким уровнем шума. Вторая часть схемы двойная комплементарная, увеличен ток нагрузки блока питания на силовой каскад, удалось подавить ток возбуждения для комплексного пика входа на силовой каскад.
Для достижения необходимого качества FF-схемы используются высококачественные материалы, например, NM-LAPT транзисторы для достижения низкого уровня искажений и высокого уровня мощности. Усилитель оснащён переключателем выбора входного усиления.
В схеме эквалайзера на первом этапе используется двойной полевой транзистор обладающий низким уровнем шума, сформирован двухтактный привод с чистым выходом. Для стабилизации использован сервопривод постоянного тока, блок питания оснащен линейным регулятором сервопривода, что позволяет обеспечить стабильное электропитание.
Блок питания отдельный, используется трансформатор высокой мощности, оснащен современным конденсатором, специально разработанный для AU-D907F Extra с общей ёмкостью 48,000μF. Выпрямительный диод в схеме обладает быстрой скоростью переключения и восстановления. Для уменьшения магнитного искажения шасси с каркасом из медного покрытия.
Усилитель оснащен звуковым и дозвуковым фильтрами. Входной разъём позолоченный.
| Раздел усилитель мощности | |
| Полезная мощность | 100 Вт 100 Вт (8 Ом, 10 Гц ~ 20 кГц, THD 0,003%) 100 Вт 100 Вт (8 Ом, 1 кГц, THD 0,002 %) |
| Суммарный коэффициент гармонических искажений (10Гц ~ 20кГц) | 0,003% или менее (8 Ом) |
| Интермодуляционные искажения | 0,003% или менее (8 Ом) |
| Ширина полосы выхода (IHF, THD 0,02%) | 5 Гц ~ 80 кГц (8 Ом) |
| Демпинг-фактор ( IHF, 20 Гц ~ 20 кГц) | 100 (8 Ом) |
| Частотная характеристика (1 Вт) | DC ~ 300 кГц +0 -3 дБ |
| Искажения огибающей | Ниже предела измерения |
| ТИМ искажения | Ниже предела измерения |
| Время нарастания | 0.5 мкс |
| Раздел эквалайзера | |
| Входная чувствительность / Входной импеданс (1 кГц) | ММ Phono1,2: 2.5 мВ / 47 кОм Phono1,2 MC (Low / High): 100 мкВ / 300 мкВ (100 Ом) Тюнер, Aux, Кассета воспроизведение 1,2: 250 мВ / 27 кОм |
| Максимальный допустимый вход Phono (1 кГц, THD 0.01%) | ММ: 200 мВ MC: 25 мВ (Low), система предварительного усилителя MC |
| Выходной уровень / импеданс (1 кГц) | Кассета, запись: 250 мВ (47 кОм) / 600 Ом |
| Суммарный коэффициент гармонических искажений (20 Гц ~ 20 кГц, на выходе 5 В) | Phono1,2 ММ: не более 0,005% Phono1,2 MC: не более 0,006% |
| RIAA отклонение (ММ, Rec) | 20 Гц ~ 300 кГц ± 0,2 дБ |
| Отношение SN (Сеть, короткое замыкание) | Phono1,2 MM: не менее 90 дБ Phono1,2 MC: не менее 74 дБ Тюнер, Aux кассета воспрозведение1,2: не менее 110 дБ |
| Шум входного преобразования (сеть, короткое замыкание) | ММ Phono1,2: -142 DBV Phono1,2 MC: -154 DBV |
| Разделение каналов (1 кГц) | Phono1,2 MM: не менее 60 дБ Phono1,2 MC: не менее 50дБ Тюнер, Aux, воспроизведение кассеты: не менее 80 дБ |
| Регулятор тембра | Низкие частоты: ± 10 дБ (50 Гц) Высокие частоты: ± 10 дБ (10 кГц) |
| Селектор | Низкие частоты: 150 Гц, 300 Гц Высокие частоты: 3 кГц, 6 кГц |
| Фильтр | Низкий: 16 Гц (-3 дБ, 6 дБ/октава) Высокий: 20 кГц (-3 дБ, 6 дБ/октава) |
| Общие | |
| Номинальная потребляемая мощность | 250 Вт |
| Внешние размеры | 460 × 160 × 404 мм |
| Вес | 14.7 кг |
| Питание | 100 вольт |
