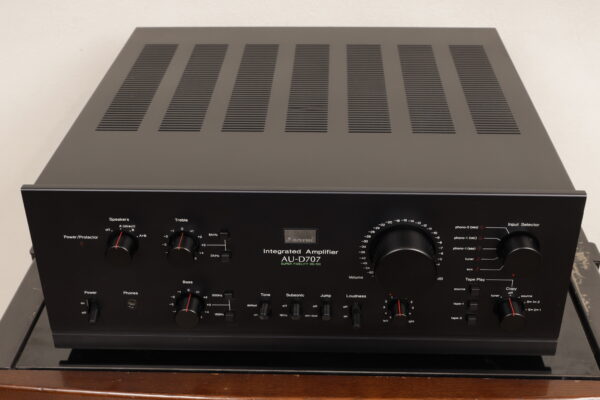

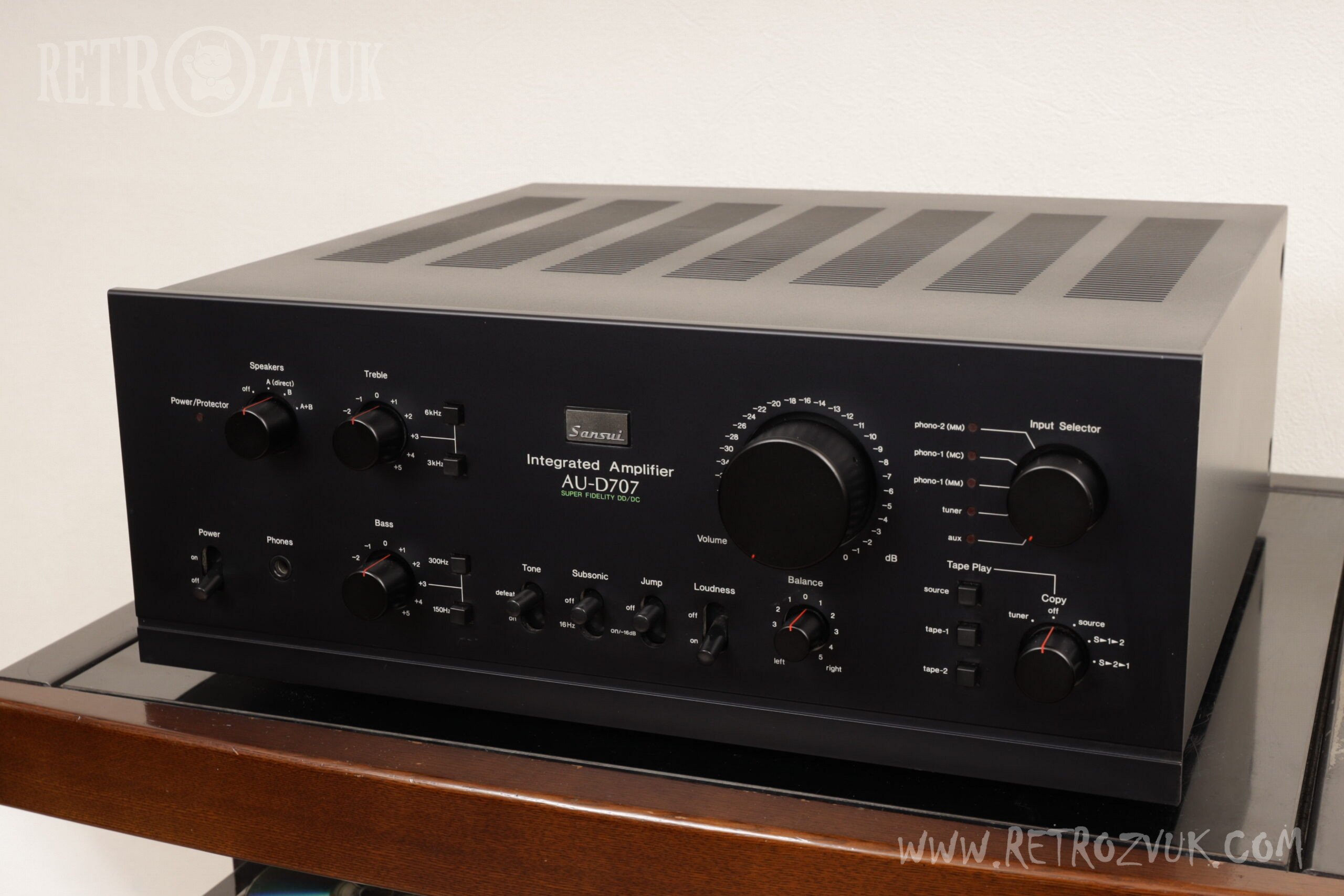

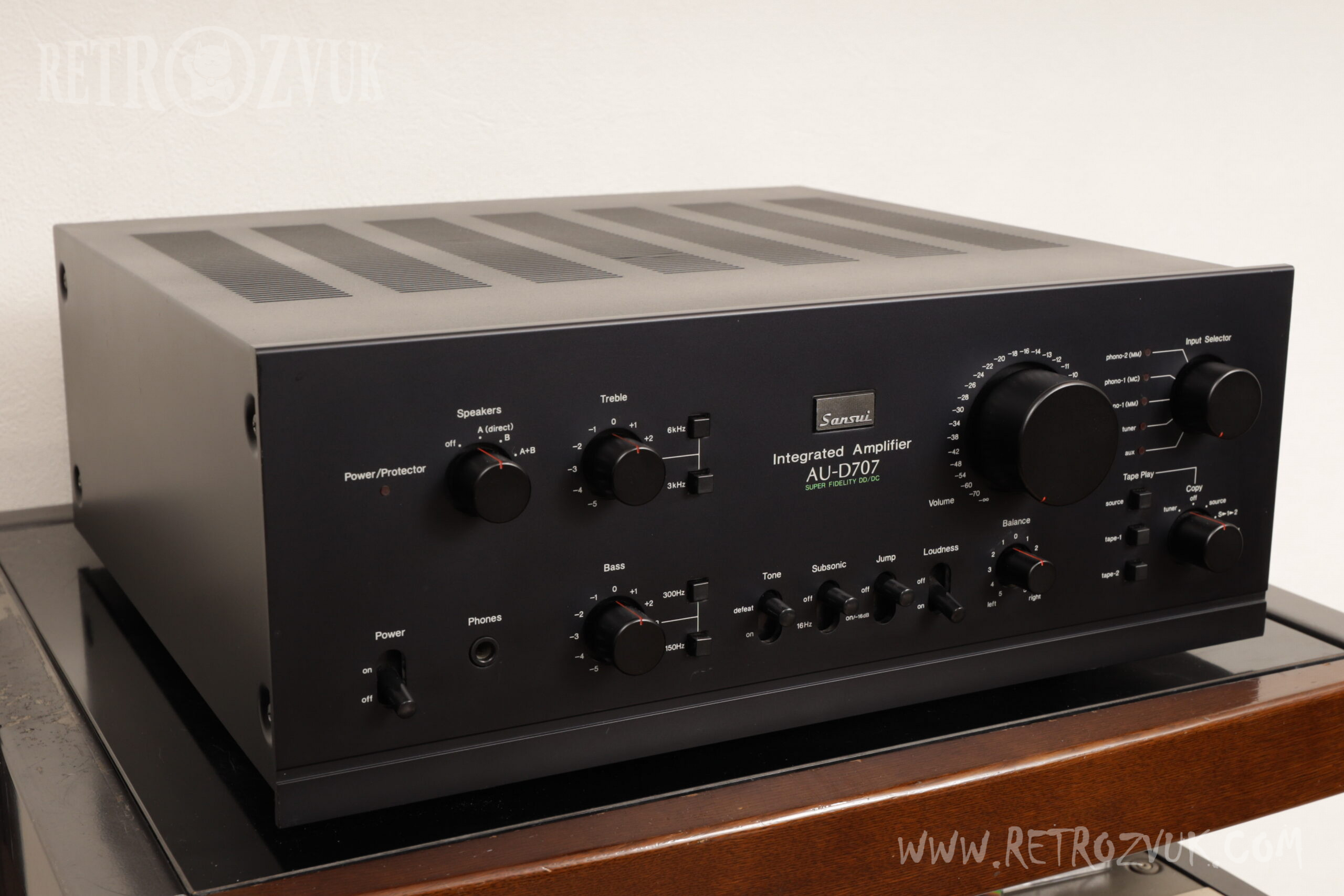

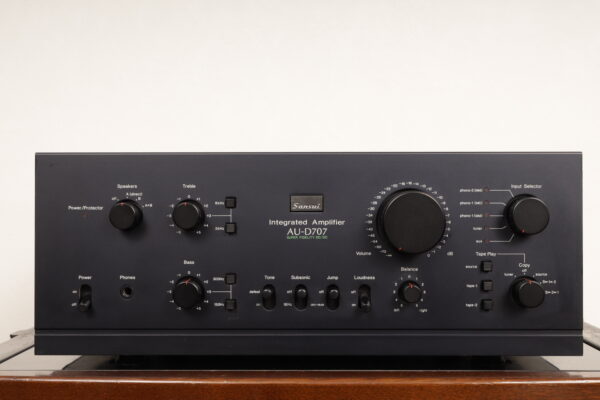

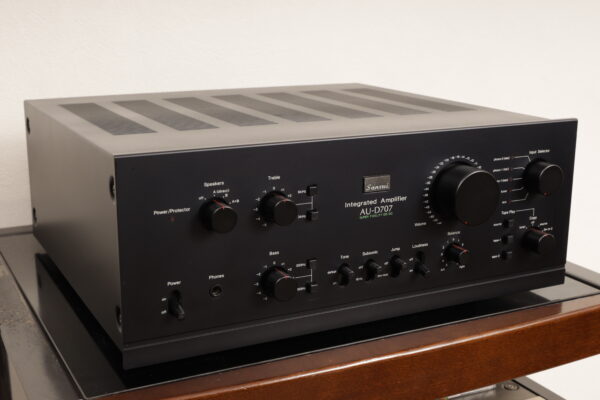

Усилитель интегральный. Производство Япония. Выпуск 1979 г.

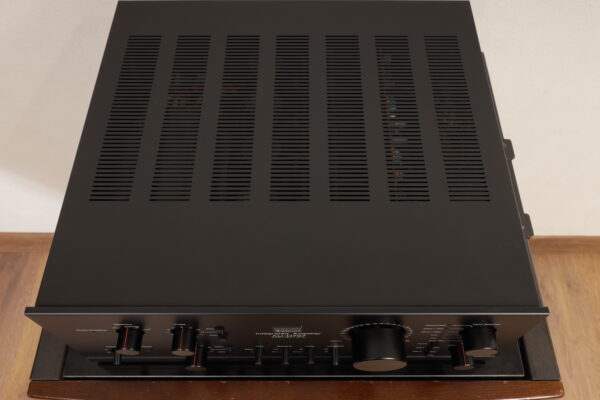

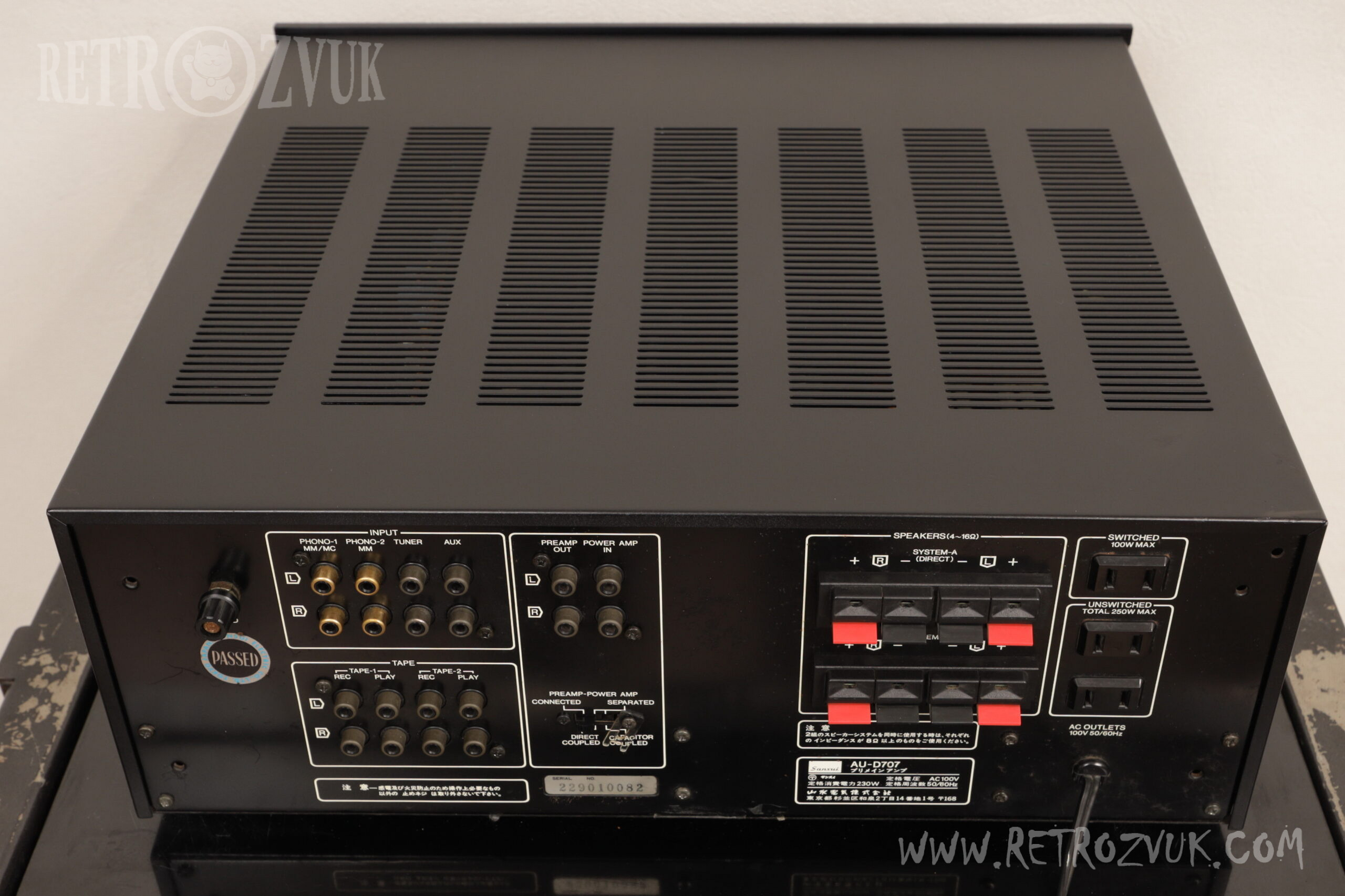

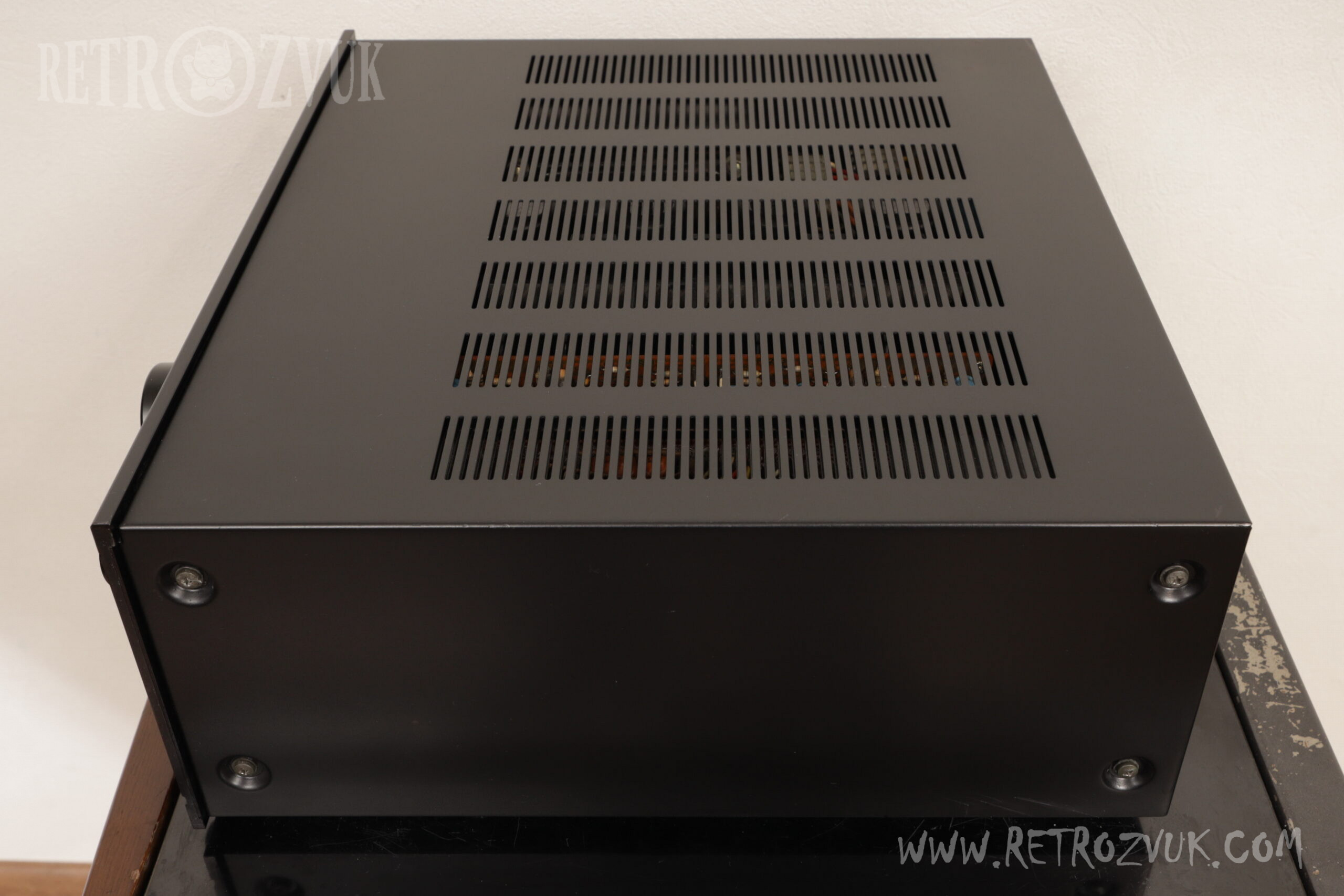

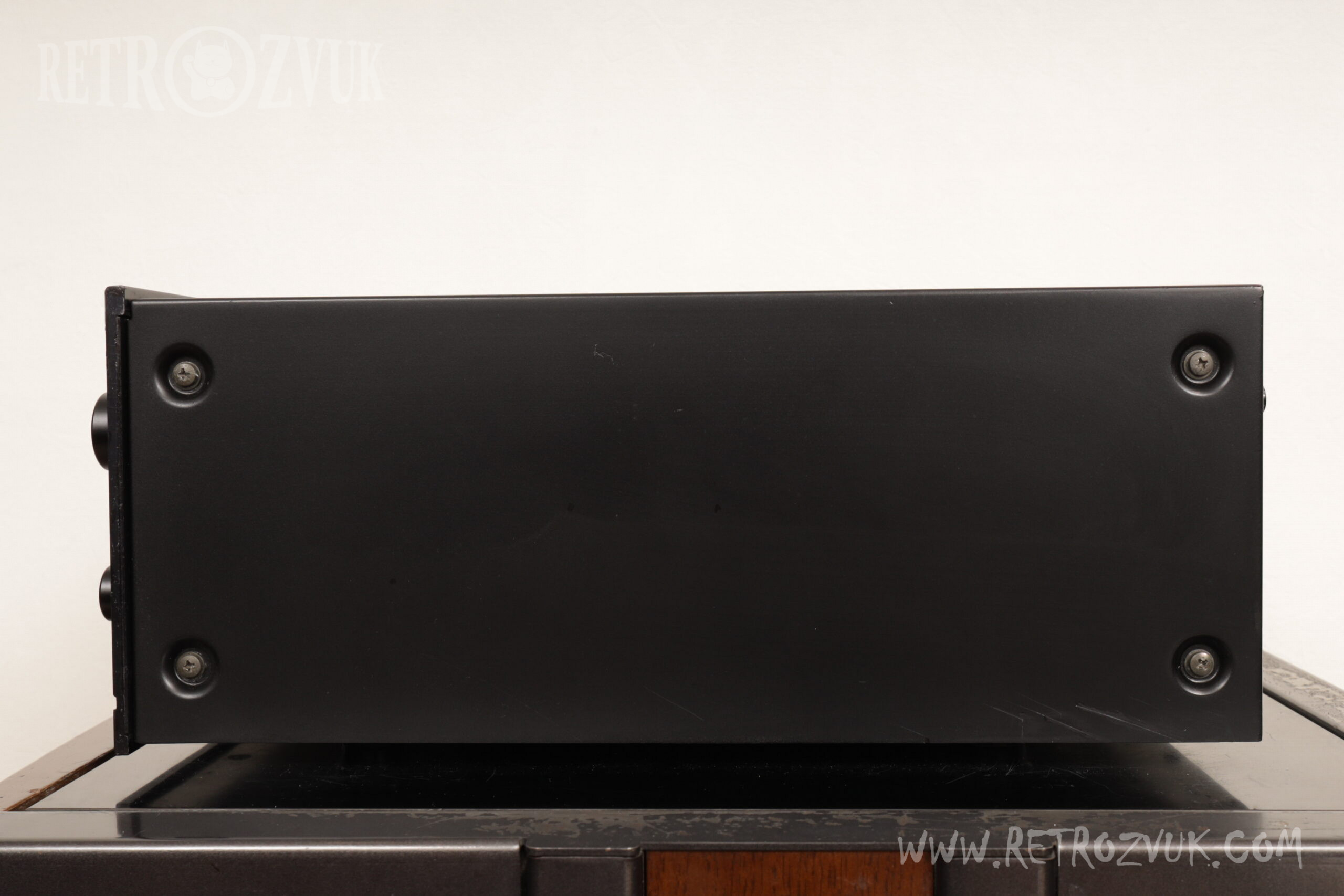

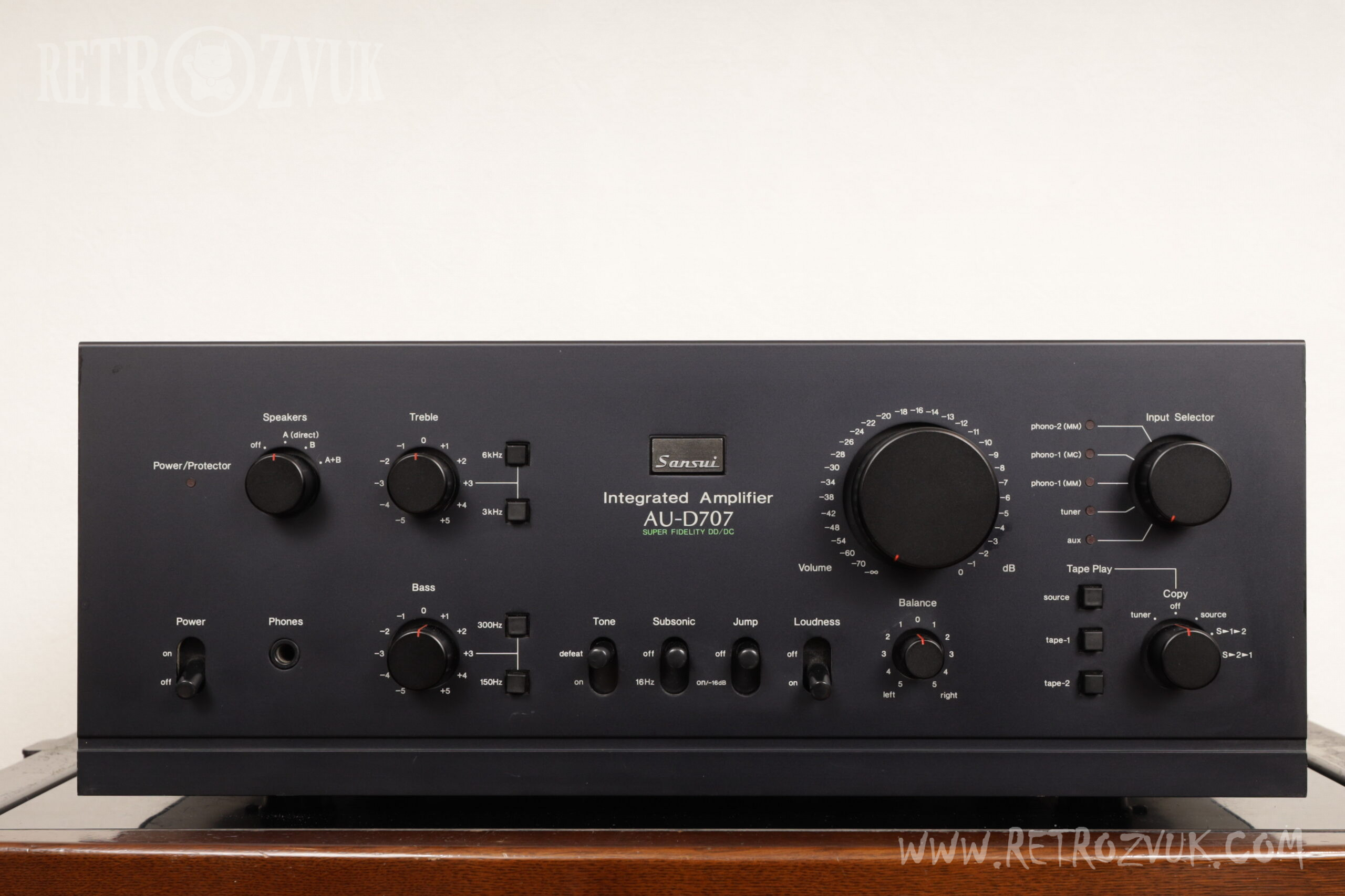

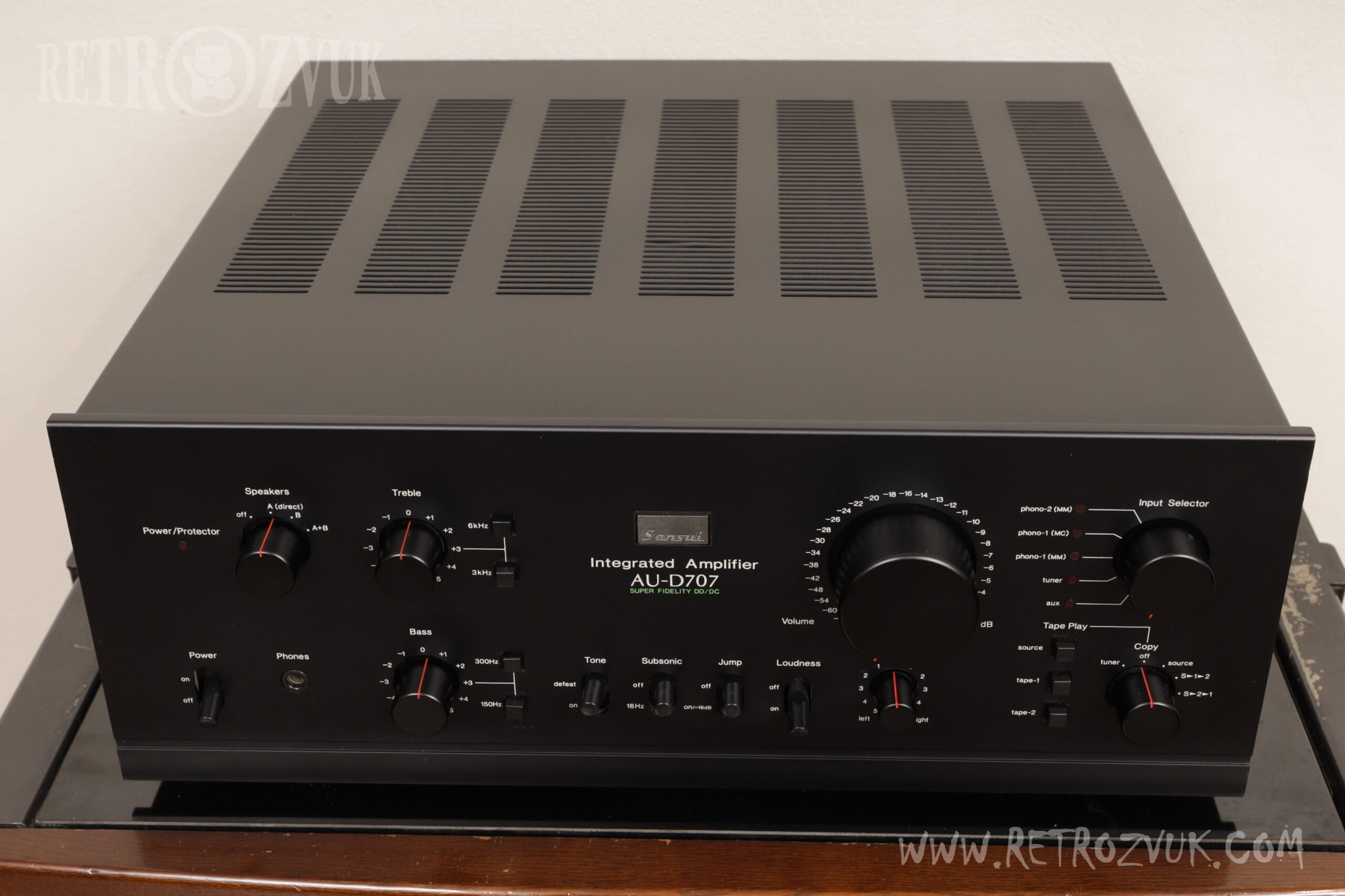

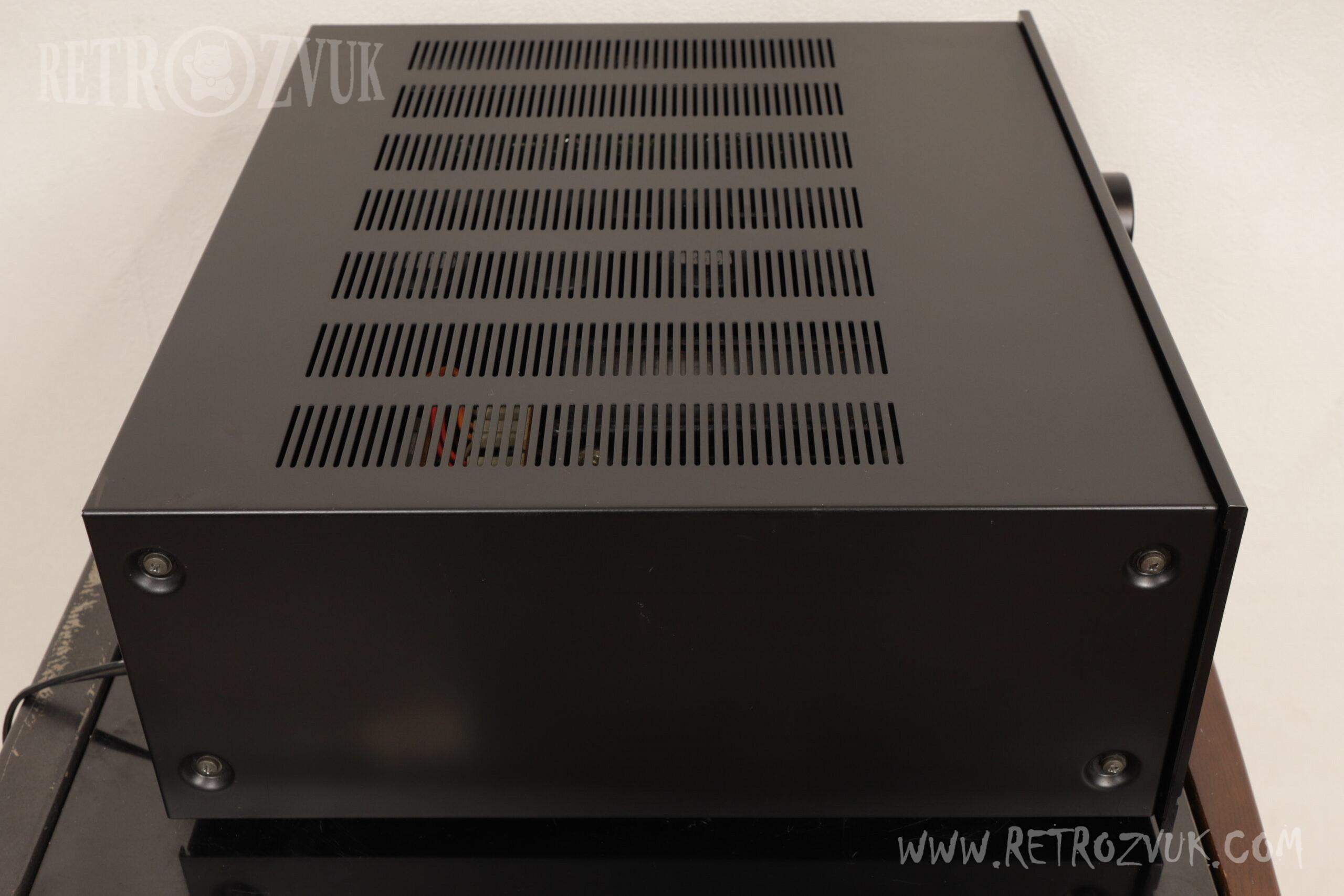

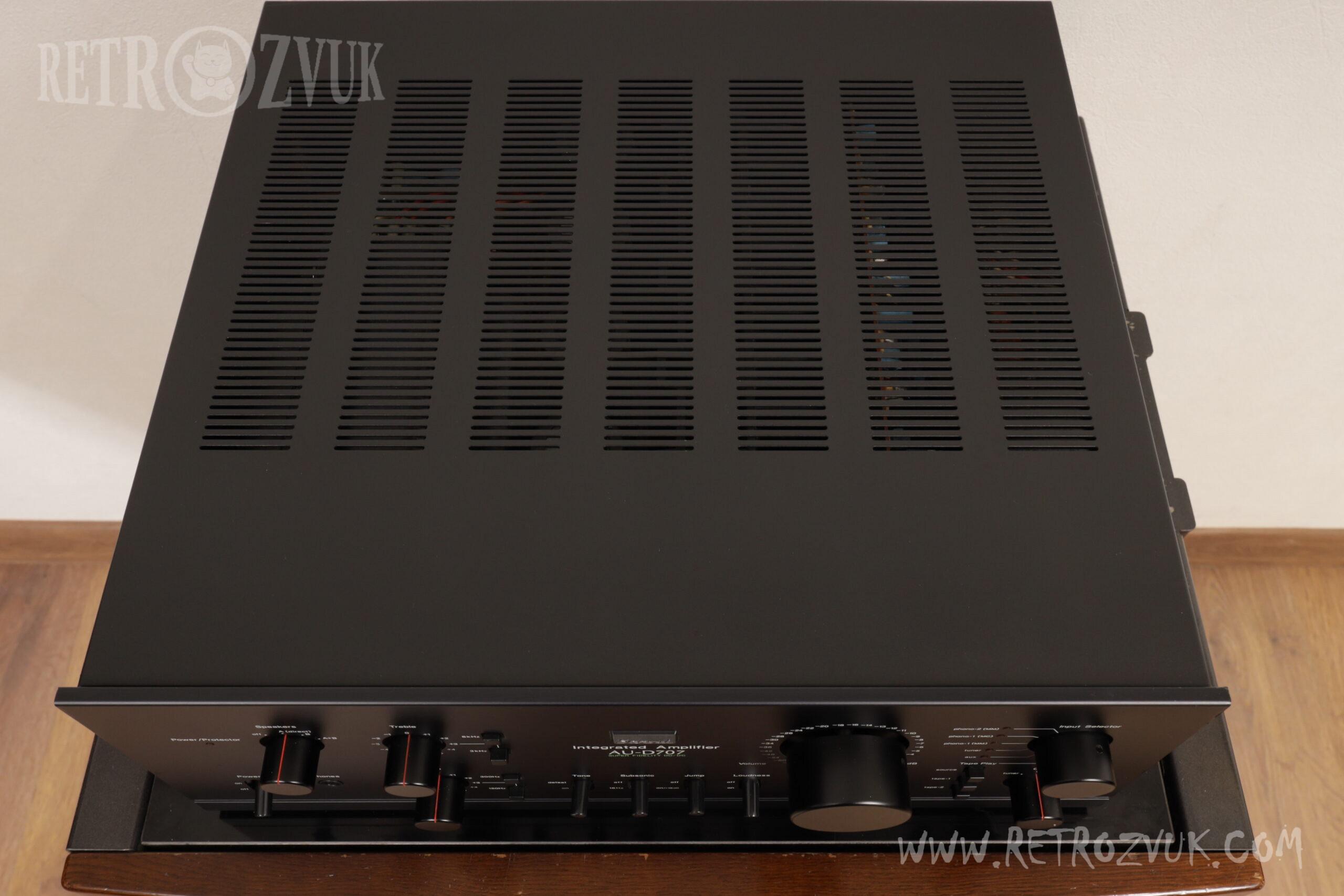

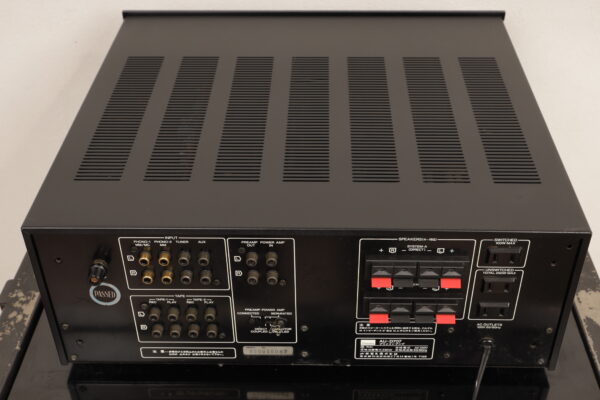

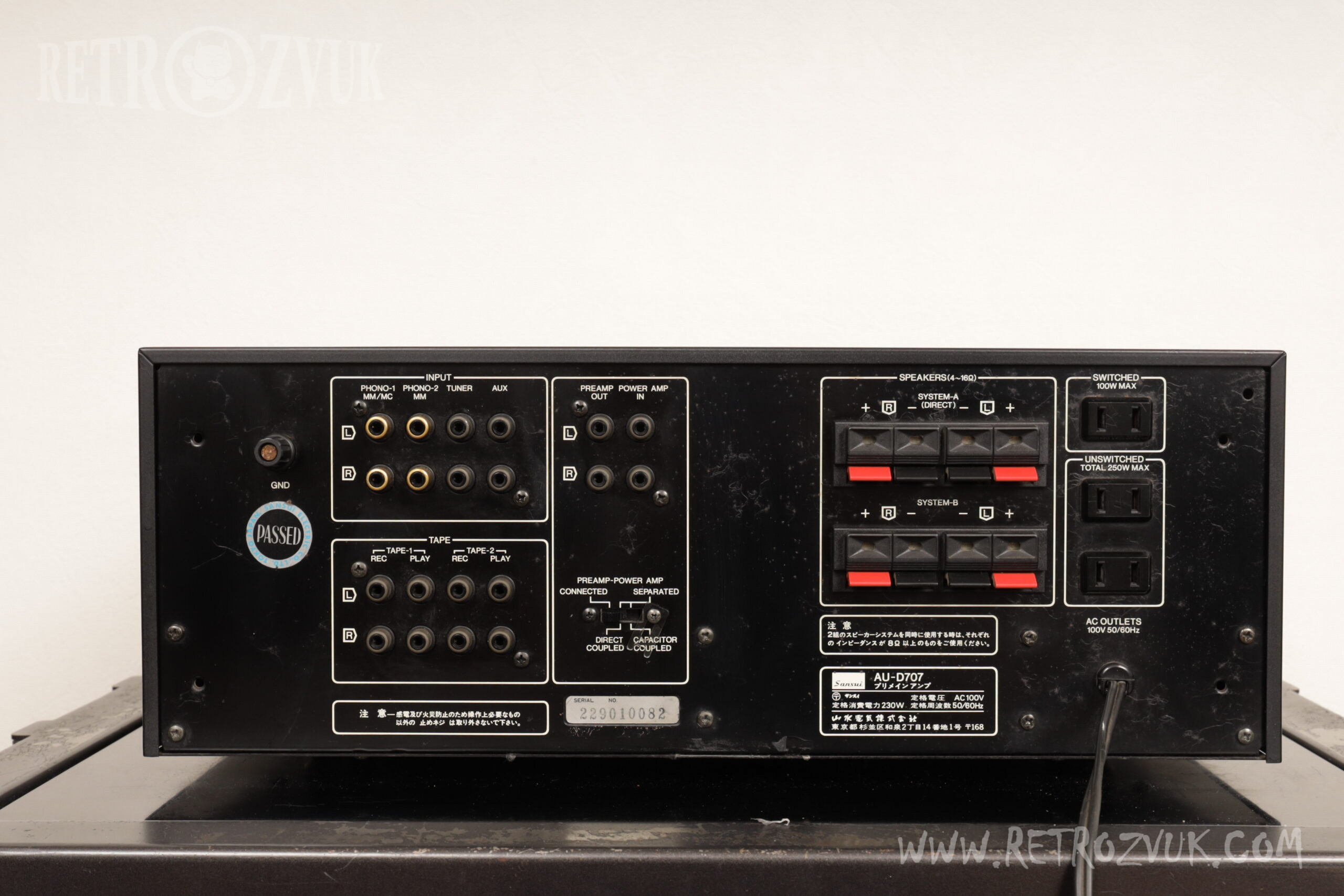

Усилитель SANSUI AU-D707 на базе дифференциальных схем.
Предусилитель представляет собой двойную схему с входным конденсатором на начальной стадии целого блока. При прямой конфигурации усилитель постоянного тока работает в широком диапазоне с высокой точностью передачи музыкального сигнала. Использование FET транзисторов снижает динамическое искажение конфигурации схемы на каждом этапе. Раздел усилителя мощности унаследовал конфигурацию AU-D907 и обладает отличными характеристиками с низким уровнем шума. За счет использования дифференциальной схемы на транзисторах обладает отличными динамическими характеристиками, также в силовом каскаде используются немагнитные транзисторы Sansui с хорошими характеристиками линейности.
Схема усилителя симметричной конфигурации со стабильной работой. На первом этапе каскада используется малошумящий транзистор P-канальный. Предусилитель со входным конденсатором и оснащен схемой на транзисторах. Дифференциальный вход с двойным FET транзистором и обеспечивает стабильную работу.
Блок питания с трансформатором EI с использованием металлизированного электролитического конденсатора (15,000 μF × 4). Секция постоянного напряжения направлена на то, чтобы подавлять возникающие искажения ТИМ. Усилитель обладает инфразвуковым фильтром (16 Гц, -3 дБ, 6дБ/октава ), переключателем громкости, тона, управлением баланса, а также клеммой заземления.
| Усилитель мощности | |
| Полезная мощность | TASU 90 Вт 90 Вт (10 Гц ~ 20 кГц, THD 0,008%, 8 Ом) 90 Вт TASU 90 Вт (1 кГц, THD 0,003%, 8 Ом |
| Суммарный коэффициент гармонических искажений | 0,008% или меньше |
| Интермодуляционные искажения (70 Гц: 7 кГц = 4: 1) | 0,008% или меньше |
| Ширина полосы выхода | 3 Гц ~ 70 кГц |
| коэффициент демпфирования | 100 (IHF) |
| Частотная характеристика | DC ~ 500 кГц + 0 -3 дБ |
| Чувствительность / импеданс входа (1 кГц) | 1 Вт/47 кОм |
| Отношение SN | Более 125 дБ (IHF, сеть, короткое замыкание) |
| Разделение каналов (IHF, 1 кГц) | 90 дБ или больше |
| время нарастания | 0.5 мксек |
| Предусилитель | |
| Чувствительность / импеданс входа (1 кГц) | 1 MM-фоно: 2.5MV / 47Keiomega фоно-1 MC: 0,1 мВ / 100Omu Phono-2 ММ: 2.5MV / 47Keiomega AUX, тюнер, воспроизведение кассеты 1,2 (PIN — код): 150mV / 47Keiomega |
| MC импеданс | 100 Ом или менее |
| Phono максимальный допустимый вход (1 кГц) | ММ Phono: 350 мВ (THD 0,01 %) Phono MC: 30 мВ (THD 0,03 %) |
| Выходное напряжение (1 кГц) | Лента Rec 1,2 (PIN — код, когда 47 кОм): 150 мВ (47 кОм) |
| Выходное сопротивление (1 кГц) | Лента Rec 1,2: 600 Ом или менее |
| Суммарный коэффициент гармонических искажений | Phono MC (1 кГц, 6 В): 0,01% или менее Phono MM (20 Гц ~ 20 кГц, 6В): 0,005% или менее AUX, тюнер, воспроизведение кассеты 1,2 ( 20 Гц ~ 20 кГц, 1 Вт): 0,005% или меньше |
| Интермодуляционные искажения (70Hz: 7kHz = 4: 1) | AUX, тюнер, воспроизведение кассеты 1,2 (1 В): 0,005% или меньше |
| Частотная характеристика | RIAA отклонение (Phono 1,2,20 Гц ~ 20 кГц): ± 0,2 дБ AUX, тюнер, воспроизведение кассеты 1,2: 5 Гц ~ 100 кГц, TASU 0 -1 дБ |
| Отношение SN (IHF, сеть, короткое замыкание) | Phono MC (преобразование на входе): — 154 DBV Phono MM: 90 дБ или больше AUX, тюнер, воспроизведение кассеты 1,2: 100 дБ или больше |
| Разделение каналов (IHF, 1 кГц) | Phono MC: 70 дБ или больше Phono MM: 70 дБ или больше AUX, тюнер, воспроизведение кассеты 1,2: 80 дБ или больше |
| Регулятор тембра | Низкие частоты: ± 6 дБ (50 Гц) Высокие частоты: ± 6 дБ (15 кГц) |
| Дозвуковой фильтр | 16 Гц (-3 дБ, 6дБ / октава) |
| Выход, разъем для наушников | 120 мВт (8 Ом) |
| Общие | |
| Сопротивление нагрузки | 4 ~ 16 Ом |
| Номинальная потребляемая мощность | 230 Вт |
| Внешние размеры | 430 × 168 × 428 мм |
| Вес | 20.1 кг |
| Питание | 100 вольт |
