Усилитель мощности пр-во Япония, Выпуск 1981 г.

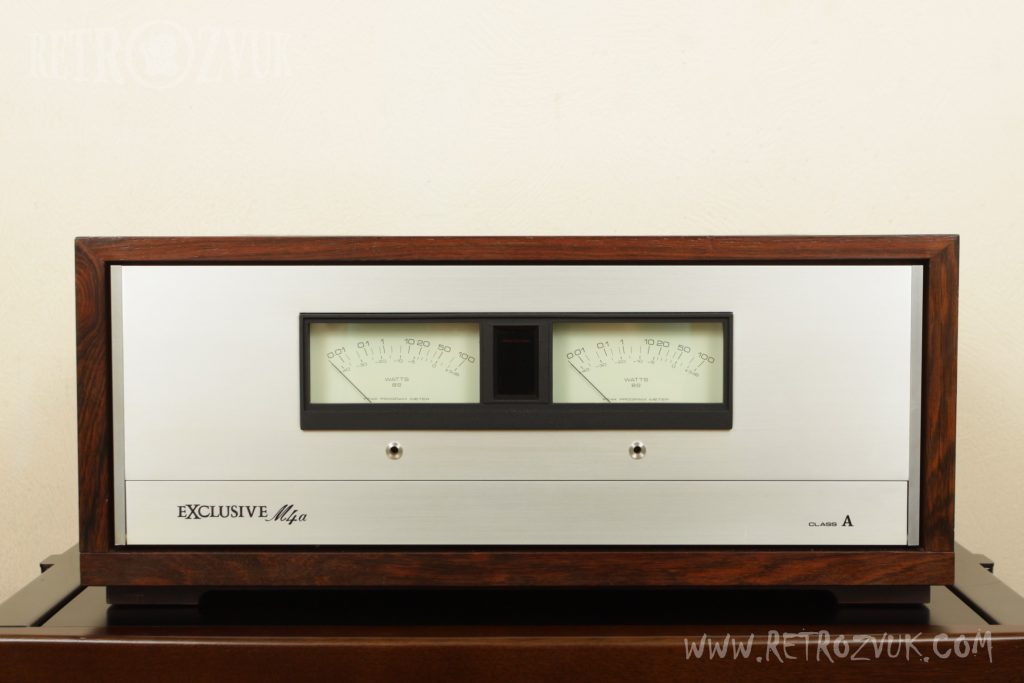

Стерео усилитель мощности Exclusive M4a обеспечивающий высококачественное звучание.
Конфигурация схемы подразумевает входной дифференциальный каскад усиления на основе восьми силовых транзисторов(четыре параллельных соединений). Двухтактная работа схемы не имеет кроссоверных искажений. За счёт того, что флуктуации источника питания не связаны с величиной мощности переходные характеристики стабильны.
Компоненты схемы высококачественные для достижения более точной работы и для достижения магнитоустойчивости.
Для исключения помех, вызываемых проходящим сигналом, используется медная бескислородная проволока. Всё клеммы выполнены в позолоте обеспечивая более стабильную работу. Нанесение покрытия немагнитной основы со стабильностью не хуже никелевой, позволило предотвратить искажение и обеспечить стабильные характеристики контакта.
Шнур питания 15А с двойной изоляцией надежный и обладает большой ёмкостью. Сигнальные провода экранированы специальным полимерным материалом и оплеткой. Возникновение искажений достаточно мало при этом возможно передача высококачественного сигнала с низким уровнем потерь.
Внутренняя часть шасси устройства сконфигурирована с образованием охлаждающего канала, что необходимо при высоком тепловыделении данной схемы при этом используется принудительное охлаждение парой кулеров.
Шум вызываемый вентилятором исключен за счет низкоскоростной работы при низком токе.
| Модель | Стерео усилитель Exclusive M4a |
| Эффективное выходное напряжение (от 20 Гц до 20 кГц) | 50 Вт + 50 Вт (8 Ом) |
| Соотношение гармонических искажений (20 Гц – 20 кГц) | 0,01% или менее (при выходе 25 Вт) 0,01% или менее (при выходе 1 Вт) |
| Коэффициент интермодуляционных искажений | 0,01% или менее (при выходе 25 Вт) 0,01% или менее (при выходе 1 Вт) |
| Выходная полоса пропускания (IHF) | От 5 Гц до 100 кГц (коэффициент гармонических искажений 0,05%) |
| Частотные характеристики (выход 1 Вт) | От 3 Гц до 60 кГц + 0 -1 дБ |
| Входная чувствительность/импеданс | Вход 1, 2: 1 В, 2 В/50 кОм |
| Выходной терминал | Динамик: 8 Ом |
| Коэффициент демпфирования (20 Гц – 20 кГц, 8 Ом) | 30 или более |
| Дозвуковой фильтр | 8 Гц, 6 дБ/окт. |
| S/N (IHF, сеть, короткое замыкание) |
не менее 110 дБ |
| Напряжение питания | AC 100 В, 50 Гц/60 Гц |
| Номинальная потребляемая мощность (максимальная потребляемая мощность) | 320 Вт |
| Внешние размеры | 468 x 206 x 385 мм |
| Вес | 27,3 кг |
