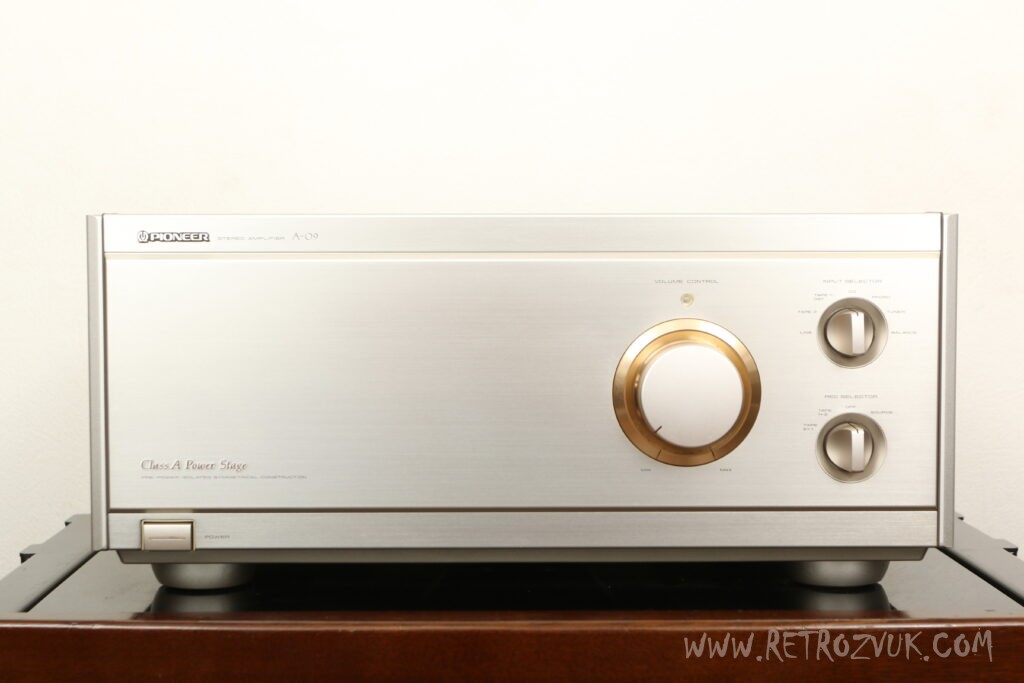

Pioneer A-09

Усилитель предварительный пр-во Япония, Выпуск 1992 г.

В течение шести лет инженеры Pioneer вынашивали идею, «если бы мы могли максимально полно выразить наши намерения в фиксированных условиях интегрального усилителя», и мы придумали простую схему для « прямой звук». Интегральный усилитель высочайшего класса, который был рожден с учетом всех необходимых технологий, таких как мысль и технологии, такие как Exclusive C7.

Принята симметричная двойная монофоническая структура.
По центру центральной секции питания, левый и правый силовые блоки для сильноточных цепей и щитовые коробки для слабосигнальных входных блоков размещены сзади по центру.
Помимо длины левого и правого сигнальных трактов и конфигурации деталей, унифицированы также температура, распределение магнитного поля и среда внутри основного блока, влияющие на работу элементов и цепей, например вибрация. Это также подавляет возникновение характерных ошибок.

Для достижения цели отдельного усилителя, которая заключается в правильной работе цепей с различными ролями усиления напряжения и усиления тока, сохраняя при этом преимущества интегрированного усилителя, который обеспечивает превосходный баланс и компактность за счет прямого подключения двух усилителей. структура изоляции перед питанием принимается.
Цепь предварительного усилителя, включая громкость (от входной клеммы до каскада усиления напряжения), защищена немагнитным алюминиевым корпусом, и этот корпус поддерживается шасси с помощью вибропоглощающей резины, имеющей плавающую конструкцию. силовая часть выделена в самостоятельную композицию, реализовано основательное разделение.
В результате деликатные входные сигналы электрически и физически изолированы, чтобы предотвратить помехи цепи от силовой части, колебания в силовой части и ухудшение качества звука из-за вибрации.

Передовую прямую конструкцию, которая в дальнейшем развила прямую конструкцию, максимально сокращающую путь прохождения сигнала, несут.
Реле коммутации сигналов и блок громкости управляются с передней панели сразу после входной клеммы, а входная колодка размещена сзади. Кроме того, дальнейшая кратчайшая реализация реализуется за счет совместного расположения 16 силовых транзисторов силового блока в обратном направлении.
Сигналы подаются непосредственно от входного блока к усилителю мощности и подвергаются пакетной обработке на задней панели усилителя, что позволяет значительно сократить путь между клеммами предусилителя и усилителя, которые обычно становятся источниками шума.
Кроме того, реле переключения сигналов размещено сразу после входной клеммы во входной цепи, что значительно улучшает перекрестные помехи между каждым источником, и буферный усилитель, установленный на той же плате, что и реле с низким импедансом. реализована импедансизация цепи.

Секция усилителя мощности работает в чистом классе A, и за счет расширения оригинальной суперлинейной схемы Pioneer до конечного каскада большого тока достигается низкое искажение 0,05%, несмотря на конфигурацию без обратной связи на последнем каскаде, и высокое демпфирование. коэффициент 200.

В качестве шасси используется недавно разработанное высокоточное цельнолитое бесшумное шасси.
Благодаря обширным исследованиям мы разработали специальный полимерный материал, устойчивый к скручиванию и ударам, а также устойчивый к старению.В то же время форма каждого блока соответствует форме каждого блока для эффективного снижения внутренних и внешних вибраций. , Хорошо рассеивается и впитывается.
Поскольку он немагнитный, шум электромагнитной индукции и магнитострикция значительно подавляются.

В блоке питания используются многослойные электролитические конденсаторы с малым шумом потока, разработанные для усилителей чистого класса А, и силовой трансформатор с низкой плотностью магнитного потока, достаточной емкостью и отличными регулировочными характеристиками для снижения шума потока.

Для громкости используется аттенюатор ручной работы с той же базовой конструкцией, что и у Exclusive C7.
Он состоит из тщательно подобранных угольных резисторов и высокоточных контактов для каждой ступени, что устраняет разницу уровней и обеспечивает стабильное управление.

Чтобы придерживаться дизайна, в котором наивысший приоритет отдается качеству звука, мы намеренно отказались от дополнительных функций, таких как регулировка тембра, баланса и громкости, и использовали только одну систему вывода на динамик. При подавлении деликатного влияния цепи или переключателей этим обеспечивается кратчайшее изложение явления шага проводки и пути прохождения сигнала.
Кроме того, принята отдельная конструкция заземления, которая одновременно переключает сторону заземления каждого источника входного сигнала и устраняет интерференцию сигналов между соединительным оборудованием со стороны заземления.

Фонокорректор имеет 1-чиповый двойной вход FET.

Одна входная клемма оснащена симметричным входом, а для всех клемм используются высоконадежные позолоченные клеммы.
Кроме того, терминал динамика имеет тип тисков большого размера.

Кабель питания большой емкости, очень толстый, из бескислородной меди, который подавляет влияние внешних шумов, вытягивается непосредственно под силовым трансформатором.

Используются поворотная ручка из высококачественного цельного алюминия и тщательно подобранные резисторы и конденсаторы.

Благодаря центральному расположению силовых транзисторов часть, которая поглощает выделяемое тепло, и часть, которая эффективно его рассеивает, разделены, и принята новая структура рассеивания тепла, учитывающая положение и форму радиатора и пути воздушного потока.
Кроме того, алюминиевый радиатор использует новый тип, который подавляет резонанс за счет изменения длины ребер.
