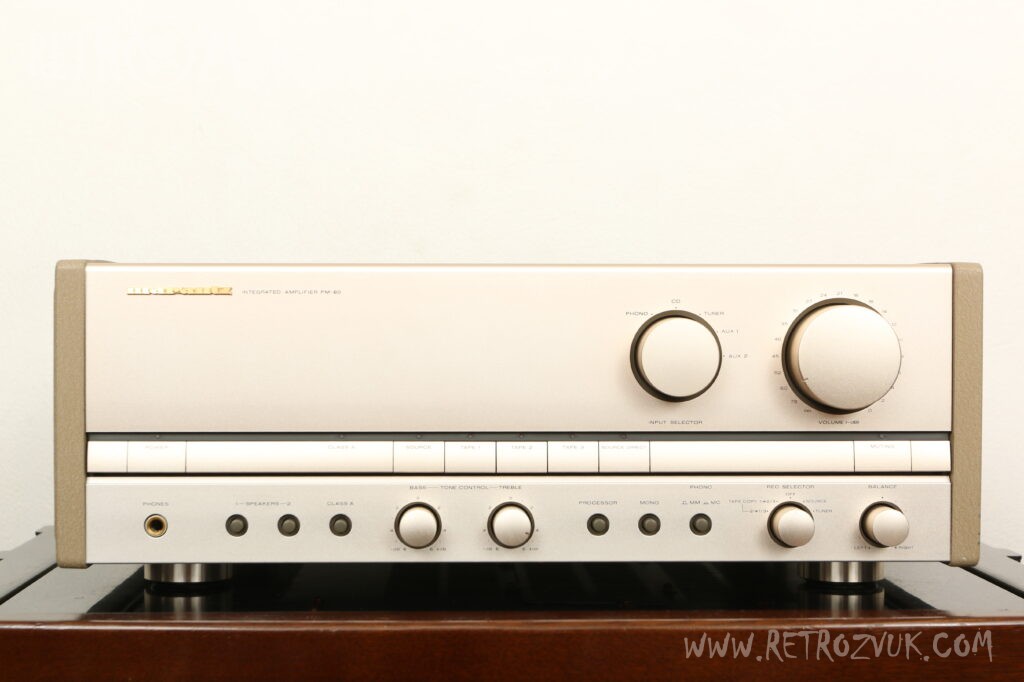

Marantz PM-80

Выпуск 1989 г.

Интегрированный усилитель, разработанный в конце исследования новейшего цифрового источника в дополнение к традиционной технологии усилителя Marantz.

В дополнение к крупногабаритному силовому трансформатору в качестве части источника питания используется электролитический конденсатор специальной спецификации емкостью 18 000 мкФx2.
Кроме того, толстая линия OFC принимается как цепь рупора и шнур питания.

Цепь шумоглушителя несут, чтобы подавить шум выпрямления, который возникает, когда переменный ток преобразуется в постоянный ток.
Высокочастотный шум в районе 1 МГц от нескольких 100 кГц отсекается, чтобы обеспечить чистое качество звука.
Кроме того, за счет снижения импеданса первичной цепи источника питания нам удалось увеличить мощность нижнего диапазона.
Кроме того, шум полностью устранен за счет прокладки проводки и тщательной компоновки схемы.

Силовой каскад имеет конфигурацию, в которой в качестве параллельного двухтактного используется богатый на линейность силовой транзистор Pc-100W, а для увеличения коэффициента усиления используется трехступенчатое соединение Дарлингтона.
Кроме того, на силовом транзисторе установлена ​​медная экранирующая пластина для подавления излучения и вибрации от транзистора и полного устранения влияния на мельчайшие сигналы.

Фонокорректор представляет собой малошумящий усилитель, объединяющий малошумящий полевой транзистор и звуковую ИС.
Кроме того, за счет ослабления ультранизкого диапазона ниже 30 Гц предотвращается модуляция из-за низких частот и достигается более широкий динамический диапазон.

То, что было тщательно отобрано, используется для деталей, а высококачественный звуковой электролитический конденсатор, в котором для сепаратора использовался волокнистый протеиновый фиберон из шелка и смешанная бумага из манильской конопли, используется специально для сигнальной системы.
Кроме того, для печатной платы используется бумажная полиэфирная подложка с превосходными демпфирующими свойствами.

Оснащен селекторным переключателем класса A/класса AB, который позволяет правильно использовать класс A, когда требуется низкая мощность, и класс AB, когда требуется высокая мощность.
Чтобы избежать влияния на электрический ток сигнала, электрическая схема, которая разместила цепь переключения напряжения около блока источника питания, принимается. Кроме того, достигается кратчайшее расстояние с помощью дистанционного управления оптопарой для переключения смещения, а влияние на качество звука сводится к минимуму.

Точка прямого переключения источника, которая в дальнейшем разработала обычную точку прямого переключения, оборудована.
Все переключатели и схемы регулировки тембра, такие как монитор ленты и процессор, перескакивают вместо отключения регулировки тембра, и они напрямую вводятся в усилитель мощности через исключительную громкость.

Несут пять терминалов ввода и три терминала входа/выхода ленты.
Кроме того, имеется терминал процессора, а также возможно подключение графического эквалайзера и т. д.
