Luxman M-7i

Усовершенствованный стереоусилитель мощности на базе М-7.

Также существовала услуга обновления версии путем замены платы с М-7 на улучшенную модель М-7.

Помимо использования в качестве стереоусилителя мощности, его также можно использовать в монофоническом режиме через соединение BTL.

В схеме используется оригинальная схема CSSC от LUX, основанная на полнокаскадной комплементарной схеме с прямой связью.

Первый каскад представляет собой комплементарную схему, состоящую из двойного дифференциального полевого транзистора и транзистора, включенного каскодом, а второй каскад использует схему передачи тока, установленную на базе. Частота среза достаточно высока, и усилителем можно управлять, просто вращая фаза первого этапа. Поскольку полоса может быть защищена, естественное усиление сигнала достигается без необходимости достаточной коррекции фазы.

Текущий каскад усиления представляет собой трехкаскадную комплементарную схему Дарлингтона с высоким коэффициентом усиления, а последний каскад состоит из шести двухтактных больших биполярных транзисторов (Pc=150 Вт) с многоэмиттерной структурой на канал.

Принимает схему OD Beta, уникальную технологию NFB от Luxman.

Разработав основные характеристики, которые являются основными характеристиками схемы, мы обеспечили стабильность постоянного тока, что позволяет исключить сервоусилитель постоянного тока из области постоянного тока, которая традиционно требует сильной коррекции, и метод коррекции для всех диапазонов одинаков. обеспечивает единый звуковой поток по всей полосе.

В секции электропитания используется высокоинерционный источник питания, который обеспечивает просторный источник питания за счет разработки специального электролитического конденсатора с превосходными характеристиками мгновенной зарядки и разрядки. Это минимизирует задержку воспроизведения музыки в реальном времени и обеспечивает стабильное питание.

Кроме того, для достижения лучшей реакции используются силовой трансформатор с тороидальным сердечником большой емкости и электролитический конденсатор емкостью 22 000 мкФx2.

Используется оригинальный аудио резистор Lux, изготовленный по индивидуальному заказу, который улучшает воспроизводимость минутного уровня за счет улучшения плотности информации.

Основываясь на резисторах с углеродным покрытием и отличным качеством звука, мы улучшили объем передачи информации, учитывая выбор оксида алюминия, то есть фарфоровый корпус, травление, карбонизацию, материал выводов, форму выводов, метод запрессовки и т. д.

Внутренний фильтр был усилен для блокировки шума от цифровых устройств, таких как компьютеры, шума источника питания, радиоволн и т. д., уменьшая влияние периферийных устройств.

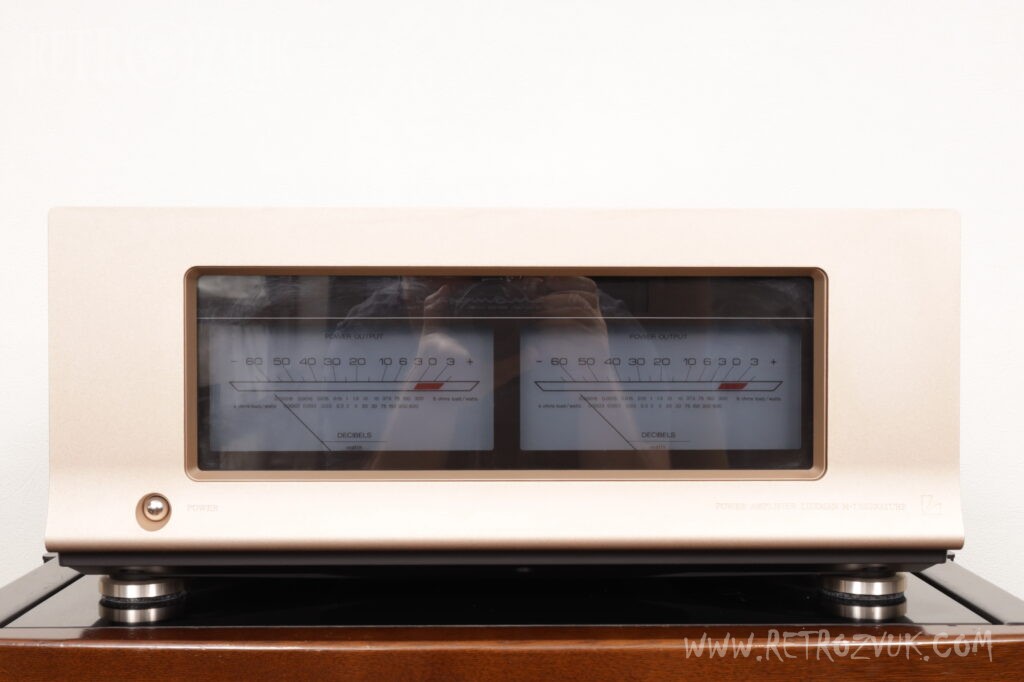

Оснащен большим логарифмическим измерителем мощности.

Входная секция оснащена независимыми левым и правым аттенюаторами с использованием 6-контактного независимого метода переключения сопротивления, что позволяет контролировать уровень без ущерба для качества звука.

Кроме того, учитывая простоту использования при объединении с несколькими моделями, улучшенная модель M-7 оснащена опорной точкой, которая выдает мощность 100 Вт при входном напряжении 1 В.

Кроме того, входные разъемы оснащены двумя системами: балансным разъемом и разъемом RCA, а разъемы динамиков включают в себя фирменный разъем трехполосного динамика, который поддерживает разъемы типа «банан» и разъемы с Y-образным наконечником и используется в профессиональных акустических системах. Он также использует терминал Speakon.

Он оснащен датчиком фазы сети, который определяет полярность переменного тока.
