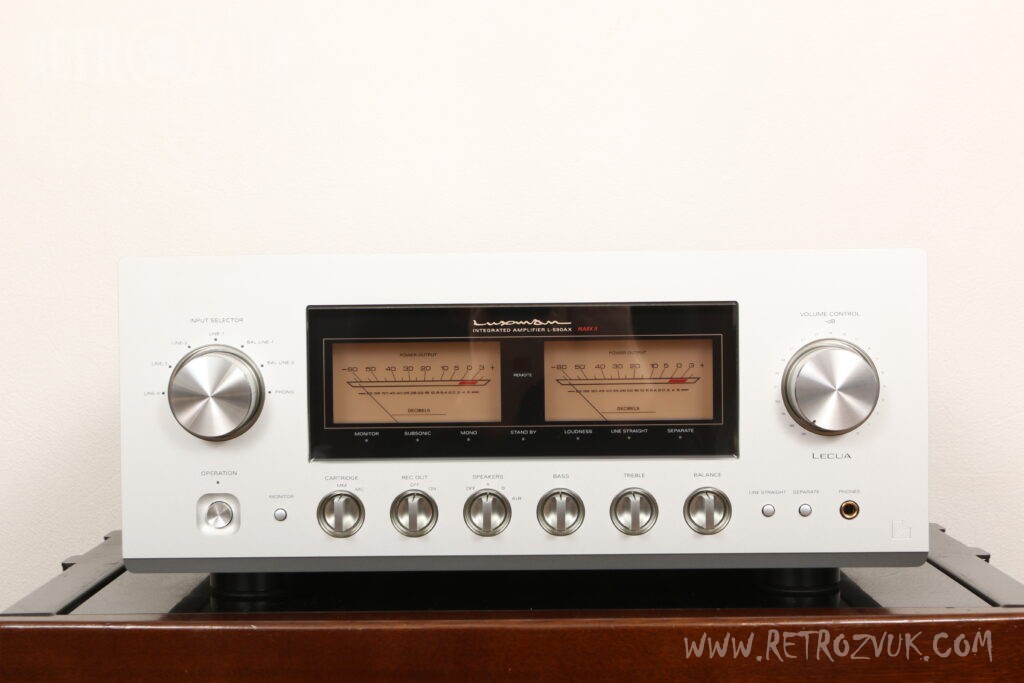

Luxman L-590AX markII

ИНТЕГРИРОВАННЫЙ УСИЛИТЕЛЬ

L-590AXII

Интегрированный усилитель обеспечивает развитый и выразительный звук класса А.

LUXMAN находится в авангарде разработки интегральных усилителей с момента выпуска первого японского интегрального усилителя SQ5A в 1961 году. Более 50 лет LUXMAN сталкивается с проблемами баланса производительности, функциональности и дизайна в корпусе интегрального усилителя. Результатом этих лет исследований и опыта стал L-590AXII, совершенный комплексный интегрированный усилитель. Благодаря беспрецедентной пространственной выразительности и ощущению плотности, характерному для конструкции класса А, была достигнута выдающаяся реализация качества тона и проникающая способность звука. Этот интегральный усилитель класса А. Встроенный L-590AXII представляет собой комбинацию высококачественных технологий, используемых в отдельных усилителях LUXMAN, таких как оригинальная схема обратной связи усиления ODNF4.0, независимые блочные конденсаторы LR, буферные схемы с дискретной конфигурацией и недавно разработанный LECUA 1000. .L-590AXII — это вершина дизайна интегрального усилителя, объединяющая проверенные ноу-хау и самые современные технологии. L-590AXII — это дебютная флагманская модель интегрального усилителя от LUXMAN, созданная в ознаменование 90-летия этого новаторского проекта. компания.

Новый компьютеризированный аттенюатор LECUA1000.

Недавно разработанный интегральный компьютеризированный аттенюатор LECUA1000 с 88-ступенчатой ​​схемой усилителя был установлен в блоке регулировки громкости, то есть впервые в качестве интегрированного усилителя LUXMAN, являющегося неотъемлемой частью схемы предварительного усилителя. Схема предварительного усилителя аналогична конструкции верхнего управляющего усилителя C-900u. LECUA 1000 позволяет плавно регулировать громкость звука с минимальным ухудшением качества звука. В LECUA 1000 была реализована трехмерная компоновка, которая позволяет размещать подложки в трех измерениях, при этом схема аттенюатора напрямую подключается к схеме усиления, тем самым минимизируя маршруты и повышая эффективность. Кроме того, такой тип раскладки крайне нечувствителен к внешней вибрации и изменениям качества звука, вызванным уровнем громкости, и обладает высокой долговечностью.

Инновационная схема обратной связи усиления ODNF версии 4.0

Оригинальная схема обратной связи усиления ODNF (Only Distortion Negative Feedback) от LUXMAN отличается высокой скоростью нарастания первичного сигнала и сверхширокой полосой пропускания, достигаемой за счет обратной связи компонентов искажений только из выходных сигналов. L-590AXII оснащен последней версией ODNF — версии 4.0, в которой были значительно улучшены характеристики искажений на высоких частотах, а также соотношение сигнал/шум. Версия 4.0 также имеет схему усилителя мощности, в которой используется 3-параллельная двухтактная структура с 3-ступенчатым Дарлингтоном, как в усилителе мощности LUXMAN M-700u. Номинальная выходная мощность 30 Вт + 30 Вт (8 Ом) чистого усиления класса А в достаточной степени поддерживает характеристики импеданса широкого спектра громкоговорителей. Можно добиться мягкого, выразительного звука с повышенной плотностью и управляемостью акустических систем, эквивалентной отдельным усилителям.

* ODNF — это сокращение от «Only Distortion Negative Feedback».

Схема блока питания большой мощности

Высокоинерционная схема источника питания с силовым трансформатором большой мощности с высокой степенью регулирования и большим блочным конденсатором емкостью 80 000 мкФ (10 000 мкФ x 8) в независимом режиме LR были объединены для достижения как мгновенной мощности, так и стабильности. Высокий уровень регулирования достигается за счет увеличения диаметра первичной обмотки силового трансформатора.

Высокий уровень коэффициента демпфирования

Чтобы передать мощную движущую силу, генерируемую большой выходной схемой, без потерь, в конструкцию было включено большое реле громкоговорителя с низким сопротивлением, в котором 2 контакта соединены параллельно. Снижение импеданса вплоть до разъемов динамиков значительно улучшает коэффициент демпфирования с 240 (значение L-590AX) до 320, что приводит к живому воспроизведению звука.

Передача с низким импедансом

Сочетание оригинального OFC-провода LUXMAN, используемого во внутренней проводке, и круглого рисунка проводки платы, обеспечивающего плавную передачу сигнала, позволяет создать конструкцию Beeline, в которой аудиосигналы настраиваются по оптимальному и кратчайшему маршруту, что еще больше способствует передаче с более низким импедансом.

Дискретная буферная схема

Дискретные буферные схемы, эквивалентные тем, которые используются в LUXMAN C-900u, флагманской модели отдельных усилителей LUXMAN, установлены на выходном каскаде схемы предварительного усилителя, защищая чистоту аудиосигналов и одновременно увеличивая движущую силу для усилитель мощности. L-590AXII оснащен не только специальным силовым трансформатором и блочными конденсаторами, но также множеством изготовленных по индивидуальному заказу деталей, изготовленных по сложным технологиям. Эти специальные детали и функции были улучшены посредством тщательного прослушивания пассивных частей, включая резисторы, входные/выходные клеммы и различные провода.

Новый аналоговый счетчик стрелочного типа

В L-590AXII используются недавно разработанная, хорошо видимая панель индикаторов и аналоговые индикаторы типа «стрелка» со светодиодной подсветкой и высокочувствительным измерительным блоком. Изысканная отделка верхней панели основного блока бластера белого цвета излучает элегантность и качество дизайна.

Множество функций

L-590AXII оснащен функцией регулировки тембра низких/высоких частот с электронным управлением и регулировкой баланса LR с использованием функции смещения громкости LECUA, оснащенной функцией громкости, взаимосвязанной с громкостью звука и функциями разделения мощности и предварительного разделения. L-590AXII также оснащен фонокорректором, совместимым с картриджами MM/MC. Таким образом, L-590AXII обладает высокой функциональностью, свойственной интегральному усилителю.

Бесконтурная конструкция шасси

Прочная конструкция безпетлевого шасси L-590AXII исключает увеличение сопротивления земли. Разъемы динамиков (A и B) расположены рядно и совместимы с Y-образными наконечниками, что позволяет легко подключать очень толстые кабели динамиков. Также имеется разъем для наушников.

Градация ножки чугунного изолятора

Чугунные ножки с ступенчатым изолятором, поддерживающие L-590AXII, отсекают ненужную внешнюю вибрацию и надежно удерживают вес устройства. Высококачественный пульт дистанционного управления заключен в алюминиевый корпус и предназначен для управления совместимыми проигрывателями CD/SACD, как указано ниже.

*Применимые проигрыватели компакт-дисков: D-08u, D-06u, D-05u, D-08, D-06 и D-05 (по состоянию на ноябрь 2015 г.)
