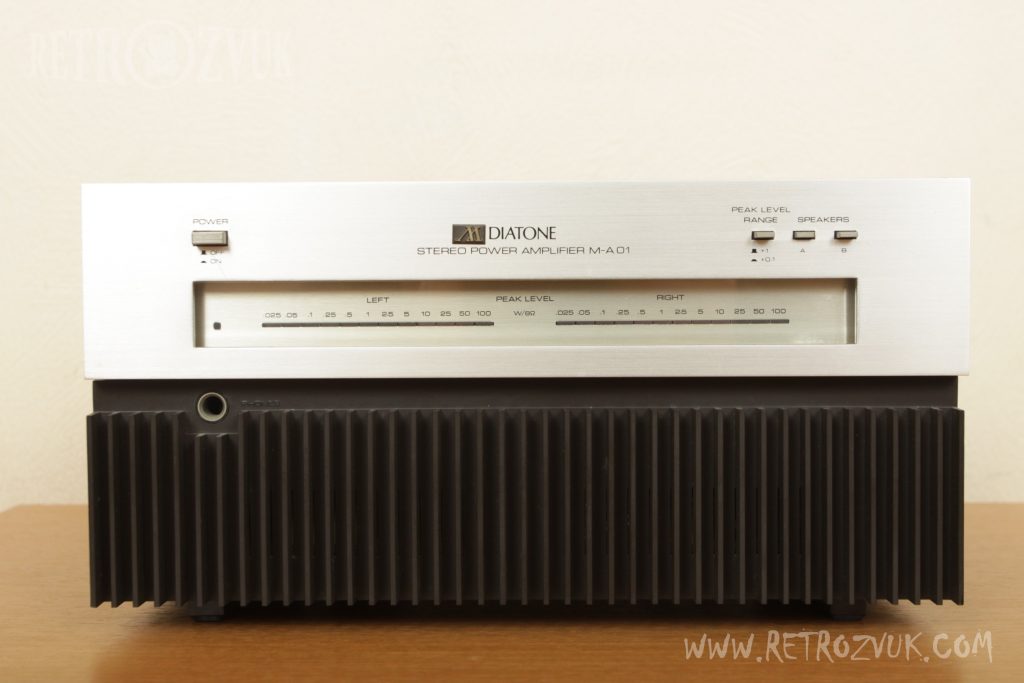

Дифференциальный усилитель, пр-во Япония, Выпуск 1978 г.
Усилитель мощности компактного размера, сохраняющий при этом высокую производительность. Переходная характеристика интермодуляционного искажения стремится к линейной за счет постоянного тока в цепи, фазовое искажение минимально. Силовой транзистор RET для улучшения высоких частот. Для улучшения характеристик усиления высоких частот используется обратная связь на каждом этапе прохождения сигнала. Для улучшения на низких частотах использована отрицательная обратная связь. За счет использования малошумящих двойных FET транзисторов улучшено отношение сигнал/шум.
Блок питания компактный занимает около 40% внутреннего объёма усилителя для стабильной работы которой используются конденсаторные фильтры 55 В/20,000нФ.
Для миниатюризации цепь питания за исключением силового трансформатора расположена на печатной плате. Магнитный поток, вызванный блоком питания, нейтрализуется размещением компонентов и экраном из медной фольги. Терморегуляция осуществляется за счет радиаторов в левой и правой частях, обеспечивая термоустойчивость при больших нагрузках.
| Номинальная выходная мощность | 70 Вт + 70 Вт (8 Ом, 15 Гц ~ 20 кГц, THD 0.01%) |
| Коэффициент гармонических искажений | 0,004 % (8 Ом, номинальная -3 дБ выход, 20 Гц ~ 20 кГц)
0,006 % (8 Ом, 1 Вт выход, 20 Гц ~ 20 кГц) |
| Интермодуляционные искажения
(70 Гц: 7 кгц = 4: 1 ) |
0,008% (8 Ом, номинальная мощность)
0,005 % (8 Ом, 1 Вт выход) |
| Ширина полосы выхода | 10 Гц ~ 60 кГц (8 Ом, THD 0,05%) |
| Частотная характеристика | DC ~ 200 кГц +0 -1дБ |
| Чувствительность/импеданс входа | 1 Вт/50 кОм |
| Остаточный шум | 80 мкВ и ниже |
| S/N | 123 дБ |
| Уровень выходного сигнала Phono | 0.1 мВт/Вт |
| Мощность | AC100 В, 50 Гц/ 60 Гц |
| Потребляемая мощность | 160 Вт |
| Внешние размеры | 270 × 140 × 243 мм |
| Питание: | 100V |
| Вес | 10 кг |
