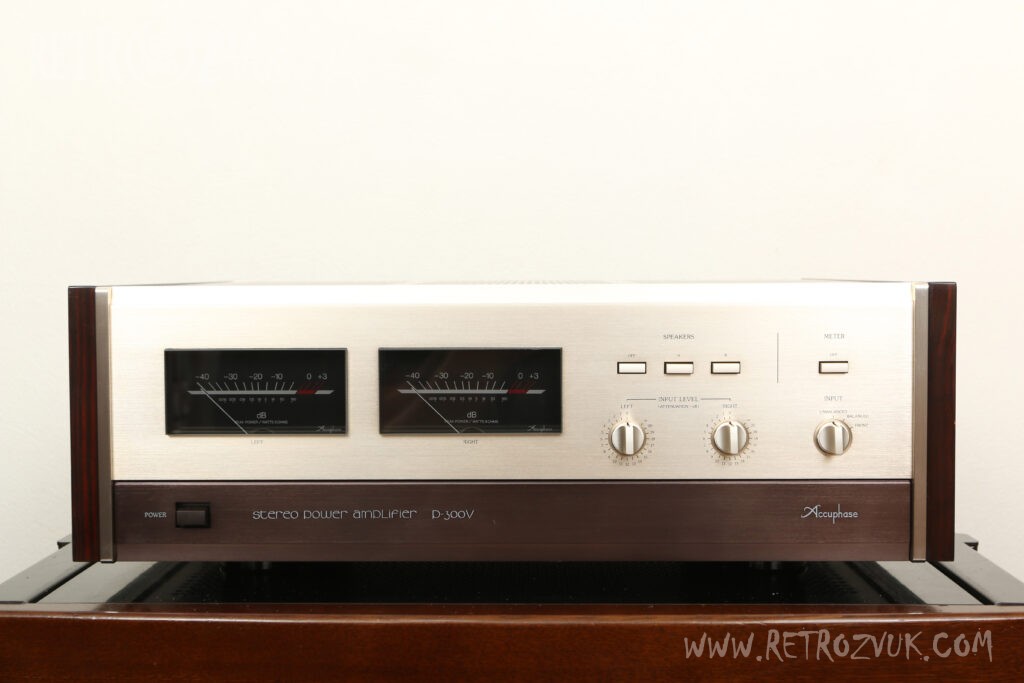

Accuphase P-300V

Усилитель предварительный, пр-во Япония, Выпуск 1987 г.

Основанный на двухтактном приводе всех каскадов усиления, интегрированный усилитель состоит из каскодных соединений с отличными высокочастотными характеристиками для всего, вплоть до каскада привода.

Вслед за P-300 первого поколения модели P-300S, P-300X, P-300L и P-300V претерпели изменения модели. полная Реализация входной цепи баланса направлена ​​на.

Выходной каскад состоит из 10 параллельно включенных широкополосных транзисторов с коллекторными потерями Pc 130Вт, всего 20 штук.
В итоге, если общая мощность Pc 2600Вт на канал и КПД выходного каскада 70%, то теоретически предельная мощность достигает 3700Вт Я тут.
Поскольку 20 транзисторов соединены в 10 параллелей, он может выдерживать большой ток при нагрузке с низким импедансом и может управляться даже при низком импедансе 1 Ом.

Возможно мостовое соединение.
При мостовом соединении на один и тот же усилитель подаются сигналы одинаковой величины, но противоположной фазы (противоположной фазы), а подключив громкоговорители к выходным клеммам обоих усилителей, можно получить удвоенный выходной сигнал с нагрузкой 4 Ом при движении в стерео Это способ.
При обычном мостовом соединении в один усилитель вставлена ​​фазоинвертирующая цепь, а в П-300В используется полярность дифференциальной входной цепи двух усилителей, и соединение изменено таким образом, что на каждый вход подаются противоположные по фазе сигналы. другой таким образом, чтобы он представлял собой чистую коммутационную схему.

Полномасштабный балансный вход на 40 кОм несут. Разъем типа международного стандарта 3P-XLR позволяет подключать симметричные выходы любого импеданса.
Балансная входная цепь P-300V имеет конфигурацию, в которой сигнал напрямую подается на плюс и минус входы дифференциальной входной цепи, что является идеальной конфигурацией.
Кроме того, в случае этой системы, несмотря на то, что регулятор уровня должен быть вставлен в каждый положительный и отрицательный вход, используется ступенчатый аттенюатор на 1 дБ с небольшими ошибками блокировки.

Чтобы подавить коммутационное искажение во время малого выхода, которое возникает в выходном каскаде, рабочая точка строго установлена ​​так, чтобы каждый элемент PNP/NPN не мог быть обрезан входным сигналом.
Более того, предыдущая ступень, управляющая последней ступенью, состоит из каскодных двухтактных транзисторов на полевых МОП-транзисторах, эквивалентных непереключающему приводу класса А. И первая ступень также считается каскодной двухтактной композицией класса А. Это реализовало стабильный выходной каскад с небольшими искажениями от небольшого выхода шумовой области до большого выхода номинального выхода.

Входная цепь представляет собой каскодную двухтактную схему начальной загрузки.
Каскодная бутстрепная схема имеет высокий коэффициент усиления, отличные частотные характеристики и фазовые характеристики в сверхвысоком диапазоне, а также не ухудшает коэффициент искажений даже при колебаниях входного импеданса.Я здесь.
Составляя эту схему с двухтактной, элементное свойство в петле NF улучшается совместно с каскадом широкополосного возбуждения.

В блоке питания трансформатор снабжен обмоткой исключительно для схемы усилителя фронтального каскада, выпрямленной независимо с левой и правой стороны, и питается по схеме фильтра.

Входной сигнал использует систему прямого подключения, непосредственно вводимую на вход.
По этой причине, если подключить предусилитель с большим дрейфом постоянного тока, он будет усиливаться и появляться на выходе, что может повредить динамик.Также стабилизируется дрейф постоянного тока самого усилителя из-за изменений.

Выходной метр, который удобен для монитора, несут.
Измеритель пиковой мощности с логарифмическим сжатием позволяет напрямую считывать выходную мощность при нагрузке 8 Ом, а также дБ.

Оснащен 3 входами, 1 симметричным и 2 несимметричными, которые можно переключать с помощью переключателя на передней панели.
В подпанели лицевой панели всей поверхности предусмотрена одна линия среди несимметричных вводов.

Колонки могут быть подключены к линиям A и B2.
Поскольку неиспользуемый динамик может вибрировать и резонировать, что приводит к потере качества звука, неиспользуемый динамик автоматически замыкается накоротко для предотвращения резонанса.

Верхняя часть поверхности панели имеет золотистую отделку с процарапанной кромкой, а нижняя вспомогательная панель имеет черную шлифовку.
Причем корпус из натуральной хурмы крепится с двух сторон.
